附：学习材料学习任务4 发动机机油压力报警灯亮的故障检修学习目标完成本学习任务后，你应当能够：1、叙述发动机润滑系统各部件的功用及结构原理；2、叙述发动机润滑系统各部件的安装位置及润滑油的流经路径；3、根据故障现象和查阅资料获取的信息，分析故障原因，并在教师的指导下制定故障诊断方案，完成故障诊断流程图；4、在教师的指导下，以小组合作的方式，按照拟定的流程和规范操作的要求诊断和排除机油压力报警灯亮的故障；5、在教师指导下，根据技术标准对维修车辆进行维修质量检验；6、对工作任务的完成情况进行正确评估和反思，制定发动机润滑系统其它故障的诊断流程并进行实施。
建议学时8学时内容结构学习任务描述一辆2008款丰田卡罗拉轿车，发动机型号为1ZR-FE，客户反映汽车在行驶过程中，机油压力报警灯点亮。
如果你是维修人员，请你对该故障车进行检修。
一、接车服务顾问（即前台接待SA）与客户进行交流，询问车辆的使用情况、故障现象及车辆的历史维修记录等；并检查车辆的行驶里程、发动机号、车架号和车辆的外观损伤情况，并将相关信息填写至表4-1中，完成待修车辆的信息登记。
XX汽车销售服务有限公司委托维修项目估算协议单二、收集汽车故障相关信息（一）收集汽车故障信息维修技师根据服务顾问（SA）填写的《委托维修项目估算协议单》对车辆进行初步检查，确认车辆的故障现象，同时检查发动机的“四漏”。
并将检查情况填写至表4-2中。
机油压力报警灯亮是机油压力过低的表现，一般属于发动机润滑系统故障。
发动机润滑系统的功用就是将机油不断地供给到各零件的摩擦表面，减少零件的摩擦和磨损。
另外，流动的机油还具有清洁、密封、散热和防锈的功能。
润滑系统的技术状况将影响发动机的工作性能和使用寿命，在使用过程中还可能会出现机油压力过高、机油消耗过大、机油品质变差等其他现象。
1．发动机工作时，机油压力过高或过低会造成哪些不利的影响2．发动机润滑系统由哪些元件组成它们分别装在什么位置图4-1 发动机润滑系统布置示意图发动机润滑系统一般由、、、、、机油冷却器、机油压力开关及机油报警灯等组成。
汽车发动机冷却系统故障案例1. 引言汽车发动机冷却系统是保证发动机正常运行的重要组成部分。
它通过循环冷却剂，以吸收和排除发动机产生的热量，从而保持发动机的温度在适当的范围内。
然而，冷却系统也会出现故障，导致发动机过热甚至损坏。
本文将以一个具体案例为例，深入探讨汽车发动机冷却系统故障的原因和解决方法。
2. 案例描述某车主发现自己的汽车发动机温度异常上升，并伴有警告灯的亮起。
他立即停车检查，发现冷却液泄漏的痕迹。
经过初步检查，冷却液箱中的液位明显下降。
车主意识到发动机冷却系统可能出现了故障，决定将车辆送到维修店进行检修。
3. 故障排查3.1 检查冷却液泄漏维修技师首先检查冷却液泄漏的情况。
他发现冷却液箱的密封垫片破损，导致液体泄漏。
维修技师更换了新的密封垫片，并检查了冷却液管路的连接情况，确认没有其他泄漏点。
3.2 检查水泵由于冷却液泄漏的问题已经解决，维修技师开始检查水泵是否正常工作。
他首先检查了水泵的传动带是否松动或磨损，发现传动带紧固度适当，无需更换。
然后，维修技师检查了水泵的叶轮是否损坏，发现叶轮存在轻微的磨损，但仍能正常工作。
维修技师决定不更换水泵，而是继续检查其他可能的故障原因。
3.3 检查散热器散热器是冷却系统中的关键组件，用于散热冷却液。
维修技师检查了散热器的外观，并使用压力测试工具检测了散热器的密封性能。
结果显示散热器没有明显的损坏或泄漏。
维修技师还使用水管冲洗了散热器内部，以清除积聚的灰尘和杂质。
3.4 检查恒温阀恒温阀是冷却系统中控制冷却液流动的关键部件。
维修技师检查了恒温阀的工作情况。
他发现恒温阀无法正常打开，导致冷却液无法流动到散热器中进行散热。
维修技师更换了新的恒温阀，并测试确认冷却液能够正常流动。
4. 故障原因和解决方法经过维修技师的排查，发现导致发动机冷却系统故障的原因是恒温阀无法正常打开。
这导致冷却液无法流动到散热器中进行散热，最终导致发动机过热。
维修技师更换了新的恒温阀后，问题得到了解决。
汽车发动机故障诊断与排除教案教案：汽车发动机故障诊断与排除一、教学目标：1.了解汽车发动机的基本构造和工作原理；2.掌握汽车发动机故障的常见症状和故障诊断方法；3.学会对汽车发动机故障进行排除和维修。
二、教学内容：1.汽车发动机的基本构造和工作原理1.1发动机的基本构造：缸体、曲轴、连杆、活塞等部件；1.2发动机的工作原理：四冲程循环，进气、压缩、爆炸、排气四个阶段。
2.汽车发动机故障的常见症状和故障诊断方法2.1发动机无法启动：检查点火系统、燃料系统和机械部分；2.2发动机启动后抖动或不稳定：检查点火系统、燃料系统和进气系统；2.3发动机缺乏动力：检查点火系统、燃料系统和排气系统；2.4发动机异响：检查曲轴、连杆、活塞等部件。
3.汽车发动机故障的排除和维修3.1点火系统故障的排除和维修：检查点火线圈、点火塞和点火线等部件；3.2燃料系统故障的排除和维修：检查燃油泵、喷油嘴和燃油滤清器等部件；3.3进气系统故障的排除和维修：检查进气门、进气管和节气门等部件；3.4排气系统故障的排除和维修：检查排气门、排气管和消声器等部件；3.5机械部分故障的排除和维修：检查缸体、曲轴和连杆等部件。
三、教学过程：1.写板引入，介绍汽车发动机的基本构造和工作原理；2.分组小组讨论，总结汽车发动机故障的常见症状和故障诊断方法；3.设计小组实践活动，要求学生根据给定的故障症状进行故障诊断；4.分组展示并讨论实践活动的结果，提出排除和维修方案；5.结合实例，演示如何排除和维修常见的发动机故障；6.设置小组练习环节，要求学生根据给定的故障情景进行排除和维修；7.拓展内容，介绍汽车发动机常见故障预防和日常维护知识；8.总结课程内容，布置作业并进行互评。
四、教学方法：1.导入法：通过写板引入，激发学生对课程内容的兴趣和探索欲望。
2.讨论法：通过小组讨论和展示，激发学生的思维和创造力，培养团队合作能力。
3.实践法：通过设计小组实践活动和练习环节，提高学生的动手能力和实际应用能力。
汽车冷却系统故障的排查与修复一、问题描述在汽车使用过程中，冷却系统故障可能会导致发动机过热，进而影响行车安全。
本文旨在介绍汽车冷却系统故障的排查与修复方法，以帮助车主更好地处理这一问题。
二、冷却系统故障排查方法1. 观察水箱液位在发现冷却系统故障的情况下，首先应该检查水箱液位。
如果液位过低，可能是由于漏水引起的。
此时需要检查冷却系统中的管路和连接件，确保没有漏水的情况出现。
2. 检查散热器散热器是冷却系统中的重要组成部分，所以需要仔细检查散热器是否存在堵塞或损坏的情况。
如果发现散热器堵塞，可以尝试用专用的清洗剂进行清洗，以恢复散热器的散热效果。
若散热器受损，需要将其更换为新的散热器。
3. 检查水泵水泵是冷却系统中的另一个重要组成部分，它负责循环冷却液。
如果水泵出现故障，很可能导致冷却液流动不畅，从而引发发动机过热问题。
因此，要定期检查水泵的工作状态，确保水泵正常运转。
如果发现水泵存在故障，需要及时更换。
4. 检查温控装置冷却系统中的温控装置可以监测发动机的温度并控制冷却液的循环。
如果温控装置失效，可能无法及时调控冷却液的流动，从而导致发动机过热。
因此，要检查温控装置是否正常工作，并及时修复或更换出现故障的部件。
三、冷却系统故障的修复方法1. 补充冷却液如果冷却系统中液位过低，可以通过补充冷却液来解决问题。
在补充冷却液时，注意选择与原液相同类型的冷却液，并按照说明书要求进行操作。
2. 清洗散热器如果发现散热器堵塞，可以尝试用专用清洗剂进行清洗。
具体操作方式为将清洗剂倒入散热器，并按照说明书要求进行操作。
清洗剂能够溶解掉散热器中的污垢，并恢复散热器的散热效果。
3. 更换故障部件如果以上排查方法无法解决冷却系统故障，可能需要更换故障部件。
根据实际情况，可以更换水泵、温控装置等故障部件，以修复冷却系统故障。
四、预防措施为了避免汽车冷却系统故障的发生，我们可以采取以下预防措施：1. 定期检查冷却液的液位，并及时补充；2. 定期检查散热器和水泵的工作状态，确保其正常运转；3. 注意驾驶过程中的水温显示，一旦发现异常，应及时停车检查；4. 按照汽车的保养手册进行规范的保养和维修。
汽车发动机冷却系统故障检测与维修作者：吴忠来源：《汽车与驾驶维修（维修版）》2018年第04期摘要：汽车行驶过程中发动机的运转会产生大量的热量，只有通过冷却系统及时进行散热才能保证发动机的性能与正常运转。
如果冷却系统出现故障，将会导致发动机损坏影响汽车的运行。
本文论述了发动机冷却系统常见的故障，并且对故障检测维修提出了自己的观点，希望可以有效的保证汽车的行驶安全。
关键词：发动机;冷却系统;故障;检测与维修中图分类号：U461 文献标示码：A1汽车发动机常见故障分析1.1发动机过热发动机运行过程中，水温表经常出现超过红线，冷却液温度报警灯闪烁，水温表指针长时间指向红区并且伴随着冷却液沸腾的现象。
导致发动机过热的原因有，冷却液不足或出现泄漏现象、冷却泵损坏或堵塞、散热器堵塞或出现沉淀现象以及节温器故障导致无法打开或打开不及时等，都能造成发动机过热。
1.2发动机漏水漏水现象主要表现为冷却水短时间内减少，漏水严重时停车后地面会出现水迹，有些情况下排气管也会出现冒白烟的现象。
产生这种现象的原因可能是缸盖或者缸体出现变形、裂缝，冷却系统内部出现水垢以及水锈堵塞冷却系统接头，同时水封失效、螺栓松动等[1]。
1.3发动机冷却液温度过低发动机在运行时冷却液温度过低，会伴随着发动机动力降低，水温表低于正常温度，排气管有爆鸣声。
导致冷却液温度过低的原因可能是水温传感器故障，节温器阀门长时间开启，温控开关、风扇电机故障等。
2发动机冷却系统故障检测与维修2.1发动机过热故障检测与维修故障检测：使用红外测温计测量冷却系统温度，通过与水温计显示温度以及检测仪检测的温度数值比较，如果相差很大，表明水温计工作异常;如果测温仪测量的温度数据与两者都相差很大，则表明冷却系统散热性能下降。
故障检修：检查散热器与风扇，如果冷却液温度过高，检查冷却液是否充足，对机油油量与粘度进行测量。
将节温器拆下，对节温器阀门开启时的温度进行检查。
将水箱盖打开并加满冷却液，让发动机运行一段时间观察是否有气泡产生。

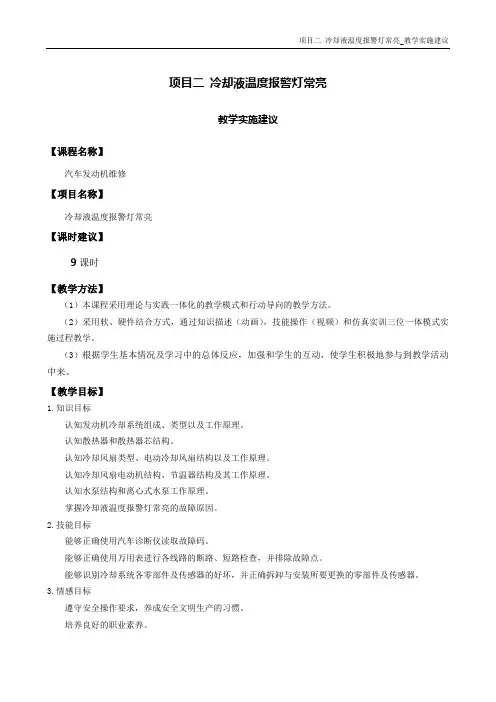

项目二冷却液温度报警灯常亮教学实施建议【课程名称】汽车发动机维修【项目名称】冷却液温度报警灯常亮【课时建议】9课时【教学方法】（1）本课程采用理论与实践一体化的教学模式和行动导向的教学方法。
（2）采用软、硬件结合方式，通过知识描述（动画），技能操作（视频）和仿真实训三位一体模式实施过程教学。
（3）根据学生基本情况及学习中的总体反应，加强和学生的互动，使学生积极地参与到教学活动中来。
【教学目标】1.知识目标认知发动机冷却系统组成、类型以及工作原理。
认知散热器和散热器芯结构。
认知冷却风扇类型、电动冷却风扇结构以及工作原理。
认知冷却风扇电动机结构、节温器结构及其工作原理。
认知水泵结构和离心式水泵工作原理。
掌握冷却液温度报警灯常亮的故障原因。
2.技能目标能够正确使用汽车诊断仪读取故障码。
能够正确使用万用表进行各线路的断路、短路检查，并排除故障点。
能够识别冷却系统各零部件及传感器的好坏，并正确拆卸与安装所要更换的零部件及传感器。
3.情感目标遵守安全操作要求，养成安全文明生产的习惯。
培养良好的职业素养。
【教学建议】在教学过程中教师应充分使用项目教学法、实例教学法、问题引导法、讲授法等多种教学方法。
加强对学生实际职业能力的培养，强化项目教学法和实例教学法，注重以项目或实例诱发学生兴趣，使学生在案例分析和实践操作过程中了解汽车冷却液温度报警灯常亮的故障原因。
教学采用理实一体的方法，按照项目化教学模式进行设计。
教师通过对情景案例中冷却液温度报警灯常亮这一现象的分析和讲解，引出教学内容，并对学习任务进行分解和提示，学生通过对理论知识和实际操作步骤的学习，达到本项目课程所要求的职业能力。
在教学过程中应灵活使用教学实物、各种多媒体资源和教材。
根据学生基本情况及学习中的总体反应，加强和学生的互动，使学生积极地参与到教学活动中来。
同时，可根据教学需求及学生掌握程度决定拓展知识的采用。
最后应注重培养学生的实际操作能力和社会能力，培养学生独立分析问题、解决问题的能力，以及在团队中与人沟通、交流和相互协作的能力。
汽车发动机冷却系统教案一、教学目标1. 理解汽车发动机冷却系统的作用和重要性；2. 掌握冷却系统的组成部分和工作原理；3. 能够解释冷却系统故障的常见原因；4. 能够描述冷却系统维护和故障排除的基本步骤。
二、教学内容1. 汽车发动机冷却系统的定义和作用a. 冷却系统的定义：汽车发动机冷却系统是指通过循环往复将热能从发动机传导至散热器，以维持发动机工作温度的系统。
b. 冷却系统的作用：保持发动机在适宜的工作温度范围内，避免过热和温度过低对发动机造成损坏。
2. 冷却系统的组成部分a. 水泵：负责循环水流，并将热能传导至散热器。
b. 散热器：通过散热片使发动机产生的热能散发到外部环境。
c. 水箱：用于储存冷却液和调节冷却液的温度。
d. 水管：连接水泵、发动机和散热器，形成闭路循环。
e. 热交换器/水冷风扇：在低车速运行时，通过风扇吹拂散热器以加强散热效果。
3. 冷却系统的工作原理a. 冷却液在水箱中储存；b. 水泵将冷却液抽取到发动机中；c. 冷却液在发动机中吸收热能；d. 热能通过水泵循环到散热器；e. 散热器中的冷却液通过散热片与外部环境进行热交换；f. 冷却液再次回到水箱中循环。
4. 冷却系统故障原因及解决方法a. 缺冷却液：检查水箱液位，补充冷却液；b. 漏水：检查水管、水泵和水箱密封性，修复或更换漏水部件；c. 散热器阻塞：清洗散热器；如果无法清洗干净，需更换散热器；d. 水泵故障：检查水泵是否正常工作，如有问题需及时修复或更换；e. 气泡堵塞：通过排气阀及时排除空气泡。
5. 冷却系统维护和故障排除步骤a. 维护步骤：(1) 定期检查冷却液液位，确保正常；(2) 注意观察冷却液颜色和质地，如有异常需进行更换；(3) 检查散热器是否有异物堵塞，清洗或更换散热器；(4) 检查水泵和水管是否漏水或磨损，修复或更换故障部件；(5) 检查水冷风扇是否正常运转。
b. 故障排除步骤：(1) 检查冷却液液位和质量；(2) 检查水泵和水管是否漏水；(3) 检查散热器是否阻塞；(4) 检查水冷风扇是否损坏；(5) 如有需要，找到专业技师进行故障排除。
子任务5 冷却液温度、进气温度传感器故障诊断与修复一、资讯1．冷却液温度传感器一般安装在______________，其作用是______________；进气温度传感器一般安装在_______________，其作用是__________________。
2. 冷却液温度传感器的英文缩写为。
进气温度传感器的英文缩写为。
3．冷却液温度传感器和进气温度传感器均采用_______温度系数的热敏电阻做成的，其优点是__________________________________________。
4．若进气温度传感器信号中断将导致_________、_________、________等故障。
5. 冷却液温度传感器信号是许多控制功能的修正信号，如_______、_______、_______等。
6. 温度传感器按结构与物理性能分类通常用的有_________、_________、线绕电阻式、半导体晶体管式等等。
7. 负温度系数热敏电子，当被测对象的温度升高时，传感器阻值______，热敏电阻上的分压值_______；8.完成下面表格中的内容冷却液温度传感器电路原理图标出电路图中字母数字的含义：G62 0.35br/blJ623_________________二、计划与决策请根据故障现象和任务要求，确定所需要的检测仪器、工具，并对小组成员进行合理分工，制定详细的诊断和修复计划。
1．需要的检测仪器、工具2．小组成员分工3．诊断和修复计划三、实施1．读取故障码将故障诊断仪与发动机诊断接口连接，打开点火开关，读取故障代码，故障码为：。
清除故障码，起动发动机并进行加、减速，观察故障灯是否点亮，若点亮，重新读取故障码，故障码为：。
2．静态检测（1）传感器电源检测点火开关OFF，拔下传感器连接器；点火开关ON ，用万用表检测连接器插头上端子与搭铁间的电压，应为，测量值是。
若电压不正常，应检查________，检测结果：；如果检测项目还不正常，下一步应继续检查_________。
汽车发动机冷却系统的故障诊断与维修1 前言冷却系统是发动机的重要组成部分，冷却系统不仅对发动机的可靠性会产生重大影响，而且也是影响发动机动力性和经济性的重要因素，其功用就是保证发动机在任何负荷条件下和工作环境下均能在最适合的温度状态下正常和可靠地工作。
2 冷却系统的故障检测要使发动机工作可靠、耐久，冷却系必须在发动机工作的任何工作状态和任何可能的环境温度下，都应使发动机在最适宜的温度范围内工作。
2.1 过冷运转发动机在水温低于65 C下运行叫过冷运转。
冷却水过早进入大循环，会引起过冷运转。
检查方法如下：①检查冷却水的温升速度。
观察仪表板水温表，如水温升得很慢说明节温器工作不正常。
②检查散热器水温，把数字式温度计的传感器插入水箱，测量上水室温度与水温表读数（发动机水套温度）并作比较。
水温升到68〜72C以前，甚至发动机启动不久，散热器的水温就和水套的水温一同升高表明节温器不良。
③拆检节温器确认故障。
2.2 过热运转2.2.1 冷却水量不足引起发动机过热发动机冷却系统容纳不了规定的水量，或在运行中冷却水消耗异常而使发动机过热。
分析诊断：①对老旧汽车应特别注意检查冷却水容量是否足够，若散热器良好，应取下发动机水箱检查水管内水垢沉积情况；②严寒季节和地区应特别留意散热器是否结冰；③水泵是否漏水；④若冷却系外部不漏水而冷却水仍消耗过快，则应检查冷却系内部有无漏水。
冷却水蒸发损失过大时，则说明散热器盖的排气阀失效。
2.2.2 水量足而发动机过热发动机的冷却水既不缺少也不漏，但在行驶中动力不足；水温超过90C直至沸腾，或运行中水温在90C 左右，但一停车冷却水立即沸腾。
分析诊断：先检查百叶窗开度，再检查风扇叶片的固定情况和皮带松紧是否适当。
如风扇正常，若散热器温度低而发动机温度高，说明冷却水循环不良。
如果出水管良好，可拆下散热器的进水软管并起动发动机，这时冷却水应有力地排出，若不排水说明水泵或节温器有故障。
2.3 发动机在运行中突然过热发动机运行中突然过热，或冷起动时发动机水温迅速升高并沸腾，在补足冷却水后才转为正常。
汽车发动机水温过高的故障分析与检修杨松森（张家口机械工业学校，河北张家口075000）摘要：主要论述发动机冷却系统的作用、组成和工作原理，对汽车发动机冷却系统常见故障的排除方法及步骤进行分析说明，并以雪佛兰科鲁兹轿车高速行驶出现发动机水温过高的故障为例进行了分析，通过分析提出了发动机水温过高故障快速检修方法。
关键词：发动机；冷却系统；检修0引言很多车友在平常车辆维护保养时，由于缺乏汽车养护知识，大多数只进行机油机滤的更换，而忽略了汽车发动机最容易出现故障的地方———冷却系统。
汽车发动机的正常工作温度一般是80～90℃，一旦超出了这个温度区间，就是冷却系统出了问题，通常我们把这种情况称为“冷却系统温度过高”。
如果冷却系统水温过高，会对汽车的正常运行造成很严重的危害：（1）发动机机体组各个摩擦表面热膨胀过大，造成各运动件之间间隙过小，出现拉缸、粘缸、抱轴等情况；（2）发动机上的橡胶件提前老化或直接报废；（3）发动机水温过高会造成发动机进气阻力加大，缸内形成较浓的混合气，使空气与雾化的燃料无法充分燃烧，动力下降，油耗上升，同时增加了有害物质的排放，造成大气污染。
1发动机冷却系统的作用及工作原理1.1发动机冷却系统的作用发动机冷却系统的功能是使运行中的发动机得到合适的冷却，并维持在最合适的温度下工作。
在发动机运行期间，发动机燃烧室内瞬时最高温度可以达到2800K，换算成摄氏度为2526.85℃（热力学温度T与摄氏温度t的关系是T=t+273.15）。
因此，与高温燃气相接触的发动机各个部件受到强烈的加热，发动机内各部件在高温的作用下容易发生膨胀变形，导致发动机内部各个零部件的装配间隙变小，加剧各个零部件间的磨损。
在这种情况下，各个零部件若得不到适当的冷却，发动机将会过热甚至发生拉缸抱轴的情况。
但冷却过度也是有害的，过度冷却会造成发动机长时间在较低的工作温度下工作，发动机冷却液温度传感器传送给发动机控制单元的电压偏低，发动机控制单元加大喷油器的喷油脉宽，以暖机工况进行喷油，此时氧传感器不工作，这就会造成发动机工作不良、功率下降、燃油消耗增加、尾气排放超标等现象。
汽车发动机冷却系统常见故障诊断与排除
一、概述
汽车发动机冷却系统是确保发动机正常运行的关键部分，对发动机的性能和寿命产生重大影响。
本文将详细介绍汽车发动机冷却系统常见故障的诊断与排除方法，涵盖冷却液泄漏、冷却液温度过高、冷却液温度过低、散热器堵塞、节温器故障、水泵故障、冷却风扇故障、缸体和缸盖开裂、冷却水道腐蚀以及防冻液更换与保养等方面。
二、常见故障诊断与排除
1. 冷却液泄漏
故障现象：冷却液泄漏，导致冷却系统不能正常工作。
诊断与排除：检查冷却系统各部件连接处是否紧固，有无渗漏痕迹。
如发现泄漏，应更换密封圈或重新安装紧固相关部件。
2. 冷却液温度过高
故障现象：发动机冷却液温度过高，影响发动机性能。
诊断与排除：检查散热器是否脏污堵塞，水泵是否正常运转。
清洗散热器，更换损坏的水泵。
3. 冷却液温度过低
故障现象：发动机冷却液温度过低，影响发动机正常运转。
诊断与排除：检查节温器是否损坏，如损坏，更换节温器。
4. 散热器堵塞
故障现象：散热器堵塞，导致冷却液循环不畅。
诊断与排除：拆下散热器，清洗散热器内部，确保散热器通畅。
5. 节温器故障
故障现象：节温器故障，影响冷却液循环。
诊断与排除：检查节温器是否正常工作，如有问题，更换节温器。
6. 水泵故障
故障现象：水泵故障，导致冷却液循环不良。
诊断与排除：检查水泵是否正常工作，如有损坏，更换水泵。
车辆冷却系统故障的排查与修复方法车辆的冷却系统是保证发动机正常运行的重要组成部分。
当冷却系统出现故障时，不仅会导致发动机过热甚至损坏，还会影响整个车辆的性能和安全。
因此，及时排查和修复冷却系统故障是保障车辆正常运行的关键。
本文将介绍一些常见的车辆冷却系统故障排查与修复方法，希望对车主们有所帮助。
1. 检查冷却液水平首先，检查冷却液的水平是排查冷却系统故障的第一步。
打开发动机盖，找到冷却液的冷却液箱，并检查液位是否在指定范围内。
如果液位过低，可能是冷却液泄漏的原因。
检查冷却系统的管路和连接件，密封处是否存在漏水情况。
若有泄漏，需要修复或更换相应部件并补充冷却液。
2. 检查散热风扇散热风扇的正常运行对冷却系统至关重要。
通过观察发动机温度计，并等待发动机升温，检查散热风扇是否自动启动。
如果风扇未启动，可能是风扇继电器损坏或电路故障。
可以通过检查继电器和相应的电路连接来解决此问题。
此外，如果风扇叶片损坏或积满灰尘，也会导致冷却系统不工作正常。
3. 清洗水箱和冷却系统冷却系统中的沉积物和污垢会阻碍冷却液的循环，从而导致冷却系统故障。
定期清洗水箱和冷却系统可以有效解决此问题。
首先，关闭发动机，等待其冷却。
然后打开水箱盖，将旧的冷却液排出，并用清水冲洗水箱和冷却系统。
注意清洗过程中要避免使用过于强力的水流，以免损坏系统。
4. 更换冷却液冷却液会随着时间的推移而老化和失去其性能。
定期更换冷却液是保持冷却系统正常工作的必要步骤。
通常建议每2-3年或行驶一定里程后更换冷却液。
更换冷却液时，应根据车辆制造商的建议选择适当的冷却液并按照说明进行更换。
5. 检查水泵水泵是冷却系统中的核心元件，负责循环冷却液。
当水泵故障时，冷却液无法正常循环，从而导致发动机过热。
检查水泵是否存在泄漏或异响情况，并确保其正常运转。
如果发现水泵有问题，建议及时更换以避免进一步损坏。
6. 检查散热器散热器是冷却系统中的另一个重要组成部分，用于散发发动机产生的热量。
汽车发动机机油压力报警灯常亮的故障诊断与排除教学设计
学习任务汽车发动机冷却液温度报警灯常亮的故障诊断与排除学习目标（见教学设计正文）
建议学时
10
学习任务表述
有一辆2006款卡罗拉车，行驶过程中，车主发现仪表盘上却液温度报警灯常亮，因此前来维修。
作为维修技师，你需要对车辆进行维修，排除故障。
一、检查车辆
通过客户的表述，技师需要对车辆故障在此检查确认，请检查车辆后完成下表2-1。
表2-1
二、收集发动机润滑系统相关信息
根据机油压力报警灯常亮，可以初步判断车辆故障可能为润滑系统故障。
请查找资料，完成下面内容。
1.观察图2-1、2-2，完成下面空格。
1. 2.
3. 4.
5. 6.
7. 8.
9. 10.
11. 12.
13. 14.
冷却系统的作用是：
图2-1 冷却系统示意图图2-2 冷却系统结构图2.请查阅资料，完成下面表格2-2。
表2-2
序号元件名称作用
1 水泵
2 节温器
3 膨胀水箱
3.根据教材和维修手册，完成下面内容。
（1）水泵
水泵的作用：
在发动机冷却系统中，在发动机出水口装有一个水泵，通过来带动，把发动机缸体水道内的热水，把泵入。
水泵结构组成、工作原理：
图2-3 水泵的结构
根据图2-3，完成下面的空格。
1. 2.
3. 4.
图2-4 水泵工作原理
根据图2-4，完成下面空格。
在水泵工作时，叶轮旋转，水泵中的冷却液在的作用下被甩到叶轮，叶轮边缘压力，冷却液被压送至；同时叶轮中心压力，并从吸入冷却液。
（2）冷却液温度传感器结构与工作原理：
图2-5 冷却液温度传感器结构
根据图2-5，完成下面空格。
1. 2.
3. 4.
根据图2-6，完成下面空格。
图2-6 冷却液温度传感器原理
它安装在发动机缸体水套或冷却液管路中，与接触，用来检测发动机的冷却液。
发动机冷却液温度传感器头部的与冷却液接触，它的内部装有温度系数的热敏电阻。
如下图2-5所示，当发动机冷却液温度逐渐升高时，热敏电阻的阻值将逐渐，相反则增大，结果发动机冷却液温度发生变化时传感器的输出也相应变化，ECU接收冷却液温度传感器传来的信号后，对发动机的喷油时间和点火时间进行修正。
（3）节温器结构及工作原理
图2-7 节温器结构根据图2-7，完成下面空格。
1. 2.
3. 4.
5.
图2-8节温器工作原理根据图2-8，完成下面空格。
节温器是根据冷却水温度的高低自动调节进入散热器的水量，改变水的循环范围，以调节冷却系的散热能力，保证发动机在合适的温度范围内工作。
冷却液温度低于84℃时，阀门打开，______阀门关；温度在84—95℃时，膨胀推动阀门部分开启，阀门部分关闭；当温度达到95℃以上时，阀门全开，______阀门全关。
（4）电控风扇工作原理
图2-9电控风扇工作原理
根据图2-9，完成下面空格。
当发动机冷却液温度低于95℃时，微机控制风扇电动机；当发动机冷却液温度低于95℃-105℃时，微机控制风扇电动机；当发动机冷却液温度低于105℃以上时，微机控制风扇电动机。
4.请查找资料完成下面内容。
图2-10 冷却系小循环根据图2-10，写出冷却系小循环的过程：
图2-11 冷却系混合循环根据图2-11，写出冷却系混合循环的过程：
图2-12 冷却系大循环
根据图2-12，写出冷却系大循环的过程：
三、制定维修计划
1.根据收集到的冷却系统信息,分析维修车辆冷却液温度报警灯常亮的原因,按照由简单到复杂的顺序写出:
2.根据冷却液温度报警灯常亮的故障原因,制定故障流程诊断图。
四、实施维修作业
1．检查冷却液液位
发动机在冷机状态时，发动机冷却液液位应在LOW和FULL 刻度线之间。
目测观察冷却液液位是否在规定范围内
□是□否
如果发动机冷却液液位低于刻度线，检查冷却液是否泄漏，并添加“丰田超长效冷却液(SLLC)”，或类似的不含硅酸盐、胺、亚硝酸盐和硼酸盐，且采用长效复合有机酸技术制成的优质乙二烯乙二醇冷却液到刻度线。
2．检查冷却液是否泄露
(1) 向散热器总成中注满发动机冷却液，然后连接散热器盖检测仪。
(2) 泵压至108 kPa(1.1 kgf/ cm2,15.6 psi)，然后检查并确认压力没有降低。
如果压力下降，检查下面各个部位是否有冷却液泄露。
（目视检查发动机各部位有无冷却液渗漏。
）
□检查冷却系各软管渗漏情况
□检查散热器总成及各连接处渗漏情况
□检查发水泵渗漏情况
□检查发动机进水口渗漏情况
□检查发动机出水口渗漏情况
3．检查冷却液温度传感器
连接故障诊断仪，读取故障码，看是否有下列故障并补齐各个故障码含义。
图4-1 冷却液温度传感器简图
（1）P115/P117/P118故障排除
○1检查冷却液温度传感器
使用智能检测仪读取数据流（冷却液温度值）
标准：发动机暖机时，在80°C-100°C（176°F-212°F）
如果显示温度为-40°C (-40°F)，根据图4-2，断开连接器。
连接线束侧传感器连接器端子和。
使用解码器读取检测仪上的显示值（标准：140°C (284°F) 或更高）如
果读取的数值在140°C或以上，则更换发动机冷却液温度传感器。
图4-2 连接示意图
○2检测线束和连接器（发动机冷却液温度传感器-ECM）
首先，断开发动机冷却液温度传感器连接器、断开ECM 连接器。
查找维修手册，完成表4-1中的内容，并根据表4-1中的值测量电阻，将其填入表4-2中。
表4-1 冷却液温度传感器连接线束标准值
检测仪连接条件规定状态
B3-2 —B31-97（THW）始终
B3-1 —B31-96
始终
（ETHW）
表4-2 冷却液温度传感器连接线束测量值
检测仪连接条件规定状态
B3-2 —B31-97（THW）始终
B3-1 —B31-96
始终
（ETHW）
如果读取的数值不在规定范围内，则更换线束或连接器（冷却液温度传感器－ECM）；如果读取数值在规定范围内，则。
（2）检查节温器
拆下节温器。
测量节温器阀门开启温度。
标准温度：
测量温度：
如果测量温度不在标准值范围内，册更换节温器。
除以上检查外，确认阀门在温度低于标准时完全关闭。
4.检查散热器
（1）检查储液罐盖
检查储液罐盖中的上是否有水垢或异物，如有，则用清水冲洗并用手擦拭。
（2）检查散热片
就车观察散热翼片是否。
如果翼片合到一起，用手铺平（用螺丝刀或钳子）校直。
如果散热片，用手或蒸汽清洁器清洗并用压缩空气吹干。
如果散热器片或者散热器破损，则更换散热器。
5.检查冷却风扇
起动发动机，就车观察冷却风扇是否转动。
如果风扇，需要检查冷却风扇电路，包括检查冷却风扇ECU，检查连接线路、检查冷却风扇电动机，继电器、风扇电动机。
（1）检查线路
检查冷却风扇ECU 连接器及线束是否安装牢固，线路是否断路或搭铁，如果异常则需要更换。
（2）检查保险丝
将保险丝从仪表盘接线盒上拆下，目测观察保险丝是否烧断。
（3）检查冷却风扇继电器
从发动机室继电器盒上取下冷却风扇继电器。
根据图4-3使用万用表检查继电器。
如果结果不符合规定，则更换冷却风扇。
图4-3冷却风扇继电器简图
（4）检查冷却风扇电动机
断开冷却风扇连接器。
将蓄电池端子连接至冷却风扇连接器端子2，并且将蓄电池负极端子连接至冷却风扇连接器端子，连接冷却风扇电动机连接器。
如果冷却风扇不工作，则更换冷却风扇电动机。
五．总结评价
请根据任务情况，完成表2-5个人自评部分。
表2-5
注：
1.比表由学生个人、小组组长、教师填写，每人一份；
2.每项5分，可根据具体表现给出1—5分。
附件3
实习总结。
