符号同步与采样时间同步

软件无线电的采样结构基本上可以分为三种：射频全宽带低通采样结构：这种结构的软件无线电，结构简洁，把模拟电路的数量减少到最低程度。

优缺点优点：对射频信号直接采样，符合软件无线电概念的定义。

缺点：（1）需要的采样频率太高，特别还要求采用大动态、多位数的A/D/A 时，显然目前的器件水平无法实现。

（2）前端超宽的接收模式会对整个结构的动态范围有很高的要求，工程实现极为困难。

所以这种结构只实用于工作带宽不太宽的场合。

射频直接带通采样结构：射频带通采样结构的软件无线电可以较好地解决上述射频低通采样软件无线电结构对A/D 转换器、高速DSP 等要求过高，以致无法实现的问题。

优点：与射频全宽带低通采样结构相比最大的不同就是采用的前置滤波器的差异；另外还有A/D 的采样速率不同；最后就是对DSP 的处理速度要求不同。

实现可行性较强。

缺点：前置窄带电调滤波器和高工作带宽的A/D （高性能采样保持放大器）实现起来还是有相当的难度。

另外，本结构需要多个采样频率，增加了系统实现复杂度。

宽带中频带通采样结构：的软件无线电结构与目前的中频数字化接收机的结构是类似的，都采用了多次混频体制或叫超外差体制。

这种宽带中频带通采样软件无线电结构的主要特点是中频带宽更宽（比如20MHz ），所有调制解调等功能全部由软件加以实现。

中频带宽更宽是这种软件无线电与普通超外差中频数字化接收机的本质区别。

本结构类似于超外差无线电台，但常规电台的中频带宽为窄带结构，而本结构为宽带中频结构。

本结构使前端电路设计得以简化，信号经过接收通道后的失真也小，而且通过后续的数字化处理，本结构具有更好的波形适应，信号带宽适应性以及可扩展性。

本结构的射频前端比较复杂，它的功能是将射频信号转换为适合于A/D 采样的宽带中频或把D/A 输出的宽带中频信号变换为射频信号。

数控振荡器(NCO )相乘实现数字混频，NCO 的频率为所需通道的中心频率，使信号的中心频率移至零频，信号由中频变换到基带，并作低通滤波和抽取，从而实现对实值带通信号的复包络正交采样。

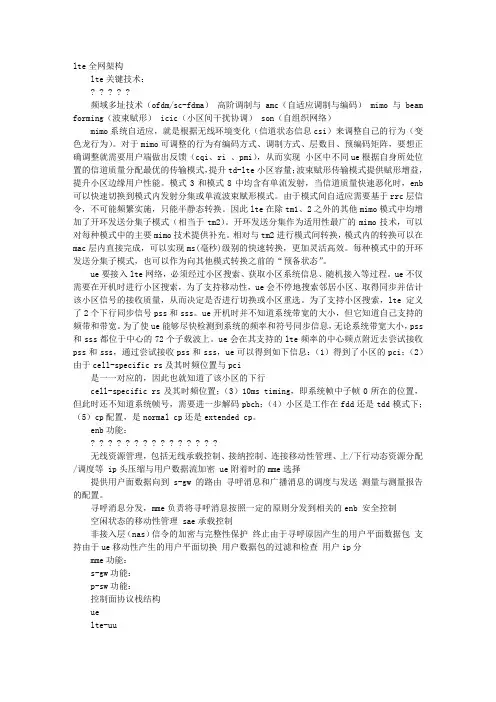

lte全网架构lte关键技术：? ? ? ? ?频域多址技术（ofdm/sc-fdma）高阶调制与amc（自适应调制与编码） mimo与beamforming（波束赋形） icic（小区间干扰协调） son（自组织网络）mimo系统自适应，就是根据无线环境变化（信道状态信息csi）来调整自己的行为（变色龙行为）。

对于mimo可调整的行为有编码方式、调制方式、层数目、预编码矩阵，要想正确调整就需要用户端做出反馈（cqi、ri 、pmi），从而实现小区中不同ue根据自身所处位置的信道质量分配最优的传输模式，提升td-lte小区容量；波束赋形传输模式提供赋形增益，提升小区边缘用户性能。

模式3和模式8中均含有单流发射，当信道质量快速恶化时，enb可以快速切换到模式内发射分集或单流波束赋形模式。

由于模式间自适应需要基于rrc层信令，不可能频繁实施，只能半静态转换。

因此lte在除tm1、2之外的其他mimo模式中均增加了开环发送分集子模式（相当于tm2）。

开环发送分集作为适用性最广的mimo技术，可以对每种模式中的主要mimo技术提供补充。

相对与tm2进行模式间转换，模式内的转换可以在mac层内直接完成，可以实现ms(毫秒)级别的快速转换，更加灵活高效。

每种模式中的开环发送分集子模式，也可以作为向其他模式转换之前的“预备状态”。

ue要接入lte网络，必须经过小区搜索、获取小区系统信息、随机接入等过程。

ue不仅需要在开机时进行小区搜索，为了支持移动性，ue会不停地搜索邻居小区、取得同步并估计该小区信号的接收质量，从而决定是否进行切换或小区重选。

为了支持小区搜索，lte定义了2个下行同步信号pss和sss。

ue开机时并不知道系统带宽的大小，但它知道自己支持的频带和带宽。

为了使ue能够尽快检测到系统的频率和符号同步信息，无论系统带宽大小，pss和sss都位于中心的72个子载波上。

ue会在其支持的lte频率的中心频点附近去尝试接收pss和sss，通过尝试接收pss和sss，ue可以得到如下信息：（1）得到了小区的pci；（2）由于cell-specific rs及其时频位置与pci 是一一对应的，因此也就知道了该小区的下行cell-specific rs及其时频位置；（3）10ms timing，即系统帧中子帧0所在的位置，但此时还不知道系统帧号，需要进一步解码pbch；（4）小区是工作在fdd还是tdd模式下；（5）cp配置，是normal cp还是extended cp。

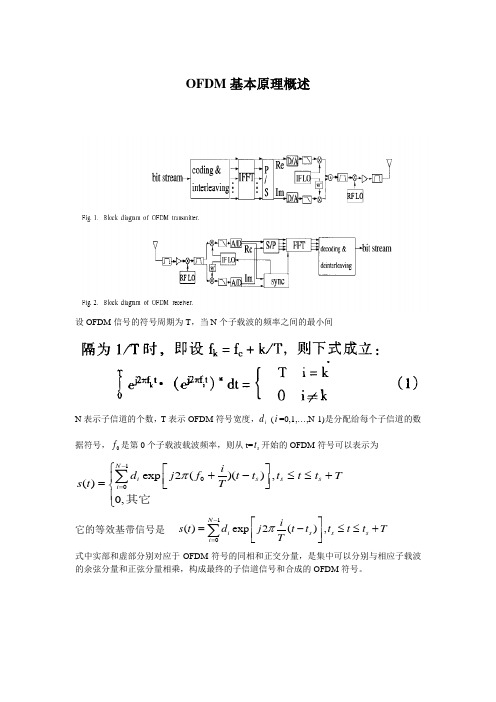

OFDM 基本原理概述设OFDM 信号的符号周期为T ，当N 个子载波的频率之间的最小间N 表示子信道的个数，T 表示OFDM 符号宽度，i d (i =0,1,…,N-1)是分配给每个子信道的数据符号，0f 是第0个子载波载波频率，则从t=s t 开始的OFDM 符号可以表示为100exp 2()(),()0,N i s s s i i d j f t t t t t T s t T π-=⎧⎡⎤+-≤≤+⎪⎢⎥=⎣⎦⎨⎪⎩∑其它 它的等效基带信号是 1()exp 2(),N i s s s i i s t d j t t t t t T T π-=⎡⎤=-≤≤+⎢⎥⎣⎦∑ 式中实部和虚部分别对应于OFDM 符号的同相和正交分量，是集中可以分别与相应子载波的余弦分量和正弦分量相乘，构成最终的子信道信号和合成的OFDM 符号。

信号解调，接收第k 路子载波信号k d 与第k 路解调载波exp[2()]s j t t Tπ--相乘，得到的结果在符号持续时间T 内进行积分，即可获得相应的发送信号k d1^0101exp 2()exp 2()1exp 2()s s s s N t Tk s i s t i N t T i s t i k k i d j t t d j t t dt TT T i k d j t t dt T T d πππ-+=-+=⎡⎤⎡⎤=---⎢⎥⎢⎥⎣⎦⎣⎦-⎡⎤=-⎢⎥⎣⎦=∑⎰∑⎰OFDM 复等效基带信号可以采用离散傅立叶逆变化(IFFT)方法来实现。

令s t =0，t=/kT N (k=0,1,….,N-1)， 即对s(t)以 T/N 的速率进行抽样可以得到12()(/)exp N i i ki s k s kT N d j N π-=⎛⎫== ⎪⎝⎭∑ 01k N ≤≤-式中s(k)即为i d 的IDFT 运算。

接收端为恢复出原始的数据符号i d ，可以对s(k)进行DFT 运算，得到12()exp N i i ki d s k j N π-=⎛⎫=- ⎪⎝⎭∑ 01i N ≤≤-OFDM 文章,时间连续系统模型时，发射机发射的第K 个载波波形时,优----------OFDM 调制举例，假定子载波数量为8，在8个子载波上传送8个二进制数{1 1 1 -1 1 1 -1 1} IFFT 调制为111111111)1)11))2222111111))1)1)111111111811)))1)222211111)1)11))2222j j j j j j jj j j j j j j j j j j j j j jj j j jj j jj ⎡⎢⎢+-+-----⎢⎢----⎢⎢-+-+----⎢⎢⎢----⎢⎢---+-+⎢⎢----------++⎣1111111141))221))1081))221))j jj j j j ⎤⎥⎥⎡⎤⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥-⎢⎥⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥-⎢⎥⎥⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎢⎥⎦⎡⎤⎢⎥+⎢⎥⎢⎥+⎢⎥⎢⎥+=⎢⎥⎢⎥⎢⎥-⎢⎥-⎢⎥⎢⎥-⎢⎥⎣⎦发送端模拟信号s （t ）与接收端的模拟信号r （t ）间的关系可表示为max()()(,)()()(,)()r t s t h t n t s t h t d n t τττττ=*+=-+⎰n(t)表示信道上的加性高斯白噪声，h(t, τ)表示t 时刻信道的冲击响应。

OFDM 基本原理概述设OFDM 信号的符号周期为T ，当N 个子载波的频率之间的最小间N 表示子信道的个数，T 表示OFDM 符号宽度，i d (i =0,1,…,N-1)是分配给每个子信道的数据符号，0f 是第0个子载波载波频率，则从t=s t 开始的OFDM 符号可以表示为100exp 2()(),()0,N i s s s i i d j f t t t t t T s t T π-=⎧⎡⎤+-≤≤+⎪⎢⎥=⎣⎦⎨⎪⎩∑其它 它的等效基带信号是 1()exp 2(),N i s s s i i s t d j t t t t t T T π-=⎡⎤=-≤≤+⎢⎥⎣⎦∑ 式中实部和虚部分别对应于OFDM 符号的同相和正交分量，是集中可以分别与相应子载波的余弦分量和正弦分量相乘，构成最终的子信道信号和合成的OFDM 符号。

信号解调，接收第k 路子载波信号k d 与第k 路解调载波exp[2()]s j t t Tπ--相乘，得到的结果在符号持续时间T 内进行积分，即可获得相应的发送信号k d1^0101exp 2()exp 2()1exp 2()s s s s N t T k s i s t i N t T i s t i kk i d j t t d j t t dtT T T i k d j t t dt T T d πππ-+=-+=⎡⎤⎡⎤=---⎢⎥⎢⎥⎣⎦⎣⎦-⎡⎤=-⎢⎥⎣⎦=∑⎰∑⎰OFDM 复等效基带信号可以采用离散傅立叶逆变化(IFFT)方法来实现。

令s t =0，t=/kT N (k=0,1,….,N-1)， 即对s(t)以 T/N 的速率进行抽样可以得到12()(/)exp N i i ki s k s kT N d j N π-=⎛⎫== ⎪⎝⎭∑ 01k N ≤≤-式中s(k)即为i d 的IDFT 运算。

接收端为恢复出原始的数据符号i d ，可以对s(k)进行DFT 运算，得到12()exp N i i ki d s k j N π-=⎛⎫=- ⎪⎝⎭∑ 01i N ≤≤- OFDM 文章,时间连续系统模型时，发射机发射的第K 个载波波形时,优----------OFDM 调制举例，假定子载波数量为8，在8个子载波上传送8个二进制数{1 1 1 -1 1 1 -1 1} IFFT 调制为1111111122221(1)1)11))2222111122221(1))1)1)12222111111118222211)))1)111122221)1)11))j j j j j j jj j j j j j j j j j j j j j jj j j jj j jj ⎡⎢⎢+-+-----⎢⎢----⎢⎢-+-+----⎢⎢⎢----⎢⎢---+-+⎢⎢----------++⎣1111111142(1(21))222(1(21))1082(1(21))222(121))j jj j j j ⎤⎥⎥⎡⎤⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥-⎢⎥⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥⎢⎥⎥-⎢⎥⎥⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎢⎥⎦⎡⎤⎢⎥+-⎢⎥⎢⎥+⎢⎥⎢⎥++=⎢⎥⎢⎥⎢⎥-⎢⎥-⎢⎥⎢⎥-⎢⎥⎣⎦交织插入 导频IFFT串并 转换编码并串 转换数字 调制插入CP及加窗DACRF TX去交织信道 校正FFT并串 转换解码串并 转换数字 解调去除CPADC RF RX 时间和频率同步发送端模拟信号s （t ）与接收端的模拟信号r （t ）间的关系可表示为max()()(,)()()(,)()r t s t h t n t s t h t d n t τττττ=*+=-+⎰n(t)表示信道上的加性高斯白噪声，h(t, τ)表示t 时刻信道的冲击响应。

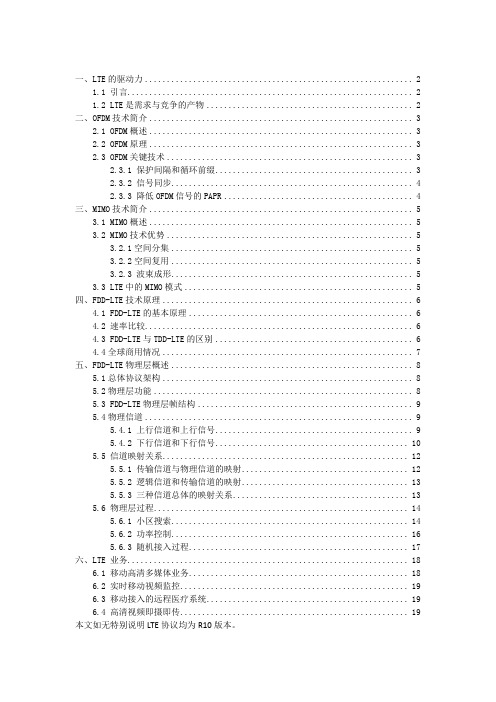

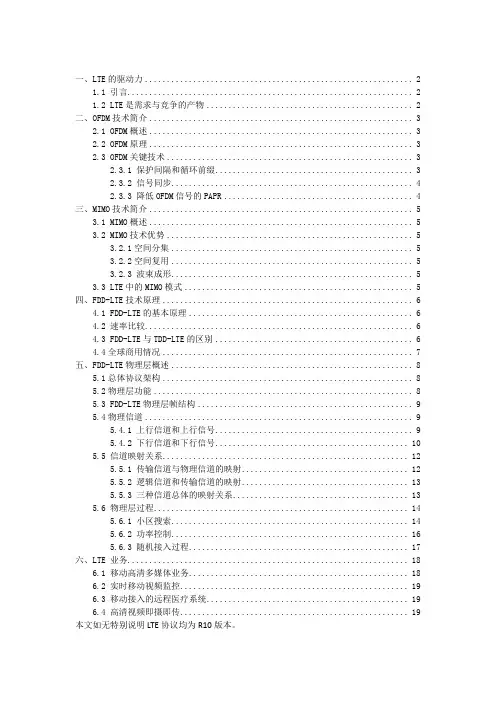

一、LTE的驱动力 (2)1.1 引言 (2)1.2 LTE是需求与竞争的产物 (2)二、OFDM技术简介 (3)2.1 OFDM概述 (3)2.2 OFDM原理 (3)2.3 OFDM关键技术 (3)2.3.1 保护间隔和循环前缀 (3)2.3.2 信号同步 (4)2.3.3 降低OFDM信号的PAPR (4)三、MIMO技术简介 (5)3.1 MIMO概述 (5)3.2 MIMO技术优势 (5)3.2.1空间分集 (5)3.2.2空间复用 (5)3.2.3 波束成形 (5)3.3 LTE中的MIMO模式 (5)四、FDD-LTE技术原理 (6)4.1 FDD-LTE的基本原理 (6)4.2 速率比较 (6)4.3 FDD-LTE与TDD-LTE的区别 (6)4.4全球商用情况 (7)五、FDD-LTE物理层概述 (8)5.1总体协议架构 (8)5.2物理层功能 (8)5.3 FDD-LTE物理层帧结构 (9)5.4物理信道 (9)5.4.1 上行信道和上行信号 (9)5.4.2 下行信道和下行信号 (10)5.5 信道映射关系 (12)5.5.1 传输信道与物理信道的映射 (12)5.5.2 逻辑信道和传输信道的映射 (13)5.5.3 三种信道总体的映射关系 (13)5.6 物理层过程 (14)5.6.1 小区搜索 (14)5.6.2 功率控制 (16)5.6.3 随机接入过程 (17)六、LTE 业务 (18)6.1 移动高清多媒体业务 (18)6.2 实时移动视频监控 (19)6.3 移动接入的远程医疗系统 (19)6.4 高清视频即摄即传 (19)本文如无特别说明LTE协议均为R10版本。

一、LTE的驱动力1.1 引言移动互联网是目前信息化时代最具时代特征值的技术，移动互联网是通信产业与传统的IT产业的交汇和融合，是信息技术IT(Information Technology)产业向通信技术CT (Communication Technology)产业的渗透。

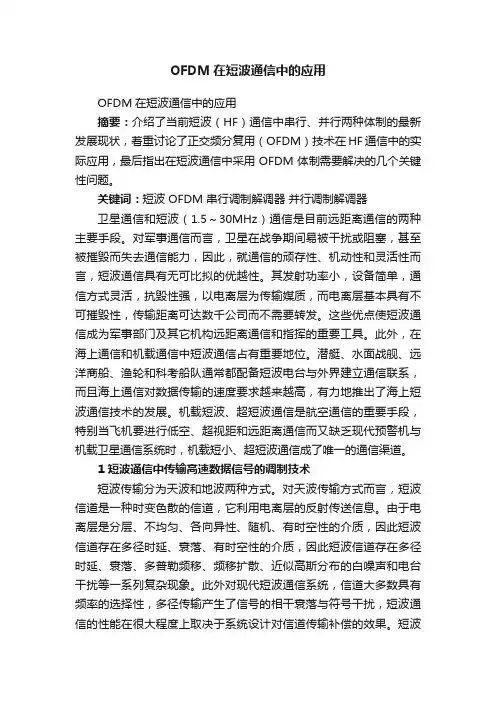

OFDM在短波通信中的应用OFDM在短波通信中的应用摘要：介绍了当前短波（HF）通信中串行、并行两种体制的最新发展现状，着重讨论了正交频分复用（OFDM）技术在HF通信中的实际应用，最后指出在短波通信中采用OFDM体制需要解决的几个关键性问题。

关键词：短波 OFDM 串行调制解调器并行调制解调器卫星通信和短波（1.5～30MHz）通信是目前远距离通信的两种主要手段。

对军事通信而言，卫星在战争期间易被干扰或阻塞，甚至被摧毁而失去通信能力，因此，就通信的顽存性、机动性和灵活性而言，短波通信具有无可比拟的优越性。

其发射功率小，设备简单，通信方式灵活，抗毁性强，以电离层为传输媒质，而电离层基本具有不可摧毁性，传输距离可达数千公司而不需要转发。

这些优点使短波通信成为军事部门及其它机构远距离通信和指挥的重要工具。

此外，在海上通信和机载通信中短波通信占有重要地位。

潜艇、水面战舰、远洋商船、渔轮和科考船队通常都配备短波电台与外界建立通信联系，而且海上通信对数据传输的速度要求越来越高，有力地推出了海上短波通信技术的发展。

机载短波、超短波通信是航空通信的重要手段，特别当飞机要进行低空、超视距和远距离通信而又缺乏现代预警机与机载卫星通信系统时，机载短小、超短波通信成了唯一的通信渠道。

1 短波通信中传输高速数据信号的调制技术短波传输分为天波和地波两种方式。

对天波传输方式而言，短波信道是一种时变色散的信道，它利用电离层的反射传送信息。

由于电离层是分层、不均匀、各向异性、随机、有时空性的介质，因此短波信道存在多径时延、衰落、有时空性的介质，因此短波信道存在多径时延、衰落、多普勒频移、频移扩散、近似高斯分布的白噪声和电台干扰等一系列复杂现象。

此外对现代短波通信系统，信道大多数具有频率的选择性，多径传输产生了信号的相干衰落与符号干扰，短波通信的性能在很大程度上取决于系统设计对信道传输补偿的效果。

短波信道通常情况下是一种缓慢变化的信道，多径延迟典型值2～8ms，多普勒频率扩展的典型值0.1Hz，多普勒频移在0.01～10Hz范围内变动，在高纬度地区多径延迟可达13ms以上，多普勒扩展可达73Hz。

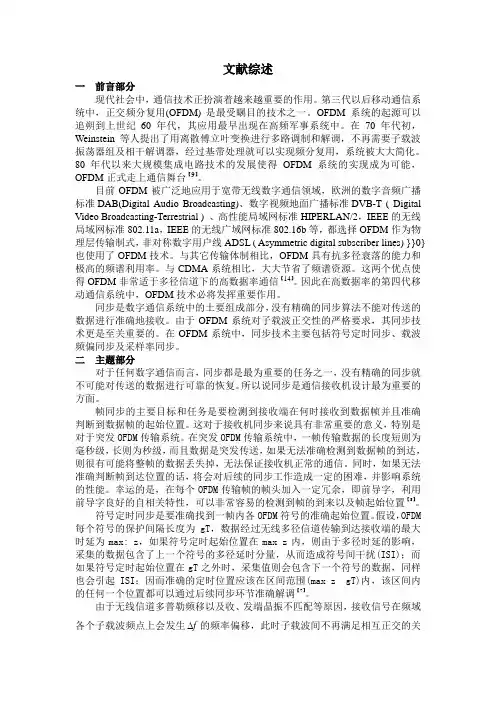

文献综述一前言部分现代社会中，通信技术正扮演着越来越重要的作用。

第三代以后移动通信系统中，正交频分复用(OFDM)是最受瞩目的技术之一。

OFDM系统的起源可以追朔到上世纪60年代，其应用最早出现在高频军事系统中。

在70年代初，Weinstein等人提出了用离散傅立叶变换进行多路调制和解调，不再需要子载波振荡器组及相干解调器，经过基带处理就可以实现频分复用，系统被大大简化。

80年代以来大规模集成电路技术的发展使得OFDM系统的实现成为可能，OFDM正式走上通信舞台【9】。

目前OFDM被广泛地应用于宽带无线数字通信领域，欧洲的数字音频广播标准DAB(Digital Audio Broadcasting)、数字视频地面广播标准DVB-T ( Digital Video Broadcasting-Terrestrial ) 、高性能局域网标准HIPERLAN/2，IEEE的无线局域网标准802.11a，IEEE的无线广域网标准802.16b等，都选择OFDM作为物理层传输制式，非对称数字用户线ADSL ( Asymmetric digital subscriber lines) }}0}也使用了OFDM技术。

与其它传输体制相比，OFDM具有抗多径衰落的能力和极高的频谱利用率。

与CDMA系统相比，大大节省了频谱资源。

这两个优点使得OFDM非常适于多径信道下的高数据率通信【14】。

因此在高数据率的第四代移动通信系统中，OFDM技术必将发挥重要作用。

同步是数字通信系统中的土要组成部分，没有精确的同步算法不能对传送的数据进行准确地接收。

由于OFDM系统对子载波正交性的严格要求，其同步技术更是至关重要的。

在OFDM系统中，同步技术主要包括符号定时同步、载波频偏同步及采样率同步。

二主题部分对于任何数字通信而言，同步都是最为重要的任务之一，没有精确的同步就不可能对传送的数据进行可靠的恢复。

所以说同步是通信接收机设计最为重要的方面。
