【物理】九年级全册全套精选测试卷同步检测(Word版 含答案)

【物理】九年级物理全册全套精选测试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。

【物理】人教版九年级物理上册全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

【物理】九年级全册全套精选测试卷试卷（word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

【物理】九年级上册全册全套精选测试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

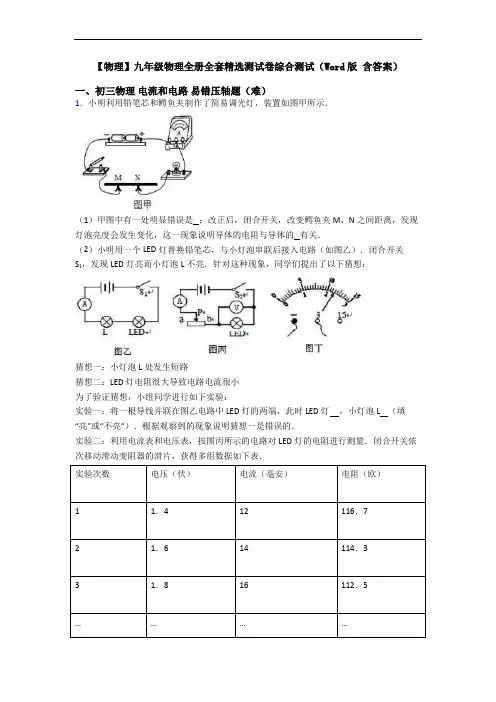

【物理】九年级物理全册全套精选测试卷综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

【物理】人教版九年级上册物理全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯28110-⨯8110-⨯0．35110-⨯38310-⨯8210-⨯0．155410-⨯48310-⨯8210-⨯0．2513.510-⨯58210-⨯8110-⨯0．254.510-⨯6 8410-⨯ 8310-⨯ 0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。

将表格填写完整______ 。

（2）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，甲球带正电荷，电荷量为1q ，乙球带负电荷，电荷量为2q 。

为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在乙球的右边某位置放上一个电荷量为3q 的小球丙，此时恰好使得三球均保持静止，则丙球应该带_____（选填“正”或“负”）电荷。

【苏科版物理】九年级物理上册 全册全套精选测试卷同步检测（Word 版 含答案）一、初三物理第十一章 简单机械和功 易错压轴题提优（难） 1．如图是探究杠杆平衡条件的几个实验情景：(1)挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆_______（填“是”或“不是”）平衡状态；(2)如图乙所示，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，杠杆将__________（选填“保持不变”、“左端下降”或“右端下降”）；(3)如图丙，取下B 处钩码，改在C 处用细绳竖直向上拉，使杠杆再次在水平位置平衡，则拉力F 为____N （每个钩码重0.5N ）；若将细绳转到虚线位置时，仍使杠杆水平平衡，此时拉力F ___（选填“变小”、“不变”或“变大”），原因是_______；(4)杠杆在生活中应用非常广泛，图丁是脚踩式垃圾桶的结构简图，则杠杆DEF 是_______（选填“省力杠杆”“费力杠杆”和“等臂杠杆”），此种杠杆的好处是_____。

【答案】是 左端下降 0.75 变大 拉力F 的力臂变短 费力杠杆 省距离 【解析】 【分析】 【详解】(1)[1]如图甲所示，杠杆保持静止状态，是平衡状态。

(2)[2]假设一个钩码重力为G ，杠杆上一格为L ，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，则杠杆左端有339G L GL ⨯=右端有248G L GL ⨯=则98GL GL >杠杆会出现左端下降的情况。

(3)[3]假设杠杆上一格为L ，A 处力臂为2L ，C 处力臂为4L ，每个钩码重0.5N ，根据杠杆平衡条件有430.5N 2F L L ⨯=⨯⨯则C 处拉力F 为30.5N 20.75N 4LF L⨯⨯==[4][5]若将细绳转到虚线位置时，拉力F的力臂变短，A处的作用力、力臂不变，仍要使杠杆水平平衡，根据杠杆平衡条件可知，此时拉力F将变大。

【物理】九年级全册全套精选测试卷检测题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。

测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。

【答案】U RI闭合S 1断开S 2，读出电流表A 的示数I 0 闭合S 2断开S 1，读出电流表A 的示数I X 00x x xR I R U I I == 【解析】【详解】 第一空．在“用伏安法测电阻”的实验中，用到的实验原理是U R I= ； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5ΩU I R == ，确定电流表的量程为0~0.6A 。

滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图 ；第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。

首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：；第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得x x R U I =； 第六空．由操作步骤a ，b 可得00x x xR I R U I I ==。

【物理】九年级物理全册全套精选测试卷测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。

【物理】九年级物理全册全套精选测试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．实验室备有下列器材：A．待测定值电阻R x：阻值在49～52Ω之间B．滑动变阻器：最大阻值如图甲C．滑动变阻器：最大阻值如图乙D．定值电阻R0：阻值20ΩE．电压表V：测量范围0～3VF．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻R x的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________（填器材前面的序号字母）．（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S掷向1，由________（填“a至b”或“b至a”）移动滑动变阻器的滑片P 至某一位置，读出V表的示数为2.5V；Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根据小明的测量数据可以得到待测电阻的阻值R x=________Ω．【答案】C b至a 50【解析】【分析】【详解】（1）根据串联电路的分压特点可知，若接最大阻值为20Ω的滑动变阻器时，根据串联电路电压与与电阻成正比的规律，电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲＝＞3V,即此滑动变阻器的最大阻值过小，故应选择最大阻值较大的C规格的滑动变阻器．（2）将开关S掷向1时，因开关闭合前，保护电路的滑动变阻器处于最大阻值的b，由b至a移动滑动变阻器的滑片P至某一位置，如下图所示：则，X XXU U UIR R-＝＝,即2.5V 4.5V 2.5VXR R-＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变，将开关S掷向2时，如下图所示：则00'U U UIR R＝＝-,即1.5V 4.5V 1.5V20ΩR＝-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得：50ΩXR＝．【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压，再与电压表的量程相比较即可选择滑动变阻器的规格；闭合开关前，保护电路的滑动变阻器处于最大阻值处；当开关S掷向1时，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压；保持滑动变阻器滑片P的位置不变，将开关S掷向2时，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据串联电路的电流特点和欧姆定律分别得出等式，解等式即可求出待测电阻的阻值．2．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快3．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如下右图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是_____的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．Ib/A Ic/A Ia/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是_____．（3）请你对接下来的实验提出改进措施（一条即可）_____．【答案】断开 选用规格相同的（或电阻相同）灯泡进行实验 换用不同的灯泡进行实验，多次测量获得多组数据等【解析】【分析】【详解】（1）[1]为保护电路安全，在连接电路过程中，开关应该是断开．（2）[2]两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同（或电阻相同），从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验．（3）[3]为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次测量获得多组数据等．4．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整．（____）（2）连接电路后，小明把电流表接入图甲的A 处，闭合开关S 后，发现小灯泡1L 不亮，2L 亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A 处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B 、C 两处测电流，并把电流表的示数记录在下表中．A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I ______ 0.15 0.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A 、B 、C 三处的电流．方案二：在图甲的基础上，只改变电源电压，测出A 、B 、C 三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A 、B 、C 三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）．小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中．实验次序 A 处的电流/A A I B 处的电流/A B I C 处的电流/A C I 10.12 0.18 0.30 20.14 0.21 0.35 3 0.20 0.30 0.50 请你根据小明的实验步骤和有关数据回答下列问题：①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）．【答案】 1L 支路有断路 0.10 各支路电流之和 一 断开 二【解析】【分析】【详解】(1)[1]由电路图可知，两灯泡并联，因此可得实物图如下：；(2)[2]电流表无示数说明电路不通，即1L 支路有断路；[3]由图丙可知，A 处电流为0.1A ；[4]由表格数据可知，干路C 处电流，等于A 支路，B 支路电流之和，因此可得并联电路中干路电流等于各支路电流之和；(3)[5] 方案二和方案三：换用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故不可行；[6]为了保护电路，在拆电路改装时，开关必须断开；[7] 分析A、B两处的电流的变化关系可知，通过A处电流的变化倍数和通过B电流的变化倍数相等，说明选择的实验方案是二．5．为了验证并联电路电流关系，小明设计了如图甲电路进行实验。
