数字时钟设计实验报告47686

单片机数字时钟设计实训报告系别专业姓名学号摘要单片机是把中央处理器CPU,随即存取存储器RAM,只读存储器ROM,定时器/计数器以及输入/输出即I/O接口电路等主要计算机部件，集成在一块集成电路上的微机。

虽然只是一个芯片，但从组成和功能上来看，已具备微型系统的属性。

单片机的发展经历了4个阶段，其向着低功耗CMOS化，微型单片化，主流与多品种共存的方向发展。

单片机在工业自动化，仪器仪表，家用电器，信息和通讯产品及军事方面得到了广泛应用。

另外，其发展前景不错。

本次实训以设计制作数字时钟为例，来加深我们对单片机特性和功能的了解，加强我们的编程思想。

为今后从事单片机程序产品的开发，打下了良好的理论与实践基础。

理论服务于实践，将知识转化为能力，也是本次试训的另一个重要目的。

目录一、整体设计方案 (3)1. 方案设计要求 (3)2. 方案设计与论证 (3)3. 整体设计框图 (4)二、数字时钟的硬件设计 (4)1. 最小系统设计 (4)2. LED显示电路 (8)3. 键盘控制电路 (9)4. 数字时钟的原理图 (10)三、数字时钟的软件设计 (11)1. 系统软件设计流程图 (11)2. 数字时钟主程序 (14)四、调试与仿真 (18)1. 数字时钟系统PROTUES仿真 (18)2. 软件与硬件调试 (19)3. 系统性能测试与功能说明 (19)4. 出现问题及解决 (19)五、实验结论 (20)六、心得体会 (21)附录：1.原器件清单 (22)2.参考文献 (22)一、整体方案设计1. 方案设计要求设计制作一个数字时钟，要求能实现基本走时，并以数字形式显示时、分、秒；采用24小时制；能校时、校分、校秒；也可以添加其他功能.2. 方案设计与论证方案一：采用各种纯数字芯片实现数字时钟的设计。

优点：各个模块功能清晰，电路易于理解实现。

缺点：各个模块功能已定不能进行智能化调整，整体电路太庞大。

方案二：采用 FPGA模块用硬件语言实现功能。

一、实习目的本次实习旨在通过设计和制作数字电子时钟，加深对数字电路基本原理、电子元器件性能及电路设计方法的理解。

通过实际操作，掌握数字电子钟的设计、制作、调试和故障排除等技能，提高动手能力和创新意识。

二、实习内容1. 数字电子钟电路设计（1）电路组成：数字电子钟主要由振荡器、分频器、计数器、译码显示、报时电路和校时电路等部分组成。

（2）电路设计：采用555定时器构成振荡器产生1Hz的脉冲信号，通过分频器得到1Hz的秒脉冲信号。

计数器采用异步十进制计数器74LS90，实现秒、分、时的计数。

译码显示采用共阳极LED数码管，显示当前时间。

报时电路由门电路和蜂鸣器构成，实现整点报时功能。

校时电路由按键和计数器构成，实现手动校时功能。

2. 元器件选型（1）振荡器：选用555定时器，其频率稳定，易于调整。

（2）分频器：选用CD4060，具有分频功能，可方便地实现秒、分、时的计数。

（3）计数器：选用74LS90，具有异步计数功能，可方便地实现秒、分、时的计数。

（4）译码显示：选用共阳极LED数码管，显示清晰，功耗低。

（5）报时电路：选用门电路和蜂鸣器，实现整点报时功能。

（6）校时电路：选用按键和计数器，实现手动校时功能。

3. 电路制作与调试（1）电路制作：根据电路原理图，焊接电路板，连接元器件。

（2）电路调试：首先检查电路连接是否正确，然后逐个模块进行调试。

调试过程中，注意观察数码管显示是否正常，报时是否准确，校时是否方便。

三、实习过程1. 设计电路原理图：根据数字电子钟的功能和性能要求，设计电路原理图。

2. 选择元器件：根据电路原理图，选择合适的元器件。

3. 制作电路板：根据电路原理图，制作电路板。

4. 焊接元器件：将元器件焊接在电路板上。

5. 电路调试：逐个模块进行调试，确保电路功能正常。

6. 故障排除：在调试过程中，若出现故障，分析原因，进行修复。

四、实习结果1. 成功设计并制作了数字电子钟，实现了秒、分、时的计数，整点报时和手动校时等功能。

一、摘要本次实训旨在通过设计和制作一个数字时钟，加深对数字电子技术理论知识的理解，提高动手实践能力。

在实训过程中，我们学习了数字钟的原理、电路设计、元件选择、焊接调试等技能。

最终，我们成功制作出了一个具有时、分、秒显示功能的数字时钟，并通过实际运行验证了其功能。

二、实训目的1. 掌握数字电子钟的原理和设计方法。

2. 熟悉常用数字电路元件的功能和特性。

3. 提高动手实践能力，培养创新意识。

4. 增强团队协作精神，提高沟通能力。

三、实训内容1. 数字钟原理数字钟是一种将时间信息转换为数字信号，并通过数码管显示的电子计时设备。

其基本原理是利用石英晶体振荡器产生稳定的时钟信号，通过计数器进行计数，并通过译码器和数码管显示时间。

2. 电路设计本次实训采用以下电路设计：（1）时钟信号产生：利用555定时器产生1Hz的时钟信号。

（2）秒计数器：采用CD4060计数器，实现秒的计数。

（3）分计数器：采用CD4518计数器，实现分的计数。

（4）时计数器：采用CD4518计数器，实现时的计数。

（5）译码器：采用CD4511译码器，将计数器的输出信号转换为数码管所需的信号。

（6）数码管显示：采用共阴极七段数码管，显示时、分、秒。

3. 元件选择本次实训选用的元件如下：（1）时钟信号产生：555定时器、电阻、电容。

（2）计数器：CD4060、CD4518。

（3）译码器：CD4511。

（4）数码管显示：共阴极七段数码管。

（5）其他元件：电阻、电容、电位器、晶体管、开关等。

4. 焊接调试（1）按照电路图进行元件焊接。

（2）检查电路连接是否正确，并进行初步调试。

（3）调整电位器，使数码管显示正确的时间。

（4）测试电路功能，确保时、分、秒显示准确。

四、实训总结1. 通过本次实训，我们掌握了数字电子钟的原理和设计方法，熟悉了常用数字电路元件的功能和特性。

2. 在实训过程中，我们提高了动手实践能力，培养了创新意识。

3. 团队协作精神得到了加强，沟通能力得到提高。

数字钟实验报告5篇范文第一篇：数字钟实验报告数字钟实验报告班级：电气信息i类112班实验时间：实验地点：指导老师：目录一、实验目的-----------------3二、实验任务及要求--------3三、实验设计内容-----------3(一)、设计原理及思路3（二）、数字钟电路的设计--------------------------4(1)电路组成---------4(2)方案分析---------10(3)元器件清单------11四、电路制版与焊接---------11五、电路调试------------------12六、实验总结及心得体会---13七、组员分工安排------------19一、实验目的：1．学习了解数码管，译码器，及一些中规模器件的逻辑功能和使用方法。

2．学习和掌握数字钟的设计方法及工作原理。

熟悉集成电路的引脚安排，掌握各芯片的逻辑功能及使用方法了解面包板结构及其接线方法。

3．了解pcb板的制作流程及提高自己的动手能力。

4．学习使用protel软件进行电子电路的原理图设计、印制电路板设计。

5．初步学习手工焊接的方法以及电路的调试等。

使学生在学完了《数字电路》课程的基本理论，基本知识后，能够综合运用所学理论知识、拓宽知识面，系统地进行电子电路的工程实践训练，学会检查电路的故障与排除故障的一般方法锻炼动手能力，培养工程师的基本技能，提高分析问题和解决问题的能力。

二、实验任务及要求1．设计一个二十四小时制的数字钟，时、分、秒分别由二十四进制、六十进制、六十进制计数器来完成计时功能。

2．能够准确校时，可以分别对时、分进行单独校时，使其到达标准时间。

3．能够准确计时，以数字形式显示时、分，发光二极管显示秒。

4.根据经济原则选择元器件及参数；5..小组进行电路焊接、调试、测试电路性能，撰写整理设计说明书。

三、实验设计内容1、设计原理及思路 3．1数字钟的构成数字钟一般由振荡器、分频器、计数器、译码器、显示器、较时电路、报时电路等部分组成，这些都是数字电路中应用最广的基本电路3．2原理分析数字钟实际上是一个对标准频率（1hz）进行计数的计数电路。

数字时钟实验报告一、实验目的本次数字时钟实验的主要目的是设计并实现一个能够准确显示时、分、秒的数字时钟系统，通过该实验，深入理解数字电路的原理和应用，掌握计数器、译码器、显示器等数字电路元件的工作原理和使用方法，提高电路设计和调试的能力。

二、实验原理1、时钟脉冲产生电路时钟脉冲是数字时钟的核心，用于驱动计数器的计数操作。

本实验中，采用石英晶体振荡器产生稳定的高频脉冲信号，经过分频器分频后得到所需的秒脉冲信号。

2、计数器电路计数器用于对时钟脉冲进行计数，分别实现秒、分、时的计数功能。

秒计数器为 60 进制，分计数器和时计数器为 24 进制。

计数器可以由集成计数器芯片（如 74LS160、74LS192 等）构成。

3、译码器电路译码器将计数器的输出编码转换为能够驱动显示器的信号。

常用的译码器芯片有 74LS47（用于驱动共阳数码管）和 74LS48（用于驱动共阴数码管）。

显示器用于显示数字时钟的时、分、秒信息。

可以使用数码管（LED 或 LCD）作为显示元件。

三、实验器材1、集成电路芯片74LS160 十进制计数器芯片若干74LS47 BCD 七段译码器芯片若干74LS00 与非门芯片若干74LS10 三输入与非门芯片若干2、数码管共阳数码管若干3、电阻、电容、晶振等无源元件若干4、面包板、导线、电源等四、实验步骤1、设计电路原理图根据实验原理，使用电路设计软件（如 Protel、Multisim 等）设计数字时钟的电路原理图。

在设计过程中，要合理布局芯片和元件，确保电路连接正确、简洁。

按照设计好的电路原理图，在面包板上搭建实验电路。

在搭建电路时，要注意芯片的引脚排列和连接方式，避免短路和断路。

3、调试电路接通电源，观察数码管是否有显示。

如果数码管没有显示，检查电源连接是否正确，芯片是否插好。

调整时钟脉冲的频率，观察秒计数器的计数是否准确。

如果秒计数器的计数不准确，检查分频器的连接是否正确，晶振的频率是否稳定。

一、实习背景随着科技的不断发展，数字电子技术在日常生活和工业领域得到了广泛的应用。

为了更好地掌握数字电子技术，提高自身的实践能力，我们小组在实习期间选择了数字电子钟的设计与制作作为课题。

通过本次实习，我们旨在了解数字电子钟的设计原理、电路构成及制作方法，从而提高自身的动手能力和创新思维。

二、实习目的1. 熟悉数字电子钟的设计原理和电路构成；2. 掌握数字电子钟的制作方法，提高动手能力；3. 培养团队合作精神，提高沟通协调能力；4. 深入理解数字电子技术在实际应用中的价值。

三、实习内容1. 研究数字电子钟的设计原理和电路构成；2. 设计数字电子钟的电路图；3. 制作数字电子钟的电路板；4. 调试和测试数字电子钟的性能；5. 撰写实习报告。

四、实习过程1. 研究数字电子钟的设计原理和电路构成在实习前期，我们查阅了大量资料，对数字电子钟的设计原理和电路构成进行了深入研究。

数字电子钟主要由以下几个部分组成：（1）时钟源：提供稳定的时钟信号，如石英晶体振荡器；（2）分频器：将时钟源提供的时钟信号进行分频，得到时、分、秒的计数脉冲；（3）计数器：对分频器输出的计数脉冲进行计数，得到时、分、秒的数值；（4）译码器：将计数器的输出信号转换为数码管的显示信号；（5）数码管：显示时、分、秒的数值；（6）按键电路：实现时钟的校时、校分、报时等功能。

2. 设计数字电子钟的电路图在了解数字电子钟的电路构成后，我们根据电路原理和实际需求，设计了数字电子钟的电路图。

电路图主要包括以下部分：（1）时钟源：采用石英晶体振荡器；（2）分频器：采用14分频电路，得到1Hz的时钟信号；（3）计数器：采用十进制计数器，分别对时、分、秒进行计数；（4）译码器：采用七段译码器，将计数器的输出信号转换为数码管的显示信号；（5）数码管：采用共阳极七段数码管，显示时、分、秒的数值；（6）按键电路：采用单片机控制按键输入，实现时钟的校时、校分、报时等功能。

数字钟实验报告引言：数字钟是一种使用数字显示时间的时钟，它已经成为我们日常生活中不可或缺的一部分。

通过数字钟，我们可以准确地了解当前的时间，从而更好地安排自己的生活。

本实验旨在探究数字钟的原理和制作过程，并通过实际的制作过程加深对数字钟的了解。

一、原理介绍数字钟的原理基于电子技术和计时器的结合。

其中，主要包括以下几个部分：时钟芯片、数码管、控制电路以及电源等。

1.时钟芯片：时钟芯片是数字钟的核心部件，它内置了计时器和时钟功能。

通过时钟芯片，我们可以实现时间的自动更新和准确显示。

2.数码管：数码管是数字钟的显示部分，它由数根发光二极管组成，能够显示0-9的数字。

通过不同的控制电流和电压，数码管可以根据时钟芯片的指令来显示相应的数字。

3.控制电路：控制电路是连接时钟芯片和数码管之间的桥梁，它负责将时钟芯片输出的信号转换为数码管可识别的信号。

控制电路可以通过编码器、解码器和集线器等元件来实现。

4.电源：电源为数字钟提供所需的电能，将电能转换为供时钟芯片和数码管正常工作所需的电流和电压。

二、实验准备在进行实验之前，我们需要准备以下实验器材：晶体管、电阻器、电容器、发光二极管、电线、焊接工具等。

1.选择晶体管：在制作数字钟的过程中，我们需要选择合适的晶体管来实现数字的显示。

常见的晶体管有阳极、阴极共阳、阴极共阴等。

根据所需的显示效果选择不同类型的晶体管。

2.电阻器和电容器：电阻器和电容器是控制电路的重要组成部分，它们能够限制电流和调节电压，从而保证数字钟的正常工作。

3.焊接工具：焊接工具是将各个器材连接在一起的关键。

使用焊接工具进行焊接时，需要注意操作安全，确保焊点牢固。

三、实验步骤通过以下步骤，我们可以逐步完成数字钟的制作：1.划定电路板：首先，我们需要在电路板上进行标记，划定数字钟的各个部分的位置。

这一步骤旨在确保各个元件的安装位置准确无误。

2.安装元件：接下来，我们可以一步步安装各个元件。

首先，焊接晶体管和电阻器等固定元件，然后进行焊接。

一、实习背景随着科技的不断发展，电子技术在各个领域得到了广泛应用。

数字时钟作为一种常见的电子设备，在日常生活中具有很高的实用价值。

为了提高自身实践能力，我参加了数字时钟的实习课程，通过实际操作，了解了数字时钟的设计原理和制作方法。

二、实习目的1. 掌握数字时钟的基本原理和设计方法。

2. 提高电子制作和调试技能。

3. 培养团队合作精神，提高沟通能力。

三、实习内容1. 数字时钟的组成数字时钟主要由以下几个部分组成：（1）振荡器：产生时钟信号，为时钟电路提供稳定的时钟源。

（2）分频器：将振荡器产生的时钟信号分频，得到秒脉冲信号。

（3）计数器：对秒脉冲信号进行计数，得到时、分、秒的数值。

（4）译码器：将计数器输出的数值转换为七段数码管显示的信号。

（5）显示器：将译码器输出的信号转换为可视的数字显示。

2. 数字时钟的设计与制作（1）设计要求根据实习要求，设计的数字时钟应具备以下功能：1）显示时、分、秒；2）采用BCD码形式输出；3）具有时钟调整功能；4）具有闹钟功能。

（2）设计步骤1）选择合适的电子元件，如振荡器、分频器、计数器、译码器、显示器等。

2）绘制电路原理图，确定各元件的连接方式。

3）根据原理图，进行PCB板设计，布局和布线。

4）制作PCB板，焊接元件。

5）调试电路，确保时钟功能正常。

6）测试闹钟功能，确保其准确性。

3. 实习过程在实习过程中，我们首先了解了数字时钟的基本原理，然后根据设计要求，选择合适的电子元件。

在绘制电路原理图时，我们严格按照设计要求进行，确保电路的稳定性和可靠性。

在PCB板设计过程中，我们注重布局和布线，力求提高电路的散热性能和抗干扰能力。

在焊接过程中，我们遵循焊接规范，确保焊接质量。

最后，我们对电路进行调试和测试，确保时钟功能正常。

四、实习成果通过本次实习，我们成功制作了一台具有时、分、秒显示和闹钟功能的数字时钟。

在实习过程中，我们不仅掌握了数字时钟的设计原理和制作方法，还提高了电子制作和调试技能。

数字钟课程设计实习报告一、实习目的与要求本次数字钟课程设计实习旨在让同学们熟悉数字电路的设计与实践，掌握集成电路的引脚安排、各芯片的逻辑功能及使用方法，了解面包板结构及其接线方法，培养同学们动手实践能力和问题解决能力。

实习要求设计并制作一个数字电子钟，具体要求如下：1. 显示时、分、秒，时间以24小时为一个周期；2. 具有校时功能，可以分别对时、分进行单独校正；3. 计时过程具有报时功能，当时间到达整点前5秒进行蜂鸣报时；4. 保证计时的稳定及准确，须由晶体振荡器提供表针时间基准信号。

二、实习过程1. 设计原理及其框图数字钟的构成实际上是一个对标准频率（1HZ）进行计数的计数电路。

由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。

通常使用石英晶体振荡器电路构成数字钟，其一般构成框图如下：图1 数字钟的组成框图2. 电路设计本次实习采用32768HZ晶振产生振荡脉冲，然后经过CD4060分频后得到2HZ脉冲，再经过74LS74（D触发器）2分频得到1HZ脉冲，由74HC161计数器计数再经CD4511译码器译码后产生驱动数码显示器的信号，使数码显示器呈现出时、分、秒对应的计时数字。

电路还增加了校正电路和整点报时电路，时、分、秒都可手动按键校正，使其准确的工作，在整点的时候发出警报，在每个整点前鸣叫五次低音（500Hz），整点时再鸣叫一次高音（1000Hz）。

3. 元器件及参数选择本次实习所需元器件及参数如下：（1）石英晶体振荡器：32768HZ；（2）CD4060：分频系数为1024；（3）74LS74：D触发器；（4）74HC161：十进制计数器；（5）CD4511：BCD至七段译码器；（6）数码显示器：7段LED；（7）晶体管：放大报警声音；（8）蜂鸣器：报警声音输出。

4. 电路仿真与调试在电路设计完成后，使用Multisim软件进行电路仿真，验证电路功能的正确性。

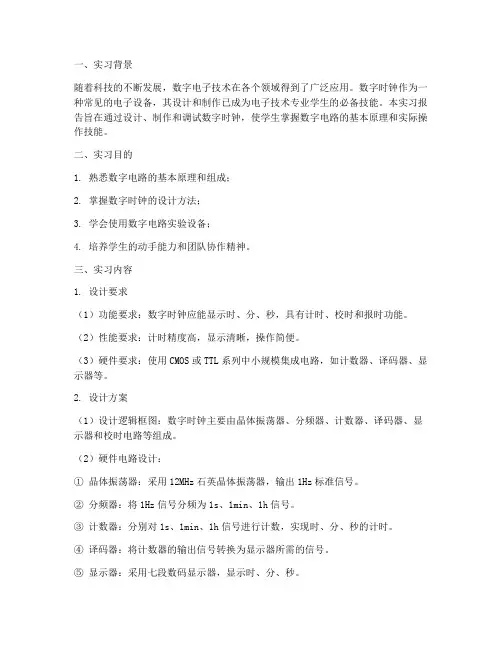

一、实习背景随着科技的不断发展，数字电子技术在各个领域得到了广泛应用。

数字时钟作为一种常见的电子设备，其设计和制作已成为电子技术专业学生的必备技能。

本实习报告旨在通过设计、制作和调试数字时钟，使学生掌握数字电路的基本原理和实际操作技能。

二、实习目的1. 熟悉数字电路的基本原理和组成；2. 掌握数字时钟的设计方法；3. 学会使用数字电路实验设备；4. 培养学生的动手能力和团队协作精神。

三、实习内容1. 设计要求（1）功能要求：数字时钟应能显示时、分、秒，具有计时、校时和报时功能。

（2）性能要求：计时精度高，显示清晰，操作简便。

（3）硬件要求：使用CMOS或TTL系列中小规模集成电路，如计数器、译码器、显示器等。

2. 设计方案（1）设计逻辑框图：数字时钟主要由晶体振荡器、分频器、计数器、译码器、显示器和校时电路等组成。

（2）硬件电路设计：① 晶体振荡器：采用12MHz石英晶体振荡器，输出1Hz标准信号。

② 分频器：将1Hz信号分频为1s、1min、1h信号。

③ 计数器：分别对1s、1min、1h信号进行计数，实现时、分、秒的计时。

④ 译码器：将计数器的输出信号转换为显示器所需的信号。

⑤ 显示器：采用七段数码显示器，显示时、分、秒。

⑥ 校时电路：通过按键输入校时信号，实现时、分的校准。

（3）软件设计：编写程序，实现数字时钟的功能。

3. 制作与调试（1）制作：根据设计方案，选用合适的元器件，进行电路板焊接和元器件安装。

（2）调试：对电路进行测试，确保各部分功能正常。

调试过程中，注意观察电路状态，及时发现问题并解决。

四、实习成果1. 成功制作了一台具有计时、校时和报时功能的数字时钟。

2. 掌握了数字电路的基本原理和设计方法。

3. 学会了使用数字电路实验设备，提高了动手能力。

4. 培养了团队协作精神。

五、实习心得1. 在设计过程中，要充分了解各个元器件的功能和特性，合理选择元器件。

2. 电路设计要遵循一定的规范，如电路布局、走线等。

电子课程设计题目：数字时钟数字时钟设计实验报告一、设计要求：设计一个24小时制的数字时钟;要求：计时、显示精度到秒；有校时功能;采用中小规模集成电路设计;发挥：增加闹钟功能;二、设计方案：由秒时钟信号发生器、计时电路和校时电路构成电路;秒时钟信号发生器可由振荡器和分频器构成;计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示;校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时;三、电路框图：图一 数字时钟电路框图四、电路原理图：一秒脉冲信号发生器秒脉冲信号发生器是数字电子钟的核心部分,它的精度和稳定度决定了数字钟的质量;由振荡器与分频器组合产生秒脉冲信号;振荡器: 通常用555定时器与RC 构成的多谐振荡器,经过调整输出1000Hz 脉冲;分频器: 分频器功能主要有两个,一是产生标准秒脉冲信号,一是提供功能扩展电路所需要的信号,选用三片74LS290进行级联,因为每片为1/10分频器,三片级联好获得1Hz 标准秒脉冲;其电路图如下：图二 秒脉冲信号发生器二秒、分、时计时器电路设计秒、分计数器为60进制计数器,小时计数器为24进制计数器;60进制——秒计数器秒的个位部分为逢十进一,十位部分为逢六进一,从而共同完成60进制计数器;当计数到59时清零并重新开始计数;秒的个位部分的设计：利用十进制计数器译码器 译码器 译码器时计数器24进制 分计数器 60进制 秒计数器 60进制校 时 电 路秒信号发生器CD40110设计10进制计数器显示秒的个位 ;个位计数器由0增加到9时产生进位,连在十位部计数器脉冲输入端CP,从而实现10进制计数和进位功能;利用74LS161和74LS11设计6进制计数器显示秒的十位 ,当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端,同时产生一个脉冲给分的个位;其电路图如下：图三 60进制--秒计数电路60进制——分计数电路分的个位部分为逢十进一,十位部分为逢六进一,从而共同完成60进制计数器;当计数到59时清零并重新开始计数;秒的个位部分的设计：来自秒计数电路的进位脉冲使分的个位加1,利用十进制计数器CD40110设计10进制计数器显示秒的个位 ;个位计数器由0增加到9时产生进位,连在十位部计数器脉冲输入端CP,从而实现10进制计数和进位功能;利用74LS161和74LS11设计6进制计数器显示秒的十位 ,当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端,同时产生一个脉冲给时的个位;其电路图如下：图四 60进制--分计数电路24进制——时计数电路来自分计数电路的进位脉冲使时的个位加,个位计数器由0增加到9是产生进位,连在十位计数器脉冲输入端CP,当十位计到2且个位计到3是经过74LS11与门产生一个清零信号,将所有CD40110清零;其电路图如下：图五 24进制--时计数电路译码显示电路译码电路的功能是将秒、分、时计数器的输出代码进行翻译,变成相应的数字;用以驱动LED七段数码管的译码器常用的有74LS148;74LS148是BCD-7段译码器/驱动器,输出高电平有效,专用于驱动LED七段共阴极显示数码管;若将秒、分、时计数器的每位输出分别送到相应七段数码管的输入端,便可以进行不同数字的显示;在译码管输出与数码管之间串联电阻R作为限流电阻;其电路图如下：图六译码显示电路校时电路校时电路是数字钟不可缺少的部分,每当数字钟与实际时间不符时,需要根据标准时间进行校时;一般电子表都具有时、分、秒等校时功能;为了使电路简单,在此设计中只进行分和小时的校时;“快校时”是通过开关控制,使计数器对1Hz校时脉冲计数;图中S1为校正用的控制开关,校时脉冲采用分频器输出的1Hz脉冲,当S1为“0”时可以进行“快校时”; 其电路图如下：+5V图七校队电路五、实验方法：1、秒脉冲产生部分采用555多谐振荡器产生1HZ频率信号,作为秒脉冲及整体电路的信号输入部分;其仿真电路图如下图所示：图八秒脉冲发生器仿真电路2、计数电路电子钟计时分为小时、分钟和秒,其中小时为二十四进制,分钟和秒均为六十进制,输出可以用数码管显示,所以要求二十四进制为00000000~00100100计数,六十进制为00000000~01100000计数,并且均为8421码编码形式;（1）小时计数——二十四进制电路仿真用两片74LS160N分A片、B片设计一个一百进制的计数器,在2400100100处直接取出所有为1的端口,经过输入与非门74LS00D,再给两个清零端CLR;使用74LS160N异步清零功能完成二十四进制循环,计数范围为0~23;然后用七段显示译码器74LS47D将A、B两片74LS160N的输出译码给LED数码管;仿真电路如图九所示; ：图九 24进制——时计数器仿真电路（2）分钟、秒计数——六十进制电路仿真此电路类似于二十四进制计数器,采用74LS160N设计出一百进制的计数器,在6001100000处直接取出所有为1的端口,经过输入与非门74LS00D,再给两个清零端CLR;使用74LS160N异步清零功能完成六十进制循环,计数范围为0~59;然后用七段显示译码器74LS47D将A、B两片74LS160N的输出译码给LED数码管;仿真电路如图所示：图十 60进制——秒计数器仿真电路图十一 60进制——分计数器仿真电路（四）校时校分秒电路;数字钟应具有分校正和时校正功能,因此,应截断分个位和时个位的直接计数通路,并采用正常计时信号与校正信号可以随时切换的电路接入其中;这里利用两个与非门加一个单刀双掷开关来实现校时功能;第一个74LS00D与非门的输入端一端接清零信号,另一端接第二个与非门的输入端,第二个74LS00D的输入端一端接计数脉冲,另一端接一个单刀双掷开关;开关接通的一段接地,另一端接高电平;当开关打到另一端时,时或分的个位就单独开始计数,这样就能实现校时功能;其电路图如图所示：图十二校分仿真电路六、实验结果和结论：数字时钟仿真电路图如下图所示,在中进行仿真,可以实现数字时钟的显示功能、校时功能;显示功能中,小时实现的是24进制,分和秒实现的是60进制,通过校时电路能够分别校对时和分;图十三数字时钟仿真电路七、设计体会：在本次Multisim仿真过程,从安装软件、选定课题、设计电路、进行仿真、运行结果都自己实际操作完成;在数字时钟设计中,根据老师上课所讲的内容,可以用两片集成十进制同步计数器74LS160D级联为100进制,再利用其异步清零功能,可以分别实现小时的24进制和分秒的60进制;当然,在仿真过程中也遇到了很多困难和问题;比如说,无法直接从秒进位到分和分进位到时,并且在仿真中总是出错;于是自己请教了一些也做数字时钟的同学,同时在网上查找了相关资料,最后终于用两个与非门和单刀双掷开关实现了从秒到分的进位、分到时的进位功能及校准功能;通过本次实验对数电知识有了更深入的了解,将其运用到了实际中来,明白了学习电子技术基础的意义,也达到了其培养的目的;也明白了一个道理：成功就是在不断摸索中前进实现的,遇到问题我们不能灰心、烦躁,甚至放弃,而要静下心来仔细思考,分部检查,找出最终的原因进行改正,这样才会有进步,才会一步步向自己的目标靠近,才会取得自己所要追求的成功;当然,自己的仿真技术和应用能力还是很欠缺的,虽然完成了基本的设计要求,但是很多自己想要的扩展功能还未能实现;而且很多时候会走过很多弯路,浪费了很多不必要的时间;不过,这次设计经历必将使我受益终身,让我明白如何更好的获取知识,如何更好的理论联系实际;今后的学习更需要不断努力,在获得知识的同时获得快乐,真正的主动探索,主动学习,形成自己的思维方式,不断应用,不断进取;。

数字钟课程设计实验报告
实验名称：数字钟课程设计实验
实验目的：设计并制作一款数字钟,学习数字电路的基本构成及工作原理,并深入掌握Verilog 语言的设计和仿真技术。

实验原理：数字钟由时钟电路、驱动电路、显示电路三部分组成。

时钟电路以晶体振荡器为基础,产生高精度的基准时钟信号；驱动电路通过将时钟信号分频、选择和转换,来控制数字显示管的亮灭和数字显示内容；显示电路则将数字经过解码、整合,转换成人类可以识别的时间。

实验步骤：
1. 选择合适的FPGA芯片和数字显示管,根据其接口特点,确定各部分电路的 Pin Assignment。

2. 采用Verilog语言,编写时钟电路模块,实现一个基于晶体振荡器的高精度时钟信号。

3. 编写驱动电路模块,根据时钟信号,实现数字显示管LED的闪烁。

4. 编写显示电路模块,把数码管的8个数字位置写入代码中,并将显示电路模块与时钟电路模块和驱动电路模块相连接。

5. 通过FPGA仿真,进行数字钟模块的验证和测试。

6. 将程序下载到FPGA芯片中,并进行实际调试测试。

实验结果：
本实验设计的数字钟可以按照设定时间进行准确的数字显示,且易于调整时钟的显示时间。

数字钟在 FPGS 上实现良好,实验结果满意。

实验总结：
通过本实验,学习了数字电路的基本构成及工作原理,并深入掌握了Verilog语言的设计和仿真技术。

对于数字电路的实际应用,我有了更加深入的认识。

同时,对于FPGA的开发和调试过程也有了初步的了解,掌握了相关的基本操作和流程。

数字时钟设计实验报告数字时钟设计实验报告引言：在现代社会中，时钟是我们生活中不可或缺的一部分。

无论是在家中、办公室还是在公共场所，我们都可以看到各种各样的时钟。

随着科技的不断发展，数字时钟逐渐取代了传统的指针时钟，成为人们生活中的主流。

本次实验旨在设计一个简单的数字时钟，通过实践来了解数字时钟的原理和工作方式。

一、实验目的本次实验的主要目的是设计一个数字时钟，通过学习数字时钟的原理和工作方式，加深对时钟的理解，并提高对电子电路的实际操作能力。

二、实验原理数字时钟是一种利用数字显示时间的设备，其核心部分是一个时钟芯片和数码管。

时钟芯片负责计时和控制，而数码管则用于显示时间。

时钟芯片通常由晶体振荡器、计数器、分频器和时钟控制电路组成。

三、实验材料和仪器本次实验所需材料和仪器如下：1. 时钟芯片2. 数码管3. 电阻、电容和晶体振荡器4. 电路板和导线5. 电源和示波器四、实验步骤1. 按照电路图连接电路板上的元件，确保连接正确无误。

2. 将时钟芯片插入电路板中，并连接晶体振荡器。

3. 将数码管插入电路板，并连接相应的引脚。

4. 连接电源和示波器，确保电路正常工作。

5. 调节示波器，观察时钟芯片的输出信号。

6. 调试电路，确保数码管能够正确显示时间。

五、实验结果和分析经过调试和测试，我们成功设计出一个简单的数字时钟。

通过示波器观察到时钟芯片的输出信号，可以看到信号的频率和波形变化，进而控制数码管的显示。

数码管能够准确地显示时间，实现了我们的设计目标。

六、实验心得通过本次实验，我对数字时钟的原理和工作方式有了更深入的了解。

通过亲自动手搭建电路，我不仅加深了对电子电路的理解，还提高了对电路调试和故障排除的能力。

此外，我还学会了如何使用示波器观察信号波形，这对我今后的学习和工作都具有重要意义。

结论：本次实验成功设计出一个简单的数字时钟，通过实践加深了对数字时钟的理解和对电子电路的掌握。

通过亲自动手操作，我不仅学到了知识，还培养了动手能力和解决问题的能力。

数字时钟电路设计实验报告
实验目的：
本实验的目的是设计一台数字时钟电路，通过对时钟的设置和调整，实现准确计时和时间显示功能，同时训练学生的电路设计能力。

实验设备：
本实验所需设备包括数字电路实验板、电源、示波器、数字万用表等。

实验原理：
数字时钟电路主要由定时器、锁存器、计数器、时钟发生器、数码显示器、按键等部件组成。

其中，时钟发生器是严格按照预设的时间间隔输出脉冲信号，计数器用于计数，锁存器用于锁存一定的时间值，数码显示器用于显示时间信息。

实验步骤：
1.准备工作：将数字电路实验板连接到电源上，调节电源电压为正常值。

将示波器连接到电路中，以便观察电路工作情况。

2.电路设计：根据实验要求设计数字时钟电路，并将其连入数字电路实验板中。

根据实验需要确定计数器、锁存器、时钟发生器和数码显示器的接口，设置时钟发生器的工作频率和计数器的计数值。

3.测试电路：打开电源，观察数码显示器是否能够正常显示时间信息。

对电路进行调试，确保计时准确、时间显示准确。

4.时钟调整：通过按键对时钟进行调整，完成对时间的设置和运行。

实验结果：
经过设计、连接、调试和测试，数字时钟电路的工作稳定，能够准确计时、显示时间信息，并支持时间的设置和调整。

实验总结：
本次实验通过数字时钟电路的设计与调试，提高学生的电路设计
能力，让学生掌握数字电路设计的基本原理和方法，增强学生的创新能力和实践能力，是一次非常有益的实验训练。

数字电子时钟实验报告
《数字电子时钟实验报告》
实验目的：通过实验，掌握数字电子时钟的工作原理和制作方法，加深对数字
电子电路的理解。

实验器材：数字电子时钟电路板、数字电子元件（如集成电路、LED显示屏、
电阻、电容等）、电源、示波器、万用表等。

实验原理：数字电子时钟是一种利用集成电路和数字显示器构成的时钟，通过
数字电路实现时间的显示和计时功能。

其基本原理是利用集成电路进行时钟信
号的处理和分频，然后将处理后的信号通过数字显示器显示出来。

实验步骤：
1. 按照电路图连接数字电子时钟电路板，并接通电源。

2. 使用示波器和万用表对电路进行检测和调试，确保电路连接正确并且工作正常。

3. 调节时钟信号的频率和分频比，使得数字显示器能够正确显示时间。

4. 对电路进行稳定性和可靠性测试，确保时钟能够长时间稳定运行。

实验结果：经过调试和测试，数字电子时钟能够准确显示时间，并且稳定可靠。

通过示波器观察到的时钟信号波形也符合设计要求。

实验结论：通过本次实验，我们深入了解了数字电子时钟的工作原理和制作方法，掌握了数字电子电路的调试和测试技术。

数字电子时钟作为一种常见的数
字电子产品，具有广泛的应用前景，我们在实验中积累了丰富的经验，为今后
的电子产品设计和制作奠定了良好的基础。

通过本次实验，我们不仅学到了知识，还培养了动手能力和实验技能，为今后
的学习和工作打下了坚实的基础。

希望通过今后的实验学习，我们能够不断提高自己的实验能力和创新能力，为科学技术的发展贡献自己的力量。

数字时钟的设计与仿真实习报告【中英文实用版】Title: Design and Simulation Internship Report on Digital ClockTitle: 数字时钟的设计与仿真实习报告Content:The design and simulation internship report on digital clock is presented as follows:一、项目背景With the rapid development of electronic technology, digital clocks have become an essential part of our daily life.The purpose of this internship project is to design a digital clock using electronic design automation (EDA) tools and simulate its functionality.二、设计要求The design requirements for the digital clock are as follows:1.Display the current time in hours, minutes, and seconds.2.Have a built-in alarm function that can be set for specific times.3.Include a power-saving mode that automatically turns off the display when not in use.三、设计与仿真The design and simulation of the digital clock are described as follows:1.Circuit Design: The circuit design of the digital clock involvesselecting appropriate electronic components such as microcontrollers, timers, and display modules.The microcontroller serves as the brain of the clock, handling time calculations and controlling the display.The timers are used to measure the time intervals for updating the display.The display module, typically an LCD or LED panel, shows the current time.2.Software Design: The software design involves writing a program for the microcontroller to control the timing and display functions.The program must handle time calculations, alarm settings, and power-saving modes.The software should also include error detection and correction mechanisms to ensure reliable clock operation.3.Simulation: Using EDA tools, the designed circuit and software are simulated to verify their functionality and performance.The simulation helps to identify potential issues and allows for iterative improvements in the design.The simulation results are analyzed to ensure that the digital clock meets the design requirements.四、实习成果The internship project on the design and simulation of the digital clock has successfully achieved the following outcomes:1.A working digital clock circuit design that displays the current time, has an alarm function, and operates in a power-saving mode.2.A comprehensive understanding of digital clock design principlesand electronic design automation tools.3.Enhanced skills in circuit design, software programming, and simulation analysis.五、总结In conclusion, the design and simulation internship on the digital clock has provided valuable hands-on experience in electronic design and verification.The successful completion of the project has helped to develop a strong foundation in digital clock design and has enhanced the overall understanding of electronic systems.中文内容：一、项目背景随着电子技术的快速发展，数字时钟已经成为我们日常生活中必不可少的一部分。

数字钟实验报告本次实验旨在通过搭建数字钟电路，实现显示时间的功能。

实验所需材料有，数字管、集成电路、电阻、电容、开关、LED灯等。

首先，我们按照电路图连接好各个元件，然后接通电源，观察数字管上显示的时间是否准确。

在实验过程中，我们还发现了一些问题，并进行了相应的解决方法。

在实验开始之前，我们首先对实验所需的元件进行了准备工作。

然后按照电路图连接好数字管、集成电路、电阻、电容、开关等元件，确保连接的稳固性和正确性。

接着，我们接通电源，发现数字管上的显示并不准确，有时会出现闪烁或者停止显示的情况。

经过仔细检查，我们发现是由于电阻值选择不当导致的，于是我们更换了合适的电阻，问题得以解决。

接着，我们对实验中出现的问题进行了总结和分析。

我们发现在电路连接过程中，要特别注意元件之间的连接方式和电阻、电容的数值选择，这对于电路的稳定性和准确性至关重要。

另外，实验中还需要注意防止元件的过热和烧坏，要时刻保持警惕，及时发现并解决问题。

通过本次实验，我们对数字钟的原理和搭建方法有了更深入的了解，也学会了在实际操作中如何发现问题并解决问题。

这对我们今后的学习和工作都具有一定的指导意义。

总的来说，本次实验取得了一定的成果，我们成功搭建了一个能够显示时间的数字钟电路，并且在实验过程中发现了一些问题并进行了解决。

通过这次实验，我们不仅学到了理论知识，也积累了实际操作经验，对我们的专业学习和未来的科研工作都具有一定的帮助和指导意义。

希望通过今后的实验和学习，我们能够进一步提高自己的动手能力和实际操作能力，为将来的科研工作打下坚实的基础。

同时，也希望能够将所学知识应用到实际工程中，为社会发展做出自己的贡献。

数字时钟设计实验报告一、实验目的本次数字时钟设计实验的主要目的是通过运用数字电路的知识和技能，设计并实现一个能够准确显示时、分、秒的数字时钟。

通过这个实验，加深对数字电路中计数器、译码器、显示器等基本组件的理解和运用，提高电路设计和调试的能力。

二、实验原理数字时钟的基本原理是通过对时钟信号进行计数和分频，将时间信息转换为数字信号，并通过译码器和显示器进行显示。

1、时钟信号产生通常使用石英晶体振荡器产生稳定的高频时钟信号，然后通过分频电路将其分频为适合计数的低频信号，如 1Hz 信号用于秒的计数。

2、计数器使用二进制计数器对时钟信号进行计数，分别实现秒、分、时的计数。

秒计数器满60 向分计数器进位，分计数器满60 向时计数器进位。

3、译码器将计数器输出的二进制编码转换为能够驱动显示器的信号，如七段数码管译码器。

4、显示器使用七段数码管或液晶显示器来显示时、分、秒的数字信息。

三、实验器材1、数字电路实验箱2、集成电路芯片：计数器芯片（如 74LS160）、译码器芯片（如74LS47）、与非门芯片（如 74LS00）等3、七段数码管4、电阻、电容、导线等四、实验步骤1、设计电路原理图根据实验原理，使用数字电路设计软件（如 Protel）或手绘的方式设计出数字时钟的电路原理图。

在设计过程中，要合理安排芯片的布局和连线，确保电路的正确性和稳定性。

2、芯片选择与引脚连接根据电路原理图，选择合适的集成电路芯片，并按照芯片的引脚功能进行正确的连接。

在连接过程中，要注意引脚的极性和连接的可靠性，避免虚焊和短路。

3、电路搭建与调试将连接好的芯片和元器件安装在数字电路实验箱上，按照电路原理图进行布线。

接通电源后，使用示波器和逻辑分析仪等工具对电路的各个节点进行测试和调试，观察时钟信号、计数器输出、译码器输出等是否正常。

4、故障排除如果电路出现故障，如数码管不显示、显示错误、计数不准确等，要根据故障现象进行分析和排查。

数字电子钟课程设计实验报告1. 引言本实验旨在设计一个数字电子钟，通过对电子元件的运用和数字电路的设计，实现显示当前时间和日期的功能。

在实验过程中，我们将学习数字电子钟的工作原理，熟悉数字电子元件的连接与使用，并运用已学知识进行设计和实现。

2. 设计思路为了设计一个完整的数字电子钟，我们需要考虑以下几个方面的内容：2.1 时钟模块时钟模块是数字电子钟的核心部分，用于记录和显示当前时间。

我们可以使用实时时钟（RTC）模块来实现这一功能。

RTC模块可以精确地计时，并提供与微处理器的接口。

2.2 显示模块数字电子钟的显示模块需要能够显示当前时间和日期。

常见的显示模块包括LED数码管和液晶显示屏。

我们可以根据实际需求选择合适的显示模块。

2.3 控制模块为了方便用户对数字电子钟进行设置和操作，我们需要设计一个控制模块。

用户可以通过控制模块来调整时间、日期等参数，并进行其他操作。

3. 设计步骤3.1 连接电子元件首先，我们需要连接时钟模块、显示模块和控制模块。

按照时钟模块和显示模块的规格说明，将它们与微处理器连接起来。

同时，根据控制模块的需求，连接控制模块与微处理器。

3.2 编写代码编写代码是实现数字电子钟功能的关键步骤。

在代码中，我们需要实现时钟模块的读取和计时功能，显示模块的显示功能，以及控制模块的参数调整和操作功能。

3.3 调试和测试完成代码编写后，我们需要对数字电子钟进行调试和测试。

首先，确保时钟模块的读取和计时功能正常。

然后，验证显示模块的显示功能是否正确。

最后，通过控制模块进行参数调整和操作，确保所有功能都能够正常运行。

4. 实验结果经过设计、编写代码、调试和测试，我们成功地实现了数字电子钟的功能。

我们的数字电子钟可以准确地显示当前时间和日期，并且具备参数调整和操作功能。

5. 总结与讨论本次实验通过设计数字电子钟，我们对数字电路的基本原理和设计方法有了更深入的理解。

通过实践，我们掌握了连接电子元件、编写代码、调试和测试的基本技能，并成功地实现了数字电子钟的功能。
