第一章纹织物概述第一节认识纹织物一、织物的分类：（按纹样循环及织物表面纹样分）（一）素织物：应用基原组织构成表面素洁的织物。
（二）花织物：1、小花纹织物：用变化组织及联合组织所构成的织物，在多臂机上制织。
2、大花纹织物：简称纹织物，一个花纹循环的经纬丝线数很多，必须在提花机上制织。
二、纹织物与其它织物的区别1、纹织物与小提花织物小提花织物一般在踏盘织机或者多臂织机上形成花纹图案，由于这两种织机所控制的综框数比较有限（一般最多在16-32页），所以小提花织物组织循环或者花纹循环不是很大，花纹变化不多，花纹整体比较简单；而纹织物在提花机上生产，提花机上的龙头通过综丝可以控制上千根甚至上万根的综丝，从而可以控制一个花纹循环的几千根甚至几万根经纱，这样在提花机上织出的织物的花纹图案可以达到循环比较大，花纹图案整体复杂，变化比较多。
2、纹织物与印花织物印花织物是用染料或涂料以印刷方法在织物表面形成图案的织物，通过印花方式，可使织物的表面图案有各种形式的变化，；而纹织物表面的图案是通过织物的经纱和纬纱以一定的排列形式（如色经色纬排列）和一定的结构相互交织形成。
三、纹织物类别介绍纹织物按组织结构分类有简单纹织物、复杂纹织物。
简单纹织物：由一个系统（组）纬纱和一个系统（组）经纱交织而成的大提花织物。
复杂纹织物：由复杂组织作为基础组织而构成的纹织物，如经二重、纬二重等重组织结构，双层、三层等多层组织结构，还有毛巾、起绒、纱罗等纹织物。
第二节纹织物设计内容一、纹织设计和工作步骤：要经过品种设计、纹样设计、意匠、轧纹板、装造、试织等工序。

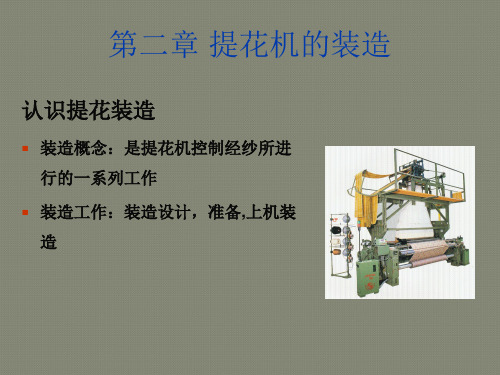

第二章提花装造工艺第一节认识提花机一、提花机分类：（一）按纹织信息输入方式可分为：机械式与电子式（二）按开口类型分：上开口、中开口、下开口、半开口、全开口。
（三）按刀箱的运动情况：单动式与复动式。
二、提花机工作原理：（一）单动式上开口提花机1、提花机各构件名称：（见书第7页）花筒、纹板、横针、竖针、托针板、首线及钩子、通丝、目板、中柱线、综丝、综锤。
牡丹织物纹样设计理念
牡丹是中国传统文化中的重要象征之一，被誉为国花，具有高雅、华贵、典雅的特点，常常被用来表达富贵、吉祥的意义。
基于这样的理念，设计一款牡丹织物纹样可以体现国粹之美，彰显中国文化的独特魅力。
首先，在纹样的设计上，可以将牡丹精致的花朵形状作为主要元素，通过绘制其优美的轮廓线条展示出其典雅的姿态。
在花朵的设计中，可以加入一些独特的细节，如花瓣的纹理、花蕊的细节等，使整个花朵更加立体感和生动。
其次，纹样的颜色选择上可以采用传统的中国红、蓝、紫等色彩，这些颜色不仅与牡丹的花色相得益彰，还寓意着富贵、吉祥。
可以巧妙地运用这些颜色，使整个纹样色彩鲜艳、明快，给人以美好、喜庆的感受。
此外，在纹样的布局、排列上也可以有所变化，可以尝试将多朵花朵进行错落有致的排列，营造出大自然中牡丹盛开之景，形成一种舒展、自由的感觉。
在整个设计中，还可以加入一些繁复的纹饰，如叶子、枝干等，以增加整个纹样的层次感和丰富度。
最后，在纹样的运用上，可以将其应用在各种纺织品上，如丝绸、棉质布料等，以展现牡丹织物的高雅和华贵。
可以将纹样设计在服装、家居用品、包装材料等方面，使其在点缀和装饰中发挥出无穷的魅力。
总而言之，牡丹织物纹样的设计理念应以传统中国文化为基础，追求高雅、华贵、典雅的效果。
在纹样的设计中，要注重花朵的形状和细节的表现，注重颜色的选用和搭配，同时也要注重纹样的布局和排列。
通过对牡丹织物纹样的精心设计，可以将中国传统文化的魅力展现出来，使其成为代表中华文化的一种独特符号。

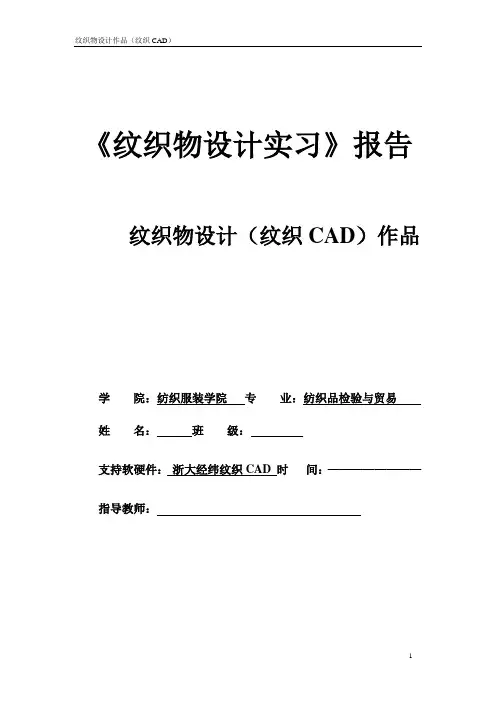

《纹织物设计实习》报告纹织物设计（纹织CAD）作品学院：纺织服装学院专业：纺织品检验与贸易姓名：班级：支持软硬件：浙大经纬纹织CAD时间：————————指导教师：纬二重纹织物设计设计步骤：1.从网上选择一个纹样图，并以bmp的形式保存在文件夹中。
2.打开文件。
从bmp文件夹中找到你的图片。
并打开图片。
3.将图片进行裁剪、自动分色（分色数设为3）、新建（意匠设置，设经密为56根/厘米，纬密为54根/厘米，织机纬密为52根/厘米，缩放）4.组织表配置（分别设置8枚3飞缎纹组织：p8-3w表组织、p8-3j里组织；创新组织：平纹组织p1-3w表组织、p4w里组织；再建立合成组织:p801、p802；创新组织p1-1、p2-2）5.重设意匠（经密数设为8的倍数，纬密数设为16的倍数，缩放）6.对所得的图片进行保存，文件名为意匠17.意匠图设色、修改与勾边。
该织物共有3种组织，所以意匠色为3色。
将图片按比例放大，换色填充。
意匠图一个横格代表2根纬纱，勾边可以采用自由勾边。
然后将图片进行填充，用不同的颜色进行换色和表面换色。
意匠图编辑好以后再保存到纹织CAD系统中。
8.重设意匠。
将其中的纬密和纬纱数分别改为该织物的总纬密以及总纬纱数，由于织物为纬二重的织物，且二种纬纱为1：1的关系，所以纬密和纬纱数都应该各增加一倍，也就是说将小样参数中的纬密改为108，纬纱数改为1184。
改好小样参数之后确定“是否将原图缩放”选中，此时织物中的每一纵格还是表示一根经纱，而每一横格则只表示一根纬纱了。
9.铺组织（参考组织为p1-1,将1号色与2号色换为其他颜色，再选择一号色点击背景铺组织）10．投梭该织物为两纬常织，所以只需要生成两梭投梭。
投梭时，投梭时先选1号色投第1纬从头投至尾，再选2号色投第2纬从头投至尾。
在两梭都投完之后，先点击撤销，然后再保存投梭。
11.进行组织表配置。
该织物有两纬，且是按展开的做法来做的组织，最后的组织表中每一种颜色对应的组织都只有一个，意匠展开以后织物组织图，每种颜色的第1纬组织和第2纬组织都是相同的。
16丝绸科技D2019年第5期色织纵条纹织物的设计蒋秀翔'(1.苏州经贸职业技术学院江苏省丝绸工艺与材料工程技术研究开发中心，江苏苏州215009)摘要:对纵条纹织物的结构特点进行分析的基础上，探讨了几种色织纵条纹织物的设计。
关键词:纵条纹；色织；织物设计中图分类号:TS941文献标志码：B文章编号:1003-9910(2019)05-16-03将两种或两种以上的组织并列配置在织物的左右，就可以形成有纵向条纹效应的组织，称之为纵条纹组织“。
1纵条纹织物的结构1.1纵条纹组织的特征两种或两种以上的组织在织物表面左右并列配置后，各个不同的组织就可形成纵向纹路：纵条纹织物的设计目的是将条纹的特征体现出来，所以组织与色彩应该搭配合理才能使纵条纹的特征以及想表现的花样明显。
1.2纵条纹组织的构作原理(1)各纵条纹的交界处要界限明显，交界处相临两根经纱的组织点应配置成“底片翻转法”的关系,或相邻两纵条纹采用不同的色纱。
(2)在一个组织循环中，各种组织的交错次数不要相差太大叫否则不同经纱缩差异大,经纱张力差异大，织造困难。
由于有浮长线部分的经纱比平纹部分的经纱结构松，在具体设计的时候，可以通过适当控制提花部分的面积、改变箝经密、控制不同条纹的纱线张力等方法来达到布面整体的平整效果。
1.3纵条纹组织的上机操作(1)纵条纹的穿综方式一般采用分区间断穿法，每种组织穿一个区域。
(2)每箝穿入数依据各条纹组织而定。
一般而言，每个条纹的经纱根数应该为每箝齿穿入数的整数倍。
2纵条纹织物的设计实例2.1实例一2.1.1组织结构设计本例为小提花和纬面斜纹配置而成的纵条纹织物,在选择这两种的组织进行配置时，由于两种作者简介：蒋秀翔(1973.6),副教授，硕士，主要研究方向为纺织新材料与纺织品设计•门躱於绸•2019年第5期丝绸科技217组织都浮长线和平纹短浮点,因此组织之间不会出现松紧不一的情况;这两种组织一种为纬面斜纹纹路，一种为经面菱形小提花，分别呈现了经纬两种色彩。
《纹织学与大提花织物设计》课程Patterns and Fabrics in Design
学生姓名潮
学号201354995133
学院材料与纺织工程学院
专业纺织工程
班级纺织（卓越）121
导师姓名徐旭凡
一、设计四方连续图案
（a）（b）
（c）（d）
图1 纹织CAD设计四方连续图
（a ） （b ）
（c ） （d ）
图2 PS 设计四方连续图
二、实际织物分析与设计
（一）实物扫描图片
（a）（b）
图3 实际织物
（二）织物相关结构参数测试与分析
表1 织物样品主要结构参数
（三）实际织物四方连续图案
（a）（b）
图3 实际织物相应纹样
（四）实际织物EP文件的生成（根据实验室提花机规格或企业提花机1408针，经密64根/cm, 纬密单梭20根/cm 进行设计）
1.织物（a）
（1）意匠参数设置
（2）织物组织
图4 织物组织与纹样对应关系
P7-3j P7-3j2 P7-3w P7-3w2
织物花纹组织
（3）组织配置表与辅助表设计
组织配置表
辅助表设计（4）根据实验室电子提花设计EP文件
2.织物（b）
（1）意匠参数设置
（2）织物组织
P121jz P121jf P121wz P121wf
织物花纹组织
（3）组织配置表与辅助表设计
组织配置表
辅助表设计（4）根据实验室电子提花设计EP文件
五、织物用途效果示意图
织物设计效果图一（沙发用）
织物设计效果图二（桌布用）。
第九章纹织设计项目5—大提花毛巾织物设计项目介绍：毛巾织物是由两组经纱和一组纬纱交织而成的，其中毛经纱和纬纱交织形成毛圈，提花毛巾是毛巾织物通过毛圈的分布来形成花纹图案，织物表面图案具有很强的立体感。
本项目以普通的提花毛巾设计为驱动，通过对提花缎档毛巾织物设计的训练，使学生能够认识提花毛巾织物特点和设计特点，熟悉提花毛巾织物的设计过程，并能够进行提花毛巾织物的组织纹样设计、意匠设计和装造工艺设计。
项目任务：完成提花缎档毛巾织物设计。
知识目标：熟练掌握提花毛巾织物特点、组织结构和生产特点。
能力目标：能够把所所学的有关纹织的知识运用到提花毛巾织物的设计中。
一、毛巾织物的特点毛巾织物具有良好的吸湿性、保暖性和柔软性，是人们日常生活中的必需品，以满足人们的擦、铺、盖的实用性和装饰性的需要。
毛巾织物是由两组经纱和一组纬纱交织而成的，其中毛经和纬纱交织形成毛圈组织，地经与纬纱交织成地组织，毛圈组织与地组织配合后，再通过织机特殊的长短打纬装置即可织造出完整的毛巾来。
毛巾的原料主要以棉纱为主，有纯棉毛巾、真丝毛巾、化纤毛巾、混纺毛巾等品种。
提花毛巾的花纹图案简洁大方，具有较强的立体感，它的花型和色彩主要是有毛经纱所起的组织以及色经的交替来体现的。
提花毛巾的种类很多，常见的有面巾、餐巾、枕巾、浴巾、毛巾被、地巾等，还有一些提花毛巾是经过特殊后处理，如碱缩毛巾(用冷浓烧碱溶液浸渍，使毛巾骤缩，可改善毛巾的吸水性和上染性，也可使较高的毛圈呈螺旋状，达到手感丰满，外观独特的效果)，丝光毛巾(用丝光纱做毛经或地经)，绒面毛巾(割去毛圈顶部，使毛巾有绒毛感)。
现在毛巾的产品生产工艺及加工方法日趋先进和多样化，除了提花毛巾以外，还有印花、高矮毛圈、绣花、贴花、双层等风格各异等产品。
二、毛巾织物的组织（一）毛巾织物的基本组织毛巾织物中地经纱与毛经纱排列之比一般为l︰l，另外地经纱与毛经纱排列之比还有1︰2，2︰2等排列情况。
地经与毛经的基本组织一般都为平纹变化组织。
《纹织物设计实习》报告纹织物设计（纹织CAD）作品
学院：纺织服装学院专业：
姓名：班级：
支持软硬件：时间：＿＿＿＿＿＿
指导教师：
单层纹织物规格参数（1）
表1-1 高支高密提花台布主要规格
纬二重纹织物规格参数（2）
纹织物设计指导书
一、织物分析
1.分析确定织物正反面：
根据纹样图案清晰度、织物光泽度、色彩搭配、色彩鲜艳度等确定织物正反面
图为织物正面↓经向
2.确定织物经纬向：
根据织物经纬向密度大小、线密度大小、纱线原料等确定织物的经纬向。
经密98根/1厘米，纬密36根/1厘米。
3.分析织物纹样，确定纹样循环（花回）大小：
扫描范围：宽度16.4286厘米，高度21.1667厘米。
4.做出一个循环的大小，用色笔描出。
（如果循环过大，用色笔将其分成若干部
分）
二、来样扫描：
1.按照已标出的区域分块进行扫描
2.扫描仪可扫范围为21cm*27cm
3.扫描时参数选择：
1）分辨率取150-300（由织物经纬密度决定）：本次扫描选分辨率为150。
2）扫描图片格式为BMP格式，保存在bmp文件夹中
3）分色号尽量选在靠后一点的数字区域如30号以后，因为分色号以外的色不能用来修改意匠图。
本次分色号选32.
4）调整明暗度、对比度使图案清晰度到最佳位置
4. 扫描后单击“取消”键：因为此时没有最后确定织物参数，只有在“重设意
匠”参数时才点击“确定”键
三、意匠图设计
1.打开文件。
从bmp文件夹中找到你的图片
2.图片进行裁剪、拼接、修整、接回头
3.对照织物原样，检查纹样循环的完整性
4.描绘纹样轮廓：
1）注意连线的连续和封闭
2）注意曲线的自然弯曲
3）注意检查纹样中每一个需要描线的地方
5.分析纹织物中的组织构成。
注意对复杂组织的分析：如二重、双层、多经多
纬和抛花组织的分析
所分析织物：地为双层组织，表组织为五枚三飞纬面缎，里组织为五枚三飞经面缎；
6.对照织物纹样，在不同组织的地方填不同的色彩（织物中的组织数与意匠图
中的色彩数相同）
7.填色彩时注意
1）对不同颜色地方在填充时进行保护
2）对边缘处进行保护
3）注意对0号色和背景色的应用
8. 存入意匠文件（yj）
四、分析组织：
1、提花织物组织复杂，因此需要认真进行拆纱分析。
一般提花织物按照组织结构主要有以下几种：
1）单层组织织物：织物有一个系统的经纱和一个系统纬纱组成（分析时看织物正反面均可）
2）二重组织织物：织物有两个系统的经纱和一个系统纬纱，或两个系统纬纱和一个系统经纱组成（分析时注意看织物正反面的表里组织。
另外，软件对二重组织分成拆开做和不拆开做两种情况，要注意拆开需要分析表里组织；不拆开要注意组织的合成）
3）双层组织织物：织物有两个系统的经纱和两个系统纬纱组成。
（分析时注意看织物正反面的表里组织。
另外，软件对双层组织分成拆开做和不拆开做两种情况，要注意拆开需要分析表里组织；不拆开要注意组织的合成）
4）多层（重）组织：织物有多个系统的经纱或多个系统纬纱组成。
（分析时注意看织物正反面的表里组织。
另外，软件对多层（重）组织分成拆开做和不拆开做两种情况，要注意拆开需要分析表里组织；不拆开要注意组织的合成）
2、注意分析组织时组织点的起始位置。
3、注意分析组织时，纱线与起始点的关系，不要随意取，一定要按照实际的纱
线排列顺序做。
五、工艺设计（本次模拟按单层）
1.根据分析的组织对意匠图进行铺组织：
1）可以从组织库中选择组织（texture文件夹中）
粉色花组织选P51（5枚3飞经面缎），蓝地组织选P5（5枚2飞纬面缎），绿色轮廓选组织为P2（平纹）
2）可以自己重新设计组织（注意对组织图进行命名）
3）注意双层组织、多层组织、接结组织、重组织的设计以及合成组织的建立：可以有两种选择：扩开、不扩开
2．进行组织表配置：要注意重组织和多层组织的组织选择及合成。
注意是选择扩开做何不扩开做时组织图的确定。
选择组织后，点击“存入意匠”，然后单击“确定”。
3. 注意选择纬纱即投梭
六、纹板设计
1.根据设备要求选择不同的纹板，生成纹板
2.可以用EP方式检查纹板
3.检查组织点的覆盖情况
4.检查浮长线长短：可用高亮显示
六、设计样卡
1．样卡选择电子龙头提花织机（自己设定一种样卡）
2．样卡参考仿样设计的织物所需纹针数：根据织物循环大小、织物密度来确定纹样的大小，计算出所需纹针数
七、织物模拟
1．注意选择纱线支数
2．注意色彩的选择
3．注意选择纱线种类
4．注意选项中的“简单组织”、“复杂组织”的选项
5．如要对织物色彩进行调整，应选择可以调整的选项
6. 模拟分逼真模拟和简单模拟
八、实习报告要求：
（一）对提花织物收集资料
1．提花织物主要用途
提花织物主要用于一些装饰用的产品。
提花面料一般可用于高中档服装制作用料或是装饰行业用料（如窗帘，沙发布用料），提花面料的制造工艺复杂。
经纱和纬纱相互交织沉浮，形成不同的图案，凹凸有致，多织出花、鸟、鱼、虫、飞禽走兽等美丽图案。
所以装饰功能比较明显，但是，由于提花织物得种类较多，根据不同的需求，提花织物的用
途也多种多样。
2．提花织物流行趋势
提花织物流行趋势是，织物的复杂程度越来越高，外观越来越精致，所用的材料也越来越新颖，尽量满足市场的发展潮流，符合消费者的消费心理。
但是提花织物的织造过程越来越智能化，达到的效果是提花织物的花纹越来越精细准确，织物色彩的选择越来越丰富。
3．提花织物发展前景
随着提花织机和技术的不断发展，提花织物无论是从种类、色彩及使用功能上都将变得越来越多样。
我觉得提花织物的发展会代替一些简单组织的织物，占领相当大的一部分纺织消费市场的份额，只要设计独特，选料新颖，组织选用合适，工艺先进，所生产的提花织物一定很有市场，提花织物的发展也会一片光明。
（二）简单提花织物分析（样品一块）
1. 织物上机图确定
2．织物各项主要规格分析确定
（二）提花织物来样设计
1．贴上织物原样
2．分析出织物组织并画出每个组织的组织图
粉色
地
平纹边
3．打印彩色提花织物意匠图
4．打印组织图（图过大，做出局部）
5．打印纹版图
6．打印样卡
7．打印彩色织物模拟图
8．说明织物用途及织物外观风格、织物主要技术规格（纱线原料、种类、色彩、纱线排列、织物组织、经纬纱密度等）、主要工艺参数（一个循环
的纱线数、一个循环的大小尺寸、使用的纹针数、选择的样卡种类、电子龙头种类等）
我们认为：该面料可用于做一些沙发套的表面布料，也可以做一些窗帘，屏风等装饰面料，除此之外，我觉得该面料还可以做一些功能用产品，例如可以做汽车座套面料等。
该面料采用白色，咖啡色混和使用，，透出该面料的典雅。
有一定的悬垂性，花型比较大且清晰，色泽光亮，并带有少量的金线，突出该面料的质量比较好，档次高。
织物采用双层单层混合的织法，纱线原料是合成纤维中的涤纶，起花部分采用双层表里换层，地部采用单层织法、经纱采用白色长丝，纬纱采用有一定捻度和粗度的纱线和金线。
纬纱颜色和金线颜色相近，透出该织物和谐自然。
经纬纱密度分别是980根每10cm、360根每10cm.，由于花纹循环比较大，在此，我们只取一部分花纹进行分析，所取大小经纱数为1610，纬纱数为762使用的纹针数1610根，选择的样卡种类是2400剑杆机。
9．总结
通过这次设计，我们学到了很多知识。
在老师的详细指导下，我们用了一些时间系统的的学习了浙大经纬纹织CAD和织物模拟软件的有关知识。
在老师详细的讲解后，我们认真的熟悉软件中的各个功能。
在老师的帮助和自己的不懈努力下，通过学习，基本掌握了利用浙大经纬纹织CAD和织物模拟软件来实现纹织物的操作过程和各个工序中注意事项，除此之外，我们还学会一些关于扫描机一些知识，以及如何对一块纹织物进行扫描，纹织物在扫描前所进行的处理。
