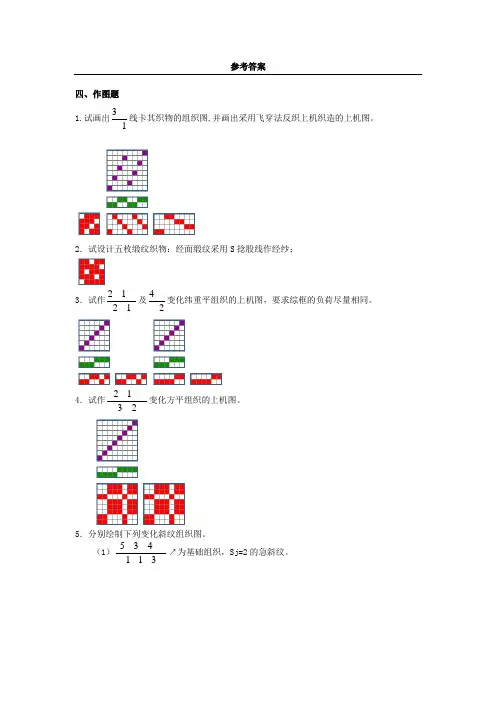

参考答案四、作图题 1.试画出13线卡其织物的组织图,并画出采用飞穿法反织上机织造的上机图。

2．试设计五枚缎纹织物：经面缎纹采用S 捻股线作经纱；3．试作1212及24变化纬重平组织的上机图，要求综框的负荷尽量相同。

4．试作2312变化方平组织的上机图。

5．分别绘制下列变化斜纹组织图。

（1）311435↗为基础组织，Sj=2的急斜纹。

（2）1361↗为基础，Sw=2的缓斜纹。

（3）基础组织为311113，Kj=10的经山形斜纹。

（4）基础组织为2113，Kw=10的纬山形斜纹。

（5）基础组织为3122，Kj=8，Kw=8的菱形斜纹。

（6）基础组织为3113，Kj=8，Kw=8的菱形斜纹（要求交界处清晰）。

（7）基础组织为2312，Kj=8，Sj=4的锯齿斜纹。

6． 以221122斜纹为基础组织，以12根经纱构成右斜；9根经纱构成左斜；6根经纱构成右斜；9根经纱构成左斜的规律排列经纱，绘作经山型斜纹组织的组织图。

7．以2213↗为基础组织，按下面经向飞数的变化作曲线斜纹，Sj 为1，1，0，1，0，1，0，1，0，0，-1，0，-1，0，-1，0，-1，-1。

8．以33斜纹组织为基础，按照连续4根经纱右斜；连续6根经纱左斜的规律作一破斜纹组织的组织图。

9．已知某织物的基础组织为122115↗，经纬纱密度为133×72，其斜纹线倾斜角度为74°，试作织物的组织图。

（tg74°=3.5） ∵ tg74°=Sj*133/72=3.5 ∴ Sj=3.5*72/133=1.89≈210．以2/2↗为基础，画一菱形斜纹组织的上机图，Kj=Kw=8。

11．采用22斜纹为基础组织，构作同一方向斜纹线为四条的芦席斜纹组织图。

32．以44↗和3113↗为基础组织，绘一经螺旋斜纹组织。

12. 以22↗和22经重平组织为基础设计一个纵条纹组织，要求每条宽为2cm,织物经密为240根/10cm ，写出经纱组织循环数计算过程并画出组织图。

《织物结构与设计》实验指导书上海工程技术大学服装学院纺织工程系2012年9月织物结构与设计实验指导书前言织物组织是纺织品赖于存在的重要因素，它是形成织物千变万化的内在依据，解析它的组织结构，探其变化原因，掌握设计技能成了织物设计的重要手段。

材料、工具、技术、知识、经验是织物设计的五大要素，也是织物设计构思敏锐的美的感情表现的基础，但是这些知识与技能如果缺乏实践的体验，通常难于变成有机的学问。

加强实践性环节不仅能使它们超于有机的深化，同时也能使设计思考力富于弹性，以适应现代织物设计的需要，并有所建树。

实验一了解自动剑杆织样机的工作原理一、实验目的1、了解自动织样机的各主要机件的作用与相互的配合；2、了解穿综、穿筘、投纬、绘制纹板图等准备工作；3、了解在织样机上的织造方法；4、进一步理解上机图中各图的作用。

二、实验设备及功能（一）SUⅢ型全自动剑杆织样机SUⅢ型全自动剑杆织样机从开口、引纬、选色、打纬、送经、卷取等等动作皆可为全自动操作，所以打样品质控制非常精密。

织样机的运转速度可依需求而作适当地调整，最快可达到40rpm，与传统人工打样或半自动织样机的速度比，可节省非常多的时间。

采用该种自动小样机的目的在于，严格控制织物的紧密度，随时掌控布面质量，使织物尽量符合实验要求，以便实验顺利进行，数据更加准确。

SUⅢ型全自动剑杆织样机的运作过程中，除了经纱卷取是由马达带动外，其余动作皆由汽缸驱动。

因此，还配备一个4.0~7.5bar的空气压缩机。

钢筘的宽度为12英寸。

SUⅢ型全自动剑杆织样机共有二十片综框，其中前两片由系统控制，作为绞纱与废边之用。

而第三片综框才是纹板图上的第一片，其余依次类推，所以纹板图设计最多可达十八片综框。

每片综框最多可安装280~300根综丝。

（二）设备具有的功能1、可输入相应的数字来修改机上纬密。

2、可以找寻断纬。

3、在显示区，显示了设计文件名、总梭数、当前梭数、纬密、开口情况（哪些综框提起）、选色情况和当前织机的运转情况。

纺织面料设计师〔初级〕考工复习一、填空题〔每题1．5分，共36分〕1．原组织缎纹的飞数应符合三个条件 飞数为常数、1＜S ＜R －1、S 与R 互质。

2．穿综方法有 顺穿、飞穿、照图穿、分区穿、间断穿 等多种。

3．33经重平的组织循环经纱根数为2 ，组织循环纬纱根数为6 。

4．通常单纱的捻向为 Z 捻，股线为 S 捻 。

5． 14×2〕14〕14特表示用14×2tex 棉双股线作芯线，14tex 棉单纱为饰纱和加固纱的花式线。

6．公制筘号是指10cm 长度内的筘齿数，英制筘号是指2英寸长度内的筘齿数。

7．三原组织包括平纹、斜纹、缎纹三类。

8．斜纹变化组织的变化方法主要采用 延长组织点 、 改变斜纹方向 、改变飞数、增加斜纹条数或兼用几种变化方法等。

9．透孔组织组织由 重平 组织与 平纹 组织联合而成。

10．上机图由 组织图 、 穿综图 、 穿筘图 、 纹板图 四者组成。

11．机织物经纬密度不变，经纬纱越粗，织物的紧度 越大 。

12．毛织物根据纺纱系统的不同，可分为 粗纺 和 精纺 两大类。

13．织造时采用两个送经量不同的织轴，使排列在两轴上的经纱张力不同，可织制 泡泡纱 织物。

14．纹织物CAD 在设置投梭时选择 1#色位 代表第一梭；清空投梭设置时，选择 0#色位 。

15．纹织物CAD 在样卡设置时，主纹针数应当与 纹样经纱数相同；大提花机械龙头的样卡应设置定位孔 和 编连孔 。

16．色彩三要素为 色相、纯度和明度 。

17．纹织意匠图勾边的方法有 自由勾边、自平纹勾边、变化勾边 三种。

18．纹织意匠图的间丝可分 平切间丝、活切间丝、花式间丝 三种。

19．补色指色相环上相距180度的两种色彩。

20．在装饰色彩中，常使用的色彩比照的形式有色相比照、明度比照、纯度比照、冷暖比照、补色比照、面积比照六种。

21．photoshop 软件中，在选取图像时魔术棒不需要跟踪轮廓，在图像两个颜色之间差距较明显的时候可以用。

（完整）织物组织与结构练习题及答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）织物组织与结构练习题及答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）织物组织与结构练习题及答案的全部内容。

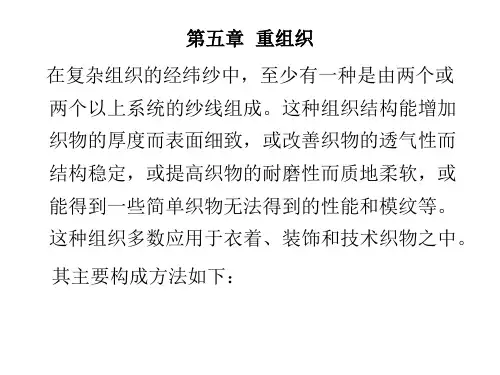

织物组织与结构一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图) 四个部分。

2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综 .3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片 .4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。

5．山形斜纹组织常采用照图穿法(山形穿法）穿综方法，纵条纹组织常采用间断穿法穿综方法。

6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经(纬)组织点，其它均为纬（经）组织点（即Rj=Rw=R）。

7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。

隐条隐格织物是采用不同捻向的强捻纱相间排列(对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。

稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果.8．写出下列织物的组织：府绸平纹 ,细平布平纹，单面纱卡其3/1↖斜纹，单面线卡其 3/1↗斜纹，棉横贡缎 5/3纬面缎，双面华达呢 2/2↗斜纹 .9．构成一个规则的缎纹组织应满足 Rj=Rw≥5 （6除外）、1＜S＜R－1 、 R与S互为质数。

织物组织结构智慧树知到课后章节答案2023年下烟台南山学院烟台南山学院绪论单元测试1.由纤维直接加固形成的织物是（）A:经编针织物 B:非织造布 C:机织物 D:纬编针织物答案:非织造布2.机织物在服用、家用和产业用纺织品中有着广泛的应用。

（）A:错 B:对答案:对3.定长制表示纱线的细度时，数值越大，纱线越细。

（）A:对 B:错答案:对4.机织物的克重越大，织物越厚重。

（）A:对 B:错答案:对第一章测试1.组织循环经纱数较大而经纱浮沉规律较少组织织物应采用（）。

A:分区穿 B:顺穿 C:照图穿 D:飞穿答案:照图穿2.该组织的纬向飞数为（）。

A:2 B:-3 C:3 D:-2答案:2;-33.该组织为（）。

A:经面组织 B:纬面组织 C:异面组织 D:同面组织答案:同面组织4.该剖面图表示的可能是以下哪种组织结构（）A:斜纹 B:纬重平 C:缎纹 D:平纹答案:斜纹;纬重平5.该组织的经向平均浮长是（）。

A:1.5 B:1 C:2 D:1.3答案:26.穿筘图中的两个横行代表相邻的两个筘齿。

（）A:错 B:对答案:对7.提升次数多的经纱一般穿入前面的综框。

（）A:对 B:错答案:对8.纹板图的横行对应织入相应纬纱时的综框升降情况。

（）A:错 B:对答案:对9.一个组织的组织循环经纱数等于其组织循环纬纱数。

（）A:错 B:对答案:错10.组织图、穿综图和纹板图任知其二可求第三者。

（）A:对 B:错答案:对第二章测试1.三原组织具备的特征是（）。

A:飞数是常数 B:每根纱线上都只有一个单独的组织点 C:R j=R w D:组织循环纱线数≠6答案:飞数是常数;每根纱线上都只有一个单独的组织点;R j=R w2.牛仔布通常采用的组织结构是（）。

A:斜纹 B:联合组织 C:缎纹 D:平纹答案:斜纹3.泡泡纱通常采用的组织结构是（）。

A:缎纹 B:平纹 C:联合组织 D:斜纹答案:平纹4.驼丝锦通常采用的组织结构是（）。

碳纤维二维编织管状织物的编织工艺马晓红;檀江涛;秦志刚【摘要】针对碳纤维在二维编织过程中不耐扭折、易受损断纱的问题,通过拉伸性能实验和导纱瓷眼折角磨损实验分析了碳纤维复丝的可编织性能,探讨了纱管在缠绕过程中应注意的问题.在24锭二维编织机上编织了8种不同工艺参数的碳纤维管状编织物,研究了编织工艺对织物外观起毛情况及力学性能的影响.结果表明:碳纤维复丝的断裂强度为86.39 cN/tex,断裂伸长率为1.12％,断裂强度远高于其他纤维,但延伸性差;影响碳纤维复丝在导纱瓷眼处折角磨损程度的因素依次为牵引力、折角、编织速度;在编织纱线根数不变的情况下,随编织节距的减小,管状编织物的面密度逐渐增加,起毛现象严重,编织物的拉伸断裂强力降低.%Aiming at the problem that the carbon fiber breaks and damages easily due to brittleness of the yarns during 2-D braiding, the processing performance of carbon fiber filament yarn was analyzed by tensile test and homemade yarn porcelain eye corner wear test .Some precautions during winding yarn tube were discussed .Several tubular fabrics of different technological parameters were braided on two -dimensional braiding machine with 24 spindles .The influences of the braiding technology on the appearance and mechanical properties of 2-D braided fabrics were studied .The experimental results show that the breaking strength of carbon fiber is 86.39 cN/tex, and much higher than of other fibers .The elongation at break is 1.12％, but the extensibility is poor .The factors influencing the wear degree of carbon fiber in the guide yarn eye sequentially are take-away force , guide yarn angle and braiding speed .Under the condition that the number of braidedyarns is constant , the braiding pitch decreases , mass per unit area of the tubular fabric increases , the pilling is serious , and the tensile fracture strength of the fabric decreases.【期刊名称】《纺织学报》【年(卷),期】2018(039)006【总页数】6页(P64-69)【关键词】碳纤维;二维编织;管状织物;折角磨损实验;编织工艺;24锭二维编织机【作者】马晓红;檀江涛;秦志刚【作者单位】河北科技大学纺织服装学院,河北石家庄 050018;河北科技大学纺织服装学院,河北石家庄 050018;河北科技大学纺织服装学院,河北石家庄 050018【正文语种】中文【中图分类】TB332碳纤维是一种应用于军工航天等高技术领域的新型增强材料，其力学性能突出，又具备类似普通纤维的柔软可编织性，因此，通常被用来作为编织复合材料增强体[1-2]。

习题及思考题第一章1．试分别说明织物、织物结构、织物组织的含义。

2．试分别说明组织点(浮点)、经组织点(经浮点)、纬组织点(纬浮点)的含义。

3．试说明组织循环(完全组织)的含义。

4．试分别说明经纱循环数Rj 与纬纱循环数Rw的含义。

5．试分别说明同面组织、经面组织、纬面组织、异面组织的含义。

6．试说明织物中经纬纱交叉与交织的区别。

第二章1．说明上机图的内容及其排列的位置。

2．穿综应遵循什么原则？有那些常用的穿综方法？这些穿综方法分别适用于什么场合？3．为什么经纱密度大时不能采用顺穿法穿综？4．上机图的四个图中，每个图的纵横行各代表什么？除穿筘图外，其余三图，已知两图能求出第三图吗？请举例说明。

5．相同的组织，如果采用不同的穿综方法，其上机图上的纹板图是否相同？请举例说明。

6．试述织物分析的步骤及方法。

7．找一块色织物，鉴别其正反面，确定布样的经纬向，用照布镜测定布样的经纬纱密度，并分析织物的组织结构画出其组织图及色纱的配合。

8．综框的作用是什么?什么叫复列式综框?为什么要采用复列式综框?9．为了使织造顺利进行，每页综上的综丝密度有一定限制，一般综框上每厘米内综丝数不宜大于多少根?10．一般多臂机最多能用几片综，比较常用的为几片综?11．钢筘的作用是什么?筘号的含义是什么?12．穿筘图中的每筘齿穿入数一般与什么有关，怎样确定穿入数?13．什么是空筘?空筘的表示方法有哪些?14．试说明穿综图、穿筘图的表示方法。

15．试说明纹板图两种绘制方法各有何特点。

16．相同组织如果采用不同的穿综方法，其纹板图是否相同，为什么? 试举例说明。

17．试作平纹组织的高支府绸织物的上机图，用综数分别为：(1)4片；(2)6片；(3)8片。

18．已知组织图如题图2-1，试完成上机图，并说明所采用的穿综方法的原因。

题图2-119．如题图2-2，已知穿综图为(a)，纹板图为(b)、(c)、(d)、(e)，分别求组织图。

题图2-220．如题图2-3，已知穿综图、纹板图［(a)～(f)］，求组织图。

异形截面3D管状机织物的设计与试织王晶晶;吕丽华;王观桔【摘要】通过设计合理的上机工艺及织造方法,制备出2种异形截面的3D管状机织物.采用“压扁—织造—还原”方法进行织造,先画出2种异形截面3D管状机织物的经向截面图,再根据经向截面图设计出相应的组织图;根据组织图进行上机织造,最后在SGA598型小样织机上成功试织2种异形截面的3D管状机织物.结果显示:通过合理设计可以在SGA598型小样织机上织造出规定形状的异形截面3D管状机织物,为异形截面3D管状机织物复合材料的制备提供了织造方法,促进了其应用与推广.【期刊名称】《毛纺科技》【年(卷),期】2019(047)008【总页数】4页(P7-10)【关键词】异形截面管状织物;三维机织物;普通织机;组织图【作者】王晶晶;吕丽华;王观桔【作者单位】大连工业大学,辽宁大连 116034;大连工业大学,辽宁大连 116034;大连工业大学,辽宁大连 116034【正文语种】中文【中图分类】TS105.11随着高性能纤维生产技术的进步和纺织加工技术的进一步发展，3D机织复合材料日益显示出巨大的应用潜力。

3D机织复合材料由于其独特的横向特性，如刚度、强度、断裂韧性和抗损伤性，已成为多向承重和冲击应用有吸引力的结构材料[1]。

3D管状机织复合材料以其优异的力学性能和结构优势，越来越来多地应用在航空、航天、生物医学工程以及汽车工业等领域[2]。

作为3D管状机织复合材料的增强结构件——3D管状织物的设计尤其重要。

ZHOU等[3]在管状针织横编织物的基础上设置不同位置段的管或以不封闭管的形式扩展针织横编机和各种针织横编机的服装织物,可以满足人们对3D结构、色彩鲜艳、外观独特新颖等方面的要求。

陈贵翠等[4]采用脱胶及柔软处理将桑皮纤维制成工艺纤维,对丙纶(PP)采取必要的前处理工艺,然后利用2种纱线来加工局部管状针织物。

将2种纤维混纺制备针织纱线并织造针织物。

针织物立体感强,具有优异的延伸性和悬垂性，然而，目前针织管状的织物多用于服用领域，由于针织物易变形的特点，因此以针织物作为增强体的3D管状复合材料的研究较少。
