03-1曲轴位置传感器P0335故障诊断流程-截图（传感器内部元件损坏故障）一、前期准备1.清洁工作场地，将被修车辆就位停放。
2.工具、量具、检测仪器及相关辅助材料准备。
3.目视车辆停放位置，确定工位安全。
4.填写车辆识别VIN代码。
（丰田卡罗拉VIN码在右前门的门柱上）5.安装底盘垫块。
6.安装车轮档块。
7.安装尾气抽气管。
8.打开左前车门，安装车内三件套，（并拉紧手制动，将变速杆放置在P档位置，降下前车窗玻璃）9.拉开引擎盖锁，下车后打开引擎盖，安装车外三件套。
二、安全检查10.检查记录机油液位，记录：机油液位正常。
（若发现不足应及时加注）11.检查记录冷却液液位，记录：冷却液液位偏低，应加注。
12.检查记录制动液液位，记录：制动液液位偏低，应加注。
13.拆卸发动机罩盖﹑蓄电池罩板及散热器上的空气道流板，放置于零件箱内。
14.取出万用表和表笔，连接后进行阻值校对。
（即：校对红黑两表笔之间所存在的电阻差值）记录：两表笔的阻值为：0.021Ω，正常。
（若发现阻值不正常，则应及时检查或更换）。
15.测量记录蓄电池电压，（若发现蓄电池电压低于规定值11V则应及时进行补充充电）。
记录：蓄电池电压为：12.61V，正常。
16.检查蓄电池电极桩柱的连接状况，（若发现松动和有硫化物时应及时紧固和处理）。
记录：电极桩柱连接正常，没有硫化物。
三、仪器连接及故障现象确认17.打开故障诊断仪盒，取出故障诊断仪，选择OBD—Ⅱ专用插头及专用传输线后连接故障诊断仪。
18.打开左前车门，进入车内，踩紧制动踏板后启动发动机，观察仪表显示状态及发动机各工况的运行状态。
（即：发动机是否能启动，或启动是否困难,怠速是否稳定，加速时是否流畅，故障指示灯是否常亮等。
）19.关闭点火开关，填写故障症状及故障现象记录表。
记录：发动机不能启动，故障指示灯常亮。
20.打开故障诊断DLC3插座盖，确认点火开关处于0FF位置后，将故障诊断仪插头连接到故障诊断插座上。

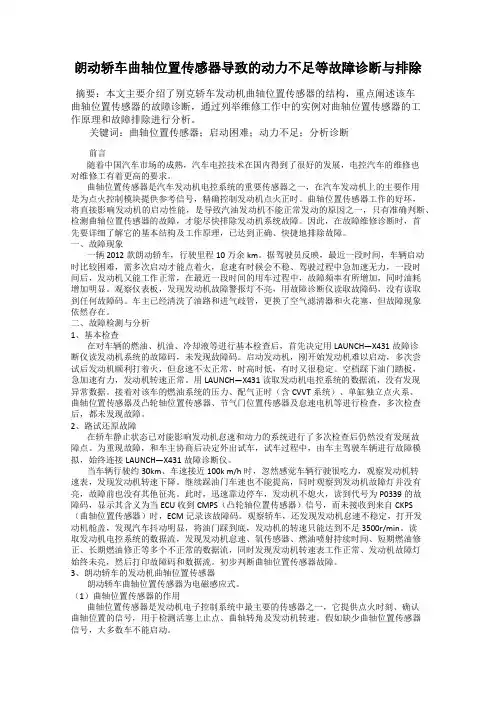

朗动轿车曲轴位置传感器导致的动力不足等故障诊断与排除摘要：本文主要介绍了别克轿车发动机曲轴位置传感器的结构，重点阐述该车曲轴位置传感器的故障诊断，通过列举维修工作中的实例对曲轴位置传感器的工作原理和故障排除进行分析。
关键词：曲轴位置传感器；启动困难；动力不足；分析诊断前言随着中国汽车市场的成熟，汽车电控技术在国内得到了很好的发展，电控汽车的维修也对维修工有着更高的要求。
曲轴位置传感器是汽车发动机电控系统的重要传感器之一，在汽车发动机上的主要作用是为点火控制模块提供参考信号，精确控制发动机点火正时。
曲轴位置传感器工作的好坏，将直接影响发动机的启动性能，是导致汽油发动机不能正常发动的原因之一，只有准确判断、检测曲轴位置传感器的故障，才能尽快排除发动机系统故障。
因此，在故障维修诊断时，首先要详细了解它的基本结构及工作原理，已达到正确、快捷地排除故障。
一、故障现象一辆2012款朗动轿车，行驶里程10万余km。
据驾驶员反映，最近一段时间，车辆启动时比较困难，需多次启动才能点着火，怠速有时候会不稳、驾驶过程中急加速无力，一段时间后，发动机又能工作正常，在最近一段时间的用车过程中，故障频率有所增加，同时油耗增加明显。
观察仪表板，发现发动机故障警报灯不亮，用故障诊断仪读取故障码，没有读取到任何故障码。
车主已经清洗了油路和进气歧管，更换了空气滤清器和火花塞，但故障现象依然存在。
二、故障检测与分析1、基本检查在对车辆的燃油、机油、冷却液等进行基本检查后，首先决定用LAUNCH—X431故障诊断仪读发动机系统的故障码，未发现故障码。
启动发动机，刚开始发动机难以启动，多次尝试后发动机顺利打着火，但怠速不太正常，时高时低，有时又很稳定。
空档踩下油门踏板，急加速有力，发动机转速正常。
用LAUNCH—X431读取发动机电控系统的数据流，没有发现异常数据。
接着对该车的燃油系统的压力、配气正时（含CVVT系统）、单缸独立点火系、曲轴位置传感器及凸轮轴位置传感器、节气门位置传感器及怠速电机等进行检查，多次检查后，都未发现故障。
曲轴位置传感器故障导致发动机无法启动检修问题的分析作者：文／刘森，刘阳来源：《时代汽车》 2018年第12期1引言应用传统的汽车维修方法已经无法满足当下的维修需要，现代发动机运行应用信息技术比较广泛，在电子控制系统广泛应用的当下，维修人员需要夯实自身的理论基础，强化自身的逻辑判断，在检修过程中明确故障原因，并采取针对性的解决措施，解决发动机故障情况。
曲轴传感器故障会导致发动机无法启动，在此故障排查中，需要对其进行科学检查，以严密的思维逻辑，对故障进行排除。
2曲轴传感器故障案例分析一辆韩国产的现代圣达菲SUV商务车，发动机型号为v6汽油MFI多点喷射发动机，发动机运行时间约为2000个小时，形式历程为171625公里。
该车在行驶过程中发动机突然出现警告标识，并无法对其进行加速，在熄灭发动机之后，出现发动机无法启动情况，只能将车拖至4s 店，对其进行维修。
3曲轴传感器故障检修技术3.1 常规故障排查在对该车辆进行技术排除过程中，首先对车辆进行了常规技术检查，对车辆内的油气、水位、发电机等进行检查，均没有发现异常。
检修人员应用故障诊断仪器，对车辆的故障代码进行核对，检测结果均表示正常。
检修人员启动发电机，发现发电机可以运转，但车辆无法着火。
检修人员发现车辆在启动时没有燃油压力，没有高压电，继而对其曲釉位置传感器进行故障排除。
该故障原理为，启动发动机时，发动机无法接收信号，汽车无法对发动机的状态进行识别，导致其没有对车辆进行供油以及点火控制，如表1所示。
3.2传感器故障初次排除在检修过程中，维修人员应用万用表对曲轴位置传感器进行检查，观察传感器的接脚位置，对传感器电磁线圈电阻进行核查，正常电阻应保持在500欧姆以上，但设备显示电阻系数为1，与实际不符。
经过检测之后发现，传感器存在严重短路现象，电磁线圈无法发挥实际功能。
检修人员对该位置的传感器进行了更换，重新启动发电机，对汽车原有电路进行恢复，最后发现车辆仍然无法正常运转。
帕萨特故障案例短路导致帕萨特B5轿车无法起动故障码：17072 P0688故障现象有1 辆2002 款1.8L、5 气门、4缸发动机的帕萨特轿车，发动机型号AWL，行驶15.5 万km，司机反映：该车起动特别困难，一旦发动机起动后会出现怠速不稳，加速无力故障。
此车多次进4S 店进行维修，每次维修人员更换1 个保险丝后，发动机能顺利起动，但是此车最近一次在不平路面行驶时出现突然熄火，熄火后就再也不能起动发动机，同时，仪表盘EPC 灯一直点亮。
故障诊断与排除接车后，用故障诊断仪器KT300读取发动机控制单元故障码，故障码显示为“17072 P0688”，故障码的含义是主继电器负载回路J271 断路。
故障码显示如图1 所示。
根据故障码的含义，判断主继电器可能有问题，该继电器是ECU 盒旁边的30 号继电器，如图2 所示。
根据以往排除此例故障的经验，由于电子元件的热稳定性能差，容易导致帕萨特B5 轿车30 号继电器触点烧蚀。
更换1 个新的30 号继电器，本以为故障就排除了，但是更换新的30 号继电器后仍然不能着车。
针对此车故障现象，进行了以下检查。
1.检查防盗系统。
打开点火开关，检查防盗指示灯工作情况，打开点火开关时防盗指示灯先点亮一下再熄灭，这说明防盗系统没有问题。
2.检查燃油泵的工作情况。
开闭点火开关（但不起动发动机），在油箱处能听到燃油泵运转的声音。
说明燃油泵能正常工作。
3.检查各缸跳火。
拔下第1 缸点火线圈，在点火线圈上套装1 个新的火花塞，起动发动机进行跳火试验，火花塞不跳火。
同样方法测试第2、3和4 缸点火线圈，结果均不跳火。
4.验证曲轴位置传感器工作情况。
连接故障诊断仪KT300，打开点火开关但不起动，操作诊断仪进入读取数据流“转速”选项，起动发动机，发现诊断仪数据流“转速”选项有200r/min 显示，这说明曲轴位置传感器没有故障，因为发动机控制模块如果没有接收到曲轴位置传感器信号，就会出现发动机点火线圈不跳火，同时不喷油故障。
曲轴位置传感器故障原因曲轴位置传感器故障的原因可以有很多，以下是一些可能的原因：1. 传感器损坏：曲轴位置传感器可能会因为长时间使用、磨损或固定螺丝松动等原因而损坏。
2. 电气问题：传感器与电路之间的连接可能会出现故障，例如导线接触不良、插头脱落等。
3. 粘性污染：在汽车使用过程中，曲轴位置传感器可能会被发动机内的油脂、灰尘或其他污染物污染，导致传感器无法正常工作。
4. 传感器线圈短路：线圈短路可能会导致传感器输出信号不稳定或干扰。
5. 曲轴飞轮问题：如果曲轴飞轮损坏或偏移，可能会导致传感器不能正确读取曲轴位置。
6. 控制单元问题：如果车辆的电子控制单元（ECU）出现故障，可能无法正确读取传感器的信号。
7. 供电问题：传感器的供电电压不稳定或供电线路受损可能会导致传感器无法正常工作。
8. 温度问题：曲轴位置传感器的工作温度范围可能受到限制，如果温度过高或过低，传感器可能会出现故障。
9. 润滑问题：如果传感器附近的润滑油不足或质量不佳，可能会导致传感器故障。
需要注意的是，以上原因仅仅是一些常见的故障原因，具体情况还要根据具体车辆和传感器进行综合分析。
曲轴位置传感器故障可能由以下原因引起：1. 传感器损坏：传感器可能由于长时间的使用或者外部原因损坏，比如脱落、磨损、断线等。
2. 电气问题：传感器的供电电路或者接地存在问题，比如电压过高或过低、接触不良或者短路等。
3. 传感器信号线故障：传感器信号线可能被挤压、损坏或者短路，导致传感器无法正常工作。
4. 磁性故障：曲轴传感器通过感应磁场来测量曲轴位置，如果曲轴传感器周围存在磁性故障，比如磁铁脱落、磁铁表面受损等，可能导致传感器无法正常感应。
5. 曲轴故障：如果曲轴本身存在问题，比如损坏、磨损或者偏差，可能会导致传感器测量结果不准确或者无法正常工作。
以上仅列举了一些常见的曲轴位置传感器故障原因，具体原因还需要根据具体情况进行进一步的诊断。

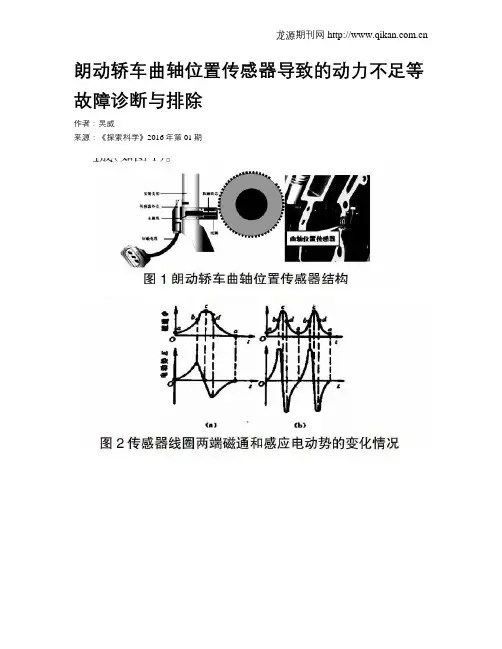

朗动轿车曲轴位置传感器导致的动力不足等故障诊断与排除作者：吴威来源：《探索科学》2016年第01期摘要：本文主要介绍了别克轿车发动机曲轴位置传感器的结构，重点阐述该车曲轴位置传感器的故障诊断，通过列举维修工作中的实例对曲轴位置传感器的工作原理和故障排除进行分析。
关键词：曲轴位置传感器；启动困难；动力不足；分析诊断前言随着中国汽车市场的成熟，汽车电控技术在国内得到了很好的发展，电控汽车的维修也对维修工有着更高的要求。
曲轴位置传感器是汽车发动机电控系统的重要传感器之一，在汽车发动机上的主要作用是为点火控制模块提供参考信号，精确控制发动机点火正时。
曲轴位置传感器工作的好坏，将直接影响发动机的启动性能，是导致汽油发动机不能正常发动的原因之一，只有准确判断、检测曲轴位置传感器的故障，才能尽快排除发动机系统故障。
因此，在故障维修诊断时，首先要详细了解它的基本结构及工作原理，已达到正确、快捷地排除故障。
一、故障现象一辆2012款朗动轿车，行驶里程10万余km。
据驾驶员反映，最近一段时间，车辆启动时比较困难，需多次启动才能点着火，怠速有时候会不稳、驾驶过程中急加速无力，一段时间后，发动机又能工作正常，在最近一段时间的用车过程中，故障频率有所增加，同时油耗增加明显。
观察仪表板，发现发动机故障警报灯不亮，用故障诊断仪读取故障码，没有读取到任何故障码。
车主已经清洗了油路和进气歧管，更换了空气滤清器和火花塞，但故障现象依然存在。
二、故障检测与分析1、基本检查在对车辆的燃油、机油、冷却液等进行基本检查后，首先决定用LAUNCH—X431故障诊断仪读发动机系统的故障码，未发现故障码。
启动发动机，刚开始发动机难以启动，多次尝试后发动机顺利打着火，但怠速不太正常，时高时低，有时又很稳定。
空档踩下油门踏板，急加速有力，发动机转速正常。
用LAUNCH—X431读取发动机电控系统的数据流，没有发现异常数据。
接着对该车的燃油系统的压力、配气正时（含CVVT系统）、单缸独立点火系、曲轴位置传感器及凸轮轴位置传感器、节气门位置传感器及怠速电机等进行检查，多次检查后，都未发现故障。
曲轴位置传感器的检测与故障案例一、曲轴位置传感器的基本介绍曲轴位置传感器是一种用于测量发动机曲轴转速和位置的重要传感器。
它通常由霍尔元件和磁铁组成，通过检测曲轴上的齿轮或凸轮的位置来确定曲轴的转速和位置信息。
曲轴位置传感器的正常工作对于发动机的运行和性能至关重要。
二、曲轴位置传感器的检测方法1. 检查传感器的电气连接：首先，断开传感器的电源，使用万用表测量传感器的电气连接是否正常。
检查传感器的电源线、接地线和信号线是否有断裂、短路或接触不良等问题。
2. 检查传感器的内部元件：将传感器拆解，检查内部的霍尔元件是否损坏或腐蚀。
如果发现损坏或腐蚀的情况，需要更换传感器。
3. 检查传感器的磁铁：使用磁力计或磁力感应器测量传感器的磁铁是否正常。
如果磁铁磁力不足或磁铁损坏，需要更换传感器。
4. 检查传感器的工作电压：使用示波器测量传感器的工作电压是否在正常范围内。
如果工作电压异常，可能是由于供电系统故障或传感器本身故障导致，需要进一步排查。
5. 检查传感器的输出信号：使用示波器或多用途检测仪测量传感器的输出信号是否在正常范围内。
正常情况下，传感器的输出信号应该随着发动机转速的变化而变化。
三、曲轴位置传感器的故障案例1. 传感器损坏：传感器的霍尔元件损坏或腐蚀，导致无法正常检测曲轴位置。
这种情况下，需要更换传感器。
2. 传感器线路故障：传感器的电源线、接地线或信号线出现断路、短路或接触不良等问题，导致传感器无法正常工作。
这种情况下，需要修复或更换传感器的线路。
3. 磁铁损坏：传感器的磁铁磁力不足或磁铁损坏，导致无法正常检测曲轴位置。
这种情况下，需要更换传感器。
4. 供电系统故障：传感器的工作电压异常，可能是由于供电系统故障导致。
这种情况下，需要检查供电系统的电压稳定性和电源线路是否正常。
5. 传感器输出信号异常：传感器的输出信号不稳定或超出正常范围，可能是由于传感器本身故障或其他系统故障导致。
这种情况下，需要进一步排查其他系统的故障。
