PET PVC PP PE 等的区分方法

PET标签：密度1.37，加工温度260-290，模具温度140，收缩率1.2-2.0，熔点245-260度。

优点：尺寸安定性好，机械性能优，电气特性好，耐候性好，耐有机溶剂、油和弱酸。

耐气性和耐水性好。

具自熄性。

缺点：机械性质具有方向性，流动性较高，结晶速度较慢，干燥及加工条件要求严格。

PVC标签：密度1.38，加工温度180-200度，模具温度30-50，收缩率0.5.维卡软化点70度.优点：尺寸安定性好，成本低，耐侯性好，加不同比例之可塑剂，可轻易调整软硬度。

缺点：耐化耐温性差。

热分解后会产生氯化氢。

PP标签：密度0.915，加工温度250-270，模具温度50-75，收缩率1.0-2.5优点：易染色，耐湿、化、冲击性佳，高铰链特性。

缺点：复杂之异形押出不易，易氧化，不易结合，易被紫外线分解。

PE标签：密度0.954（低密度）、0.92（高密度）。

加工温度160-260（低密度）260-300（高密度）模具温度50-70（都可以）。

收缩率1.5-5.0（低密度）1.5-3.0（高密度）。

优点：柔软无毒易染色，耐冲击（-40度-90度）耐湿耐化性好。

缺点：不易押出，热膨胀系数高，不易贴合，耐温性差。

ABS标签：密度1.06，加工温度210-275，模具温度50-90，收缩率0.4-0.7，熔点175度，一般比例A:B:C=20:30:50.优点：坚硬，易压出，易染色，难燃，耐冲击，表面性佳。

缺点：耐溶剂性差，低介电强度，低拉伸率。

PBT标签：密度1.3，加工温度240-260度，模具温度60-80，收缩率1.5-2.5，熔点220-230度。

优点：机械性质安定抗张强度与抗张模数和尼龙相似，都是比较优越的。

摩擦系数小有自润性。

吸水率低。

电气性能优。

尺寸安定性良好。

耐药品性耐油性优。

缺点：Tg(玻璃转移温度）低，在荷重下H.D.T（热变形温度）为60度。

抗冲击强度不良，一般以玻璃纤维辅助为PBT+GF来使用。

PE–PET–PP–PS-PVC-塑料的区别、性能、用途1. 塑料的区别塑料是由化学合成或天然聚合物加工制成的材料，其在性质，用途和价格等方面都存在着差异。

以下是几种常见塑料的区别：1.1 PE（聚乙烯）PE是一种具有透明度和弹性的常见塑料，适用于制作各种类型的塑料袋和塑料瓶等。

PE的主要优点是其综合性能较好，且成本较低。

1.2 PET（聚酯）PET是一种高透明度且具有较高的耐热性的塑料。

它是广泛应用于各种塑料瓶和包装容器的材料。

PET的优点是其耐热性强，适合高温环境下的运用。

1.3 PP（聚丙烯）PP是一种高结晶度的塑料，通常应用于制作高强度、高耐用度的产品，如食品包装、汽车零部件、纤维及医用材料等。

PP的主要优点是其强度、耐用性和美观度。

1.4 PS（聚苯乙烯）PS通常被用于制造各种类型的塑料袋和盒子等。

PS在外观，形状和透明度方面较好，但不适用于高温环境下的使用。

1.5 PVC（聚氯乙烯）PVC是一种非常常用的塑料材料，用于制造各种建筑材料、电线、医疗设备等。

PVC的主要优点在于其强度、耐用性和耐腐蚀性。

2. 塑料的性能不同类型的塑料在性能方面也存在着差距，以下是塑料的性能表现：塑料类型透明度耐热性强韧度耐久性成本PE 一般一般一般一般低PET 高高一般一般中等PP 一般一般高高中等PS 高一般一般一般一般PVC 一般高高高中等3. 塑料的用途不同类型的塑料在使用方面也存在着差异，以下是常见的塑料用途：•PE常用于制成塑料袋、垃圾袋、绳索、水管、电缆等。

•PET常用于制造各种类型的塑料瓶、容器、瓶盖、毛绒玩具等。

•PP通常用于制造各种类型的口杯、塑料桶、婴儿用品、塑料袋等。

•PS常用于制造透明餐盒、拼图玩具、文具盒、CD盒等。

•PVC通常用于制造各种类型的电缆、水管、建筑材料、手提袋等。

4.塑料虽然具有广泛的用途和生产，但不同塑料的性能、用途和成本等方面都存在着差异。

在购买和使用塑料制品时，应根据具体的需求选取合适的塑料类型，以达到最佳的效果和质量。

PE,PET,PP,PS，PVC等材料的区别及用途（气泡膜）系列：PE（气泡膜）是采用无毒无味的聚乙烯(PE.LDPE)具有隔热，防碱，防水，防静电,抗酸，高抗冲等功能。

PE（气泡膜）加入抗静电成分生产，具有抗静电功能以粉红色为标准色，可根据客户要求加工成各种复合材料，如EPE复合，铝膜复合等。

•普通气泡卷料切片制袋•各种颜色气泡卷料切片制袋•抗静电气泡卷料切片制袋•单，双面气泡卷料切片制袋•复合气泡，复合EPE，复合铝膜•气泡分为三种泡，小泡圆直径为0.6㎝•中泡圆直径为1㎝，特大泡直径为2.5㎝应用范围：玻璃陶瓷，医疗器械，办公家具，电镀产品，电子，电脑，音响，工艺美术品等。

PU海绵系列：PU海绵主要包括聚脂及聚醚型可切片或卷切，亦可根据客户要求复合加工，热压加工及爆破开孔处理等。

PU海绵由于其具有保温，隔热，吸音，减震，阻燃，防静电，透气性能好等特性，故涉及各种行业，包括汽车业，电池工业，化妆品业，胸围内衣制造业及高档家具制造业等。

应用范围：包括空气，水及油过滤滤清海绵，吸水海绵，不吸水海绵，缓卫避震透气，透气不透水结皮海绵。

EVA橡塑系列：EVA橡塑制品是新型塑料包装材料，具有良好的缓冲，抗震，隔热，防潮，抗化学腐蚀等优点，具无毒无臭，不吸水。

EVA橡塑制品经设计可加工成形，其防震性能优于聚苯乙烯（泡沫）等包装材料。

具符合环保要求，是出口产品的最佳选择。

应用范围：电子产品，家用电器，玩具，工艺品，旅游制品，文化用品，化妆品等。

LDPE和HDPE都属于PE，PE是聚乙烯的通称。

LDPE是低密度聚乙烯，俗称高压，HDPE是高密度聚乙烯，俗称低压高压软低压硬PE 是聚乙烯的英文缩写说法 PP是聚丙烯的英文缩写说法。

LDPE 是高压（低密度）聚乙烯，LLDPE 是线性高压（低密度）聚乙烯，用高压技术制作出来具有线性特性的聚乙烯原料，HDPE是低压聚乙烯，都是源于制作工艺不同，使原料具有的性质也不一样。

PE, PET, PP, PS，PVC 塑料的区别、性能、用途PP与PE最大的区别就在于他们的MI(Melt Index)的不同,即分子链的结构所制!PE现在可以分为LDPE/LDPE/HDPE,而PP的用途就比较广泛,从现中国正在发展的新兴汽车保险缸到普通的玩具甚至BOPP为主的包装膜都有在使用,还有各种改性后的特性等,用途总之比较广泛.PE相对来说原料价格较低，塑化温度教低，目前主要用于农用薄膜以及食品保鲜膜PP原料价格都在1.0-1.2万之间，主要用于食品外包装袋，热封袋以及香烟外包装膜补充：PP材料用于家电也很多，如波轮洗衣机的部件，波轮，内桶等。

PP是由丙烯单体合成，PE是由已烯单体合成，由于单体及合成方法不一样，材料性能存在一定差别。

如玻璃化温度等。

PE是聚乙烯的简称，PP是聚丙烯的简称！PP未着色时呈白色半透明，蜡状；比聚乙烯轻。

透明度也较聚乙烯好，比聚乙烯刚硬。

常见制品：盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。

PE 未着色时呈乳白色半透明，蜡状；用手摸制品有滑腻的感觉，柔而韧；稍能伸长。

一般低密度聚乙烯较软，透明度较好；高密度聚乙烯较硬。

常见制品：手提袋、水管、油桶、饮料瓶（钙奶瓶）、日常用品等。

PP在低温情况下（零摄氏度以下）比较脆，容易断裂，因为PP的玻璃化温度是零摄氏度；而PE玻璃化温度是零下二十摄氏度；其实两者耐高温差不多，PP要比PE高一点。

现在很多地暖采暖管都使用PE材料，韧性比较好，都是采取热熔连接的。

pp :比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃特点：度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆、不耐磨、易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件热性能：PP具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌，在不受外力的，150℃也不变形。

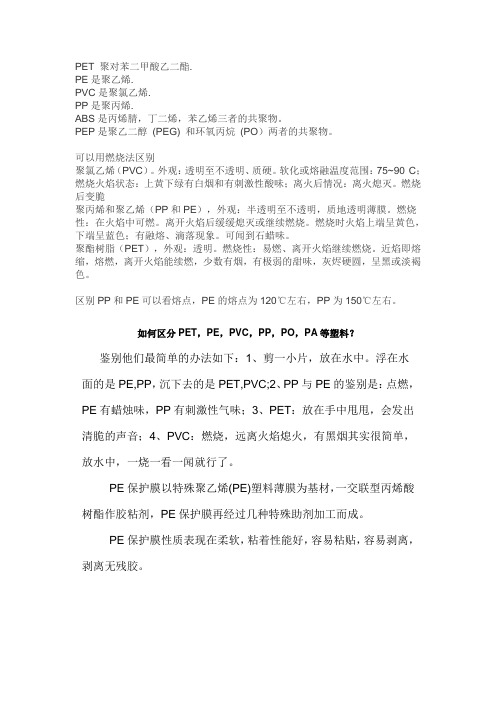

PET 聚对苯二甲酸乙二酯.
PE是聚乙烯.
PVC是聚氯乙烯.
PP是聚丙烯.
ABS是丙烯腈，丁二烯，苯乙烯三者的共聚物。

PEP是聚乙二醇(PEG) 和环氧丙烷(PO）两者的共聚物。

可以用燃烧法区别
聚氯乙烯（PVC）。

外观：透明至不透明、质硬。

软化或熔融温度范围：75~90°C；燃烧火焰状态：上黄下绿有白烟和有刺激性酸味；离火后情况：离火熄灭。

燃烧后变脆
聚丙烯和聚乙烯（PP和PE），外观：半透明至不透明，质地透明薄膜。

燃烧性：在火焰中可燃。

离开火焰后缓缓熄灭或继续燃烧。

燃烧时火焰上端呈黄色，下端呈蓝色；有融熔、滴落现象。

可闻到石蜡味。

聚酯树脂（PET），外观：透明。

燃烧性：易燃、离开火焰继续燃烧。

近焰即熔缩，熔燃，离开火焰能续燃，少数有烟，有极弱的甜味，灰烬硬圆，呈黑或淡褐色。

区别PP和PE可以看熔点，PE的熔点为120℃左右，PP为150℃左右。

如何区分PET，PE，PVC，PP，PO，PA等塑料？
鉴别他们最简单的办法如下：1、剪一小片，放在水中。

浮在水
面的是PE,PP，沉下去的是PET,PVC;2、PP与PE的鉴别是：点燃，PE有蜡烛味，PP有刺激性气味；3、PET：放在手中甩甩，会发出清脆的声音；4、PVC：燃烧，远离火焰熄火，有黑烟其实很简单，放水中，一烧一看一闻就行了。

PE保护膜以特殊聚乙烯(PE)塑料薄膜为基材，一交联型丙烯酸树酯作胶粘剂，PE保护膜再经过几种特殊助剂加工而成。

PE保护膜性质表现在柔软，粘着性能好，容易粘贴，容易剥离，剥离无残胶。

一般判断塑料种类最简单常用的方法第一是看外观和用途，因为每种塑料的用途、外观都不同，依据这两项大致可以判定出可能是哪几种塑料，然后再用火烧一下，通过火焰的颜色、烟的浓度颜色和气味来区别。

通过这两步基本上能区别出大多数通用的塑料了。

但这个对经验要求比较高，可能一下子是难以掌握的。

几种塑料膜的燃烧特点：PVC膜最大的特点是离火自熄，用火源去烧时会着火，火焰黄色，燃烧时黑烟很重，有刺鼻的特殊气味，火源移开后火焰就会自动熄灭，烧过的部分是黑色的。

PET膜离开火源后不会熄灭，会持续燃烧，燃烧时会边烧边收缩，也有较浓的黑烟，燃烧过的部分是白色的，会有酸味；PE和PP较难区别，两者都可燃烧，火焰为蓝色，PE燃烧时有很淡的白烟，会边燃烧边熔融滴落，PP的烟略浓于PE，但无熔融滴落现象，两者都是象烧蜡烛的气味。

常用的塑料鉴别方法塑料是一种广泛应用于生活和工业领域的材料，但不同类型的塑料具有不同的性质和用途。

因此，对于塑料的鉴别非常重要。

下面将介绍几种常用的塑料鉴别方法。

1.热方法：热方法是一种简便快捷的塑料鉴别方法。

首先需要准备一根金属针或尖锐的热点，然后将其加热到红色。

接着，将加热的金属点放到待鉴别的塑料上。

根据塑料的熔点和燃烧特性，可以鉴别出不同的塑料类型。

-聚丙烯（PP）：热点接触PP塑料不会熔化，只会留下一小块黑色的痕迹。

-聚乙烯（PE）：热点接触PE塑料会稍微融化，熔点较低，但不会燃烧。

-聚氯乙烯（PVC）：热点接触PVC塑料会有明显的气味和黑色的烟雾，同时会有酸性气体释放。

-聚苯乙烯（PS）：热点接触PS塑料会产生特殊的香味。

-聚对苯二甲酸乙二醇酯（PET）：热点接触PET塑料会熔化，同时释放出甜味。

2.溶解与浸泡方法：溶解与浸泡方法是通过将待鉴别的塑料放入不同的溶剂中观察塑料的溶胀情况来进行鉴别。

-聚乙烯（PE）：PE可以在正己烷等脂肪烃类溶剂中溶解。

-聚氯乙烯（PVC）：PVC可以在丙酮中溶解。

-聚丙烯（PP）：PP在正己烷和苯等溶剂中不溶。

-聚苯乙烯（PS）：PS在苯和二氯甲烷等溶剂中溶解。

3.密度测定方法：塑料的密度是根据它的成分和结构来确定的，因此通过测定塑料的密度可以鉴别其类型。

- 聚乙烯（PE）：PE的密度较低，大约在0.91-0.96g/cm³之间。

- 聚丙烯（PP）：PP的密度较高，大约在0.895-0.92g/cm³之间。

- 聚氯乙烯（PVC）：PVC的密度较高，大约在1.35-1.45g/cm³之间。

- 聚苯乙烯（PS）：PS的密度较高，大约在1.04-1.06g/cm³之间。

4.红外光谱分析法：红外光谱分析法是一种通过测定塑料材料对红外光的吸收谱来鉴别塑料的方法。

不同的塑料由于其成分和结构的不同，会对特定波长的红外光产生不同的吸收峰。

塑料种类的鉴别方法在日常生活中，我们经常接触到各种各样的塑料制品，如塑料瓶、塑料袋、塑料盒等等。

然而，不同种类的塑料具有不同的特性和用途，因此了解如何准确鉴别塑料种类对我们来说是非常重要的。

下面是一些常见的塑料种类以及它们的鉴别方法。

1. 聚乙烯（PE）聚乙烯是一种常见且广泛应用的塑料，常用于制造塑料瓶、塑料袋等。

鉴别聚乙烯的方法有以下几个方面：- 外观：聚乙烯具有较好的韧性，手感柔软。

一般而言，聚乙烯制品的表面光滑，无明显的划痕和颗粒。

- 海面测试：将被检测的塑料放入水中，如果能浮在水面上并保持较长时间，那么有很大可能是聚乙烯制品。

- 弯曲测试：聚乙烯具有较好的延展性，可通过轻轻弯曲材料，观察是否能够恢复原状。

2. 聚丙烯（PP）聚丙烯是一种具有较高的熔点和强度的塑料，常用于制造塑料桶、塑料盒等。

鉴别聚丙烯的方法有以下几个方面：- 海面测试：与聚乙烯类似，聚丙烯也能浮在水面上并保持较长时间。

但要注意，有些聚乙烯制品也会表现出类似的特点，因此需要综合考虑其他因素进行鉴别。

- 弯曲测试：相较于聚乙烯，聚丙烯的延展性稍差，因此弯曲后的恢复程度可能没有聚乙烯那样好。

3. 聚氯乙烯（PVC）聚氯乙烯是一种常见的塑料，常用于制造塑料管、塑料窗框等。

鉴别聚氯乙烯的方法有以下几个方面：- 遇火试验：将被检测的塑料制品放入明火中，如果发生明显的熔化或滴落，且散发辛辣气味，那么很有可能是聚氯乙烯制品。

另外，聚氯乙烯制品的火焰颜色呈绿色。

- 霓虹灯测试：用一盏紫外线灯照射被检测的塑料制品，如果发出绿色荧光，那么一般可以判断为聚氯乙烯制品。

4. 聚苯乙烯（PS）聚苯乙烯是一种常见的塑料，常用于制造塑料储物盒、保鲜盒等。

鉴别聚苯乙烯的方法有以下几个方面：- 海面测试：与聚乙烯和聚丙烯不同，聚苯乙烯制品通常不能浮在水面上，而是下沉至底部。

这一点是鉴别聚苯乙烯的一个重要特征。

- 弯曲测试：聚苯乙烯具有较好的延展性，可通过弯曲测试进行初步判断。

塑料材质日常鉴别法塑料的种类很多，有：聚乙烯（PE），聚丙烯（PP），聚酰胺（PA），聚酯（PET），聚氯乙烯（PVC），等等。

如何快速简单的鉴别出塑料的种类，本文归纳了一些方法可以进行初步鉴定：1. 产品的外观，形状与用途；2. 物理特性；3. 燃烧特性； 4. 溶解性等。

根据塑料的用途来判断，食品包装袋、垃圾袋等大多是聚乙烯制造的；碳酸气饮料瓶及纯净水瓶，多是聚对苯二甲酸乙二醇酯制造的；现在许多塑料包装制品上面都标明了材质，可通过观察相应的标记来确定制品的材质。

第1号：PET（聚对苯二甲酸乙二醇脂），这种材料制作的容器，就是常见的装汽水的塑料瓶，也俗称“宝特瓶”：常见矿泉水瓶、碳酸饮料瓶等。

第2号：HDPE（高密度聚乙烯），清洁剂、洗发精、沐浴乳、食用油、农药等等的容器多以HDPE制造。

容器多半不透明，手感似蜡：常见白色药瓶、清洁用品、沐浴产品。

第3号：PVC（聚氯乙烯），多用以制造水管、雨衣、书包、建材、塑料膜、塑料盒等等器物：常见雨衣、建材、塑料膜、塑料盒等。

第4号：LDPE（低密度聚乙烯），随处可见的塑料袋多以LDPE制造：常见食品包装袋、工业包装塑料袋，塑料大棚薄膜等。

第5号：PP（聚丙烯），多用以制造水桶、垃圾桶、箩筐、篮子和微波炉用食物容器等等：常见豆浆瓶、优酪乳瓶、果汁饮料瓶、微波炉餐盒。

第6号：PS（聚苯乙烯），由于吸水性低，多用以制造建材、玩具、文具、滚轮，还有速食店盛饮料的杯盒或一次性餐具：常见碗装泡面盒、快餐盒。

第7号：其他：常见PC类，如水壶、太空杯、奶瓶。

百货公司常用这样材质的水杯，PA类，即尼龙，多用于纤维纺织和一些家电等产品内部的制件。

对于单层塑料薄膜，通常可以通过观察其外观用途来区分出来，当然，这需要一定的经验作为基础。

例如拿到一种薄膜后，可以先查看其外观，查看光泽度、透明度、挺度。

如无色透明、表面有光泽、光滑而且比较挺实的薄膜可能是双向拉伸的聚丙烯或者聚对苯二甲酸乙二醇酯；手感柔软的可能是聚乙烯醇、软聚氯乙烯， EVA。
