高中物理第二章交变电流第6节变压器教学案教科版选修

第六节 变压器（二）【自主学习】一、 学习目标1. 熟练掌握理想变压器的电压、电流和功率的相互制约关系2. 会处理变压器的动态分析问题3. 会分析带多个副线圈的理想变压器二、 重点难点1. 理想变压器的电压、电流和功率的相互制约关系三、自主学习（阅读《金版学案》P54－55考点3、4）1．推导理想变压器电压与匝数的关系(多个副线圈时)2．推导理想变压器电流与匝数的关系(多个副线圈时)四、 要点透析 问题一 理想变压器的制约关系和动态分析1．物理量之间的制约关系当理想变压器的匝数比不变时，如图所示各量相互关系如下：(1)输入电压U 1决定输出电压U 2，因而U 2＝n 2n 1U 1. (2)输出电流I 2决定输入电流I 1，在输入电压一定的情况下，输出电压U 2也被完全确定，当负载电阻R 增大时，I 2减小，则I 1相应减小；当负载电阻R 减小时，I 2增大，则I 1相应增大，因此在使用变压器时，不能使变压器次级线圈短路．(3)输出功率P 2决定输入功率P 1，理想变压器的输入功率与输出功率相等，即P 1＝P 2.先学案2．理想变压器动态分析的两种常见情况(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动态分析的顺序是R→I2→P2→P1→I1.(2)负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进行动态分析的顺序是n1、n2→U2→I2→P2→P1→I1.【课前自测】1．(双选)理想变压器,给负载Ｒ供电,用下列哪些方法可增加变压器的输出功率( ) A．减少副线圈的匝数 B．增加原线圈的匝数C．减少负载电阻Ｒ的值 D．提高加在原线圈两端的电压2．(双选)如图所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑片，U1为加在原线圈的电压，则( )A．保持U1及P的位置不变，K由a合到b时，I1将减小B．保持U1不变，K合在a处，使P上滑，I1将增大C．保持P的位置及U1不变，K由b合到a时，R消耗功率将减小D．保持P的位置不变，K合在a处，若U1增大，I1将增大【巩固拓展】课本作业P５９练习4、53．如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20 Ω，R2＝30 Ω，C为电容器．已知通过R1的正弦式交变电流如图乙所示，则( )A．交变电流的频率为0.02 HzB．原线圈输入电压的最大值为200 2 VC．电阻R2的电功率约为6.67 WD．通过R3的电流始终为零4．如下图所示，M、N为两条交流输电线，甲、乙两图是配电室中的互感器和交流电表的两种接线示意图，以下说法正确的是( )A．在乙图中，线圈N4的导线一定比线圈N3的导线粗B．甲图中的电表是交流电流表，乙图中的电表是交流电压表C．甲图中的电表是交流电压表，乙图中的电表是交流电流表D．甲、乙两图中的电表均为交流电流表检测案第六节变压器（二）班级姓名学号成绩●【课堂检测】1. (双选)为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示．当开关S闭合后( )A．A1示数变大，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V2示数不变，V1与V2示数的比值不变2．如图所示，一台理想变压器有两个副线圈，已知12 V的副线圈输出电流是4.17A，匝数是30匝；127 V的副线圈输出电流是0.63 A，那么：(1)127 V的副线圈匝数是多少？原线圈的匝数是多少？(2)原线圈的输入功率是多少？(3)原线圈的输入电流是多少？●【研讨结论】1．分析理想变压器电压、电流、电功率的制约关系和动态问题的方法2．解答有多个副线圈变压器问题的两条主线课堂训练案第六节变压器（二）班级姓名学号成绩●【当堂训练】1. （双选）一理想变压器原、副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头。

高二物理《变压器》教案3篇高二物理《变压器》教案2中国民用供电使用三相电作为楼层或小区进线，多用星形接法，其相电压为220V，而线电压为381V(近似值)，需要中性线，一般也都有地线，即为三相五线制。

而进户线为单相线，即三相中的一相，对地或对中性线电压均为220V。

一些大功率空调等家用电器也使用三相四线制接法，此时进户线必须是三相线。

工业用电多使用6kV以上高压三相电进入厂区，经总降压变电所、总配电所或车间变电所变压成为较低电压后以三相或单相的形式深入各个车间供电。

一、知识目标1、知道三相交变电流是如何产生的．了解三相交变电流是三个相同的交流电组成的．2、了解三相交变电流的图象，知道在图象中三个交变电流在时间上依次落后1／3周期．3、知道产生三相交变电流的三个线圈中的电动势的最大值和周期都相同，但它们不是同时达到最大值（或为零）．4、了解三相四线制中相线（火线）、中性线、零线、相电压、线电压等概念．5、知道什么是星形连接、三角形连接、零线、火线、线电压及相电压．二、能力目标1、培养学生将知识进行类比、迁移的能力．2、使学生理解如何用数学工具将物理规律建立成新模型3、训练学生的空间想象能力的演绎思维能力．4、努力培养学生的实际动手操作能力．三、情感目标1、通过了解我国的电力事业的发展培养学生的爱国热情2、让学生在学习的过程中体会到三相交流电的对称美教学建议教材分析三相电流在生产和生活中有广泛的应用，学生应对它有一定的了解．但这里只对学生可能接触较多的知识做些介绍，而不涉及太多实际应用中的具体问题．三相交变电流在生产生活实际中应用广泛，所以其基本常识应让每个学生了解．教法建议1、在介绍三相交变电流的产生时，除课本中提供的插图外，教师可以再找一些图片或模型，使学生明白，三个相同的线圈同时在同一磁场中转动，产生三相交变电流，它们依次落后1／3周期．三相交变电流就是三个相同的交变电流，它们具有相同的最大值、周期、频率．每一个交变电流是一个单相电．2、要让学生知道，三个线圈相互独立，每一个都可以相当于一个独立的电源单独供电．由于三个线圈平面依次相差120o角．它们达到最大值（或零）的时间就依次相差1／3周期．用挂图配合三相电机的模型演示，效果很好．让三个线圈通过星形连接或三角形连接后对外供电，一方面比用三个交变电流单独供电大大节省了线路的材料，另一方面，可同时提供两种不同电压值的交变电流．教师应组织学生观察生活实际中的交变电流的连接方式，理解课本中所介绍的三相电的连接．教学设计方案三相交变电流教学目的１、知道三相交变电流的产生及特点．２、知道星形接法、三角形接法和相电压、线电压知识．教具：演示用交流发电机教学过程：一、引入新课本章前面学习了一个线圈在磁场中转动，电路中产生交变电流的变化规律．如果三组互成120°角的线圈在磁场中转动，三组线圈产生三个交变电流．这就是我们今天要学习的三相交变电流．板书：第六节三相交变电流二、进行新课演示单相交流发电机模型：只有一个线圈在磁场中转动，电路中只产生一个交变电动势，这样的发电机叫单相交流发电机．它发出的电流叫单相交变电流．演示：三相交流发电机模型，提出研究三相交变电流的产生．板书：一、三相交变电流的产生１、三相交变电流的.产生：互成120°角的线圈在磁场中转动，三组线圈各自产生交变电流２、三相交变电流的特点：最大值和周期是相同的．板书：三组线圈到达最大值(或零值)的时间依次落后1/3周期我们还可以用图像描述三相交变电流板书：三相交变电流的图像三组线圈产生三相交变电流可对三组负载供电，那么三组线圈和三个负载是怎样连接的呢？板书：二、星形连接和三角形连接1、星形连接说明：在实际应用中，三相发电机和负载并不用６条导线连接，而是把线圈末端和负载之间用一条导线连接，这就是我们要学习的星形连接①把线圈末端和负载之间用一条导线连接的方法叫星形连接（符号Ｙ）②端线、火线和中性线、零线从每个线圈始端引出的导线叫端线，也叫相线，在照明电路里俗称火线．从公共点引出的导线叫中性线，照明电路中，中性线是接地的叫做零线．③相电压和线电压端线和中性线之间的电压叫做相电压两条端线之间的电压叫做线电压．我国日常电路中，相电压是220Ｖ、线电压是380Ｖ2、三角形连接①把发电机的三个线圈始端和末端依次相连的方式叫三角板连接（符号△）②相电压和线电压两条端线之间的电压就是其中一个线圈的相电压，所以三角形连接中相电压等于线电压．高二物理《变压器》教案3教学目标一、知识目标1、知道变压器的构造.知道变压器是用来改变交流电压的装置.2、理解互感现象，理解变压器的工作原理.3、掌握理想变压器工作规律并能运用解决实际问题.4、理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析解决基本问题.5、理解变压器的输入功率等于输出功率.能用变压器的功率关系解决简单的变压器的电流关系问题.6、理解在远距离输电时，利用变压器可以大大降低传输线路的电能消耗的原因.7、知道课本中介绍的几种常见的变压器.二、能力目标1、通过观察演示实验，培养学生物理观察能力和正确读数的习惯.2、从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力.3、从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义.三、情感目标1、通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美.2、让学生充分体会能量守恒定律的普遍性及辩证统一思想.3、培养学生尊重事实，实事求是的科学精神和科学态度.教学建议教材分析及相应的教法建议1、在学习本章之前，首先应明确的是，变压器是用来改变交变电流电压的.变压器不能改变恒定电流的电压.互感现象是变压器工作的基础.让学生在学习电磁感应的基础上理解互感现象.这里的关键是明白原线圈和副线圈有共同的铁芯，穿过它们的磁通量和磁通量的变化时刻都是相同的.因而，其中的感应电动势之比只与匝数有关.这样原、副线圈的匝数不同，就可以改变电压了.2、在分析变压器的原理时，课本中提到了次级线圈对于负载来讲，相当于一个交流电源一般情况下，忽略变压器的磁漏，认为穿过原线圈每一匝的磁通量与穿过副线圈的磁通量总是相等的.这两个条件，都是理想变压器的工作原理的内容.利用课本中的这些内容，教师在课堂上，首先可以帮助学生分析变压器原理，原线圈上加上交变流电后，铁心中产生交变磁通量;在副线圈中产生交变电动势，则副线圈相当于交流电源对外供电.在这个过程中，如果从能量角度分析，可以看成是电能(原线圈中的交变电流)转换成磁场能(铁心中的变化磁场)，磁场能又转换成电能(副线圈对外输出电流).所以，变压器是一个传递能量的装置.如果不计它的损失，则变压器在工作中只传递能量不消耗能量.要使学生明白，理想变压器是忽略了变压器中的能量损耗，它的输出功率与输入功率相等，这样才得出原、副线圈的'电压、电流与匝数的关系式.在解决有两个副线圈的变压器的问题时，这一点尤其重要.当然，在初学时，有两个副线圈的变压器的问题，不做统一要求，不必急于去分析这类问题.对于学有余力的学生，可引导他们进行分析讨论.3、学生对变压器原理和变压器中原、副线圈的电压、电流的关系常有一些似是而非的模糊认识，引导学生认真讨论章后习题，对学生澄清认识会有所帮助.4、变压器的电压公式是直接给出的.课本中利用原、副线圈的匝数关系，说明了什么是升压变压器和什么是降压变压器，这也是为了帮助学生能记住电压关系公式.利用变压器的输出功率和输人功率相等的关系，得到了 I1I2=U1U2.建议教师做好用输出负载调节输入功率的演示实验.引导学生注意观察，当负载端接入的灯泡逐渐增多时，原、副线圈上的电压基本上不发生变化，原线圈中的电流逐渐增大，副线圈中的电流也逐渐增大.5、介绍几种常见的变压器，是让学生能见到真实的变压器的外型和了解变压器的实际构造.教师应当尽可能多地找一些变压器的给学生看一看.变压器在生产和生活中有十分广泛的应用.课本中介绍了一些，教学中可根据实际情况向学生进行介绍，或看挂图、照片、实物，或参观，以开阔学生眼界，增加实际知识6、电能的输送，定性地说明了在远距离输送电能时，采用变压器进行高压输电可以大大减少输电线路上的电能损失.这里重点描述了输电线上的电流大小与造成的电热损失的关系，教师应帮助学生分析，理解采用高压输电的必要性.教学重点、难点、疑点及解决办法1、重点：变压器工作原理及工作规律.2、难点：(l)理解副线圈两端的电压为交变电压.(2)推导变压器原副线圈电流与匝数关系.(3)掌握公式中各物理量所表示对象的含义.3、疑点：变压器铁心是否带电即如何将电能从原线圈传输出到副线圈.4、解决办法：(l)通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律.(2)通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系.(3)通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义。

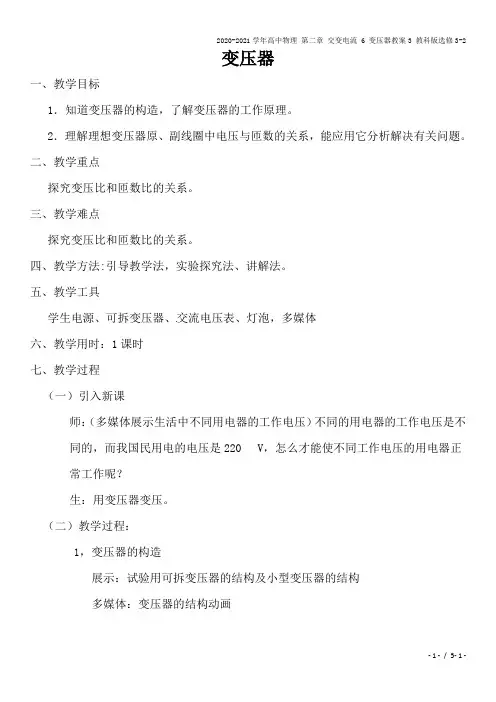

变压器一、教学目标1．知道变压器的构造，了解变压器的工作原理。

2．理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。

二、教学重点探究变压比和匝数比的关系。

三、教学难点探究变压比和匝数比的关系。

四、教学方法:引导教学法，实验探究法、讲解法。

五、教学工具学生电源、可拆变压器、交流电压表、灯泡，多媒体六、教学用时：1课时七、教学过程（一）引入新课师：（多媒体展示生活中不同用电器的工作电压）不同的用电器的工作电压是不同的，而我国民用电的电压是220 V，怎么才能使不同工作电压的用电器正常工作呢？生：用变压器变压。

（二）教学过程：1，变压器的构造展示：试验用可拆变压器的结构及小型变压器的结构多媒体：变压器的结构动画变压器的结构：铁芯原线圈副线圈2，变压器的工作原理 思考与讨论：变压器的原，副线圈是否接通？实验演示：1，用直流电源接变压器连接小灯泡（小灯泡闪一下熄灭）2，接直流电源，试触（小灯泡不断的闪烁）3，改接交流电源（小灯泡持续发光）师：变压器是怎样工作的呢？多媒体展示视频（变压器的工作原理）互感现象是变压器工作的基础。

在原线圈上加交变电压U 1，原线圈中就有交变电流，它在铁芯中产生交变的磁通量。

这个交变磁通量既穿过原线圈，也穿过副线圈，在原、副线圈中都要引起感应电动势。

如副线圈是闭合的，在副线圈中就产生交变电流，它也在铁芯中产生交变的磁通量，在原、副线圈中同样引起感应电动势。

副线圈两端的电压就是这样产生的。

3，理想变压器（理想化物理模型）忽略变压器原，副线圈的电阻，忽略变压过程中的各种损耗，这样的变压器称为理想变压器。

4，理想变压器的变压规律理论推导：2121n n U U实验验证：（1，展示视频：理想变压器的变压规律。

2，师生一起用学生电源，可拆变压器，交流电压表验证：原，副线圈的匝数比为2:1不变，输入电压分别为12V ，10V ，8V ，6V ，观察交流电压表的示数。

）升压变压器，n 2＞n 1，降压变压器，n 2＜n 1。

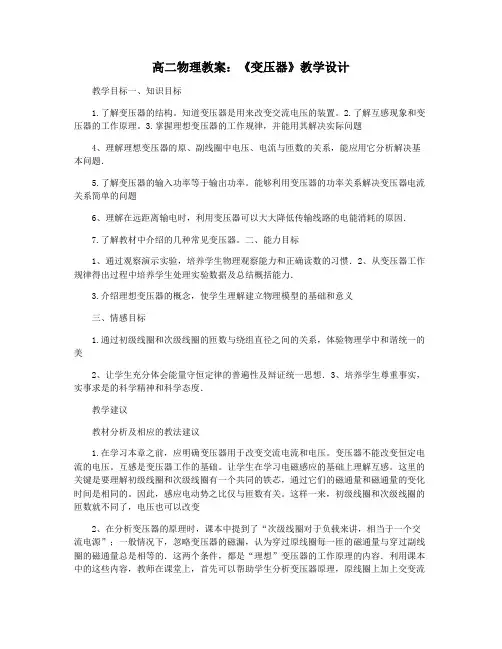

高二物理教案：《变压器》教学设计教学目标一、知识目标1.了解变压器的结构。

知道变压器是用来改变交流电压的装置。

2.了解互感现象和变压器的工作原理。

3.掌握理想变压器的工作规律，并能用其解决实际问题4、理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析解决基本问题．5.了解变压器的输入功率等于输出功率。

能够利用变压器的功率关系解决变压器电流关系简单的问题6、理解在远距离输电时，利用变压器可以大大降低传输线路的电能消耗的原因．7.了解教材中介绍的几种常见变压器。

二、能力目标1、通过观察演示实验，培养学生物理观察能力和正确读数的习惯．2、从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力．3.介绍理想变压器的概念，使学生理解建立物理模型的基础和意义三、情感目标1.通过初级线圈和次级线圈的匝数与绕组直径之间的关系，体验物理学中和谐统一的美2、让学生充分体会能量守恒定律的普遍性及辩证统一思想．3、培养学生尊重事实，实事求是的科学精神和科学态度．教学建议教材分析及相应的教法建议1.在学习本章之前，应明确变压器用于改变交流电流和电压。

变压器不能改变恒定电流的电压。

互感是变压器工作的基础。

让学生在学习电磁感应的基础上理解互感。

这里的关键是要理解初级线圈和次级线圈有一个共同的铁芯，通过它们的磁通量和磁通量的变化时间是相同的。

因此，感应电动势之比仅与匝数有关。

这样一来，初级线圈和次级线圈的匝数就不同了，电压也可以改变2、在分析变压器的原理时，课本中提到了“次级线圈对于负载来讲，相当于一个交流电源”；一般情况下，忽略变压器的磁漏，认为穿过原线圈每一匝的磁通量与穿过副线圈的磁通量总是相等的．这两个条件，都是“理想”变压器的工作原理的内容．利用课本中的这些内容，教师在课堂上，首先可以帮助学生分析变压器原理，原线圈上加上交变流电后，铁心中产生交变磁通量；在副线圈中产生交变电动势，则副线圈相当于交流电源对外供电．在这个过程中，如果从能量角度分可以看出，电能（初级线圈中的交流电）转化为磁能（改变铁芯中的磁场），磁能转化为电能（次级线圈的外部输出电流）。

学案6 变压器[学习目标定位] 1.了解变压器的构造及几种常见的变压器，理解变压器的工作原理.2.掌握理想变压器的电压与匝数的关系并能用它解决相关问题.3.掌握理想变压器的功率关系，并能推导出原、副线圈的电流关系．1．当一个线圈中的电流变化时，在另一个线圈中产生感应电动势的现象，称为互感．利用互感现象，可以把能量从一个线圈传递到另一个线圈．2．电流在一段电路上做功的功率P 等于电流I 与这段电路两端的电压U 的乘积，即P ＝UI .一、变压器的结构与原理1．变压器是由闭合铁芯和绕在铁芯上的两组线圈组成的，与交流电源连接的线圈叫原线圈，也叫初级线圈，与负载连接的线圈叫副线圈，也叫次级线圈．2．变压器的原、副线圈并不相连，电能从原线圈通过磁场传输给副线圈． 二、变压器的电压与匝数的关系理想变压器原、副线圈两端的电压跟它们的匝数成正比，即U 1U 2＝n 1n 2.三、电流与匝数的关系理想变压器原、副线圈中的电流I 1、I 2与它们的匝数n 1、n 2的关系：I 1I 2＝n 2n 1.四、电压互感器和电流互感器1．电压互感器是一种降压变压器，它的初级并联在高压交流线路上，次级则与交流电压表相连．2．电流互感器是一种升压变压器，它的原线圈串联在被测交流电路中，副线圈与交流电流表相连.一、变压器的原理及电压与匝数的关系 [问题设计]把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈通过开关连到交流电源的两端，另一个线圈连到小灯泡上(如图1所示)．图1(1)小灯泡能发光吗？为什么？(2)若小灯泡发光，那么小灯泡两端电压与什么因素有关？(3)若将原线圈接到恒定的直流电源上，小灯泡亮不亮？分析讨论小灯泡亮或不亮的原因． 答案 (1)能发光，当左边线圈加上交变电压时，左边线圈中就有交变电流，它在铁芯中产生周期性变化的磁场，根据法拉第电磁感应定律知，在左、右线圈中都要产生感应电动势，右线圈作为电源给小灯泡供电，小灯泡就会发光．(2)左、右线圈中每一圈上磁通量的变化率ΔΦΔt 都相同，若左边匝数为n 1，则E 1＝n 1ΔΦΔt；若右边匝数为n 2，则E 2＝n 2ΔΦΔt ，故有E 1E 2＝n 1n 2；若忽略左边线圈的电阻，则有E 1＝E 电源，这样看来小灯泡两端电压与左侧交流电源电动势及两线圈匝数比n 1n 2都有关系．(3)不亮．原线圈接到恒定直流电源上，通过原线圈的电流的大小、方向均不变，它产生的磁场通过副线圈的磁通量不变，因此在副线圈中不会产生感应电动势，副线圈两端没有电压，所以小灯泡不亮．这种现象说明，变压器不能改变恒定电流的电压． [要点提炼]1．互感现象是变压器的工作基础．因此变压器只对变化的电流起作用，对恒定电流不起作用．(后两空填“变化”或“恒定”)2．变压器不能(填“能”或“不能”)改变交变电流的频率． 3．变压器中的电压关系：(1)只有一个副线圈：U 1U 2＝n 1n 2.(2)有多个副线圈：U 1n 1＝U 2n 2＝U 3n 3＝……4．原、副线圈的地位(1)原线圈在其所处回路中充当负载． (2)副线圈在其所处回路中充当电源． 二、理想变压器中的功率关系及电流关系 [问题设计]1．什么是理想变压器？理想变压器原、副线圈中的功率有什么关系？答案 理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗．所以理想变压器的输入功率等于输出功率，即P 入＝P 出．2．若只有一个副线圈，原、副线圈中的电流与匝数有什么关系？ 答案 由能量守恒定律，有P 入＝P 出，即U 1I 1＝U 2I 2.所以I 1I 2＝U 2U 1＝n 2n 1.3．若有多个副线圈时，电流与匝数间的关系是什么？答案 若有多个副线圈P 1＝P 2＋P 3＋……，即U 1I 1＝U 2I 2＋U 3I 3＋…… 将U 1∶U 2∶U 3∶……＝n 1∶n 2∶n 3∶……代入得 n 1I 1＝n 2I 2＋n 3I 3＋…… [要点提炼]1．理想变压器的特点：(1)变压器铁芯内无漏磁；无发热损失． (2)原、副线圈不计内阻，即无能量损失．实际变压器(特别是大型变压器)一般可以看成理想变压器． 2．功率关系：P 入＝P 出． 3．电流关系：(1)若只有一个副线圈，有I 1U 1＝I 2U 2，即I 1I 2＝n 2n 1.(2)当有多个副线圈时I 1U 1＝I 2U 2＋I 3U 3＋…… 得I 1n 1＝I 2n 2＋I 3n 3＋……三、理想变压器中各量的制约关系和动态分析 1．变压器工作时的制约关系(1)电压制约：当变压器原、副线圈的匝数比(n 1n 2)一定时，输入电压U 1决定输出电压U 2，即U 2＝n 2U 1n 1.(2)功率制约：P 出决定P 入，P 出增大，P 入增大；P 出减小，P 入减小，P 出为0，P 入为0.(3)电流制约：当变压器原、副线圈的匝数比(n 1n 2)一定，且输入电压U 1确定时，副线圈中的输出电流I 2决定原线圈中的电流I 1，即I 1＝n 2I 2n 1.2．对理想变压器进行动态分析的两种常见情况(1)原、副线圈匝数比不变，负载电阻变化，进行动态分析的顺序是R →I 2→P 出→P 入→I 1； (2)负载电阻不变，匝数比变化，进行动态分析的顺序是n 1、n 2→U 2→I 2→P 出→P 入→I 1.一、对变压器的原理的理解例1 关于理想变压器的工作原理，以下说法正确的是 ( ) A ．通过正弦交变电流的原线圈产生的磁通量不变 B ．穿过原、副线圈的磁通量在任何时候都相等 C ．穿过副线圈磁通量的变化使得副线圈产生感应电动势D ．原线圈中的电流通过铁芯流到了副线圈解析 I 变化，则磁场变化，由于面积S 不变，故Φ变化，A 错误．因理想变压器无漏磁，故B 、C 正确．原线圈中的电能转化为磁场能又转化为电能，故D 错． 答案 BC二、理想变压器基本规律的应用例2 理想变压器连接电路如图2甲所示，已知原、副线圈匝数比为10∶1，当输入电压波形如图乙时，电流表读数为2 A ，则( )图2A ．电压表读数为282 VB ．电压表读数为28.2 VC ．输入功率为56.4 WD ．输入功率为40 W解析 由题图乙可知，U m ＝282 V ，则输入电压有效值U 1＝U m 2≈200 V ．根据U 1U 2＝n 1n 2知，U 2＝20 V ，再根据I 1I 2＝n 2n 1知，I 1＝0.2 A ，输入功率P ＝U 1I 1＝40 W ，故A 、B 、C 错，D 正确．答案 D三、理想变压器中的动态分析例3 如图3所示为一理想变压器，K 为单刀双掷开关，P 为滑动变阻器的滑动触头，U 1为加在原线圈两端的交变电压，I 1为原线圈中的电流，则( )图3A ．保持U 1及P 的位置不变，K 由a 扳向b 时，I 1将增大B ．保持U 1及P 的位置不变，K 由b 扳向a 时，R 消耗的功率减小C ．保持U 1不变，K 接在a 处，使P 上滑，I 1将增大D ．保持P 的位置不变，K 接在a 处，若U 1增大，I 1将增大解析 保持U 1及P 的位置不变，K 由a 扳向b 时，n 1减小，n 2n 1增大，由U 2＝n 2n 1U 1知U 2变大，则输出电流I 2增大，输出功率增大，输入功率也增大，由P 1＝U 1I 1知，I 1增大，A 正确．同理，K 若由b 扳向a ，R 消耗功率将减小，B 正确．U 1不变，K 接在a 处，使P 上滑时，I 2减小，I 1也减小，故C 错．保持P 的位置不变，K 接在a 处，使若U 1增大，则U 2也增大，即I 2＝U 2R 增大，又I 1I 2＝n 2n 1，故I 1也应增大，故D 正确．答案 ABD1．(对变压器原理的理解)如图4所示，理想变压器原、副线圈匝数之比n1∶n2＝4∶1，当导线在平行导轨上匀速切割磁感线时，电流表的示数是12 mA，则副线圈中电流表的示数是()图4A．3 mA B．48 mAC．零D．与R阻值有关答案 C解析当导线在平行导轨上匀速运动时，产生的电流是恒定的电流，不会使副线圈的磁通量变化，因而副线圈中无感应电流，选项C正确．2．(理想变压器基本规律的应用)如图5所示，理想变压器原、副线圈匝数比为20∶1，两个标有“12 V,6 W”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想电表)的示数分别是()图5A．120 V,0.10 A B．240 V,0.025 AC．120 V,0.05 A D．240 V,0.05 A答案 D解析灯泡正常工作，副线圈电压U2＝12 V，副线圈电流I2＝2×612A＝1 A，根据匝数比得原线圈电流I1＝120I2＝0.05 A，原线圈电压U1＝20U2＝240 V，选项D正确．3．(理想变压器中的动态分析)如图6所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈的中心抽头，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压u，其瞬时值表达式为u＝220 2 sin (100πt) V，现把单刀双掷开关与a连接，则()图6A．电压表的示数为22 VB．流过滑动变阻器的电流的方向每秒改变100次C．在滑动变阻器的触头P向上移动的过程中，电压表和电流表的示数均变大D．若把单刀双掷开关由a扳向b时，保持滑动变阻器的触头P不动，电压表示数变大，电流表的示数变小答案AB解析理想变压器可以变压、变流，但不改变功率和频率；由交变电压的表达式可知，该交变电压的频率为50 Hz，而产生交变电压的线圈每转一圈，其电流变向两次，故B正确；电压表的读数是有效值，根据理想变压器的变压比等于匝数比可知，该电压表的读数为22 V，A正确；滑动变阻器的触头P向上移动，其接入电路的阻值减小，而变压器两端的电压不变，则电压表的读数不变，副线圈中的电流变大，则电流表的读数变大，C错误；单刀双掷开关由a扳向b，变压器的原线圈的有效匝数减小，由Un1＝U′n2可知，U′变大，变压器的输出功率和输入功率变大，故电压表和电流表的读数都变大，D错误．题组一对变压器原理的理解1．如图所示四个电路，能够实现升压的是()答案 D解析变压器只能对交变电流变压，不能对直流变压，故A、B错误；由于电压与线圈匝数成正比，所以，C错误，只有D能实现升压．2．理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是()A．穿过原、副线圈每一匝磁通量之比是10∶1B ．穿过原、副线圈每一匝磁通量的变化率相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D ．正常工作时原、副线圈的输入、输出功率之比为1∶1 答案 BD解析 对于理想变压器，认为无磁通量损失，因而穿过两个线圈每一匝的磁通量相同，磁通量的变化率相同，每匝线圈产生的感应电动势相等，电压与匝数成正比．理想变压器没有能量损失，故输入功率等于输出功率． 题组二 理想变压器基本规律的应用3．如图1所示，一理想变压器的原线圈匝数为n 1＝1 100匝，接电压U 1＝220 V 的交流电，副线圈接“20 V 10 W ”的灯泡，灯泡正常发光，可知 ( )图1A ．副线圈的匝数n 2＝200匝B ．副线圈中的电流I 2＝0.5 AC ．原线圈中的输入功率为10 WD ．原线圈中的电流I 1＝0.1 A 答案 BC解析 本题考查变压器的知识．意在考查学生对变压器知识的理解．由于理想变压器的电压比等于匝数比，副线圈匝数n 2＝100匝，A 错误；理想变压器的原、副线圈的功率相等．所以原线圈的输入功率为10 W ，C 正确；由功率P ＝UI 可得副线圈中的电流I 2＝0.5 A ，原线圈中的电流I 1＝n 2n 1I 2≈0.045 A ，B 正确，D 错误．4.如图2所示，理想变压器的原线圈接在u ＝220 2 sin (100πt ) V 的交流电源上，副线圈接有R ＝55 Ω的负载电阻．原、副线圈匝数之比为2∶1.电流表、电压表均为理想电表，下列说法中正确的是( )图2A ．原线圈中电流表的读数为1 AB ．原线圈中的输入功率为220 2 WC ．副线圈中电压表的读数为110 2 VD ．副线圈中输出交流电的周期为50 s答案 A解析 先计算副线圈的电压的有效值，原线圈电压的有效值为220 V ，根据匝数比可以得到副线圈的电压的有效值为110 V ，根据负载电阻的大小可以知道副线圈中电流为2 A ，根据原、副线圈的输入功率和输出功率相等可以知道原线圈中输入功率为220 W ，电流有效值为1 A ．副线圈中输出交流电的周期与原线圈相同为0.02 s.5．一台理想降压变压器从10 kV 的线路中降压并提供200 A 的负载电流．已知两个线圈的匝数比为40∶1，则变压器的原线圈电流、输出电压及输出功率是( ) A ．5 A,250 V,50 kW B ．5 A,10 kV,50 kW C ．200 A,250 V,50 kW D ．200 A,10 kV,2×103 kW 答案 A解析 由I 1I 2＝n 2n 1得：I 1＝140×200 A ＝5 A ；由U 1U 2＝n 1n 2得：U 2＝U 1n 2n 1＝10×103×140V ＝250 V ；由理想变压器功率关系得：P 入＝P 出＝U 1I 1＝U 2I 2＝200×250 W ＝50 kW.故正确选项为A. 6．图3甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是( )图3A ．线圈匝数n 1<n 2，n 3<n 4B ．线圈匝数n 1>n 2，n 3>n 4C ．甲图中的电表是电压表，输出端不可短路D ．乙图中的电表是电流表，输出端不可断路 答案 CD解析 题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n 1>n 2，题图甲中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n 3<n 4，题图乙中的电表为电流表，故选项C 、D 正确．7.如图4所示，一只理想变压器原线圈与频率为50 Hz 的正弦交变电源相连，两个阻值均为20 Ω的电阻串联后接在副线圈的两端．图中的电流表、电压表均为理想交流电表，原、副线圈分别为200匝和100匝，电压表的示数为5 V ．则 ( )图4A ．电流表的读数为0.5 AB ．流过电阻的交变电流的频率为100 HzC ．交变电源的输出电压的最大值为20 2 VD ．交变电源的输出功率为2.5 W 答案 CD解析 根据欧姆定律可得副线圈中的电流I 2＝UR＝0.25 A ，根据理想变压器原、副线圈中的电流与匝数的关系I 1I 2＝n 2n 1可解得，I 1＝0.125 A ，A 错误；理想变压器原、副线圈中的交变电流的频率相同，都为50 Hz ，B 错误；副线圈输出电压的有效值为10 V ．根据正弦交变电流的最大值和有效值的关系可得其最大值应为U 2m ＝10 2 V ．原、副线圈电压比为U 1U 2＝n 1n 2，可得交变电源输出电压的最大值为U 1m ＝20 2 V ，C 正确；对于理想变压器，交变电源的输出功率等于变压器副线圈负载消耗的功率，P ＝2×5220 W ＝2.5 W ，故D 正确．题组三 理想变压器中的动态分析8．如图5所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R .开始时，开关S 断开．当开关S 接通时，以下说法中正确的是 ( )图5A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 上的电压增大C ．通过灯炮L 1的电流减小D ．原线圈中的电流增大 答案 BCD解析 由于输入电压不变，所以当S 接通时，理想变压器副线圈M 、N 两端输出电压不变． 并联灯泡L 2，总电阻变小，由欧姆定律知，流过R 的电流增大，电阻上的电压U R ＝IR 增大． 副线圈输出电流增大，根据输入功率等于输出功率I 1U 1＝I 2U 2得，I 2增大，原线圈输入电流I 1也增大．U MN 不变，U R 变大，所以U L1变小，流过灯泡L 1的电流减小．9．如图6所示，某理想变压器的原、副线圈的匝数均可调节，原线圈两端电压为一最大值不变的正弦交流电，在其他条件不变的情况下，为了使变压器输入功率增大，可使 ( )图6A ．原线圈匝数n 1增加B ．副线圈匝数n 2增加C ．负载电阻R 的阻值增大D ．负载电阻R 的阻值减小 答案 BD解析 由U 1U 2＝n 1n 2，P 出＝U 22R可得P 出＝U 21n 以22n 21R又因为P 入＝P 出，所以P 入＝U 21n 22n 21R分析可得选项B 、D 正确．10.有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q 调节，如图7所示，在副线圈两输出端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压为U 的交流电，则( )图7A ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变小 答案 BC解析 保持Q 的位置不动，副线圈匝数不变，由U 1U 2＝n 1n 2知U 2不变，当P 向上滑动时，R 变大，由I 2＝U 2R 0＋R知I 2减小，I 1减小，故电流表的读数变小，A 错误，B 正确；保持P 的位置不动，将Q 向上滑动时，副线圈的匝数增多，由U 1U 2＝n 1n 2知U 2增大，由I 2＝U 2R ＋R 0知I 2增大，I 1增大，故电流表的读数变大，C 正确，D 错误．。

变压器
实验：探究变压器原副线圈两端电压的关系以及与线圈匝数的关系
理论推导理想变压器的变压规律。

原、副线圈中产生的感应电动势分别是： E 1=n 1
/ t E 2=n 2
/
t
U 1=E 1 U 2=E 2 理论和实验表明
变压器原副线圈两端的 电压跟它们的匝数成正比。

数学表达式为：
n 2 >n 1 U 2>U 1 -----升压变压器 n 2 <n 1 U 2 <U 1 -----降压变压器
理想变压器 :没有能量损失的变压器
P 出= P 入
四、理想变压器的变流规律
P 出= P 入
理想变压器原副线圈的电流跟它们的 匝数成反比 I 1/I 2=n 2/n 1 五、变压器的应用 电压互感器和电流互感器 见多媒体 见多媒体
2
1
21n n U U。

第6节变压器1．当变压器的原线圈加上交变电压时，原线圈中的交变电流在铁芯中激发交变的磁通量，交变的磁通量穿过________也穿过________，在原、副线圈中产生____________．当副线圈闭合时，在副线圈中就会有交流电通过，这样，虽然原、副线圈并不相连，电能却从原线圈通过磁场传输给副线圈．2．在理想情况下，变压器原、副线圈两端的电压跟它们的____________，公式表示为__________________．如果原线圈的匝数小于副线圈的匝数，则副线圈得到的电压比原线圈高，这种变压器称为____________；如果原线圈的匝数大于副线圈的匝数，则副线圈得到的电压比原线圈低，这种变压器称为____________．3．关于理想变压器的工作原理，以下说法正确的是()A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈4．对理想变压器，下列说法中正确的是()A．原线圈的输入功率，随着副线圈的输出功率增大而增大B．原线圈的输入电流，随副线圈的输出电流增大而增大C．原线圈的电流，不随副线圈的输出电流变化而变化D．当副线圈的电流为零时，原线圈的电压也为零5．某变电站用原、副线圈匝数比为n1∶n2的变压器，将远距离输来的电能送给用户，如图1所示，将变压器看作理想变压器，当变压器正常工作时，下列说法正确的是()图1A．原、副线圈电压比为n2∶n1B．原、副线圈电流比为n1∶n2C．原、副线圈电压比为n1∶n2D．变压器的输入功率与输出功率的比为n1∶n2【概念规律练】知识点一变压器的基本规律1．如图2所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯泡正常发光，则()图2A．电流表的示数为32 220AB．电源输出功率为1200WC．电流表的示数为3 220AD．原线圈端电压为11V2．某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按如图3所示规律变化，副线圈接有负载，下列判断正确的是()图3A．输出电压的最大值为36VB．原、副线圈中电流之比为55∶9C．变压器输入、输出功率之比为55∶9D．交流电源电压有效值为220V，频率为50Hz知识点二常见变压器3．如图4所示，自耦变压器输入端A、B接交流稳压电源，其电压有效值U AB＝100V，R0＝40Ω，当滑动片处于线圈中点位置时，C、D两端电压的有效值U CD为________V，通过电阻R0的电流有效值为________A.图44．如图5所示，M、N为两条交流输电线，甲、乙两图是配电室中的互感器和交流电表的两种接线示意图，以下说法正确的是()图5A．在乙图中，线圈N4的导线一定比线圈N3的导线粗B．甲图中的电表是交流电流表，乙图中的电表是交流电压表C．甲图中的电表是交流电压表，乙图中的电表是交流电流表D．甲、乙两图中的电表均为交流电流表【方法技巧练】一、变压器动态问题的分析方法5．如图6所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈的电压，则()图6A．保持U1及P的位置不变，K由a合到b时，I1将增大B．保持P的位置及U1不变，K由b合到a时，R消耗功率将减小C．保持U1不变，K合在a处，使P上滑，I1将增大D．保持P的位置不变，K合在a处，若U1增大，I1将增大6．如图7所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线等效电阻为R.开始时，开关S断开．当S接通时，以下说法中正确的是()图7A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大二、有多个副线圈的理想变压器问题的分析方法7．理想变压器如图8所示，原线圈匝数n1＝1000匝，两副线圈匝数分别为n2＝600匝，n3＝200匝，当原线圈两端接在220V的交流电源上时，原线圈上电流为2A，通过R2的电流为1A，则通过R3的电流为()图8A．10 A B．7 AC．3 AD．1 A8．如图9所示，一台有两个副线圈的理想变压器，原线圈匝数n1＝1100匝，接入电压U1＝220V的电路中．(1)要求在两个副线圈上分别得到电压U2＝6V，U3＝110V，它们的匝数n2、n3分别为多少？(2)若在两副线圈上分别接上“6V，20W”、“110V，60W”的两个用电器，原线圈的输入电流为多少？图91．理想变压器工作时，原线圈输入与副线圈输出的物理量一定相同的是()A．电压有效值B．电流有效值C．交变电流频率D．交流电功率2．如图10所示，理想变压器原、副线圈的匝数比n1∶n2＝4∶1，当导体棒l在匀强磁场中向左做匀速直线运动切割磁感线时，电流表的示数是12mA，则电流表的示数为()图10A．3mAB．0mAC．48mAD．与负载R的值有关3．在绕制变压器时，某人将两个线圈绕在如图11所示变压器铁芯的左右两个臂上．当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂．已知线圈1,2的匝数之比n1∶n2＝2∶1.在不接负载的情况下()图11A．当线圈1输入电压为220V时，线圈2输出电压为110VB．当线圈1输入电压为220V时，线圈2输出电压为55VC．当线圈2输入电压为110V时，线圈1输出电压为220VD．当线圈2输入电压为110V时，线圈1输出电压为110V4．一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图12甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的是()图12A．副线圈输出电压的频率为50HzB．副线圈输出电压的有效值为31VC．P向右移动时，原、副线圈的电流比减小D．P向右移动时，变压器的输入功率增加5．一台理想变压器从10kV的线路中降压并提供200A的负载电流．已知两个线圈的匝数比为40∶1，则变压器原线圈的电流、输出电压及输出功率是()A．5 A,250 V,50 kWB．5 A,10 kV,50 kWC．200 A,250 V,50 kWD．200 A,10 kV,2×103 kW6．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈有可调电阻R.设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2.当R增大时()A．I1减小，P1增大B．I1减小，P1减小C．I2增大，P2减小D．I2增大，P2增大7．如图13所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u＝202sin100πt V．氖泡在两端电压达到100V时开始发光．下列说法中正确的有()图13A．开关接通后，氖泡的发光频率为100HzB．开关接通后，电压表的示数为100VC．开关断开后，电压表的示数变大D．开关断开后，变压器的输出功率不变8．图14所示是霓虹灯的供电电路，电路中的变压器可视为理想变压器．已知变压器原线圈与副线圈匝数比n1n2＝120，加在原线圈的电压为u1＝311sin100πt V，霓虹灯正常工作的电阻R＝440kΩ，I1、I2表示原、副线圈中的电流．下列判断正确的是()图14A．副线圈两端电压6220V，副线圈中的电流14.1mAB．副线圈两端电压4400V，副线圈中的电流10mAC．I1<I2D．I1>I29．如图15甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20Ω，R2＝30Ω，C为电容器．已知通过R1的正弦式交变电流如图14乙所示，则()图15A．交变电流的频率为0.02HzB．原线圈输入电压的最大值为2002VC．电阻R2的电功率约为6.67WD．通过R3的电流始终为零10．如图16所示，理想变压器线圈匝数比n1∶n2＝2∶1，分别接有相同的两只灯泡A和B，若在a、b间接正弦式交流电源，电源电压为U，则B灯两端电压为()图1611．如图17所示的变压器的原线圈1接到220V的交流电源上．副线圈2的匝数n2＝30匝，与一个“12V12W”的灯泡L连接，L能正常发光．副线圈3的输出电压U3＝110V，与电阻R连接，通过R的电流为0.4A，求：图17(1)副线圈3的匝数n3；(2)原线圈1的匝数n1和电流I1.12．如图18所示，一个变压器(可视为理想变压器)的原线圈接在220V的市电上，向额定电压为1.80×104V的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA时，熔丝就熔断．图18(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10mA时，变压器的输入功率是多大？13．如图19所示，交流发电机电动势的有效值E＝20V，内阻不计，它通过一个R＝6Ω的指示灯连接变压器．变压器输出端并联24只彩色小灯泡，每只灯泡都是“6V，0.25W”，灯泡都正常发光，导线电阻不计．求：图19(1)降压变压器初级、次级线圈匝数比．(2)发电机的输出功率．第6节变压器答案课前预习练1．原线圈副线圈感应电动势2．匝数成正比U1U2＝n1n2升压变压器降压变压器3．C[通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A错误；因理想变压器无漏磁，故B错误；由互感现象知C 正确；原线圈中的电能转化为磁场能又转化为电能，原副线圈通过磁场联系在一起，故D错误．]4．AB[理想变压器原线圈的输入功率等于副线圈的输出功率，且随副线圈的输出功率的变化而变化，原线圈的输入电流取决于副线圈的输出电流，当副线圈的电流为零时，原线圈的电流也为零，但原线圈电压并不一定为零，故A、B正确，C、D错误．]5．C[电压之比等于匝数之比，根据输入功率等于输出功率，所以电流之比等于电压之比的反比，也就等于线圈匝数比的反比．]课堂探究练1．C[因为灯泡正常发光，所以副线圈中的电流I2＝PU2＝60220A＝311A根据公式I1I2＝n2n1得I1＝n2n1I2＝120×311A＝3220A，即电流表的示数应为3220A，故A错，C对；电源的输出功率等于变压器的输入功率，由P入＝P出可得电源的输出功率为60W，故B选项错误；根据公式U1U2＝n1n2，得U1＝n1n2U2＝201×220V＝4400V，故D选项错误．]点评变压器的基本规律电压关系：(1)①只有一个副线圈时U1U2＝n1n2或U1n1＝U2n2②当有多个副线圈时U 1n 1＝U 2n 2＝U 3n 3＝…(2)功率关系：P 入＝P 出①只有一个副线圈时，P 1＝P 2②当有多个副线圈时P 1＝P 2＋P 3＋…(3)电流关系：①只有一个副线圈时，由P 1＝P 2知，I 1U 1＝I 2U 2 得I 1I 2＝U 2U 1＝n 2n 1 即I 1I 2＝n 2n 1②当有多个副线圈时，由P 1＝P 2＋P 3＋…知 I 1U 1＝I 2U 2＋I 3U 3＋… 得I 1n 1＝I 2n 2＋I 3n 3＋…2．D [由图知原线圈电压最大值为2202V ，周期T ＝2×10－2s ，故有效值为220V ，频率为50Hz ；由U 1U 2＝n 1n 2，I 1I 2＝n 2n 1得输出电压最大值为362V ，原、副线圈电流之比为9∶55，输入、输出功率应相等，所以正确答案为D.]点评 变压器的电压关系、电流关系是有效值(或最大值)间的关系，即如公式U 1U 2＝n 1n 2中，若U 1是有效值则U 2就是有效值，若U 1是最大值则U 2就是最大值．3．200 5解析 由理想变压器公式U 1U 2＝n 1n 2得U CD ＝n 2n 1U AB ＝2×100V ＝200V ，又由I 2＝U CD R 0＝20040A ＝5A.点评 自耦变压器铁芯上只绕一个线圈，原、副线圈共用一个绕组，最大优点是可以连续调节输出电压，缺点是低压端和高压端直接有电的联系，使用不够安全．变压器的规律都适用于自耦变压器．4．C [电压互感器输入端分别接在两根线上，次级匝数比初级匝数少；电流互感器输入端只能串联在电路中，次级匝数比初级匝数多．]点评 甲图是电压互感器，乙图是电流互感器，它们分别与电压表和电流表的使用方法相同，即：电压互感器测电压时需并联接入电路，电流互感器测电流时需串联接入电路．它们利用变压器的原理把高电压、大电流变成低电压、小电流，以方便测量．5．ABD [K 由a 合到b 时，n 1减小而U 1不变，由U 1U 2＝n 1n 2可知副线圈上电压增大，负载R 的电流I 2增大，P 2增大；又由于P 1＝P 2＝U 1I 1，故I 1增大，A 项正确．同理K 由b 合到a 时，P 2减小，B 项正确．P 上滑时，负载电阻R 增大，而U 1、U 2均不变，由I 2＝U 2R 可知I 2减小，又由于n 1、n 2均不变，由I 1I 2＝n 2n 1可知I 1将减小，故C 项错误．当U 1增大时，由U 1U 2＝n 1n 2可知U 2也增大，I 2＝U 2R 增大，再由I 1I 2＝n 2n 1可知I 1增大，故D 项正确．]方法总结 此类问题大致有两种情况：一是负载电阻不变，原、副线圈的电压(U 1、U 2)、电流(I 1、I 2)，输入功率、输出功率随匝数比的变化而变化的情况，如选项A 、B ；另一类是原、副线圈的匝数比不变，上述各物理量随负载电阻的变化而变化的情况，如选项C.处理此类问题时，要根据题意分清变量与不变量，要明确变量之间的相互制约关系．6．BCD [由于输入电压不变，所以S 接通时，理想变压器副线圈M 、N两端输出电压不变．并联灯泡L 2，负载总电阻变小，由欧姆定律I ＝UR 知，流过R 的电流增大，电阻R 上的电压U R ＝IR 增大．副线圈输出电流增大，根据输入功率等于输出功率I 1U 1＝I 2U 2得，I 2增大，则原线圈输入电流I 1也增大．U MN 不变，U R 变大，所以U L1变小，流过灯泡L 1的电流减小．] 方法总结 变压器动态分析问题的思路程序可表示为7．B [由理想变压器变压比公式U 1U 2＝n 1n 2可得U 2＝U 1n 2n 1＝220×6001000V ＝132V ，由U 1U 3＝n 1n 3可得U 3＝n 3n 1U 1＝200×2201000V ＝44V ，根据输入功率等于输出功率有I 1U 1＝I 2U 2＋I 3U 3解得I 3＝7A ，选B]方法总结 理想变压器变压比公式U 1U 2＝n 1n 2，对有一个或n 个副线圈的变压器均适用，而变流比公式I 1I 2＝n 2n 1，只适用于有一个副线圈的变压器，若为两个以上副线圈的变压器，必须用P 入＝P 出，即U 1I 1＝U 2I 2＋U 3I 3或n 1I 1＝n 2I 2＋n 3I 3来计算．8．(1)30匝 550匝 (2)0.36A解析 (1)根据原、副线圈间电压与匝数的关系，由 U 1U 2＝n 1n 2，U 1U 3＝n 1n 3得n 2＝U 2U 1n 1＝6220×1100匝＝30匝n 3＝U 3U 1n 1＝110220×1100匝＝550匝(2)设原线圈输入电流为I 1，P 入＝P 出，即 I 1U 1＝I 2U 2＋I 3U 3＝P 2＋P 3，所以I 1＝P 2＋P 3U 1＝20＋60220A ＝0.36A方法总结 第(1)问中，也可根据原、副线圈每伏电压分配到的匝数相等进行计算．即由n 1U 1＝1100匝220V ＝5匝/V ，得匝数n 2＝5×6匝＝30匝，n 3＝5×110匝＝550匝．课后巩固练 1．CD 2．B3．BD [在不考虑原、副线圈内电阻的情况下，变压器原、副线圈电压之比(U 1/U 2)等于原、副线圈中产生的感应电动势之比(E 1/E 2)．当给线圈1输入电压U 1时，U 1U 2＝E 1E 2＝n 1ΔΦ1Δtn 2ΔΦ2Δt＝n 1ΔΦ1n 2ΔΦ2＝21×21＝41.当给线圈2输入电压U 2时，U 2U 1＝E 2E 1＝n 2ΔΦ2Δtn 1ΔΦ1Δt＝n 2ΔΦ2n 1ΔΦ1＝12×21＝1.所以选项B 、D 正确．]4．AD [变压器不改变电压的频率，副线圈中的电压频率等于原线圈中的电压频率为f ＝1T ＝12×10－2Hz ＝50Hz ；由U 1U 2＝n 1n 2可得副线圈中电压的最大值31V ，故有效值为312V ；P 向右移动时，输出电路中电压不变，电阻减小，电流增大，输出功率增大，变压器的输入功率等于输出功率，也增大，故正确的选项为A 、D.]5．A [设原线圈输入电压、电流、功率分别为U 1、I 1、P 1，副线圈输出电压、电流、功率分别为U 2、I 2、P 2，原、副线圈匝数分别为n 1、n 2.由I 1I 2＝n 2n 1知I 1＝n 2n 1I 2＝140×200 A ＝5 A. 由U 1U 2＝n 1n 2知U 2＝n 2n 1U 1＝140×10×103 V ＝250 V输出功率P 出＝U 2I 2＝250×200W ＝50kW]6．B [副线圈的电压不变，当副线圈接的电阻R 增大时，I 2减小，P 2减小，因为P 1＝P 2，所以P 1减小，I 1＝n 2n 1I 2，I 1也减小．]7．AB [由U 1U 2＝n 1n 2得：副线圈的输出电压u 2＝5u ＝1002sin100πt V ，此电源频率f 0＝50Hz ，而氖泡每个周期发光2次，则氖泡的发光频率f 氖＝2f 0＝100Hz ，A 正确；电压表的示数应为副线圈输出电压的有效值，故U ＝U 2m2＝100V ，B 正确；交变电流、电压的有效值不变，故表示数不变，C 错；断开开关后，变压器的输出功率减小，D 错．]8．BD [原线圈电压有效值U 1＝U m 2＝3112V ＝220V ，由U 1U 2＝n 1n 2，可得U 2＝4400V ，由欧姆定律可知I 2＝U 2R ＝10mA ，由I 1I 2＝n 2n 1可得：I 1>I 2，所以B 、D 两项正确．]9．C [由题中图象可知该交变电流的周期为0.02s ，所以频率为50Hz ，A错误；因为变压器输出电压最大值为20×1V ＝20V ，所以由变压比公式U 1n 1＝U 2n 2知变压器原线圈电压的最大值为20×10V ＝200V ，B 错误；R 2的功率P 2＝U 2R 2＝⎝ ⎛⎭⎪⎫202230W ＝6.67W ，C 正确；因为电容器存在充、放电现象，所以电阻R 3中的电流不感谢你的聆听感谢你的聆听 是始终为零，D 错误．]10．D [设原线圈电压为U 1，电流为I 1，副线圈电压为U 2，电流为I 2，则U 1＝U －I 1R A ，U 1U 2＝n 1n 2，I 1I 2＝n 2n 1，U 2＝I 2R B ，依题意，A 、B 完全相同，有R A ＝R B ，联立以上各式，整理可得n 2n 1U 1＝n 1n 2(U －U 1)，即12U 1＝2(U －U 1)， 得U 1＝45U ，U 2＝12U 1＝25U ＝0.4U ]11．(1)275匝 (2)550匝 0.255A解析 (1)变压比公式对于两个副线圈也适用，则有 U 2U 3＝n 2n 3，n 3＝n 2U 3U 2＝30×11012匝＝275匝．(2)同理：n 1n 2＝U 1U 2，n 1＝U 1U 2n 2＝22012×30匝＝550匝．理想变压器的输入功率等于输出功率，即P 1＝P 2＋P 3＝12W ＋0.4×110W ＝56W ．原线圈中电流I 1＝P 1U 1＝56220A≈0.255A12．(1)0.98A (2)180W解析 (1)设原、副线圈上的电压、电流分别为U 1、U 2、I 1、I 2.根据理想变压器的输入功率等于输出功率，有I 1U 1＝I 2U 2当I 2＝12mA 时，I 1即为熔断电流，代入数据，得I 1＝0.98A(2)设副线圈中电流为I 2′＝10mA 时，变压器的输入功率为P 1，根据理想变压器的输入功率等于输出功率，有P 1＝I 2′U 2，代入数据，得P 1＝180W13．(1)3∶1 (2)6.67W解析 (1)彩色小灯泡额定电流I L ＝P U ＝0.256A ＝124A ，次级线圈总电流I 2＝24I L ＝1A ．变压器输入功率等于输出功率，有I 1U 1＝I 2U 2＝6W ，变压器原线圈电路中，利用欧姆定律可得E ＝U 1＋I 1R ＝6I 1＋6I 1，代入E 值解得I 1＝13A(I 1＝3A 应舍去，据题意是降压变压器，应I 1<I 2＝1A)，所以n 1n 2＝I 2I 1＝31. (2)发电机输出功率P ＝I 1E ＝6.67W。

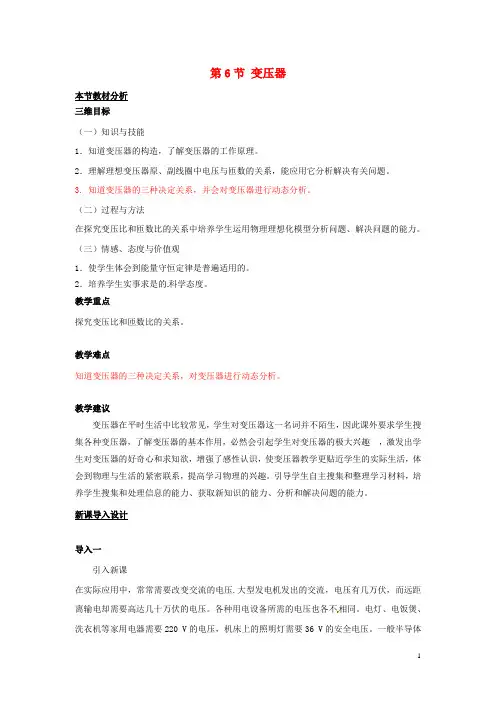

第6节变压器本节教材分析三维目标（一）知识与技能1．知道变压器的构造，了解变压器的工作原理。

2．理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。

3. 知道变压器的三种决定关系，并会对变压器进行动态分析。

（二）过程与方法在探究变压比和匝数比的关系中培养学生运用物理理想化模型分析问题、解决问题的能力。

（三）情感、态度与价值观1．使学生体会到能量守恒定律是普遍适用的。

2．培养学生实事求是的科学态度。

教学重点探究变压比和匝数比的关系。

教学难点知道变压器的三种决定关系，对变压器进行动态分析。

教学建议变压器在平时生活中比较常见，学生对变压器这一名词并不陌生，因此课外要求学生搜集各种变压器，了解变压器的基本作用，必然会引起学生对变压器的极大兴趣，激发出学生对变压器的好奇心和求知欲，增强了感性认识，使变压器教学更贴近学生的实际生活，体会到物理与生活的紧密联系，提高学习物理的兴趣。

引导学生自主搜集和整理学习材料，培养学生搜集和处理信息的能力、获取新知识的能力、分析和解决问题的能力。

新课导入设计导入一引入新课在实际应用中，常常需要改变交流的电压.大型发电机发出的交流，电压有几万伏，而远距离输电却需要高达几十万伏的电压。

各种用电设备所需的电压也各不相同。

电灯、电饭煲、洗衣机等家用电器需要220 V的电压，机床上的照明灯需要36 V的安全电压。

一般半导体收音机的电源电压不超过10 V，而电视机显像管却需要10000 V以上的高电压。

交流便于改变电压，以适应各种不同需要。

变压器就是改变交流电压的设备。

这节课我们学习变压器的有关知识。

导入二引入新课幻灯打出一组数据从以上表格可看到各类用电器额定工作电压往往不同，可我们国家民用统一供电均为220V，那这些元件是如何正常工作的呢？出示已拆录音机，指出变压器。

这就靠我们这节将要学习的变压器来实现升压、降压，从而使我们各类用电器在供电电压220V以下都能正常工作。

6．变压器[知识梳理]一、变压器的结构与原理 1．变压器的结构变压器由闭合铁芯和绕在铁芯上的线圈组成，变压器的模型与符号如图2­6­1所示．图2­6­1(1)原线圈：与电源相连接的线圈，也叫初级线圈． (2)副线圈：与负载相连接的线圈，也叫次级线圈．2．变压器的原理：当变压器的原线圈加上交变电压时，原线圈中的交变电流在铁芯中激发交变的磁通量，交变的磁通量穿过原线圈也穿过副线圈，在原、副线圈中产生感应电动势．3．能量传递电能从原线圈通过磁场传输给副线圈． 二、理想变压器的原副线圈中物理量之间的关系1．电压关系：理想变压器的电压跟它们的匝数成正比．公式：U 1U 2＝n 1n 2. 当n 1>n 2时，则有U 1>U 2，叫降压变压器． 当n 1<n 2时，则有U 1<U 2，叫升压变压器． 2．电流关系(1)输入功率与输出功率的关系：对于理想变压器，则U 1I 1＝U 2I 2，即P 入＝P 出． (2)电流与匝数的关系：I 2I 1＝n 1n 2.三、电压互感器和电流互感器1．电压互感器用来把高电压变成低电压．副线圈比原线圈匝数少，如图2­6­2甲所示，根据已知的变压比可以计算出原线路中的电压．2．电流互感器用来把大电流变成小电流，副线圈比原线圈匝数多，如图2­6­2乙，根据已知的变流比可以计算出原线路中的电流．甲乙图2­6­23．两种互感器的比较(1)两种互感器的连接方式：电压互感器原线圈并联在被测的高压线路上，电流互感器原线圈串联在被测的电路中．(2)两种互感器的特点：电压互感器是一种降压变压器，原线圈匝数多，电流互感器是一种升压变压器，副线圈匝数多．(3)使用互感器时，一定要将互感器的外壳和副线圈接地．此外，电流互感器在使用时绝对不允许副线圈开路．[基础自测]1．思考判断(1)理想变压器原、副线圈的电压之比等于两个线圈的匝数之比．(√)(2)学校中用的变压器工作时没有能量损失．(×)(3)理想变压器不仅可以改变交变电流的电压和电流，还可以改变交变电流的功率和频率．(×)(4)电压互感器是一种降压变压器．(√)(5)电压互感器的原线圈应串联在被测电路中．(×)(6)在使用互感器时，互感器的外壳和副线圈应接地．(√)2．一电器中的变压器可视为理想变压器，它将220 V交变电流改变为110 V．已知变压器原线圈匝数为800，则副线圈匝数为( )【导学号：24622075】A．200 B．400C．1 600 D．3 200B [根据理想变压器原、副线圈电压与匝数的关系U 1U 2＝n 1n 2，得n 2＝n 1U 2U 1＝800×110220＝400，选项B 正确．]3．在变电所，经常要用交流电表去监测电网上的强电流，使用的仪器是电流互感器．下图中，能正确反映其工作原理的是( )A [电流互感器应是测电流的，应串联在火线上，故C 、D 选项错误；同时，由I 1n 1＝I 2n 2知要使I 2<I 1，须n 2>n 1，故A 选项正确，B 选项错误．][合 作 探 究·攻 重 难]当变压器原、副线圈的匝数比n 1n 2一定时，输入电压U 1决定输出电压U 2，即U 2＝n 2U 1n 1. 2．功率制约P 出决定P 入，P 出增大，P 入增大 ；P 出减小，P 入减小；P 出为0，P 入为0.3．电流制约当变压器原、副线圈的匝数比n 1n 2一定，且输入电压U 1确定时，副线圈中的输出电流I 2决定原线圈中的电流I 1，即I 1＝n 2I 2n 1.一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压在220 V 的正弦交流电源上，如图2­6­3所示．设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则( )图2­6­3A ．U ＝66 V ，k ＝19B ．U ＝22 V ，k ＝19C ．U ＝66 V ，k ＝13D ．U ＝22 V ，k ＝13思路点拨：解答本题应注意以下两点：①变压器的输入电压不等于电源电压220 V ．②原、副线圈中的电阻相同．A [设原、副线圈中的电流分别为I 1、I 2，则I 1I 2＝n 2n 1＝13，故k ＝I 21RI 22R ＝19.设原线圈两端的电压为U 1，则U 1U ＝n 1n 2＝31，故U 1＝3U ，而原线圈回路中电阻分担的电压为13U ，故U3＋3U ＝220 V ，解得U ＝66 V ．选项A 正确．]公式U 1U 2＝n 1n 2及I 1I 2＝n 2n 1中的电压和电流一般指有效值，但也可以是最大值，但必须要对应.[针对训练]1．如图2­6­4所示，理想变压器原、副线圈匝数比为20∶1，两个标有“12 V 6 W”字样的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想电表)的示数分别是( )图2­6­4A ．120 V,0.10 AB ．240 V,0.025 AC ．120 V,0.05 AD ．240 V,0.05 AD [灯泡正常工作，副线圈两端的电压U 2＝12 V ，副线圈中的电流I 2＝2×612 A ＝1 A ，根据匝数比得原线圈中的电流I 1＝120I 2＝0.05 A ，原线圈两端的电压U 1＝20U 2＝240 V ，选项D 正确．]2．用220 V 的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V ，通过负载的电流图像如图2­6­5所示，则 ( )图2­6­5A ．变压器输入功率约为3.9 WB ．输出电压的最大值是110 VC ．变压器原、副线圈匝数比是1∶2D ．负载电流的函数表达式i ＝0.05sin ⎝⎛⎭⎪⎫100πt ＋π2 A A [根据理想变压器的输入功率等于输出功率，则P 入＝P 出＝P 负＝110×0.052 W≈3.9 W，故A 选项正确；由于题干中变压器输出电压的数值是有效值，则变压器的输出电压的最大值应是110 2 V ，故B 选项错误；根据理想变压器的变压比关系式U 1U 2＝n 1n 2可得，变压器原副线圈匝数比n 1n 2＝U 1U 2＝21，故C 选项错误；根据题图可得，负载电流的函数表达式为i ＝I m sin ⎝⎛⎭⎪⎫2πT t ＋0，解得i ＝0.05sin 100πt A ．故D 选项错误．]要遵循电路规律．首先确定是哪些量在变，哪些量不变，然后根据相应的规律判断，具体问题具体分析．一般分为以下两种情况：(1)原、副线圈匝数比n 1n 2不变．分析原、副线圈的电压U 1、U 2，电流I 1、I 2，输出和输入功率P 2、P 1随负载电阻变化而变化的情况．将变压器接到交流电源上，原线圈的输入电压为U 1，副线圈两端电压U 2⎝ ⎛⎭⎪⎫U 2＝n 2n 1U 1为定值，流过副线圈的电流I 2⎝⎛⎭⎪⎫I 2＝U 2R 随负载电阻的减小而增大，变压器输出功率P 2(P 2＝U 2I 2)也随着增大，不计变压器损失的能量，则变压器输入功率P 1(P 1＝P 2)也增大，流过原线圈的电流I 1⎝⎛⎭⎪⎫I 1＝P 1U1也增大．进行动态分析的顺序是U 1→U 2＝n 2n 1U 1→I 2＝U 2R →P 2＝I 2U 2――――→能量守恒P 1＝P 2→I 1＝P 1U 1. (2)负载不变．上述物理量随原、副线圈匝数比的变化而变化的情况．一般情况下，如果原线圈输入电压U 1和匝数n 1不变，当副线圈匝数n 2增大时，副线圈两端电压U 2⎝⎛⎭⎪⎫U 2＝n 2n 1U 1增大，流过副线圈的电流I 2⎝⎛⎭⎪⎫I 2＝U 2R增大，变压器输出功率P 2(P 2＝U 2I 2)增大，则变压器的输入功率P 1增大，流过原线圈的电流I 1增大，反之，变化情况则相反．(多选)如图2­6­6所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q 来调节，在副线圈两端连接了定值电阻R 0和滑动变阻器R ，P 为滑动变阻器的滑片．在原线圈上加一电压为U 的正弦交流电，则( )图2­6­6A ．保持Q 的位置不动，将P 向上滑动时，电流表读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表读数变小思路点拨：①保持Q 的位置不动，则原、副线圈匝数比不变．②保持P 的位置不动，则负载电阻不变．BC [保持Q 的位置不动，则U 2不变，将P 向上滑动时，R 接入电路的电阻变大，根据I 2＝U 2R 0＋R 知，I 2变小，由I 1I 2＝n 2n 1得I 1也变小，即电流表读数变小，选项A 错误，选项B 正确；保持P 的位置不动，将Q 向上滑动时，U 2变大，则根据P 2＝U 22R 0＋R知副线圈输出功率变大，由P 1＝P 2知，变压器原线圈输入功率P 1变大，而P 1＝I 1U ，输入电压U 一定，I 1变大，即电流表读数变大，选项C 正确，选项D 错误．]对理想变压器进行动态分析的两种常见情况(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动态分析的顺序是R →I 2→P 出→P 入→I 1.(2)负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进行动态分析的顺序是n 1、n 2→U 2→I 2→P 出→P 入→I 1.[针对训练]3.如图2­6­7所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )图2­6­7A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变B [由于家庭电路上理想变压器为降压变压器，故n 1>n 2，当原、副线圈减少相同的匝数时，其变压比n 1′n 2′变大，根据U 1U 2＝n 1′n 2′，U 1一定，U 2变小，故小灯泡变暗，选项A 错误，选项B 正确；由U 1U 2＝n 1′n 2′知，原、副线圈电压的比值变大，选项C 错误；根据I 1I 2＝n 2′n 1′，则通过原、副线圈电流的比值变化，选项D 错误．]4．(多选)如图2­6­8所示为一理想变压器．S 为单刀双掷开关，P 为滑动变阻器的滑片，U 1为变压器原线圈两端的电压，I 1为原线圈中的电流，则( )图2­6­8A ．保持U 1及P 的位置不变，S 由a 合到b 上时，I 1将减小B ．保持P 的位置及U 1不变，S 由b 合到a 上时，R 消耗的功率减小C ．保持U 1不变，S 合在a 处，使P 上滑，I 1将增大D ．保持P 的位置不变，S 合在a 处，若U 1增大，I 2增大BD [S 由a 合到b 时，n 1减小而U 1不变，由U 1U 2＝n 1n 2可知，副线圈上的电压增大，负载R 的电流I 2增大，P 2增大，又由于P 1＝P 2＝U 1I 1，故I 1增大，A 项错误；同理S 由b 合到a 时，P 2减小，B 项正确；P 上滑时，负载电阻R 增大，而U 1、U 2均不变，由I 2＝U 2R可知I 2减小，又由于n 1、n 2均不变，由I 1I 2＝n 2n 1可知I 1将减小，故C 项错误；当U 1增大时，由U 1U 2＝n 1n 2可知U 2也增大，I 2＝U 2R 增大，再由I 1I 2＝n 2n 1可知I 1增大，故D 项正确．]铁芯上只绕有一个线圈，如果把整个线圈作为原线圈，副线圈只取线圈的一部分，就可以降低电压，反之则可以升高电压，如图2­6­9所示．图2­6­92．互感器交流电压表和电流表都有一定的量度范围，不能直接测量高电压和大电流．互感器是利用变压器的原理来测量高电压或大电流的仪器．(多选)如图2­6­10所示，L1和L2是远距离输电的两根高压线，在靠近用户端的某处用电压互感器和电流互感器监测输电参数，在用电高峰期，用户接入电路的用电器逐渐增多的时候( )图2­6­10A．甲电表的示数变小B．甲电表的示数变大C．乙电表的示数变小D．乙电表的示数变大AD[由图可知：甲是电压表，乙是电流表，所以甲是电压互感器，乙是电流互感器；在用电高峰期，用户接入电路的用电器逐渐增多的时候，副线圈总电阻变小，副线圈总电流变大，所以输电导线电流变大，输电导线电阻R不变，由U＝IR可知，电压损失变大，根据高压线上输出电压变小，根据匝数比等于电压之比，所以甲电表的示数变小，故A正确，B 错误；输电导线电流变大，所以乙电表的示数变大，故C错误，D正确．](1)电压互感器应并联接入电路；电流互感器应串联接入电路．(2)电压互感器是把高电压变成低电压，故原线圈匝数n1大于副线圈匝数n2.(3)电流互感器是把大电流变成小电流，故原线圈匝数n1小于副线圈匝数n2.[针对训练]5．(多选)图2­6­11甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是( )甲 乙图2­6­11A ．线圈匝数n 1<n 2，n 3<n 4B ．线圈匝数n 1>n 2，n 3>n 4C ．甲图中的电表是电压表，输出端不可短路D ．乙图中的电表是电流表，输出端不可断路CD [题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n 1>n 2，题图甲中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n 3<n 4，题图乙中的电表为电流表，故选项C 、D 正确．]6．一自耦变压器如图2­6­12所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )图2­6­12A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高C [由U 1U 2＝n 1n 2，n 1>n 2知U 2<U 1；滑动触头从M 点顺时针旋转至N 点过程，n 2减小，则U 2降低，C 项正确．][当 堂 达 标·固 双 基]1．(多选)关于理想变压器，下列说法正确的是( ) A ．变压器只能改变交变电流的电压，不能改变直流电的电压 B ．实际生活中，不存在原线圈与副线圈匝数相等的变压器C ．理想变压器不仅可以改变交变电流的电压和电流，还可以改变交变电流的频率D ．输送的电能经变压器先转化为磁场能，再转化为电能ABD [易知A 、B 正确；理想变压器无能量损耗，改变交变电流的电压，不改变交变电流的周期和频率，C 错误；变压器工作的原理是互感现象，输送的电能经变压器先转化为磁场能，再转化为电能，D 正确．]2．对理想变压器可作出的判断是( ) A ．高压线圈匝数多、电流大、导线粗 B ．低压线圈匝数少、电流小、导线细 C ．高压线圈匝数多、电流大、导线细 D ．低压线圈匝数少、电流大、导线粗D [理想变压器中有U 1I 1＝U 2I 2且有I 1I 2＝n 2n 1，变压器电压较高的一边电流小，匝数多，导线细；则电压较低的一边电流大，匝数少，导线粗．]3．如图2­6­13所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.和是理想交流电压表，示数分别用U 1和U 2表示；和是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是 ( )【导学号：24622076】图2­6­13A ．I 1和I 2表示电流的平均值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 2变大C [电路中的电压表和电流表表示的都是有效值，选项A 、B 错误；滑片P 向下滑动过程中，接入电路中的电阻变小，U 2不变、I 1变大，故C 正确，D 错误．]4．(多选)如图2­6­14(a)中，理想变压器的原、副线圈的匝数比为4∶1，R T 为阻值随温度升高而减小的热敏电阻，R 1为定值电阻，电压表和电流表均为理想交流电表．原线圈所接电压u 随时间t 按正弦规律变化，如图2­6­14(b)所示．下列说法正确的是 ( )(a) (b)图2­6­14A ．变压器输入、输出功率之比为4∶1B．变压器原、副线圈中的电流强度之比为1∶4C．u随t变化的规律为u＝51sin 50πt VD．若热敏电阻R T的温度升高，则电压表的示数不变，电流表的示数变大BD[由题意知，变压器是理想变压器，故变压器输入、输出功率之比为1∶1，故A错误；变压器原、副线圈中的电流之比与匝数成反比，即I1I2＝n2n1＝14，故选项B正确；由题图(b)可知交流电压最大值U m＝51 V，周期T＝0.02 s，可由周期求出角速度的值为ω＝100πrad/s，则可得交流电压u随t变化的规律为u＝51sin 100πt V，故选项C错误；R T温度升高时，阻值减小，电流表的示数变大，电压表示数不变，故选项D正确．]11。

第六节变压器[先填空]1．用途：改变交流电压的设备．2．构造：变压器是由闭合铁芯和绕在铁芯上的线圈组成．(1)原线圈：跟电源相连的线圈(也叫初级线圈)．(2)副线圈：跟负载相连的线圈(也叫次级线圈)．3．原理：原线圈中的交变电流在铁芯中产生交变的磁通量，这个交变的磁通量不仅穿过原线圈，也穿过副线圈，所以在副线圈中产生感应电动势．如果在副线圈两端接入负载，负载中就会有交变电流．[再判断]1．变压器也可能改变恒定电压．(×)2．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流．(√)3．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用．(√) [后思考]原、副线圈是否通过铁芯导通？【提示】不是．都绕在同一绝缘铁芯上．[合作探讨]在课外，某同学在进行低压交流变压器实验的准备工作时，发现缺少电源，于是就用一种摩托车的蓄电池代替，按图2­6­1进行实验．图2­6­1探讨1：闭合开关后，灯泡是否发光？【提示】 因蓄电池是直流电源，向外输出恒定电压，故连接到副线圈上的小灯泡不会发光．探讨2：解释出现这种现象的原因．【提示】 恒定电压加在原线圈上后，原线圈内的磁通量不发生变化，因而副线圈中的磁通量也不发生变化，所以E ＝n ΔΦΔt＝0.故副线圈中无感应电动势．[核心点击]对变压器工作原理的理解图2­6­21．变压器的变压原理是电磁感应．如图2­6­2所示，当原线圈上加交流电压U 1时，原线圈中就有交变电流，它在铁芯中产生交变的磁通量，在原、副线圈中都要产生感应电动势．如果副线圈是闭合的，则副线圈中将产生交变的感应电流，它也在铁芯中产生交变磁通量，在原、副线圈中同样要引起感应电动势．2．由于互感现象，原、副线圈间虽然不相连，电能却可以通过磁场从原线圈传递到副线圈．3．能量转换方式为原线圈电能→磁场能→副线圈电能．1．(多选)理想变压器的原、副线圈中一定相同的物理量有( ) A ．交流电的频率 B ．磁通量的变化率 C ．功率D ．交流电的峰值【解析】 理想变压器没有漏磁，没有能量损失，所以原、副线圈中磁通量变化率相同，原、副线圈中功率相同，B、C正确；变压器能改变交流电的峰值但不改变交流电频率，A 正确，D错误．【答案】ABC2．关于理想变压器的工作原理，以下说法正确的是( )【导学号：97192085】A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈【解析】通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A错误；因理想变压器无漏磁，原、副线圈的磁通量总相等，故B错误；由互感现象知C正确；原线圈中的电能转化为磁场能又转化为副线圈的电能，原、副线圈通过磁联系在一起，故D错误．【答案】 C3．(多选)如图2­6­3所示为汽油机中点火装置的示意图，它使用的是12 V直流电源，在变压器的输出端却可得到高达10 000 V的高压，开关是自动控制的，欲使副线圈两端得到一个高压，应使( )图2­6­3A．开关总处于接通状态B．开关在接通时断开C．开关在断开时接通D．开关总处于断开状态【解析】欲使副线圈两端得到一个高压，必须使变压器铁芯中的磁通量发生变化，即原线圈中的电流必须发生变化，只有在开关闭合、断开瞬间原线圈中电流才有变化，故选B、C.【答案】BC变压器理解的四点注意1．变压器只对变化的电流起作用，对恒定电流不起作用．2．变压器的两个线圈之间通过磁场联系在一起，两个线圈间是绝缘的．3．变压器不能改变交变电流的频率．4．若直流电的电压是随时间变化的，也可以用变压器改变电压．[先填空] 1．铜损和铁损(1)铜损：变压器的线圈有内阻，电流通过时发热所损失的能量．(2)铁损：铁芯在交变磁场中反复磁化，产生涡流，使铁芯发热所损失的能量． 2．理想变压器：忽略原、副线圈的电阻和各种电磁能量损失的变压器．3．电压与匝数关系：原、副线圈的电压之比等于这两个线圈的匝数之比，即U 1U 2＝n 1n 2. 4．功率关系：原线圈的输入功率等于副线圈的输出功率．5．电流与匝数关系：原、副线圈中的电流跟它们的匝数成反比，即I 1I 2＝n 2n 1.6．两类变压器：n 2>n 1，能使电压升高的变压器叫做升压变压器；n 2<n 1，能使电压降低的变压器叫做降压变压器．[再判断]1．原线圈中输入的电流，随着副线圈中的输出电流的增大而增大．(√) 2．原线圈输入的电压，随着副线圈中的输出电流的增大而增大．(×) 3．当副线圈空载(断路)时，原线圈中无电流．(√) 4．当副线圈空载时，原线圈上电压为零．(×) [后思考]变压器线圈中的电流越大，应当用越粗的导线．在街上经常见到的往用户送电的变压器是降压变压器，它的原线圈和副线圈哪个应用较粗的导线？为什么？【提示】 副线圈应用较粗的导线．将该变压器视为理想变压器，输送功率保持不变，又由于是降压变压器，因此副线圈的电流要大于原线圈的电流．所以，副线圈应用较粗的导线．[合作探讨]实验仪器：学生电源(低压交流12 V)，可拆变压器，多用表(交流电压挡)，电路图如图2­6­4所示．实验过程：①保持原线圈的匝数n 1和电压U 1不变，改变副线圈的匝数n 2，研究n 2对副线圈的电压U2的影响，n1＝200 匝，U1＝12 V.图2­6­4②保持副线圈的匝数n2和原线圈的电压U1不变时，改变原线圈的匝数n1，研究n1对副线圈电压U2的影响，n2＝40匝，U1＝12 V.1212【提示】U1U2＝n1n2.探讨2：对于理想变压器，只有一组副线圈的情况下，原线圈和副线圈的电流跟它们的匝数的关系．【提示】I1I2＝n2n1.因为P1＝P2，即I1U1＝I2U2，又U1U2＝n1n2，所以推导出I1I2＝n2n1.[核心点击]1．理想变压器的变压(变流)规律(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动态分析的顺序是R→I2→P2→P1→I1.(2)负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进行动态分析的顺序是n 1、n 2→U 2→I 2→P 2→P 1→I 1.4．机床上的照明电灯用的电压是36 V ，是将220 V 电压经变压器降压得到的．若电灯功率是40 W ，可正常发光，则该变压器原、副线圈中的电流分别为( )A ．5.5 A,0.9 AB ．0.18 A,1.1 AC ．5.5 A,1.1 AD ．0.15 A,0.9 A【解析】 I 2＝P 2U 2＝4036 A ＝1.1 A ，又P 1＝P 2，则I 1＝P 2U 1＝40220A ＝0.18 A ，故B 正确．【答案】 B5.如图2­6­5所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220 V 60 W”灯泡一只，且灯泡正常发光，则( )图2­6­5A ．电流表的示数为32220 AB ．电源输出功率为1 200 WC ．电流表的示数为3220 AD ．原线圈端电压为11 V【解析】 由灯泡正常发光，可知副线圈电压为220 V ，由U 1U 2＝n 1n 2可知，原线圈电压U 1＝20×220 V＝4 400 V ，D 错；又因输入功率等于输出功率，P 1＝P 2＝60 W ，故B 错；电流表读数为有效值，原线圈中电流I 1＝P 1U 1＝604 400 A ＝3220A ，故A 错，C 正确．【答案】 C6．(多选)如图2­6­6所示为一理想变压器，K 为单刀双掷开关，P 为滑动变阻器的滑动触头，U 1为加在原线圈两端的交变电压，I 1为原线圈中的电流，则( )图2­6­6A ．保持U 1及P 的位置不变，K 由a 扳向b 时，I 1将增大B ．保持U 1及P 的位置不变，K 由b 扳向a 时，R 消耗功率减小C ．保持U 1不变，K 接在a 处，使P 上滑，I 1将增大D ．保持P 的位置不变，K 接在a 处，若U 1增大，I 1将增大【解析】 保持U 1及P 的位置不变，K 由a 扳向b 时，n 1减小，n 2n 1增大，由U 2＝n 2n 1U 1知U 2变大，则输出电流I 2增大，输出功率增大，输入功率也增大，由P 1＝U 1I 1知，I 1增大，A正确．同理，K 若由b 扳向a ，R 消耗功率将减小，B 正确．U 1不变，K 接在a 处，使P 上滑时，I 2减小，I 1也减小，故C 错误．保持P 的位置不变，K 接在a 处，若U 1增大，则U 2也增大，即I 2＝U 2R增大，则P 2增大，P 1＝P 2，故I 1也应增大，故D 正确．【答案】 ABD7．一自耦变压器如图2­6­7所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈．在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2.在将滑动触头从M 点顺时针旋转到N 点的过程中( )图2­6­7A ．U 2＞U 1，U 2降低B ．U 2＞U 1，U 2升高C ．U 2＜U 1，U 2降低D ．U 2＜U 1，U 2升高【解析】 a 、b 间作为原线圈(匝数不变)接电压为U 1的交变电流，在滑动触头由M 点移动到N 点的过程中，相当于副线圈的匝数变少，由变压器工作原理U 1U 2＝n 1n 2知，U 1＞U 2，且U 2降低，选项C 正确．【答案】 C理想变压器动态问题的处理方法1．首先抓住三个制约关系：输入电压U 1决定输出电压U 2；输出电流I 2决定输入电流I 1；输出功率P 2决定输入功率P 1.2．把副线圈当作电源，研究副线圈电路电阻变化．3．根据闭合电路的欧姆定律，判定副线圈电流的变化、功率的变化．。

6 变压器[学习目标] 1.了解变压器的构造及几种常见的变压器，理解变压器的工作原理.2.掌握理想变压器的电压与匝数的关系，并能用它解决相关问题.3.掌握理想变压器的功率关系，并能推导出原、副线圈的电流关系.一、变压器的构造与原理1.变压器的构造：变压器包括三个根本组成局部，一个铁芯及两组线圈.两组线圈中的一组与电源相连，称为原线圈，也叫初级线圈；另一组接负载，称为副线圈，也叫次级线圈.2.变压器工作原理：当变压器的原线圈加上交变电压时，原线圈中的交变电流在铁芯中激发交变的磁通量，交变的磁通量穿过原线圈也穿过副线圈，在原、副线圈中都产生感应电动势. 二、理想变压器的电压与匝数的关系1.理想变压器：理想变压器中，原、副线圈电流产生磁场的磁感线都集中在铁芯内，且没有能量损耗.2.理想变压器原、副线圈两端的电压跟它们的匝数成正比，即U 1U 2＝n 1n 2. 三、理想变压器的电流与匝数的关系＝(选填“>〞、“<〞或“＝〞)输出功率，即U 1I 1＝U 2I 2. 2.理想变压器的电流与匝数关系：只有一个副线圈时，I 1I 2＝n 2n 1. 四、电压互感器和电流互感器降压变压器，它的初级并联在高压交流线路上，次级与交流电压表相连. 升压变压器，它的原线圈串联在被测交流电路中，副线圈与交流电流表相连. [即学即用]1.判断以下说法的正误.(1)理想变压器原、副线圈的电压之比等于两个线圈的匝数之比.( √ ) (2)输入交变电流的频率越高，输出交变电流的电压就越高.( × ) (3)我们在使用质量好的变压器工作时没有能量损失.( × ) (4)理想变压器不能改变交变电流的频率.( √ )2.一台理想降压变压器从10 kV 的线路中降压并提供200 A 的负载电流.两个线圈的匝数比为40∶1，那么副线圈中的输出电压为________，输出功率为________，变压器原线圈中的电流为________.答案 250 V 50 kW 5 A解析 由U 1U 2＝n 1n 2，得U 2＝U 1n 2n 1＝10×103×140 V ＝250 V ；由理想变压器功率关系，得P 入＝P 出＝U 1I 1＝U 2I 2＝250×200 W＝50 kW ，同时得I 1＝U 2I 2U 1＝250×20010×103 A ＝5 A.一、变压器的原理及电压与匝数的关系[导学探究] 如图1所示，把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈(原线圈)通过开关可以连接到交流电源的两端，另一个线圈(副线圈)连到小灯泡上.连接电路，接通电源，小灯泡能发光.图1(1)两个线圈并没有连接，小灯泡为什么会发光？(2)小灯泡两端的电压与学生电源的输出电压相等吗？如果不相等，与什么因素有关？ (3)假设将原线圈接在恒定的直流电源上小灯泡发光吗？为什么？答案 (1)当左边线圈加上交流电压时，左边线圈中就有交变电流，它在铁芯中产生周期性变化的磁场，根据法拉第电磁感应定律知，在右线圈中会产生感应电动势，右线圈作为电源给小灯泡供电，小灯泡就会发光.(2)左、右线圈中每一圈上磁通量的变化率ΔΦΔt都一样，假设左边匝数为n 1，那么U 1＝E 1＝n 1ΔΦΔt .假设右边匝数为n 2，那么U 2＝E 2＝n 2ΔΦΔt ，故有E 1E 2＝n 1n 2；假设忽略左边线圈的电阻那么有U 1＝U 电源，这样看来只要n 1≠n 2，小灯泡两端的电压与学生电源的输出电压就不相等.小灯泡两端的电压，即副线圈两端的电压与原、副线圈匝数比有关. (3)不发光，因为无法在副线圈中产生感应电动势. [知识深化]1.变压器能改变交变电压、交变电流，但不能改变恒定电压、恒定电流.2.变压器不能改变交流电的频率与功率.3.变压器原、副线圈中电压关系 (1)只有一个副线圈：U 1U 2＝n 1n 2(2)有多个副线圈：U 1n 1＝U 2n 2＝U 3n 3＝…例1 关于理想变压器的工作原理，以下说法正确的选项是( )B.穿过原、副线圈的磁通量在任何时候都不相等 答案 C解析 通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S 不变，故磁通量Φ变化，A 错误；因理想变压器无漏磁，故B 错误；由互感现象知C 正确；原线圈中的电能转化为磁场能又转化为电能，原、副线圈通过磁场联系在一起，故D 错误. 二、理想变压器原、副线圈的功率关系和电流关系 [导学探究] 阅读教材答复以下三个问题：(1)什么是理想变压器？理想变压器原、副线圈中的功率有什么关系？ (2)根据能量守恒推导只有一个副线圈时原、副线圈中的电流与匝数的关系. (3)根据能量守恒推导有多个副线圈时原、副线圈中的电流与匝数的关系.答案 (1)理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差异，忽略变压器自身的能量损耗.所以理想变压器的输入功率等于输出功率，即P 入＝P 出.(2)由能量守恒有P 入＝P 出，即U 1I 1＝U 2I 2. 所以I 1I 2＝U 2U 1＝n 2n 1.(3)假设有多个副线圈，那么P 1＝P 2＋P 3＋…， 即U 1I 1＝U 2I 2＋U 3I 3＋…将U 1∶U 2∶U 3∶…＝n 1∶n 2∶n 3∶…代入得n 1I 1＝n 2I 2＋n 3I 3＋…[知识深化](1)只有一个副线圈时，有U 1I 1＝U 2I 2，得：n 1I 1＝n 2I 2，即I 1I 2＝n 2n 1.(2)当有多个副线圈时，由I 1U 1＝I 2U 2＋I 3U 3＋……得：n 1I 1＝n 2I 2＋n 3I 3＋…….从能量守恒看，理想变压器的输入功率等于输出功率P 入＝P 出.例2 如图2所示，理想变压器原、副线圈匝数比n 1∶n 2＝2∶1，和均为理想电表，灯泡电阻R L ＝6 Ω，AB 两端电压u 1＝122sin 100πt (V).以下说法正确的选项是( )图2A.电流频率为100 HzB.的读数为24 VC.的读数为0.5 AD.变压器输入功率为6 W答案 D解析 根据u 1＝122sin 100πt (V)及U ＝U m2知U 1＝12 V ，f ＝ω2π＝50 Hz ，选项A 错误；根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝12×12 V＝6 V ，即的读数为6 V ，选项B 错误；又I 2＝U 2R L ＝66A ＝1 A ，即的读数为1 A ，选项C 错误；根据P 入＝P 出及P 出＝U 22R L ＝626W ＝6 W ，选项D 正确.1.电压表、电流表示数均为有效值.P 入＝P 出.3.变压器不改变频率，即原、副线圈交变电流频率相等.三、理想变压器的动态分析 1.电压、电流、功率的制约关系(1)电压制约：输入电压U 1决定输出电压U 2，当变压器原、副线圈的匝数比n 1n 2一定时，有U 2＝n 2U 1n 1. (2)功率制约：P 出决定P 入，P 出增大，P 入增大；P 出减小，P 入减小；P 出为0，P 入为0. (3)电流制约：副线圈中的输出电流I 2决定原线圈中的电流I 1，当变压器原、副线圈的匝数比n 1n 2一定，且输入电压U 1确定时，有I 1＝n 2I 2n 1.(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进展动态分析的顺序是R →I 2→P 出→P 入→I 1.(2)负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进展动态分析的顺序是n 1、n 2→U 2→I 2→P 出→P 入→I 1.例3 (多项选择)如图3所示，T 为理想变压器，电流表、电压表均为理想交流电表.R 1、R 2为定值电阻，R 3为滑动变阻器，L 为电感线圈，A 、B 两点间接正弦交流电，那么( )图3P 1下移时，电流表示数变小 P 2下移时，电压表示数变大C.只增大交流电的电压时，电流表示数变大D.只增大交流电的频率时，电压表示数不变 答案 AC解析 只将滑片P 1下移时，变压器副线圈输出电压U 2减小，由U 1I 1＝U 22R 可知，U 1、R 不变，I 1减小，A 正确；只将滑片P 2下移时，副线圈电路中的总电阻减小，U 2不变，因此副线圈电路中的电流增大，R 1两端的电压增大，R 3两端的电压减小，电压表的示数减小，B 错误；只增大交流电的电压时，根据变压器的变压比公式可知，副线圈两端的电压增大，因此副线圈的电流增大，根据变流比公式可知，原线圈的电流增大，故电流表示数增大，C 正确；只增大交流电的频率时，电感线圈的感抗增大，副线圈电路中的总电阻增大，总电流减小，R 1两端的电压减小，R 3两端的电压增大，电压表示数增大，D 错误.针对训练 如图4所示，理想变压器原、副线圈回路中的输电线的电阻忽略不计.当S 闭合时( )图41的读数变大，电流表A 2的读数变小 1的读数变大，电流表A 2的读数变大 1的读数变小，电流表A 2的读数变小 1的读数变小，电流表A 2的读数变大答案 B解析 当S 闭合后，变压器副线圈电路中的总电阻RI 2＝U 2R得I 2增大，即电流表A 2U 1I 1＝U 2I 2可知，I 1变大，即电流表A 1的读数也变大，选项B 正确. 四、自耦变压器和互感器铁芯上只绕有一个线圈，如果把整个线圈作为原线圈，副线圈只取线圈的一局部，就可以降低电压，反之那么可以升高电压，如图5所示.图5交流电压表和交流电流表都有一定的量度范围，不能直接测量高电压和大电流.互感器是利用变压器的原理来测量高电压或大电流的仪器.①电压互感器：实质是降压变压器，可以把高电压变成低电压.(如图6所示)图6②电流互感器：实质是升压变压器，可以把大电流变成小电流.(如图7所示)图7例4(多项选择)如图8甲、乙所示是配电房中的互感器和电表的接线图，以下说法中正确的选项是( )图8n1<n2，n3<n4n1>n2，n3>n4C.甲图中的电表是电压表，输出端不可短路D.乙图中的电表是电流表，输出端不可断路答案CD解析题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n1>n2，其中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n3<n4，其中的电表为电流表，应选项C 、D 正确.1.电压互感器应并联接入电路，电流互感器应串联接入电路.2.电压互感器是把高电压变成低电压，故原线圈匝数n 1大于副线圈匝数n 2.3.电流互感器是把大电流变成小电流，故原线圈匝数n 1小于副线圈匝数n 2.例5 如图9所示为物理实验室某风扇的风速挡位变换器电路图，它是一个可调压的理想变压器，其中接入交流电的电压有效值U 0＝220 V ，n 0r ＝4 Ω，额定电压为U ＝220 V ，额定功率P ＝110 W.以下判断正确的选项是( )图9A.中选择挡位3时，电动机两端电压为110 VB.当挡位由3变换到2时，电动机的功率增大C.中选择挡位2时，电动机的热功率为1 WD.中选择挡位4时，电动机的输出功率为110 W 答案 A解析 由电压与匝数的关系U 0∶U 3＝n 0∶n 3，解得U 3＝110 V ，A 正确；当挡位由3变换到2时，输出电压减小，电动机的功率减小，B 错误；在额定功率的情况下，电动机的额定电流为I ＝PU＝0.5 A ，热功率P r ＝I 2r ＝1 W ，输出功率为P －P r ＝(110－1) W ＝109 W ，D 错误；当没有到达额定功率时，热功率小于1 W ，C 错误.1.(变压器的工作原理)(多项选择)理想变压器正常工作时，原、副线圈中一定一样的物理量是( )答案 ABC2.(理想变压器根本关系的应用)(多项选择)如图10所示，将额定电压为60 V 的用电器，通过一理想变压器接在正弦交变电源上.闭合开关S 后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V 和2.2 A.以下判断正确的选项是( )图10A.变压器输入功率为484 W 0.6 A 2.2 AD.变压器原、副线圈匝数比n 1∶n 2＝11∶3 答案 BD解析 变压器的输入功率等于输出功率P 1＝P 2＝I 2U 2＝2.2×60 W＝132 W ，选项A 错误；n 1n 2＝U 1U 2＝22060＝113，选项D 正确；由I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝311×2.2 A＝0.6 A ，选项B 正确；根据I ＝I m2得通过副线圈的电流的最大值I 2m ＝2I 2＝115 2 A ，选项C 错误.3.(理想变压器的动态分析)如图11所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.和是理想交流电压表，示数分别用U 1和U 2表示；和是理想交流电流表，示数分别用I 1和I 2表示.以下说法正确的选项是( )图11A.I 1和I 2表示电流的平均值B.U 1和U 2表示电压的最大值P 向下滑动过程中，U 2不变、I 1变大 P 向下滑动过程中，U 2变小、I 2变大答案 CU 1U 2＝n 1n 2得U 2＝n 2n 1U 1，U 1不变，那么U 2不变，滑片P 向下滑动过程中，滑动变阻器接入电路中的电阻变小，由闭合电路欧姆定律知I 2变大，根据I 1I 2＝n 2n 1得I 1＝n 2n 1I 2，I 1变大，故C 正确，D 错误.4.(互感器)(多项选择)如图12所示，L 1、L 2是高压输电线，图中两电表示数分别是220 V 和10 A ，甲图中原、副线圈匝数比为100∶1，乙图中原、副线圈匝数比为1∶10，那么( )图12A.甲图中的电表是电压表，输电电压为22 000 VB.甲图是电流互感器，输电电流是100 AC.乙图中的电表是电压表，输电电压为22 000 VD.乙图是电流互感器，输电电流是100 A 答案 AD解析 根据U 1U 2＝n 1n 2，有U 1＝n 1n 2U 2＝1001×220 V＝22 000 V ，故A 正确；题图甲是电压互感器，故B 错误；题图乙是电流互感器，电表是电流表，故C 错误；只有一个副线圈的变压器，电流比等于匝数的反比I 1I 2＝n 4n 3，有I 1＝n 4n 3I 2＝101×10 A＝100 A ，故D 正确.。
