组网技术实验指导书 修改后

目录实验一网络实验室环境认识和线缆制作及测试 (2实验1.1网络实验室环境认识 (2实验1.2 网络线缆的认识 (2实验1.3 网线的制作和测试 (8实验二交换机设备的认识及基本操作 (12实验2.1交换机设备的认识与基本操作 (12实验2.2 使用交换机组建简单的局域网 (20实验三VLAN构建与配置 (23实验四路由器的认识及基本操作 (284.1路由器的认识及基本操作 (284.2进阶实验二层交换机+路由器实现VLAN间通信 (35 实验五多网段网络组建与静态路由、默认路由的配置 (41 实验六多网段网络组建与动态路由配置 (51实验七基于标准包过滤功能的网络访问控制配置 (60实验八基于扩展包过滤的网络访问控制配置 (67实验九内外网结构下的网络地址转换(NAT/PAT (74附录:网络实验室简介 (83实验一网络实验室环境认识和线缆制作及测试实验1.1网络实验室环境认识【实验目的】通过观察网络实验室的组成,建立对计算机网络的一个基本的感性认识。

【实验任务】了解网络实验室的组成,观察机柜、交换机、路由器、配线架、电源等设备。

【实验背景】本实验将帮助初学者认识各种常见的网络设备。

步骤1 认识交换机在机柜中,交换机右上角标有SW*标签,观察交换机的前后面板。

步骤2 认识路由器在机柜中,路由器右上角标有R*标签,观察路由器的前后面板。

步骤3 了解网络实验室拓扑结构见附录:网络实验室拓扑结构图实验1.2 网络线缆的认识【实验目的】通过对网络线缆的观察,能够识别连接不同设备的线缆。

【实验任务】1、识别用于连接设备的线缆。

2、观察一个实际的网络,认识其中的网络设备及其连接线缆和连接方式。

建议实验学时:1学时。

【实验背景】本实验将帮助初学者认识连接线缆和连接部件,帮助了解网络设备间的通信方式和技术。

步骤1 认识各种线缆观察网络实验室材料展示区一、二步骤1.1 认识直通线、交叉线图1.9 做好接头的双绞线直通双绞线的线序遵循EIA-568B标准,按(左起:白橙——橙——白绿——蓝——白蓝——绿——白棕——棕进行排列,如果是交叉线就是按照EIA/TIA568A规格(左起:白绿——绿——白橙——蓝——白蓝——橙——白棕——棕进行排列并整理好,通常我们制作直通线或交叉线都会粘上标签。

《组网技术与网络管理》实验指导书————————————————————————————————作者：————————————————————————————————日期：实验一简单局域网组网一、实验目的：掌握局域网组网的技能。

本实验组建一个简单的局域网。

地埋位置比较接近的几台计算机通过双绞线和集线器或交换机连接起来，局域网就构成了，在计算机上进行配置，使用刚才建立的局域网实现文件和打印机共享。

实验中没有难度很大的环节,不过有3个关键的方面要注意。

第1就是计算机的网络设置要正确,网卡及协议的安装、网络属性的设置，这些都是要注意的；第2就是双绞线的制作，要选择正确的线序，并且保障其连通性；第3就是网络设备的位置的互连要正确。

二、实验设备:本次实验需要如下设备：PC：3台(已安装Windows 98操作系统).网卡：3块，包括其驱动程序。

双绞线:4根(3根直连线、1根交叉线）。

集线器或交换机：2台，没有具体的要求,只要能正常工作就可以了.三、实验步骤:1．网卡的安装由于网卡的安装种类很多，但它们的安装思路基本一样，在此只选择比较常用的NE2000系列兼容网卡进行讲解。

实验步骤如下：（1）首先单击“开始"按钮，从上弹出菜单中选择“设置”选项。

（2）在设置选项中选择“控制面板"。

（3）在“控制面板”中双击“网络"图标，进入“网络”设置窗口。

（4）在所示窗口中的“拔号网络适配器”,是用来通过拔号进入Internet 网.校园主要是通过网卡加入。

“拔号网络适配器”是Windows 98操作系统默认安装的虚拟设备，可能有的计算机上有，有的计算机上没有，对于加入校园网来说,没有影响。

（5）现在来添加网卡：单击“添加”按钮,选择“适配器”选项，然后单击右边的“忝加”按钮（一般情况下，当购买网卡时，服务商都会提供一张网卡的驱动磁盘），插入网卡的驱动磁盘，单击“从磁盘安装”按钮。

（6）在下拉选框中直接输入“A：\”或者“A：\Win98”，或者单击右边的“浏览"按钮,然后选择A盘或从A盘中选择Win98目录.（7）单击“确定”按钮，最后在网络配置窗口中，就会出现安装的网络适配器。

《局域网及组网技术》实验指导书吴征远编写适用专业：计算机技术本科专升本闽江学院计算机科学系2010年 7月前言局域网及组网技术是一门学习计算机局域网的课程，课程主要介绍局域网的相关理论知识，以及如何使用Window server 2003进行局域网组网及应用服务器配置。

本课程实验针对的理论教学部分章节开设了验证性及综合性实验，使学生进一步了解局域网技术，理解局域网组网的完整过程，掌握各种局域网应用服务器配置技能，学会解决局域网中的一般应用问题，为今后组建、管理和维护局域网奠定基础。

为了使学生更好地理解和深刻地把握局域网组网的理论知识，并在此基础上，训练和培养学生基本的局域网规划及局域网网络设备操作、服务器配置和管理技能，本课程分别开设了“Windows Server 2003的安装、配置与管理”、“ Windows 2003 server 本地用户和组管理”、“DNS服务的配置与管理”、“服务器综合应用”四个实验项目，其中“服务器综合应用”为综合性实验项目。

“Windows Server 2003的安装、配置与管理”实验主要让学生掌握Windows Server 2003网络操作系统的安装及配置，以及通过按照终端服务程序实现服务器的远程管理技能；“Windows 2003 server 本地用户和组管理”实验主要让学生了解和掌握本地用户和组的概念，训练及培养学生通过各种方式实现对用户及组的管理技能；“DNS服务的配置与管理”实验主要让学生掌握DNS服务的基本理论知识，DNS服务器的基本配置与管理技能；“服务器综合应用”实验主要让学生掌握DNS、DHCP、WWW服务器的基本配置与管理技能，培养学生掌握局域网多种应用服务器的综合应用能力。

目录1、实验一：Windows Server 2003的安装、配置与管理·············································42、实验二：Windows server 2003本地用户和组管理················································63、实验三：DNS服务的配置与管理·············································································84、实验四：服务器综合应用·······················································································135、实验报告基本内容要求··························································································156、实验报告格式········································································································16实验一：Windows Server 2003的安装、配置与管理实验学时：2学时实验类型：验证实验要求：必修一、实验目的1．掌握VMware虚拟机系统的使用。

组网技术实验报告
《组网技术实验报告》
近年来，随着信息技术的不断发展，组网技术在各个领域中得到了广泛的应用。

组网技术的实验研究对于推动信息技术的发展和应用具有重要的意义。

本文将
介绍一项关于组网技术的实验报告，通过该实验报告可以更好地了解组网技术
的应用和发展。

实验目的：通过对组网技术的实验研究，探索其在实际应用中的效果和特点，
为进一步的应用和发展提供参考和支持。

实验内容：本次实验主要围绕组网技术的基本原理和应用展开，通过搭建实验
环境，测试组网技术在不同场景下的表现和效果。

同时，对组网技术的性能进
行评估和分析，以及对比不同组网技术的优缺点。

实验结果：通过实验研究，我们发现组网技术在不同场景下都能够有效地实现
网络连接和数据传输，具有较高的可靠性和稳定性。

同时，不同的组网技术在
性能和应用方面存在一定的差异，需要根据具体的应用场景进行选择和优化。

实验结论：组网技术在信息技术领域中具有广泛的应用前景，能够满足不同场
景下的网络连接需求。

通过实验研究，我们对组网技术的性能和特点有了更深
入的了解，为其在实际应用中提供了更多的支持和参考。

总结：组网技术的实验研究对于推动信息技术的发展和应用具有重要的意义，
通过对组网技术的实验研究，我们可以更好地了解其在实际应用中的表现和特点，为其进一步的优化和发展提供支持和参考。

希望通过本次实验报告的介绍，能够对组网技术的研究和应用有更深入的了解和认识。

第12章《局域网技术与组网工程》实验指导实验一熟悉网络产品一、实验目的该实验通过访问Internet搜索有关介绍网卡、集线器和交换机的站点，了解以太网卡、令牌环网卡、ATM网卡、集线器、交换机、路由器的类型、功能、特点和价格。

二、实验环境已安装好的WIN 98或WIN 2000 SERVER操作系统，并可访问因特网；三、实验内容1、通过Web查询三类网卡的功能、特点和价格，并至少选择一种型号；讨论三类网卡所适用的局域网类型，以及各种局域网的特点2、上网查询集线器（Hub）的类型、功能、特点和价格，列出至少三种；3、上网查询交换机（Switch）的类型、功能、特点和价格，列出至少三种；4、上网查询路由器（Router）的类型、功能、特点和价格，列出至少三种四、实验步骤：1、通过Internet搜索查询网卡、集线器（Hub）、交换机（Switch）、路由器（Router）的功能、特点和价格，并至少选择一种型号；2、讨论上述产品所适用的网络类型，以及各种局域网的特点；实验二Windows2000的安装一、实验目的：1、掌握安装Windows2000时所需要的硬件条件；2、掌握安装Windows2000时安装方式的选择；3、掌握安装Windows2000时的相关知识点；4、掌握安装Windows2000时安装步骤。

二、相关理论：1、Windows2000的安装准备：（1）系统需求和硬件兼容性CPU:Pentinum133MHz或更快的处理器，并且每台计算机最多可以支持4个CPU；内存：建议至少256M，系统最小支持为126M，最大支持为4G；硬盘：必须有足够的空间，至少为1GB；显示器：VGA或更高分辨率的显示器；网卡：一块以上的网卡。

（2）安装方式：1）升级安装2）全新安装三、实验内容：安装Windows2000四、实验步骤：1、准备工作：1）检查硬件配置是否符合要求；2）规划安装过程；2、安装Windows2000：1）将计算机的BIOS设置为CD—ROM启动；2）将Windows2000安装盘放入CD—ROM，重启机子；3）计算机先检测计算机的硬件设备，检测完后出现“欢迎使用安装程序”对话框，选择安装Windows2000这一选项。

组网技术实验报告组网技术实验报告引言：在当今信息时代，网络已经成为人们生活和工作中不可或缺的一部分。

而组网技术作为网络建设的基础，对于实现高效、稳定的网络通信起着重要的作用。

本实验旨在探索和研究不同的组网技术，并通过实际操作和测试来验证其效果和可行性。

一、局域网技术1.以太网以太网是一种最常见和广泛使用的局域网技术。

通过以太网，我们可以将多台计算机连接到一个局域网中，实现文件共享和资源共享。

在实验中，我们使用了以太网交换机和网线来搭建局域网，通过测试发现，以太网具有较高的传输速度和稳定性。

2.无线局域网无线局域网是一种不需要通过网线连接的局域网技术。

通过无线路由器，我们可以实现无线网络覆盖，并让多台无线设备连接到网络中。

在实验中，我们使用了无线路由器和无线网卡来搭建无线局域网，通过测试发现，无线局域网具有便捷性和灵活性的优势。

二、广域网技术1.虚拟专用网虚拟专用网是一种通过公共网络（如互联网）搭建的安全私有网络。

通过虚拟专用网，我们可以在不同地理位置的办公室或分支机构之间建立安全的连接，实现资源共享和远程访问。

在实验中，我们使用了虚拟专用网技术来连接两个远程办公室，通过测试发现，虚拟专用网具有较高的安全性和可靠性。

2.光纤通信光纤通信是一种利用光纤传输数据的广域网技术。

相比传统的铜缆，光纤具有更高的传输速度和更远的传输距离。

在实验中，我们使用了光纤模块和光纤跳线来搭建光纤通信网络，通过测试发现，光纤通信具有较低的信号损耗和抗干扰能力。

三、数据中心网络技术1.软件定义网络软件定义网络是一种通过软件控制网络设备的网络技术。

通过软件定义网络，我们可以实现网络设备的集中管理和灵活配置，提高网络的可扩展性和可管理性。

在实验中，我们使用了软件定义网络控制器和交换机来搭建数据中心网络，通过测试发现，软件定义网络具有较高的灵活性和可控性。

2.网络虚拟化网络虚拟化是一种将物理网络资源划分为多个虚拟网络的技术。

通过网络虚拟化，我们可以实现多个虚拟网络之间的隔离和独立管理，提高网络资源的利用率和灵活性。

《计算机组网技术和配置》实验指导书实验一双绞线的制作【目的要求】1、了解非屏蔽双绞线制作的相关标准。

2、掌握在各种应用环境下非屏蔽双绞线的作用与制作。

3、掌握网线线缆测试仪的使用。

【实验设备】压线钳、测线仪、双绞线、 RJ-45 水晶头。

【实验内容】一、知识预习1、常用的物理传输介质有：双绞线、同轴电缆、光纤等。

双绞线可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

目前，局域网通常使用非屏蔽双绞线作为布线的传输介质进行组网。

UTP双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA/TIA 568标准中，规定了两种双绞线的线序568A与568B，如下图所示：两种标准的线序如下：EIA/TIA 568A 标准：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕（从左起）EIA/TIA 568B 标准：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕（从左起）2、网线制作方法有两种：直通线：双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。

交叉线：双绞线一边是按照EIAT/TIA 568A 标准连接，另一边按照EIT/TIA 568B 标准连接水晶头。

直通线和交叉线的应用规则为：不同类型设备间的连接使用直通线，同类型设备间连接使用交叉线。

例：计算机与交换机、交换机与路由器间的连接使用直通线，而计算机与计算机、交换机与交换机间连接则要使用交叉线。

二、直通线制作步骤：1、先用双绞线剥线器将双绞线的外皮除去3厘米左右，如下图。

2、将裸露的双绞线中的橙色对线拨向自己的左方，棕色对线拨向右方向，绿色对线拨向前方，蓝色对线拨向后方，如下图所示。

左：橙前：绿后：蓝右：棕。

小心的剥开每一对线，按EIA ／TIA 568B 的标准( 白橙－橙－白绿－蓝－白蓝－绿－白棕－棕) 排列好。

需要特别提醒的是，绿色条线必须跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

《局域网组网技术》实训指导书第一部分实训大纲一、学时学分总学时：实训时数：二、实训的地位、作用和目的实训课是《局域网组网技术》课程的重要实践环节。

通过实训，使学生加深理解、验证、巩固课堂教学内容，加深学生对局域网组网和管理的基本方法的理解和掌握，从而获得组网的基本方法，并在此基础上，用正确的理论指导实践活动，强化学生的知识实践意识、提高其实际动手能力，发挥学生的想象力和创新能力。

三、实训对象本实训开设对象为海南软件职业技术学院“计算机网络专业”的学生，本实训为必修课程。

四、基本原理及课程简介《局域网组网技术》是一门培养学生深入认识和使用计算机网络，并利用计算机网络知识组建与管理局域网的实际问题能力的技术基础课程。

在各计算机及网络专业的教学计划中，它是一门专业主干课，本课程在教学内容方面特点是涉及面广，既有计算机网络基本理论，又有网络设备实际使用的基本方法和技巧。

培养实践能力着重在局域网的组建方面。

本实训课程共开设12个实训项目五、实训方式与基本要求1、由任课教师讲清实训的基本原理、方法及要求2、实训前必须制定好上机步骤，弄清实训目的；3、实训小组为2~4人一组，每组每次1～2台计算机和相关的配套设备；4、要求学生掌握各实训所需知识、操作方法或步骤，记录实训中所遇到的问题，并写出详细的实训报告。

六、实训考核1、任课教师对每次每组实训结果检查和记录，并审阅每组的实训报告；2、任课教师根据实训完成情况对每组给出相应成绩；3、课程总成绩应为理论考核与实训成绩的综合；第二部分实训项目、设备及软件配置一、设备及主要软件配置1、高档服务器一台、路由器若干台、交换机若干台；2、PC机每组一台(配备网卡、CD-ROM、3吋软驱)；3、RJ－45头若干、双绞线若干、RJ－45压线钳15把、打线钳15把、集线器若干台、可配置交换机若干台、测试仪15套。

4、操作系统：WINDOWS XP、WINDOWS 20005、无线网络设备，接入INTERNET配套设施压线钳打线钳测线仪交换机HUB（集线器）路由器第三部分实验指导目录实训项目一《对等网构建技术》实训一 568A或568B标准的双绞线的制作实训二对等网中共享资源的设置与访问实训项目二《Windows 网络构建技术》实训一 Windows 2000 Server的安装实训二 DHCP服务器的安装与配置实训三 DNS服务器的安装与配置实训四 WWW与FTP服务器的安装与配置实训五 E-mail服务器的安装与配置实训六代理服务器的安装与配置实训项目三《Linux网络构建技术》实训一 DHCP的设置与实践实训二 DNS的设置与实践实训三 FTP的设置与实践实训四 Web的设置与实践实训项目四《交换机配置》实训一交换机的基本配置实训二交换机端口隔离实训三跨交换机实现VLAN实训四 VLAN/802.1Q-VLAN间通信实训项目五《综合实训》实训一中小型企业网（包括校园网）的设计实训二 ASP+ADO网站新闻管理系统项目开发实例实训项目一《对等网络构建技术》实训一双绞线线缆的制作1、实训目的了解双绞线的特性与应用场合，掌握双绞线的制作方法。

《计算机组网技术》实训（验）指导书课程编号：适用专业：软件专业学时数（含课下学时）：36执笔人：谢品章编写日期：2014年9月概述《计算机组网技术》是计算机网络重要的一门课。

通过《计算机组网技术》课程的学习，学生应掌握有关组网的基本思想、掌握网络的基本结构、掌握组网的配置操作，学生应初步具有组建网络的能力。

为后续课程的学习打下坚实的基础。

实验实训的基本要求是：1、严格按要求使用计算机网络等相关实验设备；2、通过实验实训提高动手操作能力；3、通过实验实训加深对理论知识的理解。

实验实训内容：1、熟识组网配置设备操作，掌握网络结构的设计和配置。

2、学会组建中小型网络；3、熟练掌握网络结构，网络设备操作，和能够组建安全的计算机网络。

实验实训要求：1、能够结合计算机网络技术基本理论知识；2、能够熟练进行网络结构的设计；3、熟练掌握网络结构，网络设备操作，和能够组建安全的计算机网络。

实验一路由器的基本配置一、实验目的熟悉Console配置方式掌握路由器的基本配置命令掌握Telnet登录配置的方法二、实验内容1.通过Console登录配置；2.通过Telnet登录配置；三，实验设备计算机，H3C路由器四，实验步骤步骤一：连接配置电缆步骤二：启动PC，运行超级终端在PC桌面上运行【开始】->【程序】->【附件】->【通信】->【超级终端】。

填入一个任意名称，点击【确定】。

每秒位数为9600bps、8位数据位、1位停止位、无奇偶校验和无流量控制步骤三：进入Console配置界面用户视图的提示符为<系统名>步骤四：通过Console口配置Telnet用户[YourName-luser-test] password simple test[YourName-luser-test] service-type telnet[YourName-luser-test] level 0[YourName-luser-test] quit在某些CMW版本中需用命令authorization-attribute level 0替代命令level 0。

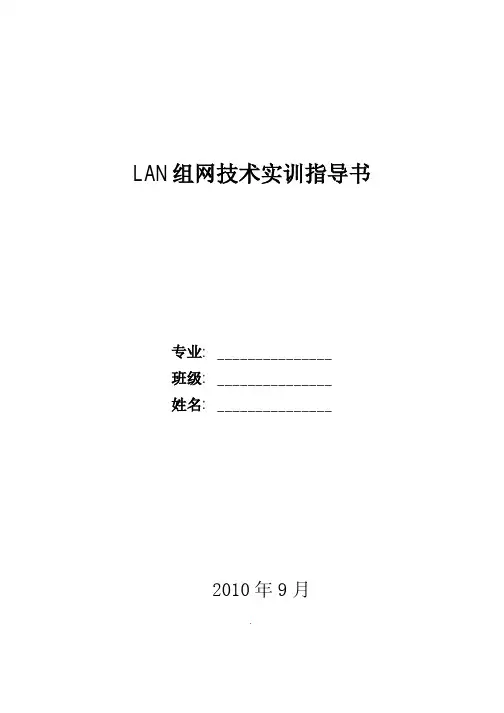

LAN组网技术实训指导书专业: _______________班级: _______________姓名: _______________2010年9月.目录实训一：双绞线的制作 (2)实训二：Windows 98的安装 (4)实训三：安装操作系统Windows 2000 (11)实训四：Windows XP的安装 (13)实训五：组建对等网 (15)实训六：多操作系统混合组网 (17)实训七：家庭与宿舍局域网的应用 (18)实训八：网吧管理软件的使用 (20)实训九：磁盘管理 (22)实训十（1）：网络服务器DHCP配置及应用 (27)实训十（2）：网络服务器DNS配置及应用 (31)实验十一：创建和管理WEB、FTP服务器 (35)实训十二：邮件服务器的配置与使用 (37)实训十三：局域网设计 (40)实训十四：代理软件的使用 (42)实训十五：组建简单的无线局域网 (43)实训十六：软件防火墙的使用 (45)实训十七：局域网常用测试工具的使用 (47)实训一：双绞线的制作【实训目的】（1）掌握非频蔽双绞线与RJ-45接头的连接方法。

（2）了解T568A和T568B 标准线序的排列顺序。

（3）掌握非屏蔽双绞线的直通线与交叉线的制作，了解它们的区别和适用环境。

（4）掌握线缆测试的方法。

【实训环境】双绞线1段每人，水晶头2个每人，压线钳1把每组。

【实训内容】（1）制作直通线。

（2）制作交叉线。

（3）测试双绞线网线连通性。

【实训理论基础】本实训主要内容是为用RJ-45接口的网络设备连接制作双绞线。

随网络设备不同，可能用到直通线或交叉线。

故上述两种连接方式的线缆均要掌握制作和测试方法。

（1）双绞线是由4对线组成的数据传输线。

它的特点就价格便宜，所以被广泛应用。

它用来和RJ-45水晶头相联的。

计算机中常用到三类或五类双绞线，它们不同之处是双绞线内部绞对数和每对线扭绕密度不同。

（2）RJ-45接口和接头目前很多网络设备、设施均提供双绞线连接所用的RJ-45接口，它一共有8个连接弹簧片，大多数场合只用到编号为1、2、3和6的簧片。

实训指导书一、组网训练实验过程：1、pc硬件系统安装（重点：网卡安装与配置），软件系统安装（操作系统，TCP/IP软件安装和配置等）2、网络系统组建：网线制作（直通双绞线），网络互联设备的使用（集线器，交换机的应用）3、构建完整的网络系统（初级）并完成网络测试：4、基本网络命令的了解和使用。

实训内容知识点和操作要点：用ping命令测试网络连通性能。

Ping是测试网络联接状况以及信息包发送和接收状况非常有用的工具，是网络测试最常用的命令。

Ping向目标主机(地址)发送一个回送请求数据包，要求目标主机收到请求后给予答复，从而判断网络的响应时间和本机是否与目标主机(地址)联通。

如果执行Ping不成功，则可以预测故障出现在以下几个方面:网线故障，网络适配器配置不正确，IP地址不正确。

如果执行Ping成功而网络仍无法使用，那么问题很可能出在网络系统的软件配置方面，Ping成功只能保证本机与目标主机间存在一条连通的物理路径。

命令格式：ping IP地址或主机名[-t] [-a] [-n count] [-l size]参数含义:：-t不停地向目标主机发送数据;-a 以IP地址格式来显示目标主机的网络地址；-n count 指定要Ping多少次，具体次数由count来指定;-l size 指定发送到目标主机的数据包的大小。

例如当您的机器不能访问Internet，首先您想确认是否是本地局域网的故障。

假定局域网的代理服务器IP地址为202.168.0.1，您可以使用Ping避免202.168.0.1命令查看本机是否和代理服务器联通。

又如，测试本机的网卡是否正确安装的常用命令是ping 127.0.0.1。

使用ipconfig命令ipconfig命令以窗口的形式显示IP协议的具体配置信息，命令可以显示网络适配器的物理地址、主机的IP地址、子网掩码以及默认网关等，还可以查看主机名、DNS服务器、节点类型等相关信息。

其中网络适配器的物理地址在检测网络错误时非常有用。

《实用组网技术》实验指导书学号：________________专业：________________姓名：________________中国石油大学（北京）计算机系2008.10实验一简单组网实验一、实验目的（1）理解交换机和路由器的工作原理（2）熟悉每组设备（3）掌握交换机、路由器的配置方式（4）掌握用路由器、交换机进行简单的组网的方法（5）掌握不同和同一LAN上通信的原理二、实验内容用路由器和交换机进行简单连网三、实验环境Q u i d w a y路由器 1 台，以太网交换机2 台,PC机5台，网线7根，Console线一根四、实验组网图Ip:192.168.2.10/24网关:192.168.2.1Ip:192.168.2.11/24网关:192.168.2.1Ip:192.168.3.10/24网关:192.168.3.1Ip:192.168.3.11/24网关:192.168.3.1S2R1E0/13E0/1E0/2E0/1E0/2E0/13E1:192.168.3.1/24E0:192.168.2.1/24S1PCA PCB PCC PCDIp:192.168.3.12/24网关:192.168.3.1E0/3PCE五、实验步骤(1)按图把设备连接好；设置好各个计算机的ip地址和默认网关。

(2)对路由器R1的两个端口进行配置:<Q u i d w a y>s y s t e m[Q u i d w a y]s y s n a m e R1[R1]i n t e r f a c e e0/0[R1-E t h e r n e t0/0]i p a d d192.168.2.124[R1]i n t e r f a c e e0/1[R1-E t h e r n e t0/1]i p a d d192.168.3.124(3)测试网络连通性，在命令行窗口，ping、ipconfig/all六、实验结果1.简单描述每组的路由器、交换机设备情况（包括型号和端口情况）。

实验双绞线标准及制作一、实验目的熟练掌握网络传输介质（双绞线）与连接器件（RJ-45水晶头）的连接方法，并学会水晶头插座的制作方法，掌握传输介质连通性测试的方法。

二、实验内容1.双绞线内部结构掌握；2.568A与568B线序排列方式；3.双绞线连通性测试；4.RJ-45水晶头插座的制作方法。

三、实验材料及工具1.一条五类双绞线；2.两个水晶头（RJ-45头）；3.一把专用的压线钳；4.双绞线连通测试仪；5.卡线刀；6.卡座。

四、实验步骤:(一)制作双绞线准备知识1、以太网中RJ-45连接器的针脚：在双绞线以太网中，其连接导线只需要两对线：一对线用于发送，另一对线用于接收。

但现在的标准是使用RJ-45连接器。

这种连接器有8根针脚，一共可连接4对线。

对于10BASE-T以太网的确只使用两对线。

这样在RJ-45连接器中就空出来4 根针脚。

到对100BASE-T4快速以太网，则要用到4对线，即8根针脚都要用到。

顺便指出，采用RJ-45而不采用电话线的RJ-11也是为了避免将以太网的连接线插头错误地插进电话线的插孔内。

另外，RJ-11只有6根针脚，而RJ-45有8根针脚。

这两种连接器在形状上的区别见下图所示。

图1.12、RJ-45连接器对8根针脚的编号的规定RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。

图1.2如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。

请注意，有的文献将插头编号的①指定为最右边的针脚，这是因为他们将插头的针脚接触点画在上方（和我们给出的图正好旋转了180度）。

但实际上指的还图1.3是同样的针脚。

中只使用两对导线。

也就是说，只使用4根针脚。
