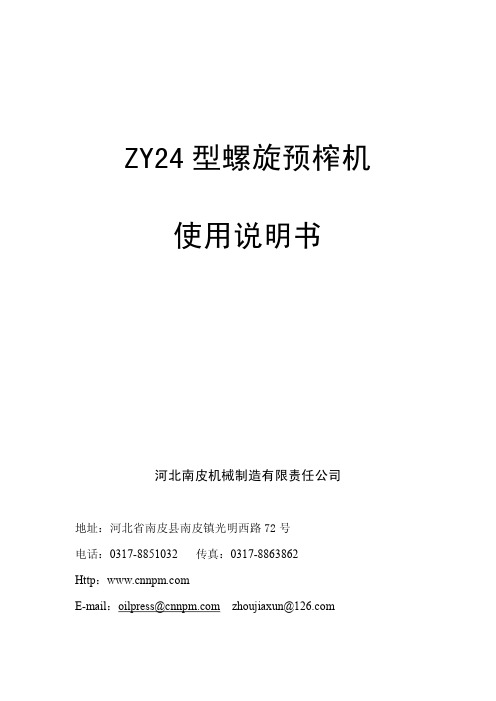

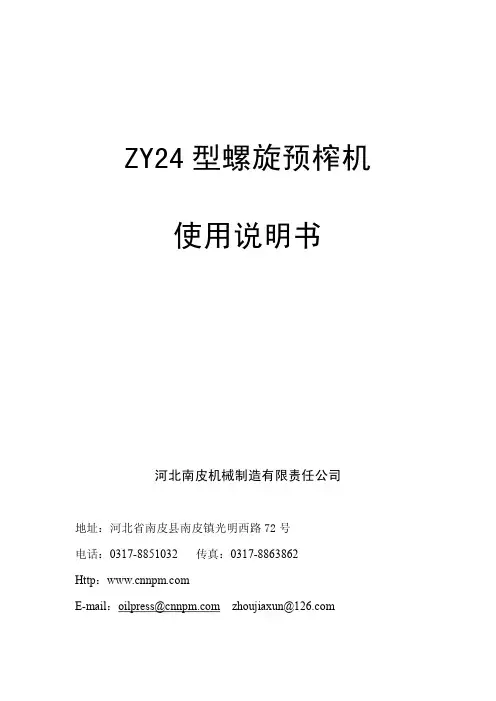

ZY24 型螺旋预榨机使用说明书河北南皮机械制造有限责任公司地址：河北省南皮县南皮镇光明西路 72 号电话：03178851032 传真：03178863862Http：Email：oilpress@ zhoujiaxun@欢迎您使用本公司产品，为确保 正确使用，请仔细阅读本使用说明 书，只能使用本公司的配件，否则可 能会影响设备使用寿命或损坏设备。
渤 海河北南皮机械制造有限责任公司目录一、用途范围1二、性能特点1三、主要技术数据1四、主要结构1五、调整与操作2六、技术安全和维护保养6七、安装说明7八、注意事项7九、易损零件表7十、滚动轴承表8 十一、附图9注：1、本说明书的解释权属河北南皮机械制造有限责任公司，受中国法律保护。
益加益低温冷榨机 益加益榨炼一体型 益加益榨滤一体型1.使用榨油机前，必须仔细阅读使用说明书，熟悉本机的性能特点和操作方法。
2.开机前，必须进行一次全面检查，各紧固件不得松动，手柄转动灵活，用手转动皮带轮，各运转零件应正常，不得有异常响声，随后在减速机内加注30#机油。
3.松开锁紧螺母，逆时针转动调整螺杆，（调节手柄逆时针转动，出饼间隙变窄，调节手柄顺时针转动，出饼间隙变宽）使榨螺的锥面抵紧出饼圈的锥面，然后顺时针旋出调整螺杆（旋出3—5圈），再旋紧螺母，准备开机。
4.机器接三相四线电源，电源接通后，主轴应作逆时针旋转，不论任何情况，机器必须有良好的接地装置，否则不能开机。
益加益低温冷榨机 益加益榨炼一体型 益加益榨滤一体型5.调节温控仪（2）调到压榨所需温度120℃—180℃（根据油料而定）把加热开关开到主机加热位置，对机器加热升温，这时温控仪上的绿灯亮、红灯熄灭，当机温升到设定的温度时，而红灯亮绿灯熄，机器的温度是自动控制并维持在设定温度,冬天气温低时,把加热开关开到主机全部加热位置,使油盘温度升高,便于油液留下。
6.按动主电机按钮，（把主机开关开到正位置）主机开始运转，旋转方向应为逆时针旋转。
7.新榨油机安装后进行4—8小时磨榨，方法是用已榨干油的饼料从料斗中缓缓喂入，反复回榨，使榨膛磨光，切记开始磨榨不要将料直接倒入料斗内，而以手抓喂入为宜，以防榨螺轴卡死。
如喂料过猛，榨膛内出现异常响声或榨螺轴卡死，应立即停车，消除梗阻，或重新装配好后再启动磨榨，严禁强行拖车。
8.正常榨油时，必须保持进料均匀，切勿过多过少或断料空转。
此时机器负荷正常，运转平稳，响声有节奏。
出饼顺畅，低压段基本无渣，高压段有少量油渣，但渣在油中的比例不大于9%，榨膛内温度可达150—200℃，出饼口出冒出青烟应通过护罩由抽烟管排出。
榨出热饼要及时摊开，不要急于打堆或装运，否则会产生自然现象。
当连续工作时间较长，机温过高时，应采取电扇吹风等降温措施。

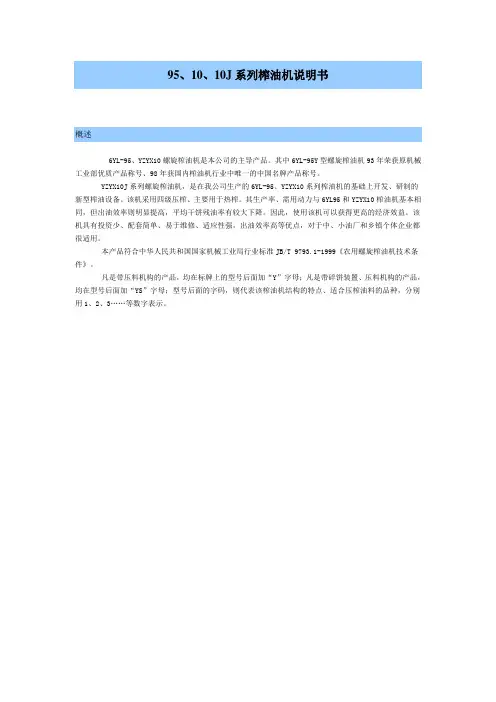

6YL-95、YZYX10螺旋榨油机是本公司的主导产品。
其中6YL-95Y型螺旋榨油机93年荣获原机械工业部优质产品称号、98年获国内榨油机行业中唯一的中国名牌产品称号。
YZYX10J系列螺旋榨油机，是在我公司生产的6YL-95、YZYX10系列榨油机的基础上开发、研制的新型榨油设备。
该机采用四级压榨、主要用于热榨。
其生产率、需用动力与6YL95和YZYX10榨油机基本相同，但出油效率则明显提高，平均干饼残油率有较大下降。
因此，使用该机可以获得更高的经济效益。
该机具有投资少、配套简单、易于维修、适应性强，出油效率高等优点，对于中、小油厂和乡镇个体企业都很适用。
本产品符合中华人民共和国国家机械工业局行业标准JB/T 9793.1-1999《农用螺旋榨油机技术条件》。
凡是带压料机构的产品，均在标牌上的型号后面加“Y”字母；凡是带碎饼装置、压料机构的产品，均在型号后面加“YS”字母；型号后面的字码，则代表该榨油机结构的特点、适合压榨油料的品种，分别用1、2、3……等数字表示。
第1篇一、操作前准备1. 确认榨油机已处于正常工作状态，电源开关处于关闭状态。
2. 检查榨油机各部件是否完好，如榨膛、压榨轴、压榨轮、油泵、油箱等。
3. 检查油泵和油箱内是否有油液，不足时请添加干净、无污染的植物油或机械油。
4. 检查榨油机电源线是否完好，接地线是否牢固。
5. 检查榨油机周围环境是否整洁，确保操作空间足够。
二、操作步骤1. 开启电源开关，启动油泵，使油液循环流动。
2. 根据油料种类，调整榨油机的压榨温度和含水量。
3. 将油料放入榨膛，注意不要过多，以免影响压榨效果。
4. 按下压榨轴，使油料均匀分布在榨膛内。
5. 启动压榨轮，缓慢加压，观察油料压榨情况。
6. 当压榨轮开始出油时，调整压力，使油料压榨均匀。
7. 持续压榨，观察油料压榨情况，适时调整压力。
8. 当油料压榨完毕，关闭压榨轮，取出油料。
9. 关闭油泵，停止油液循环。
10. 收集榨出的油液，确保油液纯净。
三、操作注意事项1. 操作过程中，严禁触碰榨膛、压榨轴、压榨轮等高温部件。
2. 操作过程中，严禁用力过猛，以免损坏榨油机。
3. 操作过程中，严禁将手伸入榨膛内，以免发生意外。
4. 操作过程中，严禁油泵、油箱内油液不足，以免损坏榨油机。
5. 操作过程中，严禁将榨出的油液直接倒入火源，以免引起火灾。
6. 操作过程中，严禁将榨油机放置在潮湿、高温、易燃易爆的环境中。
四、操作后维护1. 关闭电源开关，断开榨油机与电源的连接。
2. 清洁榨油机各部件，如榨膛、压榨轴、压榨轮、油泵、油箱等。
3. 检查榨油机各部件是否有磨损、损坏，如有，请及时更换。
4. 定期检查榨油机的油泵、油箱、压榨轮等部件，确保其正常工作。
5. 定期更换榨油机内的油液，保持榨油机清洁。
通过以上操作规程，确保小榨油机的正常、安全、高效运行。
在操作过程中，请务必遵守操作规程，确保人身和设备安全。
第2篇一、准备工作1. 确保榨油机放置在平稳、坚固的地面，确保机器运行安全。
2. 检查榨油机各部件是否完好，如有损坏或松动，请及时更换或紧固。
欢迎使用本公司液压车床控制系统目录第一章按键面板说明按键功能 (1)指示灯说明 (3)第二章界面操作主菜单 (4)加工设置 (5)手动设置 (8)参数设置 (9)编程设置 (13)第三章编程修改增加动作 (18)插入动作 (19)删除动作 (21)更改动作 (22)第四章动作编程动作编程 (23)一般动作编程 (23)控件编程 (25)延时 (25)时间 (26)输入 (27)输出 (28)调用库 (29)报警 (30)同步动作编程 (31)第五章同步编程示例同步编程1 (33)同步编程2 (34)第六章附图B2- IO接线图 (35)A3- IO接线图 (36)第七章系统日常维护和常见故障系统日常维护 (37)常见故障维修 (38)第一章按键面板说明按键功能按键功能说明动作键/ 数字键F1电磁阀开关控制/ 调值录入数字0F2电磁阀开关控制/ 调值录入数字1F3电磁阀开关控制/ 调值录入数字2F4电磁阀开关控制/ 调值录入数字3F5电磁阀开关控制/ 调值录入数字4F6电磁阀开关控制/ 调值录入数字5F7电磁阀开关控制/ 调值录入数字6F8电磁阀开关控制/ 调值录入数字7功能键动作键动作键/数字键192*64蓝色液晶屏外接键复位键F9电磁阀开关控制/ 调值录入数字8 F10电磁阀开关控制/ 调值录入数字9动作键F11电磁阀开关控制F12电磁阀开关控制F13电磁阀开关控制F14电磁阀开关控制外接键夹头松紧夹头松紧控制程序启动启动自动加工程序急停断开系统电源功能键将所有动作复位参数的递增/同步分支的递增参数的递减/同步分支的递减菜单的切换/参数的切换菜单的切换/参数的切换打开界面或确认菜单退出程序或返回上一级菜单编程时切换动作开关/进入设置参数/设置参数时移动位数进入下一页菜单/编程控件选择指示灯说明指示灯名称含义状态灯复位灯左上灯亮：正在复位状态左上灯灭：复位已完成输出/ 输入灯----输出或动作灯左上灯亮：电磁阀或动作已开启左上灯灭：电磁阀或动作已关闭行程灯左下灯亮：常开行程已到位左下灯灭：常开行程不到位右下灯亮：常闭行程已到位右下灯灭：常闭行程不到位第二章界面操作主菜单界面按选择菜单。
一、用途和实用范围HT系列筒式快速液压香油机，是专供压榨芝麻、制作纯正香油的专用设备，其制出的香油纯正、无杂质，不使用任何添加剂，长时间存放不变质，是老式小磨香油的替代产品。
本机具有操作简便、使用安全、榨油速度快、出油清、出油率高等特点。
适合各种方式的榨油用户，特别适用于芝麻产区的油料加工和城市及城镇地区的小磨香油用户。
二、主要技术数据1、接电源，安装漏电保护器，HT-200型需要三相四线电源，即三根火线，一个零线；HT-140需要单相电源，即一根火线，一根零线。
2、观察电压表电压是否正常，分别为380V、220v，空机器试压力，试压3-4次。
3、打开加热扭子开关（电器板左边旋钮）调节温度调节器设定温度为40°C左右，开始加热，在此期间可以炒芝麻。
4、温度达到40°C以后，打开上箱，再放入滤油垫，把油垫四周垫好，把排过烟的芝麻倒进进料桶内一半位置，放进隔板，再把芝麻加满，再放一个滤油垫，放好上压板，关闭上箱。
5、打开电机扭子开关（电极板右边旋钮），油泵开始工作。
6、调节电接点压力表高限位到55Mpa，低限位到4Mpa，设定好后，以后就不用再调节（出厂时已经调好）。
7、机器开始工作，开始榨油，压力表达到55Mpa时油泵停止工作。
压力表慢慢下降，当指针降到40Mpa时油泵自动又开始工作，当又达到55Mpa时以自动停止，反复几次后，启动时间和停止时间间隔越来越长，料筒下只有很少油滴出时，全部榨油结束（本项操作完全由机器自动控制，操作人员只需在一边观察，不需动手）。
8、榨油工作结束后，请关闭电机扭子开关，轻轻扳动换向阀操纵杆，观察压力表指针缓缓降低零位，再看主机上箱与上螺母之间产生间隙时，使操纵杆复位，打开上箱。
9、打开电机扭子开关，芝麻饼开始上移，待芝麻饼完全移出料筒后关闭电机扭子开关，取出芝麻饼，完成一次作业。
10、本机油泵属超高压油泵，不经厂方允许严禁调节泵和阀，以免出现意外。

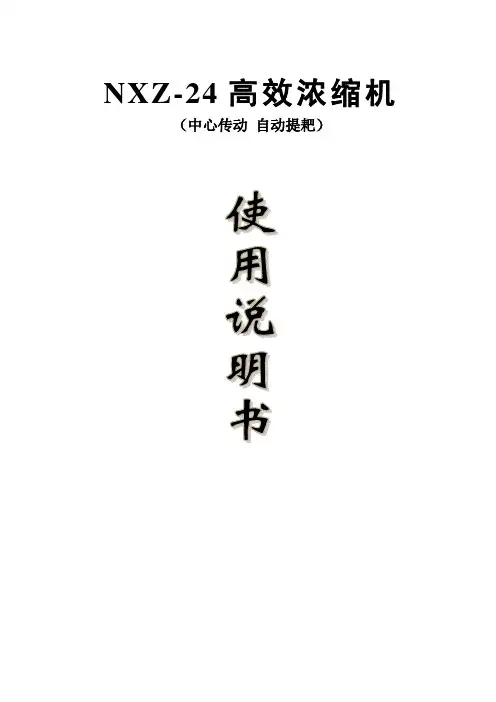

NXZ-24高效浓缩机（中心传动自动提耙）目录一、用途二、技术特征三、结构特点及工作原理四、安装与调试五、机器的润滑六、操作规程及维护保养七、电气参数八、液压系统一、用途本机器主要用于矿山煤泥水或矿浆的澄清和浓缩，以达到脱水的目的。
本机也可用于电力、化工等部门处理其它性质的料浆。
二、技术特征1.浓缩池直径：24000mm2.浓缩池深度：6250mm3.入料方式：中部4.耙架每转时间：5～15min（可调）5.提耙行程：900mm6.额定工作扭矩：210KN·m7.额定工作压力：6.3MPa8.液压马达减速器：型号：XX100-100排油量：113ml/r传动比：100台数：39.总传动比：682.3510.油泵电机组：型号：63SCY-160M-6功率：18.5Kw台数：111.提耙油缸：型号：HSG-140/50-900EFLCI行程：900mm台数：1三、结构特点及工作原理浓缩机结构详见随机总图。
主要有：传动装置（1）；桥架（2）；去气桶（3）；入料管（4）、（5）；固定筒（6）；布料筒（7）；刮板（8）；传动轴（9）；耙架（10）、（11）；加药装置（16）；以及液压站、电控装置等组成。
各部件安装位置见随机总图。
桥架安装在浓缩池上，它是操作人员进入浓缩机的通道，也是承受机器全部重量的部件。
固定筒安装在桥架下面，去气桶安装在浓缩池外部，入料管将固定筒与去气桶相连，物料进入去气桶排气后，进入入料管流进固定筒，通过布料筒进入浓缩池内部。
加药装置固定在桥架上面，贮药箱内储存絮凝药剂。
絮凝药剂通过加药管道进入入料管与物料混合，再一起进入浓缩池内部。
通过阀门可调节絮凝药剂的用量。
传动轴、耙架与传动装置的主轴组装在一起，当传动装置的主轴转动时，耙架随之转动，耙架下部的耙齿将沉淀的物料刮向浓缩池中央，由底流泵排出。
当提耙油缸的活塞上升或下降时，耙架也随之上升或下降。
液压站为传动装置提供动力，液压站油泵为变量泵，通过调节油泵的排油量，可改变耙架的转速，以达到最佳工艺效果。

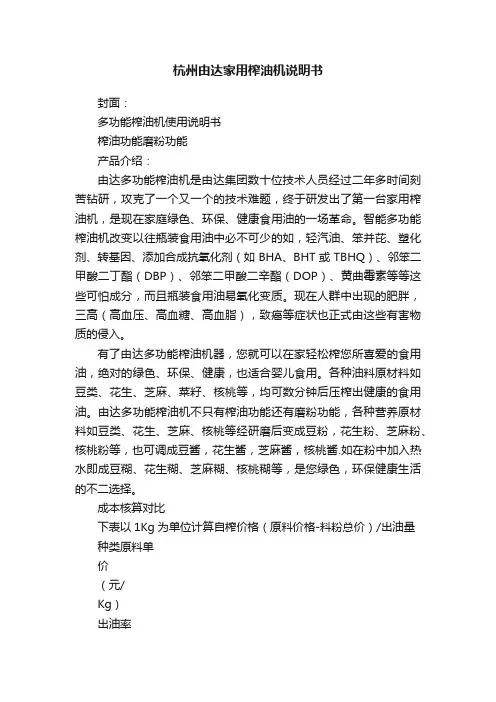

杭州由达家用榨油机说明书封面：多功能榨油机使用说明书榨油功能磨粉功能产品介绍：由达多功能榨油机是由达集团数十位技术人员经过二年多时间刻苦钻研，攻克了一个又一个的技术难题，终于研发出了第一台家用榨油机，是现在家庭绿色、环保、健康食用油的一场革命。
智能多功能榨油机改变以往瓶装食用油中必不可少的如，轻汽油、笨并芘、塑化剂、转基因、添加合成抗氧化剂（如BHA、BHT或TBHQ）、邻笨二甲酸二丁酯（DBP）、邻笨二甲酸二辛酯（DOP）、黄曲霉素等等这些可怕成分，而且瓶装食用油易氧化变质。
现在人群中出现的肥胖，三高（高血压、高血糖、高血脂），致癌等症状也正式由这些有害物质的侵入。
有了由达多功能榨油机器，您就可以在家轻松榨您所喜爱的食用油，绝对的绿色、环保、健康，也适合婴儿食用。
各种油料原材料如豆类、花生、芝麻、菜籽、核桃等，均可数分钟后压榨出健康的食用油。
由达多功能榨油机不只有榨油功能还有磨粉功能，各种营养原材料如豆类、花生、芝麻、核桃等经研磨后变成豆粉，花生粉、芝麻粉、核桃粉等，也可调成豆酱，花生酱，芝麻酱，核桃酱.如在粉中加入热水即成豆糊、花生糊、芝麻糊、核桃糊等，是您绿色，环保健康生活的不二选择。
成本核算对比下表以1Kg为单位计算自榨价格（原料价格-料粉总价）/出油量种类原料单价（元/Kg）出油率%出油量（Kg）料粉量（Kg）料粉单价（元/Kg）料粉总价（元）市场价格（元/Kg）自榨价格（元/Kg）花生16 40% 0.4 0.6 20 12 30 10 芝麻20 38% 0.38 0.62 20 12.4 60 20葵花籽18 48% 0.48 0.52 20 10.4 40 15.8 菜籽 5 20% 0.2 0.8 5 4 15 5产品特点：1、开盖保护料斗盖打开后，机体系统断电而实现安全保护2、搅拌功能在料斗内装有一搅拌杆，实现多种油脂颗粒的快速进料功能3、出油时间快在出油口设计上，充分考虑及时排油及导向排油特点，此种设计，让油脂能在短时间内及时充分流出而不停留在榨油工作元件内4、油盒及料盒包装简单方便榨油机在使用时，在出料口处有料盒接料；在榨油机出油口处有油盒接油。
