桥梁大师常见问题汇总解析

第五章“荷载”中的常见问题 (2)5.1 为什么自重要定义为施工阶段荷载？ (2)5.2 “支座沉降组”与“支座强制位移”的区别？ (2)5.3 如何定义沿梁全长布置的梯形荷载？ (3)5.4 如何对弯梁定义径向荷载？ (4)5.5 如何定义侧向水压力荷载？ (5)5.6 如何定义作用在实体表面任意位置的平面荷载？ (6)5.7 如何按照04公路规范定义温度梯度荷载？ (7)5.8 定义“钢束布置形状”时，直线、曲线、单元的区别？ (8)5.9 如何考虑预应力结构管道注浆？ (8)5.10 为什么预应力钢束采用“2-D输入”与“3-D输入”的计算结果有差别？ (9)5.11 “几何刚度初始荷载”与“初始单元内力”的区别？ (10)5.12 定义索单元时输入的初拉力与预应力荷载里的初拉力的区别？ (11)5.13 为什么定义“反应谱荷载工况”时输入的周期折减系数对自振周期计算结果没有影响？ (11)5.14 定义“反应谱函数”时，最大值的含义？ (12)5.15 为什么定义“节点动力荷载”时找不到已定义的时程函数？ (12)5.16 如何考虑移动荷载横向分布系数？ (14)5.17 为什么按照04公路规范自定义人群荷载时，分布宽度不起作用？ (14)5.18 定义车道时，“桥梁跨度”的含义？ (15)5.19 如何定义曲线车道？ (15)5.20 定义“移动荷载工况”时，单独与组合的区别？ (15)5.21 定义移动荷载子荷载工况时，“系数”的含义？ (16)5.22 为什么定义车道面时，提示“车道面数据错误”？ (16)5.23 “结构组激活材龄”与“时间荷载”的区别？ (17)5.24 施工阶段定义时，边界组激活选择“变形前”与“变形后”的区别？ (17)5.25 定义施工阶段联合截面时，截面位置参数“Cz”和“Cy”的含义？ (17)第五章“荷载”中的常见问题5.1为什么自重要定义为施工阶段荷载？具体问题一次落架桥梁，没有施工阶段划分，自重还需定义为施工阶段荷载吗？施工阶段荷载和其他荷载类型有什么区别？相关命令荷载〉静力荷载工况...问题解答如果不进行施工阶段分析，那么自重的荷载类型应选择“恒荷载”。

第七章“结果”中的常见问题 (3)7.1 施工阶段分析时，自动生成的“CS：恒荷载”等的含义？ (3)7.2 为什么“自动生成荷载组合”时，恒荷载组合了两次？ (3)7.3 为什么“用户自定义荷载”不能参与自动生成的荷载组合？ (4)7.4 为什么在自动生成的正常使用极限状态荷载组合中，汽车荷载的组合系数不是0.4或0.7？ (5)7.5 为什么在没有定义边界条件的节点上出现了反力？ (5)7.6 为什么相同的两个模型，在自重作用下的反力不同？ (6)7.7 为什么小半径曲线梁自重作用下内侧支反力偏大？ (6)7.8 为什么移动荷载分析得到的变形结果与手算结果不符？ (7)7.9 为什么考虑收缩徐变后得到的拱顶变形增大数十倍？ (8)7.10 为什么混凝土强度变化，对成桥阶段中荷载产生的位移没有影响？ (8)7.11 为什么进行钢混叠合梁分析时，桥面板与主梁变形不协调？ (9)7.12 为什么悬臂施工时，自重作用下悬臂端发生向上变形？ (10)7.13 为什么使用“刚性连接”连接的两点，竖向位移相差很大？ (11)7.14 为什么连续梁桥合龙后变形达上百米？ (12)7.15 为什么主缆在竖直向下荷载作用下会发生上拱变形？ (13)7.16 为什么索单元在自重荷载作用下转角变形不协调？ (14)7.17 为什么简支梁在竖向荷载下出现了轴力？ (14)7.18 为什么“移动荷载分析”时，车道所在纵梁单元的内力远大于其它纵梁单元的内力？157.19 如何在“移动荷载分析”时，查看结构同时发生的内力？ (15)7.20 空心板梁用单梁和梁格分析结果相差15%？ (17)7.21 为什么徐变产生的结构内力比经验值大上百倍？ (17)7.22 如何查看板单元任意剖断面的内力图？ (18)7.23 为什么相同荷载作用下，不同厚度板单元的内力结果不一样？ (19)7.24 为什么无法查看“板单元节点平均内力”？ (21)7.25 如何一次抓取多个施工阶段的内力图形？ (21)7.26 如何调整内力图形中数值的显示精度和角度？ (22)7.27 为什么在城-A车道荷载作用下，“梁单元组合应力”与“梁单元应力PSC”不等？257.28 为什么“梁单元组合应力”不等于各分项正应力之和？ (25)7.29 为什么连续梁在整体升温作用下，跨中梁顶出现压应力？ (25)7.30 为什么PSC截面应力与PSC设计结果的截面应力不一致？ (26)7.31 为什么“梁单元应力PSC”结果不为零，而“梁单元应力”结果为零？ (26)7.32 如何仅显示超过某个应力水平的杆件的应力图形？ (27)7.33 为什么“水化热分析”得到的地基温度小于初始温度？ (29)7.34 “梁单元细部分析”能否查看局部应力集中？ (30)7.35 为什么修改自重系数对“特征值分析”结果没有影响？ (30)7.36 为什么截面偏心会影响特征值计算结果？ (31)7.37 为什么“特征值分析”没有扭转模态结果？ (32)7.38 “屈曲分析”时，临界荷载系数出现负值的含义？ (32)7.39 “移动荷载分析”后自动生成的MVmax、MVmin、MVall工况的含义？ (33)7.40 为什么“移动荷载分析”结果没有考虑冲击作用？ (33)7.41 如何得到跨中发生最大变形时，移动荷载的布置情况？ (34)7.42 为什么选择影响线加载时，影响线的正区和负区还会同时作用有移动荷载？357.43 为什么移动荷载分析得到的结果与等效静力荷载分析得到结果不同？ (35)7.44 如何求解斜拉桥的最佳初始索力？ (36)7.45 为什么求斜拉桥成桥索力时，“未知荷载系数”会出现负值？ (38)7.46 为什么定义“悬臂法预拱度控制”时，提示“主梁结构组出错”？ (38)7.47 如何在预拱度计算中考虑活载效应？ (38)7.48 桥梁内力图中的应力、“梁单元应力”、“梁单元应力PSC”的含义？ (39)7.49 由“桥梁内力图”得到的截面应力的文本结果，各项应力结果的含义？ (40)7.50 为什么定义查看“结果>桥梁内力图”时，提示“设置桥梁主梁单元组时发生错误！”？ (41)7.51 为什么无法查看“桥梁内力图”？ (41)7.52 施工阶段分析完成后，自动生成的“POST：CS”的含义？ (42)7.53 为什么没有预应力的分析结果？ (42)7.54 如何查看“弹性连接”的内力？ (44)7.55 为什么混凝土弹性变形引起的预应力损失为正值？ (44)7.56 如何查看预应力损失分项结果？ (45)7.57 为什么定义了“施工阶段联合截面”后，无法查看“梁单元应力”图形？ . 46 7.58 为什么拱桥计算中出现奇异警告信息？ (47)7.59 如何在程序关闭后，查询“分析信息”的内容？ (48)第七章“结果”中的常见问题7.1施工阶段分析时，自动生成的“CS：恒荷载”等的含义？具体问题进行施工阶段分析，程序会自动生成CS：恒荷载、CS：施工荷载、CS：收缩一次、CS：收缩二次、CS：徐变一次、CS：徐变二次、CS：钢束一次、CS：钢束二次、CS：合计，这些荷载工况各代表什么含义？在结果查看时有哪些注意事项？相关命令——问题解答MIDAS在进行施工阶段分析时，自动将所有施工阶段作用的荷载组合成一个荷载工况“CS：恒荷载”；如果想查看某个或某几个施工阶段恒荷载的效应，可以将这些荷载工况从“CS：恒荷载”分离出来，生成荷载工况“CS：施工荷载”；钢束预应力、收缩徐变所产生的直接效应程序自动生成荷载工况“CS：钢束一次”、“CS：收缩一次”、“CS：徐变一次”，由于结构超静定引起的钢束预应力二次效应、收缩徐变二次效应，程序自动生成荷载工况“CS：钢束二次”、“CS：收缩二次”、“CS：徐变二次”；“CS：合计”表示所有施工荷载的效应。

桥梁大师2022常见问题解答一、工程配置与模板定制1.使用桥梁大师2006生成工程图纸后，出现标注或字体乱码情况，将如何处理？答：在建立桥梁大师图纸前需使用bm.dwt模板。

具体操作如下：打开桥梁大师，在autocad菜单file->new->ueatemplate->选择bm.dwt文件。

（如果操作中无法显示此界面，您首先应在autocad菜单tool->Option->Sytem中找到Stratup选择Showtraditionaltartupdialog，OK 退出！）如为中文版本请对照修改。

2.我们设计院里字体、线形、标注都有规定，请问桥梁大师中可以进行修改吗？答：可以！是通过定制模板来制定字体、线形、标注的。

定制模板的过程（下面提到的操作全部为ＣＡＤ菜单操作）：１．File->open找到并打开autocad2002\\template\\bm.dwt（打开bm模板）２．菜单->format中可以分别对layer,te某ttyle,dimeniontyle（线层，文本样式，标注样式）进行定制。

３．修改完成后保存并把autocad2002\\template\\bm.dwt复制并粘贴到bridgemater\\upport\\bm.dwt.４．定制模板完成后，再用桥梁大师生成图纸将是你自己量身定做的字体，线形，标注了！提示：在文本样式中修改的字体，需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改：1.常规BM_FST,2.表格内容BM_Tab,3.表格表头BM_TabHead,4.标注BM_Dim,5.小字号BM_Small,6.标题BM_Title。

3.如果出现工程配置打不开或者提示的情况怎么处理？答：可以处理！最简单的方法是以前备份过此工程，那么用备份工程目录下“标准数据.mdb”文件覆盖到当前工程下。

如果没有备份，那么同时打开工程目录下“标准数据.mdb”和bridgemater2006\\upport目录下的“标准数据.mdb”分别找到提示错误表格，进行对照修改！（即把工程目录下标准数据.mdb内容按照upport下的标准数据.mdb进行修改）提示用户：最好在定制好标准图和工程配置后备份“标准数据.mdb”文件4.能直接用AutoCAD命令来修改桥梁大师生成的图形吗？答：桥梁大师生成的图形是具有特征对象意义的实体，许多构造是个有机整体，比如盖梁，点击后出现的不是独立线条的连接。

第三章“视图”中的常见问题3.1如何方便地检查平面模型中相交单元是否共节点？具体问题梁格法建立的模型中要求纵梁和横梁必须交叉分割，如何查看平面梁格模型中的纵横梁是否已经正确交叉分割？相关命令视图〉收缩单元图3.1。

1单元收缩前显示图3。

1。

2单元收缩后显示问题解答通过收缩单元查看相交单元是否在交叉位置的节点断开，如果断开表明单元已被分割.收缩单元的效果如图2。

1。

1、图2。

1.2所示。

相关知识“收缩单元”的显示方法不仅可以用于查看交叉分割单元的位置是否准确,还可用于查看单元的节点位置是否准确以及模型中是否存在孤立节点.如下图所示板单元，在如要调整“收缩单元”时收缩的尺寸，可以在“显示控制"中定义，如图2。

1.3所示。

图3。

1。

3调整收缩显示尺寸3.2为什么板单元消隐后不能显示厚度？具体问题如题！相关命令视图>消隐问题解答程序默认的消隐选项为不显示板单元的厚度，因此如要显示板的厚度，需要在“显示控制"中定义消隐选项,并选择显示厚度即可。

如图2。

2.1所示.图3。

2。

1消隐选项相关知识同板单元的厚度显示选项一样,梁单元的截面厚度显示同样要在消隐选项中定义。

3.3如何在模型窗口中显示施加在结构上的荷载？具体问题如何在模型窗口中显示荷载作用图示及其数值？相关命令视图〉显示。

问题解答荷载显示方法有两种，一是直接在工作树形菜单中在某个荷载内容上单击右键，选择显示，如图2.3。

1所示；另一种是在“显示"中选择某种荷载进行显示,如图2.3.2所示。

单击右键显示图3.3。

1荷载显示方法1图3。

3。

2荷载显示方法2在显示选项中定义荷载显示的内容，有三种荷载显示方式，分别是按荷载类型显示、按荷载工况显示、按荷载组显示。

荷载数值的显示方式可以通过后面的对话框来定义。

其中格式代表显示方式,位置代表显示数值的精度.荷载数值的显示方式分为一般数值显示方式（固定方式）和指数形式两种,荷载显示数值的小数点后保留的位数由位置数来表示。

桥梁大师2006常见问题解答一、工程配置与模板定制1.使用桥梁大师2006生成工程图纸后，出现标注或字体乱码情况，将如何处理, 答:在建立桥梁大师图纸前需使用bm.dwt 模板。

具体操作如下:打开桥梁大师，在autocad菜单file->new-> use a template ->选择bm.dwt文件。

(如果操作中无法显示此界面，您首先应在autocad 菜单 tools->Options->System 中找到Stratup 选择Show traditional startupdialog，OK 退出～)如为中文版本请对照修改。

2.我们设计院里字体、线形、标注都有规定，请问桥梁大师中可以进行修改吗, 答:可以～是通过定制模板来制定字体、线形、标注的。

定制模板的过程(下面提到的操作全部为,,,菜单操作):,(File->open找到并打开autocad2002\template\bm.dwt(打开bm模板),(菜单->format 中可以分别对layer, text style, dimension style (线层，文本样式，标注样式)进行定制。

,(修改完成后保存并把autocad2002\template\bm.dwt复制并粘贴到bridgemaster\support\bm.dwt. ,(定制模板完成后，再用桥梁大师生成图纸将是你自己量身定做的字体，线形，标注了～提示:在文本样式中修改的字体，需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改: 1.常规BM_FST, 2.表格内容BM_Tab,3.表格表头BM_TabHead, 4.标注BM_Dim, 5.小字号BM_Small, 6.标题 BM_Title。

3.如果出现工程配置打不开或者提示的情况怎么处理,答:可以处理～最简单的方法是以前备份过此工程，那么用备份工程目录下“标准数据.mdb ”文件覆盖到当前工程下。

常见问题汇总1.在工程添加的时候出现类似以下界面的提示的原因是什么？答：出现此问题的原因是工程的名称被修改过。

工程建立后，生成的工程的文件夹的名字也对应建立，如“示例工程”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的用户一定不要去修改此工程文件夹的名字，如果名字被改动，当添加该工程的时候，系统会提示如以上找不到工程数据的路径，工程将不能被添加。

2.工程刚刚建立时，在“新建工程“界面中选择的是”双幅“，工程建立完后，若想将该工程改为”单幅“能否实现？如何修改？答：能实现，鼠标点击“项目”中的工程名字，在右键中有“属性”，在该属性界面中可将原设定的类型改为“单幅”。

3.某用户所设计的桥梁位于C线匝道上，在设计中要求生成图纸的桩号前加有“C“前缀，如何实现？答：在新建立工程的界面上，在桩号前缀加上C即可。

4.跨径表达式有哪几种格式？每种格式分别代表哪种桥梁结构形式？答：跨径表达式有多种，不同的表达式代表不同的组合：一般情况下如“跨数x跨径”为一联，但也可以在表达式中用“（）”来强制分联，如225+(17+30)+2x35+2x25，其中的（17+30）被强制为一联。

对于左右幅结构不同或跨径不同的桥可以采用“/”区分左右半幅，如：“3x20/4x16”，表示左半幅跨径为3孔20米，右半幅跨径4孔16米。

“ #3x16 ”表示0号桥台不设置伸缩缝。

对于设置过渡墩的桥面连续结构的桥，可以如[10+13+10]建立跨径表达式，表示此联内包含过度墩。

5.中心偏距的意义是什么？什么情况下使用中心偏距？格式有几种？每种格式代表什么意义？答：中心偏矩的输入格式有两种，一种为“a”, 即写入具体值，如10，代表桥的中心相对桩号位置向右整体移动了10米，一般较少使用。

另一种为“a/ b 或b /a”形式。

其中a为左右幅相对错动距离，当桥梁跨径表达式带“/“，且左右幅错开时候使用时。

如跨径表达式：3x20/4x20，中心偏距10/0，则表示右侧桥台对齐。

桥梁大师2006常见问题解答一、工程配置与模板定制1.使用桥梁大师2006生成工程图纸后，出现标注或字体乱码情况，将如何处理？答：在建立桥梁大师图纸前需使用bm.dwt 模板。

具体操作如下：打开桥梁大师，在autocad 菜单file->new-> use a template ->选择bm.dwt文件。

（如果操作中无法显示此界面，您首先应在autocad 菜单tools->Options->System 中找到Stratup 选择Show traditional startup dialog，OK 退出！）如为中文版本请对照修改。

2.我们设计院里字体、线形、标注都有规定，请问桥梁大师中可以进行修改吗？答：可以！是通过定制模板来制定字体、线形、标注的。

定制模板的过程（下面提到的操作全部为ＣＡＤ菜单操作）：１．File->open找到并打开autocad2002\template\bm.dwt（打开bm 模板）２．菜单->format 中可以分别对layer, text style, dimension style （线层，文本样式，标注样式）进行定制。

３．修改完成后保存并把autocad2002\template\bm.dwt复制并粘贴到bridgemaster\support\bm.dwt. ４．定制模板完成后，再用桥梁大师生成图纸将是你自己量身定做的字体，线形，标注了！提示：在文本样式中修改的字体，需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改：1.常规BM_FST, 2.表格内容BM_Tab,3.表格表头BM_TabHead, 4.标注BM_Dim, 5.小字号BM_Small, 6.标题BM_Title。

3.如果出现工程配置打不开或者提示的情况怎么处理？答：可以处理！最简单的方法是以前备份过此工程，那么用备份工程目录下“标准数据.mdb ”文件覆盖到当前工程下。

常见问题汇总1.在工程添加的时候出现类似以下界面的提示的原因是什么？答：出现此问题的原因是工程的名称被修改过。

工程建立后，生成的工程的文件夹的名字也对应建立，如“示例工程”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的用户一定不要去修改此工程文件夹的名字，如果名字被改动，当添加该工程的时候，系统会提示如以上找不到工程数据的路径，工程将不能被添加。

2.工程刚刚建立时，在“新建工程“界面中选择的是”双幅“，工程建立完后，若想将该工程改为”单幅“能否实现？如何修改？答：能实现，鼠标点击“项目”中的工程名字，在右键中有“属性”，在该属性界面中可将原设定的类型改为“单幅”。

3.某用户所设计的桥梁位于C线匝道上，在设计中要求生成图纸的桩号前加有“C“前缀，如何实现？答：在新建立工程的界面上，在桩号前缀加上C即可。

4.跨径表达式有哪几种格式？每种格式分别代表哪种桥梁结构形式？答：跨径表达式有多种，不同的表达式代表不同的组合：一般情况下如“跨数x跨径”为一联，但也可以在表达式中用“（）”来强制分联，如225+(17+30)+2x35+2x25，其中的（17+30）被强制为一联。

对于左右幅结构不同或跨径不同的桥可以采用“/”区分左右半幅，如：“3x20/4x16”，表示左半幅跨径为3孔20米，右半幅跨径4孔16米。

“ #3x16 ”表示0号桥台不设置伸缩缝。

对于设置过渡墩的桥面连续结构的桥，可以如[10+13+10]建立跨径表达式，表示此联内包含过度墩。

5.中心偏距的意义是什么？什么情况下使用中心偏距？格式有几种？每种格式代表什么意义？答：中心偏矩的输入格式有两种，一种为“a”, 即写入具体值，如10，代表桥的中心相对桩号位置向右整体移动了10米，一般较少使用。

另一种为“a/ b 或b /a”形式。

其中a为左右幅相对错动距离，当桥梁跨径表达式带“/“，且左右幅错开时候使用时。

如跨径表达式：3x20/4x20，中心偏距10/0，则表示右侧桥台对齐。

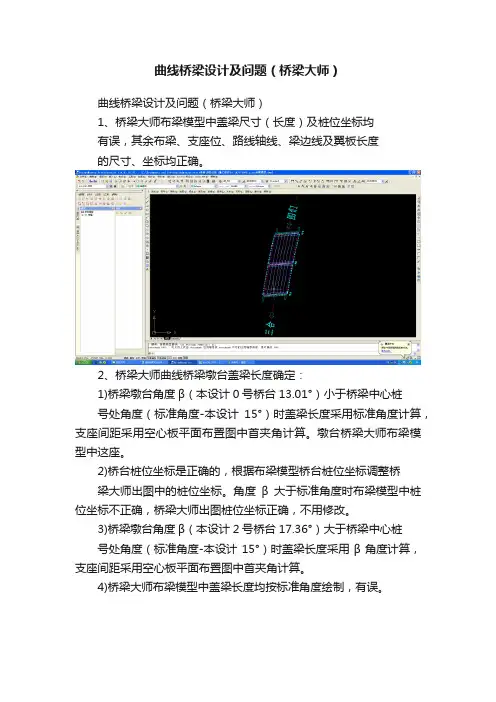

曲线桥梁设计及问题（桥梁大师）曲线桥梁设计及问题（桥梁大师）1、桥梁大师布梁模型中盖梁尺寸（长度）及桩位坐标均有误，其余布梁、支座位、路线轴线、梁边线及翼板长度的尺寸、坐标均正确。

2、桥梁大师曲线桥梁墩台盖梁长度确定：1)桥梁墩台角度β（本设计0号桥台13.01°）小于桥梁中心桩号处角度（标准角度-本设计15°）时盖梁长度采用标准角度计算，支座间距采用空心板平面布置图中首夹角计算。

墩台桥梁大师布梁模型中这座。

2)桥台桩位坐标是正确的，根据布梁模型桥台桩位坐标调整桥梁大师出图中的桩位坐标。

角度β大于标准角度时布梁模型中桩位坐标不正确，桥梁大师出图桩位坐标正确，不用修改。

3)桥梁墩台角度β（本设计2号桥台17.36°）大于桥梁中心桩号处角度（标准角度-本设计15°）时盖梁长度采用β角度计算，支座间距采用空心板平面布置图中首夹角计算。

4)桥梁大师布梁模型中盖梁长度均按标准角度绘制，有误。

3、桥梁大师曲线桥梁墩台一般构造图平面中挡块宽度、挡块与支座间距有误，两个尺寸合计是正确的，布梁模型中重新确定其尺寸后修改其尺寸。

立面图中C值（路线中心线与盖梁边缘距离）正确的。

4、挡块一般构造设计：方法一：1)布梁模型中支座位置，桥墩台一般构造平面图中挡块宽度、挡块与支座间距合计是正确的。

根据合计长度在桥梁布梁模型重新确定盖梁边缘位置。

如图：2)根据立面图中C值（路线中心线与盖梁边缘距离）复核布梁模型中实际距离，相同时操作正确。

3)布梁模型中平移梁底边缘线（减震垫板厚度），确定挡块尺寸。

4)布梁模型中确定支座中心线处挡块厚度、挡块与支座中心间距，修改一般构造图中相应尺寸。

方法二：1)布梁模型中支座位置，桥墩台一般构造立面图中C值（路线中心线与盖梁边缘距离）正确的。

根据C值在桥梁布梁模型重新确定盖梁边缘位置。

如图：2)根据桥墩台一般构造平面图中挡块宽度、挡块与支座间距合计复核布梁模型中实际距离，相同时操作正确。

桥梁设计常见问题分析及注意事项本人在参加工作以后，有幸参与了几个重大的交通建设项目，诸暨至永嘉高速公路、绍兴至诸暨高速公路、嘉绍跨江通道等高等级公路以及其他一些工程的初步设计和施工图设计。

通过这一系列工程的实践和积累，总结了一些平时桥梁设计中易患的问题及应该引起注意的事项，以供同行在设计时加以参考。

下面根据桥梁图纸的常规编排顺序，一一加以介绍。

1.桥涵篇桥涵说明的编写1)应参照最新的文件编制办法，检查说明内容是否齐全。

2)强制性条文（桥涵部分）的执行情况介绍，应特别注意检查《公路桥涵设计通用规范》（JTGD60-2004）4.3.5 人群荷载标准值的选用部分的条款；《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）中9.4.1 预应力砼T梁、I字梁、箱形梁的箍筋设置要求；9.8.2 预制构件吊环的设置要求。

3)说明经常是拷贝自其他工程，注意根据每个工程项目的特点，相应的修改对应部分说明，并删掉与本项目无关的说明条款。

2．桥梁工程数量总表的计算1) 空心板钢筋容易漏算的项目有：锐角、钝角加强钢筋；边板悬臂加强钢筋；铰缝钢筋；2) 梁板支座的选用及数量的计算：应注意简支与先简后联的区别；3) 墩台帽钢筋计算时，别遗漏支座垫石的相关数量；4) 地系梁、承台的挖方数量，U台台后的回填工程量均易漏算。

3．桥型布置图1) 立面图中注意设计水位、通航净空、桥下通道净空的核查；2) 平面图中注意核查水流、通道等与桥墩方向的一致；3) 标高表中注意当桥梁处于缓和曲线超高渐变段时（特别是斜桥）,注意复核桥梁通生成的外侧高程的数据是否正确；4) 附注的上部结构描述中应明确注明梁板的张拉方式（先张或后张），结构简支还是先简后联等。

4．梁板布置方式：应明确梁板的布置方式（平行、径向、等角度），并注明布板基准线。

5．桩位坐标1) 桩位坐标应仔细复核，并要求在原始的平面图里点注，特别应核查平面图是否被旋转过；2) 特别注意L形桥墩和肋式桥台的桩位坐标的点注。

曲线桥梁设计及问题（桥梁大师）1、桥梁大师布梁模型中盖梁尺寸（长度）及桩位坐标均有误，其余布梁、支座位、路线轴线、梁边线及翼板长度的尺寸、坐标均正确。

2、桥梁大师曲线桥梁墩台盖梁长度确定：1)桥梁墩台角度β（本设计0号桥台13.01°）小于桥梁中心桩号处角度（标准角度-本设计15°）时盖梁长度采用标准角度计算，支座间距采用空心板平面布置图中首夹角计算。

墩台桥梁大师布梁模型中这座。

2)桥台桩位坐标是正确的，根据布梁模型桥台桩位坐标调整桥梁大师出图中的桩位坐标。

角度β大于标准角度时布梁模型中桩位坐标不正确，桥梁大师出图桩位坐标正确，不用修改。

3)桥梁墩台角度β（本设计2号桥台17.36°）大于桥梁中心桩号处角度（标准角度-本设计15°）时盖梁长度采用β角度计算，支座间距采用空心板平面布置图中首夹角计算。

4)桥梁大师布梁模型中盖梁长度均按标准角度绘制，有误。

3、桥梁大师曲线桥梁墩台一般构造图平面中挡块宽度、挡块与支座间距有误，两个尺寸合计是正确的，布梁模型中重新确定其尺寸后修改其尺寸。

立面图中C值（路线中心线与盖梁边缘距离）正确的。

4、挡块一般构造设计：方法一：1)布梁模型中支座位置，桥墩台一般构造平面图中挡块宽度、挡块与支座间距合计是正确的。

根据合计长度在桥梁布梁模型重新确定盖梁边缘位置。

如图：2)根据立面图中C值（路线中心线与盖梁边缘距离）复核布梁模型中实际距离，相同时操作正确。

3)布梁模型中平移梁底边缘线（减震垫板厚度），确定挡块尺寸。

4)布梁模型中确定支座中心线处挡块厚度、挡块与支座中心间距，修改一般构造图中相应尺寸。

方法二：1)布梁模型中支座位置，桥墩台一般构造立面图中C值（路线中心线与盖梁边缘距离）正确的。

根据C值在桥梁布梁模型重新确定盖梁边缘位置。

如图：2)根据桥墩台一般构造平面图中挡块宽度、挡块与支座间距合计复核布梁模型中实际距离，相同时操作正确。

常见问题汇总1.在工程添加的时候出现类似以下界面的提示的原因是什么？答：出现此问题的原因是工程的名称被修改过。

工程建立后，生成的工程的文件夹的名字也对应建立，如“示例工程”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的用户一定不要去修改此工程文件夹的名字，如果名字被改动，当添加该工程的时候，系统会提示如以上找不到工程数据的路径，工程将不能被添加。

2.工程刚刚建立时，在“新建工程“界面中选择的是”双幅“，工程建立完后，若想将该工程改为”单幅“能否实现？如何修改？答：能实现，鼠标点击“项目”中的工程名字，在右键中有“属性”，在该属性界面中可将原设定的类型改为“单幅”。

3.某用户所设计的桥梁位于C线匝道上，在设计中要求生成图纸的桩号前加有“C“前缀，如何实现？答：在新建立工程的界面上，在桩号前缀加上C即可。

4.跨径表达式有哪几种格式？每种格式分别代表哪种桥梁结构形式？答：跨径表达式有多种，不同的表达式代表不同的组合：一般情况下如“跨数x跨径”为一联，但也可以在表达式中用“（）”来强制分联，如225+(17+30)+2x35+2x25，其中的（17+30）被强制为一联。

对于左右幅结构不同或跨径不同的桥可以采用“/”区分左右半幅，如：“3x20/4x16”，表示左半幅跨径为3孔20米，右半幅跨径4孔16米。

“ #3x16 ”表示0号桥台不设置伸缩缝。

对于设置过渡墩的桥面连续结构的桥，可以如[10+13+10]建立跨径表达式，表示此联内包含过度墩。

5.中心偏距的意义是什么？什么情况下使用中心偏距？格式有几种？每种格式代表什么意义？答：中心偏矩的输入格式有两种，一种为“a”, 即写入具体值，如10，代表桥的中心相对桩号位置向右整体移动了10米，一般较少使用。

另一种为“a/ b 或b /a”形式。

其中a为左右幅相对错动距离，当桥梁跨径表达式带“/“，且左右幅错开时候使用时。

如跨径表达式：3x20/4x20，中心偏距10/0，则表示右侧桥台对齐。

常见问题汇总1.在工程添加的时候出现类似以下界面的提示的原因是什么？答：出现此问题的原因是工程的名称被修改过。

工程建立后，生成的工程的文件夹的名字也对应建立，如“示例工程”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的用户一定不要去修改此工程文件夹的名字，如果名字被改动，当添加该工程的时候，系统会提示如以上找不到工程数据的路径，工程将不能被添加。

2.工程刚刚建立时，在“新建工程“界面中选择的是”双幅“，工程建立完后，若想将该工程改为”单幅“能否实现？如何修改？答：能实现，鼠标点击“项目”中的工程名字，在右键中有“属性”，在该属性界面中可将原设定的类型改为“单幅”。

3.某用户所设计的桥梁位于C线匝道上，在设计中要求生成图纸的桩号前加有“C“前缀，如何实现？答：在新建立工程的界面上，在桩号前缀加上C即可。

4.跨径表达式有哪几种格式？每种格式分别代表哪种桥梁结构形式？答：跨径表达式有多种，不同的表达式代表不同的组合：一般情况下如“跨数x跨径”为一联，但也可以在表达式中用“（）”来强制分联，如225+(17+30)+2x35+2x25，其中的（17+30）被强制为一联。

对于左右幅结构不同或跨径不同的桥可以采用“/”区分左右半幅，如：“3x20/4x16”，表示左半幅跨径为3孔20米，右半幅跨径4孔16米。

“ #3x16 ”表示0号桥台不设置伸缩缝。

对于设置过渡墩的桥面连续结构的桥，可以如[10+13+10]建立跨径表达式，表示此联内包含过度墩。

5.中心偏距的意义是什么？什么情况下使用中心偏距？格式有几种？每种格式代表什么意义？答：中心偏矩的输入格式有两种，一种为“a”, 即写入具体值，如10，代表桥的中心相对桩号位置向右整体移动了10米，一般较少使用。

另一种为“a/ b 或b /a”形式。

其中a为左右幅相对错动距离，当桥梁跨径表达式带“/“，且左右幅错开时候使用时。

如跨径表达式：3x20/4x20，中心偏距10/0，则表示右侧桥台对齐。

桥梁维修中的常见问题与解决方法桥梁是现代交通建设中不可或缺的重要组成部分，但长期的使用和环境因素常常导致桥梁出现各种问题。

桥梁维修工作的重要性不言而喻，然而，在维修过程中我们常常遭遇各种问题，影响工作效率和桥梁的使用安全。

因此，本文将介绍桥梁维修中常见的问题，并提供解决方法。

一、常见问题1. 设备不足：桥梁维修需要各种设备和工具，例如塔吊、起重机、焊接机等。

然而，有时会出现设备不足的情况，导致维修无法顺利进行。

2. 人员不足：桥梁维修需要专业技术人员进行操作和监督，但是有时人员不足，无法满足需要。

3. 资金不足：桥梁维修需要大量的资金用于购买材料和支付人工费用，但是资金不足会给维修工作带来困难。

4. 安全隐患：桥梁维修作业常常涉及高空作业和大型设备操作，存在安全隐患，如意外事故、坠落、施工现场管理不善等。

5. 时间紧迫：有时，桥梁维修需要在短时间内完成，但是时间紧迫会给维修工作带来压力和困难。

6. 桥梁结构损坏：桥梁使用时间长了，可能会出现结构损坏、龟裂、变形等问题，需要及时修复。

二、解决方法1. 设备合理配置：在进行桥梁维修前，要详细评估所需设备和工具，并做好充分准备。

确保设备齐全、工具合理，以提高维修工作的效率和安全性。

2. 人员培训和招聘：桥梁维修需要专业技术人员，因此，加强人员培训和招聘工作至关重要。

通过培训提高维修人员的技术水平，确保其能够顺利完成维修工作。

3. 资金合理规划：针对桥梁维修中的资金问题，可以通过合理规划和预算，确保资金的正确使用和充足供应。

同时，可以寻求政府或其他机构的资金支持，解决资金不足的问题。

4. 安全管理加强：在桥梁维修施工中，要严格遵守相关的安全规定和操作流程，确保维修过程中的安全。

同时，加强现场管理、安全培训，提高维修人员安全意识，防范事故的发生。

5. 合理安排时间：在桥梁维修前，要合理评估维修所需时间，并合理安排工期。

同时，可以采取措施，如增加施工人员、利用先进设备等，以缩短维修时间。

桥梁施工技术问题及解决方案1、质量问题及现象1）成孔后不垂直，偏差值大于规定的L/100。

2）钢筋笼不能顺利入孔。

2、原因分析1）钻机未处于水平位置，或施工场地未整平及压实，在钻进过程中发生不均匀沉降。

2）水上钻孔平台基底座不稳固、未处于水平状态，在钻孔过程中，钻机架发生不均匀变形。

3）钻杆弯曲，接头松动，致使钻头晃动范围较大。

4）在旧建筑物附近钻孔过程中遇到障碍物，把钻头挤向一侧。

5）土层软硬不均，致使钻头受力不均，或遇到孤石，探头石等。

3、预防措施1）钻机就位前，应对施工现场开展整平和压实，并把钻机调整到水平状态，在钻进过程中，应经常检查使钻机始终处于水平状态工作。

水上钻机平台在钻机就位前，必须开展安装验收，其平台要牢固、水平、钻机架要稳定。

2）应使钻机顶部的起重滑轮槽、钻杆的卡盘和护筒桩位的中心在同一垂直线上，并在钻进过程中防止钻机移位或出现过大的摆。

3）在旧建筑物附近施工时，应提前做好探测，如探测过程中发现障碍物，应采用冲击钻开展施工。

4）要经常对钻杆开展检查，对弯曲的钻杆要及时调整或废弃。

5）使用冲击钻施工时冲程不要过大，尽量采用二次成孔，以保证成孔的重直度。

4、处理措施1）当遇到孤石等障碍物时，可采用冲击钻冲击成孔。

2）当钻孔偏斜超限时，应回填粘土，待沉积密实后再重新钻孔。

在钻孔过程中发生缩孔怎么办？1、质量问题及现象当使用探孔器检查成孔时，探孔器下放到某一部位时受阻，无法顺利检查到孔底。

钻孔某一部位的直径小于设计要求，或从某一部位开始，孔径逐渐缩小。

2、原因分析1）地质构造中含有软弱层，在钻孔通过该层中，软弱层在土压力的作用下，向孔内挤压形成缩孔。

2）地质构造中塑性土层，遇水膨胀，形成缩孔。

3）钻头磨损过快，未及时补焊，从而形成缩孔。

3、预防措施1）根据地质钻探资料及钻井中的土质变化，若发现含有软弱层或塑性土时，要注意经常扫孔。

2）经常检查钻头，当出现磨损时要及时补焊，把磨损较多的钻头补焊后，再开展扩孔至设计桩径。

桥梁大师软件常见问题及解答1、桥梁大师对山区桥梁由于左右幅地形相差较大，左右幅需要设不同的基础或者基础埋深不一样，应该如何设计？答：可以在基本数据资料准备、工程配置等工作完成后，建立桥梁模型。

CAD 图形区内生成桥型布置图，显示的桥梁大师模型树中， “主控信息”的对应属性页中,在“下部左右”处取消勾选“相同”。

此时在模型树中的下部墩台形式，显示为左右两种情况。

可以在此分别定义左右参数。

包括不同的基础和基础埋深。

如果上部结构也采用不同的形式，可采用左右幅带“ /”的表达式形式建立模型，如 4x20/4x20,表示左右幅分别设计，用此类型表达式建立模型得到桥型图后，用户可发现，该桥型图的模型属性中，自动将上、下部结构分为两组处理。

2、我的左右幅是错台的，如何设计？答：左右错台的情况，可以根据项目情况两种方法解决。

1）把左右幅分别建立为两个项目，即左幅一个项目，右幅一个项目。

分别进行设计。

设计过程中在模型树的“桥型模型”对应的属性页中，控制“ 显示左右幅” 、“显示左右侧”的内容。

最后可以把两个项目的桥型布置图进行叠合显示，即平面图左右两侧内容叠合，立面图中显示左右任一幅形式，断面形式显示为左右幅任一形式或是双幅（两幅内容叠合）。

2）程序提供错墩错台桥型的整体设计。

建立桥梁模型时在跨径栏中用“ /”来分隔左右幅跨径，如“ 4x30+2x30/3x30+4x30” ，并且可以分别定义左右半幅上部及下部的结构类型。

3、由于曲线半径比较小，我的平面图和立面图打架了，如何调整？答：平面图与立面图之间的垂直距离、立面图与横断面图之间的距离、平面图与表格之间的距离，都可以在建立桥型布置图时，模型树的“桥梁模型”对应的属性页中的“平立距离”、“立横距离”、“平表距离”进行参数控制。

如果出现图之间打架，可以调整这些参数。

4、对柱式墩台绘制有时不大合适，有时太长和其它图形打架，有时太短空闲部分较多，如何调整？答：墩台的长度可以通过建立桥型布置图时，在模型树的“桥梁模型”对应的属性页中，对“绘制长度”、“墩身控制高度”、“基础控制高度”、“墩身绘制高度”、“基础绘制高度”这些参数的定义进行控制，使之达到理想效果。

模型”中的常见问题4.1 如何进行二维平面分析？ (3)4.2 如何修改重力加速度值？ (3)4.3 使用“悬索桥建模助手”时，如何建立中跨跨中没有吊杆的情况？* (3)4.4 使用“悬臂法桥梁建模助手”时，如何定义不等高桥墩？ (4)4.5 程序中的标准截面，为什么消隐后不能显示形状？* (4)4.6 如何复制单元时同时复制荷载？ (5)4.7 复制单元时，单元的结构组信息能否同时被复制？ (5)4.8 薄板单元与厚板单元的区别？ (6)4.9 如何定义索单元的几何初始刚度？ (6)4.10 索单元输入的初拉力是i端或j端的切向拉力吗？ (7)4.11 如何考虑组合截面中混凝土的收缩徐变？ (8)4.12 定义收缩徐变函数时的材龄与定义施工阶段时激活材龄的区别？* (8)4.13 如何自定义混凝土强度发展函数？ (9)4.14 如何定义变截面梁？* (9)4.15 使用“变截面组”时，如何查看各个单元截面特性值？* (10)4.16 如何定义鱼腹形截面？ (11)4.17 如何定义设计用矩形截面？* (11)4.18 如何输入不同间距的箍筋？* (12)4.19 定义联合截面时，“梁数量”的含义？ (13)4.20 如何定义哑铃形钢管混凝土截面？ (13)4.21 导入mct格式截面数据时，如何避免覆盖已有截面？ (14)4.22 如何定义“设计用数值型截面”的各参数？ (16)4.23 如何考虑横、竖向预应力钢筋的作用？ (17)4.24 板单元“面内厚度”与“面外厚度”的区别？ (18)4.25 定义“塑性材料”与定义“非弹性铰”的区别？ (19)4.26 定义“非弹性铰”时，为什么提示“项目：不能同时使用的材料、截面和构件类型”？204.27 为什么“非弹性铰特性值”不能执行自动计算？ (21)4.28 为什么“非弹性铰特性值”自动计算的结果P1〉P2？ (21)4.29 程序中有多处可定义“阻尼比”，都适用于哪种情况？ (22)4.30 如何定义弯桥支座？* (24)4.31 如何快速定义多个支承点的只受压弹性连接？ (25)4.32 如何模拟满堂支架？ (25)4.33 如何连接实体单元和板单元？ (25)4.34 如何模拟桩基础与土之间的相互作用？ (26)4.35 梁格法建模时，如何模拟湿接缝？ (27)4.36 为什么用“弹性连接”模拟支座时，运行分析产生了奇异？* (27)4.37 为什么两层桥面之间用桁架单元来连接后，运行分析产生奇异？* (28)4.38 “梁端刚域”与“刚域效果”的区别？ (28)4.39 为什么定义梁端刚域后，梁截面偏心自动恢复到中心位置？ (29)4.40 为什么“只受压弹性连接”不能用于移动荷载分析？ (29)4.41 为什么“刚性连接”在施工阶段中不能钝化？ (30)4.42 如何考虑PSC箱梁的有效宽度？ (30)4.43 为什么只考虑节点质量进行“特征值分析”时，程序提示“ERROR”？ (31)4.44 如何删除重复单元？ (31)第四章 “模型”中的常见问题4.1 如何进行二维平面分析？具体问题MIDAS/Civi 为三维空间分析程序，如何进行二维平面分析？相关命令模型〉结构类型...问题解答“结构类型”对话框中有多种结构类型可供选择（3-D 、X-Z 平面、Y-Z 平面、X-Y 平面、约束RZ ）。

桥梁大师学习应该注意的问题1.超高文件转化时选择“路线大师”，EICAD超高文件删除第一行。

2.桥跨分联写，如3*20+4*20+3*30，不能写成10*30.3.护栏数据填写：最小跨径最大跨径最小孔数最大孔数板栏类型护栏宽深入宽度6 45 -1 -1 边板栏 50 06 45 -1 -1 中板栏 50 04.套用上部通用图时，只修改悬臂长，顶板宽，底板宽，梁高，以便出下部图纸。

5.当防震挡块为梯形时，内侧直高输入0.6.盖梁横坡与路面超高一致。

7.桥台台帽顶至背墙顶的距离标注如果需要修改，必须在工程配置中的设计控制属性页中的背墙位置设为“自定义”。

8.对于梁板超出盖梁的问题，首先要检查上部标准图的接缝宽度，从上部标准图的属性修改接缝宽度。

9.取消桥型布置图中材料类型的方法：工程配置---出图控制---整体控制----“横断面标注详细”前面的钩去掉。

10.输入桥梁中心桩号时桩号间不要加“+”，例如：K292+165应该写为：29216511.工程项目批量处理----炸开文件。

12.联长120到160以下桥台均可用80缝，60-150，用80，150以上用160好桥墩都用160。

13.本项目墩柱配筋采用“与主筋搭接”的形式。

14.桩底αs是指桩底净保护层厚度。

15.使桥型图及一般构造中横断面显示地面线的方法：打开桥型图主控信息，平面线---高程线显示勾选。

16.添加横地面线文件(HDX)，使桥型图及一般构造图显示地面线17.左右分幅的地面线只需要两根地面线。

18.去掉桥型图标尺的方法：打开桥型图主控信息，纵断面---高程标尺勾选去掉。

19.本项目工程配置以支座中心线处计算高程。

20.伸缩缝设置：名称伸缩缝宽度最小联长最大联长D40 4 0 60D80 8 60 80D160 16 80 20021.工程配置：支座型号设置GYZF4{250*54*106}，106=54(支座的高度)+37(支座配套构造)+15(调平钢板厚度)22.支座垫石的设置：在下部通用图中设置：横桥向设置两排，不等高。

桥梁施工常见问题及处理方法第一节下部工程（桩基础)1、如何防治钻孔灌注桩发生偏斜？1、质量问题及现象1）成孔后不垂直，偏差值大于规定的L/100。

2)钢筋笼不能顺利入孔。

2、原因分析1）钻机未处于水平位置,或施工场地未整平及压实，在钻进过程中发生不均匀沉降。

2）水上钻孔平台基底座不稳固、未处于水平状态，在钻孔过程中,钻机架发生不均匀变形。

3)钻杆弯曲,接头松动，致使钻头晃动范围较大。

4）在旧建筑物附近钻孔过程中遇到障碍物,把钻头挤向一侧。

5）土层软硬不均,致使钻头受力不均，或遇到孤石，探头石等。

3、预防措施1)钻机就位前，应对施工现场进行整平和压实，并把钻机调整到水平状态，在钻进过程中，应经常检查使钻机始终处于水平状态工作。

水上钻机平台在钻机就位前，必须进行安装验收,其平台要牢固、水平、钻机架要稳定。

2）应使钻机顶部的起重滑轮槽、钻杆的卡盘和护筒桩位的中心在同一垂直线上,并在钻进过程中防止钻机移位或出现过大的摆。

3）在旧建筑物附近施工时，应提前做好探测,如探测过程中发现障碍物，应采用冲击钻进行施工.4）要经常对钻杆进行检查，对弯曲的钻杆要及时调整或废弃.5）使用冲击钻施工时冲程不要过大，尽量采用二次成孔，以保证成孔的重直度。

4、处理措施1)当遇到孤石等障碍物时，可采用冲击钻冲击成孔。

2）当钻孔偏斜超限时，应回填粘土,待沉积密实后再重新钻孔。

2、在钻孔过程中发生缩孔怎么办？1、质量问题及现象当使用探孔器检查成孔时，探孔器下放到某一部位时受阻，无法顺利检查到孔底.钻孔某一部位的直径小于设计要求，或从某一部位开始,孔径逐渐缩小.2、原因分析1）地质构造中含有软弱层,在钻孔通过该层中，软弱层在土压力的作用下，向孔内挤压形成缩孔。

2）地质构造中塑性土层,遇水膨胀，形成缩孔。

3）钻头磨损过快，未及时补焊，从而形成缩孔.3、预防措施1）根据地质钻探资料及钻井中的土质变化,若发现含有软弱层或塑性土时,要注意经常扫孔.2）经常检查钻头，当出现磨损时要及时补焊，把磨损较多的钻头补焊后，再进行扩孔至设计桩径。
