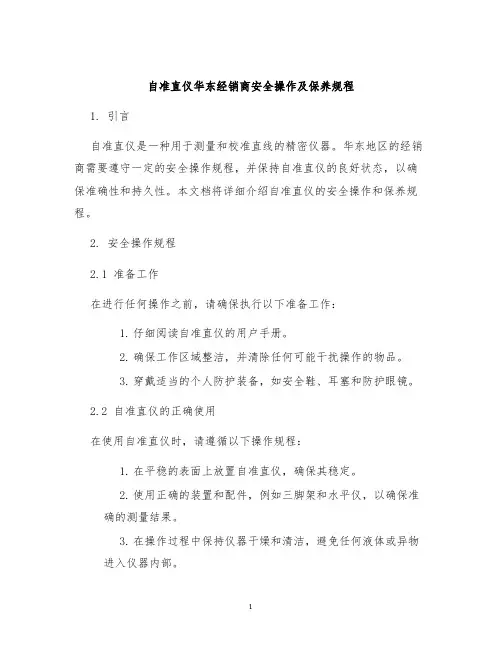

准直仪使用说明书

图8 图6
图9 6
2) 假设通过移动测试表面，十字线处于图 10 所示的 位置，即其水平线介于垂直刻度线 23 和 24 之间， 并且其垂直线介于水平刻度线 21 和 22 之间。请 注意，反光镜的倾斜方向与十字线的移动保持一 致，朝向固定的刻度线。 现在开始测量分度值，请旋转测微计螺丝两次。 第一次旋转测微计螺丝将垂直十字线移动至距其最 近的刻度线 21，读取测微计上的刻度。然后在将测 微计复位至 0 后，再次转动测微计螺丝，将水平十 字线移动至距其最近的刻度线 23，读取测微计上 的刻度（如图 11 和 12 所示）。在本例中测微计上 的刻度分别为 21.5′′ 和 45′′。 请注意，水平和垂直刻度线上的一个刻度表示 1′， 而测微计上则相应表示 0.5′′。
斜制动，改变镜筒的倾斜度，使得镜筒与其在反光
镜内的图像看起来几乎对齐。（图 4）
4
旋转制动
水平行程手轮 倾斜制动
图4 （注） 如果因为反光镜表面太小而无法立即显示镜筒反射的图
像，请转动水平行程手轮横向移动镜筒，直至图像出现在 反光镜中。在这种情况下，请在完成上述对齐后，将镜筒 朝向反光镜中心位置移回。 4) 接着，请拧松旋转制动，并且透过目镜观看，向左、 右缓慢摆动自准直仪镜筒。通过执行此操作，十字 线图像将在视场内出现。当十字线在视场内可见 时，请停止摆动。拧紧旋转制动。 5) 最后，转动微调螺丝，使得十字线中心靠近垂直和 水平刻度在 15′ 线的交叉处。 为了便于日后的测量工作，建议您此时将测微计刻 度设置为 0。
1. 放置 ………………………………………… 4 2. 安装 ………………………………………… 4 Ⅲ. 准备工作 …………………………………… 4 1. 对齐 ………………………………………… 4 2. 选择目镜和灯箱的位置 …………………… 5 3. 调节屈光度 ………………………………… 5 4. 调焦十字线图像 …………………………… 5 5. 照明 ………………………………………… 6 Ⅳ. 测量 ………………………………………… 6 1. 读取刻度 …………………………………… 6 2. 视差补偿 …………………………………… 7 Ⅴ. 应用 ………………………………………… 8 Ⅵ. 规格 ……………………………………… 12 Ⅶ. 原理 ……………………………………… 15 电气规格 …………………………………… 15

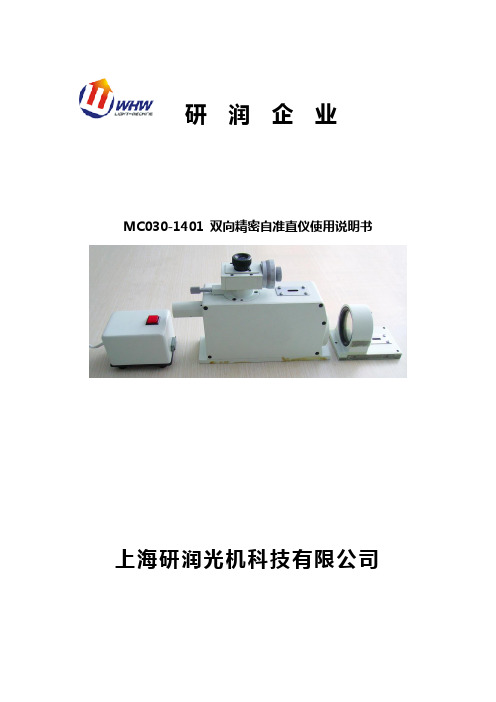

研润企业MC030-1401 双向精密自准直仪使用说明书上海研润光机科技有限公司目录1．概述 (3)1．1仪器的用途1．2仪器特点1．3工作条件2．技术特性 (3)2．1技术规格2．1仪器组成3．工作原理与结构特征 (4)3．1仪器的工作原理3．2仪器的结构特征3．3附件的组成3．4个单元结构之间的机电联系3．5辅助装置的功能结构及其工作原理4．使用、操作 (13)4．1使用前的准备和检查4．2找像与读数4．3水平面的直线度测量4．4垂直于水平面的测面的直线度测量4．5垂直面的直线度和垂直度测量4．6直线移动导轨运动误差的测量4．7平面度的测量4．8圆分度误差的测量4．9小角度误差测量5．故障分析与排除 (27)5．1光学零件发霉5．2光学零件生雾5．3附着物5．4分划线刻线脱色6．保养、维护 (28)6．1日常维护、保养6．2运行时的维护、保养6．3正常检修周期7．开箱及检查 (29)7．1开箱注意事项7．2开箱检查内容8．运输、贮存 (29)8．1吊装运输注意事项8．2贮存条件，贮存期限及注意事项9．验收项目、方法及数据 (29)1．概述1．1仪器的用途双向自准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。

仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。

本仪器特别适合与生产现场。

1．2仪器特点双向自准直仪具有原理、结构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。

1．3工作条件工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不超过1℃。

2．技术特性2．1技术规格工作距离----------------------------------------------------0-10米物镜焦距----------------------------------------------------400毫米物镜口径----------------------------------------------------42毫米目镜放大倍率------------------------------------------------17.5倍测微鼓轮分度值（每格相当于）线度值-----------------------------------------------L/200微米角度值--------------------------------------------1.03秒≈1秒此处L为反射镜基座有效长度（毫米）目镜分划板分度值（每格相当于）线度值----------------------------------------------100×L/200微米角度值----------------------------------------------100×1.03秒示值范围----------------------------------------------------1600格示值精度当测微鼓轮不超一圈时±（0.5+0.01n）格当测微鼓轮超过一圈时±（15+0.0015n）格n 为测微鼓轮的测量格数。

9.1 9.2 9.3 9.4 9.5 9.6 二维可调反光镜（MD100） .............................9-1 直角转向棱镜（MP50） ....................................9-2 高精度转台（PT130） .......................................9-3 高精度升降台（PL100） ...................................9-4 金属多面棱体（MMS24） ................................9-5 高精度稳定台（ST6030） .................................9-5 V
系统灵敏度调整................................................4-19 处理软件详述....................................................4-20
5
测量技巧 ............................................................... 5-1
4
操作指南 ............................................................... 4-1
4.1 4.1.1 4.1.2 4.1.3 测量准备..............................................................4-1 安放自准直仪 ..............................................4-1 连接电源及数据线缆 ..................................4-1 驱动安装......................................................4-1 III

研润企业MC030-1401 双向精密自准直仪使用说明书上海研润光机科技有限公司目录1．概述 (3)1．1仪器的用途1．2仪器特点1．3工作条件2．技术特性 (3)2．1技术规格2．1仪器组成3．工作原理与结构特征 (4)3．1仪器的工作原理3．2仪器的结构特征3．3附件的组成3．4个单元结构之间的机电联系3．5辅助装置的功能结构及其工作原理4．使用、操作 (13)4．1使用前的准备和检查4．2找像与读数4．3水平面的直线度测量4．4垂直于水平面的测面的直线度测量4．5垂直面的直线度和垂直度测量4．6直线移动导轨运动误差的测量4．7平面度的测量4．8圆分度误差的测量4．9小角度误差测量5．故障分析与排除 (27)5．1光学零件发霉5．2光学零件生雾5．3附着物5．4分划线刻线脱色6．保养、维护 (28)6．1日常维护、保养6．2运行时的维护、保养6．3正常检修周期7．开箱及检查 (29)7．1开箱注意事项7．2开箱检查内容8．运输、贮存 (29)8．1吊装运输注意事项8．2贮存条件，贮存期限及注意事项9．验收项目、方法及数据 (29)1．概述1．1仪器的用途双向自准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。

仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。

本仪器特别适合与生产现场。

1．2仪器特点双向自准直仪具有原理、结构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。

1．3工作条件工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不超过1℃。

2．技术特性2．1技术规格工作距离----------------------------------------------------0-10米物镜焦距----------------------------------------------------400毫米物镜口径----------------------------------------------------42毫米目镜放大倍率------------------------------------------------17.5倍测微鼓轮分度值（每格相当于）线度值-----------------------------------------------L/200微米角度值--------------------------------------------1.03秒≈1秒此处L为反射镜基座有效长度（毫米）目镜分划板分度值（每格相当于）线度值----------------------------------------------100×L/200微米角度值----------------------------------------------100×1.03秒示值范围----------------------------------------------------1600格示值精度当测微鼓轮不超一圈时±（0.5+0.01n）格当测微鼓轮超过一圈时±（15+0.0015n）格n 为测微鼓轮的测量格数。

图2-13为测量两端面A与B平行度的示意图。 两端面平行度的测量还可按图2-14所示。
2、两内表面平行度的测量 图2-15为测量两内表面的平行度示意图。
31
图2-13 测量两端面平行度之一
1—平直度检查仪； 2—反射镜
两次读数之差，即为两端面的平行度误差。
32
图2-14 测量两端面平行度之二
1—平直度检查仪；2—反射镜
缺 点: 是结构比较复杂，亮度损失较大（介于前两者之 间）。
12
图2-5 双分划板型光学系统 1-物镜；2-指示分划板；3-立方直角棱镜；4-刻度分划板
若平面反射镜对光轴有偏转，将引起自准直像偏离十字 线，由测微机构测出其偏离量，即可得出反射镜对光轴的偏 转角。
13
第三节 HYQ—03型自准直仪
17
（二）测微原理
仪器的f物为400mm，测微螺杆12的螺距和固定分划 板9上刻线的分度间隔都是0.4mm，即测微螺杆每转一圈， 活动分划板10上的长刻线在固定分划板9的刻度上移动一 格，其对应的反射镜的倾角α为：
t

0.4

1
弧度
2f物 2400 2000
18
和测微螺杆12同轴相连的测微鼓轮13上有100格圆周 刻度，每格代表反射镜的倾角α为0.005/1000弧度。
图中1~4组成了测微目镜部件，测量前可松开定位螺钉 5，由于两锥孔在圆周上互成90o ，可使整个目镜头就可精 确地转过90o。
（三）体外反射镜结构 体外反射镜是仪器的重要组成部分。 如图2—10所示 调整三个调节螺钉6将反射镜调整到严格垂直于镜座面
的位置上。
21
图2-9 平直度检查仪结构
1-测微鼓轮；2-活动分划板；3-目镜；4-固定分划板；5-定位螺钉； 6-十字线分划板（带保护玻璃）；7-滤光片；8-光源；9-立方直角棱镜；

1
1
4
5 6 7 8 9 10
锉刀
油光锉 平面刮刀 砂布 油石 白布 钢卷尺
10寸/12寸
10寸
把
把 把
各2
2 1 20 2 3 1
研磨止口用
研磨止口用 研磨止口用 研磨止口用 研磨止口用 研磨止口用
100#
张 块 m
2m
个
七、施工机具一览表
序号 1 名称 激光准直仪 规格 单位 套 数量 1
2
框式水平仪
一、前言
随着加氢精制、制氢、柴油加氢、乙二醇等石油化工装置规模和加工深度的 不断扩大, 往复式压缩机组运用也越来越广泛. 往复式压缩机组是这些装置的心脏 设备,气缸与中体滑道的同轴度找正又是往复式压缩机组安装中的关键工序. 传统的气缸与中体滑道同轴度找正方法为拉钢丝电声法，其方法效率低、精 度差、费工费时，要求具备无振动、安静的环境。钢丝的垂弧及操作者的视力和 听力等因素都将影响测量精度，使整个系统的精度降低，特别是当两钢丝支架跨 距大于16m，以及气缸的长度较长、直径又小时，测量精度更难于保证。随着工 业技术的发展，对往复式压缩机的安装精度要求也越来越高，因此拉钢丝电声法 已无法满足气缸与中体滑道同轴度找正的要求。 随着科学技术不断地发展,找正技术进步很快,提高了找正速度.目前,气缸与 中体滑道的同轴度运用激光直仪找正已替代了电声法的找正.激光准直仪是集机 械、激光、计算机技术为一体的先进测量仪器，用于测量大型机械设备中的孔、 轴系的同轴度及平面的直线度、平面度、平等度。运用激光准直仪找正克服了电 声法的不中，具有操作简单、效率高、测量数据准确、测量结果准确、可靠，同 轴度偏差形象可视、数据处理能实现自动化的特点，能大大提高往复式压缩机组 的安装质量。 本工法是在国内外多项石油化工装置中应用的往复式压缩机组气缸与中体滑 道同轴度的找正技术编制而成，并在实践中已不断完善的一套成熟的施工工艺。

二维光电自准直仪操作手册鞍山光准科技有限公司鞍山光准科技有限公司二维光电自准直仪操作手册目录1保修及有限责任 (1)维护 (1)功能和损坏的责任 (1)附件 (1)安全说明 (1)2设计用途 (2)3功能描述 (3)3.1二维光电自准直仪简介 (3)3.1.1自准直原理 (3)3.1.2主要技术指标 (4)3.1.3自准直仪主要功能 (5)3.1.4自准直仪主要特点 (5)3.2部件描述 (6)3.2.1自准直测头 (6)3.2.2网络连接线和电源箱 (6)3.2.3电脑 (7)3.2.4二维摆角调整底座 (7)3.2.5反射镜 (7)3.2.6激光找像器 (7)4软件介绍 (8)4.1整体界面 (8)4.1.1控制区 (8)4.1.2 显示区 (9)4.2菜单栏 (10)5操作 (13)5.1单位 (13)5.2标定 (13)5.3绝对测量与相对测量 (14)5.4有效位数设置 (14)5.5实时采集和单帧采集 (15)5.6自动测量和手动测量 (16)5.7动态测量和单次测量 (16)5.8数据的保存和查看 (17)5.9量程扩展 (17)5.10刻度显示 (18)5.11公差显示 (18)6测量 (20)6.1直线度测量 (20)6.1.1准备 (20)6.1.2输入 (20)6.1.3采样 (21)6.1.4查看结果 (22)6.1.5生成word (24)6.2平面度测量 (25)6.2.1网格布点法平面度测量 (25)6.2.2对角线布点法平面度测量 (30)6.3平行度测量介绍 (34)6.4垂直度测量介绍 (34)7附录： (35)1保修及有限责任维护该光电自准直仪在更改或维护时只能使用鞍山光准科技有限公司提供的原装部件，并且只能由鞍山光准科技有限公司明确授权的人员进行。

功能和损坏的责任该光电自准直仪如因维护不当或者由非鞍山光准科技有限公司明确授权的人员进行更改导致的仪器不能正常运行，或得不到精确结果，鞍山光准科技有限公司不承担任何责任。

数显自准直仪自准直仪型号BY.12-99 图片简介一、用途99数显自准直仪是一种高精度测量仪器，该仪器主要用于小角度的精密测量，如多面棱体的检定、多齿分度台的检定，也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置，在精密测量和仪器检定中还可用于非接触式定位。

该仪器具有安装、使用方便等特点，是精密机械、精密测量、仪器制造及相关科研、计量部门必不可少的检测仪器。

仪器外形如见图：1.目镜2.光电头3.光源调节盖4.灯座5.光管座6. 基座调节钉7.顶紧螺钉8.物镜9.反射镜 10.调零旋钮 11.功能键 12.测试指示灯 13.测量指示灯v二.技术规格99数显自准直仪有两只规格，即99型和99Ⅱ型，具体见下表：型号99型99II型精度等级1级2级2级测量精度（"）±0.1/±10内±0.2/±10内±1/±70内测量范围（"）±10±70显示范围（"）±19.99±79.9物镜焦距（mm）860300通光口径（mm）Φ48视场（′）2080有效分辨力（"）0.10.1最小显示读数（"）0.010.1瞄准重复性（"）0.10.2外型尺寸准直仪（mm）420×150×170300×150×170电箱（Kg）320×280×120320×280×120重量准直仪（mm） 4.53电箱（Kg）33电源220V, 50Hz交流电功耗< 25瓦三、工作原理（一）光机部分99型数显自准直仪运用自准直法为基本原理,通过光电瞄准对被测件的角位移进行精密测量。

其光学系统如图v1.光源2.毛玻璃3.聚光镜4.十字分划板5.立方棱镜6.物镜组7.反射镜8.立方棱镜9.刻度分化板 10.目镜组 11.振动狭缝 12 振子 13聚光镜 14光敏电阻当光源透过位于物镜焦平面上的十字线，并通过物镜后，成一束与光轴平行的平行光射向平面反射镜。
