楼宇对讲系统1.楼宇对讲系统概述本设计方案提供两种品牌,及两种方式的对讲方案。
一种是采用目前较为传统的方式,通过总线方式并利用双绞线的优势达到联网方便、安装简单、便于维护的特点。
选用品牌是ABB振威,此公司的产品在天津有较多的项目应用,具体应用见下面4.5案例集。
一种是采用高频宽带技术的系统。
他是目前较为新型的技术。
已经在许多地方得到成功应用。
其中如佛山派尔总计2000多户,安徽大地1000多户等。
一个完善的智能化社区,具有便捷、安全、舒适、高档的生活环境,确保每一个住户的生命财产的安全,是本系统最大的意义,创造一个住宅的理想空间是本系统的目的所在。
小区楼宇对讲联网系统、是根据我国实行封闭式管理住宅小区的特点专门设计的产品。
它针对分布式住宅小区的管理特点进行功能规划,如多通道内部通讯、双向互通对讲、住户报警、信息发布等等,把单纯访客开门提升到多功能综合管理层面上,对提高小区安全管理、方便住户起到积极的作用。

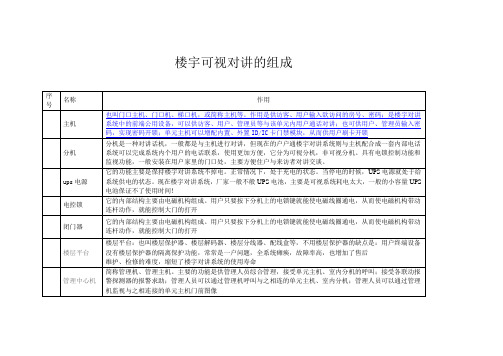

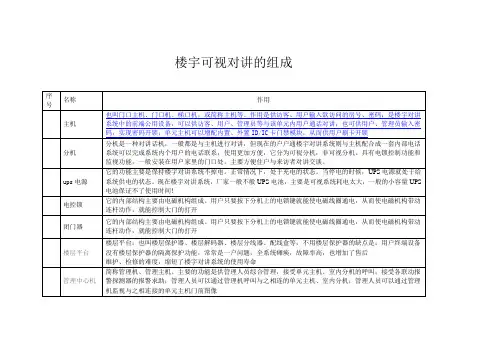

楼宇对讲及安全防范系统是当今住宅必不可少的系统之一,其基本功能有呼叫、对讲、遥控开锁、监视、报警等功能。
它把来访者、住户和保安人员三方面的通讯包含在同一网络中,为了方便客人和住户出入,方便物业管理,防止闲杂人员擅入住宅楼宇。
为住户提供一个安全、舒适的家居生活环境。
另外、为了便于小区的物业管理,我们还设计了一套小区信息发布系统,便于物业与小区住户之间的信息交流。
2.系统设计指导思想2.1 通过小区楼宇对讲联网系统,实现二次访客管理即:来访者进入小区时,通过管理机与住户联系,经住户确认后进入小区,来访者进入小区后,需在住户单元门口机上选通住户,由住户按动开锁键让来访者进入。
2.2 通过对讲联网系统,使住户与门卫、住户与住户、住户与小区管理部门建立一条内部通讯的通道2.3考虑到在整个小区的建设过程中,可能是边建设边入住,房型结构也会有适当的调整,因此,访客系统网络应具备单体能独立运行、系统能通过模块叠加方式进行扩展、跃层房型可并接分机,使系统具有非常强的适应能力。

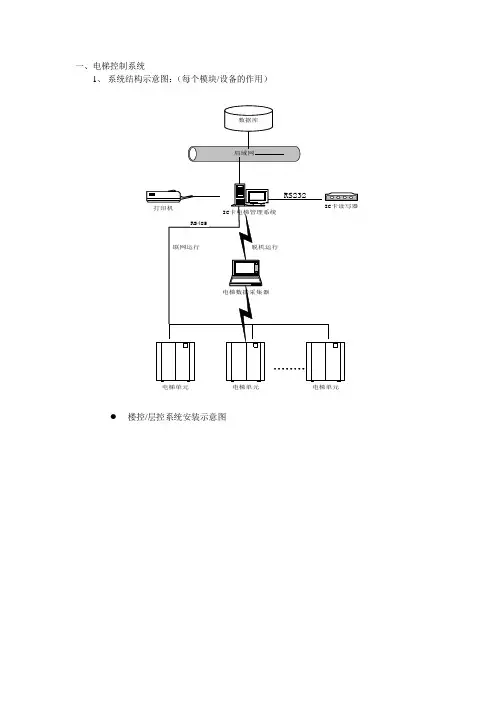

一、电梯控制系统1、系统结构示意图:(每个模块/设备的作用)楼控/层控系统安装示意图IC卡电梯控制原理图:对讲联动系统安装示意图IC工作原理说明:●该系统是在“内置层控式”设备的基础上,再增加有关与楼宇对讲连接的设备,包括:住户室内信号开关(对讲分机已有)、楼层信号采集器。
●每家住户内需给IC卡电梯系统提供一个开关量信号。
根据楼宇设备特点:我们直接取对讲分机的开门按键信号,操作上:住户按了对讲分机上的“开锁键”后,同时将信号给了对应的楼层信号采集器。
(注意:我司采集器若对对讲分机有干扰,则要单独在对讲分机旁安装一个开关按钮,住户按开锁键后,要再单独按按钮给电梯信号)。
●住户室内开关信号给楼层信号采集器。
通常每三层楼安装1个楼层信号采集器,负责采集三层住户的按键信号,每户的按键均联线到本楼层信号采集器(如上图),同时所有楼层采集器采用485方式通过电梯的随行电缆连接到与轿顶的IC卡电梯控制板,通过各采集器,将住户室内开关信号传给IC卡电梯控制板。
●IC卡电梯控制板收到信号后,开放住户所在楼层的电梯选层按钮,使住户所住楼层的电梯按键在规定时间内生效,访客进梯后,在规定时间内按该层键,即可启动电梯。
而若访客按住户未授权的其它楼层键,则IC卡电梯控制板认为非法,按键无效。
●故:从住户按1次“住户室内开锁信号”,到访客进梯按键启动电梯,完成了1次IC卡联动式系统的工作流程。
对于群控电梯,设备连接原理如下图(比如群控2部电梯):●从图中可知:比非群控梯系统增加了1个“群控器”设备。
每部电梯都应配备1套“IC卡电梯控制板”。
●群控器的作用:将“楼层信号采集器”的信号分配给每部梯的IC卡电梯控制板。
●每部梯都接收到住户给的开关信号,使得不管哪部梯先下到底层,使住户所住楼层的电梯按键在规定时间内生效,访客进梯后,在规定时间内按该层键,即可启动电梯。
2IC对讲联动系统工作流程图图:呼梯系统安装示意图:呼梯系统工作原理图:工作原理:①由于1楼有“上行呼梯和下行呼梯键”,故为了同时截取该两个信号输出,该种接法需加1块2路开关输出的呼梯扩展板(注:若1楼只有“上行呼梯键”,则无需加该呼梯扩展板,因为IC卡控制板的1路开关输出就可截取上行信号)。
楼宇对讲安装使⽤说明书⼆线制编码式楼宇电控防盗对讲系统安装使⽤说明书安装使⽤说明书 (1)⼀、简介 (3)⼆、性能指标 (3)1、环境条件 (3)2、外壳防护等级:IP33 (3)3、电⽓性能 (3)4、主机电源电压 (4)5、规格参数 (4)三、系统结构图:见图⼀ (5)四、接线:见图⼆ (6)五、门⼝主机、楼层译码器、分机和最常⽤编码⽅式 (8)1、门⼝主机:见图三 (8)2、楼层译码器 (9)3、可视分机板:见图五 (10)4、最常⽤的编码⽅式说明 (10)六、系统参数设定、编码⽅式、密码设定等 (12)七、使⽤⽅法 (12)⼋、安装调试及问题处理 (12)尊敬的客户:谢谢您购买本公司的楼宇防盗对讲系统。
请您在安装使⽤本产品之前,仔细阅读本说明书。
本说明书提供性能指标、安装⽅法、接线图、使⽤⽅法、调试及问题处理、注意事项等详细信息。
江阴市思佩⼒电⼦技术有限公司地址:江苏省江阴市新城东朝阳村邮编:214400电话:0510-******** 传真:0510-********⼀、简介本系统历经数年市场考验,并收集⼴⼤客户的宝贵意见,不断改进和提⾼,⽬前在性能和可靠性上表现出类拔萃。
本系统具有以下性能特点。
1、采⽤单⽚机控制,预置⼗⼏种编码⽅式,可适应多种不同的楼房结构;2、通过键盘可现场修改各种控制参数,如振铃时间、对话时间、开锁时间、振铃类型等等,可满⾜最终⽤户不同的喜好;3、密码开锁,可以⼀户⼀个密码,也可以使⽤公共密码;4、主机通话电路采⽤免提专⽤集成电路,⾃动半双⼯⼯作,避免主机⾳量调⼤时发⽣振鸣,可以获得宏亮的主机对话⾳量;5、数码和直按兼容⼀块主板,只要更换键盘和主机控制芯⽚即可获得数码或直按功能的主机;6、可视和⾮可视兼容;7、联⽹和⾮联⽹兼容;8、对于⾮可视系统,进户线为⼆芯⽆极性,分户线可由⽤户⾃⾏接线,⽤户线短路不影响整个系统。
可⾃动检测⽤户线短路或开路,⼤⼤降低维修难度,降低维护成本;9、双⾯板布线,耐振动,故障率低。
A VC-28联网楼宇可视对讲系统接线图纸(版本号:V6.1.051025)广东先导视讯科技有限公司目录一、系统示意图及说明 (1)二、工程接线注意事项 (2)三、联网切换器与层间适配器之间的接线 (2)四、层间适配器与下一个层间适配器之间的接线 (4)五、层间适配器、小门口机、室内分机之间的接线 (6)六、联网切换器与智能视频切换器之间的接线 (7)七、智能视频切换器与管理中心机之间的接线 (9)八、智能视频切换器与小区门口机之间的接线 (11)九、增加的系统电源与层间适配器之间的接线 (13)十、增加的系统电源与小区门口机之间的接线 (14)十一、A VC-2836信号转换器、A VC-2837光缆控制器 (15)1可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机电源RVV3*1.0RVV2*0.5RVV5*0.5RVV8*0.3RVV5*0.5可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV8*0.3RVV5*0.5RVV8*0.3可视分机可视分机可视分机可视分机可视分机RVV2*1.0层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3 视频切换器RVV5*0.5门口机RVV5*0.5RVVP4*0.5SYV75-5可视分机RVV2*1.0RVV8*0.3RVV2*0.5可视分机RVV3*1.0SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3RVV2*1.0可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3RVV2*0.5RVVP4*0.5SYV75-5管理中心机AC220V小区门口机RVVP4*0.5SYV75-5电源RVV2*1.0RVV3*1.0电源可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机RVV2*0.5RVV5*0.5RVV2*1.0RVV5*0.5RVV8*0.3可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV5*0.5RVV2*1.0RVV8*0.3RVV8*0.3可视分机可视分机可视分机可视分机可视分机层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3RVV2*1.0RVV5*0.5RVV5*0.5门口机RVVP4*0.5SYV75-5可视分机RVV8*0.3RVV2*0.5RVV3*1.0可视分机SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV2*1.0RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3AVC-28楼宇可视对讲系统工程接线指导书_______________________________________________________________________________________________________ 广州市天河区棠下棠安路大盛工业区D栋五楼 TEL:************,85665410,85665435,856655742二、工程接线注意事项(1)布线所用线材均应选用有双层胶皮,达到市电所要求的绝缘强度多股铜芯线并达到规定的线径,所布的线路均应走暗线或线槽(特别注意220V交流电源线一定要用三芯线,并接入总地线,接线要牢固)。
楼宇对讲门铃的工作原理一、工作原理图一主机电路图二室内话机电路注意,SA挂机时2~3通,摘机时1~3、4~6通变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压,得到+12V直流电压,经插座Vl输入,一路直接给继电器K供电,另一路经D3隔离,产生VCC给其他电路供电。
当户外有人按下按键S1~S10之一时,如按下的是Sl,此时Q5基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚,喇叭LB到地,形成电流通路,相当于把R17下端接地,故Q5基极为低电平,Q5饱和导通,音乐lC②脚有触发高电平,其③脚输出音乐信号,经Ul(LM386)放大后,由Ul⑤脚输出,经V6①脚、Sl,话机又簧开关SA②、③脚送到喇叭LB,使之发出声音。
由于话机开关SA的特殊结构,该音频信号还可耦合至话机开关SA④脚,再经插座V3②脚耦合至U2(TDA2822M)⑦脚,放大后由①脚输出,使按门铃者也可以听到LB1发出的声音。
主人听到LB发出的声音后,摘下话机,屋内与户外的二人可以通话。
MIC1拾取的声音信号送入U2⑥脚,放大后由③脚输出,经插座V3①脚、话机上的C3,话机开关SA①、③脚耦合到喇叭LB,主人可听到对方的说话声。
VCC经主电路的R5降压后,再经插座V3②脚给室内话机的MIC2和Ql供电。
主人的说话声经MIC2拾取、Ql放大后,又经话机开关SA④、⑥脚,插座V3②脚送至U2⑦脚,放大后由①脚输出,推动喇叭LB1发声,从而实现二人间的通话。
主人摘下话机后,插座V6①脚到地的通路就切断了,R17下端恢复了高电平,Q5截止,音乐lC和Ul都停止工作。
插座V3①脚由于开锁开关SB的断开,通常是高电平,稳压管ZD1处于击穿状态,Ql饱和,Q2截止,继电器K不吸合门无法打开。
当主人按下开锁开关SB后,V3①脚接地,ZD1截止,Ql截止,Ql 集电极的高电平经Cll耦合到Q2基极,Q2饱和,继电器K得电,触点闭合,电磁锁LOCK得电动作,楼宇门打开。

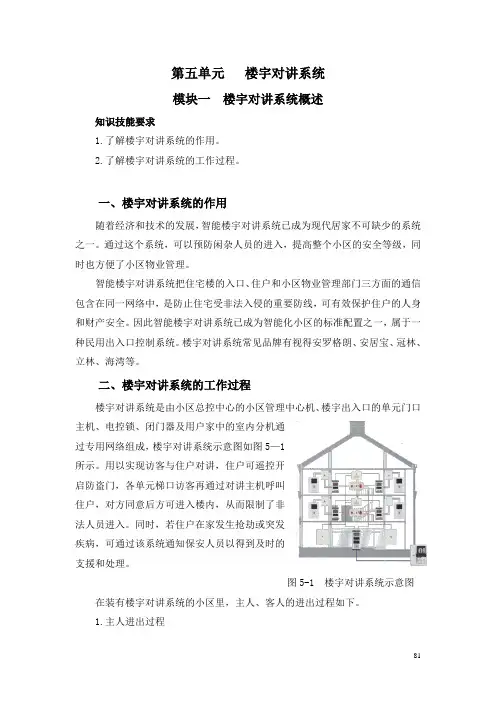

第五单元楼宇对讲系统模块一楼宇对讲系统概述知识技能要求1.了解楼宇对讲系统的作用。
2.了解楼宇对讲系统的工作过程。
一、楼宇对讲系统的作用随着经济和技术的发展,智能楼宇对讲系统已成为现代居家不可缺少的系统之一。
通过这个系统,可以预防闲杂人员的进入,提高整个小区的安全等级,同时也方便了小区物业管理。
智能楼宇对讲系统把住宅楼的入口、住户和小区物业管理部门三方面的通信包含在同一网络中,是防止住宅受非法入侵的重要防线,可有效保护住户的人身和财产安全。
因此智能楼宇对讲系统已成为智能化小区的标准配置之一,属于一种民用出入口控制系统。
楼宇对讲系统常见品牌有视得安罗格朗、安居宝、冠林、立林、海湾等。

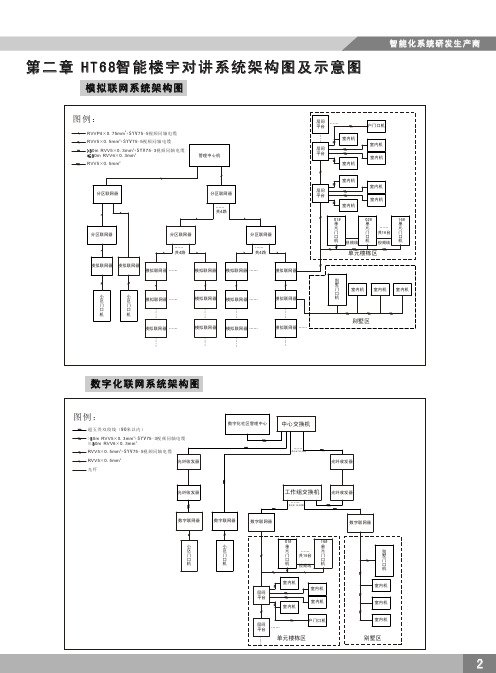

二、楼宇对讲系统的工作过程楼宇对讲系统是由小区总控中心的小区管理中心机、楼宇出入口的单元门口主机、电控锁、闭门器及用户家中的室内分机通过专用网络组成,楼宇对讲系统示意图如图5—1所示。
用以实现访客与住户对讲,住户可遥控开启防盗门,各单元梯口访客再通过对讲主机呼叫住户,对方同意后方可进入楼内,从而限制了非法人员进入。
同时,若住户在家发生抢劫或突发疾病,可通过该系统通知保安人员以得到及时的支援和处理。
图5-1 楼宇对讲系统示意图在装有楼宇对讲系统的小区里,主人、客人的进出过程如下。
1.主人进出过程楼门平时总处于闭锁状态,避免非本楼人员未经允许进入楼内。
本楼内的住户可以用钥匙或密码、IC卡开门自由出入。
2.客人进出过程当有客人来访时,需在楼门外的对讲主机键盘上按出被访住户的房间号,呼叫被访住户的对讲分机,接通后与被访住户的主人进行双向通话或可视通话。
通过对话或图像确认来访者的身份后,住户主人允许来访者进入,就用对讲分机上的开锁按键打开大楼入口门上的电控门锁,来访客人便可进入楼内。
来访客人进入后,楼门自动闭锁。
3.物业管理的过程住宅小区的物业管理部门通过小区对讲管理主机,可以对小区内各住宅楼宇对讲系统的工作情况进行监视。
如有住宅楼入口门被非法打开或对讲系统出现故障,小区对讲管理主机会发出报警信号和显示出报警的内容及地点。
