影像测量仪操作使用规程影像测量仪是一种常见的测量仪器，广泛用于各种测量领域，如工程测量、制造业、地质勘探等。

为了确保影像测量仪的准确性和安全性，使用者需要按照一定的操作规程进行使用。

以下是影像测量仪操作使用规程，详细介绍了使用过程中的注意事项和操作步骤。

一、操作前准备1.环境准备：确保测量环境整洁、无尘，避免影响测量精度。

2.仪器准备：检查影像测量仪的供电、连接线路是否正常，确保仪器处于正常工作状态。

3.校准：在进行测量之前，需进行影像测量仪的校准操作，并按照校准结果进行相关参数的调整。

二、操作步骤1.打开电源开关，等待影像测量仪启动。

根据具体的使用说明，选择相应的测量模式。

2.布置待测物体：将待测物体放置在影像测量仪的测量平台上，并进行固定，确保物体的位置稳定。

3.调整相机参数：根据待测物体的特点和需要测量的参数，调整影像测量仪的相机参数，如曝光时间、放大倍率等，以确保所得到的影像清晰、准确。

4.开始测量：按下测量按钮，影像测量仪开始进行测量。

根据具体的测量要求，可以选择自动测量或者手动测量。

在测量过程中，注意观察测量结果，确保测量的准确性。

5.数据处理：根据测量结果进行数据处理，如计算物体的尺寸、角度等。

根据具体的测量要求，可以使用影像测量仪自带的数据处理软件，或者将数据导入其他软件进行处理。

6.结果输出：将测量结果输出到打印机或者其他媒介上，以便记录和保存。

三、注意事项1.使用过程中避免震动：影响测量仪的准确性，应避免在测量过程中产生震动，如敲击仪器、碰撞物体等。

2.操作注意安全：使用者在操作影像测量仪时应注意安全，避免触碰到高温部件，以免造成伤害。

3.避免光线干扰：影像测量仪对光线的要求较高，应尽量避免测量环境中强光的干扰，以免影响测量结果。

4.更换测量物体时重新校准：当更换待测物体时，需要重新进行影像测量仪的校准操作，以确保测量的准确性。

5.定期维护保养：定期清洁仪器、检查仪器的连接线路是否正常，确保仪器处于正常工作状态。

影像测量仪、光学影像测量仪、影像仪、影像测绘仪、二次元、2.5次元、三次元等等，随着影像测量技术的实用与普及，其出现的频率亦日益增加，它们之间有着怎样的关系与渊源又往往成为颇费口舌的事情。

“影像测量仪、光学影像测量仪、影像仪、影像测绘仪、二次元、2.5次元、三次元”本来就是同一个东东的几种不同叫法与分类，这是后话。

在进行这一连串的名词解释之前，需要先进行的是“影像测量仪”之名词解释，这是它们的母体，其它的只是基于不同习惯下的派生物。

影像测量仪（video measueing machine) ：基于成像在光电耦合器件上的光学影像系统（简称影像系统），通过光电耦合器件采集，经过软件处理成像，显示在计算机屏幕上，利用测量软件进行几何运算得出最终结果的非接触式测量仪器。

－－摘自中华人民共和国国家标准《产品几何技术规范（GPS）影像测量仪的验收检测和复检检测》。

以上是至今为此，“影像测量仪”最为完整的名词解释。

关于这个名词解释的溯源，最早期文本来自于广东源兴光学仪器有限公司网站，2003年的一篇名为《影像测量仪---投影测量仪的终结技术》的文章中的一段描述：“影像测量仪，是基于光电耦合器件的数字图像技术和计算机屏幕测量技术，通过空间几何运算而得出测量结果的非接触式测量仪器”，在2008-2009年的《影像测量仪国家标准》起草期间由专家组共同审议、补充而形成的。

影像测量仪的使用方法影像测量仪是一种高精度、高效率的测量工具，广泛应用于工业制造、科研实验、医学影像等领域。

它能够通过摄像头拍摄目标物体的影像，利用软件对影像进行处理分析，从而实现对目标物体尺寸、形状、位置等参数的测量。

下面将介绍影像测量仪的使用方法，希望能够帮助大家更好地使用这一先进的测量工具。

1. 准备工作。

在使用影像测量仪之前，首先需要做好一些准备工作。

确保测量仪的摄像头清洁无尘，避免影响影像质量。

同时，将需要测量的目标物体放置在测量台上，并调整好光源和背景，保证目标物体的影像清晰可见。

2. 启动测量软件。

接通影像测量仪的电源，启动测量软件。

在软件界面中，选择“新建测量项目”，然后设置测量参数，如像素大小、放大倍数等。

根据实际测量需求，选择合适的测量模式，如长度测量、角度测量、轮廓测量等。

3. 拍摄影像。

调整摄像头的焦距和角度，使目标物体的影像充满整个画面，并保持清晰。

在软件界面中，点击“拍摄”按钮，对目标物体进行影像拍摄。

根据需要，可以进行多次拍摄，以获取不同角度、不同位置的影像。

4. 影像处理。

拍摄完成后，软件会自动对影像进行处理。

可以对影像进行放大、缩小、旋转等操作，以便更清晰地观察目标物体的细节。

同时，可以对影像中的目标物体进行标记、测量线的绘制等操作，以便进行后续的测量分析。

5. 测量分析。

在影像处理完成后，可以进行测量分析。

在软件界面中，选择测量工具，如长度测量工具、角度测量工具等，对目标物体的各项参数进行测量。

测量结果将会显示在软件界面上，同时可以导出报告或保存数据。

6. 结果展示。

最后，可以将测量结果进行展示和分析。

软件提供了丰富的结果展示功能，如直线拟合、曲线拟合、3D重建等。

通过这些功能，可以更直观地展示目标物体的尺寸、形状等参数，为后续的研究和应用提供参考。

总结。

影像测量仪作为一种先进的测量工具，具有高精度、高效率的特点，能够广泛应用于各个领域。

正确使用影像测量仪，能够为工程设计、科研实验、医学诊断等工作提供可靠的数据支持。

全自动光学影像测量仪验收报告一、设备基本信息设备名称：全自动光学影像测量仪型号：OMM-2000制造商：XXX仪器有限公司采购日期：XXXX年XX月XX日保修期：一年二、设备外观检查对设备外观进行仔细检查，确认设备无损坏，无明显刮痕，各部件齐全，符合要求。

三、设备性能测试1.测试设备开机、关机及各项功能按键的正常工作。

2.测试设备各轴的移动是否平稳，无异响。

3.测试设备的载物台、镜头及测量软件等主要组件的性能。

4.测试设备的测量重复性和测量精度。

四、设备精度校准按照设备制造商提供的校准方法，对设备的测量精度进行校准，确保设备的测量精度符合要求。

五、操作界面验收1.测试设备的操作界面是否友好，易于操作。

2.测试设备的操作界面与软件功能的匹配性。

3.测试设备操作界面的语言及字体是否清晰、易读。

六、软件功能测试1.测试软件的各项功能是否正常工作。

2.测试软件的兼容性和稳定性。

3.测试软件的数据处理和输出能力。

七、设备稳定性评估连续运行设备一段时间，观察设备的运行状态，包括设备的稳定性、温度控制、声音等。

评估设备的运行稳定性，判断是否需要采取相应的措施。

八、培训与文档1.确保供应商提供了必要的培训资料和培训课程，以便操作人员能够正确使用和维护设备。

2.检查设备的技术规格、操作手册、维修手册等文档是否齐全，内容是否准确无误。

3.验证供应商是否提供必要的技术支持和售后服务，包括电话支持、在线咨询和现场维护等。

确保在设备使用过程中遇到问题时能够及时得到解决。

4.对培训和文档进行详细记录和评估，以便后续的维护和管理。

将培训和文档的评估结果作为验收报告的一部分，为设备的长期使用和管理提供参考依据。

5.如果在验收过程中发现设备存在任何问题或不符合要求，应及时通知供应商进行整改或处理。

确保设备的性能和质量符合要求，保证设备的正常运行和使用效果。

同时，在验收报告中记录问题点，以便后续的维护和管理。

影像测量仪的使用方法影像测量仪是一种高精度的测量设备，广泛应用于工业制造、科研实验、医学影像等领域。

它通过数字影像处理技术，实现对物体尺寸、形状、表面特征等参数的测量和分析。

下面将介绍影像测量仪的使用方法，帮助您更好地掌握这一先进设备的操作技巧。

1.准备工作。

使用影像测量仪前，首先需要进行准备工作。

确保设备处于稳定的工作状态，检查设备的供电情况和连接线路是否正常。

同时，清洁测量台面和调整测量仪的放置位置，保证测量环境整洁、明亮。

2.打开设备。

按照操作手册的指引，打开影像测量仪的电源开关，并等待设备自检完成。

在设备启动过程中，要耐心等待，不要进行其他操作，确保设备能够正常启动。

3.调整参数。

在设备启动完成后，根据测量对象的特点和测量要求，调整影像测量仪的参数设置。

包括放大倍率、对比度、亮度、曝光时间等参数的调节，以确保获取清晰、准确的影像。

4.放置测量样品。

将待测样品放置在测量台面上，并根据需要使用辅助夹具或支架固定样品位置，以避免在测量过程中发生移动或晃动，影响测量结果的准确性。

5.拍摄影像。

通过设备上的拍摄按钮或软件界面的操作，进行样品的影像拍摄。

在拍摄过程中，要保持手稳，避免震动，确保获取清晰的影像。

6.测量分析。

拍摄完成后，影像测量仪会自动对拍摄的影像进行处理和分析，根据设备的功能和软件的操作界面，进行测量参数的设定和测量结果的分析。

可以测量长度、角度、曲率半径、表面粗糙度等多种参数。

7.保存结果。

在完成测量分析后，将测量结果保存在设备或计算机中，可以生成报告或数据表格，方便后续的查阅和分析。

8.关闭设备。

在使用完毕后，按照操作手册的指引，正确关闭影像测量仪的电源开关，将设备恢复到待机或关机状态。

同时，清理测量台面和设备表面，保持设备的整洁。

通过以上步骤的操作，您可以顺利地使用影像测量仪进行测量分析工作。

在实际操作中，还需要根据具体的测量对象和要求，灵活运用影像测量仪的各项功能，以获得更加准确、可靠的测量结果。

以下为影像测量仪基本操作，一起来看看吧。

一、接通电脑和坐标量测机的电源，打开电脑，启动系统进入测量界面二、待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象三、使用工具栏：点、线、圆、弧等工具进行测量1.影像测量仪界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input 点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS 机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印2.尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。

3.点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。

左下侧测定值显示视窗将显示测定的点。

4.投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。

5.投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。

6.弧要素测定：同投影圆测定。

四、使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆1.尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。

20100329日 期:一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：YVM-2010ASPC。

2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：源兴光学。

三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄2573148620100329日 期:5.2软件的运用5.2.1打开运用软件。

5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下空格键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.6角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。

闪测影像测量仪的校准规程闪测影像测量仪又称一键式影像测量仪，简称闪测仪，是由上下光源、高像素CCD/CMOS相机、大视角大景深远心镜头、不可移动工作台或可移动工作台构成，包括广视野与高精度测量模式。

闪测影像测量仪可以自动识别出测量范围内的多个相同工件（或同一工件在测量范围内的多个相同特征），并能一次性地自动完成全部工件（或特征）测量。

一、校准条件1、环境温度：（20±3）℃，且温度变化不大于1℃/h。

闪测影像测量仪在室内温度平衡时间不少于12h,测量标准器在室内平衡温度时间不少于6h。

2、相对湿度：不大于75%。

3、仪器测量室内应无影响测量的灰尘、噪音、振动、腐蚀性气体和磁场干扰。

二、校准项目和校准方法校准前，首先对闪测影像测量仪的外观及各部分相互作用进行检查，确定工作台表面没有碰伤、显著划痕等影响计量特性的因素后再进行校准。

（一）二维探测误差1、二维探测误差PM：将圆形靶标水平放置于工作台面上，在视场内调整影像清楚。

在工作台移动的情况下，对整个圆大致均匀的实行25个点，接受单点测量的方法，不得一次实行测量窗口的全部点。

用全部25个测量点的数据拟合最小二乘圆，得到圆心，25个测量点到圆心的距离即为半径Ri，Rmax—Rmin即为探测误差PM。

2、二维探测误差PS：选择适当尺寸的圆形靶标（标靶影像直径约为视场范围的10%～30%），将圆形靶标水平放置于工作台面上，在视场内调整影像清楚。

在工作台不作任何移动的情况下，利用视场内不同点对圆形靶标的圆周进行测量。

用全部25个测量点的数据拟合最小二乘圆，得到圆心，25个测量点到圆心的距离即为半径Ri，Rmax—Rmin即为探测误差PS。

注：①选择广视野测量模式下进行校准。

②当闪测影像测量仪的工作台可移动时，校准二维探测误差PM与PS；当闪测影像测量仪的工作台不可移动时，只校准二维探测误差PS。

（二）尺寸测量误差1、测量位置当使用线纹尺作为测量标按时，在工作台面上应选择4个位置进行测量。

仪器使用前，请务必仔细阅读所提供的说明书。
4、仪器安装及使用前的检查工作，一般由供应厂商承担。
五、仪器测量方法：
影像测量大致分为二种方式：轮廓测量，表面测量。
1、轮廓测量：
顾名思议就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时也可加表面光做辅助照明，让被测边线更加清晰，有利于测量。
2、表面测量：
表面测量可以说是影像测量的主要功能，凡是能看到的物体表面图形尺寸，在表面光源照明下，影像测量仪几乎全都能测量，例如，电路板上的线路铜箔尺寸，电路等，当被测物体是黑色塑料、橡胶时，影像测量仪也能轻易测量尺寸。
六、仪器的维护与保养：
影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持仪器良好的使用状态，这样才可以保持仪器原有的精度和延长仪器的使和寿命。
变焦镜头,总视频放大倍率为
配物镜时,总视频放大倍率可到
数据转接卡
照明系统
可调试环形表面光及轮廓光
电气参数
输入电压、
外形尺寸()
仪器重量
127Kg
140Kg
190Kg
350Kg
三、仪器结构与工作原理
光电影像测量是目前较为先进的精密高效测量方法之一，其工作原理为:被测工件（置于工作台上）由表面光（）或轮廓光（在底座内）照明后，经变焦距物镜（）彩色摄影机罩壳()内摄取影像，再通过端子传送至计算机及显示器（）上，软件在显示器上产生的视频十字线（）为基准，对其进行瞄准测量，通过工作台（）带动光学尺（）与（）在、方向上移动，由转接卡至计算机，对测量资料进行处理显示，完成量测工作。影像系统工作原理见图。
图影像系统工作示意图
四、仪器开箱与安装
1、拆除仪器外包装及内包装，取出仪器使用说明书，首先阅读本节。

影像测量仪分类及优缺点影像测量仪器是广泛应用于机械、电子、仪表的仪器。

主要由机械主体、标尺系统、影像探测系统、驱动控制系统和测量软件等与高精密工作台结构组成的光电测量仪器。

一般分为三大类：手动影像仪、自动影像仪和闪测影像仪。

测量元素主要有：长度、宽度、高度、孔距、间距、厚度、圆弧、直径、半径、槽、角度、R角等。

1、手动影像测量仪手动影像测量仪3轴采用手动驱动的方式，测量软件为手动取点。

是利用变焦物镜对被测物体进行放大，经过CCD工业摄像装置将图像输入电脑，放大后的被测物体影像传输到测量软件，用以进行非接触检测各种复杂工件的几何量测工具。

测量速度较慢、重复测量精度差。

缺点：测量速度慢、重复测量精度差；优点：造价低，操作无需编程，对测单个产品比较方便。

随着自动控制技术的发展，手动型影像测量仪基本被自动型影像测量仪所取代。

2、自动影像测量仪自动影像测量仪是在CNC影像仪基础上发展而来的光学非接触测量仪，具有高度智能化与自动化特点。

可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。

功能更强大、精度更高、操作也更加便捷。

缺点：对产品轮廓尺寸的测量编程测量比较方便简单，但在对产品的表面尺寸测量时受到的材质和形状限制比较多，容易出现会错图，导致测量出现错误。

对于一致性不好或是公差变动范围比较大的产品，测量起来就不是很方便，时常会出现绘图错误，且不易修改，需重新测量，严重影响测量效率。

对尺寸较少结构较简单的产品测量反而没有手动机方便。

价格比较贵，事故概率相对手动机较多，售后的成本也较大。

优点：不受仪器量程的影响，各种行程的影像仪均可以实现自动。

操作比较方便，只需要控制鼠标或操作杆就可以控制仪器行程内的所有运动。

可以编程测量，只需1次测量产品时编好测量步骤等程序，下次测量就可以直接仪器自动测量和自动判断公差，效率比较高，适合批量测量。

位置定位可编程记忆，所以重复测量的精度比较高。

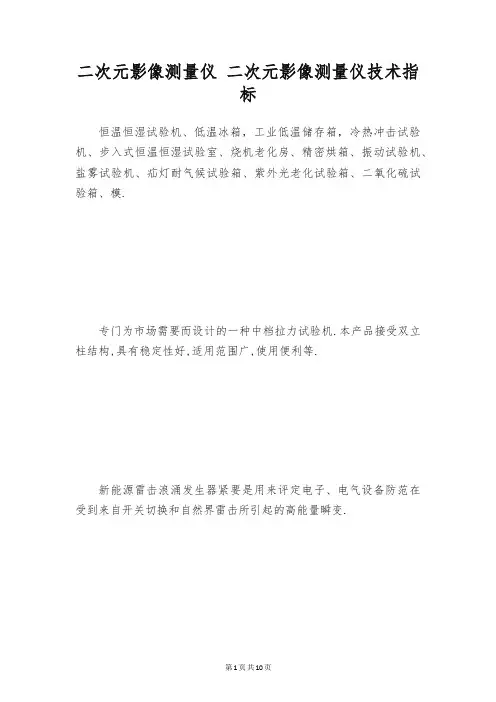

二次元影像测量仪二次元影像测量仪技术指标恒温恒湿试验机、低温冰箱，工业低温储存箱，冷热冲击试验机、步入式恒温恒湿试验室、烧机老化房、精密烘箱、振动试验机、盐雾试验机、疝灯耐气候试验箱、紫外光老化试验箱、二氧化硫试验箱、模.专门为市场需要而设计的一种中档拉力试验机.本产品接受双立柱结构,具有稳定性好,适用范围广,使用便利等.新能源雷击浪涌发生器紧要是用来评定电子、电气设备防范在受到来自开关切换和自然界雷击所引起的高能量瞬变.YHT—850A推拉力计是专门为市场需要而设计的一种中档型拉压力测试机台.本产品接受双立柱结构,具有.雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国家标准GB/T17626.桌上型恒温恒湿试验机,小巧精致,不占空间.适合研发品控等部门使用.紧要部件全进口部件,牢靠性高.价.SUG61005B智能型雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国家.YHT—200A移动电话拉力试验机，是专为移动电话行业开发的测试仪器，用于检测移动电话及附件（电路板焊点、充电接.SUG61005CX智能型雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国.三槽式冷热冲击试验机是利用低温及高温蓄冷热储存槽，依动作需要打开DAMPER，将储存槽内之冷热温度导.可程式恒温恒湿箱体积:80/150/225/408/800/1000L（任由客户选择,亦可以依据指定.两槽式冷热冲击试验机区分与传统的三槽式,是利用低温及高温蓄冷热槽，依动作需要，将吊篮（放置试验产品）.冷热冲击试验机用途该试验设备紧要用于对电工、电子产品，以及其原器件依照国家军用标准要求或用户自定要.雷击浪涌发生器用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性.可程序恒温恒湿试验机产品特点：⑴.平衡调温调湿掌控系统（BTHC）,以P.I.D.方式掌控SSR.智能型雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国家标准GB/T176.二次元影像测量仪（又名影像式测绘仪）是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件本领而产生的。

影像测量仪使用说明第一部分：产品概述影像测量仪是一种通过数字图像技术实现测量的设备，它可以用于工业、医疗、科研等领域。

本影像测量仪采用先进的图像处理算法和高分辨率的传感器，能够实现高精度、高效率的测量。

本使用说明将介绍影像测量仪的基本操作和功能，帮助用户熟悉和正确使用该设备。

第二部分：产品特点1.高精度：影像测量仪采用高分辨率的传感器，能够实现高精度的测量。

2.多功能：本设备可以实现多种测量功能，包括长度测量、面积测量、圆直径测量等。

3.高效率：影像测量仪具有快速响应的速度，能够在短时间内完成大量测量任务。

4.易于使用：本设备采用简单直观的操作界面，用户只需按照指示操作即可完成测量。

第三部分：设备准备1.将影像测量仪连接到电源，并确保电源正常。

2.打开显示屏，启动测量软件。

3.将待测物品放置在测量台上，并调整合适的放置位置。

第四部分：基本操作1.打开测量软件后，会出现主界面，界面上会显示实时图像。

2.点击“新建测量”按钮，进入测量模式。

3.在实时图像中选择一个待测点，点击鼠标左键进行标记。

4.根据测量需求，在实时图像中选择其他待测点，并进行标记。

5.点击“测量”按钮，软件会根据标记的点位进行测量计算。

第五部分：测量功能1.长度测量：在实时图像中标记起始点和终止点，软件会根据标记的点位计算长度。

2.面积测量：在实时图像中选择物体边界，并进行闭合标记，软件会根据标记的区域计算面积。

3.圆直径测量：在实时图像中选择圆的边界，并进行闭合标记，软件会根据标记的区域计算圆的直径。

第六部分：注意事项1.在进行测量之前，应确保测量台和待测物品处于平稳状态，以避免测量误差。

2.在进行标记时，应尽量选择清晰明确的标记点位，以提高测量的准确性。

3.在进行测量时，需注意避免手部晃动和环境光线干扰，以影响测量的准确性。

第七部分：故障排除1.如果影像测量仪无法启动，请检查电源是否连接正常，并重新启动设备。

2.如果软件无法识别图像，请检查设备的连接是否稳固，并重新启动软件。

二次元影像测量仪作业指导书1-图文.1 OF 6总页数制作单位核准审核制定发行章□制造部■体系办版本/次修订日期□营业部20100329■品控部初始发行YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:□物流部修订记录变更编号变更内容会签记录20100329D1003065A/0版本/次:A/06□工程部会签单位会签姓名会签意见□财务部□人力资源科实验室2 OF 6YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:20100329版本/次:A/0一、目的:使操作员能熟练掌握仪器的使用操作步骤;二、适用范围:2.1 二次元影像测量仪,设备型号:YVM-2010ASPC。

2.2 适用于本公司相关型号的仪器。

2.3 生产厂商:源兴光学。

三、定义: 略四、职责:4.1 操作员:仪器之使用与日常保养, 仪器之测试与管理。

五、作业内容:5.1仪器介绍1彩色CCD摄像机照5焦距调节手柄2倍数调节钮6软件控制界面3样品放置台7上光镜4Y轴转动手柄8X轴转动手柄257314863 OF 6YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:20100329版本/次:A/04 OF 6YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:20100329版本/次:A/0点,然后在工件的第一个圆上找到所需的第一个点、第二个点和第三个点,在软件内即可看到你所取得回归圆,在结果栏位内可看到所取的两圆圆心距,在结果栏位内可看到两圆圆心距所在的垂直距、水平距、长度、起点、终点所有坐标等参数的显示。

(说明:在取点时可在“点数”栏位内对点数进行更改,以达到多取点5.2.10曲线功能:此功能用来测量曲线的长度,在量测功能内选择曲线的功能,在工件上找到所需的第一个点、第二个点和第三个点,在软件内即可看到所取得曲线,在结果栏位内可看到曲线的长度、起点、终点所有坐标等参数的显示。

基于影像测量仪的半径样板半径尺寸测量方法影像测量仪是一种精度高、可靠性好、自动化程度高的测量仪器。

在工业生产、医学影像、材料科学及计量实验等领域广泛应用。

本文旨在研究使用影像测量仪进行半径样板半径尺寸测量的方法。

一、实验目的1、掌握影像测量仪的使用方法及适用范围。

2、训练尺寸测量动手能力。

3、比较实验测量结果与预期数值，分析误差来源。

二、实验原理1、影像测量仪的工作原理影像测量仪是一种用于测量物体的二维和三维形状、大小、位置、角度等参数的测量仪器。

它通过感应器将物体表面的三维信息转换为二维图像，然后通过数字处理实现对物体信息的提取、分析和测量。

影像测量仪主要由光源、成像系统、传感器、处理器和输出显示器等组成。

影像测量仪的测量误差主要来源于两个方面：影像采集系统误差和影像测量算法误差。

影像采集系统误差主要与光源不均匀、镜头畸变、照片映射失真等因素有关；影像测量算法误差主要与物体表面色彩不均、纹理不清、图像受噪声干扰等因素有关。

三、实验步骤1、准备实验仪器：影像测量仪、标准尺寸样板。

2、对样板进行视觉检查，确保其表面无污渍、无缺口、无剥落现象。

3、打开影像测量仪电源，进行系统自检，确保仪器工作正常。

4、将样板放置在影像测量仪的测量台上，并进行定位和固定。

5、打开测量软件，在菜单栏中选择“测量”功能。

6、选择“半径测量”，并调整相应的参数。

7、通过鼠标点击屏幕上样板半径的边缘，选择测量区域。

8、确认测量区域后，系统自动计算出该区域内的半径值，并在屏幕上显示测量结果。

9、重复以上测量步骤三次，并计算出平均测量值作为最终的结果。

四、实验结果进行3次测量，得到的结果如下：1、第一次测量结果： 15.05 mm五、实验分析本次实验使用了影像测量仪对半径样板半径进行测量，其相对误差为0.33%。

测量误差可能来源于样板表面的不均匀性、处理软件的算法误差等因素。

在实验过程中，应注意保证样板表面洁净、不受污染和外部干扰。

影像测量仪使用注意事项嘿，你问影像测量仪使用注意事项啊？那咱就来好好说说。

这影像测量仪可得小心使用呢。

首先，使用前得检查一下仪器有没有损坏。

看看镜头有没有划痕啊，显示屏有没有坏点啊啥的。

要是有问题，赶紧找维修人员来看看，可不能凑合着用。

就像你出门前得检查一下车子有没有毛病一样，影像测量仪也得检查好。

然后呢，放置被测物品的时候要轻拿轻放。

不能随便一扔，万一摔坏了咋办。

要把物品放在测量台上，放得稳稳当当的。

要是物品放歪了，测量结果可就不准了。

就像你放东西得放整齐，不能乱七八糟的。

还有啊，测量的时候要注意环境。

不能在太亮或者太暗的地方使用，不然会影响图像的清晰度。

也不能在有震动的地方用，不然仪器会晃来晃去，也测不准。

就像你拍照得找个好环境，影像测量仪也得有个合适的环境。

另外，操作的时候要按照说明书来。

不能瞎按按钮，不然可能会把仪器弄坏。

要是有不懂的地方，就多看看说明书，或者问问懂行的人。

就像你玩新游戏得先看说明书，影像测量仪也得正确操作。

还有哦，用完仪器后要及时清理。

把测量台上的灰尘啊、杂物啊清理掉，把仪器关好。

不能用完就不管了，下次再用的时候可能就不好用了。

就像你吃完饭得收拾桌子，用完影像测量仪也得收拾好。

我给你讲个例子哈。

我有个朋友在工厂里用影像测量仪，有一次他没注意环境，在有震动的地方测量。

结果测出来的结果偏差很大，害得他们浪费了好多时间重新测量。

从那以后，他每次使用影像测量仪都特别注意环境，再也不敢马虎了。

所以啊，影像测量仪使用注意事项很重要，得认真对待，才能保证测量结果的准确性。

祥兴仪器品牌2.5次元测量仪产品用途：该仪器适用于以座标测量为目的一切应用领域,在刀具尺寸，机械,塑胶等行业广泛使用产品说明：1/3＂彩色CCD摄像机变焦物镜倍率0.7~4.5X规格参数：二、技术性能1、性能指标1.1精度指标工作台光栅尺：高精确度光栅尺分辨率：0.001mm测量范围：X、Y、Z 300×200×150 mm示值误差：（3+L/75）μm1.2使用环境电源：220V（AC），50HZ，200W使用温度：24±2度相对湿度：40-70%2、机械主体部分3、光学成像系统3.1、高清晰度光学变倍镜头3.2、高像数1/3彩色CCD，色彩清晰，图像逼真。

3.3、采用影像捕捉卡，操作方便3.4、计算机系统：客户选配4精密测量软件系统：中、英、日三种语言界面5、测量功能5.1、实时亚像素找点: 首次将亚像素高级图象处理技术引入影像测量行业，极大的提高了测量精度和测量效率，测量一个图元，较同类软件，至少节省3/5的时间，精度提高2倍以上（在相同光学倍率下）。

5.2、光学辅助对焦：可帮助您调到最好的高度，极其精确的光学对焦，使光学和数字图象处理技术得到完美结合。

既是使用普通镜头和普通CCD也可使测量结果的精度和重现性在2um以内，此项技术达到了国际先进水平，缩短了国内影像测量技术与国外技术的差距。

5.3、全图照片：可以把待测物件的全图录下，地图测量，可以输出40000000像素超清晰照片，使测量结果图文并茂，也可提高客户对测量结果的可信度。

5.4、扩展功能：配合虚拟测量，使AUTOCAD、CORELDRAW等绘图设计软件也变成了一个真正的影像测量软件,功能新颖,业界首次使用。

测量者有了Array更多的选择，测量过程不再枯燥乏味。

5.5、矢量绘图功能：图元字体可以无级的放大缩小。

5.6、命令行：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要。

5.7、快照：拍摄单张照片功能。

常用的影像测量仪校准方法
常用的影像测量仪校准方法包括以下几种：
1. 成像歧变的探测误差校准：通过镜头挑选不同的放大倍数，并选取适当的规范圆，使圆的像占据视场的2/9。

在9个位置计量圆的中心坐标，并以单轴坐标变化的最大值作为计量效果。

2. 照明影响的探测误差校准：将规范图形板安置在水平工作台上，采用轮廓光照明。

挑选最大、最小和中间的扩大倍数，选取适合的规范圆，使圆的成像占据视场的2/3。

使用“整体提取圆”的方法提取圆的边缘，并计算圆直径。

3. 二维长度计量示值误差校准：使用玻璃刻线尺，在水平轴向和对角线方向各计量2个位置，再由客户任意指定一个位置，共7个位置实施校准计量。

每一个位置计量5个长度，每一个长度计量3次，记录测量值和标准值的差，得出105个示值误差值。

4. Z轴长度计量示值误差校准：使用量块竖立在工作台上，利用表面光照明，运用自动聚焦的方式瞄准工作台和量块上表面，计量Z方向量块高度值，与名义值相比，明确仪器Z轴长度计量示值误差。

5. 图像质量校正：影像质量校正是指对采集的影像进行质量检查和处理，以提高影像质量和减少噪声。

具体方法包括背景校正、光源校正和噪声校正。

通过以上步骤，可以对影像测量仪进行全面的校准，确保其测量结果的准确性和可靠性。
