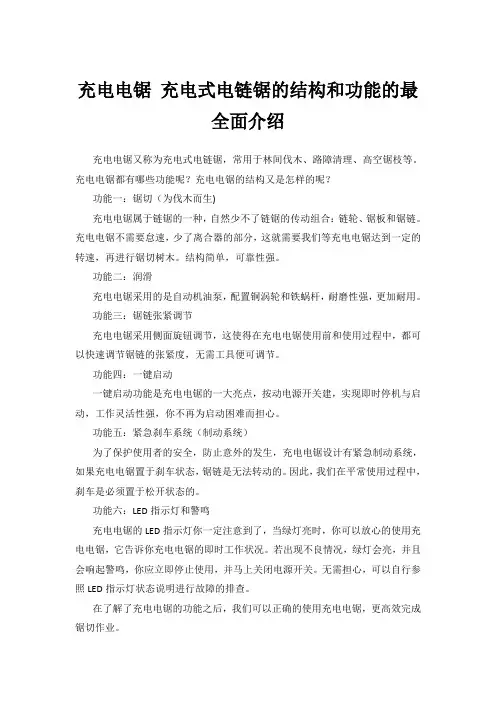

充电电锯充电式电链锯的结构和功能的最
全面介绍
充电电锯又称为充电式电链锯，常用于林间伐木、路障清理、高空锯枝等。
充电电锯都有哪些功能呢？充电电锯的结构又是怎样的呢？
功能一：锯切（为伐木而生)
充电电锯属于链锯的一种，自然少不了链锯的传动组合：链轮、锯板和锯链。
充电电锯不需要怠速，少了离合器的部分，这就需要我们等充电电锯达到一定的转速，再进行锯切树木。
结构简单，可靠性强。
功能二：润滑
充电电锯采用的是自动机油泵，配置铜涡轮和铁蜗杆，耐磨性强，更加耐用。
功能三：锯链张紧调节
充电电锯采用侧面旋钮调节，这使得在充电电锯使用前和使用过程中，都可以快速调节锯链的张紧度，无需工具便可调节。
功能四：一键启动
一键启动功能是充电电锯的一大亮点，按动电源开关建，实现即时停机与启动，工作灵活性强，你不再为启动困难而担心。
功能五：紧急刹车系统（制动系统）
为了保护使用者的安全，防止意外的发生，充电电锯设计有紧急制动系统，如果充电电锯置于刹车状态，锯链是无法转动的。
因此，我们在平常使用过程中，刹车是必须置于松开状态的。
功能六：LED指示灯和警鸣
充电电锯的LED指示灯你一定注意到了，当绿灯亮时，你可以放心的使用充电电锯，它告诉你充电电锯的即时工作状况。
若出现不良情况，绿灯会亮，并且会响起警鸣，你应立即停止使用，并马上关闭电源开关。
无需担心，可以自行参照LED指示灯状态说明进行故障的排查。
在了解了充电电锯的功能之后，我们可以正确的使用充电电锯，更高效完成锯切作业。
—奥斯顿园林机械。
