矿井风量分配计划(2016年9月份)

风量分配计划工作面一、现在我矿井下独立通风巷道及工作面情况说明1、采煤工作面情况一个采煤工作面和一个备用工作面即：+35m右C7-1回采工作面+35m右6备用回采工作面2、掘进工作面情况四个掘进工作面。

即：+30m右5-1+2回风巷，+10m右5-1+2运输巷，+35m右7-1上山、顺槽，-15m水仓3、独立通风系统硐室情况当前有两个独立通风系统。

即：+60m变机电硐室和+70m 主暗井绞车硐室。

4、其它巷道情况。

当前有九个其它巷道。

即：一路联络巷、三路联络巷、五路联络巷六路联络巷、七路联络巷、九路联络巷八路左运输巷、七路付暗井车场、八路付暗井车场二、各用风地点风量分配：根据《煤矿安全规程》第103条规定配风如下、1、按井下同时工作最多人数计算:Q总=4NK矿通Q总——矿井所需要风量m³/minN——井下同时工作的最多人数，本矿井入井最多人数按100人K矿通——矿井通风系数，包括矿井内部漏风和配风不均匀等因素、一般取K 矿通=1.20——1.25。

本矿井K矿通=1.204——井下工作时所需要的最低风量每人4 m³/minQ总=4×120×1.20=480m³/min矿井入井最多人数计算所需要风量Q总=576m³/min2、按采煤、掘进、硐室及其它地点实际风量总和进行计算。

Q总=（Q采+ Q掘+ Q硐+ Q总其他）K矿通Q总——矿井所需要风量m³/minQ采——采煤工作面实际所需要风量的总和m³/minQ掘——掘进工作面实际所需要风量的总和m³/minQ硐——硐室所需要风量的总和m³/minQ其他——矿井内除采煤、掘进、硐室外的地点（行人和维护的巷道等）所需要风量的总和m³/minK矿通——矿井通风系数，包括矿井内部漏风和配风不均匀等因素、一般取K 矿通=1.20——1.25。

本矿井K矿通=1.20（1）采煤工作面配风采煤实际需要风量，应按同时回采的各采煤工作面实际需要风量的总和计算Q采=（Q采1+ Q采2+、、、、、+ Q采n）K采备Q采——采煤工作面实际所需要风量的总和m³/minQ采1+ Q采2+、、、、、+ Q采n——各采煤工作面实际需要风量m³/minK采备——备用采煤工作面系数，一般取K采备=1.1。

矿井风量分配方案一、通风概况山西柳林王家沟煤业有限公司现开采(4+5)#煤层，矿井采掘布置为“一采一掘”；即：一个采煤工作面，即5201综采工作面；一个掘进工作面即：4201胶顺掘进；四个独立通风硐室即：采区变电所、瓦斯抽放泵站、泵站配电室、采区避难硐室；九联络巷即：瓦斯泵站蓄水池、5204无极绳硐室、5204运输绕道、5204抽放管路安装巷、5201轨顺运输绕道、外U联络巷、南皮下山联络巷、南轨下山底部、南皮下山底部。

矿井设计生产能力90万吨/年，我矿现使用三个井筒供风，其中王家沟主、副立井进风、车家沟回风立井，回风立井口安装有FBCDZNO.24-2×250Kw轴流式对旋风机两台（一用一备）。

矿井通风方式为中央分列式，通风方法为抽出式，根据山西联盛能源投资有限公司（联投发）〔2016〕121号文件《关于2016年度矿井瓦斯等级鉴定的批复》，我矿绝对瓦斯涌出量为 4.05m3/min，相对瓦斯涌出量为2.03m3/t，绝对二氧化碳涌出量为 1.01m3/min，相对二氧化碳涌出量为0.51m3/t，属瓦斯矿井；现开采的 (4+5)#煤层为Ⅱ级自然煤层，煤尘有爆炸性，自然发火期为90天。

煤层赋存条件良好，地质构造及水文地质为简单。

二、矿井所需风量计算（一）矿井总风量计算矿井风量按以下方法计算，取其中最大值。

1、按当班井下最多允许作业人数计算按山西省［2005］226号文规定，该矿当班允许最多入井人数为69人，考虑30％的交接班交叉人数，井下最多人数按99人计算，按下式计算：Q矿＝4N.K矿式中：Q矿——矿井总风量，m3/min；4——每人每分钟供风量，m3/min；N——井下同时工作最多人数，99人；K矿——矿井通风备用系数（我矿为抽出式通风，取1.2）Q矿＝4×99×1.2＝455.4m3/min。

2、按采煤、掘进、硐室及其它地点实际需要风量的总和计算Q矿≥（∑Q采＋∑Q掘＋∑Q硐＋∑Q备＋∑Q其它）*K矿式中：∑Q矿——全矿井实际需要风量，m3/min；∑Q采——采煤工作面实际需要风量的总和，m3/min；∑Q掘——掘进工作面实际需要风量的总和，m3/min；∑Q硐——硐室实际需要风量的总和，m3/min；∑Q备——备用工作面实际需要风量的总和，m3/min；∑Q其它——其它地点需要通风的风量总和，m3/min；K矿——矿井通风备用系数，我矿为抽出式通风，取1.2。

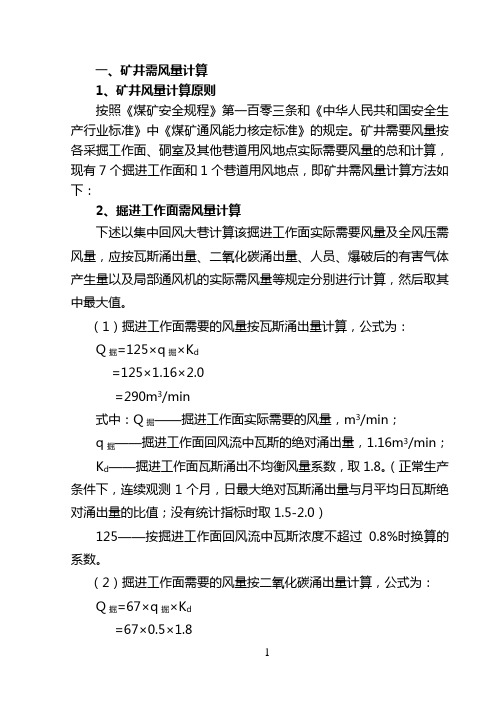

一、矿井需风量计算1、矿井风量计算原则按照《煤矿安全规程》第一百零三条和《中华人民共和国安全生产行业标准》中《煤矿通风能力核定标准》的规定。

矿井需要风量按各采掘工作面、硐室及其他巷道用风地点实际需要风量的总和计算，现有7个掘进工作面和1个巷道用风地点，即矿井需风量计算方法如下：2、掘进工作面需风量计算下述以集中回风大巷计算该掘进工作面实际需要风量及全风压需风量，应按瓦斯涌出量、二氧化碳涌出量、人员、爆破后的有害气体产生量以及局部通风机的实际需风量等规定分别进行计算，然后取其中最大值。

（1）掘进工作面需要的风量按瓦斯涌出量计算，公式为：Q掘=125×q掘×K d=125×1.16×2.0=290m3/min式中：Q掘——掘进工作面实际需要的风量，m3/min；q掘——掘进工作面回风流中瓦斯的绝对涌出量，1.16m3/min；K d——掘进工作面瓦斯涌出不均衡风量系数，取1.8。

（正常生产条件下，连续观测1个月，日最大绝对瓦斯涌出量与月平均日瓦斯绝对涌出量的比值；没有统计指标时取1.5-2.0）125——按掘进工作面回风流中瓦斯浓度不超过0.8%时换算的系数。

（2）掘进工作面需要的风量按二氧化碳涌出量计算，公式为：Q掘=67×q掘×K d=67×0.5×1.8=60.3m3/min式中：Q掘——掘进工作面实际需要的风量，m3/min；q掘——掘进工作面绝对二氧化碳涌出量，0.5m3/minK d——掘进工作面二氧化碳涌出不均衡风量系数，取1.8；67—按掘进工作面回风流中二氧化碳的浓度不应超过1.5％的换算系数。

（3）按掘进工作面同时作业人数和炸药量计算需要风量每人供风≮4m3/minQ掘>4N= 4×44=176m3/min每千克炸药供风≮10 m3/minQ掘>10A= 10×29=290m3/min式中：N——掘进工作面同时工作的最多人数，人；A——掘进工作面一次爆破所用的最大炸药量，Kg；10——每千克二、三级煤矿许用炸药需风量，m3/min。

矿井风量分配计划（一）总风量计算1、总风量计算（1）按井下同时工作的最多人数需要风量计算Q=4NK式中：N——井下同时工作的最多人数，人；4——每人每分钟供风标准，m3/min.人；K——风量备用系数，取1.15；Q=4×170×1.15=782m3/min=13.0m3/s（2）按采煤、掘进、硐室及其它地点实际需要风量进行计算Q=（∑Q采+∑Q掘+∑Q硐+∑Q它）K漏式中：∑Q采、∑Q掘、∑Q硐、∑Q它——分别为采煤工作面、掘进工作面、独立通风硐室及其它行人、维修巷道所需风量的总和，m3/s；K漏——井下漏风系数，矿井采用分列抽出式通风，取1.15。

①采煤工作面风量计算a、按瓦斯（或二氧化碳）涌出量计算Q采=100×q采×K c式中：Q采——采煤工作面供风量，m3/min；q采——采煤工作面绝对瓦斯涌出量，m3/min。

根据矿方提供的采煤工作面瓦斯涌出资料，取1.04m3/min；K c——工作面瓦斯涌出不均衡系数，炮采工作面取2.0；经计算，每个采煤工作面Q采为208 m3/min。

b、按工作面温度计算Q采=60×Vc×Sc×K i式中：Vc——回采工作面适宜风速，取1.4m/s；Sc——回采工作面平均有效断面，按最大和最小控顶有效断面的平均值计算，取3.0m2；K i——工作面长度系数，取1.2。

经计算，每个采煤工作面Q采为302 m3/min。

c、按炸药使用量计算Q采=25 A c式中：A c——采煤工作面一次使用最大炸药量，取5㎏；经计算，每个采煤工作面Q采为125 m3/min。

d、按工作人员数量计算Q采=4 n c式中：4——每人每分钟供风标准，m3/min.人；n c——采煤工作面同时工作的最多人数，取30人。

经计算，每个采煤工作面Q采为120 m3/min。

e、按风速验算15×S c≤Q采≤240×S c式中：S c——回采工作面平均有效断面，取3.0m2采煤工作面取以上计算风量的最大值302m3/min，经验算，所配风量符合要求。

嘎顺公司9月份风量分配计划一、供风原则二、风量计算矿井总需风量，为各用风地点配风量总和，在乘以风量分配不均匀系数。

各用风地点包括采煤工作面、掘进工作面、机电硐室及其他用风地点，根据《煤矿安全规程》第103条规定，各用风地点的配风标准按下列要求分别计算，并取最大值作为各用风地点的配风标准。

1、按照井下同时工作的最多人数计算Q=4×N×K式中：Q——矿井总供风量，m³/min4——每人每分钟供风标准，m³/min/人；N——井下同时工作的最多人数；K——矿井通风系数，包括矿井内部漏风和配风不均匀等因素，取1.2。

Q=4NK=4×75×1.2=360m³/min2、按照采煤、掘进、硐室及其他井巷风量的总和进行计算Q矿=（ΣQ 采 +ΣQ 掘+ΣQ 硐 +ΣQ 它）〃K式中：Q矿—--矿井总进风量，m3/min；∑Q采--采煤工作面实际需风量总和，m3/min；∑Q掘—掘进工作面实际需风量总和，m3/min；∑Q硐—独立通风硐室实际需风量总和，m3/min；∑Q它—除采、掘、硐室外其它井巷需要的风量总和，m3/min；K—矿井通风系数，包括矿井内部漏风和配风不均匀等因素，取 K kt=1.2。

结合煤层瓦斯的赋存条件，考虑采深，地温，产量等因素，按低瓦斯矿井配风，确定各用风地点风量如下：①综采工作面需风量计算A.按CH4（或CO2）涌出量计算Q采=100 q采Kc=100×1.5×0.627=94.05m3/min式中：Q采——采煤工作面需风量，m3/min；q采——采煤工作面绝对瓦斯涌出量；Kc——采煤工作面瓦斯涌出不均匀备用风量系数，取1.5。

B.按工作面同时工作的最多人数计算Q采=4n c=4×45=180 m3/min式中：n c——采煤工作面同时工作的最多人数，取45人；4——每人每分钟供风标准，m3/min/人。

矿井风量分配计划伊东集团炭窑渠煤矿一、矿井简介炭窑渠煤矿现处于技改阶段，设计生产能力0.9Mt/a，矿井开采6-2煤层，走向长壁开采，矿井采用对角式通风系统。

配备2台FBCDZ-6-№18型对旋防爆轴流式通风机，功率2×55kW。

矿井现有综采工作面1个（未生产），综掘工作面1个，水泵房1个，配电硐室1个，瓦斯绝对涌出量0.31m³/min，相对涌出量0.25m³/t。

根据矿井实际情况，编制矿井风量计算与分配计划。

二、矿井风量计算（一）采煤工作面实际需要风量计算‹1›、生产工作面实际需要风量《煤矿安全规程》规定：采煤工作面实际需要风量，应按瓦斯、二氧化碳涌出量，爆破后有害气体产生量，工作面气温和风速以及人数等因素分别计算后取其中最大值。

1、按瓦斯涌出量计算Q采=100×q瓦采×k矿通式中：q瓦采-----采煤工作面的瓦斯绝对涌出量。

0.31m³/min，K采通-----采煤工作面瓦斯涌出不均匀的备用系数（机采工作面取K采通=1.6，炮采工作面取K采通=2）。

回采工作面需风量：Q采=100×q瓦采×K采通=100×0.31×1.6=49.6 m³/min 2、工作面温度计算：Q采=60×V采×S采式中：V采----采煤工作面风速采煤工作面实测温度20-30℃，风速V采=1.2m/sS采----采煤工作面平均断面积，S采=15m²Q采=60×V采×S采=60×1.2×15=1080 m³/min3、按人数计算风量Q采=4NN----采煤工作面同时工作的最多人数，现综采队现有人数20人。

Q采=4N=4×20=80 m³/min通过对工作面瓦斯涌出量、温度和同时工作的人数等因素的计算，采煤工作面实际需要风量最大值1080m³/min。

煤矿风量分配方案煤矿风量安排方案2023年9月矿井风量计算方法依据《煤矿安全规程》规定，矿井需要的风量，应按以下要求分别计算，并选取其中的最大值。

一、按井下同时作业的最多人数计算，每人每分钟供应的风量不得少于4m3。

见下式：Q=4NK式中：Q—矿井所需风量（m3/min）4—《规格》中规定井下生产作业时每人每分钟必需供应的新奇风量。

N—井下同时作业的最多人数。

K—风量备用系数1.15~1.45，取1.25二、按采煤、掘进、硐室及其它地点实际需要风量进展计算。

1、回采工作面所需风量。

Q采=60V采×m×b (m3/min)式中：m—回采工作面采高（m）b—回采工作面平均控顶距离（m）V采—回采工作面风速0.9~1.6m/s，取1.2m/s2、独立回风的掘进工作面所需风量。

Q掘=K循×Q扇（m3/min)式中：K循—为确保局扇不产生循环风的系数1.0~1.4，取1.25。

与采面串联的掘进工作面所需供风量则不必计算，按采面的供风量配风。

3、井下独立回风硐室所需风量。

依据统计资料分析，一般供风量可取为矿井采掘所需风量的10%。

4、矿井总风量确实定。

Q总=（∑Q总+∑Q掘=+∑Q硐）×K漏（m3/min)式中：Q总—矿井所需的总风量（m3/min)∑Q采—各采煤工作面（包括备用工作面）所需风量总和。

（m3/min) ∑Q掘—各独立回风的掘进工作面所需风量总和。

（m3/min)∑Q硐—井各硐室所面风量总和。

（m3/min)K漏—矿井内部漏风系数1.1~1.4，取1.2。

5、当以满意人员呼吸和满意生产需要为条件，计算出矿井总需风量以后，需将2个风量值进展比拟，取其中最大值定为矿井的需要风量。

三、矿井风量安排风量安排原则：从计算出的矿井总风量Q总中减去井下全部独立回风的掘进工作面风量∑Q掘、硐室所需风量∑Q硐，剩余风量即是安排给回采工作风风量∑Q采。

四、风速验算1、最高风速验算V=Q/S2、最低风速验算V=Q/S3、测采掘地点或其他地点的风量时必需测三次，取平均数计算。

150103采煤工作面需风量计算依据AQ1056-2008煤矿通风能力核定标准，采煤工作面实际需风量按工作面气象条件、瓦斯涌出量、人员和爆破后的有害气体产生量等规定分别进行计算，取其中最大值，并用风速验算。

①气象条件计算Q采=60×70%×V c×S c×k ch×k ci式中：V c——与工作面温度相适应的风速，取1.5m/s；S c——采煤工作面安装前最大断面，按最大和最小控顶断面平均值计算，S c =4×4+2.4×4=25.6，取S c =25.6m2；k ch——采煤工作面采高调整系数，取1.2；k ci——采煤工作面长度调整量系数，取1.2；70%——通风断面系数；60——为单位换算产生的系数；Q采=60×70%×V c×S c×k ch×k ci=60×70%×1.5×25.6×1.2×1.2=2322.432m3/min②按瓦斯涌出量计算Q采=100×q采×k式中：Q采——采煤工作面需要风量，m3/min；q采——采煤工作面风排瓦斯量，根据150102工作面平均风排瓦斯量计算，取15m3/min；k——采煤工作面瓦斯涌出不均匀的备用风量系数，取1.6；100——回风巷回风流中的瓦斯浓度不应超过1.0%的换算系数；Q采=100×9.07×1.6=1451.2 m3/min。

③按工作人员数量计算Q采=4 N式中：4——每人每分钟供给的最低风量，m3/min；N——采煤工作面同时工作的最多人数，24人。

经计算，Q采=96 m3/min。

④按炸药量计算Q采=25 N式中：25——每千克炸药配风量，m3/min；N——一次起爆最大用药量，12.8Kg。

经计算，Q采=320 m3/min。

采掘工作面月度配风计划一、矿井采掘配风计划根据9月份生产采掘工作安排，我公司计划布置2个工作面掘进，两个采区工作面，掘进工作面分别在两个作业地点安装2台型号均为FBD No 6.0/2×22的局部通风机(其中一台备用)，其最大吸风量为530m3/min，两个采区根据寿阳县煤管局规定低甲烷矿井高管，工作面配风量按上述计算风量的1.1倍配风，现制订9月份配风计划如下：二.6号煤东翼水仓掘进工作面风量计算：每个独立通风的掘进工作面实际需要的风量，应按巷道断面、瓦斯或二氧化碳涌出量、局部通风机实际吸风量、风速、人数等规定进行进行验算，并必须采取其中最大值。

1.按瓦斯涌出量计算Ｑ掘≥100ｑ瓦ｉ×Ｋ掘=100×0.26×2=52（m3／min）式中：ｑ瓦ｉ--掘进工作面回风流中最大绝对瓦斯涌出量，取0.26m3／min，Ｋ掘--掘进工作面瓦斯涌出不均衡的风量备用系数，正常生产条件下，一般取1.5～2.0。

2.按局部通风机实际吸风量计算需要风量Ｑ扇≥Q扇×I i+60×0.25S=398×1+60×0.25×12.18=580.7（m3／min）式中：Q扇—掘进工作面局部通风机实际吸风量，按上个掘进工作面实际风机吸风量398m3／min；I i—掘进工作面同时通风的局部通风机台数；0.25——有瓦斯涌出的岩巷，半煤岩巷和煤巷允许的最低风速； S——局部通风机安装地点到回风口间的巷道最大断面积，最大断面取12.18m2。

3.按人数计算Ｑ掘进ｉ≥4Ｎｉ=4×21=84（m3／min）式中：n —掘进工作面同时工作的最多人数，取21人。

式中：4 —每人每分钟供给风量不得少于4 m3。

4. 按照二氧化碳涌出量计算Ｑ掘≥67ｑ碳×Ｋ掘=67×2.03×1.8=244.818（m3／min）式中：ｑ碳--矿井绝对二氧化碳涌出量，取2.03m3／min；Ｋ掘--掘进工作面二氧化碳涌出不均衡的风量备用系数，正常生产条件下，一般取1.5～2.0。

矿井风量分配管理规定第一条、坚持“以风定产”，矿井、采区、工作面、硐室以及其它工作地点的供风量及风速必须符合《规程》及《集团公司矿井风量计算细则》的规定要求，各用风地点配风量不得小于规定，不得大于计划供风量10%。

严禁风量不足、无风或微风作业。

矿井按月编制风量分配计划，报矿总工程师批准后实施；采掘工作面必须按通风部门提出的供风计划合理安排生产，严禁超通风能力生产。

第二条、矿井必须建立定期测风制度。

每10天进行1次全面测风，采掘工作面根据需要随时进行测风，每次测风结果都要填在测风地点的记录牌和测风台帐上，并按旬报矿总工程师、矿长审阅。

通风部门根据测风结果，采取相应措施，进行风量调节、保证风量分配合理，通风系统正规、稳定可靠。

第三条、生产矿井每年必须进行一次通风能力核定，对于多风井的矿井，应进行分风井通风能力核定和生产安排，保证矿井均衡生产。

矿井新水平投产或改变大的通风系统时，还要进行一次通风能力核定。

第四条、集团公司矿井风量计算细则：一、供风的基本原则二、矿井需要总进风量计算三、采煤工作面实际需要风量计算K采通i？？第i个采煤工作面瓦斯涌出不均匀的备用风量系数，是各个采煤工作面瓦斯涌出量的最大值和其平均值之比，须在正常生产条件下进行个月的观测，取其最大值。

如无实测数据可参考：机采、综采工作面取1.2～1.6，炮采工作面取1.5～2.2 。

各矿总工程师根据具体情况确定。

其中：V采i—第i个采煤工作面风速，m/s，式中：Ni—第i个采煤工作面同时工作的最多人数，人。

按最低风速验算，各个采煤工作面的最低风量：式中Q采i含义同上。

式中：Ai—第i个炮采工作面同时爆破的炸药量，Kg经上述瓦斯、气温、人数、同时爆破炸药量计算得出的采煤工作面实际需风量取其最大值，且不低于表一规定。

表一：采煤工作面风量分配表放顶煤工作在开采由矿总工程师组织制定配风设计及安全措施并报公司备案。

四、掘进工作面实际需要风量计算式中：Ai—第i个掘进工作面一次爆破最大的炸药用量，Kg。
