组合梁设计

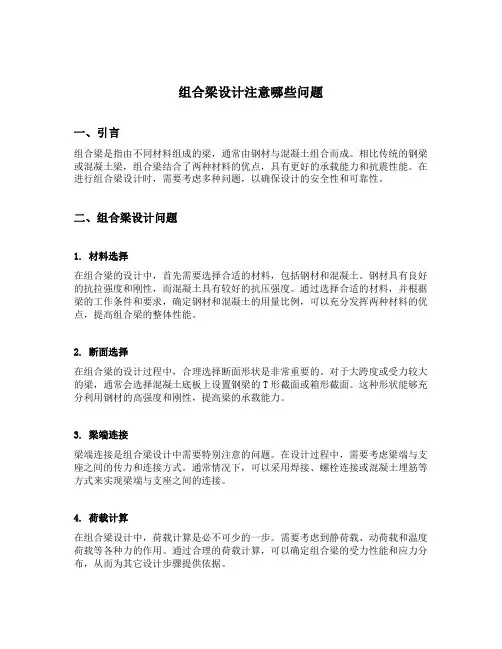

组合梁设计注意哪些问题一、引言组合梁是指由不同材料组成的梁，通常由钢材与混凝土组合而成。

相比传统的钢梁或混凝土梁，组合梁结合了两种材料的优点，具有更好的承载能力和抗震性能。

在进行组合梁设计时，需要考虑多种问题，以确保设计的安全性和可靠性。

二、组合梁设计问题1. 材料选择在组合梁的设计中，首先需要选择合适的材料，包括钢材和混凝土。

钢材具有良好的抗拉强度和刚性，而混凝土具有较好的抗压强度。

通过选择合适的材料，并根据梁的工作条件和要求，确定钢材和混凝土的用量比例，可以充分发挥两种材料的优点，提高组合梁的整体性能。

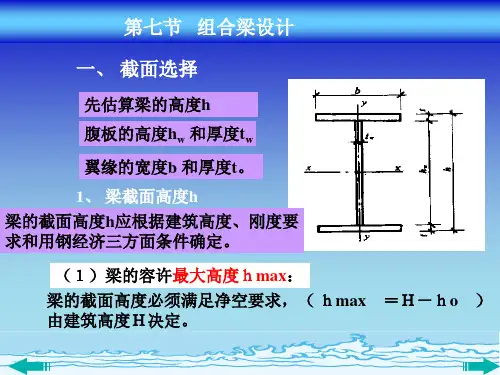

2. 断面选择在组合梁的设计过程中，合理选择断面形状是非常重要的。

对于大跨度或受力较大的梁，通常会选择混凝土底板上设置钢梁的T形截面或箱形截面。

这种形状能够充分利用钢材的高强度和刚性，提高梁的承载能力。

3. 梁端连接梁端连接是组合梁设计中需要特别注意的问题。

在设计过程中，需要考虑梁端与支座之间的传力和连接方式。

通常情况下，可以采用焊接、螺栓连接或混凝土埋筋等方式来实现梁端与支座之间的连接。

4. 荷载计算在组合梁设计中，荷载计算是必不可少的一步。

需要考虑到静荷载、动荷载和温度荷载等各种力的作用。

通过合理的荷载计算，可以确定组合梁的受力性能和应力分布，从而为其它设计步骤提供依据。

5. 抗震设计抗震设计是组合梁设计中非常重要的一环。

由于组合梁具有较好的刚性和承载能力，通常可以采用强柱弱梁的原则进行抗震设计。

在设计过程中，需要合理选择合适的抗震构造，增加结构的韧性和抗震性能。

6. 构造连接构造连接是组合梁设计中需要关注的问题之一。

在组合梁的连接节点处，需要考虑到构造的刚性和稳定性。

通常情况下，可以采用焊接、螺栓连接或者连接板等方式来实现构造的连接。

7. 设计验算最后，在组合梁设计完成后，需要进行设计验算，以确保设计的安全性。

设计验算包括强度验算、刚度验算和稳定性验算等内容。

通过验算，可以评估设计的合理性，并进行必要的修正和调整。

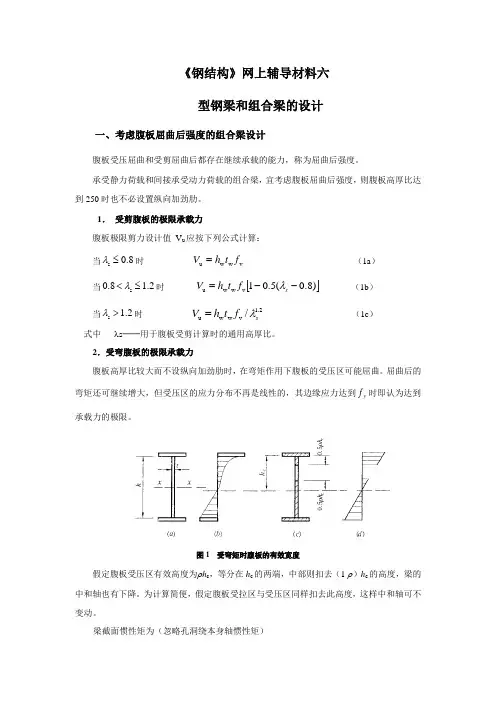

《钢结构》网上辅导材料六型钢梁和组合梁的设计一、考虑腹板屈曲后强度的组合梁设计腹板受压屈曲和受剪屈曲后都存在继续承载的能力，称为屈曲后强度。

承受静力荷载和间接承受动力荷载的组合梁，宜考虑腹板屈曲后强度，则腹板高厚比达到250时也不必设置纵向加劲肋。

1． 受剪腹板的极限承载力腹板极限剪力设计值 V u 应按下列公式计算：当8.0s ≤λ时 v w w u f t h V = （1a ）当2.18.0s ≤<λ时 [])8.0(5.01v w w u--=s f t h V λ （1b ） 当2.1s >λ时 2.1v w w u /s f t h V λ= （1c ）式中 λs ──用于腹板受剪计算时的通用高厚比。

2．受弯腹板的极限承载力腹板高厚比较大而不设纵向加劲肋时，在弯矩作用下腹板的受压区可能屈曲。

屈曲后的弯矩还可继续增大，但受压区的应力分布不再是线性的，其边缘应力达到y f 时即认为达到承载力的极限。

图1 受弯矩时腹板的有效宽度 假定腹板受压区有效高度为ρh c ，等分在h c 的两端，中部则扣去（1-ρ）h c 的高度，梁的中和轴也有下降。

为计算简便，假定腹板受拉区与受压区同样扣去此高度，这样中和轴可不变动。

梁截面惯性矩为（忽略孔洞绕本身轴惯性矩）w c x c w c x xe t h I h t h I I 32)1(21)2()1(2ρρ--=--= （2） 梁截面模量折减系数为 xw c x xe x xe e I t h I I W W 2)1(13ρα--=== （3） 腹板受压区有效高度系数ρ按下列原则确定：当85.0≤b λ时 ρ=1.0（4a ） 当25.185.0≤<b λ时 )85.0(82.01--=b λρ（4b ） 当25.1>b λ时 b b λλρ/)/2.01(-= （4c ）梁的抗弯承载力设计值为f W M x e x eu αγ= （5）以上式中的梁截面模量W x 和截面惯性矩I x 以及腹板受压区高度均按截面全部有效计算。

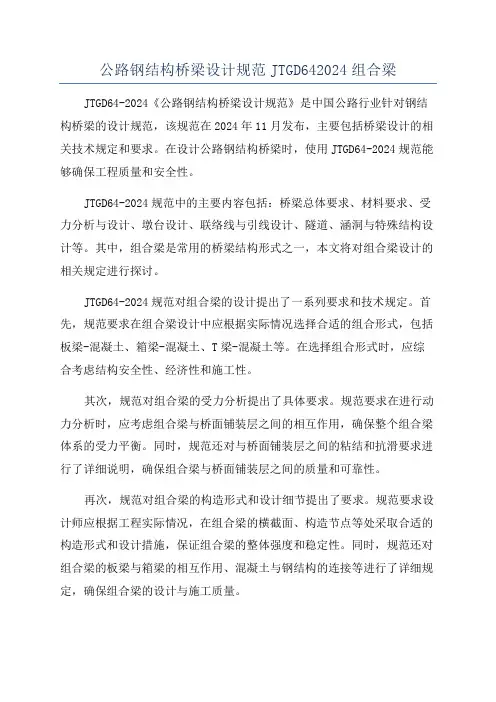

公路钢结构桥梁设计规范JTGD642024组合梁JTGD64-2024《公路钢结构桥梁设计规范》是中国公路行业针对钢结构桥梁的设计规范，该规范在2024年11月发布，主要包括桥梁设计的相关技术规定和要求。

在设计公路钢结构桥梁时，使用JTGD64-2024规范能够确保工程质量和安全性。

JTGD64-2024规范中的主要内容包括：桥梁总体要求、材料要求、受力分析与设计、墩台设计、联络线与引线设计、隧道、涵洞与特殊结构设计等。

其中，组合梁是常用的桥梁结构形式之一，本文将对组合梁设计的相关规定进行探讨。

JTGD64-2024规范对组合梁的设计提出了一系列要求和技术规定。

首先，规范要求在组合梁设计中应根据实际情况选择合适的组合形式，包括板梁-混凝土、箱梁-混凝土、T梁-混凝土等。

在选择组合形式时，应综合考虑结构安全性、经济性和施工性。

其次，规范对组合梁的受力分析提出了具体要求。

规范要求在进行动力分析时，应考虑组合梁与桥面铺装层之间的相互作用，确保整个组合梁体系的受力平衡。

同时，规范还对与桥面铺装层之间的粘结和抗滑要求进行了详细说明，确保组合梁与桥面铺装层之间的质量和可靠性。

再次，规范对组合梁的构造形式和设计细节提出了要求。

规范要求设计师应根据工程实际情况，在组合梁的横截面、构造节点等处采取合适的构造形式和设计措施，保证组合梁的整体强度和稳定性。

同时，规范还对组合梁的板梁与箱梁的相互作用、混凝土与钢结构的连接等进行了详细规定，确保组合梁的设计与施工质量。

最后，规范还对组合梁的防腐和防水措施进行了要求。

由于组合梁常常受到潮湿环境和化学腐蚀的影响，规范要求应采取合适的防腐措施和防水措施，确保组合梁的耐久性和使用寿命。

总之，JTGD64-2024《公路钢结构桥梁设计规范》中对组合梁的设计进行了具体规定，包括组合形式的选择、受力分析与设计、构造形式和设计细节、防腐和防水措施等。

设计人员在使用该规范进行组合梁设计时，应严格遵守规范的要求，确保设计的质量和安全性。

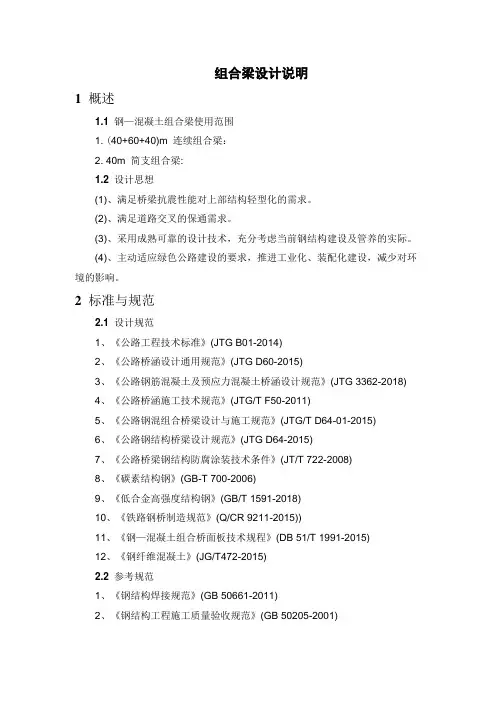

组合梁设计说明1 概述1.1 钢—混凝土组合梁使用范围1. (40+60+40)m 连续组合梁：2. 40m 简支组合梁:1.2 设计思想(1)、满足桥梁抗震性能对上部结构轻型化的需求。

(2)、满足道路交叉的保通需求。

(3)、采用成熟可靠的设计技术，充分考虑当前钢结构建设及管养的实际。

(4)、主动适应绿色公路建设的要求，推进工业化、装配化建设，减少对环境的影响。

2 标准与规范2.1 设计规范1、《公路工程技术标准》(JTG B01-2014)2、《公路桥涵设计通用规范》(JTG D60-2015)3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018)4、《公路桥涵施工技术规范》(JTG/T F50-2011)5、《公路钢混组合桥梁设计与施工规范》(JTG/T D64-01-2015)6、《公路钢结构桥梁设计规范》(JTG D64-2015)7、《公路桥梁钢结构防腐涂装技术条件》(JT/T 722-2008)8、《碳素结构钢》(GB-T 700-2006)9、《低合金高强度结构钢》(GB/T 1591-2018)10、《铁路钢桥制造规范》(Q/CR 9211-2015))11、《钢—混凝土组合桥面板技术规程》(DB 51/T 1991-2015)12、《钢纤维混凝土》(JG/T472-2015)2.2 参考规范1、《钢结构焊接规范》(GB 50661-2011)2、《钢结构工程施工质量验收规范》(GB 50205-2001)3、《铁路钢桥保护涂装及涂料供货技术条件》(JB/T 1527-2011)4、《钢结构高强度螺栓连接技术规程》(JGJ 82-2011)3 技术标准表-1 主要技术指标表钢-混组合梁构成为3 片箱梁+2 工字梁。

每片箱梁内设置横隔板、圈式加劲；箱间和工字梁间横向通过大小横梁连接形成整体。

钢桥顶板采用焊接连接，其他位置的纵向、横向连接采用栓接。

钢梁顶板设18 厘米的现浇钢纤维砼桥面板，通过开孔板和钢筋形成钢-混组合桥面板。

钢混凝土组合梁设计原理
钢混凝土组合梁设计原理是将钢材和混凝土材料结合起来，充分发挥各自的优势，共同承担梁的荷载。

其设计原理可分为以下几个方面：
1. 强度计算原理：在组合梁的设计中，通过分别计算钢材和混凝土材料的强度，根据双材料的受力情况来确定梁的截面尺寸和混凝土与钢材的配筋。

2. 受力机理：钢材主要承担梁的拉应力，而混凝土主要承担梁的压应力，两者在受力过程中形成合力，共同抵抗外部荷载。

3. 配筋原则：混凝土与钢材配筋需要根据构件所承受的荷载和受力状况合理确定。

通常混凝土梁主要采用正截面配筋，而钢材则采用箍筋和纵向钢筋。

4. 构造设计原则：钢混凝土组合梁的构造设计需要考虑到两种材料之间的协同工作情况，确保钢材与混凝土之间的连接紧密可靠，以充分发挥组合梁的受力性能。

5. 经济性原则：在钢混凝土组合梁的设计中，需要充分考虑材料的成本和工程整体造价，以及梁的性能要求，达到最经济合理的设计。

通过以上设计原理的综合考虑，可以实现钢混凝土组合梁的设计，使其具有较好的强度和刚度，满足工程的使用要求。

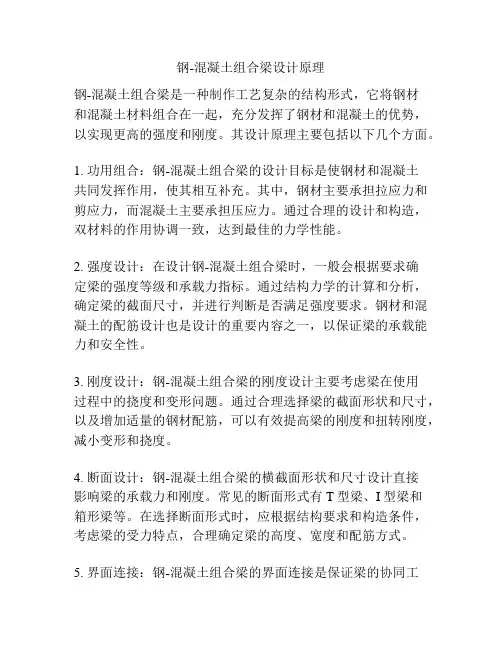

钢-混凝土组合梁设计原理钢-混凝土组合梁是一种制作工艺复杂的结构形式，它将钢材和混凝土材料组合在一起，充分发挥了钢材和混凝土的优势，以实现更高的强度和刚度。

其设计原理主要包括以下几个方面。

1. 功用组合：钢-混凝土组合梁的设计目标是使钢材和混凝土共同发挥作用，使其相互补充。

其中，钢材主要承担拉应力和剪应力，而混凝土主要承担压应力。

通过合理的设计和构造，双材料的作用协调一致，达到最佳的力学性能。

2. 强度设计：在设计钢-混凝土组合梁时，一般会根据要求确定梁的强度等级和承载力指标。

通过结构力学的计算和分析，确定梁的截面尺寸，并进行判断是否满足强度要求。

钢材和混凝土的配筋设计也是设计的重要内容之一，以保证梁的承载能力和安全性。

3. 刚度设计：钢-混凝土组合梁的刚度设计主要考虑梁在使用过程中的挠度和变形问题。

通过合理选择梁的截面形状和尺寸，以及增加适量的钢材配筋，可以有效提高梁的刚度和扭转刚度，减小变形和挠度。

4. 断面设计：钢-混凝土组合梁的横截面形状和尺寸设计直接影响梁的承载力和刚度。

常见的断面形式有T型梁、I型梁和箱形梁等。

在选择断面形式时，应根据结构要求和构造条件，考虑梁的受力特点，合理确定梁的高度、宽度和配筋方式。

5. 界面连接：钢-混凝土组合梁的界面连接是保证梁的协同工作的关键。

常见的连接方式有焊接、螺栓连接和粘结连接等。

在界面连接设计中，应考虑接触面的刚度和强度要求，以及连接后的受力状态，确保连接处不会出现失效或破坏。

总之，钢-混凝土组合梁的设计原理是在满足结构强度和刚度要求的前提下，通过合理地组合钢材和混凝土材料，使其协同工作，发挥各自的优势。

这种组合方式可以有效提高梁的承载能力、刚度和变形控制能力，使结构更加安全可靠。

45m钢板组合梁桥设计案例45m钢板组合梁桥设计案例一、介绍本案例旨在设计一座45m跨径的钢板组合梁桥。

该桥将用于连接两个城市之间的道路，承载大量车辆和行人交通。

设计要求包括结构安全可靠、施工简便、造价经济合理等。

二、桥梁类型选择考虑到45m跨度的要求，我们决定采用钢板组合梁作为主要结构形式。

钢板组合梁具有自重轻、刚度高、施工方便等优点，非常适合中小跨度的桥梁。

三、荷载计算根据设计要求，我们需要计算并考虑以下几种荷载：1. 桥面活载：根据交通流量和道路类型确定。

2. 死载：包括桥面铺装层重量、护栏重量等。

3. 风荷载：根据当地气象数据和规范计算。

4. 温度变形：考虑钢材热胀冷缩引起的温度变形。

四、结构设计1. 主梁设计：主梁采用钢板组合梁，由上下两层钢板和纵向连接件组成。

根据荷载计算结果，确定主梁的截面尺寸和材料型号。

2. 支座设计：根据桥梁的受力特点和施工要求，选择适当的支座类型，并进行设计计算。

3. 桥墩设计：根据桥梁的跨度和荷载要求，确定桥墩的高度、宽度和布置方式。

五、施工方案1. 桥面施工：采用预制钢板组合梁进行现浇施工。

首先安装临时支撑结构，然后逐段安装主梁，并进行焊接连接。

最后铺设桥面铺装层。

2. 桥墩施工：采用混凝土浇筑方式进行桥墩施工。

先搭建模板，然后浇筑混凝土，最后拆除模板。

3. 支座安装：在桥墩完成之后，安装支座并调整水平。

六、材料选用1. 钢材选用：主梁采用Q345B钢板，具有良好的强度和韧性。

其他部位根据不同受力情况选用相应的钢材。

2. 混凝土选用：桥墩采用C30混凝土，同时考虑抗冻性能和耐久性。

七、施工进度安排1. 设计与审批：完成桥梁设计并进行审批，预计耗时2个月。

2. 材料采购：根据设计要求，采购所需的钢材和混凝土等材料，预计耗时1个月。

3. 施工准备：搭建施工场地、制定详细施工方案，预计耗时1个月。

4. 主梁制造：根据设计图纸进行主梁的制造和加工，预计耗时2个月。
