旁路二极管在太阳能电池组件中的关键作用

几种主要材料的特性一、钢化玻璃1. 加工原理钢化玻璃是平板玻璃的二次加工产品，钢化玻璃的加工可分为物理钢化法和化学钢化法。

太阳能光伏组件对钢化玻璃的透光率要求很高，要大于91.6%，对大于1200nm的红外光有较高的反射率。

厚度在3.2mm。

1）物理钢化玻璃又称为淬火钢化玻璃（将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却）。

这种玻璃处于内部受拉，外部受压的应力状态，一旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块，这些小的碎片没有尖锐棱角，不易伤人。

2）化学钢化玻璃是通过改变玻璃的表面的化学组成来提高玻璃的强度，一般是应用离子交换法进行钢化。

其效果类似于物理钢化玻璃2. 钢化玻璃的主要优点：第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。

第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。

钢化玻璃具有良好的热稳定性，能承受的温差是普通玻璃的3倍，可承受200℃的温差变化。

3. 钢化玻璃的缺点：第一钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要形状，再进行钢化处理。

第二钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆4.自爆现象：①玻璃质量缺陷的影响A．玻璃中有结石、杂质：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。

特别结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。

结石存在于玻璃中，与玻璃体有着不同的膨胀系数。

玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。

当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。

阴影条件下光伏组件旁路二极管优化配置研究发表时间：2016-08-16T16:09:15.847Z 来源：《低碳地产》2015年第16期作者：李岩[导读] 当一层二极管数量为72和二层数量为8时，输出功率最大。

当一层二极管数量为24和二层数量为8时，输出功率较大且成本较低。

李岩江苏南京 210000【摘要】由于全球环境问题和能源危机日益加重，太阳能因其储量大、分布广、绿色环保等优势得到广泛应用。

整个光伏系统的源泉就是光伏阵列。

基于旁路二极管配置不足的基础上，在经过对阴影条件下光伏组件的分析，提出了旁路二极管配置的优化策略，建立了适用于阴影条件下光伏组件排列的新模式。

【关键词】阴影；光伏组件；旁路二极管；优化配置在光伏阵列的运行过程中，阴影问题是不可避免的，且对光伏发电效率产生了重要影响。

解决阴影问题的最基本方法之一就是给光伏组件配置旁路二极管，旁路二极管不仅可以减少阴影条件下光伏阵列的输出损耗，而且可以减轻“热斑效应”的强度。

因此，优化光伏组件旁路二极管的配置问题，对光伏组件的输出效率、系统的安全性、可靠性等有重要的意义。

一、优化旁路二极管配置的意义太阳能作为可再生资源，被全球专家认定为最有发展前景的绿色资源，光伏发电成为全球趋势。

据数据统计得知，全球累积装机容量将从2014年的175.4GW上升到2015年的月223.2GW。

我国太阳辐射地区广，太阳能源丰富，发电产业前景广阔。

光伏阵列的输出受到太阳辐射强度和环境等因素的影响，太阳辐射不均匀，即产生局部阴影时，光伏阵列的输出特性更为复杂。

当光伏组件被局部阴影遮挡时，遮挡区域的电池元可能会发生热斑效应。

虽然旁路二极管配置避免了热斑效应，但是传统的计算最大功率的方法因此失效，无法对全局峰值和局部峰值作出判断。

若能掌握阴影条件下光伏阵列的排列特性，就可以验证最大输出功率的有效性。

光伏阵列由许多光伏模经固定的组合方式串联组成，分布区域广，在固定的串联方式下，当局部阴影产生时，光伏模组之间的影响会更加明显，使输出率大大减少。

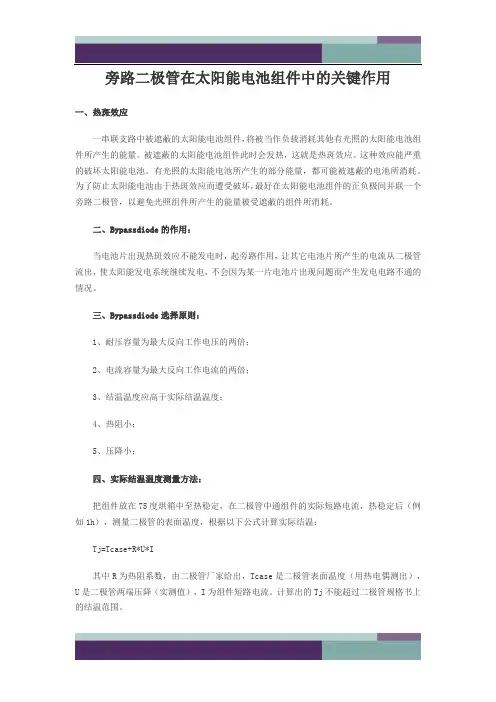

光伏组件中旁路二极管之关键作用光伏组件中旁路二极管之关键作用一、热斑效应一串联支路中被遮蔽的太阳电池组件，将被当作负载消耗其他有光照的太阳电池组件所产生的能量。

被遮蔽的太阳电池组件此时会发热，这就是热斑效应。

这种效应能严重的破坏太阳电池。

有光照的太阳电池所产生的部分能量，都可能被遮蔽的电池所消耗。

为了防止太阳电池由于热斑效应而遭受破坏，最好在太阳电池组件的正负极间并联一个旁路二极管，以避免光照组件所产生的能量被受遮蔽的组件所消耗。

二、Bypassdiode的作用：当电池片出现热斑效应不能发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。

三、Bypassdiode选择原则：1、耐压容量为最大反向工作电压的两倍；2、电流容量为最大反向工作电流的两倍；3、结温温度应高于实际结温温度；4、热阻小；5、压降小；四、实际结温温度测量方法：把组件放在75度烘箱中至热稳定，在二极管中通组件的实际短路电流，热稳定后（例如1h），测量二极管的表面温度，根据以下公式计算实际结温：Tj=Tcase+R*U*I其中R为热阻系数，由二极管厂家给出，Tcase是二极管表面温度（用热电偶测出），U是二极管两端压降（实测值），I为组件短路电流。

计算出的Tj不能超过二极管规格书上的结温范围。

五、旁路二极管对电路影响示意图：当电池片正常工作时，旁路二极管反向截止，对电路不产生任何作用；若与旁路二极管并联的电池片组存在一个非正常工作的电池片时，整个线路电流将由最小电流电池片决定，而电流大小由电池片遮蔽面积决定，若反偏压高于电池片最小电压时，旁路二极管导通，此时，非正常工作电池片被短路。

六、每个旁路二极管并联电池片数目的计算1、旁路二极管电流容量最小应为：I＝4．73×2＝8.46A2、选用10SQ030型二极管最大返偏电压为：VRRM=30vIAV＝10AVF＝0.55VTJ＝-55－200℃3、耐压容量为30Ⅴ的旁路二极管最多可保护125×125电池片数目为：N＝30/（2×0.513）≈29.24即最多可保护29片125×125电池片；4、旁路二极管截止状态时存在反向电流，即暗电流，一般小于0.2微安；原则上每个电池片应并联一个旁路二极管，以便更好保护并减少在非正常状态下无效电池片数目，但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在，对于硅电池，每十五个电池片可并联一个旁路二极管为最佳。

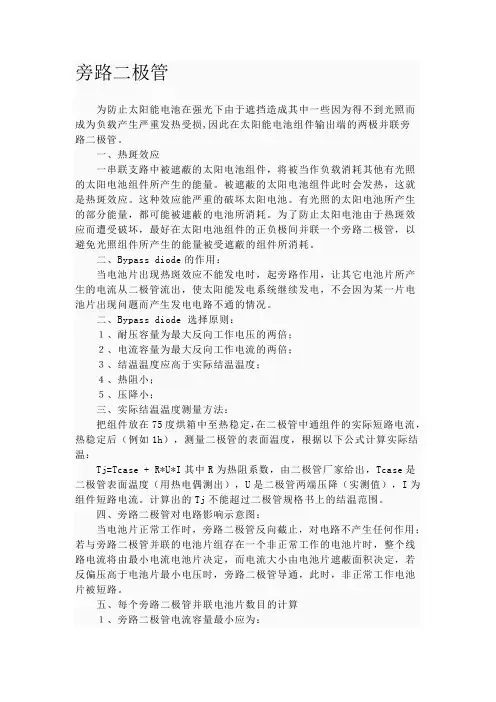

旁路二极管为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,因此在太阳能电池组件输出端的两极并联旁路二极管。

一、热斑效应一串联支路中被遮蔽的太阳电池组件，将被当作负载消耗其他有光照的太阳电池组件所产生的能量。

被遮蔽的太阳电池组件此时会发热，这就是热斑效应。

这种效应能严重的破坏太阳电池。

有光照的太阳电池所产生的部分能量，都可能被遮蔽的电池所消耗。

为了防止太阳电池由于热斑效应而遭受破坏，最好在太阳电池组件的正负极间并联一个旁路二极管，以避免光照组件所产生的能量被受遮蔽的组件所消耗。

二、Bypass diode的作用：当电池片出现热斑效应不能发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。

二、Bypass diode 选择原则：１、耐压容量为最大反向工作电压的两倍；２、电流容量为最大反向工作电流的两倍；３、结温温度应高于实际结温温度；４、热阻小；５、压降小；三、实际结温温度测量方法：把组件放在75度烘箱中至热稳定，在二极管中通组件的实际短路电流，热稳定后（例如1h），测量二极管的表面温度，根据以下公式计算实际结温：Tj=Tcase + R*U*I其中R为热阻系数，由二极管厂家给出，Tcase是二极管表面温度（用热电偶测出），U是二极管两端压降（实测值），I为组件短路电流。

计算出的Tj不能超过二极管规格书上的结温范围。

四、旁路二极管对电路影响示意图：当电池片正常工作时，旁路二极管反向截止，对电路不产生任何作用；若与旁路二极管并联的电池片组存在一个非正常工作的电池片时，整个线路电流将由最小电流电池片决定，而电流大小由电池片遮蔽面积决定，若反偏压高于电池片最小电压时，旁路二极管导通，此时，非正常工作电池片被短路。

五、每个旁路二极管并联电池片数目的计算１、旁路二极管电流容量最小应为：Ｉ＝４．７３×２＝８.４６Ａ２、选用１０ＳＱ０３０型二极管最大返偏电压为：VRRM=30v ＩＡＶ＝１０ＡＶＦ＝０.５５ＶＴＪ＝-５５－２００℃３、耐压容量为３０Ⅴ的旁路二极管最多可保护１２５×１２５电池片数目为：Ｎ＝３０/（２×０.５１３）≈２９.２４即最多可保护２９片１２５×１２５电池片；４、旁路二极管截止状态时存在反向电流，即暗电流，一般小于０.２微安；原则上每个电池片应并联一个旁路二极管，以便更好保护并减少在非正常状态下无效电池片数目，但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在，对于硅电池，每十五个电池片可并联一个旁路二极管为最佳。

防反充(防逆流)和旁路二极管在太阳能电池方阵中，二极管是很重要的器件，常用的二极管基本都是硅整流二极管，在选用时要注意规格参数留有余量，防止击穿损坏。

一般反向峰值击穿电压和最大工作电流都要取最大运行工作电压和工作电流的2倍以上。

二极管在太阳能光伏发电系统中主要分为两类。

①防反充(防逆流)二极管防反充二极管的作用之一是防止太阳能电池组件或方阵在不发电时，蓄电池的电流反过来向组件或方阵倒送，不仅消耗能量，而且会使组件或方阵发热甚至损坏；作用之二是在电池方阵中，防止方阵各支路之间的电流倒送。

这是因为串联各支路的输出电压不可能绝对相等，各支路电压总有高低之差，或者某一支路因为故障、阴影遮蔽等使该支路的输出电压降低，高电压支路的电流就会流向低电压支路，甚至会使方阵总体输出电压降低。

在各支路中串联接人防反充二极管ds就可避免这一现象的发生。

在独立光伏发电系统中，有些光伏控制器的电路中已经接入了防反充二极管，即控制器带有防反充功能时，组件输出就不需要再接二极管了。

防反充二极管存在有正向导通压降，串联在电路中会有一定的功率消耗，一般使用的硅整流二极管管压降为0.7v左右，大功率管可达1～2v。

肖特基二极管虽然管压降较低，为0.2～0.3v，但其耐压和功率都较小，适合小功率场合应用。

②旁路二极管当有较多的太阳能电池组件串联组成电池方阵或电池方阵的一个支路时，需要在每块电池板的正负极输出端反向并联1个(或2～3个)二极管db，这个并联在组件两端的二极管就叫旁路二极管。

旁路二极管的作用是防止方阵串中的某个组件或组件中的某一部分被阴影遮挡或出现故障停止发电时，在该组件旁路二极管两端会形成正向偏压使二极管导通，组件串工作电流绕过故障组件，经二极管旁路流过，不影响其他正常组件的发电，同时也保护被旁路组件受到较高的正向偏压或由于“热斑效应”发热而损坏。

旁路二极管一般都直接安装在组件接线盒内，根据组件功率大小和电池片串的多少，安装1～3个二极管。

旁路二极管在光伏组件中的作用旁路二极管是一种重要的器件，在光伏组件中发挥着至关重要的作用。

它能够有效保护光伏组件，提高光伏系统的性能和可靠性。

旁路二极管可以防止光伏组件的热点效应。

在光伏组件中，由于各个电池片的性能存在差异，某些电池片可能会受到阴影或其他原因而产生热点效应。

这种热点效应会导致光伏组件的性能下降，并且可能引起组件烧损。

而旁路二极管的作用就是将热点电流绕过受影响的电池片，避免热点效应的发生，保护光伏组件的正常工作。

旁路二极管可以避免光伏组件在阴影或局部故障情况下的能量损失。

当光伏组件的一部分受到阴影或发生故障时，这部分电池片的输出电流会明显下降。

而旁路二极管能够将正常工作的电池片的电流绕过受影响的部分，使得整个光伏组件的输出电流不会因为局部故障而降低。

这样可以最大程度地提高光伏组件的发电效率，减少因阴影或局部故障引起的能量损失。

旁路二极管还可以保护光伏组件免受反向电流的损害。

在光伏系统中，由于各种原因（如太阳能电池板的温度变化、天气突变等），可能会产生反向电流。

反向电流会对光伏组件产生损害，降低其寿命。

而旁路二极管的作用就是将反向电流绕过光伏组件，避免对其产生损害，提高光伏系统的可靠性和稳定性。

旁路二极管还可以在光伏组件的维护和检修过程中起到保护作用。

在光伏组件的维护和检修过程中，为了确保操作人员的安全，需要将光伏组件与逆变器分离。

而旁路二极管可以在分离光伏组件与逆变器的同时，保护光伏组件不受电流冲击和其他损害。

旁路二极管在光伏组件中起着至关重要的作用。

它能够有效保护光伏组件，提高光伏系统的性能和可靠性。

在光伏组件的设计和安装过程中，旁路二极管的选择和配置需要根据具体的系统要求和使用环境来确定，以确保其正常工作和可靠性。

同时，在光伏系统的运行和维护过程中，也需要定期检查和维护旁路二极管，以确保其正常工作和保护光伏组件的功能。

旁路二极管在太阳能电池组件中的关键作用一、热斑效应一串联支路中被遮蔽的太阳能电池组件，将被当作负载消耗其他有光照的太阳能电池组件所产生的能量。

被遮蔽的太阳能电池组件此时会发热，这就是热斑效应。

这种效应能严重的破坏太阳能电池。

有光照的太阳能电池所产生的部分能量，都可能被遮蔽的电池所消耗。

为了防止太阳能电池由于热斑效应而遭受破坏，最好在太阳能电池组件的正负极间并联一个旁路二极管，以避免光照组件所产生的能量被受遮蔽的组件所消耗。

二、Bypassdiode的作用：当电池片出现热斑效应不能发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。

三、Bypassdiode选择原则：1、耐压容量为最大反向工作电压的两倍；2、电流容量为最大反向工作电流的两倍；3、结温温度应高于实际结温温度；4、热阻小；5、压降小；四、实际结温温度测量方法：把组件放在75度烘箱中至热稳定，在二极管中通组件的实际短路电流，热稳定后（例如1h），测量二极管的表面温度，根据以下公式计算实际结温：Tj=Tcase+R*U*I其中R为热阻系数，由二极管厂家给出，Tcase是二极管表面温度（用热电偶测出），U是二极管两端压降（实测值），I为组件短路电流。

计算出的Tj不能超过二极管规格书上的结温范围。

五、旁路二极管对电路影响示意图：当电池片正常工作时，旁路二极管反向截止，对电路不产生任何作用；若与旁路二极管并联的电池片组存在一个非正常工作的电池片时，整个线路电流将由最小电流电池片决定，而电流大小由电池片遮蔽面积决定，若反偏压高于电池片最小电压时，旁路二极管导通，此时，非正常工作电池片被短路。

六、每个旁路二极管并联电池片数目的计算1、旁路二极管电流容量最小应为：I＝4．73×2＝8.46A2、选用10SQ030型二极管最大返偏电压为：VRRM=30vIAV＝10AVF＝0.55VTJ＝-55－200℃3、耐压容量为30Ⅴ的旁路二极管最多可保护125×125电池片数目为：N＝30/（2×0.513）≈29.24即最多可保护29片125×125电池片；4、旁路二极管截止状态时存在反向电流，即暗电流，一般小于0.2微安；原则上每个电池片应并联一个旁路二极管，以便更好保护并减少在非正常状态下无效电池片数目，但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在，对于硅电池，每十五个电池片可并联一个旁路二极管为最佳。

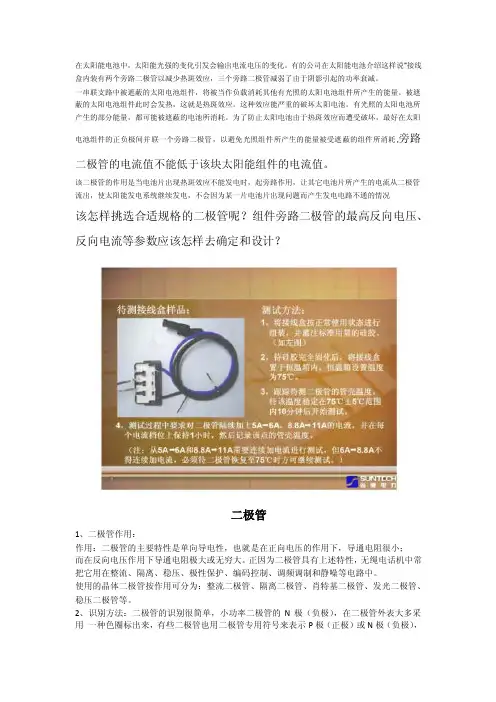

在太阳能电池中，太阳能光强的变化引发会输出电流电压的变化。

有的公司在太阳能电池介绍这样说“接线盒内装有两个旁路二极管以减少热斑效应，三个旁路二极管减弱了由于阴影引起的功率衰减。

一串联支路中被遮蔽的太阳电池组件，将被当作负载消耗其他有光照的太阳电池组件所产生的能量。

被遮蔽的太阳电池组件此时会发热，这就是热斑效应。

这种效应能严重的破坏太阳电池。

有光照的太阳电池所产生的部分能量，都可能被遮蔽的电池所消耗。

为了防止太阳电池由于热斑效应而遭受破坏，最好在太阳电池组件的正负极间并联一个旁路二极管，以避免光照组件所产生的能量被受遮蔽的组件所消耗,旁路二极管的电流值不能低于该块太阳能组件的电流值。

该二极管的作用是当电池片出现热斑效应不能发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况该怎样挑选合适规格的二极管呢？组件旁路二极管的最高反向电压、反向电流等参数应该怎样去确定和设计？二极管1、二极管作用：作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

使用的晶体二极管按作用可分为：整流二极管、隔离二极管、肖特基二极管、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

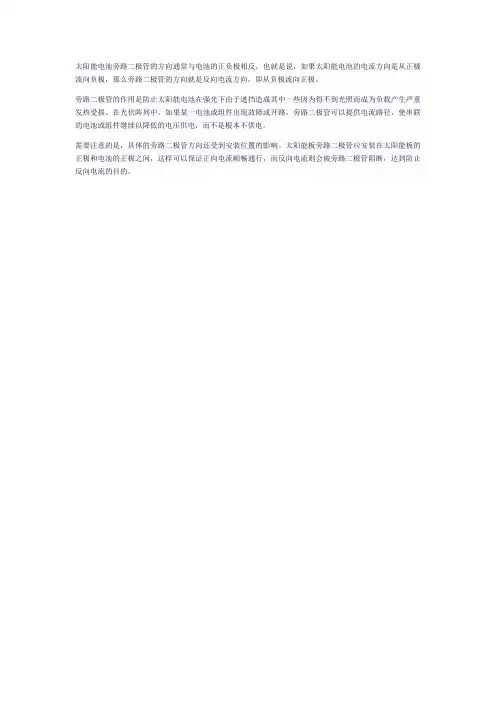

太阳能电池旁路二极管的方向通常与电池的正负极相反，也就是说，如果太阳能电池的电流方向是从正极流向负极，那么旁路二极管的方向就是反向电流方向，即从负极流向正极。

旁路二极管的作用是防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损。

在光伏阵列中，如果某一电池或组件出现故障或开路，旁路二极管可以提供电流路径，使串联的电池或组件继续以降低的电压供电，而不是根本不供电。

需要注意的是，具体的旁路二极管方向还受到安装位置的影响。

太阳能板旁路二极管应安装在太阳能板的正极和电池的正极之间，这样可以保证正向电流顺畅通行，而反向电流则会被旁路二极管阻断，达到防止反向电流的目的。

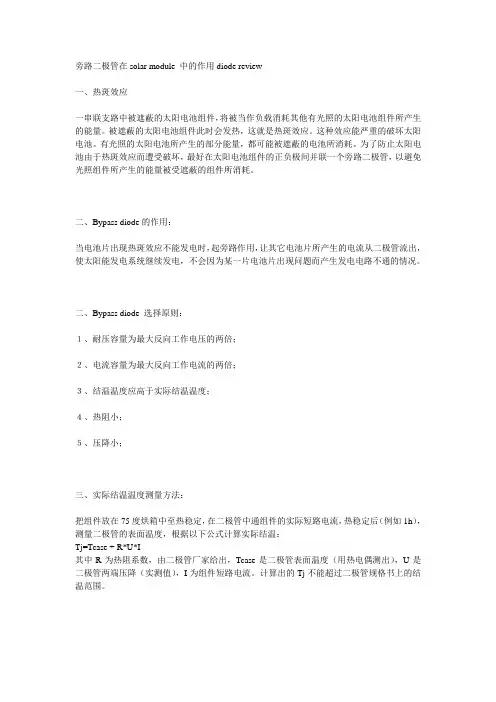

旁路二极管在solar module 中的作用diode review一、热斑效应一串联支路中被遮蔽的太阳电池组件，将被当作负载消耗其他有光照的太阳电池组件所产生的能量。

被遮蔽的太阳电池组件此时会发热，这就是热斑效应。

这种效应能严重的破坏太阳电池。

有光照的太阳电池所产生的部分能量，都可能被遮蔽的电池所消耗。

为了防止太阳电池由于热斑效应而遭受破坏，最好在太阳电池组件的正负极间并联一个旁路二极管，以避免光照组件所产生的能量被受遮蔽的组件所消耗。

二、Bypass diode的作用：当电池片出现热斑效应不能发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。

二、Bypass diode 选择原则：１、耐压容量为最大反向工作电压的两倍；２、电流容量为最大反向工作电流的两倍；３、结温温度应高于实际结温温度；４、热阻小；５、压降小；三、实际结温温度测量方法：把组件放在75度烘箱中至热稳定，在二极管中通组件的实际短路电流，热稳定后（例如1h），测量二极管的表面温度，根据以下公式计算实际结温：Tj=Tcase + R*U*I其中R为热阻系数，由二极管厂家给出，Tcase是二极管表面温度（用热电偶测出），U是二极管两端压降（实测值），I为组件短路电流。

计算出的Tj不能超过二极管规格书上的结温范围。

四、旁路二极管对电路影响示意图：1.baypass diodes from the unshaded cells are reverse and no impact2.bypass diode from shaded string is forward biased and conducts current3.当电池片正常工作时，旁路二极管反向截止，对电路不产生任何作用；若与旁路二极管并联的电池片组存在一个非正常工作的电池片时，整个线路电流将由最小电流电池片决定，而电流大小由电池片遮蔽面积决定，若反偏压高于电池片最小电压时，旁路二极管导通，此时，非正常工作电池片被短路。

为什么在太阳能电池组件输出端的两极并联一个旁路二极管怎么理解：“为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,最好在太阳能电池组件输出端的两极并联一个旁路二极管。

”我是个新手，不太了解这个，希望大家帮忙，谢谢！问题补充：谢谢回答。

不过还有疑问。

能不能更详细的解释一下每个太阳能单元输出的电压？以及并联的二极管是如何解决不能发电的部分发热的问题的？答：在电池因为遮挡而得不到阳光或者部分照不到的情况下，这块电池产生的电流会变小，因为电池板内的电池的连接方式是串联，所以他们的电流是必须相同的，所以因为这个bad cell，导致了整个板输出的电流变小了，输出功率也变小了。

但是其他电池产生的功率是不减少的，输出少了，只能“内部消化”了，消化的地方就是哪个bad cell,而产生hot spot.旁路二极管就是为了在有bad cell的情况下，短路这个bad cell,而不影响其他的电池的输出。

但是每个电池都加一个二极管，这个成本不是一般的高，所以一般是18个电池一个二极管太阳能电池的暗伏安特性和一般二极管的伏安特性的异同在一定的光照下,太阳电池产生一定的电流ISC ,其中一部分是流过P - N 结的暗电流,另一部分是供给负载的电流。

故可把光照P - N 结看作是一个恒流源与理想二极管的并联组合,恒流源的电流就是最大的光生电流ISC ,流过理想二极管的电流即暗电流ID , IL 为流过负载电阻R的电流。

太阳能电池组件中的防反充电二极管的最大反向电压大约应设定在多大,可以用肖特基二极管吗?因为SBD的反向电压较低那要看太阳能电池本身的输出电压有多高了，二极管的耐压一定要比被充电的电池电压高，否则电池就会击穿它了。

注意电池电压不要按标称电压计算，而是要按最高电压计算，电池充满时的电压约为标称的1.2倍。

为了防止意外，应留出余量，一般取最大值的1.414倍。

什么是太阳能电池暗特性太阳能电池基本特性研究苗建勋，李水泉，石发旺，曹万民，武金楼（洛阳工学院，洛阳，471039）摘要随着太阳能电池使用日益广泛，对太阳能电池特性的研究也越来越引起人们的重视。

半导体二极管在太阳能电池中的应用前景研究摘要：太阳能是一种可再生、清洁的能源形式，而太阳能电池作为太阳能转换电能的重要器件，其高效率和低成本一直是研究和发展的核心问题。

本文将重点探讨半导体二极管在太阳能电池中的应用前景，并从不同角度分析其在提高太阳能电池效率和降低成本方面的潜力。

引言：随着人们对环境保护和可再生能源的关注度不断提高，太阳能电池作为一种可持续发展的清洁能源，越来越受到关注。

然而，太阳能电池的效率和成本问题限制了其在实际应用中的推广。

半导体二极管作为一种重要的半导体器件，在太阳能电池中发挥着关键作用。

因此，研究半导体二极管在太阳能电池中的应用前景，对于提高太阳能电池的效率和降低成本具有重要意义。

一、半导体二极管在太阳能电池中的基本原理半导体二极管是由N型和P型半导体材料组成的，其中N型半导体富含自由电子，P型半导体富含空穴。

这种结构使得半导体二极管能够实现通过只能流动一个方向的电流。

在太阳能电池中，二极管有两个主要作用：反向截止电压和光伏效应的提高。

1. 反向截止电压在太阳能电池中使用二极管的一个重要功能是保护太阳能电池，防止夜晚或其他低光照条件下反向电流的产生。

当太阳能电池没有光照时，二极管处于反向偏置状态，并且具有较大的反向截止电压。

这种特性可以有效地阻止反向电流，从而保护太阳能电池不受损坏。

2. 光伏效应的提高光伏效应是太阳能电池转换光能为电能的关键过程。

半导体二极管作为光伏效应的重要组成部分，可以帮助太阳能电池提高光吸收和载流子的分离效率。

当光照射在太阳能电池上时，产生的光生载流子会在二极管中分离，通过外部电路输出电能。

二极管的导电特性和光伏效应的综合利用，可以提高光能的利用效率。

二、半导体二极管在提高太阳能电池效率方面的应用半导体二极管的应用可以在多个方面提高太阳能电池的效率。

1. 提高光吸收效率半导体二极管可以被设计成纳米结构，通过调节其结构和材料的带隙，实现对不同波长的光的吸收。

二极管在光伏阵列中的作用------------------------------------------作者xxxx------------------------------------------日期xxxx太阳能光电工程学院《应用光伏学》课程设计报告书题目：二极管在光伏阵列中的作用及原理分析姓名：专业： 10班级： 10准考证号：设计成绩：指导教师：摘要二极管在光伏系统中发挥着重大的作用，本文首先从二极管的作用及原理入手，系统的介绍了光伏阵列所需二极管的种类、特性及在系统中的作用，并系统阐述了二极管在光伏阵列的工作原理。

在本文我们用图表的形式来描述太阳能电池的内部结构、伏安特性，并以此为基础建立等效电路图。

利用Matlab和Simulink仿真工具，建立光伏阵列的仿真模型，通过仿真计算和分析可知，在太阳电池模型中的二极管D 是起到分流光生电流的作用，二极管的导通电压的大小可以影响太阳电池输出电流，提高二极管D 的导通电压，可以减小太阳电池的暗电流，提高太阳电池的输出功率，而在光伏组件中反向并联旁路二极管作用是可以减小热斑现象对光伏组件影响，选择导通电压低的旁路二极管可以提高组件或光伏阵列的输出功率，得出在组成光伏阵列的支路中串联二极管可以起到电压钳位作用，但能引起附加损耗的结论。

研究结果表明正确选择二极管的导通电压对提高光伏组件和阵列输出功率是有益的。

太阳能电池阵列对于遮挡十分敏感。

中间解释了在串联回路中，每个组件或部分电池被遮光，就可能造成该组件或电池上产生反向电压，严重时可能对组件造成永久性的损坏。

由此引起的热斑效应。

关键词:太阳能电池二极管光伏阵列目录绪言 (3)1.二极管原理 (4)1.1 二极管概要 (4)1.2 二极管特性 (4)2.二极管在光伏阵列中的作用 (5)太阳能电池特性 (5)二极管在光伏阵列中的作用 (7)3.光伏阵列的仿真 (11)参考文献 (12)绪言随着全球气候变暖、污染问。

为什么在太阳能电池组件输出端的两极并联一个旁路二极管为什么在太阳能电池组件输出端的两极并联一个旁路二极管怎么理解：“为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,最好在太阳能电池组件输出端的两极并联一个旁路二极管。

”我是个新手，不太了解这个，希望大家帮忙，谢谢！问题补充：谢谢回答。

不过还有疑问。

能不能更详细的解释一下每个太阳能单元输出的电压？以及并联的二极管是如何解决不能发电的部分发热的问题的？答：在电池因为遮挡而得不到阳光或者部分照不到的情况下，这块电池产生的电流会变小，因为电池板内的电池的连接方式是串联，所以他们的电流是必须相同的，所以因为这个bad cell，导致了整个板输出的电流变小了，输出功率也变小了。

但是其他电池产生的功率是不减少的，输出少了，只能“内部消化”了，消化的地方就是哪个bad cell,而产生hot spot.旁路二极管就是为了在有bad cell的情况下，短路这个bad cell,而不影响其他的电池的输出。

但是每个电池都加一个二极管，这个成本不是一般的高，所以一般是18个电池一个二极管太阳能电池的暗伏安特性和一般二极管的伏安特性的异同在一定的光照下,太阳电池产生一定的电流ISC ,其中一部分是流过P - N 结的暗电流,另一部分是供给负载的电流。

故可把光照P - N 结看作是一个恒流源与理想二极管的并联组合,恒流源的电流就是最大的光生电流ISC ,流过理想二极管的电流即暗电流ID , IL 为流过负载电阻R的电流。

太阳能电池组件中的防反充电二极管的最大反向电压大约应设定在多大,可以用肖特基二极管吗?因为SBD的反向电压较低那要看太阳能电池本身的输出电压有多高了，二极管的耐压一定要比被充电的电池电压高，否则电池就会击穿它了。

注意电池电压不要按标称电压计算，而是要按最高电压计算，电池充满时的电压约为标称的1.2倍。

为了防止意外，应留出余量，一般取最大值的1.414倍。

光伏板旁路二极管接法
在光伏板旁路二极管接法中，二极管起到了防止反向电流损坏光伏板的作用，是光伏电池组件电路不可或缺的一个部件。

以下是该接法的详细步骤。

第一步，将光伏板旁路二极管连接至正极和负极之间，并保证二极管的符号与电路流向相同。

在这一步中，需要注意的是，旁路二极管只能在单向电流下正常工作，反向电流将会使其失效，因此在接法过程中一定要保证符号的正确性。

第二步，将光伏板连接至电池，通过电池之间的连接进行串联或并联。

在这个步骤中，需要考虑电池的电压值和电流值，保证电极之间的连接是稳定的，避免损坏。

第三步，接上充电器或其他电源，以充电或供电。

在这一步中，需要确定好电源的电压和电流设定，避免过度充电或供电，从而造成损坏。

第四步，连接负载，将产生的电能导入负载中，以实现电能的利用。

在这一步中，可以通过电压和电流的调整来达到负载的最佳工作状况，从而有效地利用光伏电池组件产生的电能。

最后，需要定期检查光伏板旁路二极管的工作状态，以及电池的连通情况和电源的供电情况。

一旦发现异常情况，及时排除故障，保证光伏电池组件的正常工作。

总之，光伏板旁路二极管接法是一项重要的技术，需要注意符号的选择和电路的连接方式。

只有保证正确接法，才能确保光伏电池组件的正常工作和电能的有效利用。

光伏组件内部二极管的作用光伏组件内部二极管的作用什么是光伏组件内部二极管光伏组件内部二极管，也称为二极管反向保护二级管（反二极管），是太阳能光伏组件内部的重要元件之一。

二极管的作用光伏组件内部二极管主要有以下几个作用：•反向保护：光伏组件在工作过程中，可能会遭受来自其他光伏组件的“反向击穿”，即电流可能反向通过组件。

二极管可以防止这种情况发生，通过反向保护功能，保护光伏组件免受损害。

•防止局部故障扩散：在光伏组件中，如果某个太阳能电池发生故障或损坏，二极管可以避免损坏电池上的正常太阳能电池的电流逆向流动，防止损坏扩散到整个组件。

•优化能量输出：光伏组件内部二极管能够延长光伏组件的寿命，提高能量输出效率，减少能量损失。

光伏组件内部二极管的分类根据具体应用场景和需求，光伏组件内部二极管可以分为以下几类：bypass二极管•作用：解决单个电池片故障，防止能量损失加剧。

•工作原理：在单个电池片出现故障时，bypass二极管能够将正常电池的电流绕过损坏电池，避免损失扩散。

###反向保护二极管 - 作用：防止组件反向击穿，保护组件免受损害。

- 工作原理：当电流反向流动时，反向保护二极管发挥作用，阻止电流通过，保护光伏组件。

###通用二极管 - 作用：解决逆向反向击穿的问题，保护组件。

- 工作原理：能够阻止电流逆向流动，避免反向击穿，保护光伏组件。

如何选择合适的光伏组件内部二极管在选择光伏组件内部二极管时应考虑以下几个因素：1.电流承载能力：根据光伏组件的工作电流选择合适的二极管，确保能够正常工作且不过载。

2.反向击穿电压：选择反向击穿电压能够满足光伏组件的实际需求，并提供额外的安全保障。

3.温度特性：考虑二极管的温度特性，确保在高温环境下也能正常工作。

结论光伏组件内部二极管在太阳能光伏系统中发挥着重要作用，它提供了反向保护、防止局部故障扩散和优化能量输出等功能。

选择合适的光伏组件内部二极管能够提高太阳能光伏系统的稳定性和效率。

太阳能板旁路二极管太阳能板旁路二极管的作用和原理引言：太阳能板是一种转换太阳能为电能的装置，而太阳能板旁路二极管则是太阳能系统中的重要组成部分。

在本文中，我们将深入探讨太阳能板旁路二极管的作用、原理以及相关的观点和理解。

一、太阳能板旁路二极管的作用太阳能板旁路二极管在太阳能系统中扮演着非常重要的角色。

它主要用于保护太阳能板免受一些潜在的危害，同时也有助于提高系统的效率。

具体而言，太阳能板旁路二极管的作用包括以下几个方面：1. 防止电池过充：在太阳能系统中，当太阳能板向电池组输出电能时，可能会出现电池过充的情况。

过充会导致电池损坏或发生事故。

太阳能板旁路二极管可以通过将多余的电能绕过电池组，防止电池过充，保护电池组的安全和寿命。

2. 防止电池放电：与过充相反，太阳能系统中还可能出现电池放电的情况。

当太阳能板无法提供足够的电能时，电池组可能会向太阳能板倒流放电，导致电池损坏。

太阳能板旁路二极管可以防止电池放电，保护电池组的安全和稳定运行。

3. 防止逆流损失：在太阳能系统中，当太阳能板无法产生足够的电能时，系统可能会从电池组中提取电能。

如果没有太阳能板旁路二极管，这会导致逆流损失。

太阳能板旁路二极管可以减少逆流损失，提高系统的效率。

二、太阳能板旁路二极管的原理了解太阳能板旁路二极管的原理对于深入理解其作用十分关键。

太阳能板旁路二极管是一种特殊的二极管，其特点是具有低电阻和反向电压高于太阳能电池组工作电压。

具体原理如下：1. 低电阻：太阳能板旁路二极管具有低电阻，这意味着在正向电压下，电流可以很容易地通过二极管，而不会有太多的电压降。

这个特性使得太阳能板旁路二极管能够在需要绕过电池组时提供较低的电阻路径。

2. 反向电压高于工作电压：正常工作情况下，太阳能板的输出电压是小于电池组的工作电压的。

太阳能板旁路二极管的反向电压要高于电池组的工作电压，这样当太阳能板的输出电压低于电池组工作电压时，太阳能板旁路二极管会阻止电流流过，从而保护电池组的安全。

光伏发电的二极管作用原理光伏发电是一种利用光电效应将光能转化为电能的技术。

而二极管在光伏发电中起着至关重要的作用。

在光伏发电中，二极管通常用于防止光伏电池反向电流流动，起到保护电池的作用。

本文将探讨光伏发电中二极管的作用原理。

首先，我们先了解一下光伏发电的基本原理。

光伏电池是一种半导体器件，其主要由P型和N型半导体材料组成，形成PN结。

当太阳光照射到光伏电池表面时，光子的能量会激发电池中的电子，使其跃迁到导带中形成自由电子和正空穴。

此时，光伏电池的两端形成了电场。

如果将电池的正负极相连，自由电子就会从负极流向正极，形成定向的电流，即光伏电流。

这就是光伏发电的基本原理。

然而，光伏电池在夜晚或背光时，会出现反向电流，即从正极流向负极的电流。

这是因为光伏电池中的正空穴可以通过热滥带，即PN结的结电容，向反方向移动，从而形成漏电流。

反向电流会使光伏电池的电压降低，降低光伏发电系统的效率，并且可能造成电池受损。

为了解决这个问题，我们引入二极管。

二极管是一种半导体器件，由P型和N 型半导体材料组成，形成PN结。

在正向偏置电压下，即P端连接正极、N端连接负极时，二极管处于正向通态，允许电流通过。

而在反向偏置电压下，即P 端连接负极、N端连接正极时，PN结处于反向截止态，不允许电流通过。

回到光伏发电中，我们将二极管连接在光伏数组的输出端，使二极管的P端连接到光伏电池的正极，N端连接到负极。

当光照条件正常时，光伏电池会产生电流，通过二极管流向负极。

此时，二极管处于正向通态，电流可以自由通过。

但是，当光照条件不正常时，例如夜晚或背光时，光伏电池不再产生电流，反向电流会从负极流向正极。

但是由于二极管的特性，当反向电压超过二极管的截止电压时，二极管会进入反向截止态，阻断电流的流动。

这样就有效地防止了反向电流的流动，并保护了光伏电池。

此外，二极管还具有快速切换和保护的功能。

当有阴影或故障导致某个光伏电池模块输出电压低于其它模块时，此模块会产生反向电流。

防反充和旁路二极管防热斑效应在太阳能电池方阵中，二极管是很重要的器件，常用的二极管基本都是硅整流二极管（部分二极管的性能参数可参看表），在选用时要注意规格参数留有余量，防止击穿损坏。

一般反向峰值击穿电压和最大工作电流都要取最大运行工作电压和工作电流的2倍以上。

二极管在太阳能光伏发电系统中主要分为两类。

1.防反充（防逆流）二极管防反充二极管的作用之一是防止太阳能电池组件或方阵在不发电时，蓄电池的电流反过来向组件或方阵倒送，不仅消耗能量，而且会使组件或方阵发热甚至损坏；作用之二是在电池方阵中，防止方阵各支路之间的电流倒送。

这是因为串联各支路的输出电压不可能绝对相等，各支路电压总有高低之差，或者某一支路因为故障、阴影遮蔽等使该支路的输出电压降低，高电压支路的电流就会流向低电压支路，甚至会使方阵总体输出电压的降低。

在各支路中串联接入防反充二极管就避免了这一现象的发生。

在独立光伏发电系统中，有些光伏控制器的电路上已经接入了防反充二极管，即控制器带有防反充功能时，组件输出就不需要再接二极管了。

防反充二极管存在有正向导通压降，串联在电路中会有一定的功率消耗，一般用的硅整流二极管管压降为0.7V左右，大功率管可达1～2V。

肖特基二极管虽然管压降较低，为0.2～0.3V，但其耐压和功率都较小，适合小功率场合应用。

2.旁路二极管当有较多的太阳能电池组件串联组成电池方阵或电池方阵的一个支路时，需要在每块电池板的正负极输出端反向并联1个（或2～3个）二极管，这个并联在组件两端的二极管就叫旁路二极管。

旁路二极管的作用是防止方阵串中的某个组件或组件中的某一部分被阴影遮挡或出现故障停止发电时，在该组件旁路二极管两端会形成正向偏压使二极管导通，组件串工作电流绕太阳能光伏发电系统设计施工与维护过故障组件，经二极管旁路流过，不影响其他正常组件的发电。

旁路二极管一般都直接安装在组件接线盒内，根据组件功率大小和电池片串的多少，安装1～3个二极管，如图3-12所示。

旁路二极管在光伏组件中的作用光伏组件是将太阳能转化为电能的设备，由多个太阳能电池片组成。

在光伏组件中，旁路二极管起着非常重要的作用。

本文将从减少功率损失、防止热点效应、保护电池片等方面详细介绍旁路二极管在光伏组件中的作用。

旁路二极管可以减少功率损失。

光伏组件在工作时，会产生一定的电流。

如果没有旁路二极管，当光照不足时，电池片中的电流无法正常通过，这时电池片会变成一个负载。

由于电池片的内阻非常小，会导致电压降低，进而影响整个系统的电压和功率输出。

而旁路二极管可以提供一个低阻抗通路，使得电流能够顺利通过，减少功率损失。

旁路二极管可以防止热点效应。

光伏组件中的太阳能电池片在工作过程中，会因为光照不均匀或电池片之间连接不良等原因，导致部分电池片发热。

这些发热的电池片会对整个光伏组件造成不利影响，甚至导致电池片的热失效。

旁路二极管的作用就是在电池片发热时，将电流绕过发热的电池片，避免其进一步发热。

这样可以保持整个光伏组件的工作温度相对均匀，延长光伏组件的使用寿命。

旁路二极管还可以保护电池片。

在光伏组件中，当光照不足或光照不均匀时，电池片会进入反向工作状态，此时如果没有旁路二极管进行保护，会导致电池片的热失效。

旁路二极管可以使光伏组件中的电流只能从电池片的正极流向负极，阻止反向电流的产生，保护电池片不受损害。

旁路二极管还可以提高系统的稳定性。

在光伏组件中，由于电池片之间的负载不均匀或电池片老化等原因，可能会导致某些电池片的电流输出较小。

这时，旁路二极管可以将电流绕过输出较小的电池片，使得整个系统的电流输出更加稳定。

旁路二极管在光伏组件中起着减少功率损失、防止热点效应、保护电池片以及提高系统稳定性的重要作用。

合理使用旁路二极管可以提高光伏组件的效率和寿命，保证光伏系统的稳定运行。

因此，在设计和制造光伏组件时，旁路二极管的选择和安装非常重要，需要根据实际情况进行合理配置，以最大程度发挥其作用。
