数字存储示波器的工作原理及软硬件系统的设计

目录一．数字存储示波器简介及设计思路 (3)2．实验设计原理 (5)三、系统各模块的简单说明 (5)四．最终实现功能说明 (8)五．实验设计实现功能模块具体分析 (9)六、实验硬件分配及总体仿真波形 (15)一、数字存储示波器简介及设计思路数字存储示波器是20世纪７０年代初发展起来的一种新型示波器。

这种类型的示波器可以方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。

而我们此次要设计的便是一种简易的数字存储示波器。

数字存储示波器可实现以下功能。

通过对来自信号源的信号进行采集（可分为实时取样和等效时间取样），将获得的值存储在内置RAM内，后期操作有对波形的显示、波形的测量（如测量频率、幅值、上升下降时延等）和波形处理（如双踪两波形的相加、相减、X-Y显示等等）。

其工作示意图如下所示：而我们设计的简易数字存储示波器实现的功能有对单一信道信号进行采样存储显示（分实时显示和存储后期调用显示）、对信号进行频率测量并显示数值、对波形进行上移、下移、扩展、收缩操作、示例波形演示（包括正弦波、锯齿波、方波）。

我们所用的硬件有实验箱上的高速的模数转换器TLC5510、FPGA芯片、单片机、LCD显示屏、FPGA内置RAM、外围扩展的RAM和键盘。

以下框图为实验箱硬件使用说明图：下移、扩展、收缩和测频的处理。

二、实验设计原理设计总体逻辑思路如下：系统开始工作时，通过按键选择是否开始检测波形，若是，则首先由频率检测器检测频率，然后根据测得的频率选择适当的采样频率。

信号源产生的信号通过A/D采样，采样结果保存在FPGA内置的存储器中。

待存储完一帧数据时进行输出到LCD上显示。

待显示100ms后暂停100ms以消除视觉暂留效应，然后准备下一帧数据的存储和显示。

如若需要存储波形，则在当前显示的同时，将采样得到的数据送往片外的SDRAM存储，直至存储结束或者存储容量达到上限。

数字示波器及其简单原理图数字示波器可以分为数字存储示波器（DSOs)、数字荧光示波器(DPOs）、混合信号示波器(MSOs）和采样示波器。

数字式存储示波器与传统的模拟示波器相比，其利用数字电路和微处理器来增强对信号的处理能力、显示能力以及模拟示波器没有的存储能力。

数字示波器的基本工作原理如上图所示当信号通过垂直输入衰减和放大器后，到达模-数转换器（ADC)。

ADC将模拟输入信号的电平转换成数字量，并将其放到存贮器中。

存储该值得速度由触发电路和石英晶振时基信号来决定。

数字处理器可以在固定的时间间隔内进行离散信号的幅值采样。

接下来，数字示波器的微处理器将存储的信号读出并同时对其进行数字信号处理，并将处理过的信号送到数—模转换器（DAC），然后DAC的输出信号去驱动垂直偏转放大器.DAC也需要一个数字信号存储的时钟，并用此驱动水平偏转放大器。

与模拟示波器类似的，在垂直放大器和水平放大器两个信号的共同驱动下，完成待测波形的测量结果显示。

数字存储示波器显示的是上一次触发后采集的存储在示波器内存中的波形，这种示波器不能实时显示波形信息。

其他几种数字示波器的特点，请参考相关书籍。

Agilent DSO-X 2002A 型数字示波器面板介绍该示波器有两个输入通道CH1和CH2，可同时观测两路输入波形。

选择通道1时，示波器仅显示通道1的信号。

选择通道2时，示波器仅显示通道2的信号。

选择双通道时，示波器同时显示通道1信号和通道2信号。

荧光屏（液晶屏幕）是显示部分。

屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。

操作面板上的各个按钮按下后，相应参数设置会显示在荧光屏上.开机后，荧光屏显示如下：测试信号时,首先要将示波器的地（示波器探笔的黑夹子）与被测电路的地连接在一起。

根据输入通道的选择，将示波器探头接触被测点（信号端）.按下Auto Scale,示波器会自动将扫描到的信号显示在荧光屏上。

简易数字存储示波器设计数字存储示波器是一款用于测量电信号的仪器，它可以将收集到的信号进行数字化处理，并将结果显示在屏幕上。

本文将介绍一个简易的数字存储示波器的设计。

1. 设计目标设计一个简易的数字存储示波器，使其能够接收并显示电信号的波形，并具备一定的存储功能。

该示波器需要具备以下功能：能够调节触发电平、可以调节扫描速度、能够通过按钮进行保存和回放存储的波形。

设计需要保证简易、易于操作、能够满足基本的测量需求。

2. 硬件设计（1）电路板设计：设计一个电路板用于信号的采集和存储。

该电路板包括模拟前端电路用于信号的采集，数字转换电路将模拟信号转换为数字信号，以及存储器用于存储采集到的数据。

（2）显示屏和按键：电路板上需要配备一个液晶显示屏，用于显示采集到的波形图像。

同时，设计按键用于调节触发电平、扫描速度以及保存和回放。

3. 软件设计（1）数据采集：通过模拟前端电路采集信号，并使用数字转换电路将模拟信号转换为数字信号。

采用适当的采样率，将数据进行采样，并存储到存储器中。

（2）数据显示：通过显示屏将存储器中的数据显示为波形图像。

根据采样率和扫描速度，将存储器中的数字信号转换为波形，并在屏幕上显示。

（3）触发控制：通过按键调节触发电平，设置触发条件，使得波形显示能够达到最佳效果。

设计合适的触发电路用于触发信号。

（4）数据存储和回放：设计按键和存储器用于保存和回放采集到的波形。

按下保存键后，将当前的波形数据保存到存储器中，按下回放键后，将存储器中的波形数据重新显示在屏幕上。

4. 使用方法使用该简易数字存储示波器，首先将信号源连接到示波器的输入端，然后通过按键进行触发电平的调节和扫描速度的设置。

在适当的触发条件下，示波器将开始采集并显示信号的波形。

当波形满足要求后，可以通过按键将波形数据保存到存储器中。

保存后的波形可以通过按键进行回放，重新显示在屏幕上。

5. 总结通过以上的设计和实现，可以得到一个简易的数字存储示波器。

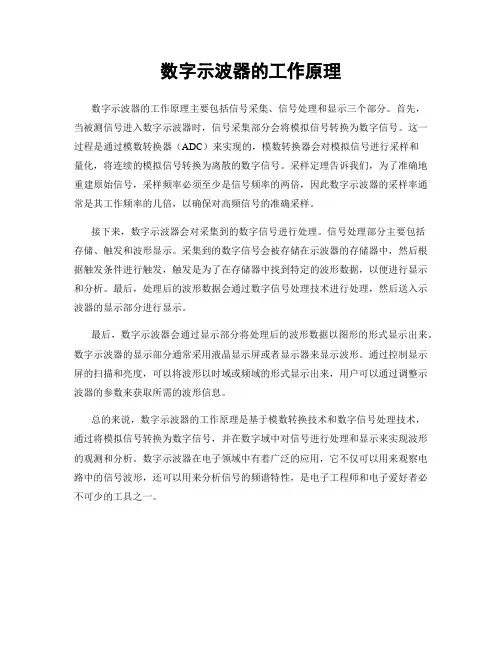

数字示波器的工作原理
数字示波器的工作原理主要包括信号采集、信号处理和显示三个部分。

首先，
当被测信号进入数字示波器时，信号采集部分会将模拟信号转换为数字信号。

这一过程是通过模数转换器（ADC）来实现的，模数转换器会对模拟信号进行采样和
量化，将连续的模拟信号转换为离散的数字信号。

采样定理告诉我们，为了准确地重建原始信号，采样频率必须至少是信号频率的两倍，因此数字示波器的采样率通常是其工作频率的几倍，以确保对高频信号的准确采样。

接下来，数字示波器会对采集到的数字信号进行处理。

信号处理部分主要包括
存储、触发和波形显示。

采集到的数字信号会被存储在示波器的存储器中，然后根据触发条件进行触发，触发是为了在存储器中找到特定的波形数据，以便进行显示和分析。

最后，处理后的波形数据会通过数字信号处理技术进行处理，然后送入示波器的显示部分进行显示。

最后，数字示波器会通过显示部分将处理后的波形数据以图形的形式显示出来。

数字示波器的显示部分通常采用液晶显示屏或者显示器来显示波形。

通过控制显示屏的扫描和亮度，可以将波形以时域或频域的形式显示出来，用户可以通过调整示波器的参数来获取所需的波形信息。

总的来说，数字示波器的工作原理是基于模数转换技术和数字信号处理技术，
通过将模拟信号转换为数字信号，并在数字域中对信号进行处理和显示来实现波形的观测和分析。

数字示波器在电子领域中有着广泛的应用，它不仅可以用来观察电路中的信号波形，还可以用来分析信号的频谱特性，是电子工程师和电子爱好者必不可少的工具之一。

数字存储示波器工作原理示波器工作原理数字存储示波器是2023年泰克公司针对中国市场推出的具备更多功能和更多性能的入门机型，截止2023年6月，TDS数字存储示波器系列凭借其在数字实时采样方面的性能表现，加上所具备的多样的分析功能和简洁直观的操作获得"全球zui受欢迎的示波器"称号，更累积销量达到15万台。

数字存储示波器定义数字存储示波器（Digital Storage oscilloscopes—DSO），所谓数字存储就是在示波器中以数字编码的形式来储存信号。

一般具有以下数字存储示波器特点：1.可以显示大量的预触发信息2.可以通过使用光标和不使用光标的方法进行全自动测量3.可以长期存储波形4.可以将波形传送到计算机进行储存或供进一步的分析之用5.可以在打印机或绘图仪上制作硬考贝以供编制文件之用6.可以把新采集的波形和操作人员手工或示波器全自动采集的参考波形进行比较7.可以按通过/不通过的原则进行判定8.波形信息可以用数学方法进行处理数字存储示波器工作原理数字存储示波器有别于一般的模拟示波器，它是将采集到的模拟电压信号转换为数字信号，由内部微机进行分析、处理、存储、显示或打印等操作。

这类示波器通常具有程控和遥控本领，通过GPIB接口还可将数据传输到计算机等外部设备进行分析处理。

其工作过程一般分为存储和显示两个阶段，在存储阶段，首先对被测模拟信号进行采样和量化，经A/D转换器转换成数字信号后，依次存入RAM中，当采样频率充分高时，就可以实现信号的不失真存储。

当需要察看这些信息时，只要以合适的频率把这些信息从存储器RAM中按原次序取出，经D/A转换和LPE滤波后送至示波器就可以察看的还原后的波形。

一般模拟示波器 CRT 上的 P31 荧光物质的余辉时间小于 1ms。

在有些情况下，使用 P7 荧光物质的 CRT 能给出大约 300ms 的余辉时间。

只要有信号照射荧光物质，CRT 就将不断显示信号波形。

数字示波器毕业设计数字示波器毕业设计在现代电子技术领域中，示波器是一种常用的测试仪器，用于观察和分析电信号的波形。

随着科技的不断进步，传统的模拟示波器已经逐渐被数字示波器所取代。

数字示波器具有更高的精度、更大的带宽和更多的功能，成为电子工程师日常工作中不可或缺的工具。

本文将探讨数字示波器的毕业设计，介绍其原理、设计思路和实现方法。

一、数字示波器的原理数字示波器的原理基于模拟信号的采样和数字信号的处理。

首先，模拟信号通过采样器进行采样，将连续的模拟信号转换为离散的数字信号。

然后，这些离散的数据通过数字信号处理器进行处理，包括存储、显示和分析。

最后，通过显示器将处理后的数字信号转换为可视化的波形图。

二、数字示波器的设计思路在进行数字示波器的毕业设计时，需要考虑以下几个方面的设计思路：1. 采样率和带宽：示波器的采样率和带宽是其性能的重要指标。

采样率决定了示波器对信号的采样精度，而带宽则决定了示波器能够显示的信号频率范围。

在设计过程中，需要根据实际需求确定采样率和带宽，并选择合适的模数转换器和数字信号处理器。

2. 存储和显示：示波器需要能够对采样的数据进行存储和显示。

存储器的容量和速度决定了示波器可以存储和处理的数据量，而显示器的分辨率和刷新率则决定了示波器显示波形的清晰度和流畅度。

在设计过程中，需要选择合适的存储器和显示器，并考虑存储和显示的算法和接口设计。

3. 波形分析：数字示波器不仅可以显示波形，还可以进行波形分析。

波形分析功能包括频谱分析、峰值检测、触发等，可以帮助工程师更好地理解和分析信号。

在设计过程中，需要选择合适的算法和接口，实现波形分析功能。

三、数字示波器的实现方法数字示波器的实现方法主要包括硬件设计和软件设计两个方面。

1. 硬件设计：硬件设计包括模数转换器、存储器、显示器、触发电路等的选型和接口设计。

在选型过程中，需要考虑采样率、带宽、存储容量、显示分辨率等指标，并选择合适的器件。

接口设计需要考虑数据传输的速度和稳定性，确保数据的准确性和可靠性。

数字存储示波器的基本原理数字存储示波器是一种电子测试仪器，它用于测量电信号的电压随时间变化的情况。

与模拟示波器相比，数字示波器具有更高的分辨率，更高的测量精度和更广的测量范围。

数字存储示波器的基本原理是将输入信号转换为数字信号进行处理和显示。

它包括三个主要组成部分：输入部分，信号处理部分和显示部分。

输入部分输入部分是数字存储示波器的首要部分，它包括测量输入信号的通道和信号采样系统。

通道的作用是测量输入信号并将其转换为电压信号，传输到信号采样系统进行数字化处理。

数字存储示波器通常具有多个通道以便于同时测量不同的信号。

信号采样系统的作用是将输入信号转换为数字信号进行处理。

数字存储示波器采用模拟-数字转换器（ADC）将输入信号转换为数字信号，然后将其存储在内存中，以便后续处理和显示。

信号处理部分信号处理部分的作用是对采集到的信号进行处理以提取有用的信息。

它通常包括信号预处理、信号分析和信号处理。

信号预处理的作用是对输入信号进行滤波和放大以提高信噪比并增强信号。

数字存储示波器通常具有多种滤波器，可根据不同的应用需求进行选择。

信号分析的作用是对输入信号进行分析以检测信号的特征。

数字存储示波器通常配有多种分析工具，如频谱分析、升降沿时间、周期计数和电压幅度测量等等。

信号处理的作用是对输入信号进行数字处理以产生有用的结果。

数字存储示波器通常具有多种处理算法，如傅里叶变换、微分和积分等等。

显示部分显示部分的作用是将处理后的信号显示在屏幕上以供用户观察和记录。

数字存储示波器通常具有高分辨率的液晶显示器，可以轻松地显示曲线图形、数据表格、统计图表和波形储存等等。

总之，数字存储示波器是一种基于数字信号处理技术的高精度测量仪器。

它具有广泛的用途，在电子工程、通信工程、计算机工程等领域都有应用。

简易数字存储示波器摘要本简易数字存储示波器由信号输入电路、数据采集与存储电路、A/D与转D/A换电路以及AT89C51单片机系统组成。

本仪器利用软件的强大功能，配合普通示波器可以实现任意波形输入信号的单次触发存储显示、存储回放，并按要求进行了扫描速度和垂直灵敏度的档位设置，波形显示无明显失真。

关键词：简易采集存储单片机转换电路一、方案设计与比较论证数字存储示波器的一般设计原理是：先用A/D转换器将被测信号数字化，并写入数字存储器，在需要显示时，再从存储器中读出，经过D/A转换器还原为模拟信号，送到示波器的相应输入口。

1．模拟通道：系统需要对模拟信号的实时采集存储，模拟通道的性能直接影响系统的性能。

方案一：利用集成放大器AD524组成模拟通道。

考虑到本题目的要求，垂直灵敏度的档位不是很多。

可以利用AD公司生产的AD524，其组成的差分放大器，外电路简单，可以实现本题要求，但其价格非常高，用在此处性价比不是太高，所以不采用此电路。

方案二：利用模拟开关和运算放大器组成增益可控的放大器，这样可以较为方便的控制增益，可以利用较少的级数达到较好的要求，这样有利于减少误差便于逐级累加。

本电路采用常用集成电路，电路非常成熟，性价比高，所以本电路采用了该方案。

2、控制模块方案论证方案一：采用大规模可编程逻辑器件作为系统的控制核心。

目前，大规模可编程逻辑器件容量不断增大，速度不断提高，且多具有ISP 功能，也可以在不改变硬件电路的情况下改变功能。

但其对数据的采集速率要求较高，对数据的处理相对较弱，必须使用高速大规模可编程逻辑器件作为控制核心。

普通的可编程逻辑器件难以满足对采样速率的要求。

高速可编程逻辑器件时钟频率不过几十兆，其价格昂贵，普及程度不高。

考虑到以上因素，没有采用此方案方案二：利用现在较为流行的单片机控制高速A/D转换器和RAM实现高速数据采集。

单片机虽速度不是特别快，但使用较少的外围器件就可以实现复杂的逻辑和时序控制功能，是较为理想的方案，所以本电路采用该方案。

数字存储示波器的工作原理
数字存储示波器是一种用于观察和测量电信号波形的仪器。

它的工作原理基于将输入信号转换为数字形式进行存储和处理。

首先，输入信号进入示波器的输入通道。

输入通道通常包括电压放大器和模数转换器。

电压放大器用于放大输入信号的幅度，以适应示波器的输入范围。

模数转换器将模拟输入信号转换为数字形式，即将连续的模拟信号转换为离散的数字信号。

一旦信号被转换为数字形式，它将被存储在示波器的内存中。

示波器的内存由多个存储单元组成，每个存储单元可以存储一个数字样本。

这些样本按照时间顺序存储，以便后续的显示和分析。

在存储过程中，示波器通常会使用触发功能来确定存储的起点。

触发功能让示波器在满足特定触发条件时进行存储，以确保准确地捕捉到有关信号的相关信息。

一旦信号被存储在示波器中，它可以被显示在示波器的屏幕上。

示波器使用数字到模拟转换器将存储的数字信号转换为模拟信号，以便能够在屏幕上以波形的形式显示出来。

这样，用户可以直观地观察信号的形态，如幅度、频率、相位等。

此外，数字存储示波器还提供了丰富的测量和分析功能。

用户可以利用这些功能来测量信号的各种参数，如峰值、峰峰值、周期、占空比等。

数字存储示波器还可以进行数学运算、频谱分析、存储和回放等操作，以满足不同应用领域的需求。

总之，数字存储示波器通过将输入信号转换为数字形式进行存储和处理，实现了对电信号波形的可视化观察和精确测量。

它的工作原理基于电信号的采样、存储和显示，以及提供各种测量和分析功能，为电子工程师和科研人员提供了强大的工具。

数字示波器的原理与使用示波器一般分为模拟示波器和数字示波器；在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。

而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。

数字存储示波器是20世纪70年代初发展起来的一种新型示波器。

这种类型的示波器可以方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。

数字存储示波器的出现使传统示波器的功能发生了重大变革。

【实验目的】1、了解数字式示波器的基本原理；2、学习数字式示波器的基本使用方法；3、使用数字示波器观测信号波形和李萨如图形。

【实验仪器】SDS1072CNL数字示波器，SIN一2300A系列双轨道DDS信号发生器【仪器介绍】SDS1072CNL数字示波器的前面板功能介绍见图4-11-7所示。

1.电源开关2.菜单开关3.万能旋钮4.功能选择键5.默认设置6.帮助信息7.单次触发8.运行/停止控制9.波形自动设置10.触发系统11.探头元件12.水平控制系统13.外触发输入端14.垂直控制系统15.模拟通道输入端16.打印键17.菜单选项B Host图4-11-7数字示波器的前面板1、垂直控制可以使用垂直控制来显示波形(按CH1或CH2)、调整垂直刻度(V-mV)和位置(Position)。

每个通道都有单独的垂直菜单。

每个通道都能单独进行设置。

1.CH1、CH2：模拟输入通道。

两个通道标签用不同颜色标识，且屏幕中波形颜色和输入通道连接器的颜色相对应。

按下通道按键可打开相应通道及其菜单，连续按下两次可关闭该通道。

2.MATH：按下该键打开数学运算菜单，可进行加、减、乘、除、FFT运算。

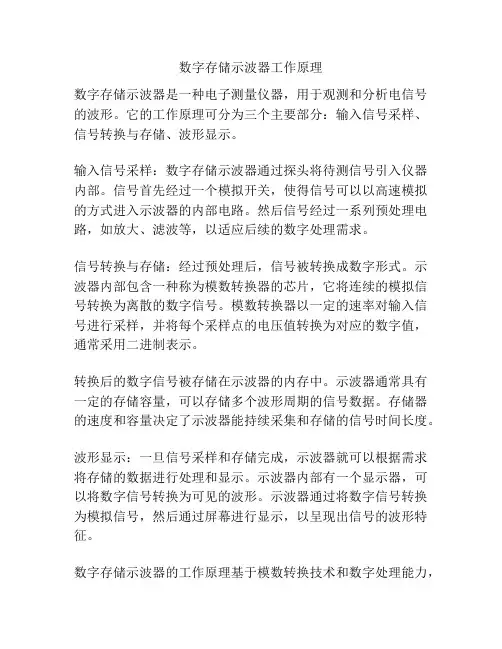

数字存储示波器工作原理
数字存储示波器是一种电子测量仪器，用于观测和分析电信号的波形。

它的工作原理可分为三个主要部分：输入信号采样、信号转换与存储、波形显示。

输入信号采样：数字存储示波器通过探头将待测信号引入仪器内部。

信号首先经过一个模拟开关，使得信号可以以高速模拟的方式进入示波器的内部电路。

然后信号经过一系列预处理电路，如放大、滤波等，以适应后续的数字处理需求。

信号转换与存储：经过预处理后，信号被转换成数字形式。

示波器内部包含一种称为模数转换器的芯片，它将连续的模拟信号转换为离散的数字信号。

模数转换器以一定的速率对输入信号进行采样，并将每个采样点的电压值转换为对应的数字值，通常采用二进制表示。

转换后的数字信号被存储在示波器的内存中。

示波器通常具有一定的存储容量，可以存储多个波形周期的信号数据。

存储器的速度和容量决定了示波器能持续采集和存储的信号时间长度。

波形显示：一旦信号采样和存储完成，示波器就可以根据需求将存储的数据进行处理和显示。

示波器内部有一个显示器，可以将数字信号转换为可见的波形。

示波器通过将数字信号转换为模拟信号，然后通过屏幕进行显示，以呈现出信号的波形特征。

数字存储示波器的工作原理基于模数转换技术和数字处理能力，
相比传统的模拟示波器，它具有更高的测量精度、灵活的信号处理功能和便捷的数据存储与读取能力。

这使得数字存储示波器成为现代电子测量领域中不可或缺的重要工具。

数字存储示波器实验报告数字存储示波器实验报告引言：示波器是电子工程师和科学家在测量和分析电信号时不可或缺的工具。

传统的示波器使用模拟技术，但随着技术的发展，数字存储示波器逐渐取代了传统示波器的地位。

数字存储示波器通过将信号转换为数字形式进行处理和存储，具有更高的精确度和更多的功能。

本实验旨在探究数字存储示波器的原理和应用。

一、实验目的本实验旨在：1.了解数字存储示波器的原理和工作方式；2.掌握数字存储示波器的基本操作方法；3.熟悉数字存储示波器的应用场景。

二、实验原理数字存储示波器是通过将输入信号转换为数字形式进行处理和存储的。

它由输入部分、采样部分、数字处理部分和显示部分组成。

1.输入部分输入部分负责接收待测信号，并将其转换为电压形式。

通常使用探头将待测信号与示波器连接，探头会将信号转换为与示波器输入电路兼容的电压信号。

2.采样部分采样部分负责对输入信号进行采样。

数字存储示波器通过采样率来确定每秒采样的次数。

采样率越高，示波器对信号的还原能力越好。

3.数字处理部分数字处理部分负责将模拟信号转换为数字信号，并进行处理和存储。

它包括模数转换器（ADC）和数字信号处理器（DSP）。

ADC将模拟信号转换为数字信号，DSP对数字信号进行处理和存储。

4.显示部分显示部分负责将处理后的数字信号转换为可视化的波形图。

数字存储示波器通常使用液晶显示屏或计算机显示屏来显示波形图。

三、实验步骤1.连接示波器和待测信号：将示波器的探头连接到待测信号源上，确保连接正确且稳定。

2.设置示波器参数：打开示波器，并根据需要设置采样率、时间基准、触发模式等参数。

这些参数将影响示波器对信号的采样和显示。

3.观察波形图：示波器将采样和处理后的信号转换为波形图显示在屏幕上。

通过观察波形图，可以分析信号的频率、振幅、相位等特征。

4.测量信号参数：示波器可以提供多种测量功能，如测量频率、周期、峰峰值、有效值等。

根据需要选择相应的测量功能，并进行测量。

数字示波器的工作原理
首先，数字示波器通过电压探头将被测信号转换成电压信号，
并将其输入到模拟-数字转换器（ADC）中进行数字化处理。

ADC将
连续的模拟信号转换成离散的数字信号，这样就可以在数字系统中
进行处理。

数字化的信号可以通过采样定理来还原原始信号，因此
数字示波器可以准确地显示被测信号的波形。

其次，数字示波器会将采集到的数字信号存储在内部存储器中，以便后续的显示和分析。

存储器的大小决定了数字示波器可以存储
的波形数据量，一般来说，存储器越大，可以存储的波形数据越多，时间分辨率越高。

数字示波器可以通过触发功能来选择存储特定条
件下的波形数据，以便进行详细的分析和观察。

最后，数字示波器会将存储的波形数据通过数字-模拟转换器（DAC）转换成模拟信号，并将其显示在屏幕上。

通过控制屏幕的扫
描速度和触发方式，可以实现不同时间尺度下的波形显示。

数字示
波器的屏幕可以同时显示多个波形，这样可以方便用户对不同信号
进行比较和分析。

总的来说，数字示波器的工作原理是将模拟信号转换成数字信
号进行处理和存储，然后再将数字信号转换成模拟信号进行显示。

数字示波器具有高精度、高灵敏度、大带宽等优点，广泛应用于电子、通信、医疗等领域。

希望通过本文的介绍，可以让大家对数字示波器的工作原理有一个更加清晰的认识。

存储示波器的工作原理
示波器是一种用于观察电信号波形的仪器。

它可以将电信号转换成可见的波形，并通过光电转换器将其显示在屏幕上。

示波器的工作原理是基于信号采样和图像显示的技术。

具体来说，示波器的工作原理可以分为以下几个步骤：
1. 信号采集：示波器通过探头将待测信号与仪器连接。

探头会将电信号转换成电压信号，并传送到示波器的输入电路中。

2. 信号解调：示波器接收到输入信号后，会对信号进行放大、滤波和解调等处理。

这些处理旨在提高信号的可观测性和准确性。

3. 信号采样：示波器会对输入信号进行周期性采样。

采样过程中，示波器会在一定的时间间隔内对信号进行取样，以获取信号在不同时间点的电压数值。

4. 数字化处理：示波器会将采样到的模拟信号转换成数字信号。

这个过程一般是通过数模转换器来完成的。

数字化处理可以使示波器具备更高的分辨率和精确度。

5. 数据存储：示波器会将采样到的数字信号存储在内部存储器中，以备将来显示和分析。

6. 波形显示：示波器会将存储的数据通过光电转换器转换成可见的波形，并通过屏幕显示出来。

用户可以通过调节示波器的
触发、时间和电压尺度等参数，以获得所需的波形。

总的来说，示波器的工作原理是将输入信号转换成数字信号，并通过波形显示技术在屏幕上显示出来。

这使得用户可以直观地观察和分析电信号的波形特征，从而进行相应的研究和调试工作。

数字存储示波器（DSO）的原理什么是数字存储示波器？数字存储示波器是一种电子测试设备，它们用来测量不同信号的电压，频率，时间周期。

它们能够捕捉和存储观察到的波形，然后在计算机上进行分析以确定电路中的问题。

数字存储示波器也被称为数字示波器或计算机示波器。

数字存储示波器的工作原理数字存储示波器是数字和模拟技术的结合体。

它通过将输入的信号进行采样并将其转换为数字信号来确保精确度。

这个数字信号是经过时间基准以及放大和叠加处理的信号，然后被保存在矩阵中。

这个矩阵是由内存芯片组成的，存储了多个采样周期的信息。

这些数据通过处理单元进行处理，以实现滤波和快速傅里叶变换，最终在计算机上显示出波形。

一般数字存储示波器采用两种不同的采样方式：实时采样（Real-time Sampling）和等效采样（Equivalent Sampling）。

实时采样实时采样是一种捕获连续波形的方法。

示波器能够捕获一定时间内的实时波形，这个时间取决于示波器的带宽。

示波器先将信号输入一个模数转换器（ADC）转换为数字信号，这个数字信号被保存在内存中。

示波器能够记录每个数字信号，并快速通过电脑将这些数字信号转换为波形。

该技术能够捕获低频波形，也能够以更高的速度捕获高频波形。

等效采样等效采样的主要目的是捕获观察到的信号及其细节。

示波器只会在输入信号的上升和下降边缘上进行采样，这个采样速率与示波器的带宽无关。

该技术也可称为工作于等效时基下（equivalent-time base）的示波器。

数字存储示波器的优点数字存储示波器相对于模拟示波器具有如下优点：•数字示波器能够准确地捕捉到瞬态信号，因为它们以数字形式的形式存储它们。

•数字示波器可以存储大量的数据，并使用计算机处理这些数据以获得更好的分析结果。

•数字示波器的操作更加方便，菜单式用户界面是数字存储示波器界的标准，使操作更加方便。

数字存储示波器的应用数字存储示波器是一种多功能测试仪器，可用于多种应用，包括电气和电子测试、医学诊断、声学资源管理以及音视频生产等。

数字存储示波器的原理是怎样的数字存储示波器是一种广泛应用于电子测试中的仪器，它可以用于信号测量、分析、记录和显示。

数字存储示波器通过将输入的模拟信号转换成数字信号，然后在数字存储器中记录并对其进行处理，在数码转换器输出端再将数字信号转换为模拟信号进行显示。

下面将对数字存储示波器的原理进行详细讲解。

数字存储示波器的工作原理数字存储示波器的工作原理可以分为三个主要部分：信号采集、数字转换和显示。

信号采集信号采集是数字存储示波器中的第一个主要部分。

在采集信号时，示波器的输入端会接收到模拟信号，然后将信号放大后，通过一个模拟到数字转换器（ADC）进行数字化处理。

模拟到数字转换器将模拟信号按照一定的时间间隔进行采样，并将采样值转换为数字形式。

数字转换数字转换是数字存储示波器的第二个主要部分。

在此过程中，数字存储示波器会将数字信号存储到内存中，同时对其进行数字信号处理，包括滤波、频谱分析、傅里叶变换等操作。

数字信号处理对于分析和显示信号至关重要，它可以帮助用户更好地理解数据，并发现信号的重要特征。

显示显示是数字存储示波器的最后一个主要步骤。

在显示过程中，数字存储示波器会将处理后的数字信号转换为模拟信号进行显示。

这些模拟信号可被显示器解码，使用户能够更直观地了解信号的属性。

通过显示，还可以进一步识别并排除信号中的问题和故障。

数字存储示波器的优势相对于模拟示波器，数字存储示波器具有以下优势：更高精度数字存储示波器可以将模拟信号进行数字化处理，以更高的精度记录和显示信号的变化。

更方便的信号处理数字存储示波器中集成了大量的信号处理算法，并且可以对数码信号进行滤波、傅里叶变换等操作，更方便地提取和分析信号特征。

更强的稳定性数字存储示波器中使用的数字芯片和数字存储器都具备很高的稳定性和可重复性，因此数字存储示波器很少需要进行校准和调整。

更大的便携性数字存储示波器本身非常轻便小巧，便于携带和移动，更加适合现场测试和实验。

存储示波器的原理
示波器的工作原理主要基于电荷的积累和放电，以及电压信号的测量和显示。

示波器主要由以下组成部分构成：垂直放大器、水平系统、时间基准系统和显示系统。

1. 垂直放大器：垂直放大器是用来放大电压信号的部分。

示波器通常有多个通道的垂直放大器，每个通道都有一个放大倍数选择器，用于调整信号的放大倍数。

放大器可以选择不同的输入耦合方式，包括直流耦合、交流耦合和高频耦合，以适应不同的信号类型和频率范围。

2. 水平系统：水平系统用于控制示波器的时间轴，即水平扫描线的移动速度。

示波器的水平系统通常由一个触发器和一个时间基准组成。

触发器可以设置在输入信号的特定点触发水平扫描线的移动。

时间基准提供参考时钟信号，用于控制水平系统的扫描速度。

3. 时间基准系统：时间基准系统用于确定示波器的时间分辨率。

它通常由一个晶体振荡器和一个频率计组成。

晶体振荡器提供稳定的高频时钟信号，频率计用于测量晶体振荡器的频率并显示出来。

4. 显示系统：显示系统用于将测量到的电压信号在屏幕上进行显示。

示波器通常采用CRT（阴极射线管）或LCD（液晶显示器）作为显示器，可以显示出电
压随时间变化的波形图。

显示系统还可以进行一些基本的测量和分析，如测量峰-峰值、频率、相位等。

示波器的工作原理是将输入电压信号分成若干个时间片段，并根据信号的幅度在相应的时间点上绘制出曲线，从而形成波形图。

通过触发器的设置，可以将波形图的起始点固定在某个特定的位置上，使观察和分析波形信号更加方便。

数字存储示波器原理
数字存储是在示波器中以数字编码的形式来贮存信号。

当信号进入数字存储示波器，或称DSO 以后，在信号到达CRT 的偏转电路之前，示波器将按一定的时间间隔对信号电压进行采样。

然后用一个模/数变换器（ADC）对这些采样值进行变换从而生成代表每一个采样电压的二进制字。

这个过程称为数字化。

数字存储示波器有别于一般的模拟示波器，它是将采集到的模拟电压信号转换为数字信号，由内部微机进行分析、处理、存储、显示或打印等操作。

这类示波器通常具有程控和遥控能力，通过GPIB接口还可将数据传输
到计算机等外部设备进行分析处理。

数字存储示波器以数字形式存储信号波形，再作显示，因此波形可稳定保留在显示屏上，供使用者分析。

数字存储示波器中的微处理器可对记录波形作自动计算，在显示屏上同时显示波形的峰－峰值、上升时间、频率甚至均方根值等。

通过计算机接口可将波形送至打印机或计算机作进一步处理。
