中间继电器实验作业指导书一、实验目的中间继电器种类很多，目前国内生产的就有二十多个系列，数百种产品。
本实验选择了具有代表性的三个系列中的四种中间继电器进行实验测试，希望能通过本次实验熟悉中间继电器的实际结构、工作原理、基本特性，掌握对各类中间继电器的测试和调整方法。
二、预习与思考1、为什么目前在一些保护屏上广泛采用DZ-30B系列中间继电器，它与DZ-10系列中间继电器比较有那些特点？2、具有保持绕组的中间继电器为什么要进行极性检验？如何判明各绕组的同极性端子。
3、使用中间继电器一般根据哪几个指标进行选择？4、发电厂、变电所的继电保护及自动装置中常用哪几种中间继电器？三、原理说明DZ-30B、DZB-10B、DZS-10B系列中间继电器用于直流操作的各种继电保护和自动控制线路中，作为辅助继电器以增加接点数量和接点容量。
1、DZ-30B 为电磁式瞬时动作继电器。
当电压加在线圈两端时，衔铁向闭合位置运动，此时常开触点闭合，常闭触点断开。
断开电源时，衔铁在接触片的反弹力下，返回到原始状态，常开触点断开，常闭触点闭合。
继电器内部接线见图4-1图4-1 DZ-30B 中间继电器内部接线图2、DZB-10B 系列是具有保持绕组的中间继电器，它基于电磁原理工作，按不同要求在同一铁芯上绕有两个以上的线圈，其中DZB-11B 、12B 、13B 为电压启动、电流保持型；DZB-14B 为电流启动、电压保持型。
该继电器为瞬时动作继电器。
当动作电压（或电流）加在线圈两端时，衔铁向闭合位置运动，此时，常开触点闭合，常闭触点断开，断开启动电源时，由于电压（或电流）保持绕组的磁场的存在所以衔V 12345618171615141310DZ-31B 三 常开触点三转换触点1211987V 1245618171615141310DZ-32B 六常开触点1211987铁仍然闭合，只有保持绕组断电后，衔铁在接触片的反弹力作用下返回到原始状态，常开触点断开，常闭触点闭合。
电磁型继电器实验报告电磁型继电器实验报告引言电磁型继电器是一种常见的电控制器件，广泛应用于电力系统、自动化控制以及通信领域。
本实验旨在通过实际操作，深入了解电磁型继电器的工作原理、特性以及应用。
一、实验目的本实验的主要目的是：1. 了解电磁型继电器的基本结构和工作原理；2. 掌握电磁型继电器的特性参数测试方法；3. 研究电磁型继电器的应用场景。
二、实验仪器与材料1. 电磁型继电器；2. 直流电源；3. 万用表；4. 开关。
三、实验步骤1. 连接电路：将直流电源的正极与电磁型继电器的一个端子相连，将直流电源的负极与电磁型继电器的另一个端子相连。
2. 测量电流：使用万用表测量通过电磁型继电器的电流。
3. 测量电压：使用万用表测量电磁型继电器两端的电压。
4. 测试特性参数：通过改变直流电源的电压，记录电磁型继电器的吸合电流和释放电流，绘制电磁型继电器的特性曲线。
5. 观察工作状态：通过改变直流电源的电压，观察电磁型继电器的工作状态，包括吸合和释放。
四、实验结果与分析1. 电磁型继电器的特性曲线：根据实验数据绘制的特性曲线显示了电磁型继电器的吸合电流和释放电流随电压的变化关系。
从曲线可以看出，随着电压的增加，吸合电流逐渐增大，释放电流逐渐减小。
这说明电磁型继电器对电压的响应是非线性的，存在一个临界值，当电压超过该值时，继电器才能吸合。
2. 工作状态观察：在实验过程中，通过改变直流电源的电压，我们可以观察到电磁型继电器的工作状态。
当电压低于临界值时，继电器保持释放状态；当电压超过临界值时，继电器吸合。
这种特性使得电磁型继电器在电路中可以起到开关的作用。
五、实验总结通过本次实验，我们深入了解了电磁型继电器的工作原理和特性。
实验结果表明，电磁型继电器对电压的响应是非线性的，存在一个临界值。
在实际应用中，我们可以根据电磁型继电器的特性曲线，选择合适的电压来控制继电器的工作状态。
电磁型继电器在电力系统、自动化控制以及通信领域有着广泛的应用，对于实现电路的开关控制具有重要意义。

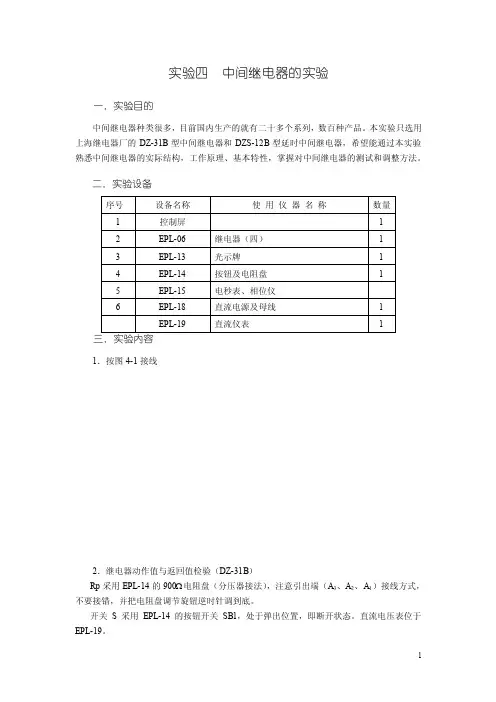

实验四中间继电器的实验一．实验目的中间继电器种类很多，目前国内生产的就有二十多个系列，数百种产品。
本实验只选用上海继电器厂的DZ-31B型中间继电器和DZS-12B型延时中间继电器，希望能通过本实验熟悉中间继电器的实际结构，工作原理、基本特性，掌握对中间继电器的测试和调整方法。
二．实验设备三．实验内容1．按图4-1接线2．继电器动作值与返回值检验（DZ-31B）Rp采用EPL-14的900 电阻盘（分压器接法），注意引出端（A3、A2、A1）接线方式，不要接错，并把电阻盘调节旋钮逆时针调到底。
开关S采用EPL-14的按钮开关SB1，处于弹出位置，即断开状态。
直流电压表位于EPL-19。
（1）动作电压U d的测试合上220V直流电源船型开关和按钮开关SB1，顺时针调节可变电阻Rp使输出电压从最小位置慢慢升高，并同时观察直流电压表的读数和光示牌的动作情况。
当光示牌由灭变亮时，说明继电器动作，然后打开开关S，再瞬时合上开关S，看继电器能否动作。
如不能动作，调节可变电阻R加大输出电压。
在给继电器突然加入电压时，使衔铁完全被吸入的最低电压值，即为动作电压值U dj= V（2）返回电压U fj的测试渐渐调节可变电阻Rp降低输出电压，使电压降低到触点开启，即继电器的衔铁返回到原来位置的最高电压即为U fj= V。
3．．继电器动作值与返回值检验（DZS-12B）按图4-1接线，继电器为DZS-12B，重复上述步骤，分别测出DZS-12B的动作电压值U dj和返回值U fj。
3．中间继电器动作时间的测量（DZ-31B）中间继电器的动作时间即为中间继电器得电到它刚动作的时间。
实验接线为图4-2。
要求在测试时操作开关应保证触点同时接触与断开，以减少测量误差，SB1为EPL-14上的操作按钮。
按图4-2接好线后，合上220V直流电源船型开关和按钮开关SB1，顺时针调节可变电阻Rp使输出电压从最小位置慢慢升高到220V，然后打开开关S。
实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。
二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。
三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。
返回电流I f.j及返回系数K f。
1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。
中间继电器技术参数
中间继电器是一种电子控制器件，其技术参数主要包括以下几个方面：
1. 额定电压：指中间继电器能够正常工作的电压范围，一般有直流和交流两种类型。
2. 动作电压：指使中间继电器线圈励磁的电压，一般在额定电压的
70%\~75%之间。
3. 返回电压：指使中间继电器线圈失磁的电压，一般不小于额定电压的10%。
4. 动作时间：指在额定电压下，中间继电器从开始动作到完全吸合所需的时间。
5. 返回时间：指在额定电压下，中间继电器从释放开始到完全释放所需的时间。
6. 触点容量：指中间继电器触点能够承受的负载电流和电压。
一般而言，触点长期允许接通电流为5A，断开容量在电压不超过250V、电流不超过1A、时间常数为5ms±的直流有感负荷电路中为50W，在电压不超过250V、电流不超过5A、功率因数为cosΦ=±的交流电路中为500VA。
7. 功率消耗：指中间继电器在工作过程中所消耗的功率。
一般而言，直流中间继电器不大于5W，交流中间继电器不大于5VA。
8. 电气寿命：指中间继电器在正常负荷下，线圈吸合次数不低于1万次。
此外，还有绝缘电阻、耐压等参数，具体要求应符合相关国家和行业标准。
在实际应用中，需要根据具体的使用环境和要求选择合适的中间继电器型号和规格。

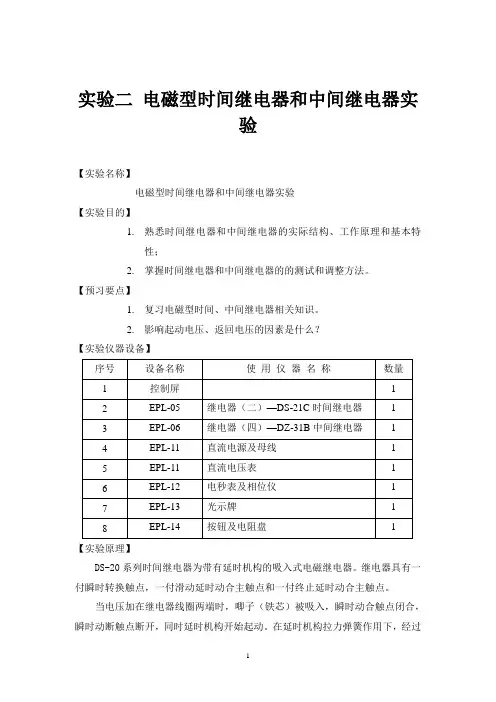

实验二电磁型时间继电器和中间继电器实验【实验名称】电磁型时间继电器和中间继电器实验【实验目的】1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2.掌握时间继电器和中间继电器的的测试和调整方法。
【预习要点】1.复习电磁型时间、中间继电器相关知识。
2.影响起动电压、返回电压的因素是什么？【实验仪器设备】【实验原理】DS-20系列时间继电器为带有延时机构的吸入式电磁继电器。
继电器具有一付瞬时转换触点，一付滑动延时动合主触点和一付终止延时动合主触点。
当电压加在继电器线圈两端时，唧子（铁芯）被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。
在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。
再经过一定时间后，终止触点闭合。
从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。
当线圈断电时，唧子和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。
DS-20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制进行动作。
中间继电器，用于继电保护与自动控制系统中传递中间信号，以增加触点的数量及容量。
【实验内容】1．时间继电器的动作电流和返回电流测试实验接线见图2-1，选用EPL-05挂箱的DS-21型继电器，整定范围（0.25-1.25s）。
Rp采用EPL-14的900 电阻盘（分压器接法），注意图2-1中Rp的引出端（A3、A2、A1）接线方式，不要接错，并把电阻盘调节旋钮逆时针调到底。
开关S采用EPL-14的按钮开关SB1，处于弹出位置，即断开状态。
直流电压表位于EPL-19。
图2-1 时间继电器动作电压、返回电压实验数字电秒表的使用方法：“启动”两接线柱接通，开始计时，“停止”两接线柱接通，结束计时。
（1）动作电压U的测试d合上220V直流电源船型开关和按钮开关SB1，顺时针调节可变电阻Rp使输出电压从最小位置慢慢升高，并观察直流电压表的读数。

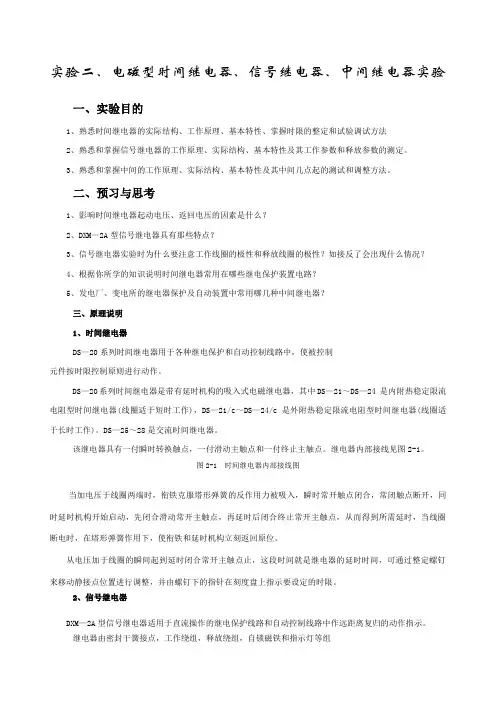

实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。
3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。
二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么？2、DXM—2A型信号继电器具有那些特点？3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？三、原理说明1、时间继电器DS—20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS—21～DS—24 是内附热稳定限流电阻型时间继电器(线圈适于短时工作)，DS—21/c～DS—24/c是外附热稳定限流电阻型时间继电器(线圈适于长时工作)。
DS—25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1。
图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
2、信号继电器DXM—2A型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。
（2）了解继电保护测试仪的功能和使用方法。
二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。
四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。
2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。
五、实验内容和要求1、电流继电器起动电流，返回电流实验。
1.1、实验接线如图（一）熟悉继电器额定参数。
·按图接线。
·请老师检查接线。
·按附录I 有关章节所述，打开测试仪电源。
·在测试仪人-机对话界面设置各量。
·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。
使继电器刚好能动作的最小电流即为动作电流dz I 。
注意：测试过程中电流步长值要适当（0.01A 数量级）。
起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。
当线圈串联时，其动作值的范围即为刻度盘上所示的值。
当线圈并联时，其动作值为刻度盘上值的两倍。
电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。
1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。
1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。
h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。
实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。
3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。
二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么？2、DXM—2A 型信号继电器具有那些特点？3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？三、原理说明1、时间继电器DS—20 系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21〜DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C〜DS— 24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25〜28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限2、信号继电器DXM—2A型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
电磁型电流继电器和电压继电器实验作业指导书实验名称：电磁型电流继电器和电压继电器实验作业指导书一、实验目的本实验旨在通过实际操作，掌握电磁型电流继电器和电压继电器的原理、结构和工作特性，提高学生对继电器的理论知识的理解和实践能力。
二、实验器材和材料1. 电源：直流电源、交流电源2. 电流表、电压表、万用表3. 电磁型电流继电器、电压继电器4. 电阻箱、电容器、电感器5. 连接线、插头、插座等三、实验原理1. 电磁型电流继电器原理：电磁型电流继电器是一种利用电磁吸引力产生动作力，控制大电流的开关装置。
当通过电磁绕组的电流达到一定值时，产生的磁场将吸引铁芯，使其动作，从而实现开关的闭合或断开。
2. 电压继电器原理：电压继电器是一种利用电压信号控制输出电路的装置。
当输入电压达到设定值时，继电器内部的电路将闭合或断开，从而控制外部电路的通断。
四、实验步骤1. 实验前准备：- 将实验器材准备齐全，并检查是否完好。
- 将电源接入实验台，确保电源工作正常。
- 将电流表、电压表、万用表等测量仪器连接好。
2. 实验电磁型电流继电器：- 将电磁型电流继电器连接至电路中，注意正确连接继电器的线路。
- 调节直流电源的电压，逐渐增加电流，观察继电器的动作情况。
- 记录电流和继电器动作的关系，绘制电流-动作曲线。
3. 实验电压继电器：- 将电压继电器连接至电路中，注意正确连接继电器的线路。
- 调节交流电源的电压，逐渐增加电压，观察继电器的动作情况。
- 记录电压和继电器动作的关系，绘制电压-动作曲线。
4. 实验数据处理与分析：- 根据实验记录的数据，绘制电流-动作曲线和电压-动作曲线。
- 分析曲线特点，探讨电流继电器和电压继电器的工作特性。
- 讨论实验结果与理论知识的一致性，总结实验的主要结论。
五、实验注意事项1. 实验时应注意安全，避免触电和短路等危险情况。
2. 实验器材使用前应进行检查，确保无损坏和故障。
3. 操作仪器时应轻拿轻放，避免碰撞和损坏。
中间信号继电器试验报告一、实验目的1.了解中间继电器和信号继电器的基本原理；2.掌握中间继电器和信号继电器的参数检测方法；3.学会使用实验仪器和设备进行中间继电器和信号继电器的测试。
二、实验仪器和设备1.耐压测试仪；2.继电器测试仪；3.示波器；4.电压表和电流表；5.多用表。
三、实验原理1.中间继电器工作原理：中间继电器是通过继电器的电磁原理控制一个或多个辅助触点的开闭。
当继电器的控制回路施加电压时，使得继电器的电磁铁被激励，电磁铁上的活动铁芯被吸引产生的吸力将推动继电器的动触点闭合，从而切换主触点的状态。
2.信号继电器工作原理：信号继电器一般分为电磁信号继电器和固态信号继电器。
电磁信号继电器的工作原理和中间继电器相似，通过激励电磁铁来控制触点开闭；固态信号继电器则通过半导体器件实现对控制信号的放大和隔离。
四、实验步骤1.测量中间继电器的参数：1）使用继电器测试仪检测中间继电器的电阻值、容量值等参数；2）使用耐压测试仪检测中间继电器的绝缘电阻及漏电流；3）通过接通电路和触发中间继电器，检测其工作状态是否正常。
2.测量信号继电器的参数：1）使用多用表检测信号继电器的电压和电流；2）通过接通电路和触发信号继电器，观察其触点状态及工作可靠性。
3.使用示波器观察信号继电器工作过程中的波形变化情况。
五、实验结果和分析经过实验测量，中间继电器的电阻值、容量值等参数都符合设计要求，绝缘电阻及漏电流也在可接受范围内，中间继电器的工作状态正常。
信号继电器的电压和电流也符合设计要求，触点状态可靠。
通过示波器观察信号继电器工作过程中的波形变化情况，可以发现信号继电器在其激励信号施加时，触点迅速切换状态，工作稳定可靠。
六、实验结论本实验通过测量中间继电器和信号继电器的参数，对其工作状态进行检测，并通过示波器观察信号继电器工作过程中的波形变化情况。
实验结果表明，所测试的中间继电器和信号继电器均符合设计要求，工作状态正常，具有较好的电阻、容量、绝缘和波形特性。
中间继电器实验作业指导书一、实验目的中间继电器种类很多，目前国内生产的就有二十多个系列，数百种产品。
本实验选择了具有代表性的三个系列中的四种中间继电器进行实验测试，希望能通过本次实验熟悉中间继电器的实际结构、工作原理、基本特性，掌握对各类中间继电器的测试和调整方法。
二、预习与思考1、为什么目前在一些保护屏上广泛采用DZ-30B系列中间继电器，它与DZ-10系列中间继电器比较有那些特点？2、具有保持绕组的中间继电器为什么要进行极性检验？如何判明各绕组的同极性端子。
3、使用中间继电器一般根据哪几个指标进行选择？4、发电厂、变电所的继电保护及自动装置中常用哪几种中间继电器？三、原理说明DZ-30B、DZB-10B、DZS-10B系列中间继电器用于直流操作的各种继电保护和自动控制线路中，作为辅助继电器以增加接点数量和接点容量。
1、DZ-30B 为电磁式瞬时动作继电器。
当电压加在线圈两端时，衔铁向闭合位置运动，此时常开触点闭合，常闭触点断开。
断开电源时，衔铁在接触片的反弹力下，返回到原始状态，常开触点断开，常闭触点闭合。
继电器内部接线见图4-1图4-1 DZ-30B 中间继电器内部接线图2、DZB-10B 系列是具有保持绕组的中间继电器，它基于电磁原理工作，按不同要求在同一铁芯上绕有两个以上的线圈，其中DZB-11B 、12B 、13B 为电压启动、电流保持型；DZB-14B 为电流启动、电压保持型。
该继电器为瞬时动作继电器。
当动作电压（或电流）加在线圈两端时，衔铁向闭合位置运动，此时，常开触点闭合，常闭触点断开，断开启动电源时，由于电压（或电流）保持绕组的磁场的存在所以衔V 12345618171615141310DZ-31B 三 常开触点三转换触点1211987V 1245618171615141310DZ-32B 六常开触点1211987铁仍然闭合，只有保持绕组断电后，衔铁在接触片的反弹力作用下返回到原始状态，常开触点断开，常闭触点闭合。
电磁型中间继电器实验报告电磁型中间继电器实验报告一、引言中间继电器是一种常用的电气元件，它能够通过控制一个电路的开关状态来控制另一个电路。
其中，电磁型中间继电器是一种常见的类型，它利用电磁力使得触点闭合或断开。
本实验旨在通过搭建一个简单的电磁型中间继电器实验装置，探究其工作原理和特性。
二、实验装置1. 电源：使用直流稳压电源供应实验所需的直流电。
2. 电磁型中间继电器：选用一款适合实验要求的中间继电器。
3. 开关：用于控制中间继电器的通断状态。
4. 串联灯泡：连接在触点上，用于显示中间继电器是否闭合。
三、实验步骤1. 搭建实验装置：将直流稳压电源连接到中间继电器的线圈端口上，将串联灯泡连接到触点上，并通过开关将两者连接起来。
2. 施加控制信号：打开直流稳压电源，并通过开关施加控制信号给中间继电器。
3. 观察实验现象：观察串联灯泡的亮灭情况，以及中间继电器的触点状态。
四、实验结果与分析1. 控制信号对中间继电器的影响：通过改变控制信号的大小和极性，可以控制中间继电器的通断状态。
当控制信号施加到中间继电器时，其线圈会产生磁场，从而使得触点闭合或断开。
2. 中间继电器的工作特性：通过实验观察，我们可以发现中间继电器具有以下特性：a) 线圈电流与磁场强度成正比关系：当线圈电流增大时，磁场强度也随之增大。
b) 触点闭合时间与线圈电流成正比关系：当线圈电流增大时，触点闭合时间变短。
c) 触点闭合稳定性：在稳定工作状态下，触点应保持闭合状态，并能够承受一定的负载。
五、实验总结通过本次实验，我们对电磁型中间继电器的工作原理和特性有了更深入的了解。
中间继电器作为一种常见的控制元件，在实际应用中具有广泛的用途。
它可以实现电路之间的隔离和信号传递，具有较高的可靠性和稳定性。
在今后的学习和工作中，我们可以进一步应用中间继电器来设计和控制各种电气系统。
六、致谢在此，我们要感谢实验装置的提供者，并对指导老师在实验过程中给予的帮助表示衷心的感谢。
电磁继电器(以下简称继电器)是机电结合的电子元件，其断态的高绝缘电阻和通态的低导通电阻使得其它电子元器件无法与其相比。
因此在航空、航天、电子、邮电等军用及民用电子装备中得到了广泛的应用。
但由于继电器的生产过程（制别是军用继电器）中有很多工序仍采用手工操作，造成质量一致性水平较差，在应用过程中经常出现故障，成为电子元件中可靠性最差的类别之一。
因此寻求有效的测试、筛选方法和手段，剔除早期失效的继电器，并解决继电器的合理应用问题，成为急待解决的问题。
一．继电器的主要测试参数为保证继电器的性能，需对继电器的参数进行全面的测试。
继电器的主要测试参数及参数的定义如表1：为保证继电器的质量，表1所列参数都应严格进行测试，但其中有些参数的测试特别需要引起我们的注意。
1．吸合电压和释放电压继电器的吸合电压和释放电压的测试方法有两种，一种是直流法，一种是脉冲法。
这两种测试方法的绕组加电波形见图1和图2。
传统手工测试一般都采用直流法，因其比较容易实现。
只需将一直流稳压电源接在被测继电器的绕组上，缓慢调节稳压源电压，同时监视继电器触点的状态（量通路，用指示灯显示，甚至听声音）即可测到吸合电压和释放电压。
由图可知用直流法测试时，绕组电压是渐变上升或下降的，而采用脉冲法测试吸合电压时绕组电压每次是从零电压上跳的，采用脉冲法测试释放电压时绕组电压每次是从额定工作电压下跳的。
由于继电器自身的特性，两种测试方法测试会有不同的测试结果，相比之下脉冲法的测试结果严于直流法，同时也更接近实际使用情况。
国军标也明确规定当两种测试方法有不同的结果时，应以脉冲法的测试结果为准，以此保证用户的利益。
但脉冲法由于测试方法较为复杂，通常需要专用测试设备才能完成。
2．触点接触电阻触点接触电阻包括动合点接触电阻和静合点接触电阻，是继电器最重要的参数之一，也是最难测的参数的之一。
图3显示了对继电器触点进行四线凯尔文测试的原理。
说其难测是因为接触电阻只有几十毫欧、十几毫欧，甚至只有几毫欧，如果不是全线采取四线凯尔文测试，扣除测试系统的内部电阻和接触电阻则很难将其测准。
一、实验目的1. 了解电磁型继电器的基本原理、构造和分类。
2. 掌握电磁型继电器的动作值、返回值和返回系数的测量方法。
3. 分析电磁型继电器的特性和工作原理。
4. 熟悉电磁型继电器在电力系统中的应用。
二、实验原理电磁型继电器是一种利用电磁作用来实现电路自动切换的电器。
当通过电磁铁线圈的电流达到或超过整定值时，电磁铁产生的磁力足以克服反作用力矩，使衔铁动作，从而实现电路的切换。
电磁型继电器按反应的电量性质可分为电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等；按作用分为起动动作继电器、中间继电器、时间继电器、信号继电器等。
三、实验器材1. 电磁型继电器：电流继电器、电压继电器、功率继电器等。
2. 电流表、电压表、电阻箱、调压器、电源等。
3. 实验电路板、导线、连接器等。
四、实验步骤1. 电磁型电流继电器实验（1）将电流继电器按照实验电路图连接到电路中。
（2）调整电阻箱的阻值，使电流继电器的线圈两端电压为额定电压。
（3）逐渐增大电流，观察电流继电器是否动作，并记录动作电流值。
（4）减小电流，观察电流继电器是否返回，并记录返回电流值。
（5）计算返回系数：返回系数 = 返回电流 / 动作电流。
2. 电磁型电压继电器实验（1）将电压继电器按照实验电路图连接到电路中。
（2）调整调压器的输出电压，使电压继电器的线圈两端电压为额定电压。
（3）逐渐增大电压，观察电压继电器是否动作，并记录动作电压值。
（4）减小电压，观察电压继电器是否返回，并记录返回电压值。
（5）计算返回系数：返回系数 = 返回电压 / 动作电压。
3. 电磁型功率继电器实验（1）将功率继电器按照实验电路图连接到电路中。
（2）调整电阻箱和调压器的阻值和输出电压，使功率继电器的线圈两端电压和电流为额定值。
（3）逐渐增大功率，观察功率继电器是否动作，并记录动作功率值。
（4）减小功率，观察功率继电器是否返回，并记录返回功率值。
（5）计算返回系数：返回系数 = 返回功率 / 动作功率。
