电机学第三版课后习题测验答案原边接上电源后，流过激磁电流I0，产生励磁磁动势F0，在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e1和e2, 且有 , , 显然，由于原副边匝数不等, 即N1≠N2，原副边的感应电动势也就不等, 即e1≠e2, 而绕组的电压近似等于绕组电动势,即U1≈E1, U2≈E2,故原副边电压不等,即U1≠U2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由可知，由于匝数太少，主磁通将剧增，磁密过大,磁路过于饱和，磁导率μ降低，磁阻增大。
于是，根据磁路欧姆定律可知, 产生该磁通的激磁电流必将大增。
再由可知，磁密过大, 导致铁耗大增，铜损耗也显著增大，变压器发热严重，可能损坏变压器。
1-5有一台S-100/6、3三相电力变压器，，Y，yn（Y/Y0）接线，铭牌数据如下：I0%=7% P0=600W uk%=4、5% PkN=2250W试求：1。
画出以高压侧为基准的近似等效电路，用标么值计算其参数，并标于图中；2。
当变压器原边接额定电压，副边接三相对称负载运行，每相负载阻抗，计算变压器一、二次侧电流、二次端电压及输入的有功功率及此时变压器的铁损耗及激磁功率。
电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (15)第五章变压器 (30)第六章交流电机的旋转磁场理论 (41)第七章异步电机原理 (43)第八章同步电机原理 (50)第九章交流电机拖动基础 (60)第十章电力拖动系统电动机的选择 (72)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。
答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。
感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。
（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。
这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。
（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。
载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。
1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。
答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。
而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。
磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。

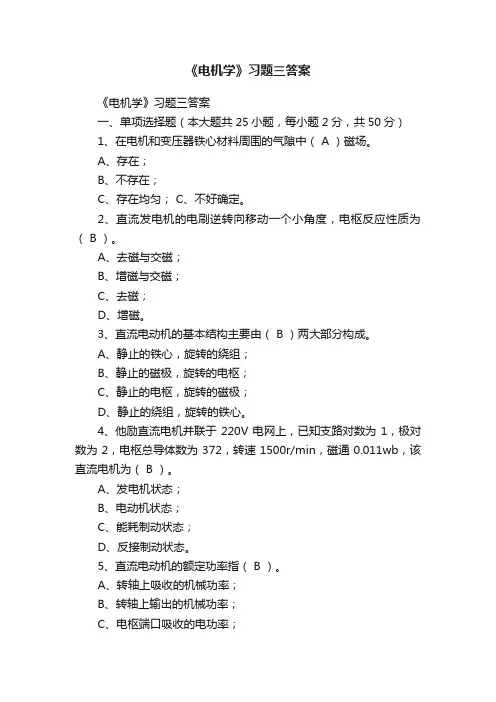

《电机学》习题三答案《电机学》习题三答案一、单项选择题（本大题共25小题，每小题2分，共50分）1、在电机和变压器铁心材料周围的气隙中（ A ）磁场。
A、存在；B、不存在；C、存在均匀； C、不好确定。
2、直流发电机的电刷逆转向移动一个小角度，电枢反应性质为（ B ）。
A、去磁与交磁；B、增磁与交磁；C、去磁；D、增磁。
3、直流电动机的基本结构主要由（ B ）两大部分构成。
A、静止的铁心，旋转的绕组；B、静止的磁极，旋转的电枢；C、静止的电枢，旋转的磁极；D、静止的绕组，旋转的铁心。
4、他励直流电机并联于220V电网上，已知支路对数为1，极对数为2，电枢总导体数为372，转速1500r/min，磁通0.011wb，该直流电机为（ B ）。
A、发电机状态；B、电动机状态；C、能耗制动状态；D、反接制动状态。
5、直流电动机的额定功率指（ B ）。
A、转轴上吸收的机械功率；B、转轴上输出的机械功率；C、电枢端口吸收的电功率；D、电枢端口输出的电功率。
6、原动机拖动直流并励发电机空载运行，正转时能够建立起稳定的端电压，则反转时（ C ）。
A、能够建立起与正转时极性相反的稳定端电压；B、能够建立起与正转时极性相同的稳定端电压C、不能建立起稳定的端电压D、无法确定将（ B ）。
7、若并励直流发电机转速上升20％，则空载时发电机的端电压UA、升高20％；B、升高大于20％；C、升高小于20％；D、不变。
8、直流电机的铁损、铜损分别( C )。
A、随负载变化，随负载变化；B、随负载变化，不随负载变化；C、不随负载变化，随负载变化；D、不随负载变化，不随负载变化。
9、一台变比为k＝5的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为10，那么原边的励磁阻抗标幺值是（ A ）。
Ａ、10；Ｂ、250；Ｃ、0.4； D 、2。
10、额定容量为N 100KVA S =,额定电压1N 2N /35000/400V U U =的三相变压器，其副边额定电流为( A )。
第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。
2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。
(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。
（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。
2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。
2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。
漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。
2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。
第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。
