《画法几何与工程制图》课程教学大纲课程名称：画法几何与工程制图课程代码：课程类型:专业必修课学分：3 总学时：64 理论学时：32 实验学时：32 先修课程：无适用专业:工程管理一、课程性质、目的和任务画法几何与工程制图是工程管理专业的必修课程。

学习画法几何与工程制图课程的目的是培养学生绘制和阅读建筑工程图的基本能力，是通过画法几何及制图理论的学习和建筑工程制图实训的实践，培养正确使用绘图仪器和徒手作图能力，熟悉建筑制图国家标准的规定，掌握并应用各种图示方法来表达和阅读建筑工程图，本课程的主要任务是：通过让学生掌握制图及投影的基本知识，掌握建筑图样的画法，培养专业识图的基本能力，培养空间想象能力和空间表达能力，培养学生认真负责的工作态度和严谨细致的工作作风，为学习计算机绘图及后续专业课程打下良好的基础。

二、教学基本要求1、知识、能力、素质的基本要求：（1）明确本课程的地位、性质、任务和学习方法。

（2）培养用仪器绘图、徒手绘图的基本技能。

（3）学习用正投影法表达空间几何形体的基本原理和方法。

（4）培养绘制与阅读投影图的能力。

（5）培养适度与绘制建筑施工图、结构施工图、钢筋混凝土构件图等施工图的基本能力。

2、教学模式基本要求本课程采用理论教学和实验教学交叉进行的教学方式，授课方式为多媒体教学，精心设计课堂教学环节，如讲授、练习、制图、讨论等多种实践活动。

实践课以学生动手画图、识图为主，在掌握基本理论基础上增加制图、识图的能力，注意教与学之间的信息沟通与反馈。

三、教学内容及要求1 绪论教学内容：1.1 画法几何及土木工程制图课程概述1.2 投影的基本知识1.3 画法几何及土木工程制图的发展史和发展方向教学要求：（1）了解画法几何与土木工程制图的课程性质及画法几何及土木工程制图的发展史和发展方向；（2）掌握投影的基本知识。

2 画法几何教学内容：2.1 点2.1.1 点在三面体系第一角中的投影与该点的直角坐标关系2.1.2 点在两面体系第一角中的投影2.1.3 两点的相对位置2.2 直线2.2.1 直线的投影以及直线对投影面的各种相对位置2.2.2 直线上的点的投影特性2.2.3 求直线的真长及其对投影面的倾角2.2.4 两直线的相对位置2.2.5 两直线垂直2.3 平面2.3.1 平面的表示法2.3.2 平面对投影面的各种相对位置2.3.3 平面上的点、直线和图形2.4 直线与平面以及两平面的相对位置2.4.1 直线与平面以及两平面平行2.4.2 直线与平面以及两平面相交2.4.3 直线与平面以及两平面垂直2.4.4 点、直线、平面的综合作图题示例2.5 投影变换2.5.1 投影变换的目的和方法2.5.2 换面法以及用换面法解定位及度量问题示例2.5.3 以投影面垂直线为轴的旋转法简介2.6 曲线、曲面和立体2.6.1 平面立体及其表面上的线和点2.6.2 平面曲线和空间曲线2.6.3 曲面、曲面立体及其表面上的线和点2.6.4 圆柱螺旋线和平螺旋面2.7 平面、直线与立体相交2.7.1 平面与平面立体相交2.7.2 直线与平面立体相交2.7.3 平面与曲面立体相交2.7.4 直线与曲面立体相交2.8 两立体相交2.8.1 两平面立体相交2.8.2 平面立体与曲面立体相交2.8.3 两曲面立体相交2.9 轴测投影2.9.1 轴测投影的基本知识2.9.2 正等测的画法2.9.3 斜等测和斜二测的画法2.9.4 轴测投影的选择2.10 标高投影2.10.1 点和直线2.10.2 平面2.10.3 曲线、曲面和地面2.10.4 应用示例教学要求：（1）掌握点、直线、平面、曲面、立体等的投影的基本原理及其作图方法。

画法几何_同济大学中国大学mooc课后章节答案期末考试题库2023年1.若两条直线空间垂直，且其中有一条直线平行于某一投影面，则两直线在该投影面上的投影一定相互垂直。

参考答案:正确2.在辅助投影面法中，新的投影面选择可以是任意位置。

参考答案:错误3.用辅助投影面法，一般位置平面变成投影面平行面需要几次变换？参考答案:24.工程上常用的投影图类型包括：参考答案:透视投影_轴测投影_标高投影_多面正投影5.要判断两平面平行，必须作两对相交直线对应平行，如所作第一对直线即不平行，即可断定两平面不平行。

参考答案:正确6.平面将三棱柱截断后的截断面形状，可能为：参考答案:五边形_三角形_四边形7.的平面，其W面投影反映其实形。

参考答案:平行W面8.两平面立体相交，在全贯的情况下，应该将被贯的立体作为被动体，找出主动体的穿过被动体的棱线相贯点，即可用同面相连的方法求出交线。

参考答案:错误9.两平面相交，平面边界转折点的可见性一定相反。

参考答案:错误10.平面截切棱柱，截切方式若是全部穿透棱线，则截平面多边形的边数与棱线数相一致。

参考答案:正确11.用辅助投影面法，一般位置直线经过一次变换就可以变成投影面垂直线。

参考答案:错误12.任意位置的截平面与球面交得的截交线形状为：参考答案:圆或圆弧13.直线与平面相交，直线于交点两侧的可见性一定相反。

参考答案:正确14.两特殊位置平面相交，其交线可能是（）参考答案:垂直线、平行线或一般位置线15.过一已知点可以作多少个平面垂直于一已知直线？参考答案:116.直线与平面及平面与平面相交共有___ __种情况。

参考答案:617.投影变换的目的是什么？参考答案:有利于图示和图解18.一直线垂直于平面中的任意一条H面平行线，则直线就垂直于该平面。

参考答案:错误19.点的Y坐标，即点到的距离。

参考答案:V面20.投影面上的特殊点，有两个坐标值为0。

参考答案:错误21.圆、椭圆、抛物线、双曲线都可以从正圆锥面上截得，因此它们统称为圆锥曲线。

《画法几何》课程教学大纲课程名称：画法几何英文名称：Descriptive Geometry课程代码：课程基本情况1．学分： 2 学时：32 （讲授学时：32 实训学时：０）2．课程类别：专业基础必修课3．适用专业：艺术设计4．适用对象：本科5．先修课程：6．参考书目：《画法几何》，罗臻编著，华中科技大学出版社，2010年；《画法几何》，谢步瀛编著，同济大学出版社，2010年。

二、课程介绍１．本课程是艺术设计专业一门重要的专业基础课，在教学过程中应贯彻“以培养空间思维能力为中心，以提高读图作图技能为核心”的教学指导思想。

本课程主要研究在二维平面上表达三维形体的图示法和解决空间几何问题的图解法。

工程图学发源于西方，至今已有几百年的历史，历来受到工程技术界的高度重视，是工程设计的语言，在理论和实践方面都已相当完备。

国内工程图学的发展不到百年，在艺术设计教育中，已成为培养学生工程素养的重要专业理论课之一，发挥着重要作用。

２．设计制图是学习其他专业课的基础，也是完成各项课程设计和毕业设计的前提。

与《工业设计工程基础》、《产品设计》、《施工工艺施工图》、《包装》、《服装CAD》等课程有互动性，本课程的学习会利于上述课程的掌握。

３．本课程主要培养学生的视觉思维方式，认真负责的工作态度和一丝不苟的工作作风，培养空间想象能力和空间构思能力，培养创新精神和实践能力。

在教学中用有针对性和一定数量的习题联系课内外，强调自主学习在课程学习中的重要性。

三、课程内容、学时分配及教学基本要求第一章（单元）制图基本知识（共4学时）（一）教学内容：第一节《机械制图》国家标准的部分规定简介知识要点：图纸幅面及格式，比例，字体，图线，尺寸注法第二节几何作图知识要点：普通绘图工具的用法，圆周的等分和正多边形，斜度和锥度，圆弧连接第三节平面图形的尺寸分析及画图知识要点：平面图形的尺寸分析，平面图形的线段分析，平面图形的画图步骤，平面图形的尺寸标注教学重点：圆周的等分和正多边形，圆弧连接，平面图形的尺寸分析，平面图形的线段分析，平面图形的画图步骤，平面图形的尺寸标注。

画法几何及工程制图
请在以下五组题目中任选一组作答，满分100分。

第一组：
一、论述题（25分）
1.换面法的基本概念及原则。

答：换面法的基本概念：换面法就是保持空间几何元素不动，用一个新的投影面替换其中一个原来的投影面，使新投影面对于空间几何元素处于有利于解题的位置。

然后找出其在新投影面上的投影。

新投影面的选择原则：（1）新投影面必须和空间的几何元素处于有利于解题的位置；（2）新投影面必须垂直于一个原有的投影面；（3）在新建立的投影体系中仍然采用正投影法。

二、分析题（25分）
1.分析如何计算两交叉直线之间的距离。

答：采用换面法比较简单直观（1）对某一直线（如 l）经两次换面，使其成为垂线，投影集聚为点（如 m）（2）从 m 向另一直线 k 作垂线mn，mn即为两交叉直线 k , l 之间距离（真长）（3）如需求出两面投影，则按换面规则，反求出m，n投影即可
三、绘图题（每小题25分，共50分）
1. 补齐剖视图中所缺线条：。

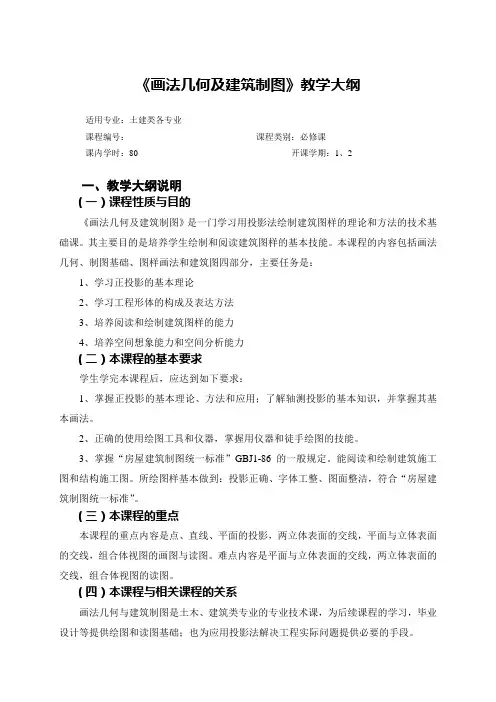

《画法几何及建筑制图》教学大纲适用专业：土建类各专业课程编号：课程类别：必修课课内学时：80 开课学期：1、2一、教学大纲说明（一）课程性质与目的《画法几何及建筑制图》是一门学习用投影法绘制建筑图样的理论和方法的技术基础课。

其主要目的是培养学生绘制和阅读建筑图样的基本技能。

本课程的内容包括画法几何、制图基础、图样画法和建筑图四部分，主要任务是：1、学习正投影的基本理论2、学习工程形体的构成及表达方法3、培养阅读和绘制建筑图样的能力4、培养空间想象能力和空间分析能力（二）本课程的基本要求学生学完本课程后，应达到如下要求：1、掌握正投影的基本理论、方法和应用；了解轴测投影的基本知识，并掌握其基本画法。

2、正确的使用绘图工具和仪器，掌握用仪器和徒手绘图的技能。

3、掌握“房屋建筑制图统一标准”GBJ1-86的一般规定。

能阅读和绘制建筑施工图和结构施工图。

所绘图样基本做到：投影正确、字体工整、图面整洁，符合“房屋建筑制图统一标准”。

（三）本课程的重点本课程的重点内容是点、直线、平面的投影，两立体表面的交线，平面与立体表面的交线，组合体视图的画图与读图。

难点内容是平面与立体表面的交线，两立体表面的交线，组合体视图的读图。

（四）本课程与相关课程的关系画法几何与建筑制图是土木、建筑类专业的专业技术课，为后续课程的学习，毕业设计等提供绘图和读图基础；也为应用投影法解决工程实际问题提供必要的手段。

二、课程内容与学时分配（一）课程内容第一篇画法几何1、投影法的基本知识2、点的投影3、直线的投影（1）直线的投影；（2）直线对投影面的相对位置；（3）直线上的点；（3）一般位置直线的实长和对投影面的倾角；（4）两直线的相对位置；（5）一边平行投影面的直角的投影。

4、平面的投影（1）平面的表示法；（2）各种位置平面的投影；（3）平面上的点和直线。

5、立体（1）基本立体的投影；（2）基本立体表面上的点、线；（3）平面与立体相交；（4）两立体相交。
