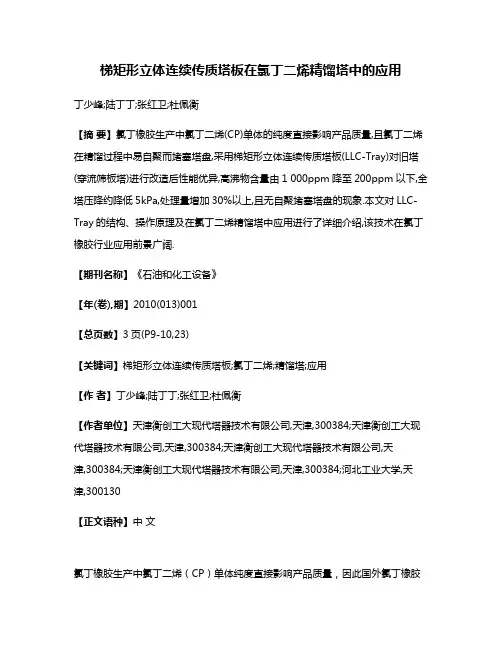

梯矩形立体连续传质塔板在氯丁二烯精馏塔中的应用丁少峰;陆丁丁;张红卫;杜佩衡【摘要】氯丁橡胶生产中氯丁二烯(CP)单体的纯度直接影响产品质量,且氯丁二烯在精馏过程中易自聚而堵塞塔盘,采用梯矩形立体连续传质塔板(LLC-Tray)对旧塔(穿流筛板塔)进行改造后性能优异,高沸物含量由1 000ppm降至200ppm以下,全塔压降约降低5kPa,处理量增加30%以上,且无自聚堵塞塔盘的现象.本文对LLC-Tray的结构、操作原理及在氯丁二烯精馏塔中应用进行了详细介绍,该技术在氯丁橡胶行业应用前景广阔.【期刊名称】《石油和化工设备》【年(卷),期】2010(013)001【总页数】3页(P9-10,23)【关键词】梯矩形立体连续传质塔板;氯丁二烯;精馏塔;应用【作者】丁少峰;陆丁丁;张红卫;杜佩衡【作者单位】天津衡创工大现代塔器技术有限公司,天津,300384;天津衡创工大现代塔器技术有限公司,天津,300384;天津衡创工大现代塔器技术有限公司,天津,300384;天津衡创工大现代塔器技术有限公司,天津,300384;河北工业大学,天津,300130【正文语种】中文氯丁橡胶生产中氯丁二烯（CP）单体纯度直接影响产品质量，因此国外氯丁橡胶生产商对CP的质量标准控制严格，如法国ditugil工厂规定指标（质量分数）是：2-氯丁二烯-1,3≥98.5%，1-氯丁二烯-1,3≤1.0%，醛类≤0.2%，3,4-二氯丁烯-1（高沸物）≤0.01%，二聚体≤0.01%，过氧化物≤10-6，无低沸物乙烯基乙炔（MVA），无聚合物和酮类。
为使我国氯丁二烯的产品质量达到国际先进标准，氯丁二烯的精馏塔曾历经拉西环，筛板塔等类型，但是单体中杂质含量仍较高，实际生产中低沸物乙烯基乙炔（MVA）和高沸物二氯丁烯（DCB）的含量高达1000～2000ppm，严重影响合成氯丁橡胶的质量。
由于CP属热敏性物料，需采用减压精馏降低沸点，且具有很强的自聚能力，易造成CP精馏塔严重堵塞，因此氯丁二烯的精馏工艺对于高效、防堵抗塞的新型塔盘技术有着迫切的需求。
高效喷射塔板技术以及典型工业应用技术交流分享会成功举办第四届全国工业废水零排放论坛点击图片，查看会议详情2018全国炼油石化技术与装备发展研讨会——创举专场此次由中国石油和石化工程研究会石油化工技术装备专业委员会主办，天津市创举科技股份有限公司、中石化胜利油田分公司石油化工总厂、北京清源洁华膜技术有限公司、麦王环境技术股份有限公司协办的2018全国炼油石化技术与装备发展研讨会于今天下午开幕。
创举科技广邀嘉宾带来了精彩的首场分享交流会，现场座无虚席，创举还为每位嘉宾准备了精美的礼品，以及现场抢红包等小游戏环节。
抽取幸运嘉宾介绍公司和技术。
环保在线水处理杂志、化工报、海川论坛对本场交流会进行专题报道，天化云对会议进行整场直播，近四千人在线观看，点赞人气过万。
左右滑动查看更多天津市创举科技股份有限公司董事长——王柱祥王董致开幕词，讲述创举逐步发展到上市的历程，创办创举的两个初心：一是通过产业报国，建业时就确立了“创造财富举业报国”的宗旨。
高度概括创举系列塔板技术，优点是节能和抗堵。
单一个膜喷塔板就可以为行业创造产值接近十亿，逆流系列塔板解决困扰行业诸多厂家的液泛问题，目前创举设计运行的已经有两千多座，较传统塔板处理能力提高一倍，稳定性更高，受到行业一致好评，与会嘉宾都为创举深厚的技术研发实力所折服。
天津市创举科技股份有限公司副总工程师——关健关总，带来企业介绍及CJ系列喷射型塔板研发历程以及抗堵型塔板技术介绍及应用。
中国石化大连石油化工研究院——高级工程师，薄德臣博士。
薄博士毕业于天津大学，在炼化企业节能与高效分离技术开发方面有非常丰富的经验。
讲述FRIPP节能领域的主要技术进展。
茶歇时间创举还为到场嘉宾准备了茶歇嘉宾们还观摩了创举带来的冷模实验塔，对逆流系列塔板的技术有了直观的认识。
左右滑动查看更多短暂茶歇之后天津市创举科技股份有限公司副总工程师——关健关总对创举的PFST塔板技术在C4萃取精馏中的应用进行深入讲解，宁波昊德叶宗君叶总在现场连线宁波昊德dcs，讲述开车情况。

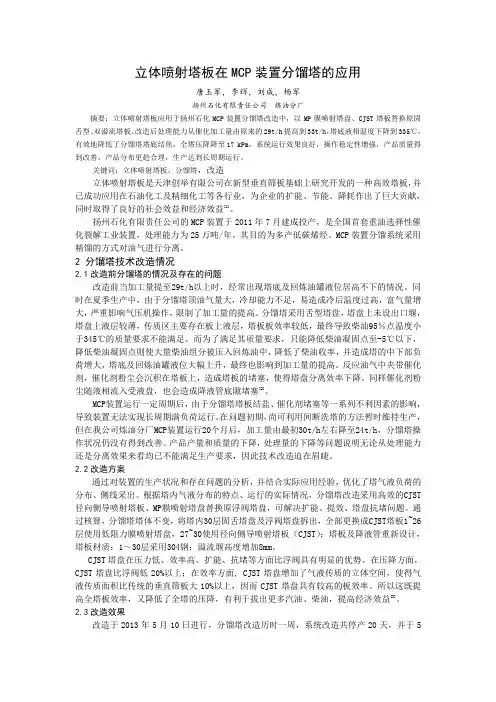

立体喷射塔板在MCP装置分馏塔的应用唐玉军，李辉，刘成，杨军扬州石化有限责任公司炼油分厂摘要：立体喷射塔板应用于扬州石化MCP装置分馏塔改造中，以MP膜喷射塔盘、CJST塔板替换原固舌型、双溢流塔板。
改造后处理能力从催化加工量由原来的29t/h提高到33t/h，塔底液相温度下降到335℃，有效地降低了分馏塔塔底结焦，全塔压降降至17 kPa，系统运行效果良好，操作稳定性增强，产品质量得到改善，产品分布更趋合理，生产达到长周期运行。
关键词：立体喷射塔板，分馏塔，改造立体喷射塔板是天津创举有限公司在新型垂直筛板基础上研究开发的一种高效塔板，并已成功应用在石油化工及精细化工等各行业，为企业的扩能、节能、降耗作出了巨大贡献，同时取得了良好的社会效益和经济效益[1]。
扬州石化有限责任公司的MCP装置于2011年7月建成投产，是全国首套重油选择性催化裂解工业装置，处理能力为25万吨/年，其目的为多产低碳烯烃。
MCP装置分馏系统采用精馏的方式对油气进行分离。
2 分馏塔技术改造情况2.1改造前分馏塔的情况及存在的问题改造前当加工量提至29t/h以上时，经常出现塔底及回炼油罐液位居高不下的情况。
同时在夏季生产中，由于分馏塔顶油气量大，冷却能力不足，易造成冷后温度过高，富气量增大，严重影响气压机操作，限制了加工量的提高。
分馏塔采用舌型塔盘，塔盘上未设出口堰，塔盘上液层较薄，传质区主要存在板上液层，塔板板效率较低，最终导致柴油95％点温度小于345℃的质量要求不能满足。
而为了满足其质量要求，只能降低柴油凝固点至-5℃以下，降低柴油凝固点则使大量柴油组分被压入回炼油中，降低了柴油收率，并造成塔的中下部负荷增大，塔底及回炼油罐液位大幅上升，最终也影响到加工量的提高。
反应油气中夹带催化剂，催化剂粉尘会沉积在塔板上，造成塔板的堵塞，使得塔盘分离效率下降。
同样催化剂粉尘随液相流入受液盘，也会造成降液管底隙堵塞[2]。
MCP装置运行一定周期后，由于分馏塔塔板结盐、催化剂堵塞等一系列不利因素的影响，导致装置无法实现长周期满负荷运行。

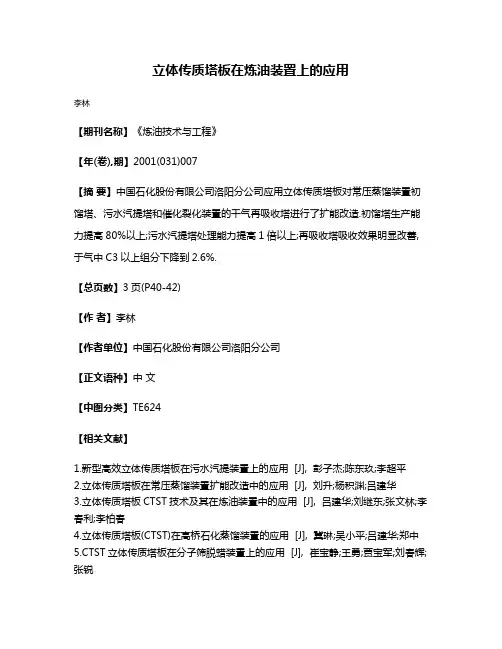

立体传质塔板在炼油装置上的应用
