建筑电气工程中导线连接器与应用

电气装置安装工程1kV及以下配线工程施工及验收规范GB50258—96目录中华人民共和国国家标准电气装置安装工程1KV及以下配线工程施工及验收规范GB50258—96主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1997年2月1日关于发布国家标准《电气装置安装工程1KV及以下配线工程施工及验收规范》、《电气装置安装工程电气照明装置施工及验收规范》的通知建标［1996］475号根据国家计委计综［1986］2630号和建设部（90）建标技字第4号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程1KV及以下配线工程施工及验收规范》和《电气装置安装工程电气照明装置施工及验收规范》，已经有关部门会审。

现批准《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258—96和《电气装置安装工程电气照明装置施工及验收规范》GB50259—96为强制性国家标准，自一九九七年二月一日起施行。

原国家标准《电气装置安装工程施工及验收规范》GBJ232—82中第十三篇“配线工程篇”和第十四篇“电气照明装置篇”同时废止。

本规范由电力工业部负责管理，具体解释等工作由电力工业部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九六年八月十六日1总则1.0.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。

1.0.2本规范适用于建筑物、构筑物中1KV及以下配线工程的施工及验收。

1.0.3配线工程的施工应按已批准的设计进行。

当修改设计时，应经原设计单位同意，方可进行。

1.0.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，尚应符合产品技术文件的规定。

1.0.5器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。

1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。

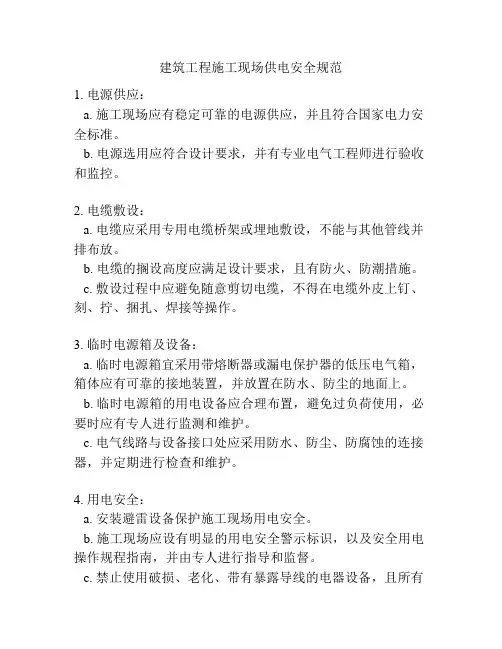

建筑工程施工现场供电安全规范1. 电源供应：a. 施工现场应有稳定可靠的电源供应，并且符合国家电力安全标准。

b. 电源选用应符合设计要求，并有专业电气工程师进行验收和监控。

2. 电缆敷设：a. 电缆应采用专用电缆桥架或埋地敷设，不能与其他管线并排布放。

b. 电缆的搁设高度应满足设计要求，且有防火、防潮措施。

c. 敷设过程中应避免随意剪切电缆，不得在电缆外皮上钉、刻、拧、捆扎、焊接等操作。

3. 临时电源箱及设备：a. 临时电源箱宜采用带熔断器或漏电保护器的低压电气箱，箱体应有可靠的接地装置，并放置在防水、防尘的地面上。

b. 临时电源箱的用电设备应合理布置，避免过负荷使用，必要时应有专人进行监测和维护。

c. 电气线路与设备接口处应采用防水、防尘、防腐蚀的连接器，并定期进行检查和维护。

4. 用电安全：a. 安装避雷设备保护施工现场用电安全。

b. 施工现场应设有明显的用电安全警示标识，以及安全用电操作规程指南，并由专人进行指导和监督。

c. 禁止使用破损、老化、带有暴露导线的电器设备，且所有电器设备必须符合国家标准并经过合格检验。

5. 防火安全：a. 施工现场临时用电线路和设备应符合防火标准，不得使用易燃材料。

b. 电缆与可燃材料保持一定的距离，避免发生火灾。

c. 施工现场应配备相应的灭火器材，并定期进行消防演练。

6. 人员培训：a. 施工现场相关人员应进行电气安全培训，了解用电操作规程和应急措施。

b. 现场施工人员应具备一定的电气常识，遵守用电安全规定。

以上是建筑工程施工现场供电安全规范的一些要点，以确保施工现场供电安全可靠。

电缆绝缘穿刺线夹在建筑工程中的应用摘要：本文介绍了电缆绝缘穿刺线夹的特性及在建筑工程中的应用关键词：电缆绝缘穿刺线夹、t接、安全、高效、经济1、概述电缆绝缘穿刺线夹（即绝缘穿刺电缆连接器）是我国近几年从国外引进和自主开发出来代替预分支电缆和传统连接的一种新型连接器，适用于小容量动力与照明供电系统的新型电缆t接产品。

它具有配电更安全可靠、安装简单方便、防水、环境要求低、免维修、更经济等特点。

在高层建筑、民用住宅、路灯配电、户外架空线等低压动力和照明配电线路中均可应用，竖井内、露天均可实施安装。

2、电缆绝缘穿刺线夹的性能优点电缆绝缘穿刺线夹具有导电能力强，线夹温升小，耐高压，防潮、防水、防腐蚀，体积小，重量轻，安全方便的特点，是绝缘导线（电缆）的最佳连接器。

电缆绝缘穿刺线夹与传统电缆连接方式（分接箱或电缆压接管），供电性能比较有以下优点：3.1安装简单：由于线夹的穿刺结构，绝缘导线无需剥皮即可安装，相当方便，避免剥皮操作损伤导体。

3.2导电能力强：采用了特制的力矩螺母，确保每个线夹在安装时都达到最佳状态。

恒定的穿刺压力，保证了有效的穿刺又在不损伤导线的同时，保证最小的接触电阻及热循环状态，有良好的耐冲击电流的性能。

3.3防水性能好：采取了自密封结构，防水、防潮功能显著，能防止导线因进水而氧化，延长了绝缘线的使用寿命。

低压线夹还可以在地下井内安装。

3.4绝缘性能好：使用了特殊绝缘壳体，能抗光照及环境老化，有较高的绝缘强度。

一定条件下，适应带电作业。

3.5适应性广：弧面的镀铂合金接触刀片，适用于同、异线径的导线连接，连接范围广；适用于铜铝导线的连接，具有铜铝过渡的功能。

3.6效益明显：用于路灯引线连接，可以改变路灯间的电缆连接方式，节约电缆，省去专用接线板和连接端子，经济效益显著；用于带电搭接，减少停电，提高供电可靠性；安装操作简单，减轻劳动强度，绝缘线连接使用绝缘穿刺线夹效益明显。

3、施工方法电缆绝缘穿刺线夹施工比较简单，一般的普通工人经过简单的培训即可操作。

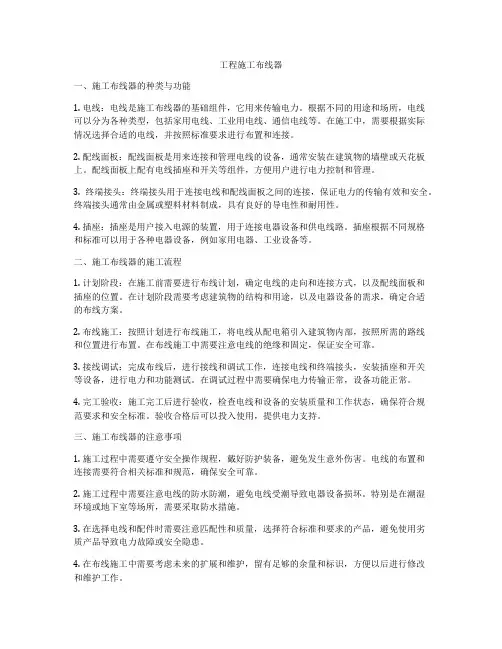

工程施工布线器一、施工布线器的种类与功能1. 电线：电线是施工布线器的基础组件，它用来传输电力。

根据不同的用途和场所，电线可以分为各种类型，包括家用电线、工业用电线、通信电线等。

在施工中，需要根据实际情况选择合适的电线，并按照标准要求进行布置和连接。

2. 配线面板：配线面板是用来连接和管理电线的设备，通常安装在建筑物的墙壁或天花板上。

配线面板上配有电线插座和开关等组件，方便用户进行电力控制和管理。

3. 终端接头：终端接头用于连接电线和配线面板之间的连接，保证电力的传输有效和安全。

终端接头通常由金属或塑料材料制成，具有良好的导电性和耐用性。

4. 插座：插座是用户接入电源的装置，用于连接电器设备和供电线路。

插座根据不同规格和标准可以用于各种电器设备，例如家用电器、工业设备等。

二、施工布线器的施工流程1. 计划阶段：在施工前需要进行布线计划，确定电线的走向和连接方式，以及配线面板和插座的位置。

在计划阶段需要考虑建筑物的结构和用途，以及电器设备的需求，确定合适的布线方案。

2. 布线施工：按照计划进行布线施工，将电线从配电箱引入建筑物内部，按照所需的路线和位置进行布置。

在布线施工中需要注意电线的绝缘和固定，保证安全可靠。

3. 接线调试：完成布线后，进行接线和调试工作，连接电线和终端接头，安装插座和开关等设备，进行电力和功能测试。

在调试过程中需要确保电力传输正常，设备功能正常。

4. 完工验收：施工完工后进行验收，检查电线和设备的安装质量和工作状态，确保符合规范要求和安全标准。

验收合格后可以投入使用，提供电力支持。

三、施工布线器的注意事项1. 施工过程中需要遵守安全操作规程，戴好防护装备，避免发生意外伤害。

电线的布置和连接需要符合相关标准和规范，确保安全可靠。

2. 施工过程中需要注意电线的防水防潮，避免电线受潮导致电器设备损坏。

特别是在潮湿环境或地下室等场所，需要采取防水措施。

3. 在选择电线和配件时需要注意匹配性和质量，选择符合标准和要求的产品，避免使用劣质产品导致电力故障或安全隐患。

尼龙端子种类及用途尼龙端子是一种用于电气连接的装置，也被称为尼龙连接器。

它由尼龙材料制成，具有耐高温、防火、防水、耐磨和机械强度高等特点，常用于各种电气设备中的电线连接。

尼龙端子种类繁多，不同类型的尼龙端子具有不同的设计和用途。

以下是一些常见的尼龙端子及其主要用途的介绍。

1. 片式尼龙端子：片式尼龙端子是一种常见的电线连接器，通常用于家庭和办公室等建筑物内部的电气连接。

它有一个金属切割接点，可以用来割开电线绝缘层并在两端之间建立电气连接。

片式尼龙端子安装简单，使用方便，适用于连接不同规格的电线。

2. 球形尼龙端子：球形尼龙端子的外形像一个球形，其内部有螺纹孔可以固定电线。

它常用于太阳能电池板和低压电器设备的连接，具有耐候性和耐腐蚀性。

球形尼龙端子还具有防水功能，可有效防止水分进入电气连接器，保护电路的安全性。

3. 插座式尼龙端子：插座式尼龙端子也被称为插座连接器，具有可插拔设计。

它通常用于家用电器、计算机和通信设备等需要频繁拆卸的电气连接。

插座式尼龙端子容易安装和拆卸，方便维修和更换。

4. 弹簧式尼龙端子：弹簧式尼龙端子具有弹簧设计，通常用于电子设备和汽车等高振动环境下的电气连接。

它的弹簧接触点可以提供稳定的电气连接，不易受到振动或冲击的影响。

弹簧式尼龙端子还具有防锈和耐腐蚀性能，可以保证电气连接的可靠性和稳定性。

5. 压接式尼龙端子：压接式尼龙端子是一种常用的电线连接器，用于连接电线和设备的导线。

它的设计原理是通过压接来实现电气连接，无需使用螺丝或紧固件。

压接式尼龙端子安装方便，节省时间，适用于各种规格的电线连接。

6. 热缩套管尼龙端子：热缩套管尼龙端子是一种具有绝缘功能的电线连接器。

它的外层有热缩套管，可以在加热后收缩以固定电线并提供绝缘保护。

热缩套管尼龙端子防水防潮，适用于户外电气连接和潮湿环境下的电气设备。

上述只是一些常见的尼龙端子种类及其用途的简要介绍，实际上还存在其他种类的尼龙端子。

电气线路敷设要求建筑设计防火规范GB50016-2014（2018年版）10.1.10消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：1明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施（一般可采取包覆防火材料或涂刷防火涂料）：当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。

2暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。

3消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。

“消防用电”包括消防控制室照明、消防水泵、消防电梯、防烟排烟设施、火灾探测与报警系统、自动灭火系统或装置、疏散照明、疏散指示标志和电动的防火门窗、卷帘、阀门等设施、设备在正常和应急情况下的用电。

火灾自动报警系统设计规范GB50116-201311.2.1火灾自动报警系统的传输线路应采用金属管、可挠（金属）电气导管、Bl级以上的钢性塑料管或封闭式线槽保护。

11.2.2火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。

11.2.3线路暗敷设时，应采用金属管、可挠（金属）电气导管或Bl级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护。

矿物绝缘类不燃性电缆可直接明敷。

11.2.4火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。

受条件限制必须合用时.，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。

11.2.5不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。

GB 50258—961kV及以下配线工程施工及验收规范1 总则1.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。

1.2本规范适用于建筑物、构筑物中1kV及以下配线工程的施工及验收。

1.3配线工程的施工应按已批准的设计进行。

当修改设计时，应经原设计单位同意，方可进行。

1.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，尚应符合产品技术文件的规定。

1.5 器材到达施工现场后，应按下列要求进行检查：1.5.1技术文件应齐全。

1.5.2型号、规格及外观质量应符合设计要求和本规范的规定。

1.6配线工程施工中的安全技术措施，应符合本规范和国家现行标准及产品技术文件的规定。

1.7配线工程施工前，建筑工程应符合下列要求：1.7.1对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。

1.7.2对配线工程会造成污损的建筑装修工作应全部结束。

1.7.3在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基准点或基准线。

1.7.4埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件，应在建筑工程施工时预埋。

1.7.5预留孔、预埋件的位置和尺寸应符合设计要求，预埋件应埋设牢固。

1.8配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。

1.9电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，导线应留有余量。

1.10电气线路沿发热体表面上敷设时，与发热体表面的距离应符合设计规定。

1.11电气线路与管道间的最小距离，应符合本规范附录A的规定。

1.12配线工程采用的管卡、支架、吊钩、拉环和盒(箱)等黑色金属附件，均应镀锌或涂防腐漆。

1.13配线工程中非带电金属部分的接地和接零应可靠。

1.14配线工程的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。

2 配管2.1 一般规定2.1.1敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。

线路接线知识点总结一、线路接线的基本概念线路接线是指在建筑、工业生产和民用电器中，按照一定的规则和要求，将电气设备和电气设备之间、电气设备与电气设备之间以及电气设备与外部电路之间用电气连接器连接起来的一切操作。

1. 线路接线的目的线路接线的目的是为了使各种电气设备能够按照预定的方案、规则和要求进行电气连接，实现电气设备之间以及电气设备与外部电路之间的电气连接和隔离，从而保证电气设备与电气设备之间的正常交流和工作。

2. 线路接线的要求线路接线要求具有安全可靠、外观美观、接线简单、维护方便、可靠性高等特点。

3. 线路接线的方法线路接线的方法有直接接线和间接接线两种。

直接接线是指电气设备与电气设备之间或电气设备与外部电路之间的接线直接用导线或公用电缆连接起来；间接接线是指在电气设备与电气设备之间或电气设备与外部电路之间增设接线盒或接线端子排，然后将导线或公用电缆分别连接到接线盒或接线端子排上。

4. 线路接线的基本流程线路接线的基本流程包括接线前的准备工作、接线和接线后的验收工作。

其中接线前的准备工作主要包括准备必要的工具和材料、了解接线电路图、了解接线要求和注意事项等；接线主要是根据电气设备之间或电气设备与外部电路之间的要求和接线图进行具体的接线操作；接线后的验收工作主要是检查接线是否正确、固定是否牢固、绝缘是否完好等。

二、线路接线的基本要点1. 线路接线的选材接线的导线要选择导电性好、电流容量大、绝缘性能好、导线长度短、安装方便、价格适中等要求。

2. 线路接线的固定线路接线时，要选择合适的固定设备将导线或公用电缆固定在规定的位置上，确保导线或公用电缆牢固且不易松动。

3. 线路接线的连接线路接线的连接要求连接牢固、势能传递好、电气接触良好等。

4. 线路接线的绝缘线路接线中，应根据接线类别和要求，在接线部位和之外加以适当的绝缘措施，防止火灾和意外触电。

5. 线路接线的外观线路接线的外观要求整齐美观，导线或公用电缆的颜色、编号、线号等要清晰明了。

电气布线规范要求电气布线是建筑物中不可或缺的一部分，它负责将电力信号传输到不同的设备和电器中。

为了确保电气系统的安全和可靠运行，电气布线必须符合一定的规范要求。

本文将探讨电气布线的规范要求，以及这些要求的重要性。

1. 电气布线的材料选择在进行电气布线时，选择合适的材料至关重要。

首先，电线应选择符合国家标准的优质导线，如铜导线。

铜导线具有良好的导电性能和耐腐蚀性，能够有效减少电阻和电压损耗。

其次，绝缘材料也应符合国家标准，以确保电线与其他物体之间有足够的绝缘距离，避免电击和短路的发生。

2. 电气布线的布置方式电气布线的布置方式应符合安全和实用原则。

首先，电线应远离易燃材料，以防止火灾的发生。

其次，电线应避免与水管、暖气管等金属管道接触，以防止电线受潮或受热而损坏。

此外，电线应按照建筑物的结构和功能进行合理布置，以便维修和更换。

3. 电气布线的导线截面选择电气布线中，导线截面的选择直接影响到电流的传输和电气设备的正常运行。

根据不同的负载和距离，应选择合适的导线截面。

一般情况下，较大的负载和较长的距离需要较大的导线截面，以减少电阻和电压损耗。

而对于较小的负载和较短的距离，可以选择较小的导线截面，以节省材料和成本。

4. 电气布线的接线方式电气布线的接线方式应符合国家标准和安全要求。

在进行接线时，应注意以下几点：首先，接线应牢固可靠，以防止松动和接触不良。

其次，接线应使用合适的接线端子或连接器，以确保导线与设备之间的良好接触。

此外，接线时应注意导线的颜色标识，以便正确连接。

5. 电气布线的保护措施为了保护电气布线免受外界环境和意外损害，应采取适当的保护措施。

首先，应在电气布线中设置过流保护器和漏电保护器，以防止电流过载和漏电导致的火灾和触电事故。

其次，应设置合适的防护罩和防护管，以防止机械损坏和灰尘等杂物的侵入。

总结起来，电气布线规范要求对于建筑物的安全和可靠运行至关重要。

合理选择材料、布置方式和导线截面，正确接线和采取保护措施，能够有效降低电阻和电压损耗，预防火灾和触电事故的发生。

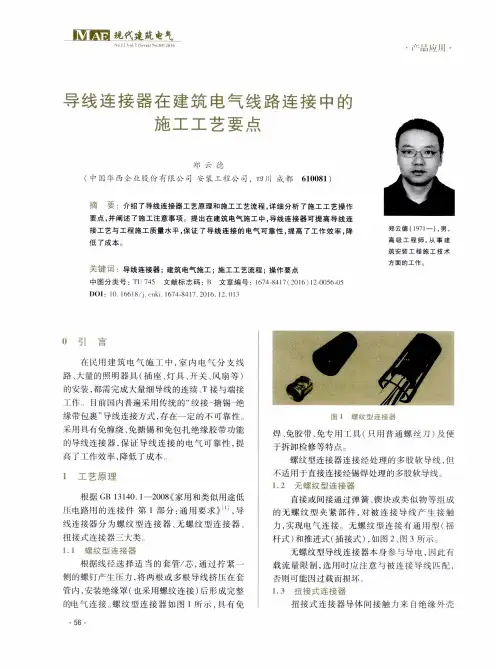

导线连接器应用技术本文介绍了导线连接器应用技术的相关内容。

技术特点方面，导线连接器通过螺纹、弹簧片以及螺旋钢丝等机械方式，对导线施加稳定可靠的接触力。

按结构分为：螺纹型连接器、无螺纹型连接器（包括通用型和推线式两种结构）和扭接式连接器。

这些连接器能确保导线连接所必须的电气连续、机械强度、保护措施以及检测维护4项基本要求。

符合GB系列标准的导线连接器产品特点说明连接器类型见表6.1.施工工艺方面，导线连接器的安装过程快捷，平均每个电气连接耗时仅10秒，为传统焊锡工艺的1/30，节省人工和安装费用。

导线连接器可完全代替传统锡焊工艺，不再使用焊锡、焊料、加热设备，消除了虚焊与假焊，导线绝缘层不再受焊接高温影响，避免了高举熔融焊锡操作的危险，接点质量一致性好，没有焊接烟气造成的工作场所环境污染。

在施工方法方面，需要根据被连接导线的截面积、导线根数、软硬程度，选择正确的导线连接器型号。

然后根据连接器型号所要求的剥线长度，剥除导线绝缘层。

最后按照图示进行安装或拆卸无螺纹型或扭接式导线连接器。

技术指标方面，导线连接器应符合《建筑电气工程施工质量验收规范》GB、《建筑电气细导线连接器应用技术规程》CECS421、《低压电气装置》（第5部分：电气设备的选择和安装第52章布线系统）GB.6、《家用及类似用途低压电路用的连接器件》GB等标准。

适用范围方面，导线连接器适用于建筑电气工程、电力工程、通信工程、机械工程等领域。

本节将介绍一些适用于额定电压交流1kV及以下和直流1.5kV及以下建筑电气细导线（6mm2及以下的铜导线）的连接的工程案例。

首先，我们来看一个住宅小区的电气细导线连接工程。

在这个小区中，每个住宅都有一个电气细导线，需要将其与主线路连接。

我们采用了压接连接的方式，具体步骤如下：首先，用钢丝刷将电气细导线表面的氧化物清除干净；然后，用压接钳将电气细导线与主线路上的连接器紧密连接；最后，用绝缘胶带将连接处进行绝缘包裹，确保安全可靠。

线路分支接线的运行方式和特点一、背景介绍在电气工程领域中，线路连接是一个重要的环节。

线路连接可以将多个电器设备连接在一起，实现电气能量的传输和控制。

而线路分支接线是一种常见的线路连接方法，它具有独特的运行方式和特点，本文将对其进行全面、详细、完整的探讨。

二、线路分支接线的基本概念线路分支接线是指将一个电气线路连接到另一个电气线路上的一种方法。

通过线路分支接线，可以实现多个电气线路的连接和并联。

在实际应用中，线路分支接线常常用于电气箱、配电盘等设备中，以满足不同用电设备的需求。

三、线路分支接线的基本原理线路分支接线的基本原理是通过连接器或接线端子将两个或多个电气线路连接在一起，形成一个电气网络。

通过接线端子的固定和导线的接触，可以实现电气信号的传输和电气能量的供应。

四、线路分支接线的运行方式线路分支接线有多种运行方式，下面将分别进行阐述。

1. 并联接线方式并联接线方式是指将两个或多个电气线路与同一电气源点相连接的方式。

在并联接线中，各电气线路之间的电压相等，而电流可根据负载大小而有所不同。

2. 串联接线方式串联接线方式是指将两个或多个电气线路按照顺序相连的方式。

在串联接线中，各电气线路之间的电流相等，而电压可根据负载大小和电阻比例而有所不同。

3. 交叉接线方式交叉接线方式是指将两个或多个电气线路以交叉的方式连接在一起的方式。

在交叉接线中，电流和电压的分布较为复杂，需要根据具体情况进行计算和设计。

五、线路分支接线的特点线路分支接线具有以下几个特点。

1. 灵活性线路分支接线具有较高的灵活性，可以根据实际需求进行连接和搭配。

通过调整接线方式和连接方式，可以满足不同电器设备的供电需求。

2. 可靠性线路分支接线能够确保电气信号的传输和电气能量的供应，具有较高的可靠性。

通过合理的接线设计和优质的连接器和接线端子，可以避免接触不良、线路断开等问题。

3. 维护性线路分支接线便于维护和调试。

通过合理的接线布局和标识，可以方便对线路进行检修和维护工作。

4平方硬铜线接线方法硬铜线是一种有优良导电性能的材料，广泛应用于电力系统、电子设备和建筑电气工程中。

在实际的接线过程中，4平方硬铜线的接线方法有多种选择，如单头接线、分段平行接线、单端接线等，具体选择取决于不同的应用场景和需求。

首先介绍一下单头接线方法。

这种方法适用于单一连接点的情况，如将4平方硬铜线与电器设备或终端接线盒连接。

操作步骤如下：1. 确保电源已经切断，并使用合适的工具剥去硬铜线两端的电缆外皮，露出内部的导线；2. 用钳子或剥线钳逐一剥去每条导线的绝缘层，露出适当长度的金属导线；3. 将导线的末端进行整平，确保导线的长度一致，并将其插入相应的连接器或终端盒中；4. 安装好连接器或终端盒后，使用螺丝或螺母将导线固定住，确保接触良好；5. 用绝缘胶带或热缩管等材料对接线处进行绝缘保护，防止短路和漏电等问题；6. 最后，重新连接电源，进行安全测试，确保接线没有问题。

接下来是分段平行接线方法。

该方法适用于需要分散电流负载或减少电阻的场合。

操作步骤如下：1. 根据具体的需求，将4平方硬铜线按照长度和分布进行切割，以适应不同的连接点；2. 对于每段铜线，按照单头接线方法进行剥皮、整平和安装连接器的操作；3. 将各段硬铜线的连接器分别插入电器设备或终端接线盒中；4. 使用螺丝或螺母将连接器固定住，确保接触良好；5. 使用导线槽、导线槽盖板等组件，将各段硬铜线管线整齐地布置在设备或设施上；6. 安装好后，进行绝缘保护，最后重新连接电源，进行安全测试。

最后是单端接线方法。

这种方法适用于需要将4平方硬铜线与其他规格的导线进行连接的情况，如从4平方的硬铜线延长到10平方的硬铜线。

操作步骤如下：1. 确保电源已经切断，并使用合适的工具剥去4平方硬铜线末端的电缆外皮，露出内部的导线；2. 对于需要连接的另一种规格导线，同样地进行剥皮和整平的操作；3. 将4平方硬铜线和目标导线的金属部分插入连接器中，使用螺丝或螺母将其固定住；4. 安装好连接器后，使用绝缘胶带或热缩管等材料对接头进行绝缘保护；5. 最后，重新连接电源，进行安全测试。

机电安装监理知识测试题库（三）项目名称：姓名：得分：选择或填空题：（每题或每空1分，共120分）1.建筑电气动力工程的空载试运行和建筑电气照明工程负荷试运行前，应根据电气设备及相关建筑设备的种类、特性和技术参数等编制试运行方案并应经施工单位审核同意、经监理单位后执行。

A、同意B、审批C、审查D、确认2.规范中3．1．7中规定：电气设备的外露可导电部分应单独与保护导体相连接，不得连接，连接导体的材质、截面积应符合设计要求A、串联B、并联C、混合穿插D、遗漏3.实行生产许可证或强制性认证(CCC认证)的产品，应有许可证编号或CCC认证标志，并应抽查生产许可证或CCC认证证书的认证范围、。

A、真实性B、有效性C、有效性及真实性D、时效性4.进口电气设备、器具和材料进场验收时应提供质量合格证明文件，性能检测报告以及安装、使用、维修、试验要求和说明等技术文件；对有商检规定要求的进口电气设备，尚应提供。

A、海关检测证明B、出口国检测证明C、商检证明D、CCC认证证明5.主要机电设备的绝缘性能检测：对灯具的绝缘性能进行现场抽样检测，灯具的绝缘电阻值不应小于MΩ，灯具内绝缘导线的绝缘层厚度不应小于0．6mm。

A、1.0B、1.5C、2.0D、4.06.电气和机械性能检测：对开关、插座的电气和机械性能应进行现场抽样检测，并应符合下列规定：不同极性带电部件间的电气间隙不应小于3mm，爬电距离不应小于3mm； 2)绝缘电阻值不应小于MΩ；A、2.0B、5.0C、6.0D、8.07.型钢和电焊条的进场验收应符合下列规定：型钢表面应无严重锈蚀、过度扭曲和；电焊条包装应完整，拆包检查焊条尾部应无锈斑。

A、弯折变形B、结构损伤C、断裂D、变形8.母线槽的进场验收应符合下列规定：CCC型式试验报告中的技术参数应符合设计要求，导体规格及相应应与CCC型式试验报告中的导体规格一致，当对导体的载流能力有异议时，应送有资质的试验室做极限温升试验，额定电流的温升应符合国家现行有关产品标准的规定；A、温升值B、防水性能C、IP性能9.验收建筑电气工程时，应核查下列各项质量控制资料，且资料内容应真实、齐全、完整：3.接闪线和接闪带固定支架的测试记录； A、横向剪力 B、水平拉力 C、垂直拉力4 接地(等电位)联结测试记录； A、导通性 B、绝缘性 C、可靠性10.变配电室通电后可抽测下列项目，抽测结果应符合本规范的规定和设计要求：1.开关插座的正确性； A、相序 B、接线 C、位置2.剩余电流动作保护器的和时间； A、动作电流 B、故障电流 C、灵敏度11.对于低压成套配电柜、箱及控制柜(台、箱)间线路的线间和线对地间绝缘电阻值，馈电线路不应小于0．5MΩ，二次回路不应小于1MΩ；二次回路的耐压试验电压应为1000V，当回路绝缘电阻值大于10MΩ时，应采用 V兆欧表代替，试验持续时间应为1min 或符合产品技术文件要求。
