挡土墙围墙结构

挡土墙的类型农村建房，很多包工头脑子特别灵活，平时观察也很仔细，还时常和同行相互学习借鉴，不断总结经验，最后自己又不断创新和优化施工，于是在农村出现了各种各样的挡土墙。

虽然这些材料和施工方法可能五花八门，但是个个都是精心考虑了性价比，最后挡土的效果也是杠杠的，得到了广大建房朋友的认可！本文分为三个部分：一、挡土墙和护坡的介绍二、城市常规挡土墙做法三、农村充满民间智慧的“挡土墙”一、挡土墙和护坡的介绍农村建房，大部分宅基地周边都有高差，挡土墙和护坡必不可少。

下面为挡土墙，上面为护坡好像很多人分不清楚挡土墙和护坡，可以这样来理解：护坡不受力，主要为了防止斜坡泥土风化和冲刷，通常为各种建材铺砌和植物栽植，造价比较便宜；挡土墙需要强力，主要为了防止侧面土方崩塌，通常材料为各种石头和钢筋混凝土等材料，造价很贵；有的人看到城里的钉子户，四周都被挖空了，房子高高在上，也没有再做挡土墙，可房子依然稳稳当当。

钉子户高高在上，四周没有挡土墙于是为了省钱，存在侥幸心理，想不做挡土墙和护坡。

其实，就算好多房子做了挡土墙，因为各种原因没做好，导致的后果也很严重，搞不好房倒人死，到时候后悔都来不及。

如下图，房子下方挡土墙崩塌，还好房子没事，人员和财物都没有受损。

墙塌了，还好房子没事不过下面的图，这家就没那么幸运了。

房子沿马路修建，因为挡土墙损坏，房子随着土一起滑落到下方，房子虽然没有倒塌，但也基本上是报废了。

房子也随着土，一起滚下山坡为了防止悲剧，为了住得更安心，绝大部分人都会选择做挡土墙。

虽然都是为了挡土，但是农村和城市就是差别很大，做法也完全不同。

二、城市常规挡土墙做法挡土墙和护坡，在城市两者都是完全分开的，但是在农村通常就合二为一，一切以实用为导向！同样是挡土墙的做法，城市出于公众安全，又是政府投资，所以不仅仅是施工规范，而且还会提前做好地质勘探，然后进行科学设计和计算，最后才组织施工，不仅坡上建排水沟，而且挡土墙上也会修导水孔。

围墙及挡土墙施工方案施工方案的依据是《灵丘小王庄风电一期项目220kV升压站新建工程图纸》。

2、国家有关法律法规、规范性文件和标准。

3、工程施工组织设计文件。

4、工程质量验收标准。

三、施工准备1、组织施工人员进行安全培训，确保施工人员了解安全施工的重要性和注意事项。

2、准备施工材料，包括M5砂浆MU7.5砖、毛石、水泥、沥青麻丝、中性硅酮耐候胶等。

3、准备施工机械设备，包括挖掘机、混凝土搅拌机、起重机等。

4、对施工现场进行清理和平整，确保施工环境安全整洁。

四、施工技术措施1、围墙施工技术措施：1）按照设计要求进行基础开挖和基底垫层施工。

2）采用M5砂浆MU7.5砖进行砌筑，每隔10.8m设置伸缩缝一处，沿缝内塞入沥青麻丝，缝口处用中性硅酮耐候胶勾缝。

3）采用水泥砂浆抹面，预制混凝土压顶。

2、挡土墙施工技术措施：1）进行毛石基础开挖和垫层施工。

2）采用MU20毛石、M5水泥砂浆进行砌筑，1:1水泥砂浆平缝。

3）进行挡土墙后方填土和夯实。

五、质量保证措施1、严格按照设计要求和施工技术措施进行施工，确保施工质量符合标准。

2、对施工过程中出现的质量问题及时进行整改和处理。

六、安全施工保证措施1、组织施工人员进行安全培训，确保施工人员了解安全施工的重要性和注意事项。

2、对施工现场进行安全检查，确保施工环境安全整洁。

3、对施工过程中出现的安全问题及时进行处理和整改。

七、文明施工措施1、对施工现场进行清理和平整，确保施工环境安全整洁。

2、做好施工现场噪音、扬尘等污染物的防治工作，减少对周边环境的影响。

八、工期保证措施1、制定详细的施工计划，确保施工进度符合要求。

2、对施工进度进行跟踪和监督，及时调整施工计划。

九、雨季施工措施1、对施工现场进行排水和防水处理，确保施工现场不受雨水影响。

2、对施工进度进行调整，确保施工进度不受雨季影响。

施工质量要求在施工过程中，要保证施工质量符合相关标准和规范要求。

特别是在基坑开挖、墙体砌筑、混凝土浇筑等关键环节，要严格按照标准操作，确保质量合格。

施工方案围墙基础1. 简介围墙基础是围墙结构的基础组成部分，它承载着围墙的重量并将其传递到地基上，具有稳定围墙结构的重要作用。

本文将介绍施工方案围墙基础的设计和施工要点。

2. 设计要点2.1 土壤调查在设计围墙基础之前，需要进行土壤调查以了解地基的承重能力和土壤的物理性质。

土壤调查可以通过取样和实地测试来获取所需的数据，如土壤的密度、含水量和承载力等。

根据土壤调查的结果，可以确定围墙基础的尺寸和设计参数。

2.2 基础类型围墙基础的类型常见有浅基础和深基础两种。

浅基础适用于土壤承载能力较高且围墙结构较轻的情况，例如矮墙或栏杆。

深基础适用于土壤承载能力较低或围墙结构较重的情况，例如高墙或围墙挡土墙。

2.3 基础尺寸围墙基础的尺寸应根据土壤承载力和围墙结构的重量来确定。

通常，基础的宽度应大于围墙墙体的宽度，以确保基础能够承受墙体的重量并分散到地基上。

基础的深度应考虑土壤的稳定性和抗冻性能，一般要深埋在地面下方的冻融深度以下。

2.4 基础材料常用的围墙基础材料有混凝土和砖石。

混凝土基础具有强度高、耐久性好的特点，适用于大部分围墙工程。

砖石基础适用于较小规模的围墙工程，如矮墙或栏杆。

选用基础材料时，应根据围墙的高度、重量和环境条件进行综合考虑。

3. 施工要点3.1 基础开挖根据设计要求，先进行基础开挖。

开挖时应保持基础底部的水平和平整，确保基础能够均匀承载墙体的重量。

开挖完成后，应清理基坑内的杂物和泥沙，确保基础施工的正常进行。

3.2 基础浇筑在基础开挖完成后，进行基础浇筑。

浇筑前应先进行基础底部的垫层处理，可以使用砂石或碎石进行填充和压实。

然后，将混凝土或砖石依据设计要求浇筑至基础内。

在浇筑过程中，应注意混凝土的均匀性和密实性，并使用振动器进行振捣以排除空隙和气泡。

3.3 基础养护基础浇筑完成后，应及时进行养护以提高混凝土的强度和耐久性。

养护期间应保持基础表面湿润，并避免暴露在阳光直射或强风下。

一般情况下，混凝土基础的养护期为7天以上，期间需定期进行湿润。

混凝土挡墙方案-混凝土挡墙是一种被广泛运用的围墙材料，不管是在建筑工程还是景观建设领域都发挥着重要的作用。

混凝土挡墙的主要作用是用来限制地面上不同高度的土地、防止土地流动和崩塌，并能够增强土地的承载力。

混凝土挡墙的特点就在于因其强大的耐久性和稳定的性能，被广泛应用。

作为一种高性能、耐久、稳定的围墙材料，混凝土挡墙适用范围非常广泛。

首先，在建筑工程方面，混凝土挡墙可以起到增强基础结构的功能，在一些有地形限制的建筑周围被广泛使用；其次，在园林景观建设方面，混凝土挡墙可以为花圃、花坛、假山、人行道和广场等景观区域提供支撑和保护，创造美观、实用的交通空间；而在农业方面，混凝土挡墙还可以用来分流雨水，改善灌溉条件，提高农作物的生长率。

因此，混凝土挡墙的应用领域十分广泛，并且相比其他围墙材料具有不可替代的优势。

混凝土挡墙可以根据安装环境的不同，设计不同的围墙方案。

以下是几种常见的混凝土挡墙方案：1.板桥式挡墙：该方案主要是通过将板桥和柱子直接固定到地面上的混泥土墙面上来实现挡墙的固定和支撑。

因此，该方案不仅适用于直立于水平面上的挡墙，也可用于斜坡上的挡墙。

板桥式挡墙具有非常强的抗震性和承载能力。

2.挡土墙挡墙：该方案适用于需要挡住高度在10米以上的陡峭山坡或半山腰。

挡土墙挡墙的特点是基础大，墙壁呈梯形结构，可以承受大坡度和大压力。

挡土墙挡墙有非常强的防水性，可以有效地防止泥石流和洪水的侵袭。

3.钢筋混凝土挡墙：该方案适用于需要建造高度在1-5米之间的矮墙，钢筋混凝土挡墙墙体结构简单，成本相对较低，容易维护。

其强度和耐久性也非常好，可以随着时间的推移防止溃墙等问题。

4.方格框架挡墙：该方案也适用于矮墙，具有轻重便于安装，容易移动的特点。

方框支架挡墙可以在围墙上方增加装饰，使围墙更美观。

总之，混凝土挡墙作为一种重要的围墙材料，可以提供非常多的应用方案，适用范围也非常广泛。

不管是在建筑工程、景观建设还是农业等领域，混凝土挡墙都具有稳固、耐用、美观等优点，不仅可以提供有效的支撑和保护，还能为人们创造美好视线和舒适的环境。

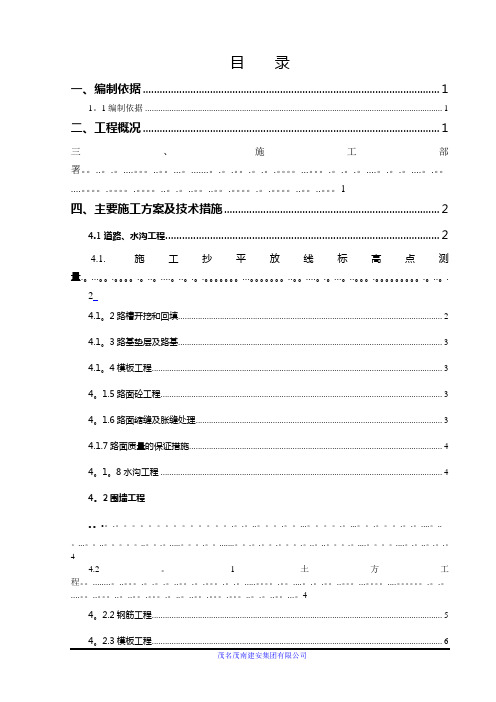

目录一、编制依据 (1)1。

1编制依据 (1)二、工程概况 (1)三、施工部署。

..。

.。

....。

..。

...。

.......。

.。

.。

.。

.。

.。

...。

.。

.。

.。

....。

.。

.。

....。

.。

....。

.。

.。

..。

.。

..。

..。

.。

.。

.。

..。

..。

1四、主要施工方案及技术措施 (2)4.1道路、水沟工程 (2)4.1. 施工抄平放线标高点测量.。

...。

.。

.。

..。

....。

..。

.。

.。

...。

..。

....。

.。

...。

..。

.。

.。

..。

.24.1。

2路槽开挖和回填 (2)4.1。

3路基垫层及路基 (3)4.1。

4模板工程 (3)4。

1.5路面砼工程 (3)4。

1.6路面缩缝及胀缝处理 (3)4.1.7路面质量的保证措施 (4)4。

1。

8水沟工程 (4)4。

2围墙工程。

.。

.。

.。

.。

..。

.。

...。

.。

...。

.。

.。

.。

....。

..。

...。

..。

..。

.。

.....。

.。

.......。

.。

.。

.。

.。

..。

..。

.。

....。

....。

.。

..。

.。

.。

44.2。

1 土方工程。

........。

..。

.。

.。

.。

..。

.。

.。

.。

.。

.....。

.。

....。

.。

.。

..。

...。

....。

.。

.。

....。

..。

..。

..。

.。

.。

..。

..。

.。

.。

..。

.。

..。

...。

44。

2.2钢筋工程 (5)4。

2.3模板工程 (6)4。

2.4砼工程 (6)4。

2.5 彻体工程。

.。

.。

.。

.。

.。

.....。

.。

..。

..。

.。

.。

..。

.。

....。

..。

.....。

.。

..。

.。

..。

..。

.。

..。

.。

......。

.。

..。

.。

.。

..。

.。

.。

.。

..。

..。

.。

..。

.。

.。

..54。

2.6 铁艺工程。

.。

....。

.。

..。

..。

.。

.。

.。

.。

..。

...。

..。

.。

.。

.。

.。

...。

.。

.。

..。

.。

.。

...。

.。

.。

.。

..。

..。

挡土墙围墙施工方案目录一、前言 (2)1.1 编制目的 (2)1.2 编制依据 (3)1.3 施工条件及工期要求 (4)二、工程概况 (5)2.1 工程基本情况 (5)2.2 工程地质与水文条件 (6)2.3 建筑物结构特点及尺寸 (7)三、挡土墙设计 (8)3.1 挡土墙结构形式选择 (10)3.2 挡土墙高度及厚度确定 (11)3.3 挡土墙材料选择 (12)3.4 挡土墙稳定性分析 (14)3.5 挡土墙抗倾覆能力验算 (15)四、施工准备 (16)4.1 施工材料准备 (17)4.2 施工设备选择 (18)4.3 施工队伍组织 (19)4.4 施工现场布置 (20)五、挡土墙施工方法 (21)5.1 基坑开挖及支护 (23)5.2 挡土墙墙体施工 (24)5.3 挡土墙粉刷及装饰 (25)5.4 桩间加固及防排水系统施工 (27)六、质量控制及验收标准 (28)6.1 施工过程质量控制 (29)6.2 工程质量验收标准 (30)6.3 安全及文明施工要求 (31)七、施工进度计划及资源配置 (32)7.1 施工进度计划安排 (33)7.2 施工人员及物资资源配置 (34)7.3 施工进度调整措施 (35)八、风险评估及应对措施 (36)8.1 施工风险识别与评估 (37)8.2 风险应对措施制定 (39)8.3 风险监控与报告制度 (40)一、前言随着城市化进程的加快，基础设施建设日益重要。

挡土墙作为保护土地、防止水土流失的关键构造物，广泛应用于各类工程项目中。

本次施工方案的目的是为挡土墙围墙的施工提供明确的指导，确保施工质量、安全、效率得到有力保障。

本方案基于前期调研和实地考察，结合实际情况进行设计。

在制定过程中，充分考虑了项目所在地的地形、气候、地质等自然条件，确保挡土墙的设计既经济合理又安全可行。

本方案适用于类似工程项目施工参考，为提高我国基础设施建设水平贡献力量。

通过本次施工方案的实施，力求实现施工过程的规范化、标准化和精细化，确保工程质量和安全目标的实现。

挡土墙设计一、挡土墙的分类及用途为防止路基填土或山坡土体坍塌而修筑的承受土体侧压力的墙式构造物，称为挡土墙。

在公路工程中，它广泛地用于支撑路堤填土或路堑边坡，以及桥台、隧道洞口和河流堤岸等处。

路基工程中，挡土墙的建筑费用较高，故路基设计时，应与其他可能的工程方案进行技术经济比较，择优选定。

公路工程中的挡土墙主要按下述几种方法进行分类。

按照挡土墙设置的位置，挡土墙可分为：路堑墙、路堤墙、路肩墙和山坡墙等类型，如图2-5-1所示。

按照结构形式，挡土墙可分为：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。

按照墙体材料，挡土墙可分为：石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。

挡土墙各部分名称如图2-5-1a)所示。

靠回填土或山体的一侧面称为墒背；外露的一侧面称为墙面．也称墙胸；墙的顶面部分称为墙顶；墙的底面部分称为基底或墙底；墙面与墙底的交线称为墙趾；墙背与墙底的变线称为墙踵；墙背与铅垂线的夹角称为墙背倾角a。

挡土墙设置位置不同，其用途也不相同。

路堑墙设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度(图2-5-1a)。

路堤墙设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积(图2-5-1b)。

路肩墙设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。

它还可以保护临近路线的既有的重要建筑物(图2-5-1c)。

沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施(图2-5-1d)。

山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡(图2-5-1e、图2-5-1f)。

为一个整体。

在这个整体中起控制作用的是填土与拉筋之间的摩擦力。

面板的作用是阻挡填土坍落挤出，迫使填土与拉筋结合为整体。

加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度大，具有省工、省料、施工方便、快速等优点，适用于填土路基。

加油站挡土墙及围墙工程施工技术方案及措施1.1基槽开挖挡墙基槽采用机械结合人工开挖。

墙背侧的基槽边坡按照现场地质情况而定，保证边坡的稳定。

对于地质情况差、稳定性不好的地段采取跳槽开挖的方法。

施工时，做好基槽内的排水，防止成型基槽受水浸泡。

当基槽有渗水时，采用挖沟集水及时排除。

当挡墙基础底面原地面沿墙长方向为一斜坡时，基底不陡于5% ；若基底陡于5%时，将基底随地形变化做成阶梯状，其阶梯的水平长度不小于1米，高度不大于 0.5米，挡墙基础岩面凿成向内倾斜的倒坡，坡度2%。

基础埋置深度一般为地表下1米，岩石地基应清除强风化层，基础嵌入中风化基岩内深度不小于0.6米。

挡土墙的基础置于夯实土层，换填砂卵石或强风化泥岩层中，要求承载力达到相应要求，如达不到要求，则应采取换填等措施以提高地基承载力。

1.2混凝土挡墙1.2.1模板工程挡墙模板采用组合钢模板竖支，模板背横竖二道6 48 钢管，两侧模板采用612对拉螺栓@600X600,对拉螺栓加-4X80X80止水环模板支撑采用双排脚手架加斜撑支撑，立杆间距@1000mm，水平杆间距@1200mm。

墙体为增加砼自防水能力，所设对拉螺栓中部均加焊一块-4X80X80止水环。

1.2.2砼工程1）运输距离较远或气温较高时，可掺入缓凝型减水剂。

浇筑前发生显著沁水离析现象时，应加入适量的原水灰比的水泥浆复拌均匀，方可浇筑。

2）浇筑前，应清除模板内的积水和杂物，并以水湿润模板。

使用钢模应保持其表面清洁无浮浆。

3）浇筑砼的自落高度不得超过 1.5m，否则应使用串筒、溜槽或溜管等工具进行浇筑，以防产生石子堆积，影响质量。

4）在结构中若有密集管群，以及预埋件或钢筋稠密处，不易使砼浇捣密实时，应改用相同抗渗等级的细石砼进行浇筑。

5）砼浇筑分层进行，每层厚度不宜超过30〜40cm,相邻两层浇筑时间间隔不应超过2h。

6）防水砼应采用机械振捣。

机械振捣能产生振幅不大、频率较高的振动，使骨料间的磨擦力、粘耐力降低，水泥砂浆的流动性增加，由于振动而分散开的粗骨料在沉降过程中，被水泥砂浆充分包裹，形成具有一定数量和质量的砂浆包裹层，同时挤出砼中的气泡，以增加密实性和抗渗性。

一、工程概况及特点（一）工程建设概况工程名称：三一新疆产业园北侧挡墙及围墙工程建设地点：乌鲁木齐经济技术开发区合作区招标人：三一西北重工有限公司设计单位：中国机械工业第三设计研究院工程概况：挡土墙北厂区挡土墙约1065米，排水沟1065米,北侧围墙约2184m.工期要求:2011年7月1日-2011年10月1日质量要求：合格（二）建筑设计特点1、挡土墙采用C15级毛石混凝土砌筑，其中毛石掺入量不大于总体积的30%，用于外表面的石面应平整。

每10-15m米设置沉降缝，缝宽30mm，缝中填浸透沥青的木板或沥青麻筋，填塞深度200mm。

墙身在高出地面以上部分应设置泄水孔.,孔内预埋100mmPVC管,间距3.0m，上下左右交错布置，泄水孔底部应高出地面30cm;在挡墙墙背50cm范围应回填砂砾或碎石等透水性材料作为排水反虑层,在泄水孔进口处应采用粗颗粒覆盖,在排泄水孔下部应设置隔水层,不使积水渗入基底。

挡墙埋入地面以下的混凝土须采用防腐材料，如沥青砼或聚合物水泥砼。

基础的表面应涂刷不小于5mm厚聚合物水泥砂浆进行防腐。

2、围墙柱子采用MU10砖基础砌筑，100厚光面福建白麻花岗岩压顶，垫层采用C15混凝土浇筑，栏杆采用25×25方钢和60×60方钢加工。

（三）结构设计特点：1.挡墙严格按挤浆法施工，保证砂浆饱满，砌体重度不低于23KN/m³。

砌体不应出现垂直通缝,避免通长的水平通缝。

施工前应做好地面排水工作,挡墙须采用分段跳槽开挖,每段不得大于15m，施工段可长结合伸缩缝设置确定。

2.边坡及基坑开挖的临时放坡值为1：1.50。

墙后回填前，应先清除坡面草皮、耕土等有机质，对墙后地面横坡坡度大于1：6时，应形成台阶状，台阶宽度不小于1m，呈2%~4%的逆坡，回填时应分层夯实，采用粒径填料如碎石，粒径不应大于200mm，压实系数大于0.94，每一100m 不小于2个检测点。

密实度应达到中密，干密度不小于20KN/m ，综合内摩擦角不小于35°。

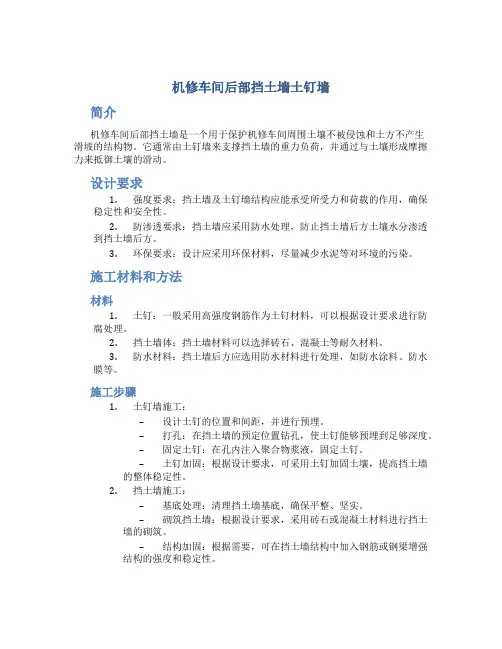

机修车间后部挡土墙土钉墙简介机修车间后部挡土墙是一个用于保护机修车间周围土壤不被侵蚀和土方不产生滑坡的结构物。

它通常由土钉墙来支撑挡土墙的重力负荷，并通过与土壤形成摩擦力来抵御土壤的滑动。

设计要求1.强度要求：挡土墙及土钉墙结构应能承受所受力和荷载的作用，确保稳定性和安全性。

2.防渗透要求：挡土墙应采用防水处理，防止挡土墙后方土壤水分渗透到挡土墙后方。

3.环保要求：设计应采用环保材料，尽量减少水泥等对环境的污染。

施工材料和方法材料1.土钉：一般采用高强度钢筋作为土钉材料，可以根据设计要求进行防腐处理。

2.挡土墙体：挡土墙材料可以选择砖石、混凝土等耐久材料。

3.防水材料：挡土墙后方应选用防水材料进行处理，如防水涂料、防水膜等。

施工步骤1.土钉墙施工：–设计土钉的位置和间距，并进行预埋。

–打孔：在挡土墙的预定位置钻孔，使土钉能够预埋到足够深度。

–固定土钉：在孔内注入聚合物浆液，固定土钉。

–土钉加固：根据设计要求，可采用土钉加固土壤，提高挡土墙的整体稳定性。

2.挡土墙施工：–基底处理：清理挡土墙基底，确保平整、坚实。

–砌筑挡土墙：根据设计要求，采用砖石或混凝土材料进行挡土墙的砌筑。

–结构加固：根据需要，可在挡土墙结构中加入钢筋或钢梁增强结构的强度和稳定性。

–防水处理：在挡土墙后方进行防水处理，采用防水材料（如防水涂料或防水膜）确保挡土墙后方土壤的水分不渗透到挡土墙的内部。

维护与修复为确保机修车间后部挡土墙的使用寿命和稳定性，定期维护和修复非常重要。

1.清理维护：定期清理挡土墙表面的杂物和积水，保持挡土墙的清洁。

2.检查土钉墙：定期检查土钉墙是否出现松动、断裂或腐蚀等情况，如有发现问题应及时修复或更换土钉。

3.检查挡土墙结构：定期检查挡土墙结构是否有裂缝、变形或破损等情况，及时修复或加固挡土墙。

4.防水处理：定期检查挡土墙后方防水材料的状况，如发现破损或老化，应及时进行修复或更换。

总结机修车间后部挡土墙是一个重要的结构，它能够有效保护机修车间周围的土壤，防止滑坡和土壤侵蚀。
