第一章静电场检测

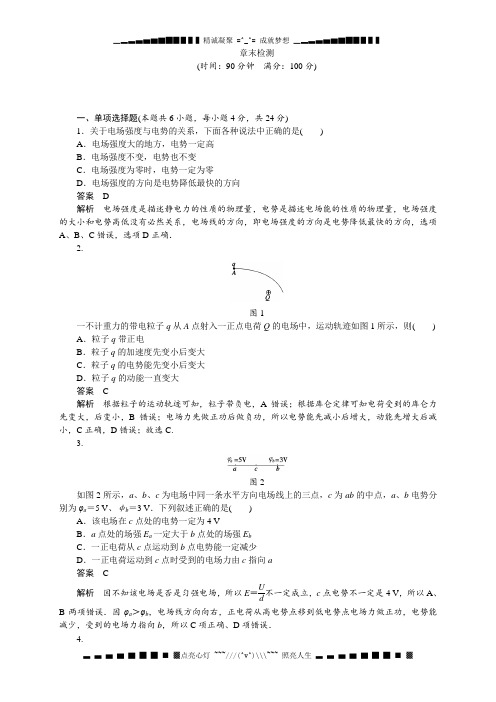

章末检测(时间：90分钟 满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．关于电场强度与电势的关系，下面各种说法中正确的是( ) A ．电场强度大的地方，电势一定高 B ．电场强度不变，电势也不变 C ．电场强度为零时，电势一定为零D ．电场强度的方向是电势降低最快的方向 答案 D解析 电场强度是描述静电力的性质的物理量，电势是描述电场能的性质的物理量，电场强度的大小和电势高低没有必然关系，电场线的方向，即电场强度的方向是电势降低最快的方向，选项A 、B 、C 错误，选项D 正确．2.图1一不计重力的带电粒子q 从A 点射入一正点电荷Q 的电场中，运动轨迹如图1所示，则( ) A ．粒子q 带正电B ．粒子q 的加速度先变小后变大C ．粒子q 的电势能先变小后变大D ．粒子q 的动能一直变大 答案 C解析 根据粒子的运动轨迹可知，粒子带负电，A 错误；根据库仑定律可知电荷受到的库仑力先变大，后变小，B 错误；电场力先做正功后做负功，所以电势能先减小后增大，动能先增大后减小，C 正确，D 错误；故选C.3.图2如图2所示，a 、b 、c 为电场中同一条水平方向电场线上的三点，c 为ab 的中点，a 、b 电势分别为φa ＝5 V 、φb ＝3 V ．下列叙述正确的是( )A ．该电场在c 点处的电势一定为4 VB ．a 点处的场强E a 一定大于b 点处的场强E bC ．一正电荷从c 点运动到b 点电势能一定减少D ．一正电荷运动到c 点时受到的电场力由c 指向a 答案 C解析 因不知该电场是否是匀强电场，所以E ＝Ud 不一定成立，c 点电势不一定是4 V ，所以A 、B 两项错误．因φa ＞φb ，电场线方向向右，正电荷从高电势点移到低电势点电场力做正功，电势能减少，受到的电场力指向b ，所以C 项正确、D 项错误．4.图3空间存在甲、乙两相邻的金属球，甲球带正电，乙球原来不带电，由于静电感应，两球在空间形成了如图3所示稳定的静电场．实线为其电场线，虚线为其等势线，A 、B 两点与两球球心连线位于同一直线上，C 、D 两点关于直线AB 对称，则( )A ．A 点和B 点的电势相同B ．C 点和D 点的电场强度相同C ．正电荷从A 点移至B 点，静电力做正功D ．负电荷从C 点沿直线CD 移至D 点，电势能先增大后减小 答案 C解析 由题图可知φA ＞φB ，所以正电荷从A 移至B ，静电力做正功，故A 错误，C 正确．C 、D 两点场强方向不同，故B 错误．负电荷从C 点沿直线CD 移至D 点，电势能先减小后增大，所以D 错误，故选C.5.图4如图4所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )．A ．k 3q R 2B ．k 10q9R 2 C ．k Q ＋q R 2 D ．k 9Q ＋q 9R 2答案 B解析 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 处产生的场强大小相等，方向相反．在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以E ＝kq（3R ）2＋k q R 2＝k 10q9R2，所以B 选项正确． 6.图5如图5所示，有一带电物体处在一个斜向上的匀强电场E 中，由静止开始沿天花板向左做匀速直线运动，下列说法正确的是( )A ．物体一定带负电B．物体可能带负电C．物体不一定受弹力的作用D．物体一定受弹力的作用答案 D解析物体由静止向左运动，所以物体带正电，物体做匀速直线运动，即合力为零，所以一定受摩擦力和弹力作用，所以选D.二、多项选择题(本题共4小题，每小题4分，共16分)7．下列各量中，与检验电荷无关的物理量是()A．电场力F B．电场强度EC．电势差U D．电场力做的功W答案BC解析电场力F＝qE，与检验电荷有关，故A项错；电场强度E、电势差U与检验电荷无关，故B、C对；电场力做功W＝qU，与检验电荷有关，故D项错．8.图6如图6所示的电路中，AB是两金属板构成的平行板电容器．先将电键K闭合，等电路稳定后再将K断开，然后将B板向下平移一小段距离，并且保持两板间的某点P与A板的距离不变．则下列说法正确的是()A．电容器的电容变小B．电容器内部电场强度大小变大C．电容器内部电场强度大小不变D．P点电势升高答案ACD9.图7带电粒子在匀强电场中的运动轨迹如图7所示，如果带电粒子只受电场力作用从a到b运动，下列说法正确的是()A．粒子带正电B．粒子在a和b点的加速度相同C．该粒子在a点的电势能比在b点时大D．该粒子在b点的速度比在a点时大答案BCD解析由于粒子运动轨迹越来越向上弯曲，可判断它受力方向为竖直向上，所以粒子应带负电，故A错；匀强电场中受力恒定，加速度相同，B对；从a到b由于电场力方向速度方向成锐角，电场力做正功，则电势能减小，动能增大，故该粒子在b 点的电势能比在a 点时小，在b 点的速度比在a 点时大．故C 、D 正确．10.图8如图 8所示，真空中两个相同的小球带有等量同种电荷，质量 均为0.1 g ，分别用10 cm 长的绝缘细线悬挂于绝缘天花板的一点，当平衡时B 球偏离竖直方向60°，A 竖直悬挂且与绝缘墙接触(g 取10 m/s 2)．下列说法正确的是( )A ．小球的带电荷量为3.33×10－8 CB ．墙壁受到的压力为8.7×10－4 NC ．A 球受到细线的拉力为1.0×10－3 ND ．B 球受到的拉力为1.5×10－3 N 答案 AB解析 分析A 、B 的受力，根据共点力平衡条件：F ＝k q 2l 2＝mg ，解得q ＝3.33×10－8 C ；F N ＝F cos30°＝mg cos 30°＝8.7×10－4 N ；T B ＝mg ＝1.0×10－3 N ；T A ＝mg ＋Fsin 30°＝1.5×10－3 N ．故选AB.三、填空题(每空2分，共10分) 11.图9如图9，a 、b 是两个带有同种电荷的小球，用绝缘丝线悬挂于同一点，两球静止时，它们距水平面的高度相等，绳与竖直方向的夹角分别为α、β，且α＜β.若同时剪断两根细线，空气阻力不计，两球带电荷量不变，两球质量为m a ，m b ，两球落地时间为t a ，t b ，落地时水平位移为x a ，x b ，则m a ________m b ，t a ______t b ，x a ______x b .(填＞，＜或＝)答案 ＞ ＝ ＜解析 两球带同种电荷，所以两球在水平方向受到相互作用的电场力大小相等，方向相反，对两小球分别进行受力分析有：m a g ＝F tan α，m b g ＝Ftan β.因为α＜β，所以tan α＜tan β，m a g ＞m b g ，m a ＞m b ；剪断细线水平方向上，a 的加速度小于b 的加速度．竖直方向上两球均做自由落体运动，因此两球同时落地： t a ＝t b ；由于a 的加速度小于b 的加速度，因此a 球水平飞行的距离比b 球小：x a ＝x b .12.图10如图10所示，在竖直向下、场强为E 的匀强电场中，长为l 的绝缘轻杆可绕固定轴O 在竖直面内无摩擦转动，两个小球A 、B 固定于杆的两端，A 、B 的质量分别为m 1和m 2(m 1＜m 2)，A 带负电，电荷量为q 1，B 带正电，电荷量为q 2.杆从静止开始由水平位置转到竖直位置，在此过程中静电力做功为________，在竖直位置处两球的总动能为________．答案(q1＋q2)El/2[(m2－m1)g＋(q1＋q2)E]l/2解析本题考查静电力做功的特点和动能定理，考查学生对功能关系的处理．A、B在转动过程中静电力对A、B都做正功，即：W＝q1E l2＋q2El2＝(q1＋q2)El/2，根据动能定理：(m2－m1)gl2＋（q1＋q2）El2＝E k－0，可求解在竖直位置处两球的总动能为E k＝[(m2－m1)g＋(q1＋q2)E]l/2.四、计算题(本题共4小题，共50分)13．(10分)图11如图11所示，在匀强电场中，将带电荷量q＝－6×10－6C的电荷从电场中的A点移到B点，克服电场力做了2.4×10－5 J的功，再从B点移到C点，电场力做了1.2×10－5 J的功．求：(1)A、B两点间的电势差U AB和B、C两点间的电势差U BC；(2)如果规定B点的电势为零，则A点和C点的电势分别为多少？(3)作出过B点的一条电场线(只保留作图的痕迹，不写做法)．答案(1)4 V－2 V(2)4 V 2 V(3)见解析图解析(1)U AB＝W ABq＝－2.4×10－5－6×10－6V＝4 VU BC＝1.2×10－5－6×10－6V＝－2 V(2)U AB＝φA－φBU BC＝φB－φC又φB＝0故φA＝4 V，φC＝2 V(3)如图所示图1214．(12分)一个带正电的微粒，从A点射入水平方向的匀强电场中，微粒沿直线AB运动，如图12所示．AB与电场线夹角θ＝30°，已知带电粒子的质量m＝1.0×10－7kg，电荷量q＝1.0×10－10 C，A、B相距L＝20 cm.(取g＝10 m/s2，结果保留两位有效数字)求：(1)说明微粒在电场中运动的性质，要求说明理由．(2)电场强度的大小和方向．(3)要使微粒从A点运动到B点，微粒射入电场时的最小速度是多少．答案 见解析解析 (1)微粒只在重力和电场力作用下沿AB 方向运动，在垂直于AB 方向上的重力和电场力必等大反向，可知电场力的方向水平向左，如图所示，微粒所受合力的方向由B 指向A ，与初速度v A 方向相反，微粒做匀减速运动．(2)在垂直于AB 方向上，有qE sin θ－mg cos θ＝0所以电场强度E ＝1.7×104 N/C 电场强度的方向水平向左(3)微粒由A 运动到B 时的速度v B ＝0时，微粒进入电场时的速度最小，由动能定理得，mgL sin θ＋qEL cos θ＝m v 2A /2，代入数据，解得v A ＝2.8 m/s图1315．(14分)如图13所示，在E ＝ 103 V/m 的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN 连接，半圆轨道所在竖直平面与电场线平行，其半径R ＝0.4m ，一带正电荷q ＝10－4 C 的小滑块质量为m ＝ 0.04 kg ，与水平轨道间的动摩擦因数μ＝0.2，g 取10 m/s 2，求：(1)要使小滑块能运动到半圆轨道的最高点L ，滑块应在水平轨道上离N 点多远处释放？ (2)这样释放的滑块通过P 点时对轨道压力是多大？(P 为半圆轨道中点) 答案 (1)20 m (2)1.5 N解析 (1)滑块刚能通过轨道最高点条件是mg ＝m v 2R，v ＝Rg ＝2 m/s滑块由释放点到最高点过程由动能定理得： Eqs －μmgs －mg 2R ＝12m v 2所以s ＝m ⎝⎛⎭⎫12v 2＋2gR Eq －μmg代入数据得：s ＝20 m(2)滑块过P 点时，由动能定理： －mgR －EqR ＝12m v 2－12m v 2p所以v 2P ＝v 2＋2(g ＋Eq m)R 在P 点由牛顿第二定律：N －Eq ＝m v 2P R所以N ＝3(mg ＋Eq ) 代入数据得：N ＝1.5 N16．(14分)如图14所示，EF 与GH 间为一无场区．无场区左侧A 、B 为相距为d 、板长为L 的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A 为正极板．无场区右侧为一点电荷Q 形成的电场，点电荷的位置O 为圆弧形细圆管CD 的圆心，圆弧半径为R ，圆心角为120°，O 、C 在两板间的中心线上，D 位于GH 上．一个质量为m 、电荷量为q 的带正电粒子以初速度v 0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．(不计粒子的重力、管的粗细)求：图14(1)O 处点电荷的电性和电荷量； (2)两金属板间所加的电压． 答案 (1)负电 4m v 20R3kq(2)3md v 203qL解析 (1)由几何关系知，粒子在D 点速度方向与水平方向夹角为30°，进入D 点时速度v ＝v 0cos 30°＝233v 0①在细圆管中做与管壁无相互挤压的匀速圆周运动，故Q 带负电且满足k QqR 2＝m v 2R ②由①②得：Q ＝4m v 20R3kq(2)粒子射出电场时速度方向与水平方向成30° tan 30°＝v yv 0③v y ＝at ④ a ＝qU md ⑤ t ＝L v 0⑥ 由③④⑤⑥得：U ＝md v 20tan 30°qL ＝3md v 203qL。

第一章过关检测(时间：90分钟,满分：100分)一、选择题（本题共10小题,每小题4分,共40分。

在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。

全部选对的得4分，选不全的得2分,有选错或不答的得0分）1.下列物理量中哪些与检测电荷q无关（）A. 电场强度EB。

电势UC。

电势能E pD。

电场力F2。

下列说法正确的是（)A. 电场线相互平行的电场不一定是匀强电场B。

在电场中将电荷由a移到b，如果电场力做功为零，a、b两点场强大小必定相等C. 电势降低的方向不一定就是场强方向D。

在电场中，只在静电力作用下,使电荷沿电场线运动,这样的电场只能是匀强电场3。

如图是表示在一个电场中a、b、c、d四点分别引入检验电荷时，测得的检验电荷的电荷量跟它所受电场力的函数关系图象，那么下列叙述正确的是（）A. 这个电场是匀强电场B. a、b、c、d四点的场强大小关系是E d＞E a＞E b＞E cC。

a、b、c、d四点的场强大小关系是E a＞E b＞E d＞E cD。

无法确定这四个点的场强大小关系4。

使带电的金属球靠近不带电的验电器，验电器的箔片张开。

下列各图表示验电器上感应电荷的分布情况，正确的是（）5.带负电的粒子在某电场中仅受静电力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。

该电场可能由（）A. 一个带正电的点电荷形成B. 一个带负电的点电荷形成C. 两个分立的带等量负电的点电荷形成D. 一带负电的点电荷与带正电的无限大平板形成6。

下图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M 点，再经过N 点,可以判定（ ）A 。

M 点的电势大于N 点的电势B 。

M 点的电势小于N 点的电势C. 粒子在M 点受到的电场力大于在N 点受到的静电力 D 。

粒子在M 点受到的电场力小于在N 点受到的静电力7。

静电场中,带电粒子在静电力作用下从电势为φa 的a 点运动至电势为φb 的b 点。

第一章 静电场 单元综合评估(A 卷)1．对电容C ＝Q U，以下说法正确的是( ) A ．电容器带电荷量越大，电容就越大B ．对于固定电容器，它的带电荷量跟它两极板间所加电压的比值保持不变C ．可变电容器的带电荷量跟加在两极板间的电压成反比D ．如果一个电容器没有电压，就没有带电荷量，也就没有电容解析： 电容量与带电荷量及两极间电压无关．答案： B2．如下图所示的真空空间中，仅在正方体中的黑点处存在着电荷量大小相等的点电荷，则图中a 、b 两点电场强度和电势均相同的是( )解析： C 图中a 、b 两点处在＋q 、－q 连线的中垂线上，且关于两电荷连线对称分布，电场强度和电势均相同．答案： C 3．在静电场中，将一电子由a 点移到b 点，电场力做功5 eV ，则下列结论错误的是( )A ．电场强度的方向一定是由b 到aB ．a 、b 两点间的电压是5 VC ．电子的电势能减少了5 eVD ．因零电势点未确定，故不能确定a 、b 两点的电势解析： 由U ab ＝W ab q ＝5 eV －e＝－5 V 知a 、b 两点间的电势差为－5 V ，即电压为5 V ，但电场强度方向不一定由b 到a ，所以A 错．电场力对电荷做功5 eV ，其电势能一定减少了5 eV ，而零电势点未确定，我们只能确定a 、b 两点间的电势差，无法确定a 、b 两点的电势，所以，C 、D 对，本题应选A. 答案： A4．两块水平放置的平行金属板，带等量异种电荷，一个带电油滴恰悬浮在平行板间．如果使油滴产生大小等于g 2的加速度，两板电荷量应是原来的( ) A ．2倍 B.12 C.32倍 D.23答案： BC5．如下图所示，A 、B 、C 、D 、E 是半径为r 的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A 点处的电荷量为－q 外，其余各点处的电荷量均为＋q ，则圆心O 处( )A ．场强大小为kqr 2，方向沿OA 方向 B ．场强大小为kq r 2，方向沿AO 方向C ．场强大小为2kq r 2，方向沿OA 方向D ．场强大小为2kq r 2，方向沿AO 方向答案： C6.Q 1、Q 2为两个带电质点，带正电的检验电荷q 沿中垂线向上移动时，q 在各点所受Q 1、Q 2作用力的合力大小和方向如图中细线所示(力的方向都是向左侧)，由此可以判断( )A ．Q 2可能带负电荷B ．Q 1、Q 2可能为等量异种电荷C ．Q 2电荷量一定大于Q 1的电荷量D ．中垂线上的各点电势相等解析： 由图可知带正电的检验电荷受到两个电荷的库仑力的合力方向为左上方或左下方，所以Q 2一定带正电荷，Q 1可能带正电荷也可能带负电荷，且Q 2>Q 1，选项A 、B 、D 错，C 正确．答案： C7．如下图所示，水平天花板下用长度相同的绝缘细线悬挂起来的两个相同的带电介质小球a 、b ，左边放一个带正电的固定球＋Q 时，两悬球都保持竖直方向．下面说法正确的是( )A ．a 球带正电，b 球带正电，并且a 球带电荷量较大B ．a 球带负电，b 球带正电，并且a 球带电荷量较小C ．a 球带负电，b 球带正电，并且a 球带电荷量较大D ．a 球带正电，b 球带负电，并且a 球带电荷量较小解析： 要使ab 平衡，必须有a 带负电，b 带正电，且a 球带电较少，故应选B. 答案： B8.如右图所示，AB 是某点电荷电场中一条电场线，在电场线上P 处自由释放一个负试探电荷时，它沿直线向B 点处运动，对此现象下列判断正确的是(不计电荷重力)( )A ．电荷向B 做匀加速运动B ．电荷向B 做加速度越来越小的运动C ．电荷向B 做加速度越来越大的运动D ．电荷向B 做加速运动，加速度的变化情况不能确定解析： 从静止起动的负电荷向B 运动，说明它受电场力向B ，负电荷受的电场力方向与电场强度的方向相反，可知此电场线的指向应从B →A ，这就有两个可能性：一是B 处有正点电荷为场源，则越靠近B 处场强越大，负电荷会受到越来越大的电场力，加速度应越来越大；二是A 处有负点电荷为场源，则越远离A 时场强越小，负试探电荷受到的电场力越来越小，加速度越来越小，故正确答案为D. 答案： D9．细胞膜也称生物膜或质膜．是由类脂、蛋白质和糖类组成．质膜中的类脂也称膜脂，是质膜的基本骨架，膜蛋白质是膜功能的主要体现者．如果细胞膜的厚度约等于800 nm(1 nm ＝10－9 m)，当膜的内外层间的电压达到0.4 V 时，即可让一价钠离子渗透．设细胞膜内的电场为匀强电场，则钠离子在渗透时( )A ．膜内电场强度约为5×105 V/mB ．膜内电场强度约为2×105 V/mC ．每个钠离子沿电场方向透过膜时电场力做功约为6.4×10－20 JD ．每个钠离子沿电场方向透过膜时电场力做功约为1.6×10－19 J解析： 根据E ＝U d ＝0.4800×10－9 V/m ＝5×105 V/m ，A 正确，B 错误；W ＝Uq ＝0.4×1.6×10－19 J ＝6.4×10－20 J ，C 正确，D 错误．答案： AC10．如下图为一匀强电场，某带电粒子从A 点运动到B 点．在这一运动过程中克服重力做的功为2.0 J ，电场力做的功为1.5 J ．则下列说法正确的是( )A ．粒子带负电B ．粒子在A 点的电势能比在B 点少1.5 JC ．粒子在A 点的动能比在B 点多0.5 JD ．粒子在A 点的机械能比在B 点少1.5 J解析： 粒子从A 点运动到B 点，电场力做正功，且沿着电场线，故粒子带正电，所以选项A 错；粒子从A 点运动到B 点，电场力做正功，电势能减少，故粒子在A 点的电势能比在B 点多1.5 J ，故选项B 错；由动能定理，W G ＋W 电＝ΔE k ，－2.0 J ＋1.5 J ＝E k B －E k A ，所以选项C 对；由其他力(在这里指电场力)做功等于机械能的增加，所以选项D 对．答案： CD11．如下图所示，在一个水平方向(平行纸面方向)的匀强电场中．用上端固定，长为L 的绝缘细线，拴一质量为m 、电荷量为q 的小球，开始时将细线拉至水平至A 点，突然松开后，小球由静止开始向下摆动，当细线转过60°角到B 点时，速度恰好为零，求A 、B 两点间的电势差U AB 的大小．解析： 带电小球由A 运动到B 的过程中，由动能定理得mgL sin 60°＋qU AB ＝0，则U AB ＝－mgL sin 60°q ＝－3mgL 2q. 答案： 3mgL 2q 12．把带电荷量2×10－8 C 的正点电荷从无限远处移到电场中A 点，要克服电场力做功8×10－6 J ，若把该电荷从无限远处移到电场中B 点，需克服电场力做功2×10－6 J ，求： (1)A 点的电势；(2)A 、B 两点的电势差；(3)把2×10－5 C 的负电荷由A 点移到B 点电场力做的功． 解析： (1)正点电荷从无限远处移到电场中A 点，要克服电场力做功8×10－6 J ，所以E p A ＝8×10－6 J ． φA ＝E p A q ＝8×10－62×10－8＝400 V ， (2)E p B ＝2×10－6J ，φB ＝E p B q ＝2×10－62×108＝100 V ．由电势差定义：U AB ＝φA －φB ＝300 V . (3)把2×10－5 C 的负电荷由A 点移到B 点电场力做的功为：W AB ＝qU AB ＝－2×10－5×300 J ＝－6×10－3 J. 答案： (1)400 V (2)300 V (3)－6×10－3 J 14.一束电子流在经U ＝5 000 V 的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如右图所示，若两板间距离d ＝1.0 cm ，板长l ＝5.0 cm ，那么，要使电子能从平行板间飞出，两个极板上最大能加多大电压？解析： 加速过程中，由动能定理得eU ＝12m v 02① 进入偏转电场，电子在平行于板面的方向上做匀速运动l ＝v 0t .②在垂直于板面的方向做匀加速直线运动，加速度a ＝F m ＝eU ′dm.③ 偏距y ＝12at 2④ 能飞出的条件为y ≤d 2.⑤ 解①～⑤式得U ′≤2Ud 2l 2＝2×5 000×(1.0×10－2)2(5.0×10－2)2 V ＝4.0×102 V. 即要使电子能飞出，所加电压最大为400 V.答案： 400 V单元综合评估(B 卷)1．带正电荷的小球只受到电场力作用从静止开始运动，它在任意一段时间内( )A ．一定沿电场线由高电势处向低电势处运动B ．一定沿电场线由低电势处向高电势处运动C ．不一定沿电场线运动，但一定由高电势处向低电势处运动D ．不一定沿电场线运动，也不一定由高电势处向低电势处运动解析： 带正电荷的小球只受到电场力作用从静止开始运动，电场力一定做正功，由于电场的性质不知，所以不一定沿电场线运动，由U AB ＝W AB q知，U AB ＞0，所以运动过程中电势一定降低，故选C. 答案： C 2．使两个完全相同的金属小球(均可视为点电荷)分别带上－3Q 和＋5Q 的电荷后，将它们固定在相距为a 的两点，它们之间库仑力的大小为F 1.现用绝缘工具使两小球相互接触后，再将它们固定在相距为2a 的两点，它们之间库仑力的大小为F 2.则F 1与F 2之比为( )A ．2∶1B ．4∶1C ．16∶1D ．60∶1解析： 两个完全相同的金属小球相互接触后，带电荷量均为＋Q ，距离变为原来的两倍，根据库仑定律可知选项D 正确．答案： D3．A 、B 、C 是匀强电场中的三个点，各点电势φA ＝10 V ，φB ＝2 V ，φC ＝6 V ，A 、B 、C 三点在同一平面上，如图所示，关于A 、B 、C 三点的位置及电场强度的方向表示正确的是( )解析： 根据电场线和等势面垂直的关系和沿电场方向电势降低，可以判断D 选项正确．答案： D4．电场中有A 、B 两点，A 点的电势φA ＝30 V ，B 点的电势φB ＝10 V ，一个电子由A 点运动到B 点的过程中，下列说法中正确的是( )A ．电场力对电子做功20 eV ，电子的电势能减少了20 eVB ．电力克服电场力做功20 eV ，电子的电势能减少了20 eVC ．电场力对电子做功20 eV ，电子的电势能增加了20 eVD ．电子克服电场力做功20 eV ，电子的电势能增加了20 eV解析： W AB ＝qU AB ＝－20 eV ，根据电场力做功与电势能变化的关系可知选项D 正确．答案： D5．如下图所示，正电荷q 在电场中由P 向Q 做加速运动，而且加速度越来越大，由此可以判定，它所在的电场是图中的( )解析： 正电荷受力的方向和电场强度方向相同，电场线越密的地方电荷受力越大，根据牛顿第二定律，电荷的加速度也就越大，所以根据题意，Q 点的电场线应比P 点的电场线密，故选项A 、B 错误；又由于电荷做加速运动，所以选项C 错误，选项D 正确．答案： D6．如下图所示，电路中A 、B 为两块竖直放置的金属板，C 是一只静电计，开关S 合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是( )A ．使A 、B 两板靠近一些B ．使A 、B 两板正对面积减小一些C ．断开S 后，使B 板向右平移一些D ．断开S 后，使A 、B 正对面积减小一些解析： 静电计显示的是A 、B 两极板间的电压，指针张角越大，表示两板间的电压越高．当合上S 后，A 、B 两板与电源两极相连，板间电压等于电源电压不变，静电计指针张角不变；当断开S 后，板间距离增大，正对面积减小，都将使A 、B 两板间的电容变小，而电容器所带的电荷量不变，由C ＝Q U可知，板间电压U 增大，从而静电计指针张角增大．所以本题的正确答案是C 、D.答案： CD7.如右图所示，光滑绝缘水平面上有三个带电小球a ，b ，c (可视为点电荷)，三球沿一条直线摆放，仅在它们之间的静电力作用下静止，则以下判断正确的是( )A ．a 对b 的静电力一定是引力B ．a 对b 的静电力可能是斥力C ．a 的电量可能比b 少D ．a 的电量一定比b 多解析由三个电荷平衡的规律“三点共线，两同夹异，两大夹小，近小远大”可知，a 和c 一定是同种电荷，a 和b 一定是异种电荷，并且a 的电量一定比b 的带电量要多，这样c 才可能平衡，所以本题正确答案应选A 、D.8．如下图所示，图中实线表示一匀强电场的电场线，一带负电荷的粒子射入电场，虚线是它的运动轨迹，a 、b 是轨迹上的两点，若粒子所受重力不计，则下列判断正确的是( )A ．电场线方向向下B ．粒子一定从a 点运动到b 点C ．a 点电势比b 点电势高D ．粒子在a 点的电势能大于在b 点的电势能解析： 无论粒子从a 点或者从b 点射入电场，由于运动轨迹向下弯曲，说明粒子受电场力方向向下，可判断电场线的方向向上而不是向下，A 错误；粒子既可以从a 点运动到b 点，也可以从b 点运动到a 点，B 错误；由于顺着电场线方向电势在降低，故有φa ＜φb ，C 错误；负电荷逆着电场方向运动时电势能减少，顺着电场方向运动时电势能增加，因而粒子在a 点的电势能大于在b 点的电势能，D 正确．答案： D9．示波管是一种多功能电学仪器，它的工作原理可以等效成下列情况：如下图所示，真空室中电极K 发出电子(初速度不计)，经过电压为U 1的加速电场后，由小孔S 沿水平金属板A 、B 间的中心线射入板中．金属板长为L ，相距为d ，当A 、B 间电压为U 2时电子偏离中心线飞出电场打到荧光屏上而显示亮点．已知电子的质量为m 、电荷量为e ，不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是( )A ．U 1变大，U 2变大B ．U 1变小，U 2变大C ．U 1变大，U 2变小D ．U 1变小，U 2变小解析： 当电子离开偏转电场时速度的反向延长线一定经过偏转电场中水平位移的中点，所以电子离开偏转电场时偏转角度越大(偏转距离越大)，亮点距离中心就越远．设电子经过U 1加速后速度为v 0，离开偏转电场时侧向速度为v y .根据题意得：eU 1＝12m v 02① 电子在A 、B 间做类平抛运动，当其离开偏转电场时侧向速度为v y ＝at ＝eU 2md ·L v 0.② 结合①②式，速度的偏转角θ满足：tan θ＝v y v 0＝U 2L 2dU 1. 显然，欲使θ变大，应该增大U 2、L ，或者减小U 1、d .正确选项是B. 答案： B10．下图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如右图中两条实线所示．点a 、b 、c 为实线与虚线的交点．已知O 点电势高于c 点，若不计重力，则( )A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零解析： 因为O 点电势高于c 点电势，可知场强方向竖直向下，正电荷受到的电场力向下，负电荷受到的电场力向上，可知M 是正电荷，N 是负电荷，故A 错，M 运动到c 点电场力做正功，N 运动到a 点电场力也做正功，且M 、N 电量荷相等，匀强电场相等距离的等势线间的电势差也相等，所以做功相等，选项B 正确、C 错；由于O 、b 点在同一等势面上，故M 在从O 点运动到b 点的过程中电场力做功为零，选项D 正确．答案： BD11．如图所示，两块竖直放置的平行金属板A 、B 相距为d ，两板间电压为U ，一质量为m 的带电小球从两板间的M 点开始以竖直向上的初速度v 0运动，当它到达电场中的N 点时速度变为水平方向，大小变为2v 0，求M 、N 两点间的电势差和电场力对带电小球所做的功．(不计带电小球对金属板上的电荷均匀分布的影响，设重力加速度为g )解析： 带电小球从M 点运动到N 点的过程中，在竖直方向上仅受重力作用，从初速度v 0匀减速到零，水平方向上仅受电场力作用，速度从零匀加速到2v 0.竖直位移：h ＝v 022g ， 水平位移：x ＝2v 02·t ，又h ＝v 02t ，所以：x ＝2h ＝v 02g，所以M 、N 两点间的电势差U MN ＝U d ·x ＝U v 02dg .从M 点运动到N 点的过程中，由动能定理得：W E ＋W G ＝12m v N 2－12m v 02，又W G ＝－mgh ＝－12m v 02，所以W E ＝2m v 02. 答案： U MN ＝U v 02dg W ＝2m v 0212．如下图所示，有一水平向左的匀强电场，场强为E ＝1.25×104 N/C ，一根长L ＝1.5 m 、与水平方向的夹角为θ＝37°的光滑绝缘细直杆MN 固定在电场中，杆的下端M 固定一个带电小球A ，电荷量Q ＝＋4.5×10－6 C ；另一带电小球B 穿在杆上可自由滑动，电荷量q ＝＋1.0×10－6 C ，质量m ＝1.0×10－2 kg.现将小球B 从杆的上端N 静止释放，小球B 开始运动．(静电力常量k ＝9.0×109 N·m 2/C 2，取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8)求：(1)小球B 开始运动时的加速度为多大？(2)小球B 的速度最大时，与M 端的距离r 为多大？解析： (1)开始运动时小球B 受重力、库仑力、杆的弹力和电场力，沿杆方向运动，由牛顿第二定律得mg sin θ－kQq L 2－qE cos θ＝ma ① 解得：a ＝g sin θ－kQq mL 2－qE cos θm② 代入数据解得：a ＝3.2 m/s 2.③ (2)小球B 速度最大时合力为零，即mg sin θ－kQq r 2－qE cos θ＝0④ 解得：r ＝kQq mg sin θ－qE cos θ⑤ 代入数据解得：r ＝0.9 m.答案： (1)3.2 m/s 2 (2)0.9 m。

第一章：静电场经典题目检测(90分钟共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a，带电小球b固定在绝缘水平面上，可能让轻绳伸直且a球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图中的虚线所示(a、b只受电场力作用)，则( )A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功~C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大3．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A．mgEB．3mgEC．2mgED．mg2E4．一带电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A．该电场是某正点电荷电场B．粒子的速度逐渐增大;C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大5．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b，不计空气阻力，则( )（A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒7．如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功—C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

《静电场》单元检测题一、单选题1.在静电场中，将一正电荷从a点移到b点，电场力做了负功，则( )A．b点的电场强度一定比a点大B．电场线方向一定从b指向aC．b点的电势一定比a点高D．该电荷的动能一定减小2.电场中等势面如图所示，下列关于该电场描述正确的是( )A．A点的电场强度比C点的小B．负电荷在A点的电势能比在C点的电势能大C．电荷沿等势面AB移动的过程中，电场力始终不做功D．正电荷由A移动到C，电场力做负功3.将带电量为Q和﹣3Q的可视为点电荷小球放在相距一定距离时，其相互作用力为F，则将两小球接触后放回原地，此时的相互作用力变为（）A． B． C． D．4.如图所示，光滑绝缘半球形的碗固定在水平地面上，可视为质点的带电小球1、2的电荷分别为Q1、Q2，其中小球1固定在碗底A点，小球2可以自由运动，平衡时小球2位于碗内的B位置处，如图所示．现在改变小球2的带电量，把它放置在图中C位置时也恰好能平衡，已知AB弦是AC弦的两倍，则( )A．小球在C位置时的电量是B位置时电量的一半B．小球在C位置时的电量是B位置时电量的四分之一C．小球2在B点对碗的压力大小等于小球2在C点时对碗的压力大小D．小球2在B点对碗的压力大小大于小球2在C点时对碗的压力大小5.两个等量正点电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示．一个电荷量为2 C、质量为1 kg的小物块从C点由静止释放，其运动的v－t 图象如图乙所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)．则下列说法正确的是( )A．B点为中垂线上电场强度最大的点，场强E＝2 V/mB．由C到A的过程中物块的电势能先减小后增大C．从C到A电势逐渐升高D．A、B两点电势差UAB＝－5 V6.关于匀强电场场强和电势差的关系，下列叙述正确的是( )A．在相同距离的两点上，电势差大的其场强也必定大B．电场强度越大的地方，电势越高，任意两点间的电势差越大C．沿不垂直于电场线方向任意一条直线上相同距离上的电势差必相等D．电势降低的方向一定是场强方向7.在电场中( )A．某点的电场强度大，该点的电势一定高B．某点的电势高，检验电荷在该点的电势能一定大C．某点的场强为零，检验电荷在该点的电势能一定为零D．某点的电势为零，检验电荷在该点的电势能一定为零8.电场中有A、B两点，一个点电荷在A点的电势能为1.2×10－8J，在B点的电势能为8.0×10－9J．已知A、B两点在同一条电场线上，如图所示，该点电荷的电荷量为1.0×10－9C，那么( )A．该电荷为负电荷B．该电荷为正电荷C．A、B两点的电势差UAB＝4.0 VD．把电荷从A移到B，电场力做功为W＝4.0 J9.如图所示，平行等距的竖直虚线为某一电场的等势面，一带负电的微粒以一定初速度射入电场后，恰能沿直线PQ运动，由此可知( )A．该电场一定是匀强电场，且方向水平向左B．P点电势高于Q点的电势C．微粒从P点到Q点电势能减少，机械能增加D．微粒从P点到Q点，其动能与电势能之和保持不变10.如图所示，匀强电场场强E＝100 V/m，A、B两点相距10 cm，A、B连线与电场线的夹角为60°，则A、B间电势差UAB为( )A．－10 V B． 10 V C．－5 V D． 5 V11.某电场线分布如图所示，一带电粒子沿图中虚线所示途径运动，先后通过M点和N 点.以下说法正确的是（）A．M、N点的场强EM＞ENB．粒子在M、N点的加速度aM＞aNC．粒子在M、N点的速度vM＞vND．粒子带正电12.如图所示的匀强电场场强为103N/C，ab、cd平行于电场线，ac、bd垂直于电场线，ab＝cd＝4 cm，ac＝bd＝3 cm.则下述计算结果正确的是( )A．a、b之间的电势差为40 VB．a、c之间的电势差为50 VC．将q＝－5×10－3C的点电荷沿矩形路径abdca移动一周，电场力做的功是－0.25 JD．将q＝－5×10－3C的点电荷沿abd从a移到d，电场力做的功是0.25 J二、多选题13. 下列公式适用于任何电场的是( )A．W＝qU B．U＝Ed C．E＝ D．E＝k14. 由电场强度的定义式E＝可知，在电场中的同一点( )A．电场强度E跟F成正比，跟q成反比B．无论试探电荷所带的电荷量如何变化，始终不变C．电场强度为零，则在该点的电荷受到的静电力一定为零D．一个不带电的小球在该点受到的静电力为零，则该点的电场强度一定为零15. 下列关于电容器和电容的说法中，正确的是( )A．根据C＝可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比B．对于确定的电容器，其所带电荷量与两板间的电压成正比C．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压的比值都恒定不变D．电容器所带电荷量增加一倍，电容就增加一倍16. 如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10 V、20 V、30 V，实线是一带电粒子(不计重力)在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是( )A．粒子在三点所受电场力不相等B．粒子可能先经过a，再到b，然后到cC．粒子三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb17. 如图所示，虚线为某点电荷电场的等势面，现有两个比荷(即电荷量与质量之比)相同的带电粒子(不计重力)以相同的速率从同一等势面的a点进入电场后沿不同的轨迹1和2运动，则可判断( )A．两个粒子电性相同B．经过b、d两点时，两粒子的加速度的大小相同C．经过b、d两点时，两粒子的速率相同D．经过c、e两点时，两粒子的速率相同三、计算题18.如图所示，真空中，带电荷量分别为＋Q和－Q的点电荷A、B相距为r，则：(1)点电荷A、B在中点O产生的场强分别为多大？方向如何？(2)两点电荷连线的中点O的场强为多大？(3)在两点电荷连线的中垂线上，距A、B两点都为r的O′点的场强如何？19.如图所示，在场强E＝104N/C的水平匀强电场中，有一根长l＝15 cm的细线，一端固定在O点，另一端系一个质量m＝3 g、电荷量q＝2×10－6C的带正电小球，当细线处于水平位置时，小球从静止开始释放，g取10 m/s2.求：(1)小球到达最低点B的过程中重力势能、电势能分别变化了多少？(2)若取A点电势为零，小球在B点的电势能、电势分别为多大？(3)小球到B点时速度为多大？绳子张力为多大？20.如图所示，金属板A，B与电源相连，电源电压U＝2 V，AB板间距d＝5 cm，B板接地．在两板间有a、b、c三点，其连线组成一直角三角形，ab连线与A板垂直，ab 长L1＝3 cm，a点离A板L2＝1 cm.问：(1)ac间电势差为多少？(2)一个电子在a点具有的电势能为多少？(3)使一个电子从a点沿斜边移到c点时，电场力做功多少？答案解析1.【答案】C【解析】电场力做负功，该电荷电势能增加．正电荷在电势高处电势能较大，C正确．电场力做负功同时电荷可能还受其他力作用，总功不一定为负．由动能定理可知，动能不一定减小，D错误．电势高低与场强大小无必然联系，A错误．b点电势高于a 点，但a、b可能不在同一条电场线上，B错误．2.【答案】C【解析】等势面越密集的地方电场强度越大，故A点的电场强度比C点的大，A错误；负电荷在电势越高的位置电势能越小，B错误；沿等势面移动电荷，电场力不做功，C 正确；正电荷由A移动到C，电场力做正功，D错误．3.【答案】B【解析】接触前库仑力F1=F=k接触后分开，两小球的电荷都为﹣Q，则库仑力F2=k= F故选：B．4.【答案】C【解析】对小球2受力分析，如图所示，小球2受重力、支持力、库仑力，其中F1为库仑力F和重力mg的合力，根据三力平衡原理可知，F1＝F N.由图可知，△OAB∽△BFF1设半球形碗的半径为R，AB之间的距离为L，根据三角形相似可知，＝＝即＝＝所以F N＝mg①F＝mg②当小球2处于C位置时，AC距离为，故F′＝F，根据库仑定律有：F＝k，F′＝k所以＝，即小球在C位置时的电量是B位置时电量的八分之一，故A、B均错误．由上面的①式可知F N＝mg，即小球2在B点对碗的压力大小等于小球2在C点时对碗的压力大小，故C正确，D错误．5.【答案】D【解析】由题图乙知，小物块在B点时加速度最大，故B点场强最大，加速度大小为2 m/s2，根据牛顿第二定律得qE＝ma，解得E＝1 V/m，A错误；由C到A的过程中小物块的动能一直增大，电势能始终在减小，电势逐渐降低，B、C错误；根据动能定理有＝mv－mv，解得UAB＝－5 V，D正确．qUBA6.【答案】C【解析】在相同距离的两点上，电势差大，两点沿电场方向的距离也大，其场强不一定大．故A错误．电场强度越大的地方，电势不一定越高，如负点电荷形成的电场，越接近点电荷，电势越低，B错误．根据匀强电场中场强和电势差的关系公式U＝Ed，得知，沿不垂直于电场线方向任意一条直线上相同距离上的电势差必相等．故C正确．电势降低的方向不一定是场强方向，电势降低最快的方向才是场强方向．故D错误．7.【答案】D【解析】电场强度大的电势不一定高，故A错；由E p＝qφ可知正电荷在电势高处电势能大，负电荷在电势低处电势能大，在电势为0处电势能为0，故B、C错，D对．8.【答案】A【解析】点电荷在A点的电势能大于在B点的电势能，从A到B电场力做正功，所以＝E pA－E pB＝1.2×10－8J－8.0×10－9J＝4.0×10－9J，故A项该电荷一定为负电荷，且WAB正确，B、D项错误；＝＝V＝－4.0 V，所以C选项错误．UAB9.【答案】B【解析】等势面平行等距，因为电场线和等势线垂直，所以电场线必定沿水平方向，且疏密均匀同向，该电场一定是匀强电场．负电荷受到电场力与重力，使其沿着PQ做直线运动，可知，电场力必定水平向左，故电场的方向应水平向右．故A错误．沿电场线电势降低，电场方向向右，则P点的电势高于Q点的电势，故B正确．微粒所受的电场力水平向左，从P点到Q点，电场力对微粒做负功，则其电势能增加、机械能减少，故C错误；从P到Q过程中，动能、重力势能与电势能之和保持不变，因为重力势能增加，因此动能与电势能之和减小，故D错误．10.【答案】D【解析】由图示可知，AB方向与电场线方向间的夹角θ＝60°，A、B两点沿电场方向的距离：d＝L cosθ，A、B两点间的电势差：UAB＝Ed＝EL cosθ＝100 V/m×0.1 m×cos 60°＝5 V，故D正确，A、B、C错误．11.【答案】D【解析】电场线的疏密程度表电场强度的大小，可知EM ＜EN，故A错误；电场力，根据牛顿第二定律，加速度，EM＜EN，则aM ＜aN，故B错误；根据曲线运动的规律，作出粒子的速度方向和所受电场力的方向，电场力与速度方向之间的夹角为锐角，说明电场力对粒子做正功，电势能减小，动能增大，速度增大，vM ＜vN，故C错误；粒子所受电场力的方向与电场线的切线方向相同，说明粒子带正电，故D正确.12.【答案】A【解析】由U＝Ed得Uab＝103×0.04 V＝40 V，A正确；a、c在同一等势面上，所以Uac＝0，B错误；将电荷沿abdca移动一周，位移为0，故电场力做功为0，C错误；Wad ＝Wab＝qUab＝(－5×10－3)×40 J＝－0.2 J，D错误.13.【答案】AC【解析】公式U＝Ed只适用于匀强电场，E＝k只适用于真空中的点电荷，故正确答案为A、C.14.【答案】BC【解析】电场强度是由电场本身所决定的物理量，是客观存在的，与放不放试探电荷无关．电场的基本性质是它对放入其中的电荷有静电力的作用，F＝Eq.若电场中某点的电场强度E＝0，那么F＝0，若小球不带电q＝0，F也一定等于零，选项B、C正确．15.【答案】BC【解析】由于电容器的电容是表示电容器容纳电荷本领的物理量，是电容器的一种特性．一个电容器对应唯一的电容值，不能说电容器的电容与其所带电荷量成正比，与两极板间的电压成反比．因此A错误；电容器所带电荷量增加一倍，两极板间的电压增加一倍，电容C＝不变，故D错误；由于电容是定值，由Q＝CU知，其所带电荷量与两板间的电压成正比，故B、C正确．16.【答案】BD【解析】因表示电场中三个等势面的三条虚线是平行且等间距的，由此可判断电场是匀强电场，所以带电粒子在电场中各点受到的电场力相等，选项A错误．由题图可知，电场的方向是向上的，带电粒子受到的电场力指向曲线凹侧，是向下的，粒子带负电，带电粒子无论是依次沿a、b、c运动，还是依次沿c、b、a运动，都会得到如图的轨迹，选项B正确．带负电的粒子在电场中运动时，存在电势能与动能之间的互化，由题意和图可知，在b点时的电势能最大，在c点的电势能最小，可判断在c点的动能最大，在b点的动能最小．选项C错误，D正确．17.【答案】BD【解析】因轨迹是曲线，类比匀速圆周运动，合力指向圆心，可知粒子1受斥力，粒子2受引力，两个粒子的电性不同，A错误．设带电粒子距点电荷的距离为r，点电荷带电荷量为Q，则粒子运动的加速度大小为a＝＝＝·.由已知条件有：在b、d两点时，两者加速度大小相同，B正确．粒子1受斥力，从a到b过程中，电场力和运动方向成钝角，做负功，动能减小；粒子2受引力，从a到d过程中，电场力和运动方向始终成锐角，做正功，动能增加；又两粒子初速度大小相同，则两粒子经过b、d两点时的速率不相同，C错误．a、c、e三点在同一等势面上，则从a分别到c、e 两点时，两粒子动能相同，速率相同，D正确．18.【答案】(1)，方向由A→B，方向由A→B(2)，方向由A→B(3)，方向由A→B【解析】(1)如图所示，A、B两点电荷在O点产生的场强方向相同，均由A→B.A、B两点电荷在O点产生的电场强度：EA ＝EB＝＝.(2)O点的场强为：EO＝EA＋EB＝，方向由A→B.(3)如图所示，EA ′＝EB′＝，由矢量图所形成的等边三角形可知，O′点的场强EO′＝EA′＝EB′＝，方向与A、B的中垂线垂直，即由A→B.19.【答案】(1)重力势能减少 4.5×10－3J 电势能增加3×10－3J (2)3×10－3J 1.5×103V (3)1 m/s 5×10－2N【解析】(1)ΔE p＝－mgl＝－4.5×10－3JΔE p电＝Eql＝3×10－3J(2)E p电＝3×10－3JE p电＝φBq，φB＝V＝1.5×103V(3)A→B由动能定理得：mgl－Eql＝mv所以v B＝1 m/s，在B点对小球FT－mg＝，F T＝5×10－2N20.【答案】(1)1.2 V (2)－2.56×10－19J (3)－1.92×10－19J【解析】(1)匀强电场的电场强度为E＝＝40 V/mac间电势差为Uac ＝Uab＝EL1＝40×0.03 V＝1.2 V.(2)a点的电势为φa＝E(d－L2)＝40×0.04 V＝1.6 V.一个电子在a点具有的电势能为E p＝eφa＝－1.6×10－19×1.6 J＝－2.56×10－19J (3)一个电子从a点沿斜边移到c点时，电场力做功为W＝eUac＝－1.92×10－19J。

第一章《静电场》测试卷一、单选题(共15小题)1.如图所示，一个带正电的粒子先后分别沿1、2、3、4条不同路径到达同一带负电的导体上(导体与地绝缘)，电场力对该带电粒子做功分别为W 1、W 2、W 3和W 4，则它们间的关系正确的是( )A ．W 1＞W 2＞W 3＞W 4B ．W 1＞W 2＝W 3＞W 4C ．W 1＜W 2＝W 3＜W 4D ．W 1＝W 2＝W 3＝W 42.示波器是一种多功能电学仪器，可以在荧光屏上显示出被检测的电压波形．它的工作原理等效成下列情况：(如图甲所示)真空室中电极K 发出电子(初速度不计)，经过电压为U 1的加速电场后，经小孔S 沿水平金属板A 、B 间的中心线射入板中．在两极板右侧且与极板右端相距D 处有一个与两板中心线垂直的范围很大的荧光屏，中心线正好与屏上坐标原点相交，电子通过极板打到荧光屏上将出现亮点，若在A 、B 两板间加上如图乙所示的变化电压，则荧光屏上的亮点运动规律是( )A ． 沿y 轴方向做匀速运动B ． 沿x 轴方向做匀速运动C ． 沿y 轴方向做匀加速运动D ． 沿x 轴方向做匀加速运动3.a 、b 、c 、d 分别是一个菱形的四个顶点，∠abc ＝120°.现将三个等量的正点电荷＋Q 分别固定在a 、b 、c 三个顶点上，则下列判断正确的是( )A ．d 点电场强度的方向由d 指向OB ．O 点处的电场强度是d 点处的电场强度的2倍C ．bd 连线为一等势线D ． 引入一个电量为＋q 的点电荷，依次置于O 点和d 点，则在d 点所具有的电势能大于在O 点所具有的电势能4.下面关于点电荷的说法正确的是( ) A ． 点电荷可以是带电荷量很大的带电体 B ． 带电体体积很大时不能看成点电荷C ． 点电荷的带电荷量可能是2.56×10－20CD ． 球形带电体都可以看做点电荷5.如图所示是某电场中的三条电场线，C 点是A 、B 连线的中点．已知A 点的电势是φA ＝30 V ，B点的电势φB ＝－20 V ，则下列说法正确的是( )A ．C 点的电势φC ＝5 V C ．C 点的电势φC ＜5 VB ．C 点的电势φC ＞5 VD ． 负电荷在A 点的电势能大于在B 点的电势能 6.在如图所示的闪光灯电路中，电源的电动势为E ，电容器的电容为C .当闪光灯两端电压达到击穿电压U 时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，则可以判定( )A ． 电源的电动势E 一定小于击穿电压UB ． 电容器所带的最大电荷量一定为CEC ． 闪光灯闪光时，电容器所带的电荷量一定增大D ． 在一个闪光周期内，通过电阻R 的电荷量与通过闪光灯的电荷量一定相等 7.电场中等势面如图所示，下列关于该电场描述正确的是( )A ．A 点的电场强度比C 点的小B ． 负电荷在A 点的电势能比在C 点的电势能大 C ． 电荷沿等势面AB 移动的过程中，电场力始终不做功D ． 正电荷由A 移动到C ，电场力做负功8.ab 是长为l 的均匀带电细杆，P 1、P 2是位于ab 所在直线上的两点，位置如图所示，ab 上电荷产生的静电场在P 1处的场强大小为E 1，在P 2处的场强大小为E 2，则以下说法正确的是( )A ． 两处的电场方向相同，E 1＞E 2B ． 两处的电场方向相反，E 1＞E 2C ． 两处的电场方向相同，E 1＜E 2D ． 两处的电场方向相反，E 1＜E 29.两个分别带有电荷量为－Q 和＋3Q 的相同金属小球(均可视为点电荷)固定在相距为r 的两处，它们间库仑力的大小为F .两小球相互接触后将其固定，距离变为，则两球间库仑力的大小为( ) A ．FB ．FC ．FD ． 12F10.如图所示用三根长度相同的绝缘细线将三个带电小球连接后悬挂在空中．三个带电小球质量相等，A 球带正电，平衡时三根绝缘细线都是直的，但拉力都为零．则 ( )A ．B 球和C 球都带正电荷 B ．B 球带负电荷，C 球带正电荷C ．B 球和C 球所带电量不一定相等D ．B 球和C 球所带电量一定相等11.如图所示，圆虚线a 、b 、c 代表某固定点电荷电场中的三个等势面，相邻两等势面间的距离相等，直线是电场中的几条没标明方向的电场线，曲线是一带正电粒子只在电场力作用下运动轨迹的一部分，M 、N 是轨迹上的两点．粒子过M 、N 两点的加速度大小分别是aM 、aN ，电势能分别是E pM 、E pN ，a 、b 、c 的电势分别是φa 、φb 、φc ，ab 间、bc 间的电势差分别是Uab 、Ubc ，则下列判断中正确的是( )A ．aM ＞aN ，E pM ＞E pNB ．φa ＜φb ＜φc ，E pM ＜E pNC ．aM ＞aN ，Uab ＝UbcD ．Uab ＝Ubc ，E pM ＜E pN12.将一电荷量为＋Q 的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等，a 、b 为电场中的两点，则( )A ．a 点的电势比b 点的低B ．a 点的电场强度比b 点的小C ． 带负电的电荷q 在a 点的电势能比在b 点的小D ． 带正电的电荷q 从a 点移到b 点的过程中，电场力做负功 13.关于点电荷的说法，正确的是（ ） A ． 只有体积很小的带电体才能看作点电荷 B ． 体积很大的带电体不能看作点电荷 C ． 当带电体电荷量很小时，可看作点电荷D ． 当两个带电体的大小及形状对它们之间的相互作用力的影响可忽略时，这两个带电体可看作点电荷14.下列关于电容的说法中正确的是( )A ． 由C ＝可知，电容器的电容由它的带电量、两板间电压决定B ． 电容器带电量越多，说明它容纳电荷的本领越大C ． 由Q ＝CU 可知，当U 增大时，Q 可以无限增大D ． 两个相互靠近彼此绝缘的人，虽然不带电，但它们之间有电容15.一金属球，原来不带电．现沿球的直径的延长线放置一均匀带电的细杆MN ，如图所示．金属球上感应电荷产生的电场在球内直径上a 、b 、c 三点的场强大小分别为Ea 、Eb 、Ec ，三者相比( )A ．Ea 最大B ．Eb 最大C ．Ec 最大D ．Ea ＝Eb ＝Ec二、计算题(共3小题)16.制备纳米薄膜装置的工作电极可简化为真空中间距为d 的两平行极板，如图甲所示．加在极板A 、B 间的电压UAB做周期性变化，其正向电压为U 0，反向电压为－kU 0(k ＞1)，电压变化的周期为2τ，如图乙所示．在t ＝0时，极板B 附近的一个电子，质量为m 、电荷量为e ，受电场作用由静止开始运动．若整个运动过程中，电子未碰到极板A ，且不考虑重力作用．若k ＝，电子在0～2τ时间内不能到达极板A ，求d 应满足的条件．17.如图所示，在绝缘光滑水平面的上方存在着水平方向的匀强电场．现有一个质量m＝2.0×10－3kg、电荷量q＝2.0×10－6C的带正电的物体(可视为质点)，从O点开始以一定的水平初速度向右做直线运动，其位移随时间的变化规律为x＝6.0t－10t2，式中x的单位为m，t的单位为s.不计空气阻力，取g＝10 m/s2.求：(1)匀强电场的场强大小和方向．(2)带电物体在0～0.5 s内电势能的变化量．18.库仑定律告诉我们：真空中两个静止点电荷之间的相互作用力，跟它们电荷量的乘积成正比，跟它们距离的二次方成反比，作用力的方向在它们的连线上．现假设在真空中有两个带正电的点电荷，电荷量均为Q=l C，它们之间的距离r=1 m．静电力常量k=9.0×109N•m2/C2．（1）问这两个点电荷之间的静电力是引力还是斥力？（2）求这两个点电荷之间的静电力大小F．三、填空题(共3小题)19.图中金属球A的半径为R，电荷量为Q，点电荷B的电荷量为q.B与A球的球心间的距离为r，当B不存在而只有A存在且达到静电平衡时，电荷Q在球心O处的电场强度等于________，这是因为________，当点电荷B也同时存在并达到静电平衡时，球心O处的电场强度等于________，金属球上的电荷在球心O处产生的电场强度大小等于________，这是因为________．20.如图所示，在带电体C的右侧有两个相互接触的金属导体A和B，均放在绝缘支座上．若先将C 移走，再把A、B分开，则A电，B电．若先将A、B分开，再移走C，则A电，B 电．21.如图所示，a、b、c是氢原子的核外电子绕核运动的三个可能轨道，取无穷远电子的电势能为零，电子在a、b、c三个轨道时对应的电势能分别为－13.6 eV、－3.4 eV、－1.51 eV，由于某种因素(如加热或光照)的影响，电子会沿椭圆轨道跃迁到离核更远的轨道上运动，则：(1)φa＝________，φb＝________，φc＝________.(2)Uab＝________，Ubc＝________.答案1.【答案】D2.【答案】A3.【答案】B4.【答案】A5.【答案】C6.【答案】D7.【答案】C8.【答案】D9.【答案】C10.【答案】D11.【答案】B12.【答案】C13.【答案】D14.【答案】D15.【答案】C16.【答案】d＞3τ17.【答案】(1)2.0×104N/C方向水平向左(2)2.0×10－2J18.【答案】（1）斥力（2）9×109N19.【答案】0处于静电平衡状态的导体内部电场强度处处为零0k导体要处于静电平衡状态，其内部电场强度必处处为零20.【答案】不带；不带；带负；带正21.【答案】(1)13.6 V 3.4 V 1.51 V(2)10.2 V 1.89 V。

第一章静电场一、选择题(本题共12小题，每小题5分，共60分。

其中1~8题为单选题，9~12题为多选题)1．使两个完全相同的金属小球(均可视为点电荷)分别带上－3Q和＋5Q的电荷后，将它们固定在相距为a的两点，它们之间库仑力的大小为F1.现用绝缘工具使两小球相互接触后，再将它们固定在相距为2a的两点，它们之间库仑力的大小为F2.则F1与F2之比为()A．2∶1 B．4∶1 C．16∶1 D．60∶12．如下图所示的真空空间中，仅在正方体中的黑点处存在着电荷量大小相等的点电荷，则下图中a、b两点电场强度和电势均相同的是()3．如图所示的电容式键盘，是通过改变电容器的哪个因素来改变电容的() A．两板间的距离B．两板间的电压C．两板间的电介质D．两板的正对面积4．冬天当我们脱毛绒衫时，静电经常会跟你开个小玩笑，下列一些相关的说法正确的是()A．当将外衣脱下的过程中，内外衣间摩擦起电，内衣和外衣所带的电荷是同种电荷B．如果内外两件衣服可看作电容器的两极，并且将外衣脱下的某个过程中两衣间电荷量一定，随着两衣间距离的增大，两衣间电容变小，则两衣间的电势差也将变小C．在将外衣脱下的过程中，内外两衣间隔增大，衣物上电荷的电势能将减小(若不计放电中和)D．脱衣时如果人体带上了电，当手接近金属门把时，会造成对人体轻微的电击5.示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管。

若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX′、竖直偏转电极YY′所加的电压波形是( )A．XX′加图甲波形电压，YY′加图乙波形电压B．XX′加图乙波形电压，YY′加图甲波形电压C．XX′加图丙波形电压，YY′加图甲波形电压D．XX′加图丁波形电压，YY′加图甲波形电压6．如图，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹．M和N是轨迹上的两点，其中M点在轨迹的最右点．不计重力，下列表述正确的是()A．粒子在M点的速率最大B．粒子所受电场力沿电场方向C．粒子在电场中的加速度不变D．粒子在电场中的电势能始终在增加7．如图所示，在真空中离子P1、P2以相同速度从O点垂直场强方向射入匀强电场，经电场偏转后打在极板B上的C、D两点．已知P1电荷量为P2电荷量的3倍．GC＝CD，则P1、P2离子的质量之比为()A．3∶4 B．4∶3C．2∶3 D．3∶28．如图所示，绝缘杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用．初始时杆与电场线垂直，将杆右移的同时顺时针转过90°，发现A、B两球电势能之和不变．根据如图给出的位置关系，下列说法正确的是()A．A一定带正电，B一定带负电B．A、B两球带电量的绝对值之比q A∶q B＝1∶2C．A球电势能一定增加D．电场力对A球和B球都不做功9．细胞膜也称生物膜或质膜．是由类脂、蛋白质和糖类组成．质膜中的类脂也称膜脂，是质膜的基本骨架，膜蛋白质是膜功能的主要体现者．如果细胞膜的厚度约等于800 nm(1 nm＝10－9 m)，当膜的内外层间的电压达到0.4 V时，即可让一价钠离子渗透．设细胞膜内的电场为匀强电场，则钠离子在渗透时() A．膜内电场强度约为5×105 V/mB．膜内电场强度约为2×105 V/mC．每个钠离子沿电场方向透过膜时电场力做功约为6.4×10－20 JD．每个钠离子沿电场方向透过膜时电场力做功约为1.6×10－19 J10．图为静电除尘器除尘机理的示意图．尘埃在电场中通过某种机制带电，在电场力的作用下向集尘极迁移并沉积，以达到除尘目的．下列表述正确的是()A．到达集尘极的尘埃带正电荷B．电场方向由集尘极指向放电极C．带电尘埃所受电场力的方向与电场方向相同D．同一位置带电荷量越多的尘埃所受电场力越大11. 如图所示，三个质量相同，带电荷量分别为＋q、－q和0的小液滴a、b、c，从竖直放置的两板中间上方由静止释放，最后从两板间穿过，轨迹如图所示，则在穿过极板的过程中()A．电场力对液滴a、b做的功相同B．三者动能的增量相同C．液滴a电势能的增加量等于液滴b电势能的减小量D．重力对三者做的功相同12．空间某一静电场的电势φ在x轴上分布如图所示，x轴上两点B、C的电场强度在x方向上的分量分别是E、E Cx，下列说法中正确的()A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功二、非选择题(本题共3小题，共40分)13．质量为m 的带电小球带电量为+q ，用绝缘细线悬挂在水平向左的匀强电场中，平衡时绝缘细线与竖直方向成30°角,重力加速度为g 。

第⼀章静电场单元测试2018-2019年⾼⼆物理选修3-1 第⼀章静电场单元测试⼀、单选题（本⼤题共11⼩题，共44.0分）1.真空中两个静⽌点电荷，它们之间的库仑⼒⼤⼩为F．现在将它们的带电量都增⼤为原来的4倍，距离减少为原来的，那么它们之间的库仑⼒⼤⼩变为（）A. FB. 8FC. 32FD. 64F2.如图所⽰，M为带正电的⾦属板，其所带电荷量为Q，在⾦属板的垂直平分线上，距板r处放⼀质量为m、电荷量为q的⼩球，⼩球⽤绝缘细线悬挂于O点，⼩球受⽔平向右的电场⼒偏转θ⾓⽽静⽌，静电⼒常量为k，重⼒加速度为g，则⼩球与⾦属板之间的库仑⼒⼤⼩为（）A. kB. kC.D. mg tanθ3.已知均匀带电球体在球的外部产⽣的电场与⼀个位于球⼼的、电荷量相等的点电荷产⽣的电场相同．如图所⽰，半径为R的球体上均匀分布着电荷量为Q的电荷，在过球⼼O的直线上有A、B两个点，O和B、B和A间的距离均为R．现以OB为直径在球内挖⼀球形空腔，若静电⼒常量为k，球的体积公式为V=πr3，则A点处场强的⼤⼩为：（）A. B. C. D.4.下列说法正确的是（）A. 电场是为了研究问题的⽅便⽽设想的⼀种物质，实际上不存在B. 电荷所受的电场⼒越⼤，该点的电场强度⼀定越⼤C. 以点电荷为球⼼，r为半径的球⾯上各点的场强都相同D. 在电场中某点放⼊试探电荷q，受电场⼒F，该点的场强为E=，取⾛q后，该点的场强不变5.如图所⽰，曲线表⽰某静电场中沿x轴正⽅向电势φ的变化情况。

⼀质量为m、带电量为+q的粒⼦（不计重⼒），以初速度v0从O点沿x轴正⽅向进⼊电场，然后沿x轴运动。

关于粒⼦运动速度v随时间t变化有可能正确的是（）A. B.C. D.6.如图所⽰，虚线abc是电场中的三个等势⾯，相邻等势⾯间的电势差相同，实线为⼀个带负电的质点仅在电场⼒作⽤下，通过该区域的运动轨迹，P、Q是轨迹上的两点．下列说法中正确的是（）A. 三个等势⾯中，等势⾯a的电势最低B. 带电质点⼀定是从P点向Q点运动C. 带电质点通过P点时的加速度⽐通过Q点时⼩D. 带电质点通过P点时的动能⽐通过Q点时⼩7.如图所⽰，在⽔平向右、⼤⼩为E的匀强电场中，在O点固定⼀电荷量为Q的正电荷，A、B、C、D为以O为圆⼼、半径为r的同⼀圆周上的四点，B、D连线与电场线平⾏，A、C连线与电场线垂直．则（）A. A点的场强⼤⼩为B. B点的场强⼤⼩为C. D点的场强⼤⼩不可能为0D. A、C两点的场强相同8.如图所⽰，三条平⾏且等间距的虚线表⽰电场中的三个等势⾯，其电势分别为10V、20V、30V．实线是⼀带电的粒⼦（不计重⼒）在该区域内运动的轨迹，对于轨迹上的a、b、c三点，已知：带电粒⼦带电量为0.01C，在a点处的动能为0.5J，则该带电粒⼦（）A. 可能是带负电B. 在b点处的电势能为0.5JC. 在b点处的动能为零D. 在c点处的动能为0.4 J9.如图所⽰，先接通S使电容器充电，然后断开S，当增⼤两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U、电容器两极板间场强E的变化情况是A. Q变⼩，C不变，U不变，E变⼩B. Q不变，C变⼩，U变⼤，E不变C. Q变⼩，C变⼩，U不变，E不变D. Q不变，C变⼩，U变⼩，E变⼩10.如图所⽰，有三个质量相等的分别带正电、负电和不带电的粒⼦，从两⽔平放置的⾦属板左侧中央以相同的⽔平初速度v0先后射⼊电场中，最后在正极板上打出A、B、C三个点，则（）A. 三种粒⼦在电场中运动时间相同B. 三种粒⼦到达正极板时速度相同C. 三种粒⼦到达正极板时落在A、C处的粒⼦机械能增⼤，落在B处粒⼦机械能不变D. 落到A处粒⼦带负电，落到C处粒⼦带正电11.如图所⽰，静⽌的电⼦在加速电压U1的作⽤下从O经P板的⼩孔射出，⼜垂直进⼊平⾏⾦属板间的电场，在偏转电压U2的作⽤下偏转⼀段距离．现使U1加倍，要想使电⼦射出电场的位置不发⽣变化，应该（）A. 使U2变为原来的2倍B. 使U2变为原来的4倍C. 使U2变为原来的倍D. 使U2变为原来的倍⼆、多选题（本⼤题共4⼩题，共16.0分）12.⽰波器是⼀种常见的电学仪器，可以在荧光屏上显⽰出被检测的电压随时间变化的情况．电⼦经电压u1加速后进⼊偏转电场．下列关于所加竖直偏转电压u2、⽔平偏转电压u3与荧光屏上所得的图形的说法中正确的是（）A. 如果只在AB上加上甲图所⽰的电压，则在荧光屏上看到的图形如图(a)B. 如果只在CD上加上⼄图所⽰的电压，则在荧光屏上看到的图形如图(b)C. 如果在AB上加上图甲所⽰的电压，同时在CD上加上图⼄所⽰的电压，则在荧光屏上看到的图形如图(c)D. 如果在AB上加上图甲所⽰的电压，同时在CD上加上图⼄所⽰的电压，则在荧光屏上看到的图形如图(d)13.光滑⽔平⾯上有⼀边长为L的正⽅形区域ABCD处在场强为E的匀场电场中，电场⽅向与正⽅形的某⼀条边平⾏，⼀质量为m、带电量为q的⼩球由AC边的中点，以垂直于该边的⽔平初速度υ0进⼊该正⽅形区域，当⼩球再次运动到该正⽅形区域的边缘时，具有的动能可能为（）A. mv02+qELB. mv02+qELC. mv02+qELD. mv02-qEL14.如图所⽰，MN是⼀负点电荷产⽣的电场中的⼀条电场线．⼀个带正电的粒⼦(不计重⼒)从a到b穿越这条电场线的轨迹如图中虚线所⽰．下列结论正确的是（）A. 带电粒⼦从a到b过程中动能逐渐减⼩B. 负点电荷⼀定位于M点左侧C. 带电粒⼦在a点时具有的电势能⼤于在b点时具有的电势能D. 带电粒⼦在a点的加速度⼩于在b点的加速度15.如图所⽰，质量分别是m1和m2带电量分别为q1和q2的⼩球，⽤长度不等的轻丝线悬挂起来，两丝线与竖直⽅向的夹⾓分别是α和β（α＞β），两⼩球恰在同⼀⽔平线上，那么（）A. 两球⼀定带异种电荷B. q1⼀定⼤于q2C. m1不⼀定⼩于m2D. m1所受库仑⼒⼀定等于m2所受的库仑⼒三、计算题（本⼤题共3⼩题，共40.0分）16.如图所⽰，⼩球的质量为m=0．1kg，带电量为q= +1．0×10-5 C，悬挂⼩球的细线与竖直⽅向成θ=370时，⼩球恰好在⽔平匀强电场中静⽌不动，sin370=0．6，cos370=0．8，g取10m/s2。

第一章：静电场 经典题目检测(90分钟 共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a ，带电小球b 固定在绝缘水平面上，可能让轻绳伸直且a 球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M 点以相同的速度飞出a 、b两个带电粒子，a 、b 的运动轨迹如图中的虚线所示(a 、b 只受电场力作用)，则( )A ．a 一定带正电，b 一定带负电B ．电场力对a 做正功，对b 做负功C ．a 的速度将减小，b 的速度将增大D ．a 的加速度将减小，b 的加速度将增大3．如图，在场强为E 的匀强电场中有一个质量为m 的带正电小球A 悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A ．mgEB ．3mg EC ．2mg ED ．mg 2E4．一带电粒子从某点电荷电场中的A 点运动到B 点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A ．该电场是某正点电荷电场B ．粒子的速度逐渐增大C ．粒子的加速度逐渐增大D ．粒子的电势能逐渐增大5．位于A 、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A ．a 点和b 点的电场强度相同B ．正电荷从c 点移到d 点，电场力做正功C ．负电荷从a 点移到c 点，电场力做正功D ．正电荷从e 点沿图中虚线移到f 点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b ，不计空气阻力，则( )A ．小球带负电B ．电场力跟重力平衡C ．小球在从a 点运动到b 点的过程中，电势能减小D ．小球在运动过程中机械能守恒7．如图所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ′、B ′、C ′、D ′作为顶点构成一正方体空间，电场方向与面ABCD 垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

章末综合测评(一) 静电场(时间：90分钟分值：100分)1．(4分)人们行走时鞋子和地板由于摩擦产生静电，带电的离子会在地板表面对空气中的灰尘产生吸引，对电脑机房、电子厂房等单位会造成一定的影响。
