【CN209911269U】透射光斑红外热成像检测装置【专利】

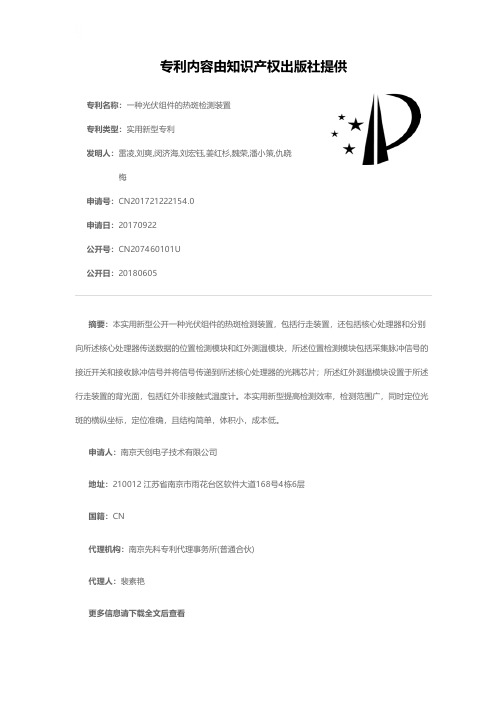

专利名称：一种光伏组件的热斑检测装置
专利类型：实用新型专利
发明人：雷凌,刘爽,闵济海,刘宏钰,姜红杉,魏荣,潘小策,仇晓梅
申请号：CN201721222154.0
申请日：20170922
公开号：CN207460101U
公开日：
20180605
专利内容由知识产权出版社提供
摘要：本实用新型公开一种光伏组件的热斑检测装置，包括行走装置，还包括核心处理器和分别向所述核心处理器传送数据的位置检测模块和红外测温模块，所述位置检测模块包括采集脉冲信号的接近开关和接收脉冲信号并将信号传递到所述核心处理器的光耦芯片；所述红外测温模块设置于所述行走装置的背光面，包括红外非接触式温度计。

本实用新型提高检测效率，检测范围广，同时定位光斑的横纵坐标，定位准确，且结构简单，体积小，成本低。

申请人：南京天创电子技术有限公司
地址：210012 江苏省南京市雨花台区软件大道168号4栋6层
国籍：CN
代理机构：南京先科专利代理事务所(普通合伙)
代理人：裴素艳
更多信息请下载全文后查看。

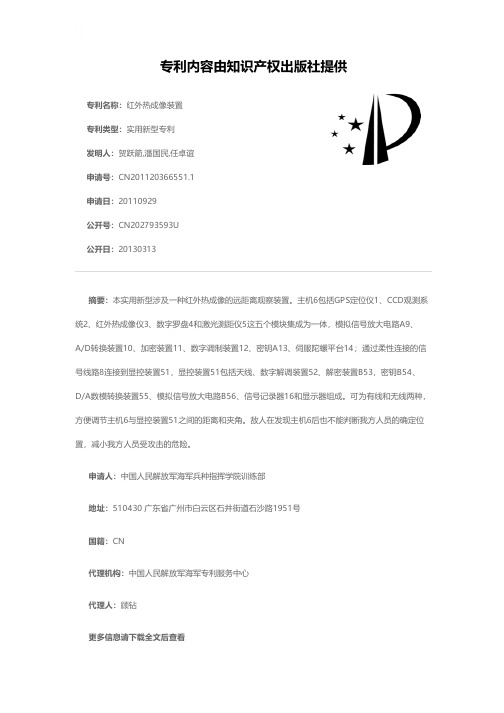

专利名称：红外热成像装置专利类型：实用新型专利
发明人：贺跃箭,潘国民,任卓谊申请号：CN201120366551.1申请日：20110929
公开号：CN202793593U
公开日：
20130313
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种红外热成像的远距离观察装置。

主机6包括GPS定位仪1、CCD观测系统2、红外热成像仪3、数字罗盘4和激光测距仪5这五个模块集成为一体，模拟信号放大电路A9、
A/D转换装置10、加密装置11、数字调制装置12、密钥A13、伺服陀螺平台14；通过柔性连接的信号线路8连接到显控装置51，显控装置51包括天线、数字解调装置52、解密装置B53，密钥B54、D/A数模转换装置55、模拟信号放大电路B56、信号记录器16和显示器组成。

可为有线和无线两种，方便调节主机6与显控装置51之间的距离和夹角。

敌人在发现主机6后也不能判断我方人员的确定位置，减小我方人员受攻击的危险。

申请人：中国人民解放军海军兵种指挥学院训练部
地址：510430 广东省广州市白云区石井街道石沙路1951号
国籍：CN
代理机构：中国人民解放军海军专利服务中心
代理人：顾钻
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202022101050.2(22)申请日 2020.09.23(73)专利权人 杭州敏和光电子技术有限公司地址 310052 浙江省杭州市滨江区滨安路1180号1幢2号楼5层519室(72)发明人 王园园　(74)专利代理机构 浙江千克知识产权代理有限公司 33246代理人 赵芳(51)Int.Cl.G01S 17/04(2020.01)G01S 17/08(2006.01)G01S 17/58(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种反射式红外检测装置(57)摘要本实用新型公开了一种反射式红外检测装置，包括：红外发射单元，用于接收控制器的第一驱动指令，并根据第一驱动指令发射红外信号至检测对象；红外接收单元，用于通过红外接收器件接收从检测对象反射回的红外信号，并将接收到的红外信号转化为电信号，将电信号传输至多级串联放大电路中，多级串联放大电路中的每一级放大电路对电信号放大处理后输出至下一级放大电路和控制器；控制器，用于接收多级串联放大电路中的每一级放大电路输出的信号，并对接收到的信号进行处理，并将处理结果生成第二驱动指令；驱动单元，用于接收控制器的第二驱动指令，驱动执行元件执行与第二驱动指令相对应的动作。

权利要求书1页 说明书5页 附图3页CN 212364587 U 2021.01.15C N 212364587U1.一种反射式红外检测装置，其特征在于，包括红外发射单元、红外接收单元、控制器以及驱动电路；所述控制器分别与红外发射单元、红外接收单元、驱动单元连接；所述红外接收单元包括红外接收器件和多级串联放大电路；所述红外接收器件和多级串联放大电路连接；所述多级串联放大电路中的每级放大电路均与控制器连接；红外发射单元，用于接收控制器的第一驱动指令，并根据第一驱动指令发射红外信号至检测对象；红外接收单元，用于通过红外接收器件接收从检测对象反射回的红外信号，并将接收到的红外信号转化为电信号，将电信号传输至多级串联放大电路中，多级串联放大电路中的每一级放大电路对电信号放大处理后输出至下一级放大电路和控制器；控制器，用于接收多级串联放大电路中的每一级放大电路输出的信号，并对接收到的信号进行处理，并将处理结果生成第二驱动指令；驱动单元，用于接收控制器的第二驱动指令，驱动执行元件执行与第二驱动指令相对应的动作。

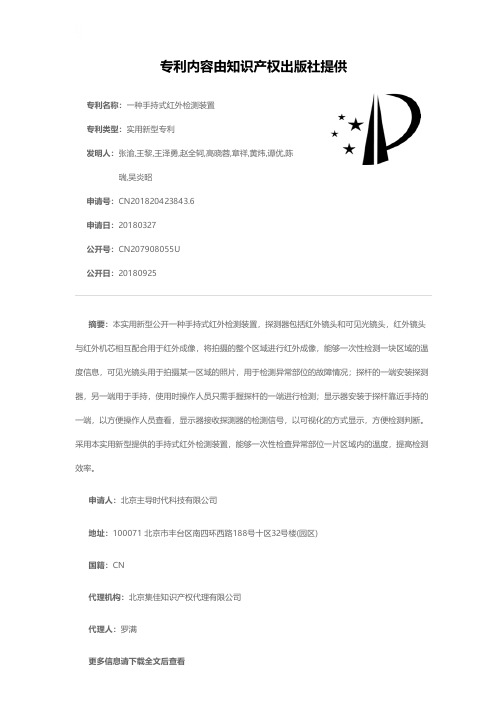

专利名称：一种手持式红外检测装置
专利类型：实用新型专利
发明人：张渝,王黎,王泽勇,赵全轲,高晓蓉,章祥,黄炜,谭优,陈瑞,吴炎昭
申请号：CN201820423843.6
申请日：20180327
公开号：CN207908055U
公开日：
20180925
专利内容由知识产权出版社提供
摘要：本实用新型公开一种手持式红外检测装置，探测器包括红外镜头和可见光镜头，红外镜头与红外机芯相互配合用于红外成像，将拍摄的整个区域进行红外成像，能够一次性检测一块区域的温度信息，可见光镜头用于拍摄某一区域的照片，用于检测异常部位的故障情况；探杆的一端安装探测器，另一端用于手持，使用时操作人员只需手握探杆的一端进行检测；显示器安装于探杆靠近手持的一端，以方便操作人员查看，显示器接收探测器的检测信号，以可视化的方式显示，方便检测判断。

采用本实用新型提供的手持式红外检测装置，能够一次性检查异常部位一片区域内的温度，提高检测效率。

申请人：北京主导时代科技有限公司
地址：100071 北京市丰台区南四环西路188号十区32号楼(园区)
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：罗满
更多信息请下载全文后查看。

专利名称：一种人脸识别用红外线检测装置专利类型：实用新型专利
发明人：陈立锽
申请号：CN202123239287.8
申请日：20211222
公开号：CN216645396U
公开日：
20220531
专利内容由知识产权出版社提供
摘要：本实用新型涉及人脸识别领域，具体为一种人脸识别用红外线检测装置，包括壳体，所述壳体内部正面一侧的上端安装有人脸识别探头，且壳体内部正面另一侧的上端安装有红外线探头，所述壳体的正面安装有显示屏，所述壳体的正面安装有固定架，且固定架内部的两侧竖向转动连接有丝杆，所述丝杆的表面螺纹连接有螺纹块，且螺纹块的底端之间横向安装有安装座，所述滑动板的一端安装有清洁棉。

该人脸识别用红外线检测装置，通过启动微型伺服电机，利用皮带带动丝杆转动，使得螺纹块下降带动安装座移动，进而使得清洁棉移动对人脸识别探头和红外线探头正面进行清洁，避免影响红外检测或人脸识别效果，从而解决了不便于自动清洁的问题。

申请人：深圳市拓普尔科技开发有限公司
地址：518110 广东省深圳市龙华区观湖街道新田社区环观南路63号百思富创新孵化工厂A栋401国籍：CN
代理机构：深圳泛航知识产权代理事务所(普通合伙)
代理人：邓爱军
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920615916.6(22)申请日 2019.04.30(73)专利权人 天津绿能通汇科技发展有限公司地址 300171 天津市河东区向阳楼曙光道晨光25号楼下平房14号房间(72)发明人 王智勇　赵镇南　陈津南　刘潇　(74)专利代理机构 天津才智专利商标代理有限公司 12108代理人 张文华(51)Int.Cl.H02S 50/15(2014.01)H05K 7/20(2006.01)(54)实用新型名称一种高倍率太阳能聚焦光斑表面热流密度测试装置(57)摘要本实用新型涉及高倍率太阳能聚焦光斑表面热流密度测试装置，包括测试盒及水室；测试盒由前面板、后面板以及四周侧板构成，前面板的前表面上布置若干铠装热电偶，热电偶的端部露出前表面，其引线从后面引出；前面板的反面上在与前表面对应位置上以相同间隔和相同规则布置同样数目的非铠装热电偶；后面板上开有若干锥形喷水孔，锥形喷水孔的小头指向所述前面板，锥形喷水孔开孔位置与所布设热电偶的位置相交错；水室与所述后面板固定连接，且水室内的水在压力作用下喷射到锥形喷水孔内，且通过锥形喷水孔喷射出的水流速度、压力均匀。

本实用新型装置相对简单，同时能确保在比较低温度下稳定连续地对高倍率聚光辐射的热流密度及其分布状态进行测试。

权利要求书1页 说明书4页 附图3页CN 209676198 U 2019.11.22C N 209676198U权　利　要　求　书1/1页CN 209676198 U1.一种高倍率太阳能聚焦光斑表面热流密度测试装置，其特征在于：包括测试盒及水室；所述测试盒由前面板、后面板以及四周侧板构成，所述前面板的前表面上布置若干铠装热电偶，热电偶的端部露出前表面，其引线从后面引出；所述前面板的反面上在与前表面对应位置上以相同间隔和相同规则布置同样数目的非铠装热电偶，其引线也从该板的后方引出；所述后面板上开有若干锥形喷水孔，锥形喷水孔的小头指向所述前面板，锥形喷水孔开孔位置与所布设热电偶的位置相交错；所述水室与所述后面板固定连接，且水室内的水在压力作用下喷射到锥形喷水孔内，且通过锥形喷水孔喷射出的水流速度、压力均匀。
