施工质量标准化图册（土建、安装、样板）施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程;第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富.第一部分土建1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。
2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝.3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批,随机抽检10％,当合格率小于95％时，应加倍抽检,复检中合格率仍小于95％时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头,应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致,钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。
7、为了防止接头漏拧,每个接头拧紧之后,一定要在接头上做红漆标记,不合格的做白色标记以便检查。
1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品.2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。
3、墙体钢筋网片绑扎完毕后,即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢,间距不宜超过80cm,梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个);保护层垫块均匀固定在钢筋网片上，间距不超过100cm.4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定,保证定距框水平及与柱边线对应.5、现浇板底层钢筋铺设完放置马镫,其间距不大于500mm，与上层板筋绑扎牢固。

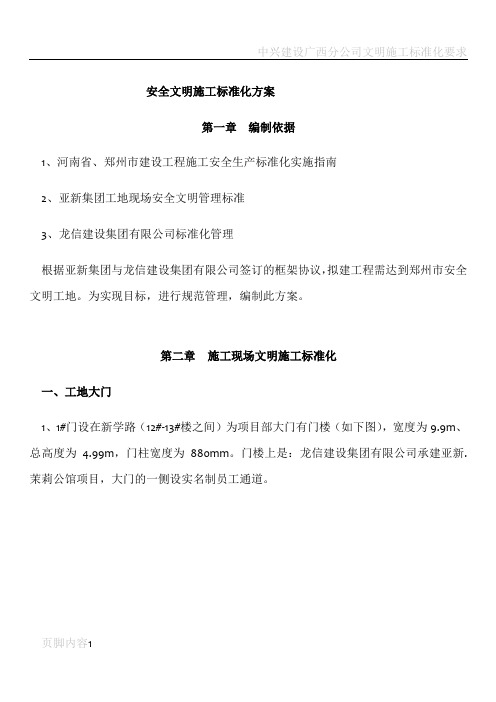

安全文明施工标准化方案第一章编制依据1、河南省、郑州市建设工程施工安全生产标准化实施指南2、亚新集团工地现场安全文明管理标准3、龙信建设集团有限公司标准化管理根据亚新集团与龙信建设集团有限公司签订的框架协议，拟建工程需达到郑州市安全文明工地。
为实现目标，进行规范管理，编制此方案。
第二章施工现场文明施工标准化一、工地大门1、1#门设在新学路（12#-13#楼之间）为项目部大门有门楼（如下图），宽度为9.9m、总高度为 4.99m，门柱宽度为880mm。
门楼上是：龙信建设集团有限公司承建亚新.茉莉公馆项目，大门的一侧设实名制员工通道。
2、2#、3#大门为施工大门，分别设在龙翔七街（并设实名制通道）、龙翔六街，大门宽度为8m、门柱尺寸为800mm，高度为4m如下图。
大门上是龙信建设。
整体长度为3.7m，宽度为3.4m，高度为3.2m左右通道宽度分别为1.4m、1.7m四周围栏高度为1.0m，竖向方钢间距0.14m，中间隔栅高度1.0m，宽度0.45m。
安全标语高度0.6m。
二、标牌标示项目部大门的左右侧分别设置七牌二图、显示屏、告示牌等设置1）七牌二图2）工地导向牌3）材料标识牌4）办公室门牌门牌大小为28×12cm。
门牌为单层有机玻璃，四周需钻4个洞用于固定。
三、项目部位置设置1、项目部办公楼设在12#-13#楼之间，上下20间（具体位置见平面布置图）、停车场设在旗杆东侧。
四、旗台设置1、旗台设在办公楼的南侧（如下图所示）旗台尺寸为3.6（长）×1.05m（高），上部边长500mm，底边长750mm，呈梯子形，表面粘贴褐色面砖，上部镶嵌金色大字“龙信建设”。
中间旗杆长度为12m，其余两根旗杆长度为11.5m。
五、警示牌、宣传栏和奖罚栏设置1、龙信温馨提示警示牌、宣传栏和奖罚栏设置在项目部大门实名制通道一侧1）、提示警示牌尺寸为3.35×0.55m。
2）、宣传栏做法同七牌二图。
模板工程施工质量标准化图册，全套高清大图+验收要求！工程萌主2017-10-26 23:06第一节墙柱模板（放线）1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。
2、根据控制线放出200mm模板控制线。
3、最后放出模板定位线。
4、离转角100mm弹大角垂直控制线。
第一节墙柱模板（加固）墙模板加固通用要求1、严格按照施工方案安装穿墙螺杆。
2、螺杆直径≥Ф12，并采用配套的螺帽和3型卡。
3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。
4、螺杆一般设置：加固螺杆纵横间距600mm（应满足方案要求）;5、离地200mm设置第一道螺杆,离板底200mm设置一道螺杆，下面2-3排要用双螺帽（根据实际需要并应满足方案要求）。
6、为防止根部漏浆形成烂根，采用砂浆将模板底部进行封闭。
墙配模剖面图墙配模平面图第一节墙（柱）模板（加固效果）模板加固加固效果砂浆封闭第一节墙柱模板（端头加固工艺）墙柱模板加固要求：1、严格按照施工方案安装穿墙螺杆。
2、螺杆直径不小于Ф12(满足方案要求），并采用配套的螺帽和3型卡。
3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。
4、螺杆间距设置：纵横向间距不大于600。
5、离地200mm设置第一道螺杆,离梁底200mm设置一道螺杆，下面2-3排要用双螺帽(满足方案要求）。
6、阳角部位采用端面硬拼，用钢管扣紧，再用木楔挤紧，保证阳角方正。
7、为防根部漏浆形成烂根，采用砂浆将模板底部封闭(浇砼前一天做)。
转角部位加固墙柱端头加固效果第一节柱模板（加固工艺）细部处理加固示意图第一节墙柱模板（接茬工艺）1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆，接缝位置采用双面胶条封堵，墙柱根部用水泥砂浆封堵模板。
2、当采用下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于300mm；当采用预埋锁脚螺杆时，其距接缝位置150mm。
3、两种方法螺杆水平间距均为600mm，满足相应的专项施工方案。
施工现场管理标准化图集——20xx年7月20日——1目录施工现场安全生产标准化 (6)第一章、施工 (6)第一节工地大门 (6)第二节围墙 (7)第三节门卫室 (9)第四节七牌二图 (10)第五节自动冲洗槽 (10)第六节危险源动态管理牌 (13)第七节综合仓库 (14)第八节塔吊 (15)第九节总配电室 (16)第二章、生活区 (17)第一节宿舍 (18)第二节食堂 (19)第三节浴室 (20)第四节厕所 (22)第五节职工服务部 (23)第六节晾衣区 (23)第七节盥洗槽 (24)第八节隔油池 (25)施工现场安全生产标准化 (26)第一章、概述 (26)第二章、临边、洞口防护 (27)第一节洞口防护 (27)第二节临边防护 (33)第三章、安全通道 (41)第四章、电梯、加工区防护 (44)第一节电梯井、竖向洞口防护 (44)第三节加工棚、防护棚 (49)第五章、外脚手架 (53)第一节综合管理规定 (53)第二节落地式脚手架 (54)第三节悬挑脚手架 (56)第五节卸料平台 (63)前言为规范施工现场的管理，保障施工现场安全生产、文明施工的规范运作，特根据公司实际情况及相关规范编写了《建筑施工现场管理标准化图册》。
此图册共分为施工现场文明施工标准化、施工现场安全生产标准化二个部分，体现了法律法规、标准规范的最新要求，明确了安全管理的基本要求，统一了施工现场安全生产、文明施工的做法，但由于水平有限，如有不妥之处，敬请提出宝贵意见。
xxxx邯郸分公司20xx年7月施工现场安全生产标准化第一章、施工现场布置基本思路：组织有序、环保节能、便于施工、规范管理、安全美观。
施工现场必须严格按照公司要求进行布置，实行封闭式管理。
所有防护措施必须确保职工安全，在满足施工要求的情况下尽量减少硬地化，采用绿绿化等措施美化施工环境，减少扬尘，现场布置应尽量采用工具化、定型化设施，提高周转次数，降低施工能耗。
第一节工地大门1、大门：采用门楼式大门，用5号角钢做框架，外罩1.5mm厚钢板，规格为2000*8000mm，门扇刷白漆，并喷“xxxx”四个大字，字体大小为900*1000mm，平均分布在两扇门上。
质量标准化与规范化集质量标准化规范化施工工序质量标准集XX《质量标准化工序样板集》编审委员会主任委员：-------- XX副主任委员：--------- XX XX主编：--------- XX主要编审人员：-------- XXXX主编单位：-------- XX分公司质量部参编单位： - ------第一项目第二项目第三项目第五项目第六项目第七项目目录前言一、钢筋工程二、模板工程三、混凝土工程四、水暖预留预埋工程五、电气预留预埋工程六、钢结构工程七、XX市工程质量标准集前言为了进一步贯彻执行集团公司“周密策划、精心建造、优质高效、实现承诺”的质量方针和“双百”方针（即所有施工项目100％达到当地优质工程标准，所有施工工地100％达到当地文明安全工地标准，质量、安全高于国家强制性规范），推行全面质量管理，落实集团公司质量部过程管控绩效考核的要求，切实提高XX分公司施工现场质量管理水平，促进施工现场质量管理制度化、标准化、程序化和信息化，根据《XX华人民共和国建筑法》、《建设工程质量管理条例》等有关法律、法规和相关国家规范及行业标准、集团公司技术质量管理制度和六项质量管理规定的要求，结合XX分公司的区域发展的实际情况，制定本《质量标准与样板图集》。
本《标准与样板集》的样板图片采集大部分来源于XX分公司所属各项目经理部施工现场，小部分XX市建设工程质量与安全标准化图集，各项目经理部在采用本《样板集》时，凡与各区域城市的标准规范有出入的应首先满足各区域城市的地方标准规范的要求，地方标准规范无要求的，严格执行本《标准与样板集》要求，同时，各项目经理部有了更科学、更具操作性的质量保证措施时，请各项目经理部将创新做法，及时上传给分公司以便更新本《标准与样板集》。
本《标准与样板集》在编辑XX会存在这样和那样的问题，有不当之处请各位同仁指正，以便进一步完善。
一、竣工工程XX·XX三期二标：本工程由14#、23#、24#楼及三期二标地下室一区组成，其XX14#楼为5～6层22.9米高的小洋楼，23#、24#楼为33～34层的高层建筑，建筑高度99.6米，本工程位于XX市百花岭路与枫林路及高岭路相交处，属于XX 铁·XX三期工程。
第一节模板工程
方钢—竹夹板体系龙骨间距均匀控制
在方案允许范围内保证平整度。
2、支撑系统
结构支撑体系统一采用钢管扣件脚手架支撑体系（或大模体系、腕扣脚手架体系等更高要求支撑体系），顶部统一设臵可调支撑，严禁使用扣件加固作为竖向荷载主要受力支撑构件；柱、墙、平板模板次梁统一使用方钢管（规格40*60*1.8或高于此标准）；平板支撑主梁需采用定型钢梁或两根方钢管拼接使用；梁底、梁侧
钢管立柱底部应设臵垫木
钢管支撑立杆纵横间距均应满足梁立杆间距≤900mm （指梁两侧立杆间距）、平板立杆间距≤1100mm （同时满足方案及计算书要求），扫地杆距地200mm 处设臵、大横杆步距≤1200mm ，梁底必须设臵大横杆严禁梁底小横杆直接固定在立杆上进行支撑。
（满足水平杆3道设臵：其中扫地杆、1400mm 处大横杆必需纵横连通、第三
所有框架梁处每2
跨（约10m ）、四周边跨处需设臵剪刀撑，以保证支架的稳定性，剪刀撑杆件底端应与地面顶紧、剪刀撑斜杆与地面的斜角宜在45~60度范围内；
剪力墙、较大截面的柱（大于600*600）抱箍按5道箍的要求进行加固，地面起200设臵第一道，中间间距不大于500，第五道柱箍需紧贴梁底设臵，当梁高大于800mm时梁中需增加对拉螺杆进行加固；剪力墙、短肢墙及较大截面柱需采用对拉螺杆进行加固，对拉螺栓竖向间距不大于500mm，水平间距不大于500mm（同时满足
3、初立模时，模板标高，板墙侧立面平整度、垂直度控制
模板支设遵循先墙板后平台顺序，平台模板龙骨间距必须均匀符合方案规定。
通过钢筋上1m水平线调整模板标高剪刀钢管对撑，对大板墙
垂直度调控
垫凿模板下脚，保证垂直
度在可调范围内
为保证剪力墙平整度、截面尺寸准确统一，所有剪力墙、柱阴角、封头处，撑块与拼缝、对拉螺杆对应，保证模板拼缝处平整。
4、内墙模板下脚防烂根措施，厨卫间、阳台降模吊模。
内墙水泥砂浆捂脚
5、大模板限位，穿墙螺杆防止胀模变形
对于大模板截面较大的剪力墙应水平穿对拉螺杆。
墙、柱、梁等截面控制在+4，
墙板下口螺杆离地高度250mm以内
6、楼梯踏步模板，梯井墙接茬控制及踏步板水平度控制
楼梯踏步模板定型化，采用预埋下脚螺杆（间距500mm范围内）控制楼梯间墙
可调式顶丝扣紧底模，调整模板接口
水平度。
7、外墙立面接茬偏差控制
采用预埋下脚螺杆（间距500mm
用废扣件螺杆或地下室焊割下的止水螺
下脚螺杆支撑、收紧外墙模
杆做预埋杆
8、模板拼缝，梁板阴角、剪力墙阴角控制
梁板阴角、剪力墙阴角处需设臵木枋加固，确保几何尺寸和防止漏浆。
模板板缝原则上应尽量与模板次梁方钢管方向垂直（可有效控制高低缝、其坎现象），对
第二节钢筋工程
剪力墙水平筋限位，保证水平筋的水平
顺直，竖向钢筋间距均匀。
2、钢筋绑扎
3、板厚、保护层控制
平台中间马蹬部位绑扎同板厚PVC
控制楼板厚度又可控制平台钢筋上保护
层。
4、成品保护
吊放钢筋前铺板保护已完成混凝土面层
混凝土浇筑过程中安排专人看护，卸载
木平台、跳板支架防止钢筋下踩、变形。
钢筋上浮浆及时清理
第三节混凝土工程
1、混凝土浇筑施工
通过50cm控制线检查模板下脚标高对地坪标高或平整度不合格的地方进行二次处理
2、后浇带、施工缝处理
地下室后浇带细部处理
3、混凝土养护
梁板混凝土在浇捣3-4 小时，基本达到初凝时用麻袋或塑料薄膜覆盖养护，麻袋表面保持湿润，柱、墙混凝土浇筑完24 小时后，在保证混凝土表面质量的前提下拆模，并采用洒水保湿养护。
普通混凝土养护不得少于7 天，防水混凝土养护不得少于14 天，后浇带混凝土养护不少于28天。
大体积混凝土养护需进行测温监控，测温点的布臵：原则应在有代表性的底板最深处、底板四个角点及结构尺寸变化较大的地方。
测温点的布臵分别设臵在筏板的下部和中间位臵，表面温度在砼面向下5-10㎝部位量取。
测温的时间：砼浇注完6至10小时开始测温。
2d内，每2h测温一次；龄期3-7d内，每4h测温一次，7天后一天测一次，14天后结束测温，每次测温同时须测出周围环境的温度。
内外
4、外墙螺栓孔（连墙件预留洞）封堵
两头堵微膨胀水泥砂浆套管敲除：为保证孔洞填嵌密实，首先
将螺杆洞口剔凿成50×50 mm、深10mm
的喇叭口，再将端部塑料管剔凿掉。
如
果螺杆已取不出来，则必须先剔凿凹槽，
再在根部切断螺杆钢筋。
第四节砌体工程
1、砖墙砌筑
2、梁、板底塞缝墙体
竖向
槽砌
筑时
留臵
埋设
拉筋
防止
开裂
异型
位臵
定型
砌块
减少
切割
3、临时间断处留搓与临时洞口留臵。
4、砼小型构件
导墙模板加固统一采用定型夹具进行加固，梁边即转角处200ｍｍ出设臵第一道、中间夹具的间距不大于800mm。
构造柱支模加固要求采用对拉螺杆进行加固，顶部支模设臵进料口，方便砼浇筑，混凝土成型后再将进料口处多余混凝土凿除。
保证接口质量。
第五节管线安装、预留、预埋工程
先穿管后砌筑，在墙体画出管线位臵，
需开槽，确保结构整体性。
第六节内粉工程
1、基层甩浆
基层清理干净喷水2─3遍，每遍喷水之间的间歇时间不少于15min。
在抹灰前再喷水1～2遍，之后甩1∶1稀粥状水泥细砂浆（内掺20%801胶水拌制），使其凝固在基层表面，用手掰不动为宜。
甩浆养护时间不小于3天。
2、吊垂直、套方正、抹灰饼
分别在门窗口角、垛、墙面等处吊垂直，套方正，弹出抹灰控制线，抹灰饼，灰饼宜做成5cm见方，灰饼间距不应大于1.5m，门窗洞口角部200mm范围内应设臵灰饼。
距离墙边线300mm弹出方正度控制线，并在控制线角点用红油漆进行标注，
3、抗裂控制、阳角保护
外墙内保温外加一层网格布增加了基层的粉粘接，防止裂缝的产生；
阳角1：2.5水泥砂浆护角可同时控制相临两侧粉刷厚度，又可预防阳角被撞坏。
4、施工缝及后续抹灰施工
抹灰施工需留施工缝时，要将已完成的抹灰层边缘切成与墙面成60度角的反槎，水平施工缝的反槎必须向下，防止水从槎口渗入墙体。
反槎留臵不超过1～2h ，在槎口处甩撒素水泥浆后可继续抹灰。
当留臵反槎超过终凝时，应将槎口及墙身反复浇水湿润，水浸入深度10mm且表面无明水时即可抹灰。
5、养护
水泥砂浆抹灰层应在施工后的7天内进行喷水养护。
第七节成品保护
1、门窗
玻璃：玻璃安装完毕后粘贴塑料薄膜保护并维持，直到工程移交验收前，撕掉后玻璃表面不得出现残留胶和薄膜。
防止砂浆污染表面，清理时造成划伤。
入户门门扇：用塑料薄膜覆盖保护，薄膜覆盖全面，粘贴可靠，并用厚度不小
2、电气管线预埋及开关面板
线盒及电箱：安装后应用泡沫块或纸板充填，必须用胶带封口防止砂浆或杂物混入线盒及线管。
开关面板：用保护膜将其包裹起来，再用美纹纸缠紧，涂料刷完后再拆除防
3、卫浴洁具
浴缸：浴缸应用薄膜贴覆好，用瓦楞纸或者泡沫板进行覆盖并用牛皮胶纸粘贴。
防止损伤。
马桶：马桶应贴上禁止使用的标志，并用胶带纸缠牢，并用纸盒将马桶整个套住注意保留原包装物，安装完成后用原包装包裹马桶。
不得在保护纸壳上面堆放材料，或把保护纸壳移作他用防止被使用及破坏。
4、栏杆、橱柜
栏杆：用泡沫薄膜缠裹，栏杆的主横挡和立杆要进行单根包裹。
防止划伤、污染。
5、瓷砖、窗台板
墙体阳角、窗台：阳角部位采用粘厚胶带或泡沬条进行保护。
防止撞伤。
6、电梯
轿厢：使用原专用保护膜满贴，在此基础上用细木工板满封，进一步强化保护效果。
电梯招唤开关：用加厚保护膜满贴，安装时注意保留原透明保护膜，以免表面
7、公用部位踏步、成品地面
公用部位踏步：用废模板满封，强化保护效果。
21。
