施工现场质量标准化图册施工现场质量标准化图册(2019版)XXXXX- 1 -编制审核人员名单审核组：编制组：- 2 -施工现场质量标准化图册目录第一章地基加固与处理 ....................................................................................... - 5 -（一）三轴搅拌桩 ......................................................................................... - 5 -（二）高压旋喷桩 ......................................................................................... - 6 -（三）高压注浆 ............................................................................................. - 7 -（四）冷冻施工 ............................................................................................. - 8 -（五）超前支护 ............................................................................................. - 9 -第二章围护结构 ................................................................................................. - 12 -（一）地下连续墙 ....................................................................................... - 12 -（二）钻孔灌注桩 ....................................................................................... - 17 -（三）搅拌桩 ............................................................................................... - 20 -（四）型钢插入和拔出 ............................................................................... - 21 -（五）止水帷幕 ........................................................................................... - 22 -第三章基础与土石方 ......................................................................................... - 23 -（一）抗拔桩 ............................................................................................... - 23 -（二）土石方工程 ....................................................................................... - 24 -（三）钢支撑制作、安装与拆除 ............................................................... - 26 -（四）降水井 ............................................................................................... - 27 -（五）接地网安装 ....................................................................................... - 28 -（六）垫层施工 ........................................................................................... - 29 -第四章地下防水 ................................................................................................. - 30 -（一）防水卷材 ........................................................................................... - 30 -（二）防水涂料 ........................................................................................... - 31 -（三）施工缝防水（钢板止水带） ........................................................... - 32 -第五章车站主体 ................................................................................................. - 33 -（一）混凝土结构 ....................................................................................... - 33 -第一章暗挖区间 ................................................................................................. - 37 -（一）盾构法隧道 ....................................................................................... - 37 -（二）矿山法（区间及联络通道） ........................................................... - 45 -第二章明挖区间 ................................................................................................. - 50 -（一）围护结构 ........................................................................................... - 50 -（二）主体结构 ........................................................................................... - 50 -- 3 -车站篇- 4 -第一章地基加固与处理第一章地基加固与处理（一）三轴搅拌桩1.施工工艺场地平整→桩位放样→钻机就位→钻进至设计深度→提钻并喷水泥浆→复搅→提钻喷浆至设计标高→成桩结束 2.控制要点2.1 施工前对施工区域地下障碍物进行探测并处理。

中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1. 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批,随机抽检10％,当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。

标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P.5、钢筋规格与连接套筒的规格一致,钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。

并确保钢筋连接套筒的丝扣干净、完好无损。

6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。

7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。

二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。

2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。

墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm,梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。

4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。

中建八局施工质量标准化图册（土建、安装、样板）素材：筑龙施工编辑整理转载请注明“来自：筑龙施工”一外墙渗漏防治措施1.外墙抹灰前，墙身上各种进户管线、空调管孔、水落管固定件、避雷引下线和空调支架等，应按设计要求安装完毕，并按外保温系统厚度留出间隙。

上述内容均应进行专项检查验收，并形成隐蔽工程验收记录。

2.穿过外墙的管道应采用套管，套管应内高外低，坡度不应小于5%，套管周边应用中性硅酮耐候密封胶封闭。

3.外墙对拉螺栓孔、脚手架拉结点及脚手架眼等应进行可靠封堵。

封堵脚手架眼和孔洞时，应清理干净，浇水湿润，然后采用干硬性细石混凝土封堵严密。

穿墙螺栓孔宜先用聚氨酯发泡剂发泡嵌填，然后用防水膨胀干硬性水泥砂浆填塞, 填塞深度不小于50mm，封堵后孔洞外侧表面应进行三遍防水处理，并形成隐蔽工程验收记录。

4.外墙外保温工程施工前墙体表面必须进行整体抹灰找平（现场聚氨酯发泡外墙外保温系统可不抹灰，但需做好界面处理）。

填充墙与混凝土交接处应按要求钉挂热镀锌电焊钢丝防裂网，网孔尺寸不应大于20mmх20mm，其钢丝直径不宜小于1.2mm，钢丝网应用钢钉或射钉加铁片固定，间距不大于300mm。

防裂网与各类基层搭接宽度不应小于100mm。

在外墙表面做甩浆结合层和浇水湿润后方可进行外墙抹灰。

5.外墙找平层抹灰砂浆应采用掺防水剂的微膨胀防水砂浆，抹灰找平层厚度大于或等于35mm时应采取挂网、分层抹灰等防裂防空鼓的加强措施。

6.凸出外墙面的挑檐、雨蓬、空调隔板等应与墙体同时浇筑，板面设置不小于2%的排水坡度，并按设计要求做好防水处理，当设计无要求时，板面应增加不少于一道柔性防水层，防水阴角处理及泛水高度等应满足规范要求，杜绝阴角处向室内渗漏。

7.凸出墙面有排水要求的部位底部应做滴水线，不得出现爬水和排水不畅现象。

滴水线应优先采用成品滴水线条（槽），若采用鹰嘴或大斜面滴水线，大斜面坡度不应小于10%。

8.外墙外保温工程施工前，应在施工现场采用相同的材料和工艺制作样板墙面,经建设、监理、施工总承包单位检查符合要求，报工程所在地质量监督机构确认后方可进行施工。

平平安安提示牌及其他图牌B1、平平安安形象牌• 1、平平和安安是中国建筑推出的施工现场安全生产宣传形象大使。

• 2、他们将在安全理念、临边防护、机械防护、消防等场景中出现。

• 3、各现场在设置安全防护设施时，必须按本要求配套张挂平平和安安图牌。

• 4、平平和安安的图牌其形象、颜色、尺寸等必须按本要求制作。

用料、悬挂方式各工地可因地制宜，但应牢固结实，能周转使用。

B2、平平安安提示牌•说明：•1、设置方式：施工现场如果设置广告（宣传）牌，则安全理念牌与广告（宣传）牌同步设置，放置在首位，与广告（宣传）牌尺寸一致；现场不设置广告（宣传）牌，安全理念牌可单独设置在大门口、安全教育（喊话）场地边或办公区。

•2、安全理念牌最小尺寸：宽×高=3000mm×2000mm。

•说明：•1、悬挂于施工现场大门口右侧。

•2、宽×高=550mm×800mm；采用铝塑•板制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于施工现场高大设备底部、外脚手架底部等部位。

脚手架每面至少一个。

•2、宽×高=550mm×800mm；采用铝塑板制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于施工现场施工升降机梯笼周•边防护栏杆上、安全通道口、外脚•手架首层周边外侧等处。

脚手架首•层每隔30米一处，每面不少于2处。

•2、宽×高=550mm×800mm；采用铝塑板•制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于外脚手架内侧，面向结构主•体，每隔30米一处，每层每面至少•两处。

•2、宽×高=550mm×800mm；采用铝塑板•制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于安全通道和斜道入口处。

•2、宽×高=550mm×800mm；采用铝塑板•制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于库房、木工模板加工区、易燃易爆物品存放区、装饰装修作业区等。

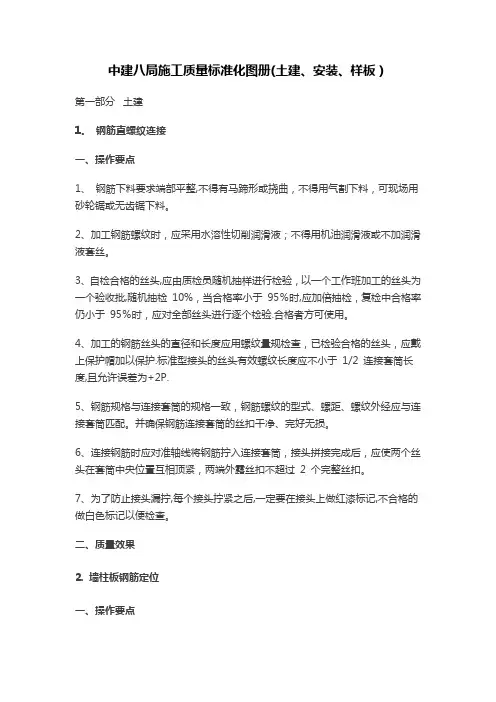

中建八局施工质量标准化图册(土建、安装、样板）第一部分土建1。

钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整,不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头,应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批,随机抽检10%，当合格率小于95％时,应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进行逐个检验.合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护.标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度,且允许误差为+2P.5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。

并确保钢筋连接套筒的丝扣干净、完好无损。

6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。

7、为了防止接头漏拧,每个接头拧紧之后,一定要在接头上做红漆标记,不合格的做白色标记以便检查。

二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。

2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。

墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块,水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置(或设水平梯子筋,间距不大于2 米且每段墙不少于2 个）;保护层垫块均匀固定在钢筋网片上，间距不超过100cm.4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。

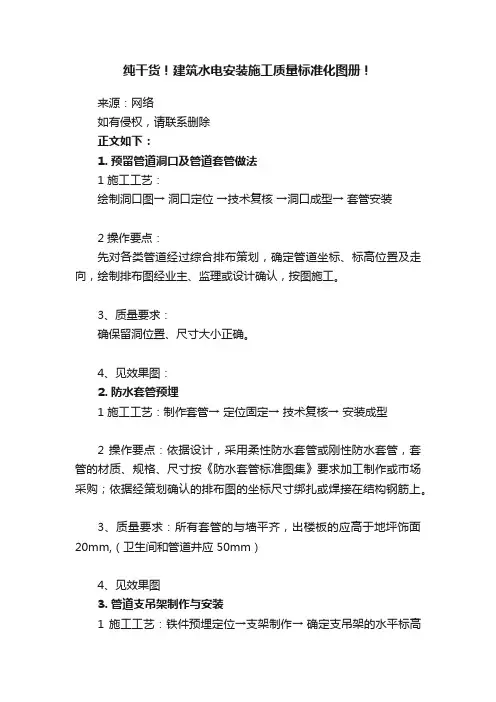

纯干货！建筑水电安装施工质量标准化图册！来源：网络如有侵权，请联系删除正文如下：1. 预留管道洞口及管道套管做法1 施工工艺：绘制洞口图→洞口定位→技术复核→洞口成型→套管安装2 操作要点：先对各类管道经过综合排布策划，确定管道坐标、标高位置及走向，绘制排布图经业主、监理或设计确认，按图施工。

3、质量要求：确保留洞位置、尺寸大小正确。

4、见效果图：2. 防水套管预埋1 施工工艺：制作套管→定位固定→技术复核→安装成型2 操作要点：依据设计，采用柔性防水套管或刚性防水套管，套管的材质、规格、尺寸按《防水套管标准图集》要求加工制作或市场采购；依据经策划确认的排布图的坐标尺寸绑扎或焊接在结构钢筋上。

3、质量要求：所有套管的与墙平齐，出楼板的应高于地坪饰面20mm,（卫生间和管道井应 50mm）4、见效果图3. 管道支吊架制作与安装1 施工工艺：铁件预埋定位→支架制作→确定支吊架的水平标高和间距→支架安装固定2 操作要点：1）铁件预埋式支吊架：跟随结构施工，将铁件按照策划排布图的坐标、标高、间距定位预埋；在预埋完成的铁件上确定支吊架的水平面标高，将制作的支吊架焊接在预埋的铁件上。

2）现场膨胀螺栓固定式支吊架：选用的膨胀螺栓强度、张力必须保证管道的规定牢固、安全可靠；支吊架的间距、标高、坐标依据策划排布图确定。

3）支吊架的形式：依据设计和排布图的管线敷设形式，确定支吊架的结构形式，参照《室内管道支吊架图集》的规定要求，现场或工厂化加工制作。

对于特殊形式的支吊架或图集之外的支吊架，应经过计算复核，选用符合要求的型钢制作，确保支吊架牢固、安全可靠。

3 质量要求：支吊架的材质、规格、型号、结构形式必须符合要求，制作焊接牢固、焊缝饱满美观、安装固定牢固、间距符合要求，制作完成后除锈干净、刷 2 道防锈漆。

4、集中排布的管线建议采用共用支架，加强设计优化和施工策划，见效果图：4. 焊接钢管做法1、施工工艺：弹线定位→加工弯管→暗敷管路→接地跨接→保护措施2、施工要点：按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置，经复核符合设计要求。

安装施工质量标准化图册1. 预留管道洞口及管道套管做法1 施工工艺：绘制洞口图→洞口定位→技术复核→洞口成型→套管安装2 操作要点：先对各类管道经过综合排布策划，确定管道坐标、标高位置及走向，绘制排布图经业主、监理或设计确认，按图施工。

3、质量要求：确保留洞位置、尺寸大小正确。

4、见效果图：2. 防水套管预埋1 施工工艺：制作套管→定位固定→技术复核→安装成型2 操作要点：依据设计，采用柔性防水套管或刚性防水套管，套管的材质、规格、尺寸按《防水套管标准图集》要求加工制作或市场采购；依据经策划确认的排布图的坐标尺寸绑扎或焊接在结构钢筋上。

3、质量要求：所有套管的与墙平齐，出楼板的应高于地坪饰面 20mm,（卫生间和管道井应 50mm）4、见效果图3. 管道支吊架制作与安装1 施工工艺：铁件预埋定位→支架制作→确定支吊架的水平标高和间距→支架安装固定2 操作要点：1）铁件预埋式支吊架：跟随结构施工，将铁件按照策划排布图的坐标、标高、间距定位预埋；在预埋完成的铁件上确定支吊架的水平面标高，将制作的支吊架焊接在预埋的铁件上。

2）现场膨胀螺栓固定式支吊架：选用的膨胀螺栓强度、张力必须保证管道的规定牢固、安全可靠；支吊架的间距、标高、坐标依据策划排布图确定。

3）支吊架的形式：依据设计和排布图的管线敷设形式，确定支吊架的结构形式，参照《室内管道支吊架图集》的规定要求，现场或工厂化加工制作。

对于特殊形式的支吊架或图集之外的支吊架，应经过计算复核，选用符合要求的型钢制作，确保支吊架牢固、安全可靠。

3 质量要求：支吊架的材质、规格、型号、结构形式必须符合要求，制作焊接牢固、焊缝饱满美观、安装固定牢固、间距符合要求，制作完成后除锈干净、刷 2 道防锈漆。

4、集中排布的管线建议采用共用支架，加强设计优化和施工策划，见效果图：4. 焊接钢管做法1、施工工艺：弹线定位→加工弯管→暗敷管路→接地跨接→保护措施2、施工要点：按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置，经复核符合设计要求。

模板工程施工质量标准化图册，全套高清大图+验收要求！工程萌主2017-10-26 23:06第一节墙柱模板（放线）1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。

2、根据控制线放出200mm模板控制线。

3、最后放出模板定位线。

4、离转角100mm弹大角垂直控制线。

第一节墙柱模板（加固）墙模板加固通用要求1、严格按照施工方案安装穿墙螺杆。

2、螺杆直径≥Ф12，并采用配套的螺帽和3型卡。

3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。

4、螺杆一般设置：加固螺杆纵横间距600mm（应满足方案要求）;5、离地200mm设置第一道螺杆,离板底200mm设置一道螺杆，下面2-3排要用双螺帽（根据实际需要并应满足方案要求）。

6、为防止根部漏浆形成烂根，采用砂浆将模板底部进行封闭。

墙配模剖面图墙配模平面图第一节墙（柱）模板（加固效果）模板加固加固效果砂浆封闭第一节墙柱模板（端头加固工艺）墙柱模板加固要求：1、严格按照施工方案安装穿墙螺杆。

2、螺杆直径不小于Ф12(满足方案要求），并采用配套的螺帽和3型卡。

3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。

4、螺杆间距设置：纵横向间距不大于600。

5、离地200mm设置第一道螺杆,离梁底200mm设置一道螺杆，下面2-3排要用双螺帽(满足方案要求）。

6、阳角部位采用端面硬拼，用钢管扣紧，再用木楔挤紧，保证阳角方正。

7、为防根部漏浆形成烂根，采用砂浆将模板底部封闭(浇砼前一天做)。

转角部位加固墙柱端头加固效果第一节柱模板（加固工艺）细部处理加固示意图第一节墙柱模板（接茬工艺）1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆，接缝位置采用双面胶条封堵，墙柱根部用水泥砂浆封堵模板。

2、当采用下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于300mm；当采用预埋锁脚螺杆时，其距接缝位置150mm。

3、两种方法螺杆水平间距均为600mm，满足相应的专项施工方案。
