级配电箱规范

临时用电三级配电箱要求1、配电箱分为三级配电箱作业：一级配电箱，就是指的总配电箱。

一般位于配电房。

一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。

二级配电箱，就是分配电箱，也叫分箱，一般负责一个供电区域。

二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。

三级配电箱，就是开关箱，只能负责一台设备。

所谓的“一机一闸一箱一漏”就是针对开关箱而言的。

2、《JGJ46-2005》规范箱内开关配置要求：一级要求配置：总路：总隔离+总断路器或总熔断器;分路：分路隔离+分路漏电保护开关。

二级要求配置：总路：总隔离+总路熔断器或断路器;分路：分路隔离+分路熔断器或断路器。

三级要求配置：隔离+漏电保护器。

其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。

三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒（1）开关箱的保护。

漏电保护动作电流不大于30mA，动作时间不大于0.1s。

（2）总配电箱的保护。

漏电保护动作时间大于30mA，动作时间大于0.1s。

分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备；总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。

箱内必须分设N线端子板和PE线端子板。

规范要求：（1）.“三级配电两级保护”要求；（2）.开关箱漏电保护器；（3）.漏电保护器参数合理配置。

3、各级配电箱标注：配电箱箱门要标注：负责单位、负责人、联系电话及本单位配电箱编号。

4、附图：。

配电箱规范和技术要求配电箱是指为住宅、商业建筑、工业厂房等地提供电能分配、控制和保护的电气设备。

为了保障电气设备的正常运行和人身安全，配电箱的设计、安装和使用必须符合一定的规范和技术要求。

以下是配电箱规范和技术要求的详细说明。

一、配电箱的规范要求1.设计规范：配电箱应根据使用场所及设备功率等因素进行合理的设计。

设计过程中应严格遵守国家和地方相关电气设备的设计规范和标准。

2.安装规范：配电箱的安装应交由专业人员进行，并按照相关规范和标准进行操作。

安装过程中需要注意保持配电箱的清洁和整洁，防止杂物堆积影响其正常运行。

同时，安装位置应符合安全要求，远离易燃易爆物品和湿润环境。

3.接线规范：配电箱的接线应使用合适的规格电缆和连接器，并按照相关规范要求进行正确连接。

接线端子应连接牢固，不得出现松动、接触不良等情况。

4.标识规范：配电箱内应标明电源开关、熔断器、电流表、电压表等设备的名称和功能，使用户能够清楚地了解每个设备的用途和作用。

5.运行维护规范：配电箱的日常运行维护工作应由专业人员进行，包括定期检查和清洁配电箱内设备，确保其正常运行和安全可靠。

二、配电箱的技术要求1.安全性能要求：配电箱应具备良好的绝缘性能，能够防止漏电和电击事故的发生。

配电箱内的熔断器、断路器等保护设备应能及时对过载、短路等故障进行保护，以防止火灾等安全事故的发生。

2.通风散热要求：配电箱应具备良好的通风散热性能，以保证设备在长时间运行时的温度不超过允许范围。

配电箱内部的电缆和连接器等应有足够的间距，以保证空气的流通。

3.电缆穿线要求：配电箱内的电缆穿线应整齐、有序，不得交叉穿线，以便于维护和管理。

每根电缆应有固定夹具来保持其位置稳定。

4.负载容量要求：配电箱的负载容量应根据实际用电需求进行合理选择和配置，以保证设备的正常运行。

在计算负载容量时，应考虑到电气设备的额定功率、启动电流等因素。

5.配电箱的防护等级要求：根据室内、户外等不同环境要求，配电箱的防护等级应选择合适的等级，并采取相应的防护措施，以保证设备的安全可靠性。

三级配电设置示例一、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二、分配电箱1、含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或 KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

分级配电示意图分配电箱N线端子板节点图分配电箱PE线电子板节点图分配电箱电气系统图含塔吊回路分配电箱示意图（端子板接点及电气连接点图同上）含塔吊回路分配电箱系统图2.不含照明回路分配电箱6-8回路分配电箱示意图6回路分配电箱含塔吊回路（端子板接点及电气连接点图同上）8回路分配电箱系统图6回路含塔吊回路分配电箱系统图三、开关箱（一机一闸一漏一箱）1.地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

地泵等大型设备开关箱示意图地泵等大型设备电气系统图2.塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

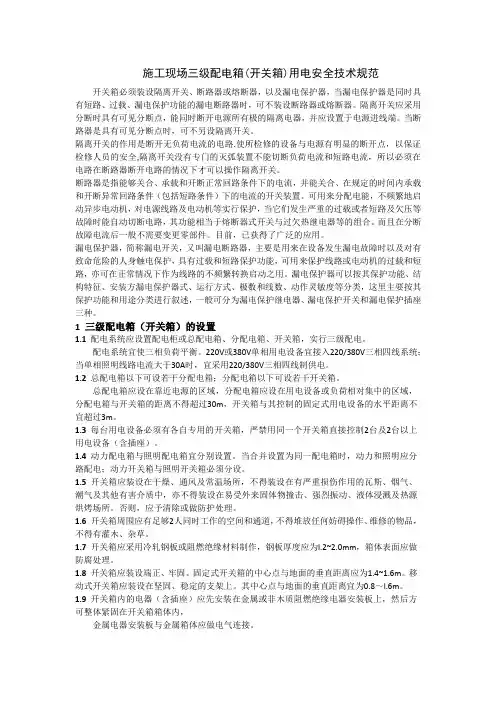

施工现场三级配电箱(开关箱)用电安全技术规范开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器，当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断器。

隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。

当断路器是具有可见分断点时，可不另设隔离开关。

隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器可以按其保护功能、结构特征、安装方漏电保护器式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

1 三级配电箱（开关箱）的设置1.1配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。

1.2 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。

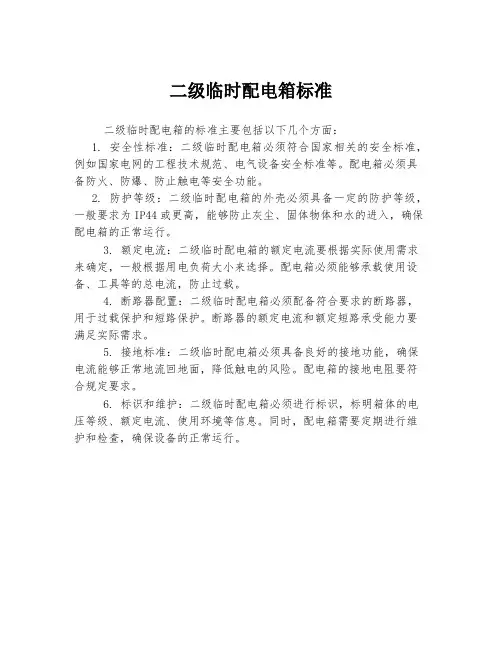

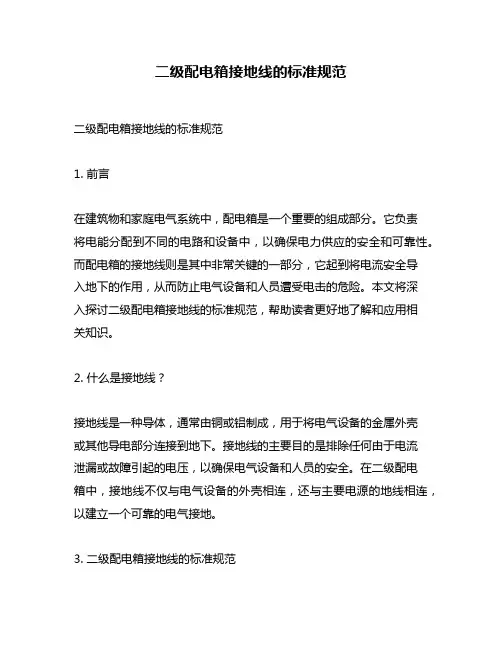

二级临时配电箱标准
二级临时配电箱的标准主要包括以下几个方面：
1. 安全性标准：二级临时配电箱必须符合国家相关的安全标准，例如国家电网的工程技术规范、电气设备安全标准等。

配电箱必须具备防火、防爆、防止触电等安全功能。

2. 防护等级：二级临时配电箱的外壳必须具备一定的防护等级，一般要求为IP44或更高，能够防止灰尘、固体物体和水的进入，确保配电箱的正常运行。

3. 额定电流：二级临时配电箱的额定电流要根据实际使用需求来确定，一般根据用电负荷大小来选择。

配电箱必须能够承载使用设备、工具等的总电流，防止过载。

4. 断路器配置：二级临时配电箱必须配备符合要求的断路器，用于过载保护和短路保护。

断路器的额定电流和额定短路承受能力要满足实际需求。

5. 接地标准：二级临时配电箱必须具备良好的接地功能，确保电流能够正常地流回地面，降低触电的风险。

配电箱的接地电阻要符合规定要求。

6. 标识和维护：二级临时配电箱必须进行标识，标明箱体的电压等级、额定电流、使用环境等信息。

同时，配电箱需要定期进行维护和检查，确保设备的正常运行。

三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

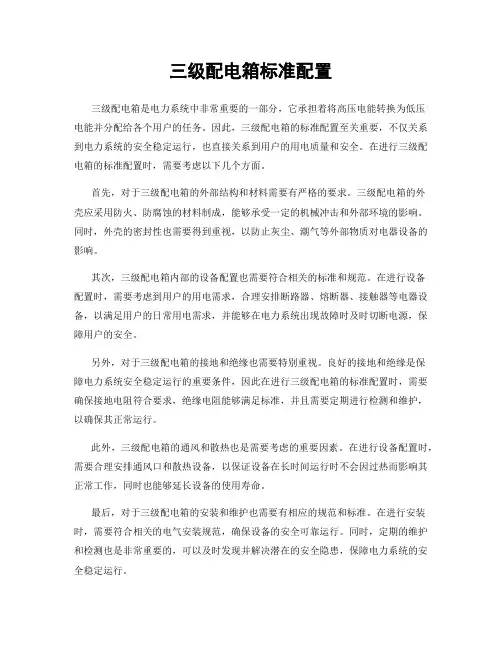

三级配电箱标准配置三级配电箱是电力系统中非常重要的一部分，它承担着将高压电能转换为低压电能并分配给各个用户的任务。

因此，三级配电箱的标准配置至关重要，不仅关系到电力系统的安全稳定运行，也直接关系到用户的用电质量和安全。

在进行三级配电箱的标准配置时，需要考虑以下几个方面。

首先，对于三级配电箱的外部结构和材料需要有严格的要求。

三级配电箱的外壳应采用防火、防腐蚀的材料制成，能够承受一定的机械冲击和外部环境的影响。

同时，外壳的密封性也需要得到重视，以防止灰尘、潮气等外部物质对电器设备的影响。

其次，三级配电箱内部的设备配置也需要符合相关的标准和规范。

在进行设备配置时，需要考虑到用户的用电需求，合理安排断路器、熔断器、接触器等电器设备，以满足用户的日常用电需求，并能够在电力系统出现故障时及时切断电源，保障用户的安全。

另外，对于三级配电箱的接地和绝缘也需要特别重视。

良好的接地和绝缘是保障电力系统安全稳定运行的重要条件，因此在进行三级配电箱的标准配置时，需要确保接地电阻符合要求，绝缘电阻能够满足标准，并且需要定期进行检测和维护，以确保其正常运行。

此外，三级配电箱的通风和散热也是需要考虑的重要因素。

在进行设备配置时，需要合理安排通风口和散热设备，以保证设备在长时间运行时不会因过热而影响其正常工作，同时也能够延长设备的使用寿命。

最后，对于三级配电箱的安装和维护也需要有相应的规范和标准。

在进行安装时，需要符合相关的电气安装规范，确保设备的安全可靠运行。

同时，定期的维护和检测也是非常重要的，可以及时发现并解决潜在的安全隐患，保障电力系统的安全稳定运行。

综上所述，三级配电箱的标准配置涉及到外部结构、内部设备、接地绝缘、通风散热、安装维护等多个方面，需要综合考虑各个因素，确保其安全可靠运行。

只有在严格按照相关标准和规范进行配置和维护时，才能够保障电力系统的安全稳定运行，同时也能够保障用户的用电质量和安全。

各级配电箱应符合下列规范要求：（1）配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（2）配电箱的电器安装板上必须分设N线端子板和PE线端子板。

N线端子板必须与金属电器安装板绝缘；PE线端子必须与金属电器安装板做电气连接。

进出现中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

（3）配电箱、开关箱内的连接线必须采用铜芯绝缘导线。

（4）金属箱门与金属箱体必须通过编织软铜线做电气连接。

（5）配电箱、开关箱中的导线的进线口和出线口应设置在箱体的下底面。

（6）配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S。

（7）相线、N线、PE线的颜色标记必须符合以下规定：相线L1（A）、L2（B）、L3（C）相序的绝缘颜色依次黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用。

（8）漏电保护器同时应具有短路、过载、漏电保护功能的漏电保护器，空气开关以及漏电保护器应具有分断时具有可见分断点，应采用透明制式。

（9）干线所用材质与相线、工作零线（N线）相同时，其最小截面应符合表1.1规定：表1.1 PE线截面与相线截面的关系（10）昆明轨道交通4号线通信分部全线车站、车辆段各类型配电箱数量以及箱内电器装置配置表说明注意事项：总配电箱（二级箱）只有一半数量的箱体内包含三相四线电能表（11）在定制加工配电箱时，应注意总配电箱（二级箱）需含有配套的支架底座、防水沿，分配电箱（转接箱）以及开关箱（三级箱）需含有配套的支腿、防水沿，箱体箱门应配锁；其中总配电箱（二级箱）和总配电箱（二级箱含电能表）脚架高度为1.05米，组合箱、分配电箱（转接箱）和开关箱（三级箱）支脚高度为0.08米。

（12）配电箱、开关箱箱体内应有名称、用途、分路标记及系统接线图。

施工现场临时用电：配电箱一级二级三级定义及治理标准在实际施工过程中,会发生需要临时用电的情况,因此临时搭建变电所用电设备,再由各级配电箱分支到各个用电现场.所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱.一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地举措；4、电线电缆的固定及导管敷设；5、配电箱？；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明?;10、临时用电工程的验收；11、常见违章作业？；12、临时宿舍用电违章现象；13、电气灭火器的选择;14、触电急救；15、临时用电资料归档治理.一级配电箱是从变压器引入三相电源,地线,零线.施工用电配电柜作为建筑工地施工用电用, 是专门针对工程施工现场情况比较特殊而设计,符合建设部门有关施工用电标准标准.全套产品能组成完整施工用电三级保护系统、到达一机一闸一保护的目的一非常适合各类达标工程采用.一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统,平安美观,防雨箱顶适合野外工作.二级配电箱是从一级配电箱电源线至临时用电现场.二级配电箱同样适用于建筑工地施工用电, 是专门针对工程施工现场情况比较特殊而设计,符合建设部门有关施工用电标准标准.全套产品能组成完整施工用电三级保护系统、到达一机一闸一保护的目的.二级配电箱采用内外门设计,外表喷塑,平安美观,防雨箱顶适合野外工作.二级配电多f要离地1.5M放置总开关60A--DZ47-63 100A照明开关16ADZ47-63 16A两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W—衣机一一DZ47-63 60A两相漏电开关〔由于没有40A的开关,只有32A的〕插座开关16A —— DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电,分支开关最好带漏电保护.由于人体通过30mAt致命危险,而漏电开关的动作电流是15—30mA三级配电箱是电器设备自身的限制柜.三级配电箱即在总配电箱下设分配电箱,分配电箱下设开关箱,开关箱下设用电设备,形成三级配电.“两级保护〞主要是指采用漏电保护举措,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中加装一级漏电保护器, 总体上形成两级保护. 〞一机、一闸、一漏、一箱、一锁〞的原那么,即严禁同一个开关电器直接限制二台及二台以上用电设备〔含插座〕.二、临时用电的治理1、开工前必须认真编制临时用电施工组织设计临时用电设备在5台或5台以上或设备总容量在50KW以上者,应编制临时用电施工组织设计.主要内容有：〔1〕现场勘察；〔2〕确定电源进线和变电所、配电室、总配电箱、配电箱、未级电箱装设位置及线路方向；〔3〕负荷计算；〔4〕绘制电器平面图、立面图和接线系统图；〔5〕选择导线截面；〔6〕制订平安用电技术举措的电器防火举措.2、增强临时用电技术治理工作根据“标准〞的规定,临时用电工程施工组织设计必须由技术人员编制,技术负责人审核,工程经理批准后实施,同时施工现场要建立临时用电平安技术档案.其主要内容为：〔1〕关于临时用电施工组织设计资料；〔2〕关于技术交底资料；〔3〕关于平安检测记录；〔4〕关于电工维修记录等.3、增强临时用电平安的指导和监督增强施工用电平安治理,对全场施工人员进行平安用电教育.保证临时用电生产平安运行,尤其是保证人身平安、预防触电伤害事故的重要环节.各级治理人员必须认真学习、贯彻执行“标准〞标准：各单位机电治理人员增强业务学习和指导工作,应组织定期学习“标准〞,电气作业人员要不断提升自身业务技术水平,认真按部颁“标准〞搞好现场临时用电搭设,公司有关职能部门要各负其责,增强监督检查.4、施工现场用电配电箱必须实行,三相五线制,三级供电、二级保护〔总配电箱、分配电箱.未级开关箱〕全部要实行铁制配电箱,严禁使用木质配电箱.配电箱内必须设置在任何情况下都能够分析、隔离电源的开关电器.配电箱内所有开关电器应与配电线路相对配合.作分路设置,以保证专控,开关箱两用电设备之间必须实行“一机一闸一保险〞制.预防“一间多机带来的意外伤害事故.配电箱必须巩固、完整、严密,箱门加锁,箱门上要涂红色危险标志,箱内不得有杂物,配电箱要按配电级别顺序编号.落地配电箱柜下地面应平整,预防水淹、土埋,箱柜附近不准堆放杂物.5、增强电气材料治理这对于减少或杜绝电气伤害事故具有十分重要意义.要严禁使用无生产许可证、无产品质量合格证、无厂、无地名的伪劣产品,购置电器材料必须要到有生产许可证、有产品质量合格证的厂家购置,严禁在市场采购.6、增强施工用电照明治理施工现场按施工平面布置图和临时用电平安规定进行布线安装.施工现场的照明线路全部采用护套线管敷设,办公区、生活区、工作棚、场地照明分路设置分路限制,灯炮距地面2.50m以上.7、增强电气设备的治理现场各种电气设备未经检查合格不准使用,使用中的电气设备必须保证正常的工作状态,严禁带故障运行.露天使用的电气设备搭设防雨罩棚,凡被雨淋、水淹的电气设备应进行必要的枯燥处理,经检测绝缘试运行合格前方可使用.使用电气设备前,必须由专业电工先进行试运转,正常后交给操作人员使用.用电机械设备工作结束或停工一小时以上,必须将开关箱断电、上锁、保护好电源线和工具.8、电动机械作业人员的要求凡使用或操作电动机械的专业人员,必须进行平安用电的技术教育, 了解电气常识,懂得电气性能,正确掌握操作方法.必须安排身体健康、精神正常、责任心强的人员从事用电机械设备的操作使用.操作机械设备必须有操作证.值班电工必须持证上岗,并做好值班记录.从事电气作业的电工人员,身体素质应正常,责任心要强,并经考核合格、持证上岗.上岗时必须正确使用劳保用品,对操作工具要定期检查,按规定操作,不可带电作业.三、临时用电的标准要求应采用中性点直接接地的380/220V三相四线制低压电力系统和三相五线制接零保护系统.(1)必须采用绝缘导线；(2)导线截面应满足计算负荷要求和末端电压偏移5%的要求；(3)电缆配线应采用有专用保护线的电缆;(4)架空线路的导线截面一般场所不得小于100m nf (钢线)或16 mM (铝线),跨越公路、河道和在电力线路挡距内不得小于16 mnf (钢线)或25 m nf铝线；(5)配电线路至配电装置的电源进线必须做固定连接, 严禁做活动连接；(6)配电线路的绝缘电阴值不得小于1000 QW(7)配电线路不得承受人为附加的非自然力.(1)采用专用电线杆,电线杆应巩固和绝缘良好；(2)线杆挡距不小于35m,挡距内无接头；(3)线间距不小于0.3m;(4)架空高度不小于距地面4m,距机动车道6m;距暂设工程顶端2.5m;距播送通讯线路1m;距0.4KV交叉电力线路1.2m;距10LV交叉电力线路2.5m;(5)相序排列,用单横担架设时为L1、N L2、L3、PE;当双横担架设时,上层横为L1、L2、L3下层横担为L1、N、PE(1)电缆敷设采用直埋地或架空,严禁沿地面明设；(2)埋地敷设深度不小于0.6m,并须覆盖硬质保护层,穿越建(构)筑物、道路及易受损伤场所时,须另加保护套瓷；(3)架空敷设时应采用沿墙或电杆绝缘固定,电缆的最大弧垂处距地不得小于2.5m;(4)电缆接头盒应设置于地面以上,并能防水、防尘、防腐和防机械损伤；(5)在建工程内的临时电缆的敷设高度不得小于 1.8m.(1)应采用橡皮护套,铜芯软电缆；(2)电缆的防护性能应与使用环境相适应；(3)电缆芯线中有用作保护接零的黄/绿双色绝缘线；(4)敷设应不受介质腐蚀和机械损伤；(5)电缆无中间接头和扭结.(1)保护线(PE线)的统一标志为黄/绿双色绝缘导线；(2)PE线应自专用变压器,发电机中性点处或配电室总配电箱电源进处的零线(N线)上引出；(3)PE线的截面应不小于所对应的工作零线截面,并满足机械强度要求,与电气设备相接的PE线应为截面不小于2.5 itf的多股绝缘铜线.(1)应做保护接零的机械设备；①电机、变压器、电焊机的金属外壳；②配电屏限制屏的金属框架；③配电箱、开关箱的金属箱体；④电动机械和手持电开工具的金属外壳；⑤电动设备传动装置的固定金属部件；⑥电力线路的金属保护壳和敷线钢索；⑦起重机轨道；⑧电力线杆上电气装置的金属外壳和金属支架；⑨靠近带电局部的金属围栏和金属门等; (2)可不做保护接零的情况：①安装在配电屏、限制屏金属框架以及配电箱开关箱的金属箱体上,并能保证金属性连接的电器、仪表的金属外壳；②安装在发电机同一固定支架上的用电设备的金属外；(3)施工现场保护接零的连接规定：①保护接零线必须与PE线相连接,并与工作零线(N线)相隔离；②自备发电机组电源与外电线路电源联锁,并与之相五线制接零保护系统联锁,严禁并列运行.(1)动配电和照明配电盘(箱)宜分开设置,如合置于一屏(盘、箱)中时,应分路设置；(2)配电箱、开关箱的箱体应用铁质或优质绝缘材料制作,并能防水、防尘；(3)配电屏(盘、箱)和开关箱应装设电源隔离开关 (含分路隔离开关)、短路保护器、过载保护电器,具额定值和动作整定值应与其负荷相适应；(4)开关箱实行“一机一闸制〞,不得设置分路开关；(5)配电屏(盘、箱)和开关箱中必须设置漏电保护器,其选择应符合国家GB6829的要求.(6)配电屏(盘)和总配电箱中漏电保护器的额定漏电动作电流应大于30MA额定漏电动作时间应大于0.1S,但其乘积应小于20MA?S并应装设电压表,电流表和电度表.(7)开关箱中的漏电保护器, 对一般场所,额定动作电流不大于30MA 动作时间小于0.1S ;对潮湿和有腐蚀介质场所,额定动作电流不大于15MA时间小于0.1S;(8)屏(盘)、箱应作名称、用途、分路标记,箱门配锁,停止作业时断电上锁,箱内不得直接按其他用电设备, 不得放置杂物,更换熔体时,不得使用代用品；(9)维修人员必须是专业电工并必须使用绝缘电工器材,维修时,维修点的前一级电源开关必须分闸断电,并悬挂醒目的停电标牌；(10)配电屏(盘、箱)开关箱周围应有宽度不小于1M的通道,并不得堆放杂物,不得有灌木杂草,液体浸溅,物体打击,强烈振动和热源烘烤,严禁存放易燃、易爆物和腐蚀介质；(11)屏(盘)箱必须安装牢固,移动式配电(开关)箱必须装设在坚固稳定的支架上,严禁置于地面.(1)应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动的地方；(2)应自然通风,并有防雨雪、防动物进入举措；(3)配电室的建筑物的耐火等级不应低于3级,室内应配置消防用品；(4)配电室内必须保持规定的操作,维修通道光度,保持清洁,严禁设置杂物,门应外开,并配锁.(1) 一般场所的照明电压为220V;(2)地下室、高温、有导电粉尘和狭窄的场所, 照明电压应不大于36V;(3)潮湿和易触及照明线路的场所,照明电压不大于24V;(4)特别潮湿、导电良好的地面、金属容器内,照明电压不大于12V;和灯电压不大于36V;(5)照明变压器应为双绕组型,严禁使用自耦变压器；(6)正常环境下照明器选用开启型, 潮湿环境下选用密闭防水型, 易燃、易爆选用防爆型.(1)配电室和总配电箱进、出线处应设阀型避雷器或将其架空,进、出线处绝缘子铁脚作防雷接地；(2)防雷接地的电阻值不大于3Q;(3)当施工现场与外电线路去同一供电系统时, 电气设备应根据当地规定作保护接零或接地,不得一局部设备采用保护接零,而另一局部设备采用保护接地；(4)施工现场的电力系统严禁利用大地作相线或零线；(5)作防雷接地的电气设备,必须同时作重复接地；(6)保护零线的每一重复接地电阻值应不大于10Q,塔吊的重复接地电阻值不应大于4Q O(1)用电设备5台以上或用电设备在50KW以上时,应编制临时用电施工组织设计；(2) 5台和50KW以下时,应编制平安用电技术举措和用电防火举措.(1)符合用电设备不带电的外露导线局部保护接零规定；(2)保护外壳完备；(3)绝缘电组值不小于,异涉电动机的定子冷态2MQ,定子热态0.5M Q,转子冷态0.8 MQ,转子热态0.15 MQ ;手持电开工具,I类2 MQ , II 类7 MQ ,田类10 MQ ;(4)设备周围不得堆放易燃、易爆物.四、临时用电平安须知1、在建工程的外侧边缘与1KV以下外电架空线路的边线之间的最小平安距离应大于多少米？答：4米.2、变配电室要求做到“五防一通〞指的是什么？答：五防：即防火、防水、防雷、防雪、防小动物.一通：即保持通风良好.3、使用的电气设备按有关平安规程,其外壳应有什么防护举措？答：防护性接地或接零.4、对电击所致的心博骤停病人实施胸外心脏挤压法, 应该每分钟挤压多少次？答：60-80次5、在操作闸刀开头和磁力开关时,为什么必须将盖盖好？答：预防万一短路时发生电弧或熔丝熔断飞溅伤人.6、电工在停电维修时,必须在闸刀处挂上什么警示牌？答：“正在检修,不得合闸〞.7、施工现场专用的中性点直接接地的电力线路中, 必须采用哪种保护系统？答：TN-S接零保护系统.8、我国根据环境条件不同规定平安电压有哪几个等级？答：6、12、24、36、42为平安电压额定值等级.9、施工现场配电系统的漏电保护应如何设备？答：应按两级设置,并应具备分级分段漏电保护功能.一级漏电保护设在开关箱,额定漏电动作电流不大于30mA客定漏电动作时间应小于0.1s.另一级漏电保护应设在总配电箱.10、接地装置的接地体应采用什么材料制作？答：施工现场接地装置接地体应采用圆钢、钢管、角钢、扁钢等材料制作,螺纹钢不能作接地体.11、配电屏〔盘〕上的配电线路应有什么标志答：配电屏〔盘〕上的配电线路应编号,并标明用途.12、常见的触电事故是怎样发生的？答：〔1〕人体直接接触带电体.〔2〕人体接触发生故障的电气设备. 〔3〕与带电体的距离过小.⑷跨步电压触电.13、对短路保护有何要求？答：短路保护应能保证当发生短路时,或接近于短路电流数值的电流出现时,可靠地切断电源.14、从平安角度来理解电气设备为什么要接地？答：从平安角度考虑：〔1〕消除漏电.电气设备如果通电局部的绝缘性能欠佳,就会轻那么感到“麻手〞,重那么伤人.倘假设接地,漏电电流就从地线漏到大地,从而保护了人身平安. 〔2〕预防雷击.电气设备上的避雷器是一种预防雷击的器件,必须埋好地线,以便引雷入地. 〔3〕消除感应.电气设备会受到静电感应,如果机壳接地,就可将感应电荷平安地导入地中.15、在同一配电线路中不允许一局部接地,另一局部设备接零,这句话对吗？答：对16、由同一个变压器供电的采用保护接零的配电系统中,能否同时采用保护接零和保护接地,为什么？答：不能混用.如果个别设备采取了保护接地举措,而离开零线网,那么情况是相当严重的.当采取保护接地的设备发生碰壳时,这里该设备和其他所有接零设备的外壳对地电压也都升到110伏,以至所有接触该设备和接零设备的人都有触电危险.17、防爆场所电气设备的平安根本要求是什么？答：防爆场所对电气设备平安要求根本原那么是整体防爆.整体防爆是指在爆炸危险区内,安装使用的电气动力、通讯、照明、限制设备、仪器仪表、移动电气设备〔包括电开工具〕及其输配电线路等,应全部按爆炸危险场所的等级采取相应的举措,到达要求.如果其中之一不符合爆炸危险场所的要求,也就不能说到达了电气整体防爆, 就存在着爆炸危险. 18、预防电气装置发生火灾、爆炸事故,应采取哪些平安举措？答：〔1〕根据周围环境和生产性质,选用适宜的电气装置. 〔2〕电气装置不得超负荷运行.〔3〕要保证电气装置的安装与检修质量, 使之处于良好状态.〔4〕电气装置附近禁止存放易燃、易爆物品,并配备消防器材.〔5〕动火作业,必须办理动火许可证.19、为什么电线接头不好会引起火灾？答：电流流过导线接头,设备都会发热,电流发势量与电阻大小成正比, 当接头不好,接触电阻应大为增加.因此发热量大大增加,使绝缘层烧坏而引起火灾. 20、在建工程与临近高压线的平安距离为多少？答：1KV以下距离为4米;1-10KV距离为6米;35-110KV距离为8 米;154-220KV 距离为10米;350-500KV 距离为15米.21、施工现场的架空线路的档距、线间距离如何规定？答：档距应不得大于35m;线间距离不得小于0.3m.22、施工现场架空截面有什么规定？答：铜导线截面积不小于10平方毫米,铅导线水小于16平方毫米. 23、为什么保险丝不能用铜、铁丝代替？答：由于铜、铁丝的熔点比保险丝的熔点高,当电流忽然增大时,不能即刻熔断,起不到切断电流的保险作用,会使电气设备因短路或过载而起火.24、平安电压的电源使用范围有哪些？答：(1)室外灯具距地面低于3m,屋内灯具距地面低于 2.4m时,就采用36V.(2)使用行灯具电源的电压不超过36V.(3)隧道、人防工程电源电压应不于36V.(4)在潮湿和易触及带电体场所电源电压应不大于24V.(5)在特别潮湿场所和金属容器内工作照明电源电压不得大于12V.25、一套完整的防雷装置包括哪些？答：有避雷针、避雷网、避雷带、接闪器、引下线、接地装置.26、旋转臂加械起重机的任何部件或吊物边缘与10KV以下的架空线路边线最小水平距离应为多少？答：不彳#小于2m27、在架设外电防护设施时应有什么人员负责监护？答：应有电气工程技术人员或专职平安人员负责监护.28、保护零线的统一标志是什么？答：绿/黄双色线.29、禁止使用什么导线作电气设备的负荷线？答：绿/黄双色线.30、配电箱、开头箱的安装高度有何规定？答：固定箱的下底与地面的垂直距离为 1.3-1.5社.移动箱的下底与地面的垂直距离为0.6-1.5 米.31、配电箱、开头箱中导线的进、出线口有何规定？答：进、出线口应设在箱体的下底面,严禁设在箱体的上顶面、侧面、后面或箱门外.31、白炽灯、高压汞与可燃物、可燃结构之间的距离不应小于多少？答：0.5米32、引起触电事故的主要原因有哪些？答：〔1〕使用有缺陷的电气设备,触及带电的破旧电线,触及未接地的电气设备及裸露线,开头,保险等；〔2〕无保护性的地线或地线质量不良；〔3〕非电气工作人员进行电器维修；〔4〕不按规定使用平安电压的便携式灯具;〔5〕缺少电气危险警告标志.33、施工现场电气发生火情,可否用水及泡沫灭火器进行灭火？答：不可.34、当发现有人触电时应如何急救？答：首先迅速接电闸或用木方、木板等不导电材料,将触电人与接触电器局部别离开；然后抬到平整的场地施行人工急救, 并向工地负责人报告。

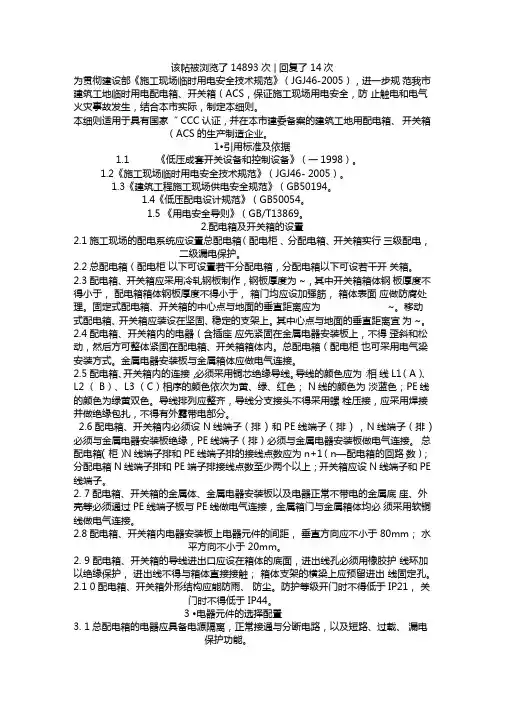

该帖被浏览了 14893 次 | 回复了 14次为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46-2005），进一步规范我市建筑工地临时用电配电箱、开关箱（ACS，保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。

本细则适用于具有国家“ CCC认证，并在本市建委备案的建筑工地用配电箱、开关箱（ACS的生产制造企业。

1•引用标准及依据1.1 《低压成套开关设备和控制设备》（一1998）。

1.2《施工现场临时用电安全技术规范》（JGJ46- 2005）。

1.3《建筑工程施工现场供电安全规范》（GB50194。

1.4《低压配电设计规范》（GB50054。

1.5 《用电安全导则》（GB/T13869。

2.配电箱及开关箱的设置2.1施工现场的配电系统应设置总配电箱（配电柜、分配电箱、开关箱实行三级配电，二级漏电保护。

2.2总配电箱（配电柜以下可设置若干分配电箱，分配电箱以下可设若干开关箱。

2.3配电箱、开关箱应采用冷轧钢板制作，钢板厚度为 ~，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱门均应设加强筋，箱体表面应做防腐处理。

固定式配电箱、开关箱的中心点与地面的垂直距离应为~。

移动式配电箱、开关箱应装设在坚固、稳定的支架上。

其中心点与地面的垂直距离宜为 ~。

2.4配电箱、开关箱内的电器（含插座应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。

总配电箱（配电柜也可采用电气梁安装方式。

金属电器安装板与金属箱体应做电气连接。

2.5配电箱、开关箱内的连接，必须采用铜芯绝缘导线。

导线的颜色应为：相线L1 （A）、L2 （ B）、L3 （C）相序的颜色依次为黄、绿、红色； N线的颜色为淡蓝色；PE线的颜色为绿黄双色。

导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。

2.6配电箱、开关箱内必须设 N线端子（排）和PE线端子（排），N线端子（排）必须与金属电器安装板绝缘，PE线端子（排）必须与金属电器安装板做电气连接。
