高层办公建筑高空大跨度悬挑结构施工技术

浅谈高空大跨度悬臂式钢结构连廊吊装施工技术【摘要】：在高空大跨度钢结构连廊工程施工过程中,经常会因施工现场狭窄而无法实现高空平台搭设，从而给施工带来困难，为解决这个问题，采用连廊整体吊装的施工方法施工，不仅解决了施工现场狭窄的问题,还提高工程施工的进度，降低工程施工成本，确保工程施工质量和安全，本文通过实际案例，对高空悬臂式钢结构连廊吊装技术的施工方案进行论述，介绍具体的施工方法，讨论在工程施工当中所采用的安全措施，供相关人士参考。

【关键词】：钢结构吊装施工安全措施一、前言本项目地处昆明市官渡区宝海路与日新路交叉口， 1栋办公楼22F， 2栋办公楼15F，58.8m高处存在空中连廊连接两栋高层办公楼。

钢结构连廊在二栋主体结构上分别设置二根劲型钢柱和六根劲型钢梁，总共4根劲型钢柱，12根劲型钢梁，钢柱向下锚固两层，向上锚固一层，柱脚采用4根地脚螺杆固定，劲型钢柱、钢梁材质均为Q355B,劲型钢梁分别布置在连廊悬挑端对应三层位置，劲型钢梁通常为锚固,钢梁一端与劲型钢柱连接，一端采用埋件与混凝土柱连接，满足悬挑连廊安全性能。

钢结构连廊分为三层，每层之间采用斜撑与箱型柱支撑，框架梁为焊接H型钢，框架抗震等级为一级；钢连廊平面尺寸为17.4mX25.2m，由两个独立的悬臂结构组成，最大悬臂约为13m，总重量约为260吨，连廊各层结构布置如下图所示：钢连廊整体三维模型二、重难点及对应措施重点难点分析：高空连廊整体重量较大，总重达到260吨，单榀桁架重量约40吨，钢结构连廊高空安装措施难度大，安装高度较高达到67.65m。

根据项目特点，经过综合分析，将连廊的两个悬臂部分在地面进行拼装，并在悬臂中间进行临时连接，使两个悬臂结构形成整体，利用“超大型液压同步提升施工技术”将其整体提升到设计标高处，再进行对口处的杆件焊接，最后拆除中部临时连接部分，完成钢连廊整体提升安装工程。

三、钢连廊拼装计划钢连廊构件最大吊重6.1吨，经综合分析，可采用50吨的汽车吊和塔吊共同拼装，钢连廊地面拼装场地在一栋与二栋之间的地下室顶板位置，为此需要满足如下准备工作方可进行拼装工作。

超高层屋面大幅度悬挑结构模板支撑体系施工工法超高层屋面大幅度悬挑结构模板支撑体系施工工法一、前言在现代建筑中，超高层建筑的屋面悬挑结构越来越常见。

这种结构形式不仅可以增加建筑的美观度和独特性，还能提供更多的空间利用效益。

然而，超高层屋面大幅度悬挑结构的施工过程相对复杂，需要采取特殊的工法和技术措施来保障施工质量和安全性。

本文将详细介绍一种适用于超高层屋面大幅度悬挑结构的模板支撑体系施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法采用模板支撑体系，并结合悬挑结构的特点，实现了施工过程中模板的稳定支撑和灵活调整。

相比传统的模板支撑工法，该工法具有以下特点：1. 适应性强：能够适应各种悬挑结构形式和尺寸，包括单向悬挑、双向悬挑等，并能够根据具体情况进行灵活调整和改造。

2. 施工效率高：使用模板支撑体系可以加快施工进度，减少人工和时间成本。

3. 结构稳定：通过合理的支撑系统设计和施工工艺，保证悬挑结构的稳定性和安全性。

4. 经济性好：相对于其他支撑体系，该工法的成本较低，能够提高经济效益。

三、适应范围该工法适用于超高层建筑中屋面悬挑结构的施工，无论是商业建筑、办公楼还是住宅。

只要有大跨度和大悬挑的屋面结构需要施工，该工法都能适用。

四、工艺原理该工法的核心原理是通过模板支撑体系，将屋面悬挑结构分为多个施工单元，并分阶段进行施工。

为了确保施工过程与实际工程之间的联系，需要采取以下技术措施：1. 结构设计和计算：根据具体的悬挑结构形式和尺寸，进行结构设计和强度计算。

选择合适的模板支撑体系，并根据不同的施工阶段进行结构调整。

2. 施工工艺：根据施工工法的特点，确定合理的施工步骤和施工顺序。

重点关注悬挑结构的稳定性和安全性，确保每个施工单元的质量和性能达到设计要求。

3. 材料选用和加工：选择高质量的建筑模板材料，并进行加工和预制。

高空大跨度悬挑结构模板支撑体系施工工法高空大跨度悬挑结构模板支撑体系施工工法一、前言高空大跨度悬挑结构是一种常被应用于桥梁、体育场馆等工程中的结构形式。

为了保证工程施工的顺利进行，需要采用高空大跨度悬挑结构模板支撑体系施工工法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点该工法具有如下特点：1. 适用于高空大跨度悬挑结构的施工，如桥梁主跨、体育场馆悬挑屋盖等。

2.可以实现大跨度的模板支撑和降低支撑桩的使用量。

3. 施工工艺简单，便于操作，能够提高施工的效率和质量。

4. 适用于各种地形和环境条件下的施工，具有良好的适应性。

三、适应范围该工法适用于高空大跨度悬挑结构的施工，如桥梁主跨、体育场馆悬挑屋盖等。

可以满足不同工程的需求，提高施工的效率和质量。

四、工艺原理4.1 施工工法与实际工程之间的联系该工法通过模板支撑体系来实现高空大跨度悬挑结构的施工。

模板支撑体系由支承系统和模板系统组成，通过支承系统将模板系统悬挂在预定位置，然后通过模板系统进行施工作业。

4.2 采取的技术措施为了保证施工的安全和质量，该工法采取了一系列技术措施，如合理选择支承系统，严格控制支撑点的位置和数量，采用合适的模板系统，确保施工过程的稳定和成功。

五、施工工艺5.1 施工准备阶段在施工前，需要进行详细的施工准备工作，包括现场勘测、设计方案制定、材料和设备的准备等。

5.2 模板支撑体系搭设根据设计方案和施工要求，搭设模板支撑体系，包括支承系统的安装和调试，模板系统的悬挂和校正等。

5.3 模板安装与调整根据设计要求和施工进度，安装和调整模板系统，确保模板的稳定和精度。

5.4 混凝土浇筑根据混凝土浇筑计划，进行混凝土的搅拌、运输和浇筑作业，保证浇筑质量和施工进度。

5.5 模板拆除与清理待混凝土达到强度要求后，拆除模板系统，并进行清理和维护，为后续的施工作业做好准备。

高层超大悬挑檐模架施工工法高层超大悬挑檐模架施工工法一、前言高层超大悬挑檐结构在建筑领域中越来越常见，这种结构不仅能够实现建筑美观独特，还能够提供更大的室外活动空间。

为了确保高层超大悬挑檐的施工质量和安全性，需要采用一种专业的施工工法，本文将对高层超大悬挑檐模架施工工法进行介绍。

二、工法特点高层超大悬挑檐模架施工工法是一种采用模块化施工方式的工法，具有以下几个特点：1. 可适应不同建筑形式：该工法适用于各种建筑形式，包括商业建筑、办公楼、住宅建筑等。

2. 快速施工：采用模块化施工方式，可以在短时间内完成整个悬挑檐的安装，节省施工时间。

3. 结构稳定：借助模块化设计和严格的质量控制，能够确保高层超大悬挑檐的结构稳定性和安全性。

4. 美观独特：采用模块化设计可以灵活调整悬挑檐的形状和大小，以满足建筑设计的需求，使建筑更具美感。

三、适应范围该工法适用于高层建筑的超大悬挑檐结构，能够满足建筑设计的要求，提供更大的室外活动空间。

四、工艺原理高层超大悬挑檐模架施工工法的原理是通过模块化设计和预制构件的使用，将悬挑檐的组装和安装工作尽量移到地面进行，在地面上完成构件的预制和连接，然后通过起重设备将整体模架升空后与建筑主体进行连接。

这样可以极大地减少在高空工作的时间和工作量，提高工作效率和施工质量。

五、施工工艺该工法的施工过程主要包括以下几个阶段：1. 施工准备：进行现场勘测，确定施工方案和工期，制定安全措施，采购所需材料和设备。

2. 模块化设计和预制：在工厂内进行模块化设计并预制构件，确保构件质量和准确性。

3. 基础施工：按照设计要求进行基础施工，确保悬挑檐的稳定性和安全性。

4. 构件吊装和组装：采用起重设备将预制的构件吊装到高空，并进行组装和固定。

5. 连接主体结构：将悬挑檐的模架与主体结构进行连接，确保稳定性和安全性。

6. 防水处理：对悬挑檐进行防水处理，确保建筑的完整性和使用寿命。

7. 油漆装饰：对悬挑檐进行油漆装饰，提高建筑的美观性。

高空大跨度超高悬挑结构支撑施工技术发布时间：2022-12-02T03:17:50.230Z 来源：《建筑实践》2022年15期8月41卷作者：张伟刘顶巫丽敏[导读] 随着社会的发展及经济水平的提高，人们对建筑的外形要求越来越高，张伟刘顶巫丽敏中建八局第三建设有限公司苏中分公司 226000[摘要]：随着社会的发展及经济水平的提高，人们对建筑的外形要求越来越高，建筑外立面造型越来越新颖，高空大跨度悬挑结构就是其中之一。

这种高空大跨度悬挑混凝土结构具有位置高、跨度大、悬臂距离长等特点，如何保证高空悬挑结构支撑体系施工的安全性、经济性、及时性，给工程施工带来很大的施工难度。

本文结合项目实例，浅要分析了高空大跨度超高悬挑结构支撑体系施工技术和控制要点。

[关键字]：高空大跨度；悬挑支撑；施工技术1. 工程概况盐城机电高等职业技术学校新校区建设项目位于盐城经济技术开发区，总建筑面积为19.5万㎡，其中地上17.5万㎡，地下2万㎡，包含教学楼、宿舍楼、图书综合楼等13栋单体。

图书综合楼建筑面积为3.2万㎡，地上12层，地下1层框架剪力墙结构，其中悬挑结构位于图书馆12层结构南立面5~10轴之间，总长度41m，离地高度56.62m，挑高三层（高度15.3m），挑檐外伸2.6m，挑板厚度120mm，挑板边缘为300*820mm梁。

（如图1所示）2.方案的选择与确定高空悬挑混凝土结构施工中最大的难点就是如何选择安全可靠、经济适用的支撑体系。

在大型公共建筑主体结构施工中，常见的高空大跨度大空间现浇钢筋混凝土悬挑结构的支撑架体主要有以下几种方案。

（1）采用落地式钢管支撑架。

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中规定：满堂支撑架搭设高度不宜超过30m。

本工程悬挑结构板离地高度为56.62m，搭设高度远超30m，架体刚度、稳定性等安全性能难以保证，人工费用、材料材料费用投入较大，且极大影响关键线路上工期进度，因此常规落地式高大模板支撑体系无法满足施工需求。

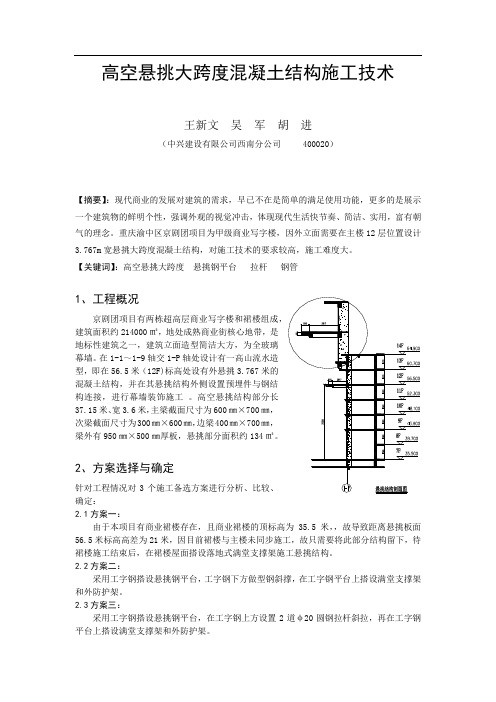

高空悬挑大跨度混凝土结构施工技术王新文吴军胡进（中兴建设有限公司西南分公司 400020）【摘要】：现代商业的发展对建筑的需求，早已不在是简单的满足使用功能，更多的是展示一个建筑物的鲜明个性，强调外观的视觉冲击，体现现代生活快节奏、简洁、实用，富有朝气的理念。

重庆渝中区京剧团项目为甲级商业写字楼，因外立面需要在主楼12层位置设计3.767m宽悬挑大跨度混凝土结构，对施工技术的要求较高，施工难度大。

【关键词】：高空悬挑大跨度悬挑钢平台拉杆钢管1、工程概况建筑面积约214000㎡，地处成熟商业街核心地带，是地标性建筑之一，建筑立面造型简洁大方，为全玻璃幕墙。

在1-1～1-9轴交1-P轴处设计有一高山流水造型，即在56.5米（12F)标高处设有外悬挑3.767米的混凝土结构，并在其悬挑结构外侧设置预埋件与钢结构连接，进行幕墙装饰施工。

高空悬挑结构部分长37.15米、宽3.6米，主梁截面尺寸为600㎜×700㎜，次梁截面尺寸为300㎜×600㎜，边梁400㎜×700㎜，梁外有950㎜×500㎜厚板，悬挑部分面积约134㎡。

2、方案选择与确定针对工程情况对3个施工备选方案进行分析、比较、确定：2.1方案一：由于本项目有商业裙楼存在，且商业裙楼的顶标高为35.5米，，故导致距离悬挑板面56.5米标高高差为21米，因目前裙楼与主楼未同步施工，故只需要将此部分结构留下，待裙楼施工结束后，在裙楼屋面搭设落地式满堂支撑架施工悬挑结构。

2.2方案二：采用工字钢搭设悬挑钢平台，工字钢下方做型钢斜撑，在工字钢平台上搭设满堂支撑架和外防护架。

2.3方案三：采用工字钢搭设悬挑钢平台，在工字钢上方设置2道φ20圆钢拉杆斜拉，再在工字钢平台上搭设满堂支撑架和外防护架。

各方案优缺点分析结论：经比较选择方案三为理想施工方案。

3、方案设计与计算3.1方案设计思路:明确受力路径，分析受力模型，进行方案设计与验算。

高层建筑大跨度悬挑钢结构施工技术摘要：高层建筑的构架体系极具复杂性，而大跨度悬挑钢结构是在工程项目中应用较为广泛的一项技术，大悬挑钢结构以其自身的优势，为建设高层建筑拓宽了社会空间，而且也保证了高层建筑施工的高效施行。

本文结合工程实例，分析了高层建筑大跨度悬挑钢结构施工要点与吊装方案，结合模拟施工而得出钢结构安装的工艺状况并对其施工阶段进行监测及结果分析对比。

关键词：高层建筑；大跨度悬挑钢结构；施工前言随着我国经济的高速发展，高层建筑设计正日益向综合型多用途发展，为满足各类高层建筑的功能和城市美观的要求，高层建筑结构体型也进一步向着高度更高、体型更复杂、功能综合性更强的方向发展，这无疑是一项新颖的构架类型，带来偏多的新颖感的同时，也增添了原有的施工疑难。

为了迎合高层建筑的建设，就需要在理论上剖析高层建筑大跨度悬挑钢结构施工，并结合实际对施工结果进行分析研究，为此类大跨度悬挑结构的施工提供了一定的参考。

1 工程概况某大楼由6栋塔楼及1个整体3层地下室大底盘组成。

其中A楼西北角的15层（标高+60.70m）至屋面（标高+71.50m）共3层因建筑立面造型需要采用高位直角悬挑。

结构设计采用H型钢梁和箱形钢柱组成高位多层大悬挑钢结构体系，悬挑长度11.525m，平面形状呈直角等腰三角形，并通过增加斜拉式预应力钢拉杆的方式来改善结构的受力状态，从而增加刚度、减小变形（图1）。

拉杆采用UU型建筑用高强度不锈钢拉杆，钢拉杆规格为φ100mm，强度级别为1030MPa。

图1 大悬挑钢结构剖面2 结构施工要点（1）本工程A楼为钢筋混凝土框架核心筒与钢框架、劲性钢骨柱混合结构，西北角的15层至屋面共3层因建筑立面造型需要而采用高空多层大悬挑钢结构，其悬挑固定端为塔楼主体劲性混凝土结构，悬挑端为由钢柱、钢梁、预应力钢拉杆等组成的空间框架体系，具有安装高度高、悬挑长度长、构件自重大等特点。

（2）大悬挑钢结构的高空吊装需结合现场施工条件，综合考虑结构体系的特点、工程施工总流程、各个阶段的施工工况、可操作性以及施工安全风险、质量、工期等各种因素，因此选择安全可靠、经济合理并有可操作性的吊装方案、确定合理的吊装流程是本工程的重点和难点。

超高大跨度悬挑阳台吊顶安装施工工法超高大跨度悬挑阳台吊顶安装施工工法一、前言超高大跨度悬挑阳台吊顶安装施工工法是一种针对具有极大挑悬跨度和高度的阳台悬挑部分进行吊顶安装的专业工法。

该工法在保证结构稳定性和安全性的前提下，能够提供美观、坚固、实用的阳台吊顶。

二、工法特点该工法的特点主要包括：1.适应性强：可以应用于各类建筑的超高大跨度阳台吊顶安装，如居民楼、办公楼、商业楼等。

2.高度可调：根据具体需求，可灵活调整阳台吊顶的高度，以适应不同建筑的需求。

3.施工便捷：采用专业的施工工艺和机械化操作，大大提高施工效率，减少人力资源消耗。

4.材料多样性：可以根据设计需求选择不同的材料进行吊顶安装，如铝合金、钢结构等。

5.稳定性好：通过合理的结构设计和施工方法，保证阳台吊顶具有高强度和稳定性。

三、适应范围该工法适用于跨度较大、高度较高的阳台悬挑部分，可以满足建筑设计中对大跨度悬挑阳台吊顶的需求。

无论是住宅建筑、商业建筑还是办公楼，在满足安全性和美观性的前提下，都可以采用该工法进行阳台吊顶的安装。

四、工艺原理该工法的理论依据是结构力学和建筑材料学。

通过对施工工法与实际工程之间的联系进行分析，采取适当的技术措施，可以确保阳台吊顶的稳定性和安全性。

具体步骤如下：1.悬挑结构设计：根据阳台的跨度和高度，设计合适的悬挑结构，包括悬挑梁、支撑柱等。

2.钢结构制作：根据设计要求，制作悬挑结构所需的钢结构构件，如悬挑梁、支撑柱等。

3.吊装安装：使用专业吊装设备将悬挑结构部件安装到预定位置上，并进行调整和固定。

4.吊顶安装：根据设计要求，选择合适的吊顶材料，并按照规定的安装方法进行吊顶安装。

5.验收和调试：对已安装的阳台吊顶进行验收和调试，确保其符合设计要求和施工标准。

五、施工工艺1.前期准备：包括预施工勘察、材料采购、施工队伍组织等。

2.钢结构制作：按照设计要求，制作悬挑结构所需的钢结构构件。

3.吊装安装：使用大型吊装设备将悬挑结构部件吊装到指定位置，并确保吊装精度和安全性。

高空大跨度悬挑模架支撑体系施工技术关键词：悬挑；模板；大跨度；高空山西丽华苑公建一酒店工程建筑面积8万m2，地下1层，地上25层，女儿墙高90．900m，建筑总高度98．100m。

钢筋混凝土筏板基础，全现浇框架剪力墙结构。

南北两侧为框架部分．东西两侧为剪力墙部分。

在结构89．70m标高处四周有3．6m宽现浇钢筋混凝土悬挑板(图1、2)。

l架体特点(1)悬挑宽度大：悬挑构件从结构向外悬挑达到3．6m，考虑悬挑构件最外侧250 mmx750 mm边梁的钢筋、模板的施工，留400 mm 宽操作面，模架悬挑宽度达4．0 m。

(2)使用荷载大：不同于普通脚手架只需满足施工中人、物及脚手板的荷载，而是要承受较大的结构及施工荷载，悬挑构件板厚为150mm，悬挑梁尺寸为350mmx900／750(mm)，悬挑边梁尺寸为250mmx750mm，女儿墙尺寸为1．2 m高，150 mm厚，悬挑结构部分板自重达到平均每m。

3．6 kN／m2．悬挑梁线荷载达到7．22 kN／m。

经过反复分析比较，最终确定选用纯钢管悬挑模架支撑体系，与结构刚性拉接。

框架柱图l 23层顶板、梁平面图图2悬挑梁、板节点示意2脚手架的设计由于在22层顶板上进行悬挑架体无法满足挑出宽度及模架承重的要求。

故采用连续三层分层挑出的方式以满足架体宽度及承载的需要，即分别在20、21、22层顶板作支挑构造，由支挑构造向外挑出。

脚手架体系与21、22层顶板模板支撑体系互相独立，不影响21、22层顶板模板及模板支撑体系的安装和拆除。

(1)分层挑出宽度：自20层顶板开始向外悬挑，至21层顶板时挑出宽度为2．4m，至22层顶板时挑出宽度达3．2m，至23层顶板下部1．2mH寸挑出宽度达架体总宽4．0m。

(2)立杆、水平杆：立杆间距800mmx900mm，水平杆步距l.2m。

(3)支挑构造：立杆纵距900mm、横距1.8m，水平杆步距1.2m，设剪刀撑。

外侧立杆与结构板顶紧．内侧立杆与结构板顶断开以保证受力模型的实现。

超高层高空大跨度悬挑钢结构施工技术摘要：随着超高层建筑形式变化多样化的发展，高空悬挑等结构形式日趋增多，但是传统施工组织工艺流程复杂，尤其是钢结构与钢筋混凝土结构组合的钢混结构，要考虑钢结构与钢筋混凝土结构的施工先后顺序，但是这样就可能造成施工不同工种的窝工和施工流水段的增加，不利于保证整体的施工质量和提高施工效率。

金蝶软件园二期主体工程在整体立面上有两次悬挑结构，10-13层、22-25层设计有4层劲性框架斜柱+3层悬挑钢结构的悬挑层，悬挑部分为钢梁+桁架楼承板结构，层高4.5m，斜柱倾斜角度为79°。

悬挑长度最大为6.5米，转角位置最大悬挑长度为11.3米。

本项目采用超高层高空大跨度悬挑钢结构施工技术达到了悬挑结构部位的顺利实施的效果，减少悬挑范围上层结构与主体结构的分段施工对整体工期的影响。

为类似项目提出新思路，具有很好的借鉴意义。

关键词：高空悬挑；超高层；大跨度；钢混结构；倾斜角度1工程概况金蝶软件园二期主体工程位于深圳市南山区高新科技园，超高层办公楼建筑，结构类型为现浇框架-核心筒结构地下室共2层，地上为40层的超高层办公建筑，标准层层高为4.5m，建筑高度达199.5m，总建筑面积109375.1㎡。

2施工重难点分析1）施工现场场地狭小施工现场场地狭小，红线内可用面积仅2800㎡，进入施工现场的道路狭窄，大宗材料的运输和存放受限，现场平面规划与管理是难点。

由于现场场地狭小，拟建建筑为原一期既有建筑的夹缝中，与一期既有建筑间距仅为4-5米，现场无场地进行整体拼装、整体吊装条件。

2）工程紧邻周边建筑道路工程超高，多专业穿插施工作业多，现场的安全管理和消防管理是重点。

周边紧邻道路和已建成的一期研发中心，南侧用地红线外2m即为白石路交通主干道，周边道路和已投产工程的安全防护是难点。

3）外架体系转换难度大工程结构造型多变，外架类型多样，落地式脚手架、悬挑钢管架与液压爬架转换工序复杂，外架转换施工是重点。
