工程定位放线1-4

建筑工程定位放线方案简介建筑工程定位放线是指在建筑施工前，根据设计图纸中的尺寸和布局要求，通过放线操作将建筑物的轮廓线、柱位、梁位等重要控制点标记于施工现场。

准确的定位放线是建筑施工的重要前期工作，直接关系到后续施工环节的精确性和质量。

本文将介绍建筑工程定位放线的基本方法和步骤，以及常见的放线工具和注意事项。

放线方法和步骤建筑工程定位放线的方法和步骤通常包括以下几个方面：1. 准备工作在进行定位放线前，需要进行一些准备工作，包括：•准备好设计图纸和相关技术资料，包括平面图、立面图、剖面图等。

•准备放线工具，如量尺、放线线、锤子等。

•确定放线起点和方向。

2. 放线起点和基点确定放线起点和基点的确定是建筑工程定位放线的第一步，通常选择建筑物的一个明显标志或控制点作为起点和基点。

确定好起点后，需要通过测量和计算确定其他控制点的位置。

3. 控制点放线根据设计图纸和计算结果，将各个控制点放线标记在施工现场。

放线可以采用测量仪器（如全站仪）或传统放线工具进行，具体方法包括：•三角测量法：通过测量不同位置的两个控制点和一个标志点的角度和距离，计算出其他控制点的位置。

•网格放线法：根据设计图纸上指定的网格尺寸，在施工现场建立一个等间距的网格系统，通过测量网格线与控制点的距离来确定控制点的位置。

•偏差法：根据设计图纸上的尺寸和坐标，通过测量和计算确定控制点的位置。

4. 标高放线除了平面定位放线外，建筑工程中还需要进行标高放线，即确定建筑物各个位置的高程。

标高放线可以通过水平仪、自动水平仪等工具进行，具体方法包括：•水平线放线法：利用水平仪在参考点上放线水平线，然后将水平线延伸到其他需要标高的位置，通过测量各个位置与水平线之间的垂直距离来确定高程。

•水准仪放线法：通过水准仪对各个位置的高差进行测量，确定高程。

常用放线工具在建筑工程定位放线中，常用的工具有：1.量尺：用于测量线段的长度。

2.全站仪：可测量水平角、垂直角和斜距，适用于放线和测量工作。

定位放线一.工程定位放线方法：(1) 进场后首先对甲方提供施工定位图进行图上复核，以确保设计图纸的正确。

其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2) 现场建立控制座标网和水准点。

现场平面控制网的测设方法见后。

水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。

二.根据本工程的平面形状，决定采用矩形网控制。

按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。

三.根据本工程的平面形状，适宜于采用多边形现场控制网。

以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。

工程定位即以该轴线为准。

四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。

工程的其它轴线依据主轴线位置确定。

五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。

在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。

作为底板施工阶段垫层浇筑、支底板模板的依据。

六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。

为±0.00以上的标高传递打好基础。

采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。

标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。

七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。

(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。

(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。

施工定位放线管理程序范文施工定位放线是施工现场中的重要环节，准确的放线管理可以保证施工的质量和进度。

本文以某施工项目为例，介绍了施工定位放线管理程序的具体操作步骤和注意事项。

一、放线前的准备工作1. 确定放线的范围和要求：包括放线的区域、方向、偏差要求等。

2. 准备放线工具：放线仪、量角器、直尺、铁钉等。

二、放线碳丝环的设置1. 根据工程要求，在放线的起点和终点设置碳丝环。

2. 碳丝环的设置要求：夹紧力要适中，不得损坏放线仪；设备要放置在稳定的地面上，不得受到外力干扰。

三、放线仪的安装与校准1. 将放线仪连接至碳丝环上，并修正放线仪的误差。

2. 放线仪的校准：根据放线仪的使用说明，进行放线仪的校准，确保测量结果的准确性和可靠性。

四、放线操作步骤1. 进行起点的定位：在起点位置放置直尺，并用铁钉固定。

2. 进行线路的放线：根据方向和偏差要求，使用放线仪从起点位置开始放线。

3. 放线的精度要求：保持放线仪稳定，避免外力干扰，放线时要注意测量误差的控制。

4. 遇到障碍物时的处理：如果遇到无法直接放线的障碍物，可以通过测量和计算，确定绕过障碍物的放线路径。

5. 放线的结束：在放线的终点位置放置直尺，并用铁钉固定，标明终点位置。

五、放线后的处理1. 清理放线现场：清理放线仪、直尺、铁钉等放线工具。

2. 验收放线结果：使用测量工具对放线结果进行验收，确保符合工程要求。

六、放线管理注意事项1. 放线前要仔细阅读放线图纸和工程要求，了解放线的范围和要求。

2. 在放线时要注意保护放线仪和其他放线工具，避免受到损坏。

3. 放线过程中要注意施工现场的安全，确保施工人员的人身安全。

4. 放线结束后，要对放线结果进行验收，确保符合工程要求。

5. 如果发现放线结果有误，要及时进行调整和修正，避免影响后续施工。

综上所述，施工定位放线管理程序是施工现场中的重要环节，通过合理的准备和操作步骤，可以保证放线的准确性和精度。

在实际施工中，要严格按照程序进行操作，并注意安全和质量控制，确保施工的质量和进度。

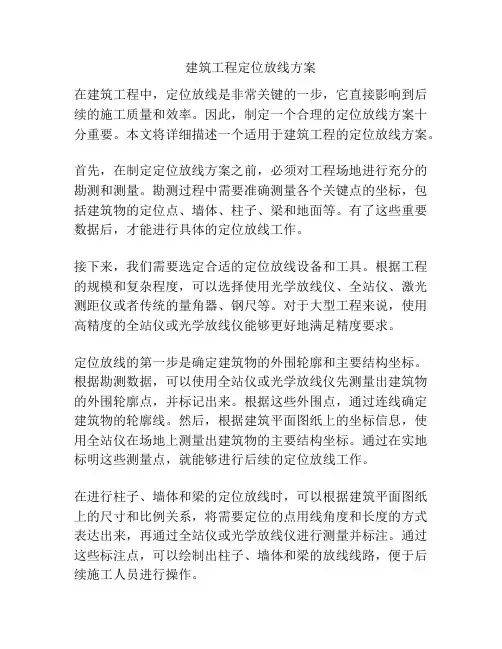

建筑工程定位放线方案在建筑工程中，定位放线是非常关键的一步，它直接影响到后续的施工质量和效率。

因此，制定一个合理的定位放线方案十分重要。

本文将详细描述一个适用于建筑工程的定位放线方案。

首先，在制定定位放线方案之前，必须对工程场地进行充分的勘测和测量。

勘测过程中需要准确测量各个关键点的坐标，包括建筑物的定位点、墙体、柱子、梁和地面等。

有了这些重要数据后，才能进行具体的定位放线工作。

接下来，我们需要选定合适的定位放线设备和工具。

根据工程的规模和复杂程度，可以选择使用光学放线仪、全站仪、激光测距仪或者传统的量角器、钢尺等。

对于大型工程来说，使用高精度的全站仪或光学放线仪能够更好地满足精度要求。

定位放线的第一步是确定建筑物的外围轮廓和主要结构坐标。

根据勘测数据，可以使用全站仪或光学放线仪先测量出建筑物的外围轮廓点，并标记出来。

根据这些外围点，通过连线确定建筑物的轮廓线。

然后，根据建筑平面图纸上的坐标信息，使用全站仪在场地上测量出建筑物的主要结构坐标。

通过在实地标明这些测量点，就能够进行后续的定位放线工作。

在进行柱子、墙体和梁的定位放线时，可以根据建筑平面图纸上的尺寸和比例关系，将需要定位的点用线角度和长度的方式表达出来，再通过全站仪或光学放线仪进行测量并标注。

通过这些标注点，可以绘制出柱子、墙体和梁的放线线路，便于后续施工人员进行操作。

在进行地面的定位放线时，可以先根据勘测数据确定地面的高程标高点，然后根据施工要求进行坡度和水平调整。

可以使用激光水平仪对地面进行测量，或者使用传统的量角器和水平尺进行标注。

定位放线的最后一步是进行检查和修正。

在完成所有放线工作后，需要对已放线的点进行检查，确保其准确性和精度。

如果发现有误差或偏差，需要及时进行修正。

可以通过再次测量和标注来纠正错误，并确保所有数据的一致性和准确性。

总之，建筑工程的定位放线方案是一个复杂而又关键的工作。

只有经过充分的勘测和测量，选用合适的设备和工具，并按照合理的步骤进行放线，才能确保放线的准确性和精度。
