td系统基本知识培训资料

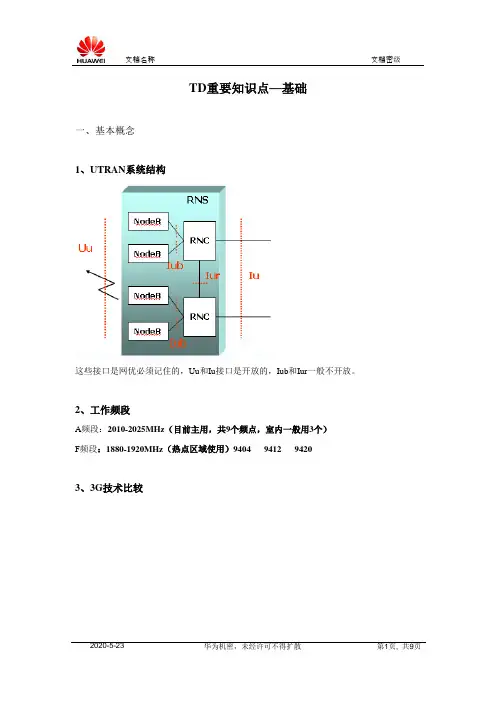

TD重要知识点—基础一、基本概念1、UTRAN系统结构这些接口是网优必须记住的，Uu和Iu接口是开放的，Iub和Iur一般不开放。

2、工作频段A频段：2010-2025MHz（目前主用，共9个频点，室内一般用3个）F频段：1880-1920MHz（热点区域使用）9404 9412 94203、3G技术比较4、TD技术优势频谱利用率高，易于使用非对称频段, 无需具有特定双工间隔的成对频段 适合传输上下行不对称的数据业务上行和下行使用相同频率载频，有利于智能天线技术的实现5、帧结构DwPTS：下行导频时隙，结构如下：用于下行同步和小区初搜SYNC-DL码共有32种，用于区分相邻小区，不扩频、不加扰。

UpPTS：上行导频时隙，结构如下：用于上行初始同步和随机接入，以及切换时邻小区测量SYNC-UL码共有256种，分为32个码组（每组8个SYNC-UL码），对应32个SYNC-DL 码，不扩频、不加扰。

GP：保护时隙，结构如下：用于下行到上行转换的保护⏹在小区搜索时，确保DwPTS可靠接收，防止干扰UL工作⏹在随机接入时，确保UpPTS提前发射，防止干扰DL工作GP决定了TD系统基站最大覆盖距离＝（96chip/1.28Mcps×光速）/ 2＝11.25公里TS0～TS6：常规时隙，结构如下：Midamble码：中间码，又称训练序列，主要作用为：⏹测量：信号强度和信号质量（BER），用于功率控制、切换等算法⏹上行同步保持：Midamble码的时延做为同步偏移调整的依据⏹信道估计：利用Midamble码接收信号，评估无线传播过程中的多址干扰（MAI）和多径干扰（ISI）情况，评估结果用于联合检测物理层控制信息：物理层过程（如小区搜索、随机接入、功率控制、上行同步调整等）的控制信号6、TD系统中的码表7、物理信道的分类与功能主公共控制物理信道P-CCPCH：承载传输信道BCH，用于发送系统消息(System Information)扩频因子SF＝16；固定配置在TS0的前两个码道：Cch 16, 0和Cch 16, 1路测RSCP（手机接收电平）的测量信道寻呼指示信道PICH：用于发送寻呼指示(Page Indicator)扩频因子SF＝16，一般配置在TS0寻呼指示(PI) 的长度LPI＝2，4或8 ，以一个无线帧为周期。

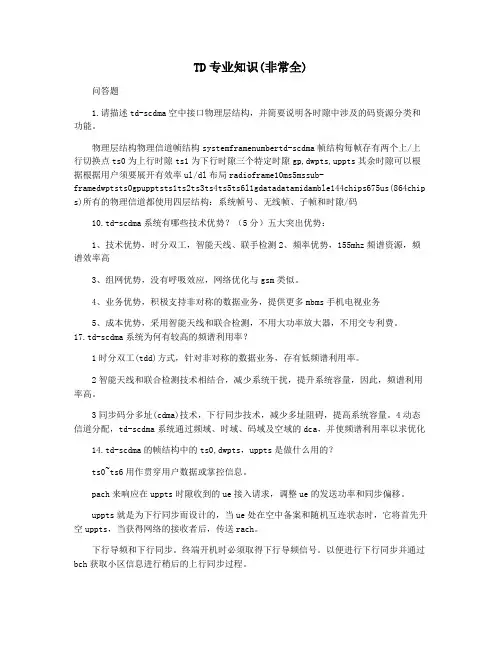

TD专业知识(非常全)问答题1.请描述td-scdma空中接口物理层结构，并简要说明各时隙中涉及的码资源分类和功能。

物理层结构物理信道帧结构systemframenumbertd-scdma帧结构每帧存有两个上/上行切换点ts0为上行时隙ts1为下行时隙三个特定时隙gp,dwpts,uppts其余时隙可以根据根据用户须要展开有效率ul/dl布局radioframe10ms5mssub-framedwptsts0gpupptsts1ts2ts3ts4ts5ts6l1gdatadatamidamble144chips675us(864chip s)所有的物理信道都使用四层结构：系统帧号、无线帧、子帧和时隙/码10.td-scdma系统有哪些技术优势？（5分）五大突出优势：1、技术优势，时分双工，智能天线、联手检测2、频率优势，155mhz频谱资源，频谱效率高3、组网优势，没有呼吸效应，网络优化与gsm类似。

4、业务优势，积极支持非对称的数据业务，提供更多mbms手机电视业务5、成本优势，采用智能天线和联合检测，不用大功率放大器，不用交专利费。

17.td-scdma系统为何有较高的频谱利用率？1时分双工(tdd)方式，针对非对称的数据业务，存有低频谱利用率。

2智能天线和联合检测技术相结合，减少系统干扰，提升系统容量，因此，频谱利用率高。

3同步码分多址(cdma)技术，下行同步技术，减少多址阻碍，提高系统容量。

4动态信道分配，td-scdma系统通过频域、时域、码域及空域的dca，并使频谱利用率以求优化14.td-scdma的帧结构中的ts0,dwpts，uppts是做什么用的？ts0~ts6用作贯穿用户数据或掌控信息。

pach来响应在uppts时隙收到的ue接入请求，调整ue的发送功率和同步偏移。

uppts就是为下行同步而设计的，当ue处在空中备案和随机互连状态时，它将首先升空uppts，当获得网络的接收者后，传送rach。

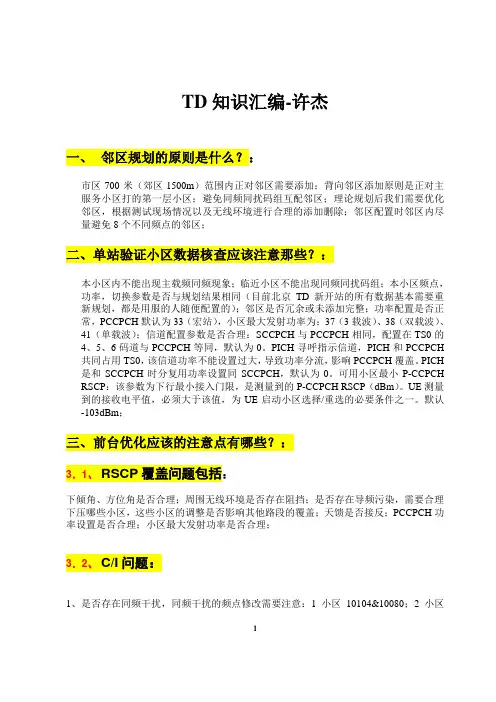

TD知识汇编-许杰一、邻区规划的原则是什么？：市区700米（郊区1500m）范围内正对邻区需要添加；背向邻区添加原则是正对主服务小区打的第一层小区；避免同频同扰码组互配邻区；理论规划后我们需要优化邻区，根据测试现场情况以及无线环境进行合理的添加删除；邻区配置时邻区内尽量避免8个不同频点的邻区；二、单站验证小区数据核查应该注意那些？：本小区内不能出现主载频同频现象；临近小区不能出现同频同扰码组；本小区频点，功率，切换参数是否与规划结果相同（目前北京TD新开站的所有数据基本需要重新规划，都是用服的人随便配置的）；邻区是否冗余或未添加完整；功率配置是否正常，PCCPCH默认为33（宏站），小区最大发射功率为：37（3载波）、38（双载波）、41（单载波）；信道配置参数是否合理：SCCPCH与PCCPCH相同，配置在TS0的4、5、6码道与PCCPCH等同，默认为0。

PICH寻呼指示信道，PICH和PCCPCH共同占用TS0，该信道功率不能设置过大，导致功率分流，影响PCCPCH覆盖。

PICH 是和SCCPCH时分复用功率设置同SCCPCH，默认为0。

可用小区最小P-CCPCH RSCP：该参数为下行最小接入门限，是测量到的P-CCPCH RSCP（dBm）。

UE测量到的接收电平值，必须大于该值，为UE启动小区选择/重选的必要条件之一。

默认-103dBm；三、前台优化应该的注意点有哪些？：3．1、RSCP覆盖问题包括：下倾角、方位角是否合理；周围无线环境是否存在阻挡；是否存在导频污染，需要合理下压哪些小区，这些小区的调整是否影响其他路段的覆盖；天馈是否接反；PCCPCH功率设置是否合理；小区最大发射功率是否合理；3．2、C/I问题：1、是否存在同频干扰，同频干扰的频点修改需要注意：1小区10104&10080；2小区110112&10080；3小区10120&10096，配置HSDPA业务的小区主频点为10096不能做调整；频点的修改不能擅自将2小区的频点改为1小区或3小区的频点，基站密集的地方会影响很多基站；导频污染导致C/I差，合理调整小区方位角下倾角；小区硬件故障导致C/I差；系统内干扰；外部干扰（雷达、干扰器等）3．3、切换问题：切换的目标小区是否合理（包括邻区的配置、切换参数的设置）；切换是否及时（目前能修改的参数只有offset，调大容易切换到目标小区、调小了难切换到目标小区）；切换的问题处理方法：硬件故障导致切换异常；同频同扰码小区越区覆盖导致切换异常；越区孤岛切换问题；目标邻小区负荷过高(或部分传输通道故障)，导致切换失败；目标小区上行同步失败导致切换失败；源小区下行干扰严重导致切换失败；无线参数设置不合理导致切换不及时；3．4、掉话问题：切换不及时导致掉话；切换失败导致掉话；同频小区干扰导致掉话；扰码相关性问题导致掉话；基站故障导致掉话；上行干扰导致掉话（查看LMT统计得到POS6~15位置上的UpPTS功率大于-95dBm；TS1，TS2，TS3的ISCP小于-105dBm）测试时从软件上看手机发射功率是否持续较大，TD手机最大发射功率24dBm）；RSCP快衰落导致掉话；3．5、起呼问题：同频小区干扰导致；扰码相关性问题导致；基站故障导致；手机问题导致（包括用户误操作）；上行干扰导致（修改UPshifting或更换频点）；以上问题除了RSCP、C/I都可以通过后台跟踪信令协助处理；四、基站勘测需要收集的参数：基站所在门牌号码，上站联系人上站方式；小区方位角；小区下倾角；各小区天线信号；基站天面类型：楼顶塔、楼顶三脚架、三角负重、抱杆等、是否与其他基站共天面；周围无线环境（是否存在阻挡，是否存在镜面反射）；各个方位的照片收集并做好各个方向上的照片备注；经纬度可以不收集（智能天线）；各小区到机柜的馈线长度等。

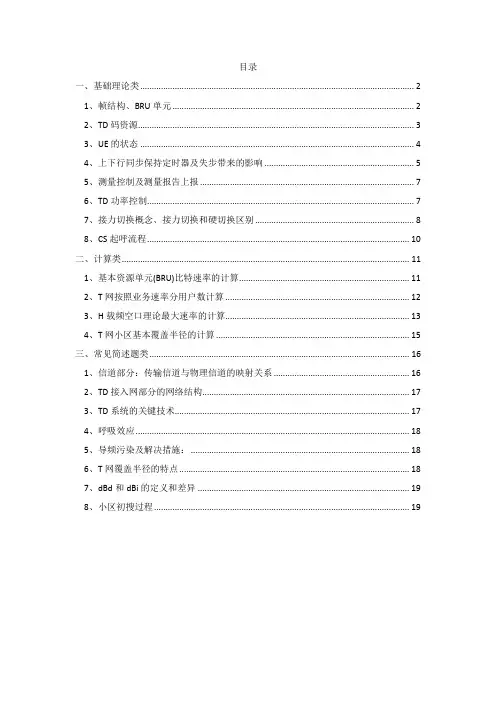

目录一、基础理论类 (2)1、帧结构、BRU单元 (2)2、TD码资源 (3)3、UE的状态 (4)4、上下行同步保持定时器及失步带来的影响 (5)5、测量控制及测量报告上报 (7)6、TD功率控制 (7)7、接力切换概念、接力切换和硬切换区别 (8)8、CS起呼流程 (10)二、计算类 (11)1、基本资源单元(BRU)比特速率的计算 (11)2、T网按照业务速率分用户数计算 (12)3、H载频空口理论最大速率的计算 (13)4、T网小区基本覆盖半径的计算 (15)三、常见简述题类 (16)1、信道部分：传输信道与物理信道的映射关系 (16)2、TD接入网部分的网络结构 (17)3、TD系统的关键技术 (17)4、呼吸效应 (18)5、导频污染及解决措施： (18)6、T网覆盖半径的特点 (18)7、dBd和dBi的定义和差异 (19)8、小区初搜过程 (19)TD基础理论及常见考点汇总一、基础理论类1、帧结构、BRU单元理解关键点：码分多址CDMA，即通过扩频码来划分资源（用户）扩频因子SF：上行：1、2、4、8、16下行：1、16在TD-SCDMA系统中，一个信道就是载波，时隙，扩频码的组合，也叫一个资源单位(Resource Unit)。

其中一个时隙内由一个16位扩频码划分的信道是最基本的资源单位，即BRU。

具体概念可以参见下图。

从图中可以看出，不同的扩频码划分的信道占用的BRU个数是不一样的，一个RU卵，占用了16个BRU，一个RU SF8则占用两个BRU，而一个时隙（或载频）下，所能提供的BRU的最大个数是固定的。

对比GSM帧结构理解：GSM是采用FDMA及TDMA划分资源。

2、TD码资源小区码组配置是指小区特有的码组，不同的邻近的小区将配置不同的码组。

小区码组配置有：（1）下行同步码SYNC_DL ,用于下行同步和小区搜索（2）上行同步码SYNC_UL用于建立上行初始同步和随机接入（3）基本训练序列码(Midamble码)，共128个，midamble码是扩频突发的训练序列，它的作用很重要，它可以用来进行信道估计、同步、识别基站，系统有128个长度为128chips的基本midamble码，分成32个码组，每组4个，每个小区使用一个特定的基本midamble码，不同用户所采用的midamble码由同一个基本的midamble码经循环移位后而产生的。

TD培训华苏培训信息⽂档前台监控⽬录1基本理论及技能 (3)1.1TD基本原理 (3)1.2典型信令 (3)1.3前台优化流程 (6)1.4常见RF问题分析 (6)1.5前台⿍⽴软件操作 (7)1.6⼯具软件使⽤ (7)2⽇常⼯作 (8)2.1前台异常事件的处理 (8)2.2指标监控 (9)2.3近期ATU相关 (9)2.4参数修改 (9)1 基本理论及技能1.1 TD基本原理基本原理：⽹络结构及接⼝、物理层结构及信道、扩频与调整、物理层过程（功率控制、上⾏同步、⼩区搜索、随机接⼊等）关键技术：智能天线、联合检测、动态信道分配、接⼒切换、功率控制其他：etc1.2 典型信令（1）前台起呼流程：主被叫、释放流程；RRC连接建⽴—>直传信令－> RAB建⽴业务、释放请求->Iu释放->RRC连接释放。

主叫起呼流程被叫寻呼流程（2）切换流程：●本系统切换●异系统切换测量报告->测量终⽌->资源重配置->测量重新打开。

（3）切换类型：●硬切换●接⼒切换A.RRC建⽴流程1）UE 在上⾏CCCH(RACH) 上发送⼀个RRC Connection Request 消息，请求建⽴⼀条RRC 连接。

2）RNC 根据RRC 连接建⽴请求的原因及系统的资源状态决定UE 建⽴在专⽤信道并分配RNTI 和L1，L2 资源。

3）RNC 向NodeB 发送Radio Link Setup Request 消息，请求NodeB 分配RRC连接所需要的特定⽆线链路资源。

在该消息中包含有建⽴⽆线链路所必需的参数（功率、时隙、扰码、midable 码等参数）。

4）在RL 成功建⽴后，RNC 使⽤ALCAP 协议发起Iub 接⼝⽤户⾯传输承载的建⽴(⽤于承载RRC 信令的ATM 连接，并完成RNC 与NodeB 同步过程。

5）RNC 在下⾏CCCH(FACH) 上向UE 发送RRC Connection Setup 消息。
