PMU同步相量测量装置原理及维护
理论介绍
1、同步相量测量装置原理
同步相量测量装置（Synchronous Phase Measuring Unit，简称PMU）是一种用于测量电力系统中的同步量及相关量的设备，是电力系统原始信
息的采集、实时监测、回馈给其他设备的重要手段。
PMU具有较高的测量
精度、快速响应时间、不需要电源网络等优点，能够完成非常快速、非常
准确的同步相量测量。
典型的PMU结构由模拟采集部分、数字处理部分和通信接口部分组成。
模拟采集部分主要由相位测量单元、电压测量单元和电压开关量采集单元
组成，该部分主要负责采集大范围内的同步相量和电压开关量，并将其转
换为数字信号。
数字处理部分主要由数据处理模块、时间频控模块和状态
提取模块组成，其中包括电压及功率的计算、数据处理和数据转发等功能。
PMU还具有极好的通讯能力，可以将采集的数据通过以太网、GPRS等方式
传输到相应的监控系统中，从而使监控系统能够更准确的判断电力系统的
状态。
2、PMU维护
（1）保持良好的PMU机柜内环境：PMU机柜内要保持良好的环境，
保持适当的温度和湿度，确保机柜内空气流通。
（2）检查数字量输入：通过检查数字量输入，确保机柜内模拟采集
系统的正确运行。

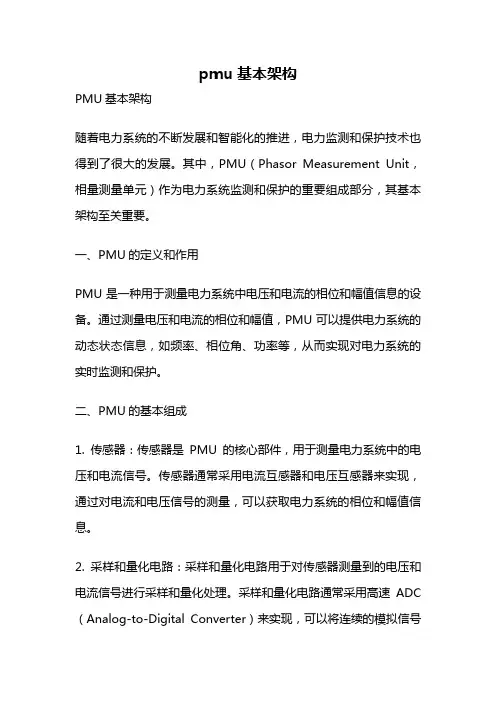

pmu基本架构PMU基本架构随着电力系统的不断发展和智能化的推进，电力监测和保护技术也得到了很大的发展。
其中，PMU（Phasor Measurement Unit，相量测量单元）作为电力系统监测和保护的重要组成部分，其基本架构至关重要。
一、PMU的定义和作用PMU是一种用于测量电力系统中电压和电流的相位和幅值信息的设备。
通过测量电压和电流的相位和幅值，PMU可以提供电力系统的动态状态信息，如频率、相位角、功率等，从而实现对电力系统的实时监测和保护。
二、PMU的基本组成1. 传感器：传感器是PMU的核心部件，用于测量电力系统中的电压和电流信号。
传感器通常采用电流互感器和电压互感器来实现，通过对电流和电压信号的测量，可以获取电力系统的相位和幅值信息。
2. 采样和量化电路：采样和量化电路用于对传感器测量到的电压和电流信号进行采样和量化处理。
采样和量化电路通常采用高速ADC （Analog-to-Digital Converter）来实现，可以将连续的模拟信号转换为离散的数字信号。
3. 数据处理单元：数据处理单元是PMU的核心部件，用于对采样和量化电路获取到的数字信号进行处理和计算。
数据处理单元通常采用高性能的数字信号处理器（DSP）或者现场可编程门阵列（FPGA）来实现，可以实时处理和计算电力系统的相位和幅值信息。
4. 通信接口：通信接口用于将处理得到的电力系统状态信息传输给上位系统或其他设备进行进一步的分析和处理。
通信接口通常采用以太网接口或串口接口来实现，可以实现与其他设备的数据交互和通信。
三、PMU的工作原理PMU的工作原理主要包括采集、处理和传输三个步骤。
首先，传感器测量电力系统中的电压和电流信号，并将其转换为模拟电压和电流信号。
然后，采样和量化电路对传感器输出的模拟信号进行采样和量化处理，得到数字信号。
最后，数据处理单元对采样和量化得到的数字信号进行处理和计算，得到电力系统的相位和幅值信息，并通过通信接口将其传输给上位系统或其他设备。
同步相量测量pmu作用
同步相量测量装置（PMU）是一种利用全球定位系统（GPS）秒脉冲作为
同步时钟构成的相量测量单元。
它可以测量电力系统枢纽点的电压相位、电流相位等相量数据，并通过通信网络将这些数据传输到监测主站。
PMU在电力系统的动态监测、系统保护和系统分析和预测等领域中发挥着
重要作用。
在遭遇系统扰动时，PMU可以帮助监测主站确定系统如何解列、切机及切负荷，防止事故的进一步扩大甚至电网崩溃。
此外，PMU还可用
于电力系统状态估计与动态监视、稳定预测与控制、模型验证、继电保护和故障定位等方面。
目前，世界范围内已安装使用数百台PMU。
这些装置的应用证明了同步相
量测量技术在保障电网安全运行中的重要性和有效性。
如需了解更多关于PMU的信息，建议咨询专业人士或查阅相关文献资料。
分布式同步相量测量装置概述分布式同步相量测量装置（Distributed Synchronized Phasor Measurement Unit，简称DS-PMU）是一种可以实现对电力系统进行实时监测和定位故障的高精度装置。
DS-PMU采用了分布式的方式，可以同时对多个节点进行测量，获得更加全面的监测数据。
该装置依据卫星同步技术进行精确时钟同步，实现测量值的同步。
原理DS-PMU主要由测量单元、数据采集单元、数据传输单元和控制单元四个模块组成。
其中，测量单元用于对电压、电流等数据进行测量和处理；数据采集单元用于对测量数据进行采集和处理；数据传输单元用于将采集到的数据传输到控制单元；控制单元用于对测量数据进行处理和分析，并根据需要进行控制命令的下发。
DS-PMU采用相量测量技术，通过对电压和电流进行同时测量，并通过相量变换计算出电网中的相量参数，如电压、电流、相位、频率等。
相量测量不仅能够实现相位和频率的测量，还可以通过相量拟合等算法实现对电压稳态和暂态过程的监测。
DS-PMU还可以通过将多个相量合成一个全系统相量的方式，获得电力系统的全面监测数据，从而实现对电力系统的稳定性、安全性和可靠性的全面监测。
特点•高精度：DS-PMU采用了高精度的相量测量技术，可以实现相位和频率的高精度测量，并通过相量拟合算法实现对电力系统的全面监测。
•大容量：DS-PMU可以同时对多个节点进行测量，多个节点测量数据可以合成一个全系统相量，获得电力系统的全面监测数据，容量可达数百M/s，可以满足大规模电网监测需求。
•高可靠性：DS-PMU采用了精确时钟同步技术，实现了多节点数据同步，能够解决测量数据相位一致性问题，提高了数据采集和处理的可靠性。
•分布式：DS-PMU采用分布式的方式进行测量，可以在电力系统的多个节点进行测量，获得更加全面的监测数据，提高了监测的准确性。
•智能化：DS-PMU采用了先进的数据处理技术，可以对监测数据进行实时处理和分析，根据需要进行控制命令的下发，实现对电力系统的智能监测和控制。
同步相量测量装置作用同步相量测量装置（Synchronized Phasor Measurement Unit，简称PMU）是一种用于对电力系统进行实时监测和控制的高精度测量设备。
它能够准确测量电压、电流等相位和振幅信息，并与时间戳同步。
PMU主要由一台GPS接收器、一台高精度时钟、一台A/D转换器和一台通信模块组成。
PMU的作用主要有以下几个方面：1.实时监测电力系统状态：通过精确测量电流和电压的相位、频率、振幅等信息，PMU能够实时监测电力系统的状态。
它能够提供高精度、高频率的数据，帮助运行人员了解系统的实际运行情况，包括电压的稳定性、频率偏差、相位角等指标，从而及时发现潜在的问题和异常。
2.电力系统可靠性评估：PMU能够实时记录电网中的电流和电压波形数据，并与时间戳同步。
这些数据可以用于电力系统的可靠性评估，通过分析不同时刻系统的状态和性能，可以检测到潜在的故障和问题。
通过PMU提供的数据，可以进行故障分析和定位，并及时采取相应的措施以保障电网的稳定运行。
3.功率平衡和负载管理：PMU能够提供各个节点的电压和电流数据，这对于功率平衡和负载管理非常重要。
通过实时监测电网中不同节点的功率波动，可以及时发现负荷过重或不平衡的情况，并采取相应的调整措施。
同时，PMU还可以提供功率因数、无功功率等信息，为系统负载管理提供参考依据。
4.电能计量和电费结算：PMU可以提供准确的电流和电压数据，这对于电能计量和电费结算至关重要。
传统的电能计量方式往往存在一定的误差，而PMU能够提供高精度的电能数据，可以减少计量误差，提高电费的结算准确性。
5.电力系统灾难响应：PMU提供的高频率数据可以用于电力系统的灾难响应。
比如，在发生地震、风暴或其他灾害时，PMU能够提供实时的数据，帮助分析师和运行人员迅速评估电力系统的状况以及可能出现的问题，并及时采取反应措施。
总之，同步相量测量装置是电力系统监测和控制的关键设备，它能够提供高精度、高频率的电压和电流等参数数据，帮助监测运行状态、评估系统可靠性、进行负载管理和能效分析等。
PMU的原理应用及发展前景概述相位测量单元（PMU）是一种用于精确测量电力系统中电压和电流相位的设备。
它通过在不同位置安装的多个传感器进行同步测量，将数据传输到监控中心，从而实现对电力系统的监控和控制。
本文将介绍PMU的原理、应用以及发展前景。
原理PMU的基本原理是利用电力系统中的多个位置安装的传感器进行同步测量。
这些传感器测量电压和电流的相位，并将数据传输到监控中心。
PMU通过将这些数据进行时间戳同步，可以实现对电力系统中各个点的相位测量。
应用监控和控制PMU的主要应用之一是用于电力系统的监控和控制。
通过使用多个PMU在电力系统中的不同位置进行相位测量，可以实时获得电力系统的状态信息。
这些信息包括相位角、频率、功率等，可以帮助运营商监控系统的运行状况，并进行合理的控制策略。
故障检测和定位PMU在电力系统中的多点测量可以帮助运营商及时检测到电力系统中的故障并进行定位。
当系统中出现故障时，PMU可以实时监测故障点周围的相位变化，以定位故障点，进一步提高电力系统的可靠性和稳定性。
功率系统稳定分析PMU可以提供电力系统中各个点的相位角和频率等信息，这些信息对于功率系统稳定分析非常重要。
运营商可以利用PMU提供的数据进行电力系统稳定性分析，评估系统的运行状况，并根据需要进行调整，从而保证系统的稳定性。
发展前景随着电力系统的规模不断扩大和智能化程度的提高，PMU在电力系统中的应用前景日益广阔。
以下是PMU的发展前景的一些方面：实时数据分析随着云计算和大数据技术的不断发展，运营商可以利用PMU提供的实时数据进行更加精确和全面的电力系统分析。
通过将PMU数据与其他数据源进行整合，可以提供更准确的预测和运行策略，从而进一步提高电力系统的效率和可靠性。
高精度传感技术随着技术的不断进步，PMU的传感器将越来越小巧、精确和可靠。
高精度传感技术的发展将帮助提高PMU数据的准确性和稳定性，从而进一步提高电力系统的监控和控制效果。
PMU的原理及在电厂的应用1. 什么是PMU？PMU（Phasor Measurement Unit），中文译为相量测量单元，是一种用于精确测量电力系统中电压、电流的相位和幅值，并实时输出相量信息的设备。
PMU可以实时采集电力系统中各个节点的相量数据，通过 GPS 时间同步，将数据传输到监控中心，为电力系统的运行控制和故障分析提供准确的数据支持。
2. PMU的原理PMU的原理基于同步采样，即通过GPS全球定位系统来实现对各个节点的时间同步采样。
PMU通过高速ADC（模数转换器）对电压和电流进行同步采样，采样速度可达每秒数万次。
通过对采样数据进行数字信号处理，可以得到电压和电流的相位和幅值信息。
3. PMU在电厂的应用3.1 电网监测与风险预警在电厂的应用中，PMU主要用于电网监测与风险预警。
通过实时采集电网各个节点的相量信息，可以对电网的运行状态进行监测和分析。
当电网中出现异常情况时，例如电压异常、频率异常等，PMU可以及时发出警报，提醒运维人员进行相应的处理，以防止事故的发生。
3.2 故障定位与故障分析PMU在电厂中还可以用于故障定位与故障分析。
当电网发生故障时，PMU可以提供准确的相量数据，通过对数据的分析，可以定位故障发生的位置和原因，为事故处理提供指导和依据。
3.3 电力系统稳定性分析PMU可以帮助电厂进行电力系统稳定性分析。
通过实时采集电网中各个节点的相量数据，可以绘制电压和频率的波形图，分析电力系统的稳定性。
当电力系统发生不稳定情况时，PMU可以及时提供数据，并通过指标分析判断系统的稳定性状况，以便进行相应的调控。
3.4 电网规划和优化PMU还可以在电网规划和优化方面发挥作用。
通过对电网中各个节点的相量数据进行分析，可以评估电网的可靠性和容量，为电网的规划和优化提供数据支持。
此外，PMU还可以用于评估分布式能源的接入对电网稳定性的影响，帮助电厂制定合适的发展策略。
4. 小结PMU作为一种相量测量单元，可以实时采集电力系统中电压和电流的相位和幅值信息，并通过GPS时间同步传输数据到监控中心。
浅谈同步相量测量装置PMU随着中国电力系统的快速发展，对电网动态安全监测提出了更高的要求。
电网广域测量系统（WAMS）作为一种新型、有效的监测系统，通过同步采集相量数据为电网监测技术提供了新方向。
同步相量测量装置（PMU）是广域测量系统的基础单元，其测量的精确性和实时性是直接影响到电力系统动态监视与分析、继电保护等高级应用的重要因素。
本文介绍了同步相量测量装置的结构原理，以及相关的几种同步方法、频率跟踪方法和同步相量测量算法，并对其各自的优缺点进行分析。
标签：电网动态安全监测；广域测量系统；同步相量测量装置1 引言电力是现代社会经济发展和日常生活不可或缺的一种能源。
自美国加拿大发生史上最严重的大停电，世界各地相继曝出大规模停电事故，其给社会和居民生活造成难以估计的损失。
同时，电网的安全可靠运行愈发引起了各国的重视，对于电网安全监测技术的要求也随之提高。
广域测量系统（WAMS）是一种新型的电网监控系统，主要用于监测电力系统动态运行情况。
相较于传统的SCADA系统，WAMS通过GPS统一授时，为电网内不同测量点提供同步参考时标并进行相量数据的同步采集，从而实现电网运行动态监视[1，2]。
同步相量测量装置PMU是WAMS的基本单元，是用于进行同步相量的测量和输出以及进行动态记录的装置，利用PMU可改善对系统稳态情况的监测性能和进行状态估计。
PMU的核心特征包括基于标准时钟信号的同步相量测量、失去标准时钟的守时能力、PMU与主站之间能够实时通信并遵循有关通信协议。
2 同步相量测量装置的技术原理PMU通过传感器采集电力信号，经滤波器滤除谐波干扰，GPS模块产生秒脉冲（PPS，即每秒1个脉冲），和频率跟踪与测量环节合成异地同步采样脉冲序列，AD转换器接收到采用脉冲后触发模数转换，在微处理器中进行数据计算处理并定上时钟标刻，发送至数据中心。
PMU测量信号的处理分别包括异地同步、频率跟踪测量和同步相量测量。
异地同步方法有选取数据窗的起始、中间或末尾作为同步时标三种。
同步相量测量装置1. 引言同步相量测量装置（Synchronized Phasor Measurement Unit，简称PMU）是一种广泛应用于电力系统中的高精度电气测量设备。
它能够通过对电力系统中各个节点上电压和电流进行高精度测量，实时获取电力系统状态，并提供准确的相量数据。
在电力系统的监控、保护和控制方面具有非常重要的作用。
2. PMU的原理PMU的核心原理是利用GPS同步技术对电压和电流进行同步测量。
通过接收GPS信号，PMU能够获得高精度的时间同步信息，保证各个PMU设备之间的时间同步性。
PMU通过采样和数字化技术对电压和电流进行测量，并将测得的数据转化为复数形式的相量数据。
这些相量数据包括相量的幅值和相位角。
3. PMU的工作原理3.1 采样和数字化PMU首先对电压和电流信号进行采样和数字化。
采样频率通常为50Hz或60Hz，采样精度达到10位或12位。
这样能够保证对电压和电流进行高精度的测量。
3.2 相量测量PMU利用采样和数字化得到的电压和电流数据，进行相量测量。
相量测量的过程包括以下几个步骤：•提取基波分量：PMU通过对采样数据进行数字滤波，提取电压和电流信号的基波分量。
•构建复数形式的相量：PMU利用提取到的基波分量，将电压和电流信号转化为复数形式的相量。
•计算相量的幅值和相位角：PMU通过对复数形式的相量进行计算，得到相量的幅值和相位角信息。
3.3 数据同步PMU利用GPS信号对数据进行同步。
当收到GPS信号后，PMU可以获得精确的时间同步信息，保证各个PMU设备之间测量结果的一致性。
4. PMU的应用4.1 监控电力系统PMU能够实时测量电力系统中各个节点上的电压和电流，并提供准确的相量数据。
这些数据可以被用来监测电力系统的状态，包括电压、电流以及相角等信息。
通过对这些信息的分析，可以及时发现电力系统中可能存在的异常情况，提高电力系统的稳定性和可靠性。
4.2 电力系统保护PMU通过对电力系统中的电压和电流进行高精度测量，能够及时检测到电力系统中的故障情况。
