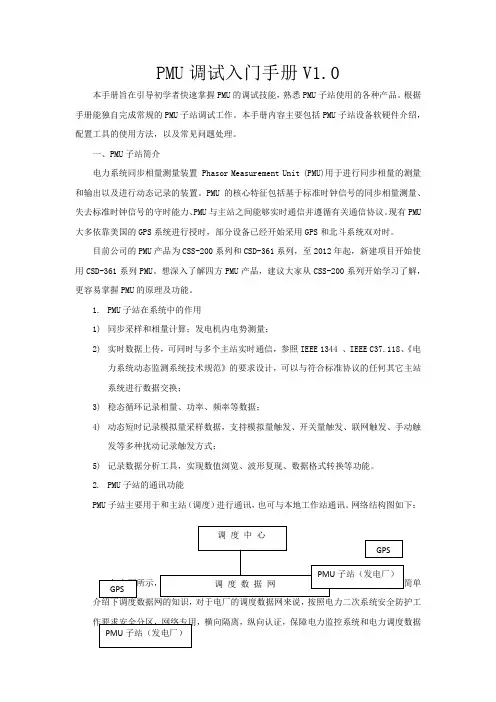

PMU 调试入门手册V1.0本手册旨在引导初学者快速掌握PMU 的调试技能，熟悉PMU 子站使用的各种产品。
根据手册能独自完成常规的PMU 子站调试工作。
本手册内容主要包括PMU 子站设备软硬件介绍，配置工具的使用方法，以及常见问题处理。
一、PMU 子站简介电力系统同步相量测量装置 Phasor Measurement Unit (PMU)用于进行同步相量的测量和输出以及进行动态记录的装置。
PMU 的核心特征包括基于标准时钟信号的同步相量测量、失去标准时钟信号的守时能力、PMU 与主站之间能够实时通信并遵循有关通信协议。
现有PMU 大多依靠美国的GPS 系统进行授时，部分设备已经开始采用GPS 和北斗系统双对时。
目前公司的PMU 产品为CSS-200系列和CSD-361系列，至2012年起，新建项目开始使用CSD-361系列PMU 。
想深入了解四方PMU 产品，建议大家从CSS-200系列开始学习了解，更容易掌握PMU 的原理及功能。
1. PMU 子站在系统中的作用1) 同步采样和相量计算；发电机内电势测量；2) 实时数据上传，可同时与多个主站实时通信，参照IEEE 1344 、IEEE C37.118、《电力系统动态监测系统技术规范》的要求设计，可以与符合标准协议的任何其它主站系统进行数据交换；3) 稳态循环记录相量、功率、频率等数据；4) 动态短时记录模拟量采样数据，支持模拟量触发、开关量触发、联网触发、手动触发等多种扰动记录触发方式；5) 记录数据分析工具，实现数值浏览、波形复现、数据格式转换等功能。
2. PMU 子站的通讯功能PMU 子站主要用于和主站（调度）进行通讯，也可与本地工作站通讯。
网络结构图如下：对于电厂的调度数据网来说，按照电力二次系统安全防护工纵向认证，保障电力监控系统和电力调度数据网络的安全。
电力调度数据网原则上区分为生产控制大区和管理信息大区。
生产控制大区分为控制区（安全区I）和非控制区（安全区II）。
AGC、AVC、PMU基础知识培训（71页）一、自动发电控制（AGC）概述1. AGC的定义自动发电控制（Automatic Generation Control，简称AGC）是指通过自动调节发电机的输出功率，使电网频率和联络线功率控制在规定范围内的技术手段。
AGC在电力系统中起着至关重要的作用，确保了电网的稳定运行。
2. AGC的功能（1）维持电网频率稳定：AGC能够实时监测电网频率，根据频率偏差调节发电机输出功率，使电网频率恢复至额定值。
（2）实现联络线功率控制：AGC根据联络线功率偏差，调整发电机输出功率，确保联络线功率在规定范围内。
（3）优化发电机组运行：AGC根据发电机组的经济性、可靠性等因素，合理分配发电任务，提高发电效率。
3. AGC的基本原理AGC系统主要由三部分组成：测量单元、控制单元和执行单元。
测量单元负责实时监测电网频率和联络线功率；控制单元根据测量数据，计算出发电机输出功率的调整量；执行单元根据调整量，对发电机进行实时调节。
二、自动电压控制（AVC）概述1. AVC的定义自动电压控制（Automatic Voltage Control，简称AVC）是指通过自动调节无功功率，使电网电压控制在规定范围内的技术手段。
AVC对于保障电网电压稳定、提高电能质量具有重要意义。
2. AVC的功能（1）维持电网电压稳定：AVC能够实时监测电网电压，根据电压偏差调节无功功率，使电网电压恢复至额定值。
（2）优化无功功率分配：AVC根据电网运行状况，合理分配无功功率，降低线路损耗，提高电网运行效率。
（3）提高电能质量：AVC通过调节无功功率，改善电网电压波形，降低电压谐波，提高电能质量。
3. AVC的基本原理AVC系统主要由测量单元、控制单元和执行单元组成。
测量单元负责实时监测电网电压；控制单元根据测量数据，计算出无功功率的调整量；执行单元根据调整量，对无功补偿装置进行实时调节。
三、相量测量单元（PMU）概述1. PMU的定义相量测量单元（Phasor Measurement Unit，简称PMU）是一种高精度、实时同步测量电网相量的装置。
向量测量装置（PMU）基础知识（2010-5-13）
一、同步测量技术的基本原理
同步相量测量是利用高精度的GPS 卫星同步时钟实现对电网母线电压和
线路电流相量的同步测量，通过通信系统传送到电网的控制中心或保护、控制器中，用于实现全网运行监测控制或实现区域保护和控制。
交流电力系统的电压、电流信号可以使用相量表示，相量由两部分组成，即幅值X（有效值）和相角φ，用直角坐标则表示为实部和虚部。
所以相量测
量就必须同时测量幅值和相角。
幅值可以用交流电压电流表测量；而相角的大小取决于时间参考点，同一个信号在不同的时间参考点下，其相角值是不同的。
所以，在进行系统相量测量时，必须有一个统一的时间参考点，高精度的GPS 同步时钟就提供了一个这样的参考点。
任意两个相量在统一时间参考点下测得的两个相角的“差”即为两地功角，这就是相量测量的基本原理。
设正弦信号：
可以采用相量表示为：
由式(2)可见，相量有两种表示方法：直角坐标法（实部和虚部）和极坐标
法（幅度值和相位）。
交流信号通过傅里叶变换，将输入的采样值转换到频域信号，从而得到相量值。
式(1)可以用相量的形式表示出来：
如图1-1 所示，V(t)代表变换器要处理的瞬时电压信号，通过傅里叶变换，电压或电流可以用相量的形式表示出来。
二、组成结构
1. 基本结构：
2. 基本实现方式：
3. 组合方式：
分为集中式和分布式组合方式，类同与原RTU与目前测控装置组合方式。
a) 集中式子站
集中式子站一般集中组屏，通信方式简单，通信电缆较少。
适用于集中主控式的变电站及发电厂和电厂开关站，PAC-2000 电力系统相量测量装置可以直接与多个主站通信。
b) 分布式子站
分布式子站能显著减少二次系统电缆长度，大大降低二次系统负载，工程设计灵活，降低安装工作量，提高测量精度。
适用于规模很大或测量信号分散的发电厂和变电站，PAC-2000 电力系统相量测量装置可以通过数据集中器来构建分布式子站，数据集中器将各PMU 的信息透明发送到主站，同时将主站的命令信息发送到各PMU 中。
三、主要功能
1. 相量测量装置的主要特点和技术关键：
a) 同步性：相量测量装置必须以精确的同步时钟信号（如GPS）作为采
样过程的基准，使各个远方节点的相量之间存在着确定统一的相位关系。
相量测量装置能利用同步时钟的秒脉冲信号同步装置的采样脉冲，采样脉冲的同步误差应不大于±1μs。
b) 实时性：相量测量装置在高速通信系统的支撑下，能实时地将各种数据传送
至多个主站，并接收各主站的相应命令。
c) 高速度：相量测量装置必须具有高速的内部数据总线和对外通信接口，以满
足大量实时数据的测量、存贮和对外发送。
d) 高精度：相量测量装置必须具有足够高的测量精度，一般A/D 需在16位及以
上，装置测量环节产生的信号相移必须要进行补偿，装置的测量精度包括幅值和相角的精度。
e) 高可靠性：相量测量装置必须具备很高的可靠性，以满足未来的动态监控系
统的可靠性要求。
可靠性体现在两方面，一是装置运行的稳定性；二是记录数据的安全可靠性。
f) 大容量：相量测量装置必须具备足够大的存贮容量，以保证能长期记录和保
存相量数据、暂态数据。
2. 功能要求：
a) 应能同步测量安装点的三相基波电压、三相基波电流、电压电流的基波正
序相量、频率和开关量信号。
b) 安装在发电厂时宜具有测量发电机内电势和发电机功角的功能；条件具备时，能够测量发电机的励磁电压、励磁电流和转速信号。
c) 应至少能将所测的电压基波正序相量一次值、电流基波正序相量一次值、
频率、发电机内电势实时传送到主站。
d) 装置应具备同时向多个主站实时传送动态数据的能力。
e) 装置应能接受多个主站的召唤命令，实时传送部分或全部测量通道的动态数据。
3. 实现功能：
a)构建WAMS－广域测量系统，监测电力系统动态过程
–低频振荡检测
–负荷模型辨识
–发电机控制器的控制效果校评价
–仿真模型校核
–其他：机组一次调频评价、AGC辅助服务评价
b)构建广域控制系统，利用全局信息抑制电网低频振荡。
具体实例可见四方公司“同步相量测量技术基础”
四、国网Q/GDW 131-2006 技术规范
具体见标准，并对其中进行说明。
