增强石墨盘根参数

顺义高压石墨盘根标准一、概述顺义高压石墨盘根是一种广泛应用于石油、化工、制药、机械等领域的高压密封材料，其性能和品质直接影响着设备的稳定性和安全性。

为了规范市场，提高顺义高压石墨盘根的质量和性能，特制定本标准。

二、范围本标准规定了顺义高压石墨盘根的术语和定义、分类与标记、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于顺义高压石墨盘根的生产、检验和选用。

三、术语和定义1.顺义高压石墨盘根：一种由石墨、碳化硅等高性能材料制成的密封件，用于防止高压液体和气体泄漏。

2.包装完整：包装无破损、无泄漏，标志清晰。

3.尺寸偏差：顺义高压石墨盘根的直径和长度与规定值之间的误差。

4.耐压性能：顺义高压石墨盘根在规定压力下防止泄漏的能力。

四、技术要求1.外观：顺义高压石墨盘根表面应光滑、无杂质、无裂纹、无缺损。

2.尺寸偏差：顺义高压石墨盘根的直径和长度应在规定范围内。

3.耐压性能：顺义高压石墨盘根在规定的压力和温度下，应能承受一定的液体和气体压力，无泄漏现象。

4.石墨含量：顺义高压石墨盘根中的石墨含量应不低于规定值。

5.硬度：顺义高压石墨盘根的硬度应在规定范围内，以保证其耐磨性。

6.压缩率：顺义高压石墨盘根在压缩过程中应保持紧密，以保证其密封性能。

五、试验方法1.外观检验：观察顺义高压石墨盘根表面是否符合要求。

2.尺寸偏差检验：使用测量工具测量顺义高压石墨盘根的直径和长度，与规定值进行比较。

3.耐压性能试验：在规定条件下测试顺义高压石墨盘根的泄漏情况。

4.石墨含量测定：采用化学分析法或红外光谱法测定石墨含量。

5.硬度测试：使用硬度计测量顺义高压石墨盘根的硬度。

6.压缩率测试：在压缩过程中观察顺义高压石墨盘根的紧密程度。

六、检验规则1.检验分类：顺义高压石墨盘根的检验分为出厂检验、型式试验和验收试验。

出厂检验为每批抽检，型式试验为周期性检验，验收试验为供方内部质量保证措施的验证。

2.检验项目：根据顺义高压石墨盘根的性能和用途确定检验项目，出厂检验项目包括外观、尺寸偏差和压缩率，型式试验项目根据需要确定，验收试验项目与出厂检验项目相同。

石墨盘根重量计算
石墨盘根的重量计算通常涉及几个关键因素，包括其尺寸、密度和材质。

以下是一个基本的计算方法：
1.确定尺寸：首先，需要知道石墨盘根的直径和厚度。

这些尺寸通常
以毫米或英寸为单位。

2.计算体积：使用公式计算石墨盘根的体积。

对于圆柱形物体，体积
（V）可以通过以下公式计算：
V=π×(r2)×hV = \pi \times (r^2) \times hV=π×(r2)×h
其中：
•rrr 是石墨盘根的半径（直径的一半）。

•hhh 是石墨盘根的厚度。

3.查找密度：接下来，需要知道石墨盘根的密度。

密度（ρ）通常以克
/立方厘米（g/cm³）或磅/立方英尺（lb/ft³）为单位。

这通常可以在材料的技术规格或数据表上找到。

4.计算重量：使用公式计算石墨盘根的重量。

重量（W）可以通过以
下公式计算：
W=V×ρW = V \times \rhoW=V×ρ
其中：
•VVV 是石墨盘根的体积（立方厘米或立方英尺）。

•ρ\rhoρ 是石墨盘根的密度（克/立方厘米或磅/立方英尺）。

请注意，这些计算是基于一些基本假设和理想的条件。

在实际应用中，可能需要考虑其他因素，如盘根的形状不规则、材料的非均匀性、环境湿度等，这些都可能影响最终的计算结果。

因此，在进行重要的重量计算时，最好参考制造商提供的技术规格或咨询专业人士。

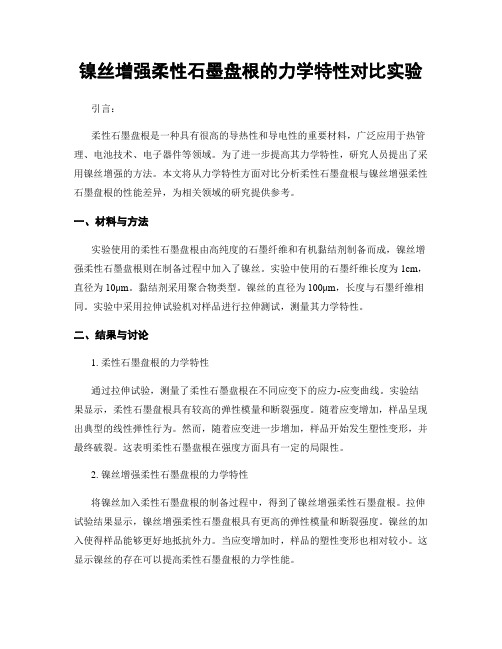

镍丝增强柔性石墨盘根的力学特性对比实验引言：柔性石墨盘根是一种具有很高的导热性和导电性的重要材料，广泛应用于热管理、电池技术、电子器件等领域。

为了进一步提高其力学特性，研究人员提出了采用镍丝增强的方法。

本文将从力学特性方面对比分析柔性石墨盘根与镍丝增强柔性石墨盘根的性能差异，为相关领域的研究提供参考。

一、材料与方法实验使用的柔性石墨盘根由高纯度的石墨纤维和有机黏结剂制备而成，镍丝增强柔性石墨盘根则在制备过程中加入了镍丝。

实验中使用的石墨纤维长度为1cm，直径为10μm。

黏结剂采用聚合物类型。

镍丝的直径为100μm，长度与石墨纤维相同。

实验中采用拉伸试验机对样品进行拉伸测试，测量其力学特性。

二、结果与讨论1. 柔性石墨盘根的力学特性通过拉伸试验，测量了柔性石墨盘根在不同应变下的应力-应变曲线。

实验结果显示，柔性石墨盘根具有较高的弹性模量和断裂强度。

随着应变增加，样品呈现出典型的线性弹性行为。

然而，随着应变进一步增加，样品开始发生塑性变形，并最终破裂。

这表明柔性石墨盘根在强度方面具有一定的局限性。

2. 镍丝增强柔性石墨盘根的力学特性将镍丝加入柔性石墨盘根的制备过程中，得到了镍丝增强柔性石墨盘根。

拉伸试验结果显示，镍丝增强柔性石墨盘根具有更高的弹性模量和断裂强度。

镍丝的加入使得样品能够更好地抵抗外力。

当应变增加时，样品的塑性变形也相对较小。

这显示镍丝的存在可以提高柔性石墨盘根的力学性能。

3. 强度对比对比柔性石墨盘根和镍丝增强柔性石墨盘根的断裂强度，明显发现镍丝增强样品的断裂强度更高。

镍丝的加入增加了样品的韧性，使其具有更好的抗拉能力。

这表明镍丝增强是一种有效的方法，可以提高柔性石墨盘根的力学性能。

4. 弹性模量对比柔性石墨盘根和镍丝增强柔性石墨盘根的弹性模量也进行了对比。

实验结果显示，镍丝增强样品的弹性模量明显高于普通样品。

这意味着镍丝增强柔性石墨盘根具有更好的刚度和弹性特性，可以在应用中提供更高的支撑力和稳定性。

盘根的结构和工作原理填料密封由填料装于填料函内，通过填料压盖将填料压紧在轴的表面。

由于轴表面总有些粗糙，其与填料只能是部分贴合，而部分未接触，此就形成无数个迷宫。

当带压介质通过轴表面时，介质被多次节流，凭借这“迷宫效应"而达到密封。

填料与轴表面的贴合、摩擦，也类似滑动轴承，固应有足够的液体进行润滑，以保证密封有一定的寿命，即所谓的“轴承效应"。

由此可见良好的填料密封，即是迷宫效应和轴承效应的综合。

填料对轴的压紧力通过拧紧压盖螺栓产生。

由于填料是弹塑性体，当受到轴向压紧后，产生摩擦力致使压紧力沿轴向逐渐减少，同时所产生的径向压紧力使填料紧贴于轴表面而阻止介质外漏。

径向压紧力的分布由外端（压盖）向内端，先是急剧递减后趋平缓，介质压力的分布由内端逐渐向外端递减，当外端介质压力为零时，则泄漏很少，大于零时泄漏。

随着新材料的不断出现，填料结构型式也有很大的变化，这无疑将促使填料密封的应用更加广泛，用作填料的材料应具备如下特性：有一定的弹塑性。

当填料受轴向压紧时能产生较大的径向压紧力，以获得密封；当机器和轴有振动或轴有跳动及偏心时，能有一定的补偿能力（追随性）；化学稳定性。

既不被介质所腐蚀、溶涨，也不污染介质；不渗透性。

介质对大部分纤维均有一些渗透，故要求填料组织致密，为此在制作填料时往往需要浸渍、填充各种润滑剂和填充剂；自润滑性好，摩擦系数小并耐磨；耐温性。

当摩擦发热后能承受一定的温度；拆卸方便；制造简单，价格低廉。

盘根工作原理介绍盘根工作原理轴表面在微观情况下非常不平整，与盘根只能部分贴合。

所以盘根和轴之间存在微小的间隙，就像迷宫一样。

介质在迷宫被多次截流，从而达到密封作用。

1、芳纶系列的代表盘根介绍OTH­—1110(防腐耐磨盘根)金芳纶盘根(酚醛纤维盘根)美国杜邦公司定制的高强度,高回弹,柔软而又耐磨的高性能新颖合成特种纤维编制而成的盘根, 芳纶强度是优质钢材的5～6倍，韧性是钢材的2倍。

填料环：膨胀石墨填料环型号：P1221膨胀石墨填料环膨胀石墨填料环由纯柔性石墨纸，经剪切后，在模具中经螺旋形缠绕压制而成的环状填料。

一般，截面为方形，也可以楔形式V形，后二种适用高压部位。

性能与特点：1、自润湿性好2、回弹系数高3、可以根据用户需要，按45°斜切口膨胀石墨填料环的主要技术参数：增强膨胀石墨填料环增强膨胀石墨填料环：增强膨胀石墨填料环在膨胀石墨填料环的内部加入304钢带、钢网、镍铂等可提高搞压能力。

，再由模具压制而成的环状填料。

性能与特点：1、自润湿性好2、回弹系数高3、可在高温条件下使用设备：通用性盘根行业：石油设备、发电厂、化工、钢厂等推荐使用。

介质：热水、高温、高压、蒸汽、热交换介质、氨、氢、有机溶剂、碳氢化合物、低温液体等。

增强膨胀石墨填料环的主要技术参数：其它各类盘根环由各种盘根压制成环。

适用于各种不同的应用场合，如芳纶盘根环，纯四氟盘根环，四角芳纶四氟盘根环，石棉四氟盘根环，石棉石墨盘根环，高碳纤维盘根环，四氟石墨盘根环，苎麻盘根环，高水基盘根环，亚克力纤维盘根环等等性能特点：根据各种盘根的性能特点，选用在相应的行业和设备中。

四角芳纶白四氟盘根环四角芳纶黑四氟盘根环石棉浸石墨盘根填料环纯聚四氟乙烯盘根环芳纶盘根填料环高碳纤维盘根环四角高碳白四氟盘根环四氟石墨盘根填料环四角芳纶黑白四氟交织盘根环碳化纤维盘根环碳化纤维盘根环由碳化纤维盘根用模具压制而成。

可以作为盘根填料的两端端面密封，也可以单独成套使用 ,具有优良的热传导性，耐磨及化学稳定性性能与特点：1、自滑性好2、耐腐蚀性强 3，耐磨性能优良设备：阀、泵、法兰、搅拌器、拌合器、船尾浆轴等的密封。

行业：石油、冶金、化工、化肥、发电、仪表等工业设备。

介质：应用领域相当之广。

比如：弱酸、碱、盐、有机溶剂、海水、工厂废水、矿油等介质。

碳化纤维盘根环的主要技术参数：专用工具：性能特点：此盘根装填工具是“最适合您工作的理想工具”，专为快捷有效地清除盘根或盘根填料环而设计，配有不同尺寸手柄的选折和可更换的锥头，可满足不同填料函的断面尺寸要求。

石墨盘根密度1. 引言石墨盘是一种常见的工程材料，具有许多优异的性能，如高温稳定性、低摩擦系数和良好的导电性。

在工程应用中，石墨盘的根密度是一个重要的参数，它决定了石墨盘的结构和力学性能。

本文将对石墨盘根密度进行详细介绍，并探讨其影响因素和测量方法。

2. 石墨盘根密度的定义石墨盘根密度是指单位体积内石墨盘的质量。

通常用公式表示为：ρ = m / V其中，ρ表示根密度，m表示石墨盘的质量，V表示石墨盘的体积。

3. 影响因素石墨盘根密度受多种因素影响，主要包括以下几个方面：3.1 原料性质石墨盘的原料主要为天然石墨或人工合成石墨。

天然石墨由于其形成过程复杂，在结构上存在一定差异，因此其根密度较低。

而人工合成石墨经过高温处理和化学改性，具有较高的根密度。

3.2 制备工艺石墨盘的制备工艺对其根密度也有一定影响。

不同的制备工艺会导致石墨盘结构的差异，进而影响其根密度。

常见的制备工艺包括压制法、烧结法和化学气相沉积法等。

3.3 烧结温度石墨盘在制备过程中需要进行高温烧结，烧结温度是影响根密度的重要因素之一。

较高的烧结温度可以使石墨颗粒更加致密，从而提高根密度。

3.4 压力在压制过程中，施加的压力也会对石墨盘的根密度产生影响。

较大的压力可以使石墨颗粒更加紧密地排列，从而提高根密度。

4. 石墨盘根密度测量方法目前，常用于测量石墨盘根密度的方法主要包括以下几种：4.1 水排法水排法是一种简单且常用的根密度测量方法。

该方法基于石墨盘具有较低的吸水性，通过浸泡石墨盘在水中，计算其排水后的质量差来确定根密度。

4.2 气体排除法气体排除法是一种非常精确的根密度测量方法。

该方法利用石墨盘对气体有很好的隔离性能，通过浸泡石墨盘在液体中，将其内部空气完全排除后再进行称重，从而得到根密度。

4.3 放射性核素法放射性核素法是一种间接测量根密度的方法。

该方法利用放射性核素与石墨盘发生作用后产生的射线衰减来推断其根密度。

5. 结论石墨盘根密度是一个重要的参数，它影响着石墨盘的结构和力学性能。

盘根型号盘根型号大汇总盘根大型号汇总盘根也叫密封填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内,从而实现密封。

填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液流泄漏，主要用作提水机械的轴封。

由于填料来源广泛，加工容易，价格低廉，密封可靠，操作简单，所以沿用至今。

现在盘根被广泛用于离心泵、压缩机、真空泵、搅拌机和船舶螺旋桨的转轴密封、活塞泵、往复式压缩机、制冷机的往复运动轴封，以及各种阀门阀杆的旋动密封等。

详细的盘根解说名称：浸四氟石墨盘根型号：WBO-1230浸四氟石墨盘根由鳞片状膨胀石墨内衬棉纱线编织外浸四氟乳液而成。

我们可以根据腐蚀环境与用户需求把填料(盘根)进行缓蚀剂处理，使填料(盘根)具有更好防腐功能。

产品适用于高温下的静态密封。

使用范围：热水、蒸汽、油类、热交换液、酸、碱、氨气、氢气、有机溶剂、碳氢化合物、低温液体产品规格：3*3mm以上，特殊规格可定做温度：450°C压力：旋转泵3Mpa往复泵10Mpa阀20Mpa名称：芳纶纤维盘根型号：WBO-1110芳纶纤维盘根由芳纶纤维线浸渍聚四氟乳液和润滑剂处理编织而成。

它具有很强的耐磨性，被称为人造金属线。

该盘根经久耐用，适用于含固体颗粒的易磨损介质，高线速度下的旋转或往复机构的填料密封。

它既可单独使用，也可与其它盘根组合使用，作为端环防挤出。

设备：泵，阀，旋转机械行业：化学、石油、制药、食品和食糖，纸浆、造纸及电力行业。

介质：适合于含固体颗粒的易磨损介质，推荐使用于过热蒸汽、溶剂、液化汽、糖浆及其它易磨流体。

产品规格：3*3mm以上，特殊尺寸可定做。

主要技术参数：压力旋转泵25Mpa往复泵10Mpa阀20Mpa温度280°C PH值2-12线速度0-12米/秒m/s名称：苎麻纤维盘根型号：WBO-1520苎麻纤维柔软，纺织性能好，浸渍性好，经浸渍聚四氟乙烯乳液的苎麻纤维强度增加，抗腐能力提高，摩擦系数减小，对轴的磨损性也很小，可用于低压，低速的海水，清水处的密封，也适用于输送食品，油，水果汁等介质设备的密封。
