可膨胀石墨技术参数

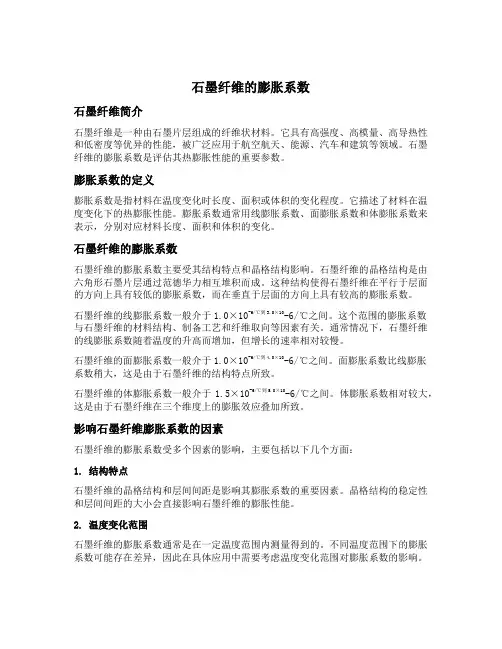

石墨纤维的膨胀系数石墨纤维简介石墨纤维是一种由石墨片层组成的纤维状材料。

它具有高强度、高模量、高导热性和低密度等优异的性能，被广泛应用于航空航天、能源、汽车和建筑等领域。

石墨纤维的膨胀系数是评估其热膨胀性能的重要参数。

膨胀系数的定义膨胀系数是指材料在温度变化时长度、面积或体积的变化程度。

它描述了材料在温度变化下的热膨胀性能。

膨胀系数通常用线膨胀系数、面膨胀系数和体膨胀系数来表示，分别对应材料长度、面积和体积的变化。

石墨纤维的膨胀系数石墨纤维的膨胀系数主要受其结构特点和晶格结构影响。

石墨纤维的晶格结构是由六角形石墨片层通过范德华力相互堆积而成。

这种结构使得石墨纤维在平行于层面的方向上具有较低的膨胀系数，而在垂直于层面的方向上具有较高的膨胀系数。

石墨纤维的线膨胀系数一般介于1.0×10-6/℃到3.0×10-6/℃之间。

这个范围的膨胀系数与石墨纤维的材料结构、制备工艺和纤维取向等因素有关。

通常情况下，石墨纤维的线膨胀系数随着温度的升高而增加，但增长的速率相对较慢。

石墨纤维的面膨胀系数一般介于1.0×10-6/℃到4.0×10-6/℃之间。

面膨胀系数比线膨胀系数稍大，这是由于石墨纤维的结构特点所致。

石墨纤维的体膨胀系数一般介于1.5×10-6/℃到5.0×10-6/℃之间。

体膨胀系数相对较大，这是由于石墨纤维在三个维度上的膨胀效应叠加所致。

影响石墨纤维膨胀系数的因素石墨纤维的膨胀系数受多个因素的影响，主要包括以下几个方面：1. 结构特点石墨纤维的晶格结构和层间间距是影响其膨胀系数的重要因素。

晶格结构的稳定性和层间间距的大小会直接影响石墨纤维的膨胀性能。

2. 温度变化范围石墨纤维的膨胀系数通常是在一定温度范围内测量得到的。

不同温度范围下的膨胀系数可能存在差异，因此在具体应用中需要考虑温度变化范围对膨胀系数的影响。

3. 纤维取向石墨纤维的取向对其膨胀系数也有一定影响。

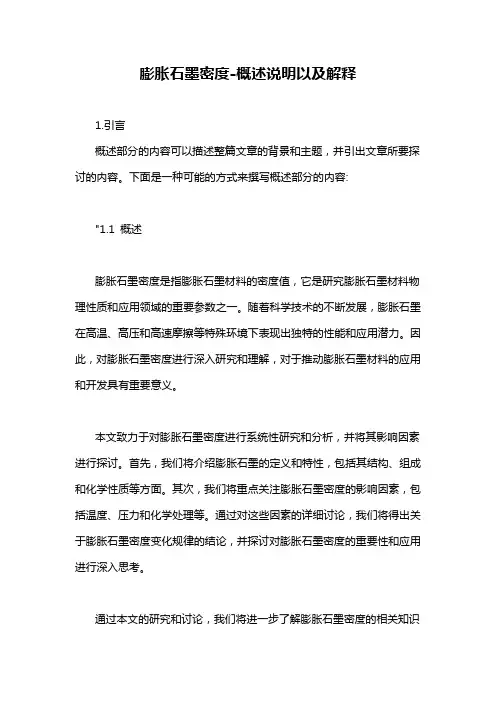

膨胀石墨密度-概述说明以及解释1.引言概述部分的内容可以描述整篇文章的背景和主题，并引出文章所要探讨的内容。

下面是一种可能的方式来撰写概述部分的内容:"1.1 概述膨胀石墨密度是指膨胀石墨材料的密度值，它是研究膨胀石墨材料物理性质和应用领域的重要参数之一。

随着科学技术的不断发展，膨胀石墨在高温、高压和高速摩擦等特殊环境下表现出独特的性能和应用潜力。

因此，对膨胀石墨密度进行深入研究和理解，对于推动膨胀石墨材料的应用和开发具有重要意义。

本文致力于对膨胀石墨密度进行系统性研究和分析，并将其影响因素进行探讨。

首先，我们将介绍膨胀石墨的定义和特性，包括其结构、组成和化学性质等方面。

其次，我们将重点关注膨胀石墨密度的影响因素，包括温度、压力和化学处理等。

通过对这些因素的详细讨论，我们将得出关于膨胀石墨密度变化规律的结论，并探讨对膨胀石墨密度的重要性和应用进行深入思考。

通过本文的研究和讨论，我们将进一步了解膨胀石墨密度的相关知识和特性，为其在高温、高压和特殊摩擦条件下的应用提供理论依据。

同时，我们也将为膨胀石墨材料的未来发展和应用提供新的思路和方向。

接下来的章节中，我们将逐步深入挖掘膨胀石墨密度的相关内容。

首先，我们将介绍膨胀石墨的定义和特性，以帮助读者对膨胀石墨的基本知识有一个全面的了解。

然后，我们将详细讨论膨胀石墨密度的影响因素，包括外部环境和内部结构等方面。

最后，我们将总结研究结果，并对膨胀石墨密度的重要性和应用进行讨论，以期为膨胀石墨材料的进一步研究和应用提供参考和指导。

"1.2 文章结构文章结构部分可以描述一下整篇文章的组织结构和各个章节的内容概述，以帮助读者更好地理解文章的组织架构和思路。

具体内容可以参考下方示例：文章结构本文主要探讨膨胀石墨密度的相关问题。

文章共分为引言、正文和结论三个部分。

1. 引言引言部分主要概述膨胀石墨密度的基本概念，并介绍文章的研究目的和意义。

首先简要介绍了膨胀石墨的定义和特性，并重点探讨了膨胀石墨密度对其性能的影响。

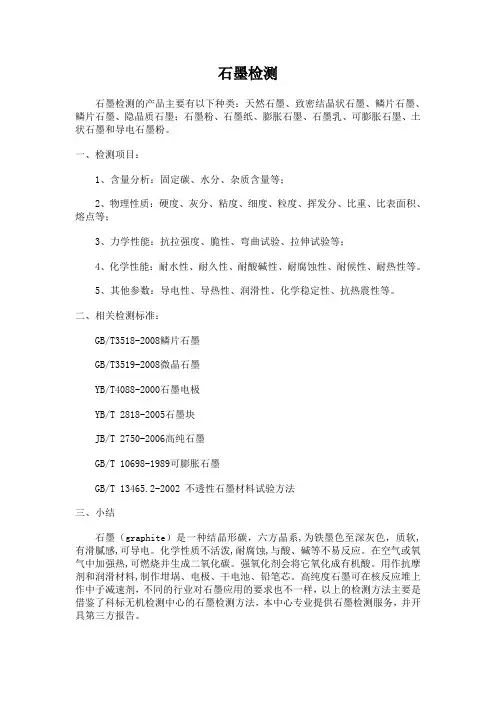

石墨检测
石墨检测的产品主要有以下种类：天然石墨、致密结晶状石墨、鳞片石墨、鳞片石墨、隐晶质石墨；石墨粉、石墨纸、膨胀石墨、石墨乳、可膨胀石墨、土状石墨和导电石墨粉。

一、检测项目：
1、含量分析：固定碳、水分、杂质含量等；
2、物理性质：硬度、灰分、粘度、细度、粒度、挥发分、比重、比表面积、熔点等；
3、力学性能：抗拉强度、脆性、弯曲试验、拉伸试验等；
4、化学性能：耐水性、耐久性、耐酸碱性、耐腐蚀性、耐候性、耐热性等。

5、其他参数：导电性、导热性、润滑性、化学稳定性、抗热震性等。

二、相关检测标准：
GB/T3518-2008鳞片石墨
GB/T3519-2008微晶石墨
YB/T4088-2000石墨电极
YB/T 2818-2005石墨块
JB/T 2750-2006高纯石墨
GB/T 10698-1989可膨胀石墨
GB/T 13465.2-2002 不透性石墨材料试验方法
三、小结
石墨（graphite）是一种结晶形碳，六方晶系,为铁墨色至深灰色，质软,有滑腻感,可导电。

化学性质不活泼,耐腐蚀,与酸、碱等不易反应。

在空气或氧气中加强热,可燃烧并生成二氧化碳。

强氧化剂会将它氧化成有机酸。

用作抗摩剂和润滑材料,制作坩埚、电极、干电池、铅笔芯。

高纯度石墨可在核反应堆上作中子减速剂，不同的行业对石墨应用的要求也不一样，以上的检测方法主要是借鉴了科标无机检测中心的石墨检测方法，本中心专业提供石墨检测服务，并开具第三方报告。

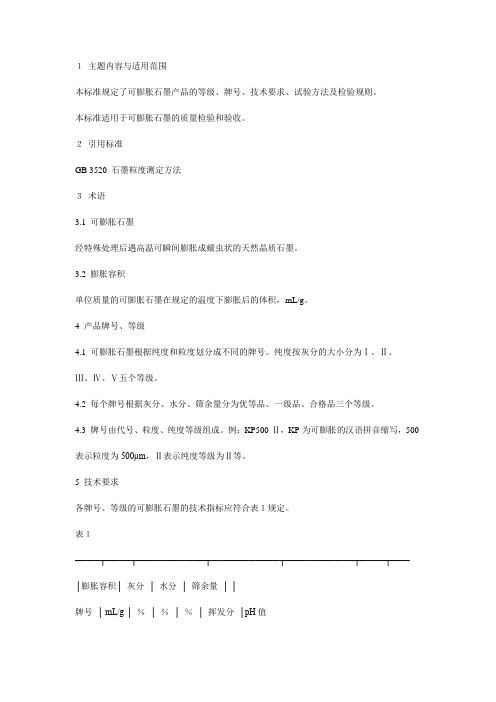

１主题内容与适用范围本标准规定了可膨胀石墨产品的等级、牌号、技术要求、试验方法及检验规则。

本标准适用于可膨胀石墨的质量检验和验收。

２引用标准GB 3520 石墨粒度测定方法３术语3.1 可膨胀石墨经特殊处理后遇高温可瞬间膨胀成蠕虫状的天然晶质石墨。

3.2 膨胀容积单位质量的可膨胀石墨在规定的温度下膨胀后的体积，mL/g。

4 产品牌号、等级4.1 可膨胀石墨根据纯度和粒度划分成不同的牌号。

纯度按灰分的大小分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级。

4.2 每个牌号根据灰分、水分、筛余量分为优等品、一级品、合格品三个等级。

4.3 牌号由代号、粒度、纯度等级组成。

例：KP500-Ⅱ，KP为可膨胀的汉语拼音缩写，500 表示粒度为500μm，Ⅱ表示纯度等级为Ⅱ等。

5 技术要求各牌号、等级的可膨胀石墨的技术指标应符合表１规定。

表１────┬────┬───────────┬───────────┬───────────┬────┬───│膨胀容积│ 灰分│ 水分│ 筛余量│ │牌号│ mL/g │ ％│ ％│ ％│ 挥发分│pH值│ ≥ ├───┬───┬───┼───┬───┬───┼───┬───┬───┤ ％││ │优等品│一级品│合格品│优等品│一级品│合格品│优等品│一级品│合格品│ │────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼───KP500-Ⅰ│ 200 │││││││││││────┼────┤ │0.40￣│0.71￣│ │ │ │ │ │ │ │KP500-Ⅰ│ 200 │〈0.40│ 0.70│ 1.00│ │ │ │ │ │ │ │────┼────┤ │ │ │ │ │ │ │ │ │ │KP500-Ⅰ│ 150 │││││3.00￣│5.01￣│ │80.1￣│75.0￣│ │3.0￣────┼────┼───┼───┼───┤〈3.00│ 5.00│ 8.00│〉90.0│ 90.0│ 90.0│≤10.00 │ 5.0 KP500-Ⅱ│ 200 │││││││││││────┼────┤1.01￣│2.01￣│3.01￣│ │ │ │ │ │ │ │KP500-Ⅱ│ 200 │ 2.00│ 3.00│ 5.00││││││││────┼────┤ │ │ │ │ │ │ │ │ │ │KP500-Ⅱ│ 150 │││││││││││────┼────┼───┼───┼───┤ │ │ │ │ │ │ │KP500-Ⅲ│ 150 │││││││││││────┼────┤5.01￣│6.01￣│7.01￣│ │ │ │ │ │ │ │KP500-Ⅲ│ 150 │ 6.00│ 7.00│ 9.00││││││││────┼────┤ │ │ │ │ │ │ │ │ │ │KP500-Ⅲ│ 100 │││││││││││────┼────┼───┼───┼───┤ │ │ │ │ │ │ │KP500-Ⅳ│ 150 │││││││││││────┼────┤9.01￣│10.01 │11.01 │ │3.00￣│5.01￣│ │80.1￣│75.0￣│ │ 3.0￣KP500-Ⅳ│ 150 │ 10.00│￣│ ￣│〈300 │ 5.00│ 8.00│〉90.0│ 90.0│ 80.0│≤10.00 │ 5.0────┼────┤ │ 11.00│ 13.00│ │ │ │ │ │ │ │KP500-Ⅳ│ 100 │││ │ │ │ │ │ │ │ │────┼────┼───┼───┼───┤ │ │ │ │ │ │ │KP500-Ⅴ│ 100 │││││││││││────┼────┤13.01 │14.01 │15.01 │ │ │ │ │ │ │ │KP500-Ⅴ│ 100 │￣│ ￣│ ￣│ │ │ │ │ │ │ │────┼────┤ 14.00│ 15.00│ 18.00│ │ │ │ │ │ │ │KP500-Ⅴ│ 80 │││││ │ │ │ │ │ │────┴────┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┴───6 试验方法6.1 试样及其制备6.1.1 取样方法按本标准7.2条进行。

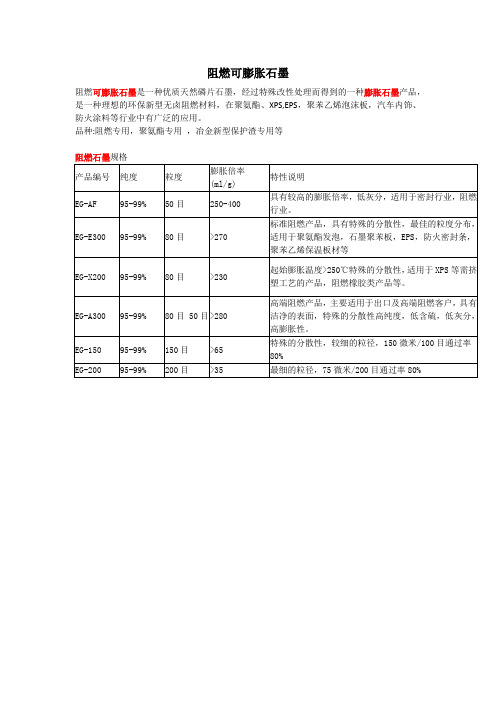

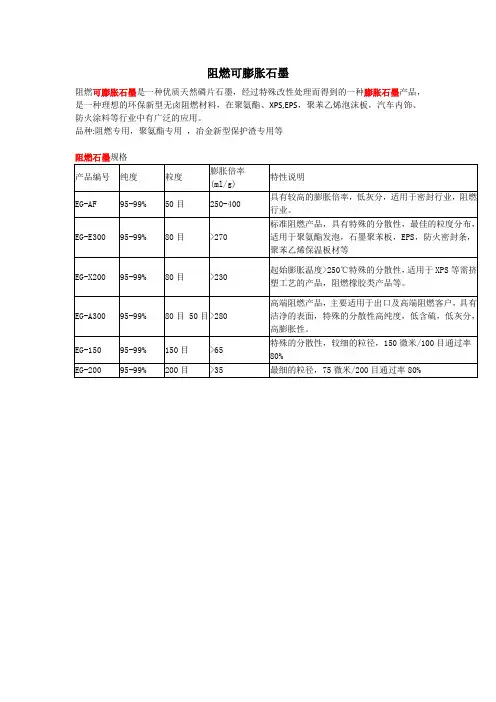

阻燃可膨胀石墨
阻燃可膨胀石墨是一种优质天然磷片石墨，经过特殊改性处理而得到的一种膨胀石墨产品，是一种理想的环保新型无卤阻燃材料，在聚氨酯、XPS,EPS，聚苯乙烯泡沫板，汽车内饰、防火涂料等行业中有广泛的应用。

品种:阻燃专用，聚氨酯专用，冶金新型保护渣专用等
阻燃石墨规格
产品编号纯度粒度膨胀倍率
(ml/g)
特性说明
EG-AF95-99%50目250-400具有较高的膨胀倍率，低灰分，适用于密封行业，阻燃行业。

EG-E30095-99%80目>270标准阻燃产品，具有特殊的分散性，最佳的粒度分布，适用于聚氨酯发泡，石墨聚苯板，EPS，防火密封条，聚苯乙烯保温板材等
EG-X20095-99%80目>230起始膨胀温度>250℃特殊的分散性，适用于XPS等需挤塑工艺的产品，阻燃橡胶类产品等。

EG-A30095-99%80目 50目>280高端阻燃产品，主要适用于出口及高端阻燃客户，具有洁净的表面，特殊的分散性高纯度，低含硫，低灰分，高膨胀性。

EG-15095-99%150目>65特殊的分散性，较细的粒径，150微米/100目通过率80%
EG-20095-99%200目>35最细的粒径，75微米/200目通过率80%。

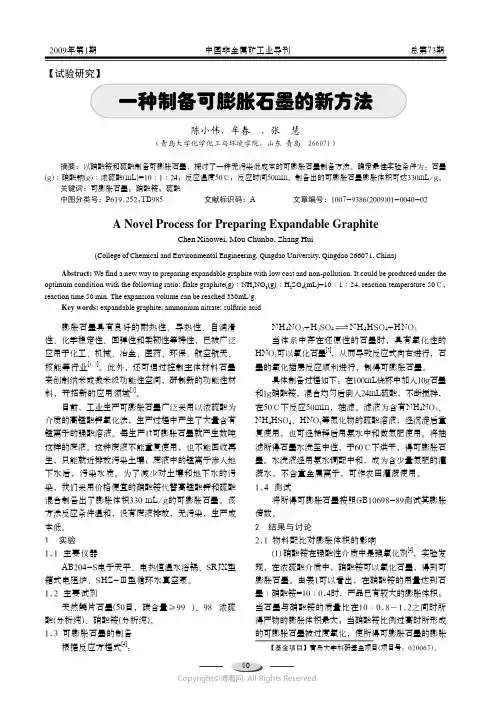

【试验研究】陈小伟，牟春博，张 慧（青岛大学化学化工与环境学院，山东 青岛 266071）摘要：以硝酸铵和硫酸制备可膨胀石墨，探讨了一种无污染低成本的可膨胀石墨制备方法。

确定最佳实验条件为：石墨(g)∶硝酸钠(g)∶浓硫酸(mL)=10∶1∶24；反应温度50℃；反应时间50min。

制备出的可膨胀石墨膨胀体积可达330mL/g。

关键词：可膨胀石墨；硝酸铵；硫酸中图分类号：P619.252;TD985 文献标识码：A 文章编号：1007-9386(2009)01-0040-02A Novel Process for Preparing Expandable GraphiteChen Xiaowei, Mou Chunbo, Zhang Hui(College of Chemical and Environmental Engineering, Qingdao University, Qingdao 266071, China)Abstract: We find a new way to preparing expandable graphite with low cost and non-pollution. It could be produced under the optimum condition with the following ratio: flake graphite(g)∶NH 4NO 3(g)∶H 2SO 4(mL)=10∶1∶24, reaction temperature 50℃,reaction time 50 min. The expansion volume can be reached 330mL/g.Key words: expandable graphite; ammonium nitrate; sulfuric acid膨胀石墨具有良好的耐热性、导热性、自润滑性、化学稳定性、回弹性和柔韧性等特性，已被广泛应用于化工、机械、冶金、医药、环保、航空航天、核能等行业[1,2]。

可膨胀石墨是由我公司生产的优质天然磷片石墨，经过特殊改性处理而得到的一种柔性石墨产品，是一种理想的新型密封材料，在石油、化工、电业、航空、汽车、船舶和仪器仪表等行业的动、静密封中有广泛的应用。

可膨胀石墨经高温瞬时处理，鳞片状变成蠕虫状，体积可膨胀100-400倍，这种膨胀石墨仍然保持天然石墨的性质，并且具有良好的成型可塑性、柔韧延展性和密封性，是各种石墨板材、密封件的优质原料，也可用于冶金工业的新型保护渣、发热剂。

酸化（膨胀）石墨是利用天然酸化石墨粉经过多次化学瓜而制成，它除具有酸化石墨粉的性能外，还有其他独特的性能，如柔软性、铺展性、保温性、压缩回弹性、自粘性等。

它的用途非常广泛，是做石墨系列耐火材料不可缺少的原料，还可用作石墨纸、纺织石墨线、各种石墨垫圈以及用于高压部位跑、冒、滴、漏的密封材料。

欢迎您致电0532-********垂询！可膨胀石墨粉：规格固定碳(%)灰分(%)挥发份(%)膨胀倍率(ml/g)硫含量(%)PH值水分(%)粒度(%)筛下物DL3290-99.9≤8.0≤ 10200-400≤0.033-7≤1.0≥ 80DL50200-350DL80150-250DL100100-200本产品优势为: 硫含量可控制在最小范围内. 超细可膨胀石墨规格固定碳(%)灰分(%)挥发份(%)膨胀倍率(ml/g)硫含量(%)PH值水分(%)粒度 (%)筛下物CX-10090-99≤8.0≤ 1530-120≤2.24-7≤1.0≥ 80CX-20015-50CX-32510-20本产品优势为: 超细.普通可膨胀石墨规格固定碳灰分挥发膨胀倍率硫含量 (%)PH 水分粒度(%)(%)份(%)(ml/g)膨胀前(%)膨胀后(ppm)值(%)(%)筛上物Kp3290-99.9≤8.0≤ 12200-400≤2.2≤ 15003-7≤1.0≥ 80Kp50200-350 Kp80150-250Kp100100-2 00青岛晨阳石墨有限公司吴经理欢迎您致电0532-********垂询！地址：中国山东省青岛市莱西南墅镇。

化验检测方法-CAL-FENGHAI.-(YICAI)-Company One1天然石墨原材料化验检测方法一、原料1、可膨胀石墨：经特殊处理后遇高温可瞬间膨胀成蠕虫装的天然晶质石墨。

2、可膨胀石墨规格牌号：例：3、可膨胀石墨最主要检测参数：水分、粒度、PH值、膨胀容积、挥发分、灰分、硫含量。

水分：测定步骤：称取约1g试样，精确至0. 000 1 g，放入供至恒重的磨口称量瓶中，置于100士5℃的烘箱内，打开瓶盖，烘1h，立即取出，盖上瓶盖，放入干燥器中冷却30 min，称量。

结果计算：水分的百分含量X (%)按下以下公式计算，计算结果保留至小数点后两位：X=(m1-m2)/m1×100式中：m1—干燥前试样的质量，单位g；m2—干燥后试样的质量，单位g。

粒度：取样方法：同一批次可膨胀石墨以200袋为一批量，不足200袋者，也按一批量计。

袋装可膨胀石墨产品采用等距抽样，即每一批中每隔：n-1袋，在该袋中抽取至少50 g,，n=N/10，N—每批产品的总袋数。

测量步骤：称取水分小于1%的式样50g（精确至），倒入带有筛底的标准筛内，盖上筛盖在振筛机上筛分10分钟。

到达时间后停机，取出标准筛，称量筛余物或筛下物。

结果计算：筛余物、筛下物含量以质量分数X1、X2计，按下以下公式计算，计算结果保留至小数点后两位：X1=m1/m×100X2=(1-m1)/m×100式中：m—试样的质量，单位g；m—筛余物的质量，单位g。

PH值测量步骤：准确称取1 g试样，置于100 ml烧杯中，用量筒量取50 ml燕馏水，倒入烧杯，用玻璃棒搅拌 5 min，待溶液静止后，用PH试纸对照其数值。

膨胀容积：测量步骤：称取1g试样，精确至0. 001 g，置于已在900-1000℃的高温炉中灼烧5 min的石英烧杯中，立即放人900-1000℃的高温炉内，微开炉门，视不膨胀为止（7-9秒），立即取出，读取试样膨胀后的体积(读取顶面最高点和最低点对应刻度的平均值)。

世上无难事，只要肯攀登

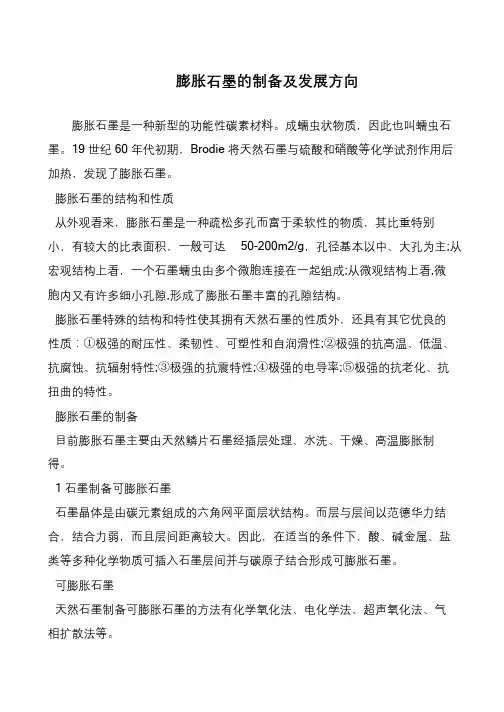

膨胀石墨的制备及发展方向
膨胀石墨是一种新型的功能性碳素材料。

成蠕虫状物质，因此也叫蠕虫石墨。

19 世纪60 年代初期，Brodie 将天然石墨与硫酸和硝酸等化学试剂作用后加热，发现了膨胀石墨。

膨胀石墨的结构和性质
从外观看来，膨胀石墨是一种疏松多孔而富于柔软性的物质，其比重特别
小，有较大的比表面积，一般可达50-200m2/g，孔径基本以中、大孔为主;从宏观结构上看，一个石墨蠕虫由多个微胞连接在一起组成;从微观结构上看,微
胞内又有许多细小孔隙,形成了膨胀石墨丰富的孔隙结构。

膨胀石墨特殊的结构和特性使其拥有天然石墨的性质外，还具有其它优良的
性质：①极强的耐压性、柔韧性、可塑性和自润滑性;②极强的抗高温、低温、抗腐蚀、抗辐射特性;③极强的抗震特性;④极强的电导率;⑤极强的抗老化、抗扭曲的特性。

膨胀石墨的制备
目前膨胀石墨主要由天然鳞片石墨经插层处理、水洗、干燥、高温膨胀制
得。

1 石墨制备可膨胀石墨
石墨晶体是由碳元素组成的六角网平面层状结构。

而层与层间以范德华力结合，结合力弱，而且层间距离较大。

因此，在适当的条件下，酸、碱金属、盐类等多种化学物质可插入石墨层间并与碳原子结合形成可膨胀石墨。

可膨胀石墨
天然石墨制备可膨胀石墨的方法有化学氧化法、电化学法、超声氧化法、气
相扩散法等。
