RSLogix5000仿真快速讲解RSLogix Emulator 5000是一个软件模拟5000 Logix控制器的软件。
其目的是在没有硬件的情况下，模拟的真实功能PLC，。
并进行调试。
更多的信息可以参考LGEM5K-GR015A—EN—P AB出版。
As a quick introductio n we’ll go through a simple example of setting up a simulation。
作为一个快速的介绍，我们通过过一个简单的例子建立的仿真。
三个主要步骤。
1.建立一个主机监控.2.RSLinx.创建一个连接RSLinx.3.构建一个项目相关的仿真硬件。

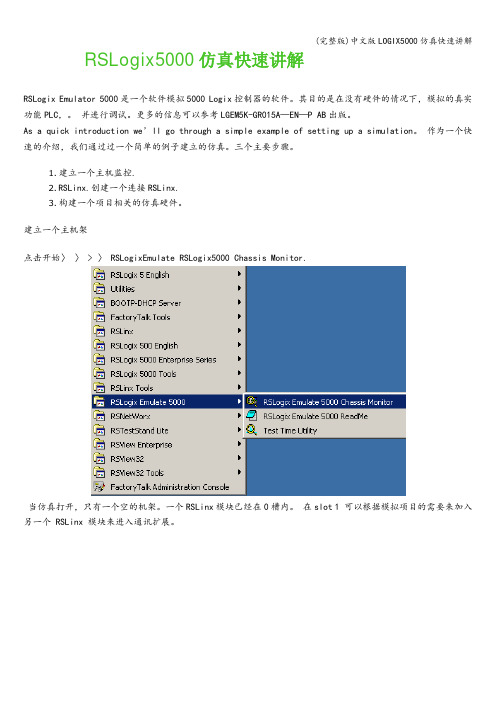

建立一个主机架点击开始〉〉 > 〉 RSLogixEmulate RSLogix5000 Chassis Monitor.当仿真打开，只有一个空的机架。
一个RSLinx模块已经在0槽内。
在slot 1 可以根据模拟项目的需要来加入另一个 RSLinx 模块来进入通讯扩展。
在这里我们搭建项目相关的硬件配置。
第一步将会增加CPU模块。
这是一个叫做Emulation Controller模块。
点击槽>创建模块。
1.选择模拟器RSLogix模仿5000控制器。
2.槽号选择23.点击加入4.在这一点上，你可能会出现一个讯息配置对话框.配置默认值并单击“下一步”。
5.接下来的两个对话框设置，是控制器的细节。
点击“下一步”并完成对接受所有的默认值。
接下来我们将加入一些输入/输出的模块。
1.点击槽〉创建模块。
2.选择1789 —SIM 32点输入/输出模拟器。
3.槽号选择3,然后点击OK。
4.A。
接受缺省设置,点击下结束。
机架上将现在有两个仿真模块.RSLinxRSLinx创建一个连接1.开始〉程序下RSLinx 〉 > >罗克韦尔软件RSLinx专业版2.点击 Communications > 配置Configure Drivers.3.选择 the Virtual Backplane (SoftLogix 58xx) driver现有的驱动类型列表.、4.点击Add New。
