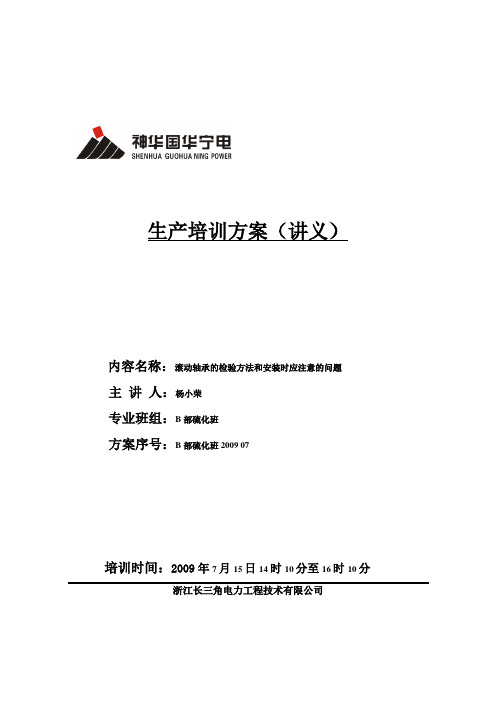

生产培训方案（讲义）内容名称：滚动轴承的检验方法和安装时应注意的问题主讲人：杨小荣专业班组：B部硫化班方案序号：B部硫化班2009 07培训时间：2009年7月15日14时10分至16时10分浙江长三角电力工程技术有限公司一、滚动轴承定义：将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件，叫滚动轴承（rolling bearing）。
二、滚动轴承的代号及密封装置1、滚动轴承的结构：滚动轴承的结构由四部分组成1.外圈——装在轴承座孔内，一般不转动2.内圈——装在轴颈上，随轴转动3.滚动体——滚动轴承的核心元件4.保持架——将滚动体均匀隔开，避免摩擦滚动体的类型：球型短圆柱滚子圆锥滚子鼓形滚针螺旋滚子2、滚动轴承的材料滚动体与内外圈的材料应具有高的硬度和接触疲劳强度、良好的耐磨性和冲击韧性，一般采用轴承钢制造，其含碳量约等于1%。
热处理后硬度一般不低于（洛氏硬度）HRC60。
3、滚动轴承的特点优点：1）起动力矩小，可在负载下起动；2）径向游隙较小，运动精度高；3）轴向宽度较小；4）可同时承受径向、轴向载荷，轴承组合较简单；5）便于密封，易于维护；6）不需有色金属，标准件，成本低。
缺点：1）承受冲击载荷能力差；2）振动、噪声较大；3）径向尺寸较大；4）有些场合无法使用。
4、轴承代号的介绍前置代号：表示轴承分部件的代号，用字母表示。
如用L表示轴承可分离的套圈；K表示轴承滚动体与保持架组件等等。
后置代号：用字母和数字表示轴承的结构、公差、游隙及材料的特殊要求等。
基本代号：用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数字表示（五四三二一）1、第一二位数字是轴承内径代号2、第三位数字表示轴承外径代号，称为直径系列（外径系列）。
为适应不同载能力的需要，同一内径尺寸的轴承可使用不同的滚动体，因而轴承的外径和宽度也随着变化。
直径系列的代号与实际轴承外径之间无固定的计算系数，故使用时需查手册。

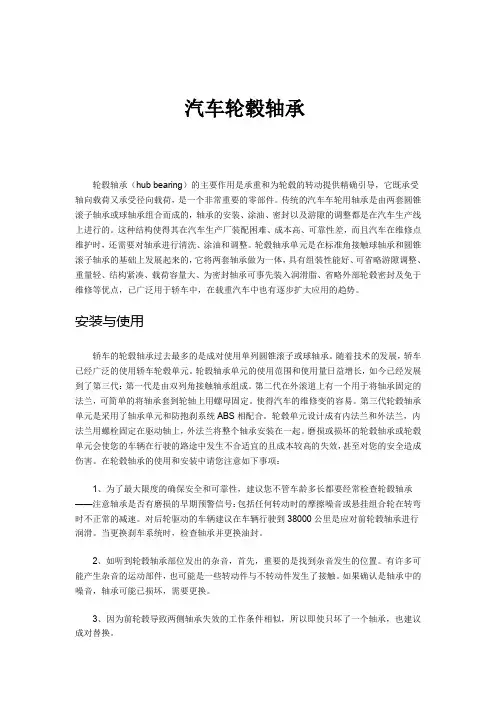

8ＪＢ／Ｔ１０２３８—２００１《汽车轮毂轴承单元》介绍 洛阳轴承研究所□李飞雪1 概述轮毂轴承的主要作用是承重和为轮毂的转动提供精确引导，它既承受轴向载荷又承受径向载荷，是一个非常重要的零部件。
传统的汽车车轮用轴承是由两套圆锥滚子轴承或球轴承组合而成的，轴承的安装、涂油、密封以及游隙的调整都是在汽车生产线上进行的。
这种结构使得其在汽车生产厂装配困难、成本高、可靠性差，而且汽车在维修点维护时，还需要对轴承进行清洗、涂油和调整。
轮毂轴承单元是在标准角接触球轴承和圆锥滚子轴承的基础上发展起来的，它将两套轴承做为一体，具有组装性能好、可省略游隙调整、重量轻、结构紧凑、载荷容量大、为密封轴承可事先装入润滑脂、省略外部轮毂密封及免于维修等优点，已广泛用于轿车中 ， 在载重汽车中也有逐步扩大应用的趋 势。
随着汽车产量和保有量的增加，轮毂轴承单元的需求量也在日益增大，许多轴承厂纷纷开始生产轮毂轴承单元。
轮毂轴承单元属于技术含量较高的产品，对其设计和生产均有较高要求，可是目前市场上尤其是维修市场上的轮毂轴承单元良莠不齐，产品质量高低不一，因此需要对其制定标准，来规范和指导轮毂轴承单元的生产，以保证产品质量和安全使用性能的要求。
JB/T 10238—2001《汽车轮毂轴承单元》就是这样一项标准。
2 JB/T 10238规定的主要内容及说明 （1）结构型式从基本结构上看，第一代轮毂轴承单元是预调游隙、带或不带密封圈的双列轴承，第二代轮毂轴承单元是外圈带凸缘的双列轴承，第三代轮毂轴承单元的内、外圈均带凸缘，第四代轮毂轴承单元则进一步将双列轴承、连接法兰以及等速万向节的外套集成为一个整体。
各代轮毂轴承及单元的基本结构和特征见表1。
9轮毂轴承单元分为两大类，一类是双列圆锥滚子轴承，现已发展到第三代产品，另一类是双列角接触球轴承，现已发展到第四代产品。
美国以双列圆锥滚子轴承为主，而日本和欧洲国家则以双列角接触球轴承为主。
我国在汽车轮毂轴承单元开发研制方面起步较晚，对产品的设计和制造尚停留在仿制阶段，目前成系列开发生产的轮毂轴承单元只到第二代，第三代还处于试制阶段。
滚动轴承基本知识培训一、滚动轴承的基本结构滚动轴承主要由外圈、内圈、滚动体（球体、圆柱体或圆锥体）、保持架和密封圈等部件组成。
外圈和内圈在轴向上安装，并通过滚动体和保持架组成滚动体的运动，以减少摩擦和支撑载荷。
密封圈用于防止灰尘、水分和其他污染物进入轴承内部，保持轴承的清洁和良好的工作环境。
二、滚动轴承的工作原理当外圈和内圈相对旋转时，滚动体会在其间滚动，从而形成滚动摩擦，减少了摩擦阻力，使轴承的运行更加顺畅。
滚动轴承的工作原理是利用滚动体与内外圈之间的接触点进行支撑和传递力量，从而实现旋转和线性运动。
三、滚动轴承的主要型号根据滚动体的类型和数目，滚动轴承可以分为深沟球轴承、圆柱滚子轴承、圆锥滚子轴承和角接触球轴承等不同型号。
每种型号的滚动轴承都有其特定的适用范围和使用场合，具体选择需要根据实际工作条件和要求来确定。
四、滚动轴承的安装注意事项1. 在安装滚动轴承时，应确保轴承和轴承座的匹配度，避免因尺寸不合适而导致安装不牢固或者损坏轴承的情况发生。
2. 在安装过程中，应避免轴承在外部受到冲击或振动，以免影响轴承的性能和寿命。
3. 安装前要确保工作环境干净整洁，避免灰尘和异物进入轴承，影响轴承的正常运转。
4. 在将滚动轴承安装到轴上之前，应将轴与轴孔的表面进行清洁，以确保轴承和轴的连接紧密可靠，避免因为不良的安装而损坏了轴承。
五、滚动轴承的维护与保养1. 滚动轴承在使用过程中，应定期进行润滑及保养工作，确保轴承表面光滑、无损伤，减少磨损和摩擦。
2. 轴承的润滑剂要选用适当的润滑脂或润滑油，并在规定的时间内进行加注和更换，以确保轴承的正常运行。
3. 定期对轴承进行检查和维护，及时发现和解决问题，可以延长轴承的使用寿命。
六、滚动轴承的常见故障及解决方法1. 运转异常：可能是轴承安装不当、润滑不足或者轴承内部损坏等原因所致，应及时停机检查，找出故障原因并进行修复。
2. 运行噪音大：可能是轴承内部损坏或者润滑不良导致的，可以通过更换轴承或者进行润滑添加的方式来进行解决。
