最新山东省青岛市2016年中考物理试卷(解析版)

2016年中考物理试卷参考答案与试题解析一、选择题（本题共10小题，每小题2分，共20分，每小题给出的四个选项中，只有一个选项是符合题意的）1．生活中经常需要控制噪声，以下措施中，属于在传播过程中减弱噪声的是（）A．道路两旁载行道树 B．考场周围禁鸣喇叭C．机场员工佩戴耳罩 D．建筑工地限时工作【考点】防治噪声的途径．【分析】噪声的减弱办法有三个：在声源处减弱；在人耳处减弱；在传播过程中减弱．【解答】解：A、道路两旁载行道树可以在噪声的传播过程中减弱噪声，故A符合题意；B、考场周围禁鸣喇叭是从噪声的产生处减弱噪声，故B不符合题意；C、戴上防噪声的耳塞可以在噪声的接受处减弱噪声，故C不符合题意；D、限制建筑工地的工作时间是从噪声的产生处减弱噪声，故D不符合题意；故选A．2．地面与航天器之间传输信息的载体是（）A．超声波B．次声波C．电磁波D．光导纤维【考点】电磁波的传播．【分析】由于声音不能在真空中传播，而电磁波能在真空中传播，且在真空中的传播速度最快，故当代的航天、航空领域的通信都是通过电磁波实现的，故地面发出的指令通过电磁波传递给卫星．【解答】解：电磁波可以在真空中传播，因此地面与航天器之间传输信息的载体是电磁波．故选C．3．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．【解答】解：在汽油机一个工作循环的四个冲程中，压缩冲程活塞向上运动，压缩燃料混合物对其做功，使气缸内的气体的内能增加，温度升高，故是将机械能转化为内能，故B正确．故选B．4．日常生活中经常需要增大或减小摩擦，下列实例中，为了增大摩擦的是（）A．给自行车的车轴处加润滑油B．汽车轮胎表面凹凸不平的花纹C．缝衣针的表面做得很光滑D．为了移动重物，在它下面垫上圆柱形钢管【考点】增大或减小摩擦的方法．【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．（2）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．【解答】解：A、给自行车的车轴处加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；故A不合题意；B、汽车轮胎表面凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B符合题意；C、缝衣针的表面做得很光滑，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力．故C不合题意；D、为了移动重物，在它下面垫上圆柱形钢管，是用滚动代替滑动来减小摩擦力．故D不合题意．故选B．5．如图为“神舟十号”与“天宫一号”对接时的示意图，成功对接后，若认为“神舟十号”处于静止状态，则选取的参照物可能是（）A．地球 B．月球 C．太阳 D．“天宫一号”【考点】参照物及其选择．【分析】被研究的物体和参照物之间如果发生位置的改变，被研究的物体是运动的，如果没有发生位置的改变，被研究的物体是静止的．【解答】解：“神舟九十号”飞船与“天宫一号”目标飞行器对接后，若认为“天宫一号”为参照物，“神舟十号”飞船和“天宫一号”的位置没有变化，所以选择“天宫一号”为参照物，“神舟十号”是静止的，故D正确．故选D．6．下列四种用电器，其中主要是利用电流热效应来工作的是（）A．电风扇B．电冰箱C．电视机D．电水壶【考点】电流的热效应、化学效应和磁效应．【分析】电流流过导体时，导体要发热，这种现象是电流的热效应．发生电流的热效应时，电能转化为内能．【解答】解：A、电风扇工作时，主要是电能转化为机械能，不是利用电流的热效应，故A不符合题意；B、电冰箱是利用通电线圈在磁场中受到磁场力而转动，将电能转化成机械能，不是利用电流的热效应，故B不符合题意；C、电视机、电脑工作时主要转化为光能和声能，不是利用电流的热效应，故C不符合题意；D、电饭锅工作时，电能转化为内能，是利用电流的热效应，故D符合题意．故选D．7．如图所示是某种物质发生物态变化过程中温度随时间变化的图象，其中BC段表示的可能是（）A．晶体的熔化过程B．晶体的凝固过程C．非晶体的熔化过程 D．非晶体的凝固过程【考点】熔化和凝固的温度—时间图象．【分析】根据原图的曲线走向，可以首先判断出此图是某物体的凝固过程，而只有晶体才有凝固点，可根据上述分析判断出正确的选项．【解答】解：（1）由图知：温度随时间的增加而降低，所以是凝固过程；排除AC；（2）在温度变化过程中，有一条平行于横轴（时间）的线段，说明在此段时间内温度没有发生变化，所以此时间的温度值即为该物体的凝固点，而只有晶体才有凝固点，可以排除D，故B正确．故选B．8．如图所示，木块在水平拉力F作用下，在水平桌面上向右做匀速直线运动，下列与拉力F相平衡的力是（）A．木块受到的重力B．木块对桌面的压力C．桌面对木块的摩擦力D．桌面对木块的支持力【考点】平衡力的辨别．【分析】物体静止或做匀速直线运动时处于平衡状态，对木块受力分析然后得出答案．【解答】解：木块在水平拉力F作用下，在水平桌面上向右做匀速直线运动时处于平衡状态，受到的力为平衡力，水平方向木块受到水平向右的拉力和水平向左的摩擦力是一对平衡力，竖直方向受到竖直向上的支持力和自身竖直向下的重力是一对平衡力，故ABD错误，C正确．9．小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】由题意可知，一盏吊灯和一盏壁灯需要各自独立工作，说明它们的连接方式是并联．【解答】解：A．由电路图可知，吊灯和壁灯并联，且各有一个开关控制，能各自独立工作，故A正确；B．由电路图可知，开关闭合时吊灯和壁灯同时工作，开关断开时两者都不工作，达不到各自独立工作的要求，故B错误；C．由电路图可知，吊灯只有在壁灯工作时才能工作，达不到各自独立工作的要求，故C错误；D．由电路图可知，两开关断开时，吊灯和壁灯串联，不能正常工作，且吊灯不能独立工作，故D错误．故选A．10．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（）A．不成像B．仍成像，但像下移距离与平面镜下移距离相同C．仍成像，但像下移距离是平面镜下移距离的两倍D．仍成像，且像还在原来位置【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，物体到平面镜的距离和像到平面镜的距离相等，作图分析．【解答】解：在图乙中作蜡烛a在平面镜中的像点a′，根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，物体到平面镜的距离和像到平面镜的距离相等，可知，仍成像，且像还在原来位置，如图所示：二、填空题（本题共9小题，每空1分，共22分）11．酒精和水充分混合后，其总体积小于（选填“大于”、“小于”或“等于”）混合前的总体积，此现象说明组成物质的分子间有空隙．【考点】分子动理论的基本观点．【分析】根据分子动理论的内容回答：物质都是由分子组成的，分子之间存在一定的空隙，并且分子在永不停息地做无规则运动，分子之间总存在相互作用的引力和斥力．【解答】解：酒精和水都是由分子构成的物质，它们的分子之间都存在一定的空隙．当把酒精和水混合以后，两种分子不发生化学反应，两种物质的分子相互穿插渗透，进入彼此的分子空隙，所以总体积会小于二者的体积之和．故答案为：小于；空隙．12．如图所示，用酒精灯对装有水的烧瓶加热一段时间后，发现烧瓶中水量减少，这是由于水汽化造成的，而瓶口上方的金属盘底部出现水滴是由于水蒸气发生液化形成的，该变化过程需要放热（前两空填物态变化名称）．【考点】汽化及汽化吸热的特点；液化及液化现象．【分析】物质从液态变成气态称为汽化，汽化吸热；物质从气态变成液态称为液化，液化放热．【解答】解：当用酒精灯给烧瓶中的水加热时，瓶中的水吸热会发生汽化现象，水变成水蒸气，瓶内的水减少；烧瓶中汽化的水蒸气上升遇到温度较低的金属盘就会液化形成小水滴，该变化过程需要向低温物体放热．故答案为：汽化；液化；放．13．能源开发和利用技术的进步是人类社会文明发展的重要标志，在煤、石油、风能和太阳能这几种能源中，属于不可再生能源的有煤和石油，属于清洁能源的有风能和太阳能．【考点】能源的分类．【分析】使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源；在使用过程对自然界没有污染的能源属于清洁能源．【解答】解：煤、石油是化石能源是短时间内不能再次产生的，是不可再生能源；太阳能、风能在短时间内可以再次产生，是可再生能源；风能、太阳能是清洁能源．故答案为：煤和石油；风能和太阳能．14．一重物挂在弹簧测力计下，弹簧测力计示数为2N，将重物浸没在水中，弹簧测力计示数为1.2N，此时重物所受浮力为0.8N；若改变重物浸没在水中的深度，重物所受浮力大小不变．【考点】浮力大小的计算．【分析】空气中弹簧测力计的示数即为物体的重力，又知道重物浸没在水中时弹簧测力计的示数，根据称重法求出物体受到的浮力；根据阿基米德原理可知改变重物浸没在水中深度时所受浮力的变化．【解答】解：将重物浸没在水中时受到的浮力：F浮=G﹣F′=2N﹣1.2N=0.8N，因改变重物浸没在水中的深度时，排开水的体积不变，所以，由F浮=ρ水gV排可知，重物所受浮力大小不变．故答案为：0.8；不变．15．总质量为2×104kg的坦克静止在水平地面上，履带与地面的总接触面积为4m2，则坦克对地面的压力为2×105N，压强为5×104Pa（g取10N/kg）．【考点】压强的大小及其计算；压力及重力与压力的区别．【分析】已知坦克的质量，可求得其重力，此时坦克对水平地面的压力等于本身的重力，根据公式p=可求压强．【解答】解：坦克对水平地面的压力F=G=mg=2×104kg×10N/kg=2×105N，对地面压强p===5×104Pa．故答案为：2×105；5×104．16．如图是人抬独轮车车把时的简化示意图，此时独轮车相当一个省力杠杆；若动力臂是阻力臂的3倍，物体和车总重G为1200N，则抬起车把的力F为400N．【考点】杠杆的平衡分析法及其应用．【分析】（1）根据动力臂与阻力臂的大小关系判断杠杆的类型．（2）根据杠杆的平衡条件计算动力的大小．【解答】解：（1）如图，抬独轮车车把时，动力臂L1大于阻力臂L2，所以它属于省力杠杆．（2）由杠杆的平衡条件：F1•L1=F2•L2得：F1=，又因为动力臂是阻力臂的3倍则F1====400N．故答案为：省力；400．17．如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴，将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到电流表指针偏转的现象，说明电路中有电流产生，此过程中机械能转化为电能，若将电流表换成干电池接入电路，线圈不能（选填“能”或“不能”）持续转动．【考点】电磁感应．【分析】闭合电路部分导体在磁场中做切割磁感线运动时，会产生感应电流的现象叫做电磁感应；发电机就是根据此原理制成的．【解答】解：图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此电流表指针会发生偏转；与发电机相同，并且将机械能转化为了电能；若将图中电流表换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去．故答案为：电流表指针偏转；机械；不能．18．如图所示电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数为1V，则R1的阻值是 2.5Ω，将滑动变阻器R1的滑片向右移动，电流表示数变大，电压表示数变小．【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．根据欧姆定律求出R1的阻值，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由I=可得，R1的阻值：R1===2.5Ω，将滑动变阻器R1的滑片向右移动，接入电路中电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；由U=IR可知，R2两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变小，即电压表的示数变小．故答案为：2.5；大；小．19．用下列方法制作如图所示的“喷气火箭”：①将气球吹大，并用夹子把口封紧；②从一根吸管上剪取一小段，用胶带把它固定在气球上；③将一根细绳穿过吸管，并水平拉直，作为“喷气火箭”运动的轨道，把封口的夹子松开，气球就会向右（选填“左”或“右”）运动，使气球由静止变为运动的力的施力物体是空气，此现象说明力可以改变物体的运动状态．【考点】力作用的相互性．【分析】物体间力的作用是相互的；力可以改变物体的形状，也可以改变物体的运动状态，物体速度的变化和方向的改变都属于运动状态的改变．【解答】解：把封口的夹子松开，气球向左喷出空气的同时由静止开始向右运动，这是因为力的作用是相互的，喷气的同时，气球也受到了空气对它的反作用力；因此使气球由静止变为运动的力的施力物体是空气，此现象说明力可以改变物体的运动状态．故答案为：右；空气；运动状态．三、解答题（本题共7小题，共38分，解答第22、23题时，应写出解题过程）20．按照题目要求作图：（1）画出图甲中入射光线对应的反射光线；（2）画出图乙中小球A所受重力的示意图；（3）在图丙中画出拉力F的力臂l（O为支点）；（4）用笔画线代替导线，将图丁中的开关和灯泡正确连入家庭电路中．【考点】作光的反射光路图；力的示意图；力臂的画法；家庭电路的连接．【分析】（1）根据反射定律进行分析，即根据反射角等于入射角作出反射光线．（2）根据重力的方向是竖直向下的，过重心做竖直向下的力即可．（3）画力臂的步骤：①找到支点O；②用虚线延长力的作用线；③做支点到力的作用线的垂线；④标注出力臂L．（4）灯泡经开关与火线连接，右侧接到零线上．【解答】解：（1）使入射光线、反射光线和法线在同一平面内，过反射点作法线，使反射角等于入射角作出反射光线，如图所示：（2）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：（3）用虚线延长力F的作用线，做O到力的作用线的距离．标出力臂L．如图所示：（4）开关和灯泡是串联的．灯泡经开关与火线连接，右侧接到零线上．如图所示：21．小明想通过实验来测定一只金属螺母的密度．（1）将天平放在水平台面上，游码移到标尺左端“0”刻度线处，观察到指针指在分度盘上的位置如图甲所示，此时应将平衡螺母向左调节，使指针对准分度盘中央的刻度线．（2）用调节好的天平测量金属螺母的质量，天平平衡时所用砝码和游码在标尺上的位置如图乙所示，则金属螺母质量为63.2g．（3）将用细线系住的金属螺母放入装有30mL水的量筒内，量筒内水面如图丙所示，则金属螺母的体积为8cm3．（4）金属螺母的密度为7.9g/cm3．【考点】固体的密度测量实验．【分析】（1）调节天平平衡时，如果指针偏向分度盘的右侧，应向左调节平衡螺母；如果指针偏向分度盘的左侧，应向右调节平衡螺母；根据图示情景判断螺母的移动方向．（2）砝码与游码示数之和是所测物体的质量．（3）金属螺母与水的体积之和与水的体积之差是金属块的体积．（4）由密度公式可以求出金属螺母的密度．【解答】解：（1）由图甲所示可知，指针偏向分度盘的右侧，应向左调节平衡螺母，使天平平衡．（2）由图乙所示可知，金属螺母的质量m=50g+10g+3.2g=63.2g．（3）由图丙所示可知，金属螺母的体积V=38ml﹣30ml=8ml=8cm3，（4）金属螺母的密度ρ===7.9g/cm3．故答案为：（1）右；（2）63.2；（3）8；（4）7.9．22．如图所示，工人工500N拉力F，将重为900N的木箱匀速提升3m，所用时间为20s，求：（1）拉力F做的有用功；（2）拉力F做功的功率；（3）动滑轮的机械效率．【考点】功的计算；机械效率的计算；功率的计算．=Gh求出有用功；【分析】（1）根据W有用=Fs=F2h求出总功，再根据P=求出拉力做功的功率；（2）根据W总（3）根据η=求出机械效率．【解答】已知：拉力F=500N，物重G=900N，高度h=3m，时间t=20s=？；（2）拉力F做功的功率P=？；（3）动滑轮的机械效率η=？求：（1）有用功W有用=Gh=900N×3m=2700J；解：（1）有用功W有用=Fs=F2h=500N×2×3m=3000J，（2）总功W总拉力F做功的功率P===150W；（3）动滑轮的机械效率η=×100%=×100%=90%．答：（1）拉力F做的有用功2700J；（2）拉力F做功的功率150W；（3）动滑轮的机械效率90%．23．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．【考点】电功的计算；电功率的计算．【分析】（1）知道电饭锅高温烧煮的功率和烧煮时间，根据W=Pt求出电饭锅高温烧煮0.5h 消耗的电能；（2）当开关S闭合、S1断开时，仅有R0接入电路，电路电阻较大，根据P=可知，此时电饭锅处于低温焖饭状态，进而求出电饭锅低温焖饭时的额定功率；（3）当开关S、S1都闭合时，电热丝R、R0并联接入电路，电路电阻较小，根据P=可知，此时电饭锅处于高温烧煮状态，用电饭锅高温烧煮的功率减去低温焖饭时的额定功率即得电热丝R消耗的电功率，最后根据R=求出电热丝R的阻值．=840W，烧煮时间t=0.5h=1800s，【解答】解：（1）电饭锅高温烧煮的功率P高由P=得，电饭锅高温烧煮消耗的电能：t=840W×1800s=1.512×106J．W=P高（2）当开关S闭合、S1断开时，仅有R0接入电路，电路电阻较大，根据P=可知，电压一定时，电路电阻越大，电功率越小，此时电饭锅处于低温焖饭状态；电饭锅低温焖饭时的额定功率：===40W．P低（3）当开关S、S1都闭合时，电热丝R、R0并联接入电路，电路电阻较小，根据P=可知，电压一定时，电路电阻越小，电功率越大，此时电饭锅处于高温烧煮状态；则电热丝R消耗的电功率：P=P 高﹣P 低=840W ﹣40W=800W ，由P=得，电热丝R 的阻值：R===60.5Ω．答：（1）电饭锅高温烧煮0.5h 消耗的电能为1.512×106J ；（2）电饭锅低温焖饭时的额定功率为40W ；（3）电热丝R 的阻值为60.5Ω．24．在“探究凸透镜成像规律”的实验中：（1）发光体“F ”、凸透镜（焦距为f ）和光屏在光具座上的位置如图所示，实验前应将光屏向 下 调整，使发光体“F ”和光屏的中心位于凸透镜的主光轴上．（2）保持图中发光体“F ”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、 缩小 的实像，生活中的 照相机 就是利用这一原理工作的．（3）将发光体“F ”从图示位置向右移至A 点，要在光屏上再次成清晰的像，需将光屏向 右 移动．（4）当光屏上呈现清晰的像时，保持发光体“F ”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有 像比原来暗 ．【考点】凸透镜成像规律及其探究实验．【分析】（1）做凸透镜成像实验前，要调整发光体、凸透镜、光屏三者的中心在同一高度，使像成在光屏的中央；（2）物体在凸透镜的二倍焦距之外，成的像是倒立、缩小的实像，生活中的应用：照相机；（3）凸透镜成实像时：物近像远像变大；（4）用焦距相同、镜面直径较小的凸透镜，发光体发出的光透过凸透镜的光线少，据此分析现象．【解答】解：（1）由图知，使发光体“F ”、凸透镜、光屏三者的中心在同一高度，实验前应将光屏向下调整；（2）如图，发光体“F ”在二倍焦距之外，成的像是倒立、缩小的实像，生活中的照相机就是利用这一原理工作的；（3）将发光体“F ”从图示位置向右移至A 点，靠近凸透镜，像要远离，要在光屏上再次成清晰的像，需将光屏向右移动；（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为：（1）下；（2）缩小；照相机；（3）右；（4）像比原来暗．25．在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A），开关和导线，图甲所示是小明没有连接完整的电路．（1）请你用笔画线代替导线，将图甲所示的电路连接完整．（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于最右（选填“左”或“右”）端．（3）小明闭合开关后，移动滑片，发现灯泡不亮，电流表无示数，电压表有示数，则该电路故障可能是灯泡断路．（4）小明排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为0.26A，小灯泡的额定功率为0.65W．【考点】电功率的测量．【分析】（1）电压表与被测电路并联，电流表与被测电路串联，根据电源电压和小灯泡的额定功率等，可确定电表的量程；（2）闭合开关前，滑动变阻器滑片应置于阻值最大处，据此判断；（3）闭合开关，灯泡不亮，可能是灯泡短路、或灯泡断路、或灯泡之外电路存在断路；电流表无示数，说明电路断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路；综合分析可知，电路故障是灯泡断路．（4）由图可知，通过灯泡的电流为0.26A，又知道灯泡两端电压为2.5V时，根据P=UI求得灯泡的额定功率．【解答】解：（1）电流表串联在电路中．小灯泡正常发光的功率小于1W，由P=UI可知，I==0.4A，小灯泡正常放光的电流小于0.4A，电流表选择0～0.6A量程；电源为2节干电池，所以电压不超过3V，电压表并联在灯泡两端，选择0～3V量程．电路连接如下：。

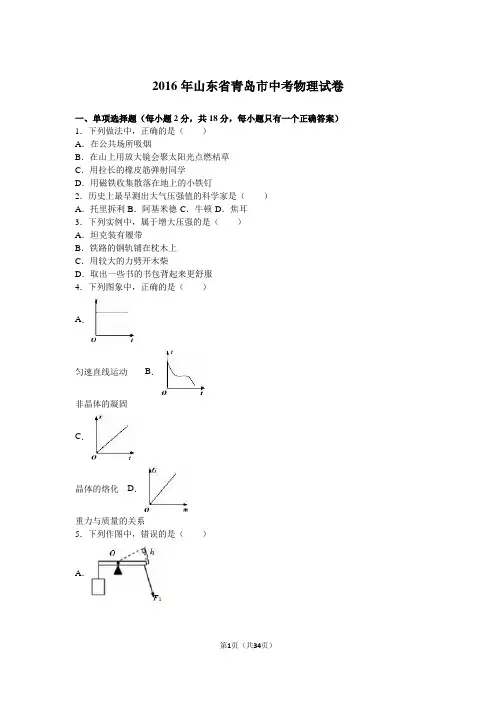

2016年山东省青岛市中考物理试卷一、单项选择题（每小题2分，共18分，每小题只有一个正确答案）1．下列做法中，正确的是（）A．在公共场所吸烟B．在山上用放大镜会聚太阳光点燃枯草C．用拉长的橡皮筋弹射同学D．用磁铁收集散落在地上的小铁钉2．历史上最早测出大气压强值的科学家是（）A．托里拆利 B．阿基米德 C．牛顿 D．焦耳3．下列实例中，属于增大压强的是（）A．坦克装有履带B．铁路的钢轨铺在枕木上C．用较大的力劈开木柴D．取出一些书的书包背起来更舒服4．下列图象中，正确的是（）A．匀速直线运动B．非晶体的凝固C．晶体的熔化D．重力与质量的关系5．下列作图中，错误的是（）A．动力F1的力臂B．静止物体的受力分析C．平面镜成像D．磁体的磁场6．下列由日常生活联想到的物理知识中，正确的是（）A．雪橇从山坡上滑下越来越快，是因为它的动能转化为重力势能B．打开放有樟脑丸的箱子闻到樟脑气味，是因为发生了扩散现象C．窗外有风时窗帘飘到窗外，是因为流体中流速大的位置压强大D．放在桌面上的书处于静止状态，是因为书受到的重力和书对桌面的压力相互平衡7．假如小雨乘坐“蛟龙号”潜水器下潜到水下3000m深处，下列说法错误的是（）A．小雨可以用电灯照明B．潜水器下潜过程中受到的液体压强逐渐增大C．小雨可以用干冰冷藏食物D．潜水器上浮过程中受到的浮力逐渐增大8．通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110Ω D．220Ω9．下列运用科学方法的实例中，正确的是（）A．由功率的定义得出其定义式，运用了等效法B．研究固体的微观结构时，把分子比作座位上的同学，运用了拟人类比法C．由于重力方向竖直向下，重物下落时会砸伤人，据此制成重垂线，运用了缺点列举法D．研究牛顿第一定律时，在斜面小车实验基础上，通过理想化推理得到结论，运用了模型法二、不定项选择题（每小题3分，共12分，每小题至少有一个选项是正确的，全部选对的得3分，漏选得1分，不选或选错的得0分）10．下列关于物理概念的说法中正确的是（）A．声音的响度与发声体的振动快慢无关B．并联电路的总电阻的倒数等于各并联电阻和的倒数C．闭合电路的一部分导体在磁场中运动时，导体中一定产生电流D．一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高温度的乘积之比，叫做该物质的比热容11．下列知识结构中，正确的是（）A ．B ．C ．D ．12．如图，薄壁容器的底面积为S ，物体A 的体积为V ，轻质弹簧的一端固定在容器底部，另一端与A 连接．当容器中的水深为h 时，弹簧的长度恰好等于原长，物体A 有一半的体积浸在水中．下列判断错误的是（ ）A ．水对容器底部的压力F=ρ水ghSB ．物体A 的密度ρA 的求解思路是ρA =→m A =→G A =F 浮→F 浮=ρ水gV 排→V 排=VC ．若在A 上加放重为G B 的物体B ，A 恰好浸没．此时弹簧对A 的支持力F N =G A +G B ﹣F浮=F 浮+G B ﹣ρ水gV=ρ水gV+G B ﹣ρ水gV=G B ﹣ρ水gVD ．若向容器中缓慢加水直到A 完全浸没V 排↑→F 浮↑=ρ水gV 排→弹簧对A 的拉力F ↓=m A g ﹣F 浮13．根据表格中数据，下列说法正确的是（ ） 表一物质 密度/（kg •m 3） 长1m ，横截面积1mm 2的导线在20℃时的电阻值/Ω铜 8.9×103 0.017 铁 7.9×103 0.096 铝 2.7×103 0.027 表二 车型 在平直高速公路上安全行驶的最高速度/（km •h 1）夏利 100 捷达 120 桑塔纳 120A ．将体积相同的铁块和铜块分别放在已调好的天平左、右托盘中，指针偏向分度盘右侧B．匀速提升体积相同的铁块和铝块，拉力所做的功W与提升高度h的关系图象如图，则图线a表示的是铁块C．横截面积相同的铜线和铝线，在电阻相等时铝线较长D．在平直高速公路上，夏利和捷达轿车按照表二中的速度匀速行驶相同的时间，若牵引力的功率之比为2：3，则牵引力之比为4：5专题一：光与热（14题7分，15题5分，共12分）14．回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究水沸腾时温度变化的特点：表格时间/min 0 1 2 3 4 5 6 7温度/℃90 92 94 96 98 98 98 98结论水沸腾过程中，不断吸热，温度保持℃不变．方法实验中通过来说明水吸收热量的多少，运用的科学方法是转换法．问题再增加烧杯、红墨水和滴管，可验证“热运动和温度的关系”；分别在质量相等的30℃、50℃、80℃的水中滴入等量红墨水，观察水的颜色变化快慢．设计记录表格：实验次数123（2）探究光的反射定律：过程方法如图，让一束光贴着纸板沿EO射到O点，把纸板NOF 向后折，在NOF面上（填“能”或“不能”）观察到反射光线．这说明：在反射现象中，反射光线、入射光线和法线在．运用的科学方法是法．问题结论如图，a、b是两只相同的蜡烛，当b与a的像完全重合时，移去b换上光屏，光屏上观察不到像，说明a的像是（填“实像”或“虚像”）．15．运用知识解决问题：（1）叉鱼时要瞄准鱼的下方，因为水中的鱼反射的光在水面发生折射，折射光线法线，人逆着折射光线看到水中鱼的虚像在其（填“上方”或“下方”）．（2）请画出图1中经透镜折射后的光线．（3）如图2是200g冰的熔化图象，它在CD段吸收的热量是多少？（请写出计算过程）专题二：力与运动（共2小题，满分17分，16题11分，17题6分）16．回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究密度概念的建构：表格图象铝块m/g V/cm31 27.0 102 40.5 153 81.0 30 请利用表格中的数据，用描点法画出铝块的m﹣V图象结论同种物质的质量与体积的比值是的．问题讨论小雨用天平和量筒测量饮料的密度，运用的科学方法是法．他的实验步骤如下：①用天平测出空烧杯的质量m0；②用量筒测出饮料的体积V；③把饮料从量筒倒入空烧杯，测出烧杯和饮料的总质量m1；④代入公式ρ==求出饮料的密度．测出的饮料密度值比真实值（填“偏大”或“偏小”）．（2）探究影响滑动摩擦力大小的因素：猜想小雨猜想：在接触面粗糙程度相同时，滑动摩擦力的大小与压力大小和速度大小有关．过程叶子姐姐认为小雨的猜想不对，于是进行了如下实验：①如图甲，用弹簧测力计以速度v1匀速拉动木块使它沿水平木板滑动，弹簧测力计示数为F1；②如图乙，在木块上加放砝码，以速度v1重做上述实验，弹簧测力计示数为F2；③如图丙，改变拉动速度，以速度v2重做上述实验，弹簧测力计示数为F3．发现：F1＜F2=F3．说明：在接触面粗糙程度相同时，滑动摩擦力的大小与压力大小有关，与速度大小．这就证明小雨的猜想是．程序提出问题﹣﹣﹣﹣实验反驳﹣﹣得出结论．作图画出图甲中木块在水平方向上所受力的示意图．问题讨论把一个钢笔帽竖放在静止的木块上，突然向右拉动木块，发现钢笔帽倾倒（填“向右”或“向左”），这说明物体具有惯性．17．运用知识解决问题：（1）如图1，轮船由下游经过船闸驶往上游．船进入闸室后，先关闭阀门B和阀门D，再打开阀门，当闸室中水位与上游水位时，打开阀门C，船驶入上游．（2）如图2，A、B两物体叠放在水平地面上静止．请画出物体A的受力示意图．（3）如图3，轻质杠杆的OA：OB=4：1．放在水平地面上的物体甲的重力G甲=125N，底面积S甲=1×10﹣2m2．当杠杆水平平衡时，物体甲对地面的压强p甲=1×104Pa，则物体乙的重力G乙=．（请写出解题思路）专题三：电与磁（共2小题，满分14分，18题10分，19题4分）18．回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究磁场对电流的作用：过程如图，闭合开关，导体ab向右运动，说明通电导体在磁场中受到的作用．据此原理可以制成．问题讨论为使实验现象更明显，若把导体换用轻质塑料棒，实验（填“能”或“不能”）成功，因为．（2）探究电流与电压的关系：电路请将实物电路连接完整表格第3次实验中电压表的示数如图，请读出丙填在表格中．R=10Ω次数1 2 3U/V 1.2 2.0I/A 0.12 0.20 0.26结论在时，导体中的电流与导体两端的电压成正比．问题讨论为实验多次测量，若没有滑动变阻器，还可以通过来改变定值电阻两端的电压．此实验方案的不足之处是．19．运用知识解决问题：（1）工人装修电路时不细心，使火线和零线直接接通，会造成，电路中的电流过大，总开关“跳闸”．（2）请根据如图所示小磁针的指向标出电源的正、负极．（3）标有“220V，800W”的电热器，正常工作时的电流为，正常工作1.25h消耗的电能为．专题四：（共3小题，每小题2分，满分6分）20．综合问答﹣﹣家庭中的物理：小雨用电热水器将水加热．他洗完头发开窗通风时被风一吹感到凉．他看到妈妈腌的鸡蛋悬浮在盐水中．请用…（开头4个字）…（结尾4个字）将你所选的内容写出来，并用所学的知识进行解释．21．综合实验（可以配图说明）：要探究“物体所受的浮力与物体密度的关系”，请完成实验设计方案．器材弹簧测力计、体积相同的铝块、铁块和铜块、盛有水的水槽，细线．实验步骤，．分析数据，得出结论数据记录表格．22．综合作图﹣﹣家庭电路：如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．专题五：综合计算（共2小题，满分11分，23题6分，24题5分）23．如图甲所示的电路，电源电压保持不变．小灯泡L标有“4V，1.6W”字样，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V．请画出该题的各个等效电路图．求：（1）小灯泡正工作时的电阻是多少？（2）只闭合开关S、S2和S3，移动滑动变阻器R1的滑片P使电流表示数为0.5A时，R2消耗的电功率为1.25W．此时滑动变阻器R1接入电路中的阻值是多少？（3）只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I﹣U图象如图乙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围是多少？24．小雨通过如图甲所示滑轮组将水中物体匀速提升至空中，他所用拉力F与绳子自由端移动的距离s的关系图象如图乙所示．其中物体在空中匀速上升过程中滑轮组的机械效率为85%．每个滑轮等重，不计绳重、摩擦和水的阻力．求：（1）物体在空中上升1m，小雨做的功是多少？（2）每个滑轮的重力是多少？（3）物体的密度是多少？专题六：创造与探究（共3小题，第25题4分，26题3分，27题3分，满分10分）25．归纳式探究﹣﹣探究小球沿过山车轨道的运动小雨观察到游乐场的过山车可以底朝上在圆形轨道上运动，游客却不会掉下来．他想探索其中的奥秘，做了以下两个探究：（1）探究一：如图甲所示，小球由A点沿光滑轨道自由运动到B点，小球到达B点的速度v与高度h和小球质量m的关系，数据如表一．表一：实验次数h/m m/kg v2/（m2•s﹣2）1 0.2 2.0×10﹣2 4.02 0.4 2.0×10﹣28.03 0.4 3.0×10﹣28.04 0.8 2.5×10﹣216.0则小球到达B点的速度v与有关，且v2=k1．探究二：如图乙所示，小球以一定速度从B点沿光滑的竖直圆形轨道运动，恰好通过最高点C．小球在B点的速度v与轨道半径r的关系，数据如表二．实验次数r/m v2/（m2•s﹣2）1 0.15 7.52 0.30 15.03 0.45 22.5则小球在B点的速度v与轨道半径r的关系式为．（3）如图丙所示，将甲、乙两轨道组合后，小球从A点沿光滑轨道自由运动，若r=0.4m，要使小球经过B点后能恰好通过C点，则h=．26．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q 1、q 2的两个点电荷距离为r 时，它们之间的作用力F=k，其中k 为常量，当q 1和r 一定时，F 与q 2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q 1和q 2之间的作用力实际是q 1（或q 2）的电场对q 2（或q 1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F 跟它的电量q 的比值，叫做该点的电场强度，用E 表示，则E= ．如图乙所示，在距离点电荷Q 为r 的A 点放一个点电荷q ，则点电荷q 受到的电场力F= ，点电荷Q 在A 点产生的电场强度E A = ． （3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E 1和E 2，它们合成后的电场强度E 用平行四边形的对角线表示．如图丁所示，两个点电荷Q 分别放在A 、B 两点，它们在C 点产生的合电场强度为E 合．请推导证明：E 合=．27．问题解决﹣﹣制作电子拉力计： 现有如下器材：一个电压恒为12V 的电源；一个阻值为20Ω的定值电阻R 0；一个量程为0～0.6A 的电流表；一个开关；若干导线；一根长为8cm 、阻值为40Ω的均匀电阻丝R 1（它的阻值与其长度成正比）；一根轻质弹簧，一端可以固定，另一端和金属滑片P 固定在一起（P 与R 1间的摩擦不计），它的伸长量与受到的拉力关系图象如图乙所示．（1）请利用上述器材制作电子拉力计，在图甲所示方框中画出设计的电路图．（2）请推导出拉力F 与电流表示数I 的关系式，并在图丙所示的电流表表盘上标出拉力为0N ，20N ，40N 对应的刻度值．2016年山东省青岛市中考物理试卷参考答案与试题解析一、单项选择题（每小题2分，共18分，每小题只有一个正确答案）1．下列做法中，正确的是（）A．在公共场所吸烟B．在山上用放大镜会聚太阳光点燃枯草C．用拉长的橡皮筋弹射同学D．用磁铁收集散落在地上的小铁钉【考点】物理常识．【分析】结合生活常识和相关的物理知识，可对选项中的描述逐一做出判断，找出正确的做法．【解答】解：A、在公共场所吸烟，会危害自己的他人的健康，是不文明的做法，故A错误；B、在山上用放大镜会聚太阳光点燃枯草，容易引发火灾，酿成大错，故B错误；C、用拉长的橡皮筋弹射同学，容易使同学受伤，也不利于团结，属不文明行为，故C错误；D、用磁铁收集散落在地上的小铁钉，利用了磁铁的磁性，是很好的做法，故D正确．故选D．2．历史上最早测出大气压强值的科学家是（）A．托里拆利 B．阿基米德 C．牛顿 D．焦耳【考点】大气压强的测量方法．【分析】托里拆利第一次通过实验测出来大气压值，这就是著名的托里拆利实验．【解答】解：A、托里拆利第一个测出了大气压的值．故A符合题意；B、阿基米德发现了阿基米德原理．故B不符合题意；C、牛顿总结出来牛顿三定律、得出了万有引力定律．故C不符合题意；D、焦耳用实验验证了焦耳定律．故D不符合题意．故选A．3．下列实例中，属于增大压强的是（）A．坦克装有履带B．铁路的钢轨铺在枕木上C．用较大的力劈开木柴D．取出一些书的书包背起来更舒服【考点】增大压强的方法及其应用．【分析】（1）压强大小的影响因素：压力大小和受力面积大小．（2）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强．（3）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．【解答】解：A、坦克装有履带，是在压力一定时，增大受力面积减小对地面的压强，故A不符合题意．B、铁轨铺在枕木上，是压力一定时，增大受力面积减小对路基的压强，保护路基，故B不符合题意．C、用较大的力劈开木柴，是在受力面积一定时通过增大压力来增大对木柴的压强，故C符合题意．D、取出一些书的书包背起来更舒服，是在受力面积一定时通过减小压力来减小对肩膀的压强，故D不符合题意．故选C．4．下列图象中，正确的是（）A．匀速直线运动B．非晶体的凝固C．晶体的熔化D．重力与质量的关系【考点】熔化和凝固的温度—时间图象；晶体的熔化和凝固图像；匀速直线运动；重力．【分析】分析图象，确定图象反应的物理量间的关系，然后根据图象反应的物理量间的关系作出判断．【解答】解：A、由图象可知，纵坐标表示路程，横坐标表示时间，路程不随时间变化，说明物体处于静止状态，不是匀速直线运动，故A错误；B、图中温度随时间的变化而降低，其中有一段温度不变，说明这是晶体的凝固图象，故B 错误；C、图中温度与时间成正比，说明随着加热，物体温度升高，不是晶体的熔化图象，故C错误；D、图中是一条过原点的斜向上的直线，表示重力与质量成正比，故D正确．故选D．5．下列作图中，错误的是（）A．动力F1的力臂B．静止物体的受力分析C．平面镜成像D．磁体的磁场【考点】力臂的画法；力的示意图；平面镜成像的相关作图；磁感线及其特点．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．6．下列由日常生活联想到的物理知识中，正确的是（）A．雪橇从山坡上滑下越来越快，是因为它的动能转化为重力势能B．打开放有樟脑丸的箱子闻到樟脑气味，是因为发生了扩散现象C．窗外有风时窗帘飘到窗外，是因为流体中流速大的位置压强大D．放在桌面上的书处于静止状态，是因为书受到的重力和书对桌面的压力相互平衡【考点】动能和势能的转化与守恒；平衡力的辨别；流体压强与流速的关系；扩散现象．【分析】（1）通过运动员质量、速度、所处高度的变化来分析其动能和重力势能的变化．（2）分子在永不停息的做无规则的运动；（3）对于流体来说，流速大，压强小；（4）据二力平衡的条件：等大、反向、共线、共物来确定选项是否正确．【解答】解：A、运动员在从高处滑下的过程中，因为他所处的高度降低，所以他的重力势能减小，转化为动能，速度越来越快，故A错误；B、打开放有樟脑丸的箱子闻到樟脑气味，这是分子运动的结果，即是因为发生了扩散现象，故B正确；C、窗外有风时窗帘飘到窗外，是因为窗外流速大，压强小，屋内空气流速小，压强大，所以窗帘向外飘，故C错误；D、在桌面上的书处于静止状态，是因为书受到的重力和桌面对书的支持力相互平衡，故D 错误；故选B．7．假如小雨乘坐“蛟龙号”潜水器下潜到水下3000m深处，下列说法错误的是（）A．小雨可以用电灯照明B．潜水器下潜过程中受到的液体压强逐渐增大C．小雨可以用干冰冷藏食物D．潜水器上浮过程中受到的浮力逐渐增大【考点】液体的压强的特点；生活中的升华现象；阿基米德原理．【分析】（1）潜水器自身配有专门的发电系统；（2）液体的压强与液体的密度和深度有关，在液体密度一定时，深度越大，液体压强越大，即p=ρ液gh；（3）干冰用作冷藏食物，是利用了干冰升华时吸热的性质；（4）浮力大小与液体的密度和物体排开液体的体积有关，计算公式为F浮=ρ液gV排．【解答】解：A、潜水器自身配有专门的发电系统，小雨可以用电灯照明．故A正确；B、海水的密度一定，潜水器下潜过程中，所处的深度不断增加，根据p=ρ液gh可知，受到的液体压强逐渐增大．故B正确；C、干冰用作冷藏食物，是利用了干冰升华时吸热的性质，此性质在水下不会受到影响，所以小雨可以用干冰冷藏食物．故C正确；D、海水的密度一定，潜水器上浮至露出水面之前，排开海水的体积不变，根据F浮=ρ液gV排可知，浮力不变，在露出水面继续上浮的过程中排开海水的体积不断变小，根据F浮=ρ液gV排可知，受到的浮力逐渐变小，所以，潜水器上浮过程中浮力先不变后变小．故D错误．故选D．8．通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110Ω D．220Ω【考点】焦耳定律的计算公式及其应用．【分析】知道通过电阻丝的电流和通电1min产生的热量，根据Q=I2Rt求出电阻丝的电阻．【解答】解：由Q=I2Rt可得，电阻丝的阻值：R===110Ω．故选C．9．下列运用科学方法的实例中，正确的是（）A．由功率的定义得出其定义式，运用了等效法B．研究固体的微观结构时，把分子比作座位上的同学，运用了拟人类比法C．由于重力方向竖直向下，重物下落时会砸伤人，据此制成重垂线，运用了缺点列举法D．研究牛顿第一定律时，在斜面小车实验基础上，通过理想化推理得到结论，运用了模型法【考点】物理学方法．【分析】首先对选项中的每个探究过程或研究方法进行分析，明确采用的具体方法，然后确定符合题意的选项．【解答】解：A、由功率的定义得出其定义式，即利用了比值法定义的，故A错误；B、研究固体的微观结构时，把分子比作座位上的同学，运用了拟人类比法，故B正确；C、由于重力方向竖直向下，重物下落时会砸伤人，据此制成重垂线，运用了缺点利用法，故C错误；D、研究牛顿第一定律时，在斜面小车实验基础上，通过理想化推理得到结论，这是利用的科学推理法，故D错误；故选B．二、不定项选择题（每小题3分，共12分，每小题至少有一个选项是正确的，全部选对的得3分，漏选得1分，不选或选错的得0分）10．下列关于物理概念的说法中正确的是（）A．声音的响度与发声体的振动快慢无关B．并联电路的总电阻的倒数等于各并联电阻和的倒数C．闭合电路的一部分导体在磁场中运动时，导体中一定产生电流D．一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高温度的乘积之比，叫做该物质的比热容【考点】响度与振幅的关系；产生感应电流的条件；比热容的概念；电阻的并联．【分析】（1）响度跟振幅、距声源的远近有关．（2）根据并联总电阻的倒数等于各支路电阻倒数之和进行分析；（3）感应电流产生的条件：闭合电路的一部分导体做切割磁感线运动．（4）比热容是物质的一种特性，质量是1千克的某种物质，温度升高（或降低）1℃所吸收（或放出）的热量为该物体的比热容．【解答】解：A、声音的响度与发声体的振幅有关，声音的音调跟声源振动的频率有关．故A正确；B、因为并联电路总电阻的倒数等于各支路电阻倒数之和，故B错误；C、闭合电路的一部分导体在磁场中运动时，不一定产生感应电流，只有切割磁感线运动时，能产生感应电流．故C错误；D、质量是1千克的某种物质，温度升高（或降低）1℃所吸收（或放出）的热量为该物体的比热容，故D错误．故选A．11．下列知识结构中，正确的是（）A ．B ．C ．D ．【考点】力与运动的关系；凸透镜成像规律及其探究实验；物体内能的改变；电路的基本连接方式．【分析】（1）根据力与运动的关系分析判断；（2）依据串并联电路特点分析判断；（3）据做功和热传递改变内能的方式上分析即可判断；（4）据凸透镜成像规律分析即可判断．【解答】解：A 、根据力与运动关系可知当物体受力受平衡力作用或不受力时，物体处于静止或匀速直线运动状态，其运动状态不变；受非平衡力时，其运动状态改变，故A 错误； B 、串联电路电流只有一条路径，无节点，用电器相互影响；并联电路电流路径有多条，有节点，用电器之间互不影响，故B 正确；C 、做功改变内能的实质内能与其他形式能的转化，热传递改变内能的实质是能量的转移，故C 正确；D 、凸透镜成像规律中当2f ＞u ＞f 时，成倒立放大实像，故D 错误；故选：BC ．12．如图，薄壁容器的底面积为S ，物体A 的体积为V ，轻质弹簧的一端固定在容器底部，另一端与A 连接．当容器中的水深为h 时，弹簧的长度恰好等于原长，物体A 有一半的体积浸在水中．下列判断错误的是（ ）A ．水对容器底部的压力F=ρ水ghSB ．物体A 的密度ρA 的求解思路是ρA =→m A =→G A =F 浮→F 浮=ρ水gV 排→V 排=VC ．若在A 上加放重为G B 的物体B ，A 恰好浸没．此时弹簧对A 的支持力F N =G A +G B ﹣F 浮=F 浮+G B ﹣ρ水gV=ρ水gV+G B ﹣ρ水gV=G B ﹣ρ水gVD ．若向容器中缓慢加水直到A 完全浸没V 排↑→F 浮↑=ρ水gV 排→弹簧对A 的拉力F ↓=m A g ﹣F 浮【考点】压力及重力与压力的区别；阿基米德原理；浮力大小的计算．。

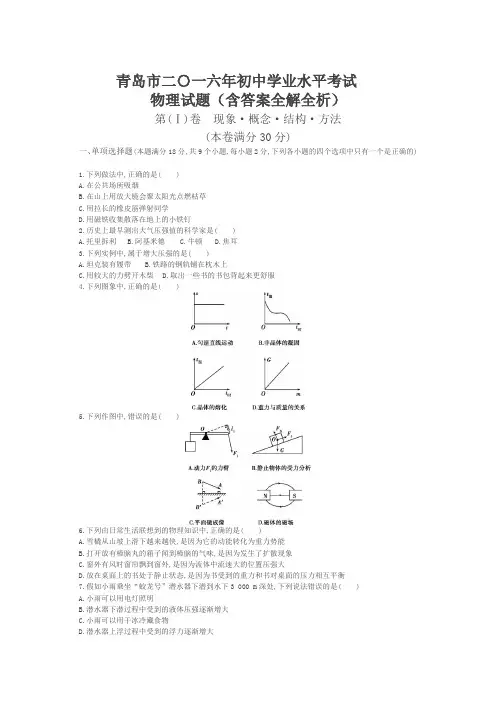

青岛市二〇一六年初中学业水平考试物理试题（含答案全解全析）第(Ⅰ)卷现象·概念·结构·方法(本卷满分30分)一、单项选择题(本题满分18分,共9个小题,每小题2分,下列各小题的四个选项中只有一个是正确的)1.下列做法中,正确的是( )A.在公共场所吸烟B.在山上用放大镜会聚太阳光点燃枯草C.用拉长的橡皮筋弹射同学D.用磁铁收集散落在地上的小铁钉2.历史上最早测出大气压强值的科学家是( )A.托里拆利B.阿基米德C.牛顿D.焦耳3.下列实例中,属于增大压强的是( )A.坦克装有履带B.铁路的钢轨铺在枕木上C.用较大的力劈开木柴D.取出一些书的书包背起来更舒服4.下列图象中,正确的是( )5.下列作图中,错误的是( )6.下列由日常生活联想到的物理知识中,正确的是( )A.雪橇从山坡上滑下越来越快,是因为它的动能转化为重力势能B.打开放有樟脑丸的箱子闻到樟脑的气味,是因为发生了扩散现象C.窗外有风时窗帘飘到窗外,是因为流体中流速大的位置压强大D.放在桌面上的书处于静止状态,是因为书受到的重力和书对桌面的压力相互平衡7.假如小雨乘坐“蛟龙号”潜水器下潜到水下3 000 m深处,下列说法错误的是( )A.小雨可以用电灯照明B.潜水器下潜过程中受到的液体压强逐渐增大C.小雨可以用干冰冷藏食物D.潜水器上浮过程中受到的浮力逐渐增大8.通过一根电阻丝的电流为2 A,通电1 min 产生了2.64×104J 的热量,它的电阻是( ) A.66 Ω B.6 600 Ω C.110 Ω D.220 Ω 9.下列运用科学方法的实例中,正确的是( ) A.由功率的定义得出其定义式,运用了等效法B.研究固体的微观结构时,把分子比作座位上的同学,运用了拟人类比法C.由于重力方向竖直向下,重物下落时会砸伤人,据此制成重垂线,运用了缺点列举法D.研究牛顿第一定律时,在斜面小车实验基础上,通过理想化推理得到结论,运用了模型法二、不定项选择题(本题满分12分,共4个小题,每小题中至少有一个选项是正确的。

:2016年青岛中考物理试题-中考总结：话题作文与学期梳理课程特色:以写作问题为纲，以解决中高考语文写作问题和讲授踩分词为主，每节课仍会讲解2—3篇阅读题，作为对应练习和提高。

学习时，要求学生熟记理解每一讲的”地图内容”，以便考试时融会运用。

适合学员想扎实写作基础，稳固提高作文水平的初中生赠送《中学语文知识地图—中学必考文学常识一本通》第十五章：学期课程融汇与升华课程特色:以解决阅读问题为纲，融会踩分词和阅读答题要求，进行专题训练，侧重点分为两个方面，一是结合《中学语文知识地图踩分词》进行阅读答题运用，二是答题结构与题型，每节课中以阅读概括能力、理解表述能力、判定分析能力和鉴赏能力题为引导进行学习。

适合学员现代文阅读答题技巧掌握不够全面，想稳固提高的初中生赠送《中学语文知识地图—中学文言文必考140字》课程特色:全面地检测与分析学生考试丢分的问题，让学生清楚自己问题在哪，并且怎样改，通过思维训练，加以解决，重点教会学生如何凭借一张知识地图，去解决所有的语文阅读写作问题。

适合学员想夯实语文基础知识，成绩稳步提高的初中生赠送《学生优秀作品及点评指导（2.0版）》第八章：以小见大与虚实相应课程特色:对考场三大作文类型悉数讲解，针对考场作文，黄保余老师现场充精彩点评得失。

适合学员作文写作水平寻求短期突破的初中生赠送《中学考场作文训练营》（图书）第八章：以小见大与虚实相应课程特色:对考场三大作文类型悉数讲解，针对考场作文，黄保余老师现场充精彩点评得失。

适合学员作文写作水平寻求短期突破的初中生赠送《中学考场作文训练营》（图书）课程特色:针对小学阶段学生最应该掌握的三种阅读考试能力进行讲解。

该课程两个重心：一是各类题型答题方法和技巧的分析，特别是易错点的点评；另一个方面是对概括能力、理解能力，表述能力的训练。

适合学员阅读能力迅速提升的5—7级学生赠送《语文阅读得高分策略与技巧》（小学版）课程特色:针对小学阶段学生最应该掌握的三种阅读考试能力进行讲解。

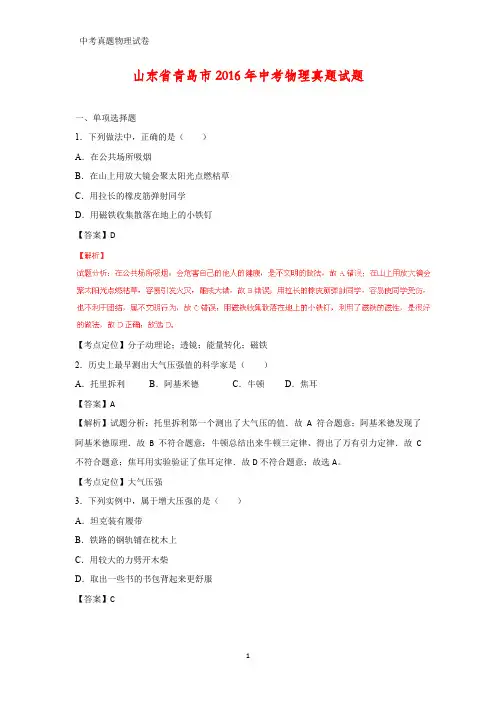

山东省青岛市2016年中考物理真题试题一、单项选择题1．下列做法中，正确的是（）A．在公共场所吸烟B．在山上用放大镜会聚太阳光点燃枯草C．用拉长的橡皮筋弹射同学D．用磁铁收集散落在地上的小铁钉【答案】D【考点定位】分子动理论；透镜；能量转化；磁铁2．历史上最早测出大气压强值的科学家是（）A．托里拆利B．阿基米德C．牛顿D．焦耳【答案】A【解析】试题分析：托里拆利第一个测出了大气压的值．故A符合题意；阿基米德发现了阿基米德原理．故B不符合题意；牛顿总结出来牛顿三定律、得出了万有引力定律．故C 不符合题意；焦耳用实验验证了焦耳定律．故D不符合题意；故选A。

【考点定位】大气压强3．下列实例中，属于增大压强的是（）A．坦克装有履带B．铁路的钢轨铺在枕木上C．用较大的力劈开木柴D．取出一些书的书包背起来更舒服【答案】C【解析】试题分析：坦克装有履带，是在压力一定时，增大受力面积减小对地面的压强，故A不符合题意；铁轨铺在枕木上，是压力一定时，增大受力面积减小对路基的压强，保护路基，故B不符合题意；用较大的力劈开木柴，是在受力面积一定时通过增大压力来增大对木柴的压强，故C符合题意；取出一些书的书包背起来更舒服，是在受力面积一定时通过减小压力来减小对肩膀的压强，故D不符合题意；故选C。

【考点定位】压力和压强4．下列图象中，正确的是（）A．匀速直线运动B．非晶体的凝固C．晶体的熔化D．重力与质量的关系【答案】D【解析】【考点定位】物理图像问题5．下列作图中，错误的是（）A．动力F1的力臂B．静止物体的受力分析C．平面镜成像D．磁体的磁场【答案】A【解析】试题分析：反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，故A错；静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；在磁体外部，磁感线从N极出，回到S极，故D正确；故选A。

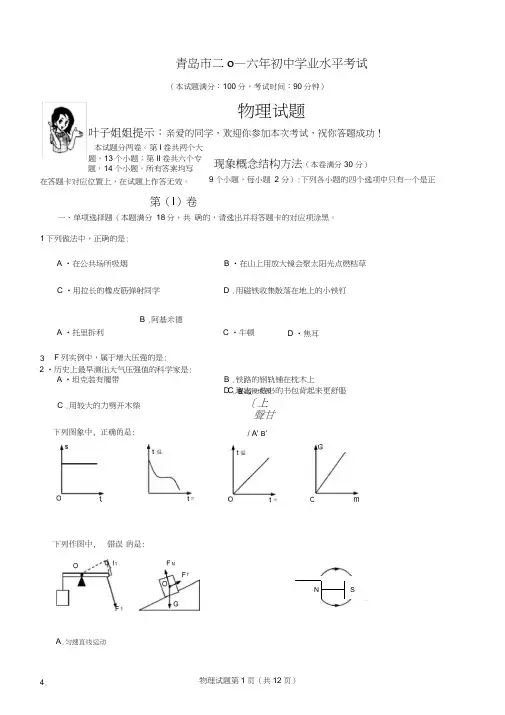

青岛市二o —六年初中学业水平考试物理试题叶子姐姐提示：亲爱的同学，欢迎你参加本次考试，祝你答题成功！本试题分两卷。

第I 卷共两个大题，13个小题；第II 卷共六个专题，14个小题。

所有答案均写在答题卡对应位置上，在试题上作答无效。

第（I ）卷一、单项选择题（本题满分 18分，共 确的，请选出并将答题卡的对应项涂黑。

1下列做法中，正确的是:2 •历史上最早测出大气压强值的科学家是:A •在公共场所吸烟B •在山上用放大镜会聚太阳光点燃枯草C •用拉长的橡皮筋弹射同学D .用磁铁收集散落在地上的小铁钉（本试题满分：100分，考试时间：90分钟）现象概念结构方法（本卷满分30 分）9个小题，每小题 2 分）:下列各小题的四个选项中只有一个是正3. A •托里拆利B .阿基米德C •牛顿D •焦耳F 列实例中，属于增大压强的是: A •坦克装有履带B .铁路的钢轨铺在枕木上C .用较大的力劈开木柴D .取出一些书的书包背起来更舒服 B - A［上聲甘/ A' B 'NSC .平面镜成像 A .匀速直线运动6．下列由日常生活联想到的物理知识中，正确的是：A ．雪橇从山坡上滑下越来越快，是因为它的动能转化为重力势能B •打开放有樟脑丸的箱子闻到樟脑的气味，是因为发生了扩散现象C •窗外有风时窗帘飘到窗外，是因为流体中流速大的位置压强大D •放在桌面上的书处于静止状态，是因为书受到的重力和书对桌面的压力相互平衡7 •假如小雨乘坐“蛟龙号”潜水器下潜到水下3000m深处，下列说法错误的是：A •小雨可以用电灯照明B •潜水器下潜过程中受到的液体压强逐渐增大C •小雨可以用干冰冷藏食物D •潜水器上浮过程中受到的浮力逐渐增大&通过一根电阻丝的电流为2A，通电1min产生了2.64 K04J的热量，它的电阻是：A• 66Q B. 6600Q C. 110Q D• 220Q9 •下列运用科学方法的实例中，正确的是：A •由功率的定义得出其定义式，运用了等效法B •研究固体的微观结构时，把分子比作座位上的同学，运用了拟人类比法C •由于重力方向竖直向下，重物下落时会砸伤人，据此制成重垂线，运用了缺点列举法D •研究牛顿第一定律时，在斜面小车实验基础上，通过理想化推理得到结论，运用了模型法二、不定项选择题（本题满分12分，共4个小题）：每小题中至少有一个选项是正确的，请选出并将答题卡的对应项涂黑（每小题全选对得3分，漏选得1分，错选或不选得0分）。

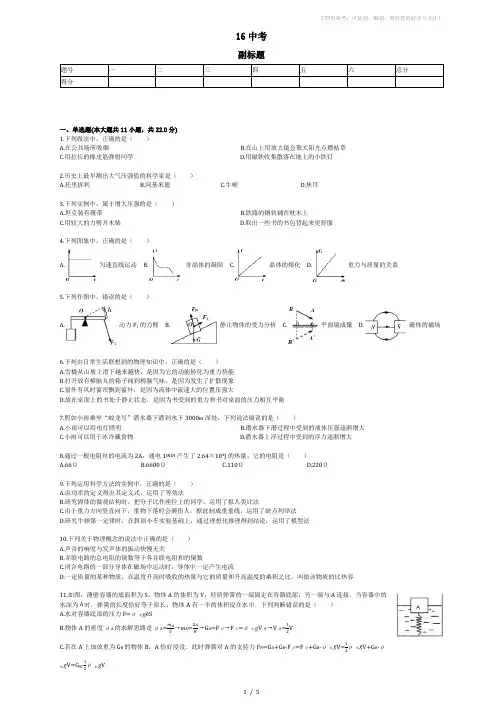

16中考副标题题号 一 二 三 四 五 六 总分 得分一、单选题(本大题共11小题，共22.0分) 1.下列做法中，正确的是（ ）A.在公共场所吸烟B.在山上用放大镜会聚太阳光点燃枯草C.用拉长的橡皮筋弹射同学D.用磁铁收集散落在地上的小铁钉2.历史上最早测出大气压强值的科学家是（ ）A.托里拆利B.阿基米德C.牛顿D.焦耳3.下列实例中，属于增大压强的是（ ） A.坦克装有履带 B.铁路的钢轨铺在枕木上C.用较大的力劈开木柴D.取出一些书的书包背起来更舒服4.下列图象中，正确的是（ ）A. 匀速直线运动B. 非晶体的凝固C. 晶体的熔化D. 重力与质量的关系5.下列作图中，错误的是（ ）A. 动力F 1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场6.下列由日常生活联想到的物理知识中，正确的是（ ）A.雪橇从山坡上滑下越来越快，是因为它的动能转化为重力势能B.打开放有樟脑丸的箱子闻到樟脑气味，是因为发生了扩散现象C.窗外有风时窗帘飘到窗外，是因为流体中流速大的位置压强大D.放在桌面上的书处于静止状态，是因为书受到的重力和书对桌面的压力相互平衡7.假如小雨乘坐“蛟龙号”潜水器下潜到水下3000m 深处，下列说法错误的是（ ）A.小雨可以用电灯照明B.潜水器下潜过程中受到的液体压强逐渐增大C.小雨可以用干冰冷藏食物D.潜水器上浮过程中受到的浮力逐渐增大8.通过一根电阻丝的电流为2A ，通电1min 产生了2.64×104J 的热量，它的电阻是（ ）A.66ΩB.6600ΩC.110ΩD.220Ω9.下列运用科学方法的实例中，正确的是（ ） A.由功率的定义得出其定义式，运用了等效法B.研究固体的微观结构时，把分子比作座位上的同学，运用了拟人类比法C.由于重力方向竖直向下，重物下落时会砸伤人，据此制成重垂线，运用了缺点列举法D.研究牛顿第一定律时，在斜面小车实验基础上，通过理想化推理得到结论，运用了模型法10.下列关于物理概念的说法中正确的是（ ） A.声音的响度与发声体的振动快慢无关B.并联电路的总电阻的倒数等于各并联电阻和的倒数C.闭合电路的一部分导体在磁场中运动时，导体中一定产生电流D.一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高温度的乘积之比，叫做该物质的比热容11.如图，薄壁容器的底面积为S ，物体A 的体积为V ，轻质弹簧的一端固定在容器底部，另一端与A 连接．当容器中的水深为h 时，弹簧的长度恰好等于原长，物体A 有一半的体积浸在水中．下列判断错误的是（ ） A.水对容器底部的压力F=ρ水gh SB.物体A 的密度ρA 的求解思路是ρA =m A V →m A =G A g →G A =F 浮→F 浮=ρ水g V 排→V 排=12VC.若在A 上加放重为G B 的物体B ，A 恰好浸没．此时弹簧对A 的支持力F N =G A +G B -F 浮=F 浮+G B -ρ水g V=12ρ水g V+G B -ρ水g V=G B -12ρ水g VD.若向容器中缓慢加水直到A完全浸没V排↑→F浮↑=ρ水g V排→弹簧对A的拉力F↓=m A g-F浮二、多选题(本大题共2小题，共6.0分)12.下列知识结构中，正确的是（）A. B. C. D.13.根据表格中数据，下列说法正确的是（）表一物质密度/（kg•m3）长1m，横截面积1mm2的导线在20℃时的电阻值/Ω铜8.9×1030.017铁7.9×1030.096铝 2.7×1030.027表二车型在平直高速公路上安全行驶的最高速度/（km•h1）夏利100捷达120桑塔纳120A.将体积相同的铁块和铜块分别放在已调好的天平左、右托盘中，指针偏向分度盘右侧B.匀速提升体积相同的铁块和铝块，拉力所做的功W与提升高度h的关系图象如图，则图线a表示的是铁块C.横截面积相同的铜线和铝线，在电阻相等时铝线较长D.在平直高速公路上，夏利和捷达轿车按照表二中的速度匀速行驶相同的时间，若牵引力的功率之比为2：3，则牵引力之比为4：5三、实验探究题(本大题共6小题，共36.0分)14.回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究水沸腾时温度变化的特点：表格时间/min01234567温度/℃9092949698989898结论水沸腾过程中，不断吸热，温度保持______ ℃不变．方法实验中通过______ 来说明水吸收热量的多少，运用的科学方法是转换法．问题再增加烧杯、红墨水和滴管，可验证“热运动和温度的关系”；分别在质量相等的30℃、50℃、80℃的水中滴入等量红墨水，观察水的颜色变化快慢．设计记录表格：实验次数123（2）探究光的反射定律：过程方法如图，让一束光贴着纸板沿EO射到O点，把纸板NOF向后折，在NOF面上______ （填“能”或“不能”）观察到反射光线．这说明：在反射现象中，反射光线、入射光线和法线在______ ．运用的科学方法是______ 法．问题结论如图，a、b是两只相同的蜡烛，当b与a的像完全重合时，移去b换上光屏，光屏上观察不到像，说明a的像是______ （填“实像”或“虚像”）．15.回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究密度概念的建构：表格图象铝块m/g V/cm3127.010240.515381.030请利用表格中的数据，用描点法画出铝块的m-V图象结论同种物质的质量与体积的比值是______ 的．问题讨论小雨用天平和量筒测量饮料的密度，运用的科学方法是______ 法．他的实验步骤如下：①用天平测出空烧杯的质量m0；②用量筒测出饮料的体积V；③把饮料从量筒倒入空烧杯，测出烧杯和饮料的总质量m1；④代入公式ρ=mV= ______ 求出饮料的密度．测出的饮料密度值比真实值______ （填“偏大”或“偏小”）．（2）探究影响滑动摩擦力大小的因素：猜想小雨猜想：在接触面粗糙程度相同时，滑动摩擦力的大小与压力大小和速度大小有关．过程叶子姐姐认为小雨的猜想不对，于是进行了如下实验：①如图甲，用弹簧测力计以速度v1匀速拉动木块使它沿水平木板滑动，弹簧测力计示数为F1；②如图乙，在木块上加放砝码，以速度v1重做上述实验，弹簧测力计示数为F2；③如图丙，改变拉动速度，以速度v2重做上述实验，弹簧测力计示数为F3．发现：F1＜F2=F3．说明：在接触面粗糙程度相同时，滑动摩擦力的大小与压力大小有关，与速度大小______ ．这就证明小雨的猜想是______ ．程序提出问题-- ______ --实验反驳--得出结论．作图画出图甲中木块在水平方向上所受力的示意图．问题讨论把一个钢笔帽竖放在静止的木块上，突然向右拉动木块，发现钢笔帽______ 倾倒（填“向右”或“向左”），这说明物体具有惯性．16.回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：（1）探究磁场对电流的作用：过程如图，闭合开关，导体ab向右运动，说明通电导体在磁场中受到______ 的作用．据此原理可以制成______ ．问题讨论为使实验现象更明显，若把导体换用轻质塑料棒，实验______ （填“能”或“不能”）成功，因为______ ．（2）探究电流与电压的关系：电路请将实物电路连接完整表格第3次实验中电压表的示数如图，请读出丙填在表格中．R=10Ω次数123U/V1.2 2.0I/A0.120.200.26结论在______ 时，导体中的电流与导体两端的电压成正比．问题讨论为实验多次测量，若没有滑动变阻器，还可以通过______ 来改变定值电阻两端的电压．此实验方案的不足之处是______ ．17.综合实验（可以配图说明）：要探究“物体所受的浮力与物体密度的关系”，请完成实验设计方案．器材弹簧测力计、体积相同的铝块、铁块和铜块、盛有水的水槽，细线．实验步骤______ ，______ ．分析数据，得出结论数据记录表格____________ ．18.归纳式探究--探究小球沿过山车轨道的运动小雨观察到游乐场的过山车可以底朝上在圆形轨道上运动，游客却不会掉下来．他想探索其中的奥秘，做了以下两个探究：（1）探究一：如图甲所示，小球由A点沿光滑轨道自由运动到B点，小球到达B点的速度v与高度h和小球质量m的关系，数据如表一．表一：实验次数h/m m/kg v2/（m2•s-2）10.2 2.0×10-2 4.020.4 2.0×10-28.030.4 3.0×10-28.040.8 2.5×10-216.0则小球到达B点的速度v与______ 有关，且v2=k1 ______ ．探究二：如图乙所示，小球以一定速度从B点沿光滑的竖直圆形轨道运动，恰好通过最高点C．小球在B点的速度v与轨道半径r的关系，数据如表二．实验次数r/m v2/（m2•s-2）10.157.520.3015.030.4522.5则小球在B点的速度v与轨道半径r的关系式为______ ．（3）如图丙所示，将甲、乙两轨道组合后，小球从A点沿光滑轨道自由运动，若r=0.4m，要使小球经过B点后能恰好通过C点，则h= ______ ．19.演绎式探究---探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k q1q2r2，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线______ 来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ______ ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ______ ，点电荷Q在A点产生的电场强度E A=______ ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=√2kQη2．四、作图题(本大题共1小题，共5.0分)20.综合作图--家庭电路：如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．五、计算题(本大题共5小题，共40.0分)21.运用知识解决问题：（1）叉鱼时要瞄准鱼的下方，因为水中的鱼反射的光在水面发生折射，折射光线______ 法线，人逆着折射光线看到水中鱼的虚像在其______ （填“上方”或“下方”）．（2）请画出图1中经透镜折射后的光线．（3）如图2是200g冰的熔化图象，它在CD段吸收的热量是多少？（请写出计算过程）22.运用知识解决问题：（1）如图1，轮船由下游经过船闸驶往上游．船进入闸室后，先关闭阀门B和阀门D，再打开阀门______ ，当闸室中水位与上游水位______ 时，打开阀门C，船驶入上游．（2）如图2，A、B两物体叠放在水平地面上静止．请画出物体A的受力示意图．（3）如图3，轻质杠杆的OA：OB=4：1．放在水平地面上的物体甲的重力G甲=125N，底面积S甲=1×10-2m2．当杠杆水平平衡时，物体甲对地面的压强p甲=1×104P a，则物体乙的重力G乙= ______ ．（请写出解题思路）23.如图甲所示的电路，电源电压保持不变．小灯泡L标有“4V，1.6W”字样，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V．请画出该题的各个等效电路图．求：（1）小灯泡正工作时的电阻是多少？（2）只闭合开关S、S2和S3，移动滑动变阻器R1的滑片P使电流表示数为0.5A时，R2消耗的电功率为1.25W．此时滑动变阻器R1接入电路中的阻值是多少？（3）只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I-U图象如图乙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围是多少？24.小雨通过如图甲所示滑轮组将水中物体匀速提升至空中，他所用拉力F与绳子自由端移动的距离s的关系图象如图乙所示．其中物体在空中匀速上升过程中滑轮组的机械效率为85%．每个滑轮等重，不计绳重、摩擦和水的阻力．求：（1）物体在空中上升1m，小雨做的功是多少？（2）每个滑轮的重力是多少？（3）物体的密度是多少？25.问题解决--整理电子拉力计：现有如下器材：一个电压恒为12V的电源；一个阻值为20Ω的定值电阻R0；一个量程为0～0.6A的电流表；一个开关；若干导线；一根长为8cm、阻值为40Ω的均匀电阻丝R1（它的阻值与其长度成正比）；一根轻质弹簧，一端可以固定，另一端和金属滑片P固定在一起（P与R1间的摩擦不计），它的伸长量与受到的拉力关系图象如图乙所示．（1）请利用上述器材整理电子拉力计，在图甲所示方框中画出设计的电路图．（2）请推导出拉力F与电流表示数I的关系式，并在图丙所示的电流表表盘上标出拉力为0N，20N，40N对应的刻度值．六、综合题(本大题共2小题，共20.0分)26.运用知识解决问题：（1）工人装修电路时不细心，使火线和零线直接接通，会造成______ ，电路中的电流过大，总开关“跳闸”．（2）请根据如图所示小磁针的指向标出电源的正、负极．（3）标有“220V，800W”的电热器，正常工作时的电流为______ ，正常工作1.25h消耗的电能为______ ．27.综合问答--家庭中的物理：小雨用电热水器将水加热．他洗完头发开窗通风时被风一吹感到凉．他看到妈妈腌的鸡蛋悬浮在盐水中．请用…（开头4个字）…（结尾4个字）将你所选的内容写出来，并用所学的知识进行解释．。
