LandMark综合解释软件功能简介一、概述Landmark综合解释软件（2003）除了对原有模块进行改进，提高一体化、自动化程度外，还推出了很多的新模块，帮助解释员更快更好的识别油气藏，这些技术对勘探开发研究有着重要的意义。
OpenWorks 是Landmark软件一体化的数据平台，所有应用程序产生的各类数据均存储于OpenWorks数据库中，形成了一个统一的数据体，使得各个应用程序之间都可以很方便地进行数据交换。
为了使Landmark软件一体化功能更加完善，OpenWorks 2003提供了统一的时-深转换工具。
在勘探开发应用软件的发展和使用历程中，Landmark公司的应用软件一体化的数据管理结构及管理工具，一直是整个勘探开发领域的领头羊。
覆盖整个勘探开发研究过程中各种数据类型的一体化的数据模型，是集中数据管理、多学科数据共享的基础；丰富、全面、灵活的数据加载、输出和管理工具，为数据管理者提供了高效率的、全面的数据加载能力和数据质量控制手段；基于web技术的数据和查询工具，为各层次的管理者和技术人员提供了简单实用的数据浏览和查询手段。
二、软件功能简介1．SynTool 2003（合成地震记录制作）SynTool是一体化的层位标定工具，用以将地质分层、岩性与地震数据精确地联结起来，它提供了建立精确的合成地震记录所需的特征参数，并提供了强大的曲线编辑处理功能来帮助用户校正测井曲线和解决井眼问题。
特有的厚度编辑器和层段编辑器可帮助用户预测远离井的地方构造与油藏属性的变化。
还可以从井旁地震道计算地震子波，并对提取的子波在相位和时间延迟上进行处理，最后显示和应用它，推导出准确的合成地震记录，进行储层标定。
2．SeisWorks 2003（2D/3D地震资料解释）SeisWorks是2D/3D地震解释与分析领域的工业技术领导者，拥有强大的层位、断层解释及图分析功能。
它的多测网合并能力允许用户轻松地将三维工区与二维工区结合起来，并可合并多个三维工区，而无需进行数据的重新格式化与数据的重新加载。
Landmark中文操作手册目录第一章数据库建立‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 第二章井数据加载‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4 第三章地震工区建立‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥17 第四章制作合成地震记录‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥23 第五章相干体的制作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33 第六章层位解释‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥39 第七章层位与断层数据输出‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥43 第八章属性提取‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥46 第九章时深转换‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥50 第十章ZmapPlus 地质绘图模块‥‥‥‥‥‥‥‥‥‥‥‥‥54 补充边缘检测、倾角和层位计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥72第一章建立oracle数据库思路：oracle数据库的建立是为了在硬盘中开辟空间，为加suvery、断层、井数据提供基础。
1、Openworks2003 Command Menu(以下简称OW)——project create（图1－1）图1－1图1－2project create——Project name（数据库名）：shengcai（图1－2）project create——Cartographic Reference——List——Beijing Causs 21Measurement system——SPE Preferred Metric数据空间大小——Medium参数选取完毕，然后Apply，等几分钟就可产生一个数据库（图1－3、4、5）。
图1－3图1－4图1－5第二章数据加载一、加载井数据思路：井数据的加载主要分三个部分：井位的加载、测井曲线的加载，分层数据的加载，其重点在于格式文件的编辑。
1、井位的加载（1）编辑井位文件：well.datwell name x y depth（1）输入井位：Command Menu—Data—Import—ASCII Well Loader①输入文件名：file:home/ow2003/well.dat（图2-1）图2-1（2）编辑格式文件ASCII Loader ——edit—format（图2-1）ASCII format edit——format—new（图2-2）在数据文件处输入井文件的目录及文件名home/ow2003/well.dat，在格式文件中输入格式文件的要存的目录及文件名/aa.wdl，然后OK（图2-3）,会出现数据well.dat的窗口（图2-5）。

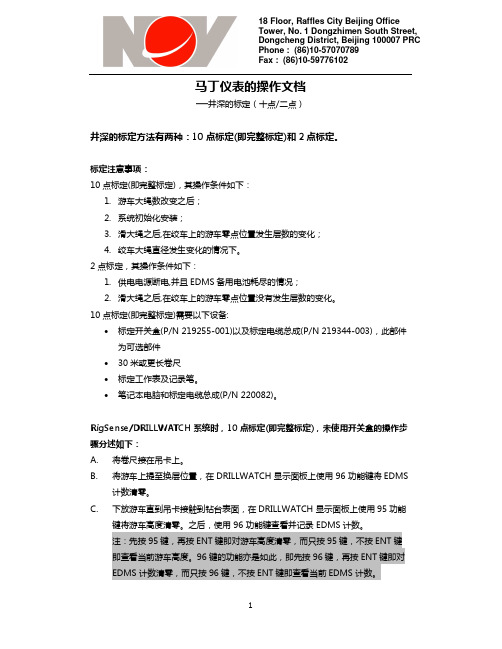

马丁仪表的操作文档──井深的标定（十点/二点）井深的标定方法有两种：10点标定(即完整标定)和2点标定。
