水电站毕业设计开题报告终审稿

水电站设计开题报告一、研究背景和目的1.1 研究背景水电站作为一种可再生能源的利用方式，对于解决能源短缺和减少环境污染具有重要意义。

随着社会的发展和能源需求的增加，水电站的规模和数量不断增加，对于水电站的设计和建设提出了更高的要求。

因此，对水电站设计进行研究具有重要的理论和现实意义。

1.2 研究目的本文旨在通过对水电站设计的研究，探讨建设高效、可持续的水电站的方法和技术，提高水电站的发电效率和运行安全性。

二、研究内容和方法2.1 研究内容本文将重点研究以下内容：•水电站的选址和布局优化；•水电站的水利工程设计；•水电站的电力工程设计；•水电站的环境影响评价。

2.2 研究方法本文将采用以下方法开展研究：•文献综述方法，对已有的水电站设计相关文献进行综合整理和归纳，总结当前研究现状和问题；•数值模拟方法，通过建立水电站的数值模型，分析其设计参数对发电效率的影响，并进行优化；•数据分析方法，收集相关数据，通过统计分析方法，评估水电站的运行状况和效益；•实地调查方法，对已建成的水电站进行实地采集数据和情况调查，验证研究成果的可行性。

三、研究进度计划和预期结果3.1 研究进度计划本文的研究进度计划如下：•第一阶段：文献综述和理论研究，完成对水电站设计相关文献的综合整理和归纳，明确研究方向和目标。

•第二阶段：数值模拟和实验研究，建立水电站数值模型，分析设计参数对发电效率的影响，并进行优化。

•第三阶段：数据分析和实地调查，收集相关数据，使用统计分析方法评估水电站运行状况和效益，对已建成的水电站进行实地调查。

•第四阶段：总结研究成果，撰写研究论文，进行成果检验和展示。

3.2 预期结果本文预期取得以下研究成果：•提出水电站选址和布局优化的方法，以及水力工程和电力工程设计的优化方案，提高水电站的发电效率；•提出水电站环境影响评价的方法和指标体系，从环境角度评估水电站的影响，并提出相应的治理措施；•对已建成的水电站进行实地调查，收集相关数据，总结水电站设计和运行的经验和教训；•发表研究论文，为水电站设计和建设提供科学依据和参考。

本科生毕业设计（论文）开题报告
学号
、建筑排水系统设计：生活排水
设计时可根据具体情况及高层建筑常用某种
给水管网各管段的管径；计算水头损失；复核水压是否满足最不利配水点的水压要求；
消防给水方式的确定，根据室外给水管网的情况，
统，采用经济合理的消防给水方式。

应根据规范要求，确定并布置消防水池，
室内消防管网的布置应符合规范要求，应布置成环状管网。

③消防设备的选择，稳压系统的确定及消防水池容积的计算；
）自动喷水灭火系统的设计计算
泵房、水箱间等设计调整。

开题报告毕业设计是学生在毕业前综合、巩固、加深、提高和扩大所学理论知识和技能，在教师指导下独立地进行工作，解决实际工程问题的一个重要的综合性、实践性环节。

通过毕业设计，进一步巩固和加深水电站厂房部分的理论知识，使学生初步掌握水电站机电初步设计的步骤和方法，培养和提高学生独立分析问题和运用所学理论知识解决实际问题的能力。

使学生能够掌握水电站水轮机、水轮机发电机的选择，电气主接线的型式及油水气系统设计。

做到：巩固现有知识、掌握新的知识、增强实践能力。

培养踏实、严谨的工作作风，从而增强学生对将来工作的自信心。

一、研究的目的意义与国内外概况1、研究的目的与意义：电力是现代化工业生产和生活不可或缺的动力能量，水力发电是电力工业的一个门类。

建国50多年来，我国的水电事业有了长足的发展，建设发展的步伐愈来愈大，速度愈来愈快，对科技进步的要求愈来愈高，任务也愈来愈重。

积累了丰富的水电建设经验，取得了令人瞩目的成绩。

同时仍面临着很多的困难及一系列复杂的科学技术新问题：鱼道设置、大坝对上、下游生物的影响、景观设计、与环境友好的大坝技术如气垫式调压井、无弃料的胶凝砂砾石筑坝等等，这些都需要结合具体工程进行探讨研究，更有利于21世纪大坝建设的持续、稳定、健康发展。

2、国内外概况：目前西方国家及其他一些发达国家在电能的构成中水电比重比较大，水能资源利用的程度也都比较高。

世界上大约21%的电量来自水电。

近45年来世界水能资源开发仍然保持较快的速度。

1950年共有水电装机容量7200万千瓦，1970年水电装机容量19065万千瓦，发电量11650亿千瓦时，1990年达62843万千瓦时和21615亿千瓦时，1995年已达70893万千瓦时和25325千瓦时。

45年内，水电装机容量的平均年增长率为 5.2%。

随着理论研究和实验技术的进步。

水轮发电机组的发展趋势是大容量、新材料、新技术、新结构、高效率。

近二三十年，世界各国都在积极开发水电；重视对现有工程的更新改造，从而提高效率；抽水蓄能电站将倍受重视；加深对水电环境影响评价的研究；对水电效率做出客观全面的评价；依靠科技进步推动水电建设。

中国农业大学现代远程教育毕业论文（设计）论文题目水库土石坝水利工程规划与设计学生胡兴伟指导教师吴国胜专业水利水电工程层次专升本批次 051学号 W110405131520009学习中心北京农林科学院工作单位北京住总第四开发建设有限公司2010年 7 月中国农业大学网络教育学院制独创性声明本人声明所呈交的毕业论文（设计）是我个人进行的研究工作及取得的研究成果。

尽我所知，除了文中特别加以标注和致谢的地方外，论文（设计）中不包含其他人已经发表或撰写过的研究成果，也不包含为获得中国农业大学或其它教育机构的学位或证书而使用过的材料。

与我一同工作的同志对本研究所做的任何贡献均已在毕业论文（设计）中作了明确的说明并表示了谢意。

学生签名：胡兴伟时间：2010年7月28 日关于论文（设计）使用授权的说明本人完全了解《中国农业大学网络教育学院本、专科毕业论文（设计）工作条例（暂行规定）》对：“成绩为优秀毕业论文（设计），网络教育学院将有权选取部分论文（设计）全文汇编成集或者在网上公开发布。

如因著作权发生纠纷，由学生本人负责”完全认可，并同意中国农业大学网络教育学院可以以不同方式在不同媒体上发表、传播毕业论文（设计）的全部或部分内容。

中国农业大学网络教育学院有权保留送交论文（设计）的复印件和磁盘，允许论文（设计）被查阅和借阅，可以采用影印、缩印或扫描等复制手段保存、汇编论文（设计）。

[保密的毕业论文（设计）在解密后应遵守此协议]学生签名：胡兴伟时间：2010年7月28日密级：（请注明密级及保密期限）摘要本设计以实例系统阐述了水库土石坝水利工程规划与设计的内容与方法，通过基本资料确定工程的等别、水工建筑物级别，坝轴线的位置，坝型的选择，剖面拟定详细确定了坝顶的宽度、坝顶的高程、坝坡及平台以及路面、排水、防浪墙、缘石等的型式和尺寸，并采用水力学法对坝体进行了渗透稳定分析，采用折线滑动法对坝坡进行了抗滑稳定计算，最后确定了溢洪道形式和细部尺寸。

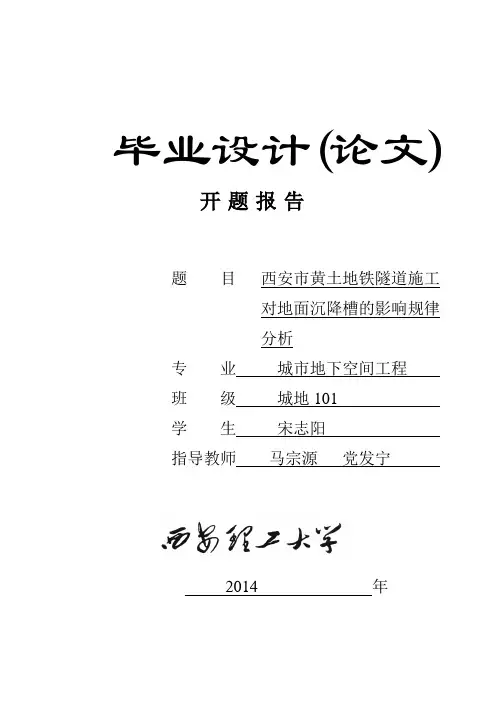

毕业设计（论文）开题报告题目西安市黄土地铁隧道施工对地面沉降槽的影响规律分析专业城市地下空间工程班级城地101学生宋志阳指导教师马宗源党发宁2014 年一、毕业设计(论文)课题来源、类型通过有限元计算理论和ABAQUS结构分析商用计算软件来分析西安市地铁黄土隧洞施工过程中的不均匀变形和应力分布以及地面沉降变形规律。

结合西安市地铁施工的工程背景，以南门到南稍门段地铁区间隧道施工为具体实例，通过模拟施工过程的变形分析，计算出洞室开挖过程中地面的总沉降量、沉降槽曲线特征及影响因素，通过应力分析来判断洞室支护体的稳定性。

该课题类型为论文。

二、选题的目的及意义西安市是西部大开发的龙头城市，而大力修建地铁又是解决日益拥堵的城市交通问题的根本保障。

在西安黄土地区修建地铁又面临着与其他软土地区修建地铁不同的工程问题。

然而，针对黄土地区地铁施工对地面沉降影响的研究又非常少，该课题的选定具有一定的现实工程意义。

结合西安地铁二号线一期工程南门-南稍门区间的工程地质状况，对所要分析的地层进行三维建模。

通过有限元计算。

最后绘制出地基不同截面上的变形、地面沉降槽和应力分布图，分析地面变形特征和洞室周边应力分布特征。

计算出地面总沉降量、最大沉降量和最大沉降差，根据应力分布判断洞室衬砌的稳定性；计算围岩中的最大应力及分布规律，判断围岩土体的稳定性。

对衬砌的设计和隧道施工提出合理化建议。

该课题要求学生使用有限元方法及弹塑性力学基本理论研究黄土隧洞施工过程中地面沉降变形和洞室周围应力分布规律，通过分析能够得知洞室衬砌的稳定性，能够得知地面沉降变形的分布。

通过完成该课题，使学生掌握三维有限元建模方法，隧道围岩的应力和变形分析方法，达到综合运用计算力学、土力学知识解决工程实际问题的效果。

该课题可为该生毕业后的实践工作奠定一定的理论基础。

三、本课题在国内外的研究状况及发展趋势3.1地表沉降理论（1）横断面地表沉降分布目前工程实践中应用比较普遍的是Peck公式和一系列修正的Peck公式。

水电站开题报告水电站开题报告称副教授姓名年级学号一、设计（或论文研究）意义(1)、培养学生综合运用已学过的理论知识和技能,分析和解决本专业范围内的实际工程问题的能力。

(2)、培养学生树立正确的设计思想,掌握现代设计方法。

(3)、通过调查研究,查阅文献资料,培养学生严肃认真的科学态度和严谨求实的工作作风。

(4)、培养学生勇于创新和开拓进取的精神。

(5)、通过本次毕业设计,要求学生在教师的指导下,独立完成设计课题所规定的全部内容。

全面提升学生综合能力，使之在我国以后的水利工程事业中发挥更大作用。

二、设计（论文研究）内容及预期目标1、确定坝轴线2、坝型选择、坝体断面的确定3、水轮机的选型4、进水口、引水渠道和有压隧洞设计5、调压室的设计6压力管道及供水方式7厂区的布置8绘图三、设计方案（论文研究方法及试验设计）1、确定坝轴线根据给定的B水电站地质资料及地形图，选定坝轴线。

2、坝型选择通过比较土石坝方案和重力坝方案，并结合B地区实际情况，选择最优方案。

3、坝体断面的确定大坝轮廓尺寸包括坝顶高程，坝顶宽度，上、下游坝坡，防渗及排水设施坝体断面的确定：坝顶在最高洪水位上要留有一定的安全超高。

坝顶宽运用和视交通的需要而定。

坝的上游面通常做成铅直面，或略向上倾斜，一般坡度ｎ= 0~0、2；坝的下游面通常为均一的坡度，一般坡度在ｍ=0、6~0、8。

坝地宽一般为坝高的0、7~0、9，坝体断面需根据稳定和应力要求进行优化设计，并考虑布置和运行需要作某些修正。

溢流坝设计：溢流面由顶部曲线段，中间直线段和反弧段三部分组成。

消能防冲设计由于涉及消能方式的选择，首先将各消能方式进行比较，之后结合工程实际进行选择。

3、水轮机的选择3、1机组台数及单机容量的选择水电站的装机容量等于机组台数和单机容量的乘积。

当水头和机型一定时，水轮机的价格都随其单机容量的增大而降低，所以通常在经济和技术条件相近时，应尽可能地采用机组台数少的方案，但应不少于两台。

电气信息工程学院毕业设计（论文）开题报告课题名称：3×600MW水力发电厂电气部分设计专业：电气工程及其自动化姓名：班级学号：10-01-21指导教师：二○一三年三月二十八日多级模糊评判模型由评价因素集、因素权重集、评价集、隶属函数及单因素评价矩阵、模糊操作算子等几部分组成（2）在工程计算中短路电流的计算常采用实用曲线法，其计算步骤如下：1）选择计算短路点；2）画等值网络图；A、选取基准容量S B=100MVA和基准电压V B=V av。

B、首先去掉系统中的所有负荷分支。

线路电容、各元件的电阻，发电机电抗用次暂态电抗Xd。

C、将各元件电抗换算为同一基准的标么值电抗。

D、汇出等值网络图，并将各元件电抗统一编号。

E、化简等值网络：为计算不同短路点的短路电流值，需要将等值网络分别化简为短路点为中心的辐射形等值网络，并求出各电流与短路点之间的电抗，即转移电抗Xsf,以及无限大电源对短路点的转移电抗Xsf。

3）求出计算电抗，Xjsi=X if S Ni/S B (i=1,2,3.....g)式中S Ni为第i台等值发电机的额定容量。

4）由运算曲线查出个电源供给的短路电流周期分量标么值（运算曲线只作到Xjs=3.5）。

5）计算无限大功率的电源供给的短路电流周期分量。

6）计算短路电流周期分量有名值和短路容量。

7）计算冲击电流。

（3）正确选择电气设备是电气主接线和配电装置达到安全、经济运行的重要条件。

在保证安全、可靠的前提下，进行电器设备选择，选择一般条件有：1）按正常工作条件包括电压、电流、频率、开断电流等选择。

2）按短路条件包括动稳定、热稳定校验。

3）按环境工作条件如温度、湿度、海拔等选择而实际生产中线路的选择和短路电流的计算也都影响着电气设备的选择。

说明：1.本报告必须由承担毕业论文(设计)课题任务的学生在接到“毕业论文(设计)任务书”、正式开始做毕业论文(设计)的第2周末之前独立撰写完成，并交指导教师审阅。

东江水电站引水发电系统系统设计学生：指导老师：三峡大学水利与环境学院1工程概况1.1流域概况及枢纽布置区的地理位置东江水电站位于湖南资兴县东江镇上游十一公里的方石峡谷。

地理坐标：东经113º10'~113º50'，北纬25º30'~25º55'。

峡谷两岸山高大于500米，岸坡45º~50º，两岸对称，呈典型“V”型河谷，高程度285米以下。

河谷宽高比约为2：1，基岩坚硬完整，地形地质条件较优越。

常水位时水面宽20~40米，水深1~3米，水下覆盖有砂卵石夹块石，厚2.5~4.65米，岸坡基石裸露，冲沟发育，岩石受节理裂隙割切。

崩落岩石形成险滩急流。

1.2 水文气象坝址区气候温和，多年平均气温17.3℃。

最高气温42℃，最低气温-10℃。

坝址以上多年平均降雨量1607毫米，雨量多集中在春夏之交，历年平均风速为2米/秒，历年最大风速为25米/秒。

1.3 对外交通坝址上游为中高山峡谷区，盛产木材，坝址中下游属低山丘陵和丘陵盆地区，是湖南产粮区之一，有我国南北交通大动脉京广铁路通过，主要城镇有衡阳、长沙等市。

本电站距郴州市约45公里，有公路相接，坝址右岸有新修铁路15公里与京广铁路的许一一三支线木根桥车站通接，对外交通方便，坝址以下17公里有鲤鱼江火电厂，现在装机22.4万千瓦，是本电站施工的主要电源。

1.4 工程地质概况坝址基岩为寒武、震旦系浅变质岩和中晚侏罗纪花岗岩。

两者接触胶结好，变质岩为浅变质细纱岩、角岩、硅质岩和板岩，分布在300米高程以上；花岗岩为燕山早期侵入体大致可分为中细粒斑状花岗岩和粗粒花岗岩，分布在300米高程以下，花岗岩岩性致密坚硬均一，新鲜岩石饱和极限抗压强度1500公斤/平方厘米，摩檫系数：岩石与岩石为0.65~0.75，岩石与混凝土为0.75~0.85，变形模量为30~40×104千克/平方厘米。

甘肃农业大学工学院2017届本科生毕业设计（论文）开题报告
2. 题目来源：指导教师拟定、自选、其它；
3. 本表格可加页。

甘肃农业大学工学院
毕业设计任务书
专业水利水电工程班级 13级水利水电工程（1）班
姓名陈建阳指导教师陈彩苹
一、设计题目: B水电站引水枢纽设计
二、现有文献、资料:
[1]?詹道江.工程水文学[M].北京：中国水利水电出版社，2010.??????????????????????????????? ?[2]张芮.水利水能规划—水资源规划及利用[M].北京：中国水利水电出版社，2010.????????????????????????????????? [3]?林继镛.水工建筑物[M].北京：中国水利水电出版社，2007.
[4]刘启钊.水电站[M].北京：中国水利水电出版社，2010.
[5]赵振兴，何建京.水力学[M].北京.清华大学出版社，2010.
[6]同济大学数学系.高等数学第六版（上下册）[M].北京.高等教育出版社.2007
B水电站地区地形及地质资料
三、设计要点: 坝轴线确定、水轮机选择、进水口引水渠道和有压隧道设计、调压室设计、压力管道设计、厂区布置
四、毕业设计完成项目：设计书1份计算书1份图纸1套
五、毕业设计工作期限：
任务书发给时期 2017年1月8日
设计工作自2017年1月12日至2017年5月20日
设计指导教师
学生签名。

水电站设计开题报告【篇一：某水电站电气一次部分设计开题报告】毕业设计/论文开题报告课题名称某水电站电气一次部分设计院系专业姓名评分指导教师华中科技大学武昌分校毕业设计开题报告撰写要求1. 开题报告主要内容1）课题设计的目的和意义；2）课题设计的主要内容；3）设计方案；4）实施计划。

5）主要参考文献：不少于5篇，其中外文文献不少于1篇。

2．撰写开题报告时，所选课题的课题名称也不得多于25个汉字，课题设计份量要适当，设计中必须是自己的设计内容。

3. 开题报告的字数不少于2000字（艺术类专业不少于1000字），格式按《华中科技大学武昌分校本科毕业设计/论文撰写规范》的要求撰写。

4. 指导教师和责任单位必须审查签字。

5．开题报告单独装订，本附件为封面，后续表格请从网上下载并用a4纸打印后填写。

6. 此开题报告适用于全校各专业，部分特殊专业需要变更的，由所在系在基础上提出调整方案，报学校审批后执行。

华中科技大学武昌分校学生毕业设计开题报告2 课题设计的主要内容本课题是综合考虑发电厂所在系统中所处的地位、作用、性质、规模、负荷、厂址等因素，根据电压等级、线路回数、负荷要求等条件来合理确定电气设备的选择以及厂用电系统的设计等。

具体内容如下：1、电气主接线的设计在熟悉泸定水电站原始资料的基础上，根据泸定水电站的性质及其在电力系统的地位、出线回路数、设备特点及负荷性质等条件，依据对主接线设计的基本要求，拟定出若干不同的电气主接线方案，并从技术上论证各方案的优缺点，从中确定最优方案，并绘制出泸定水电站的电气主接线图。

2、短路电流的计算对泸定水电站的运行方式进行分析，按照可能发生最大短路电流的正常接线方式（即最大运行方式），选择短路点，进行短路电流计算。

3、电气主设备的选择进行泸定水电站电气主设备（断路器、隔离开关、互感器、避雷器、熔断器、绝缘子等）和载流导体（母线和电缆等）的选择，设备按照正常运行情况选择，按照短路条件校验其动稳定和热稳定，并按环境条件校核电器的基本使用条件。

XXX水利水电大学本科生毕业设计开题报告注桩。

1.14桥面设计控制高程284.820m。

主线高程：270.057m。

1.15路面类型：沥青混凝土路面1.16拟定荷载标准：公路-H级1.17桥梁与主线交叉角度：90°1.18桥梁材料：主梁采用C50混凝土，立柱、盖梁及桥头搭板采用C30混凝土,基桩采用C25混凝土。

桥面铺装采用9cm厚C40防水混凝土。

预应力钢绞线采用1860级高强低松弛15.24钢绞线。

其他主要技术标准以任务书附件形式给出，主要包括桥梁主要控制参数、对应桥梁相关基础资料的图纸、公路桥梁物理力学指标表、毕业设计施工图图纸目录等内容。

二桥梁设计2.1桥型布置桥梁采用现浇预应力混凝土等截面连续箱梁，桥梁跨径组合为顶板两侧悬臂板的长度对活载弯矩数值影响不大，但是考虑到悬臂板过长会出现一些不必要的问题，变截面单箱双室连续箱梁的跨中处的顶板厚度取220mmO2. 2. 2底板重要，因而大跨度连续体系桥梁中，应确保承受负弯矩的内支点区域的箱梁底板有足够的厚度。

箱梁底板厚度随箱梁负弯矩的增大而逐渐加厚至墩顶，以适应箱梁下缘受压的要求，墩顶区域底板不宜过薄，否则压应力过高，由此产生的徐变将使跨中区域梁体下挠度较大，底板厚度与主跨之比宜为1/140-1/170,取实心。

跨中区域底板厚度则可按照构造要求设计，一般为0.22~0.28m°取200mm。

2. 2. 3腹板箱梁腹板的主要功能是承受结构的剪应力和主拉应力，除去箍筋和竖向预应力筋承担的以外，主要由腹板承担，在大跨度预应力混凝土箱梁中，由于剪力从跨中向支点处逐步增大，所以腹板厚度一般也从跨中向支点逐步增大。

对于变截面箱梁，采用直腹板。

一般情况下可按照以下原则选用：1、腹板内无预应力束筋管道布置时，其最小厚度可采用20cm； 2、腹板需要预应力束筋管道布置时可采用25~30cm; 3、腹板内有预应力束筋锚固头时，可采用35cm。

水电站设计开题报告水电站设计开题报告一、引言水电站是一种利用水能转换为电能的装置，是清洁、可再生能源的重要组成部分。

随着社会经济的发展和能源需求的增加，水电站的建设和改造已成为当今世界各国重要的能源战略之一。

本次设计旨在通过对水电站的设计和优化，提高其发电效率和环境友好性。

二、设计目标1. 提高发电效率：通过优化水电站的结构和流程，减少能量损失，提高发电效率。

2. 提高环境友好性：采取合理的环保措施，减少对水体和生态环境的影响。

3. 降低建设和运营成本：通过合理的设计和技术选型，降低水电站的建设和运营成本，提高经济效益。

三、设计内容1. 水电站布置设计：根据水电站的地理位置和水资源条件，确定水电站的布置方案。

考虑到地形地貌和水流条件，选择合适的坝址和水轮机布置方案，以最大程度利用水资源。

2. 水轮机选择与设计：根据水电站的流量和水头条件，选择合适的水轮机类型和数量。

通过对水轮机的设计和优化，提高其效率和可靠性。

3. 输电线路设计：确定水电站的出口电压和输电线路的类型和参数，确保电能的高效输送和安全稳定。

4. 环保措施设计：采取合理的环保措施，减少水电站对水体和生态环境的影响。

包括鱼类通道的设置、水质监测和处理设施的建设等。

5. 建设和运营成本估算：通过对水电站的设计和技术选型，估算建设和运营成本，为项目的经济可行性提供依据。

四、设计方法1. 现场调研：通过实地考察水电站的地理环境和水资源条件，获取准确的数据和信息，为设计提供基础。

2. 数据分析：对水电站的水资源、地形地貌、电网负荷等数据进行分析，确定设计的基本参数和要求。

3. 数值模拟：采用数值模拟方法，对水电站的水流过程、水轮机的性能等进行模拟和优化，提高设计的准确性和可靠性。

4. 经济评估：通过对建设和运营成本的估算，进行经济评估，评估项目的可行性和经济效益。

五、预期成果1. 水电站设计方案：根据设计目标和内容，提出合理的水电站设计方案，包括布置方案、设备选型和环保措施等。

毕业设计（论文）开题报告题目安果水电站电气一二次设计专业电气工程及其自动化（电力）班级学生指导教师2011 年一、毕业设计(论文)课题来源、类型本课题主要来源于多年的生产实际，结合本科毕业生所需要掌握的基本的设计能力提出来的。

属于工程设计类。

二、选题的目的及意义毕业设计是我们在校期间最后一个重要的综合性实践教学环节，是我们全面运用所学的基础理论知识、专业知识和基本的专业技能，对实际的问题进行综合的分析、研究、设计的过程。

本课题主要研究的是关于水电站电气一二次的设计，着重在于锻炼我们对发电厂电气设计、继电保护、微机保护、计算机监控系统等课程的熟悉和运用的能力。

通过本次设计要掌握和巩固我们所学的专业课的理论知识，并且学会根据实际的要求运用理论知识去解决。

熟悉电力系统电气一次和计算机监控自动化的设计步骤和设计技能，根据相关的技术规范，对电气一次设备的选型和校验，确保选型的正确，并且培养自己在实践工程中的应用能力、创新能力以及独立工作的能力。

计算机监控系统是发电站自动化的重要部分，可以说，没有计算机监控系统的发展，就没有现代电力系统的自动化。

随着我国电力工业的迅速发展，各大电力系统的容量和电网的区域不断扩大，网络接线越来越复杂，使得电力系统自动化的地位越发的显著。

对电站的自动化系统的要求也越来越高。

电站的自动化设计与配置直接影响到电力系统自动化的安全运行。

如果设计的不合理，就会影响电站的效率和速率，不利于自动化运行，增大了系统运行的负担，对于实现少人值守、无人值守有很大的影响，也对将要实现的智能电网造成很大的阻碍。

因此，合理的选择设备的型号，进行正确的校验计算对电站一次设计，电站的正常安全运行有很重要的意义。

编制正确的计算机软件程序，设计完整的自动化设备，为保证电力系统的安全、自动、迅速、经济运行有着非常重大的意义。

三、本课题在国内外的研究状况及发展趋势1、电气一次设计的现状及发展电气一次设计是电力工业设计的基础，主要涉及的是有关电力直接生产、变换、输送、分配和用电的设备的选型，装配的过程，是电力系统正常运行的前提。

设计任务书题目 WHX-8水电站初步设计学院电力学院专业热能与动力工程(水动)姓名李逍遥学号200806707指导教师王逸飞2014年6月5 日一、毕业设计的目的本毕业设计是本专业最后一个综合性实践环节，学生需要把本专业的主要专业知识融会贯通，用学过的知识与技能，结合工程实例，进行水电站机电工程的系统初步设计，达到工程设计的基本训练，以提高其综合专业素质。

二、主要设计内容(一)水轮机与发电机部分1、水轮机型号选择2、应用主要综合特性曲线初步拟定待选方案。

3、通过初步的分析比较淘汰明显不合理的方案，保留两个较好方案精选。

4、精选过程，要进行两个方案的动能经济比较。

绘制运行特性曲线，进行机电设备的投资估算及土建工程比较，对代表年进行水轮机的平均效率及电能计算。

5、最后确定最佳方案。

并对最后确定的方案进行如下计算：(1)水轮机飞逸转速；(2)轴向力；(3)导叶高程、导叶最大及最优开度；(4)蜗壳水力计算及单线图；(5)尾水管型式选择及单线图和主要剖面图的绘制；(6)对水轮机结构的特殊要求。

6、发电机部分（1）根据水轮机形式、单机出力、转速，确定发电机类型及结构形式，以及单机容量、电压等级，功率因数等。

（2）确定发电机的冷却方式及励磁方式。

（3）对发电机结构的特殊要求。

（4）估算发电机的外形尺寸。

并绘制外形件图标好尺寸。

（二）电气部分1、通过技术、经济的比较论证确定电站电气得主接线。

2、计算短路电流和选择主要电气设备。

3、确定厂用变压器台数、容量及连接地点。

4、配置电压、电流互感器，并确定其型号、变比和接线方式等。

5、初步规划二次回路的基本方案。

6、结合厂房布置，确定主要电气设备的布置。

7、绘制电气主接线图一张(包括互感器配置)（三）水力机组辅助设备1、主厂房起重设备选择：(1)根据最大重件和机组合数，选择起重机的型式与台数及额定起重量。

(2)确定起重机的不同吊钩起重量、跨度、起升高度、工作速度、工作制。
