人教版物理选修3-2第五章交变电流章末测试卷三一、单选题(共30分)1．(本题3分)如图所示为一交变电流的图象，则该交变电流的有效值为多大（）A．I0B．32I0C．02+I0D．022．(本题3分)如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO’匀速转动，从某时刻开始计时，产生的感应电动势e随时间t的变化曲线如图乙所示，若线圈匝数N=100匝，外接电阻R=70Ω，线圈电阻r=10Ω，则下列说法正确的是（）A．通过线圈的最大电流为1.25A B．线圈的角速度为50rad/sC．电压表的示数为502V D．穿过线圈的最大磁通量为2πWb3．(本题3分)如图所示，矩形闭合导线框abcd处于水平方向的匀强磁场中，线框绕垂直于磁场方向的轴OO′匀速转动，并与理想变压器原线圈相连，变压器副线圈接有一只“11V，33W”的灯泡.当灯泡正常发光时，变压器输入电压u=33√2cos10πt(V).下列说法正确的是（）A．图示位置可能是计时起点B．图示位置通过线框的磁通量变化率最小C．变压器原、副线圈匝数之比为3√2:1D．电流表A的示数为√2A4．(本题3分)如图所示，电阻不计面积为S的矩形线圈在匀强磁场B中绕垂直于磁场的轴以角速度ω匀速转动，t＝0时刻线圈平面与磁场垂直，产生e＝2202sin100πtV的正弦交流电，理想变压器的原、副线圈匝数比为10:1，灯泡的电阻R L＝10Ω(不考虑电阻的变化)，C为电容器，L为直流电阻不计的自感线圈，刚开始开关S断开，下列说法正确的是()A．线圈从t＝0时刻到转过180°的过程中矩形线圈的磁通量变化量为零B．交流电压表的示数为202VC．闭合开关S后，电阻R上不产生焦耳热D．灯泡的功率小于48.4W5．(本题3分)远距离输电线路的示意图如图所示，若发电机的输出电压不变，那么当用户用电的总功率增大时，下列说法错误的是（）A．升压变压器的原线圈中的电流变大B．升压变压器的输出电压升高C．降压变压器的输出电压降低D．输电线上损失的功率增大6．(本题3分)如图所示,某小型发电站发电机输出的交变电压为500V,输出的电功率为50kW,用电阻为3Ω的输电线向远处输电,要求输电线上损失的功率为输电功率的0.6% ,则发电站要安装一升压变压器,到达用户再用降压变压器变为220V供用户使用(两个变压器均为理想变压器)．对整个输电过程,下列说法正确的是()A．升压变压器的匝数比为1:100B．输电线上的电流为100AC．输电线上损失的功率为300WD．降压变压器的输入电压为4700V7．(本题3分)当交流发电机的转子线圈平面与磁感线平行时，电流方向如图所示，当转子线圈平面旋转到中性面位置时（）A ．线圈中的感应电流最大，方向将不变B ．线圈中的感应电流最大，方向将改变C ．线圈中的感应电流等于零，方向将不变D ．线圈中的感应电流等于零，方向将改变8．(本题3分)如图所示，边长为L=0.2 m 的正方形线圈abcd ，其匝数n=10，总电阻为r=2Ω，外电路的电阻为R=8Ω，ab 的中点和cd 的中点的连线OO'恰好位于匀强磁场的边界线上，磁场的磁感应强度B=1T ，若线圈从图示位置开始计时，以角速度ω= 2 rad/s 绕OO'轴匀速转动．则以下判断中正确的是（ ）A ．闭合电路中感应电动势的瞬时表达式e=0.8sin 2tB ．从t=0到t=4π 时间内，通过R 的电荷量q=0.02C C ．从t=0到t=4π时间内，电阻R 上产生的热量为Q = 3.2π×10-4J D ．在t=4π时刻，磁场穿过线圈的磁通量为零，此时线圈中的磁通量随时间变化最慢 9．(本题3分)如图，理想变压器原、副线圈的匝数比为2∶1，原线圈一侧接一输出电压恒为U 1的正弦交流电源，电阻R 1，R 2，R 3，R 4的阻值相等。

第五章交变电流第一节交变电流同步练习一、单选题1.小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示，此线圈与一个R=10Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是（）A. 该交流电压瞬时值的表达式u=100sin（25πt）VB. 该交流电的频率为50HzC. 该交流电的电压的有效值为100D. 若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率是50W2.某线圈在匀强磁场中匀速转动，穿过它的磁通量φ随时间的变化规律如图所示，那么在图中（）A. t1时刻，穿过线圈磁通量的变化率最大B. t2时刻，穿过线圈的磁通量变化率为零C. t3时刻，线圈中的感应电动势达最大值D. t4时刻，线圈中的感应电动势达最大值3.单匝矩形线圈abcd边长分别为l1和l2，在匀强磁场中可绕与磁场方向垂直的轴OO′匀角速转动，转动轴分别过ad边和bc边的中点，转动的角速度为ω．磁场的磁感应强度为B．图为沿转动轴OO′观察的情况，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ，此时线圈中产生的感应电动势的瞬时值为（）A. 2Bl1l2ωcosθB. 3Bl1l2ωsinθC. Bl1l2ωcosθD.Bl1l2ωsinθ4.如图甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交变电流如图乙所示，设沿abcda方向为电流正方向，则下列说法正确的是（）A. 乙图中ab时间段对应甲图中A至B图的过程B. 乙图中bc时间段对应甲图中C至D图的过程C. 乙图中d时刻对应甲图中的D图D. 若乙图中d处是0.02 s，则1 s内电流的方向改变50次5.一矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法正确的是（）A. 在中性面时，通过线圈的磁通量最小B. 在中性面时，磁通量的变化率最大，感应电动势最大C. 线圈通过中性面时，电流的方向发生改变D. 穿过线圈的磁通量为零时，感应电动势也为零6.矩形线框垂直于匀强磁场且位于线框平面的轴匀速转动时产生交变电流，下列说法正确的是（）A. 当线框位于中性面时，线框中感应电动势最大B. 当穿过线框的磁通量为零时，线框中感应电动势为零第1页，共9页C. 每当线框掠过中性面时，感应电动势和感应电流方向就改变一次D. 线框经过中性面时各边切割线的速度为零7.线圈的匝数为100匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈磁通量随时间的变化规律如图所示．下列结论正确的是（）A. 在t=0 s和t=0.2s时，线圈平面和磁场垂直，电动势最大B. 在t=0.1s和t=0.3 s时，线圈平面和磁场垂直，电动势为零C. 在t=0.2s和t=0.4s时电流改变方向D. 在t=0.1s和t=0.3 s时，线圈切割磁感线的有效速率最大二、多选题8.在匀强磁场中，一矩形金属线框在匀强磁场中绕与磁感线垂直的转动轴匀速转动，如图甲所示，产生的交变电动势随时间变化的规律如图乙所示，则下列说法正确的是（）A. t=0.01s时穿过线框的磁通量最小B. t=0.01s时穿过线框的磁通量变化率最大C. 该线框匀速转动的角速度大小为100πD. 电动势瞬时值为22V时，线圈平面与中性面的夹角可能为45°9.如图矩形线圈面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻R．在线圈由图示位置转过90°的过程中（）A. 磁通量的变化量△φ=nBSB. 平均感应电动势=C. 通过电阻的电量为D. 电阻R产生的焦耳热Q=10.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示，已知发电机线圈内阻为5.0Ω接一只电阻为95.0Ω如图乙所示，则正确的是（）A. 周期为0.02sB. 电路中的电压表的示数为220VC. 该交变电动势的瞬时值表达式为e =220sin（100πt）D. 发电机线圈内阻每秒钟产生的焦耳热为20J11.如图所示，发电机的矩形线圈面积为S，匝数为N，绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动．从图示位置开始计时，下列判断正确的是（）A. 此时穿过线圈的磁通量为NBS，产生的电动势为零B. 线圈产生的感应电动势的瞬时值表达式为e=NBSωsinωtC. P向下移动时，电流表示数变小D. P向下移动时，发电机的电功率增大12.单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，如线圈所围面积里的磁通量随时间变化的规律如图所示，则线圈中（）A. 0时刻感应电动势最大B. 0.05s时感应电动势为零C. 0.05s时感应电动势最大D. 0～0.05s这段时间内平均感应电动势为0.4V13.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，当线框的转速为n1时，产生的交变电动势的图线为甲，当线框的转速为n2时，产生的交变电动势的图线为乙．则（）A. t=0时，穿过线框的磁通量均为零B. 当t=0时，穿过线框的磁通量变化率均为零C. n1：n2=3：2D. 乙的交变电动势的最大值是V三、计算题14.如图所示，在磁感应强度B=0.2T的水平匀强磁场中，有一边长为L=10cm，匝数N=100匝，电阻r=1Ω的正方形线圈绕垂直于磁感线的OO′轴匀速转动，转速n =r/s，有一电阻R=9Ω，通过电刷与两滑环接触，R两端接有一理想电压表，求：（1）若从线圈通过中性面时开始计时，写出电动势瞬时植表达式；（2）求从中性面开始转过T时的感应电动势与电压表的示数；（3）在1分钟内外力驱动线圈转动所作的功．第3页，共9页15.如图所示，线圈abcd的面积是0.05m2，共200匝；线圈总电阻r=1Ω，外接电阻R=9Ω，匀强磁场的磁感应强度B=T，线圈以角速度ω=100πrad/s匀速转动．（1）若线圈经图示位置时开始计时，写出线圈中感应电动势瞬时值的表达式；（2）求通过电阻R的电流有效值．16.如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50rad/s 的角速度匀速转动，线圈和外部20Ω的电阻R相接．求：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式（2）电键S合上时，电压表和电流表示数；（3）通过电阻R的电流最大值是多少；（4）电阻R上所消耗的电功率是多少．答案和解析【答案】1. D2. D3. D4. B5. C6. C7. B8. CD9. BCD10. AC11. BD12. ABD13. BCD14. 解：（1）角速度ω=2πn=200rad/s电动势的最大值E m=NBSω=100×0.2×0.12×200=40V表达式e=E m sinωt=40sin200t（V）（2）电压有效值E =V电压表示数U ==18V从中性面开始转过T时的感应电动势e =40×sin（3）外力做的功转化为电能W=EIt=E=4800J答：（1）若从线圈通过中性面时开始计时，电动势瞬时植表达式为e=40sin200t（V）；（2）从中性面开始转过T 时的感应电动势为V，电压表的示数为18V；（3）在1分钟内外力驱动线圈转动所作的功为4800J．15. 解：（1）感应电动势最大值为E m=NBS ω=200××0.05×100πV=1000V由于从中性面开始计时，则瞬时值表达式为：e=E m sin（ωt）=1000sin（100πt）V（2）流过电阻R的最大电流I m ===100A通过电阻R的电流有效值I ===50A．答：（1）若线圈经图示位置开始计时，线圈中感应电动势瞬时值的表达式是e=1000sin（100πt）V；（2）通过电阻R的电流有效值是50A．16. 解：（1）产生的感应电动势的最大值为瞬时表达式为闭合s 时，有闭合电路的欧姆定律可得电压为U=IR=40V（3）通过R 的电流最大值为（4）电阻R上所消耗的电功率P= IU=2×40 W=80 W．答：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式为（2）电键S合上时，电压表和电流表示数分别为40V，2A；（3）通过电阻R 的电流最大值是（4）电阻R上所消耗的电功率是80W【解析】1. 解：A、由图象可知交变电流的周期T=0.04s ，角速度，频率f =Hz，故该交流电压瞬时值的表达式u=100sin（50πt）V，故AB错误；第5页，共9页C、该交流电的电压的有效值为，故C错误；D、若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率为：P=，故D正确故选：D从图象中可以求出该交流电的最大电压以及周期等物理量，然后根据最大值与有效值以及周期与频率关系求解．本题考查了交流电最大值、有效值、周期、频率等问题，要学会正确分析图象，从图象获取有用信息求解．2. 解：A、t1时刻，磁通量最大，磁通量的变化率为零，t2时刻磁通量为零，磁通量的变化率最大．故AB 错误．C、t3时刻，磁通量最大，磁通量的变化率为零，则感应电动势为零．故C错误．D、t4时刻磁通量为零，磁通量的变化率为最大，则感应电动势最大．故D正确．故选：D．感应电动势的大小与磁通量的变化率成正比，磁通量φ随时间的变化图线的斜率反映感应电动势的大小．解决本题的关键知道感应电动势与磁通量变化率的关系，知道图线的斜率反映感应电动势的大小．3. 解：矩形线圈在匀强磁场中做匀角速转动，产生交流电，感应电动势的最大值为：E m=nBSω=nBL1L2ω根据电动势的瞬时值表达式：e=E m sinωt，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ时，θ=ωt；此时线圈中产生的感应电动势的瞬时值为：e=Bl1l2ωsinθ．故选：D发电机产生正弦式交变电流，根据公式E m=nBSω求解最大电动势，根据电动势的瞬时值表达式：e=E m sinωt，即可得出结论．本题关键是记住交流电最大值表达式E m=nBSω，然后结合电动势的瞬时值表达式即可．4. 解：从线圈转过中性面的位置开始计时，所以电流在开始时为0；线圈在匀强磁场中绕轴逆时针匀速转动时，切割磁感线，产生电流，根据右手定则可以判定；A、乙图中ab，感应电流为正方向，且大小在减小，根据楞次定律，则有：感应电流方向abcda，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中B至C图的过程，故A错误；B、乙图中bc，感应电流为负方向，且大小在增大，根据楞次定律，则有：感应电流方向adcba，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中C至D图的过程，故B正确；C、乙图中d时刻，感应电流为零，则磁通量的变化率最小，即磁通量最大，且电流有负变为零，故对应A 图，故C错误；D、若乙图中D等于0.02s，则周期为0.02s，则交流电的频率为50Hz，而一个周期内电流方向改变两次，所以1s内电流的方向改变了100 次；故D错误；故选：B．该位置的磁通量最大，感应电流为0，是中性面．矩形线圈在匀强磁场中绕轴匀速转动时，在线圈中产生正弦交流电该题考查交流电的产生、中性面与交流电的图象，要明确线圈的转动图象与交流电的瞬时电动势的图象之间的关系．5. 解：A、在中性面时，线圈与磁场垂直，磁通量最大．故A错误．B、在中性面时，没有边切割磁感线，感应电动势为零．故B错误．C、线圈每次通过中性面，电流的方向均会发生改变；故C正确；D、穿过线圈的磁通量为零时，线圈与磁场平行，有两边垂直切割磁感线，感应电动势最大．故D错误．故选：C．矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式电流．在中性面时，线圈与磁场垂直，磁通量最大，感应电动势为零．线圈每通过中性面一次，电流方向改变一次．本题考查正弦式电流产生原理的理解能力，抓住两个特殊位置的特点：线圈与磁场垂直时，磁通量最大，感应电动势为零；线圈与磁场平行时，磁通量为零，感应电动势最大．6. 解：A、在中性面时感应电流为零，感应电动势为零，线圈与磁场垂直，磁通量最大．故A错误；B、当穿过线框的磁通量为零时，线框中感应电动势最大；故B错误；C、每当线框掠过中性面时，感应电动势和感应电流方向就改变一次；故C正确；D、左右两边要切割磁感线的速度不为零，但由于相互抵消而使磁通量为零；故D错误；故选：C．线圈在匀强磁场中匀速转动产生正弦交变电流，由电流图象读出感应电流的变化．由欧姆定律得知感应电流与感应电动势成正比，由法拉第电磁感应定律得知，感应电动势与磁通量的变化率成正比，当线圈磁通量最大时，感应电动势为零；而当线圈的磁通量为零时，感应电动势最大．本题考查理解正弦交变电流与磁通量关系的能力及把握电流的变化与线圈转过的角度的关系的能力．比较简单．7. 解：A、在t=0 s和t=0.2 s时，磁通量最最小，线圈位于与中性面垂直位置，感应电动势最大，故A错误；B、在t=0.1 s和t=0.3 s时，磁通量最大，线圈位于中性面位置，感应电动势为零，故B正确；C、在t=0.2s和t=0.4s时，磁通量最最小，线圈位于与中性面垂直位置，电流方向没有发生变化，故C错误；D、在在t=0.1s和t=0.3 s时，磁通量最大，线圈处于中性面位置，感应电动势为零，故磁通量变化率为零，线圈切割磁感线的有效速率最小，故D错误；故选：B．交变电流产生过程中，线圈在中性面上时，穿过线圈的磁通量最大，感应电动势最小，线圈与中性面垂直时，通过的磁通量最小，电动势为大；结合Φ-t图象分析答题．要掌握交流电产生过程特点，特别是两个特殊位置：中性面和垂直中性面时，掌握电流产生过程即可正确解题．8. 解：A、由图象知：t=0.01s时，感应电动势为零，则穿过线框的磁通量最大，变化率最小，故AB错误；C、由图象得出周期T=0.02s，所以ω==100πrad/s，故C正确D、当t=0时，电动势为零，线圈平面与磁场方向垂直，故该交变电动势的瞬时值表达式为e=311sin（100πt）V，电动势瞬时值为22V时，代入瞬时表达式，则有线圈平面与中性面的夹角正弦值sinα=，所以线圈平面与中性面的夹角可能为45°，故D正确；故选：CD．从图象得出电动势最大值、周期，从而算出频率、角速度；磁通量最大时电动势为零，磁通量为零时电动势最大本题考查了对交流电图象的认识，要具备从图象中获得有用信息的能力，并掌握有效值与最大值的关系．9. 解：A、图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS，△Φ=Φ2-Φ1=BS．故A错误．B 、根据法拉第电磁感应定律得，平均感应电动势，△t =解得=，故B正确；C、通过电阻R的电量q=It =t=n，得到q =，故C正确；D、电流的有效值为I =，E =，电阻R所产生的焦耳热Q=I2Rt，解得Q =，故D正确．故选：BCD．图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS=Φ2-Φ1．根据法拉第电磁感应定律求解平均感应电动第7页，共9页势．根据焦耳定律Q=I2Rt求解热量，I为有效值．根据法拉第电磁感应定律、欧姆定律和电流的定义式求解电量．对于交变电流，求解热量、电功和电功率用有效值，而求解电量要用平均值．注意磁通量与线圈的匝数无关．10. 解：A、由甲图可知交流电的周期T=0.02s，故A正确；B、由甲图可知交流电的最大值为E m=220V，故有效值E=220V，电压表示数U=V=209V．故B错误；C、角速度，故该交变电动势的瞬时值表达式为e=220sin（100πt），故C正确；D、发电机线圈内阻每秒钟产生的焦耳热为Q=t=×1J=24.2J．故D错误．故选：AC．由图读出电动势的最大值，求出有效值，根据欧姆定律求出外电压的有效值，即为电压表的示数．根据电流方向每个周期改变两次，求出每秒钟方向改变的次数．根据电压有效值求出灯泡消耗的功率．由焦耳定律，由有效值求出发电机焦耳热．交流电的电压、电流、电动势等等物理量都随时间作周期性变化，求解交流电的焦耳热、电功、电功率时要用交流电的有效值，求电量时用平均值．11. 解：A、此时线圈位移中性面，穿过线圈的磁通量最大为BS，故A错误；B、产生的感应电动势的最大值为E m=NBSω，从中性面开始计时，故e=NBSωsinωt，故B正确；C、当P位置向下移动、R不变时，副线圈匝数增大，根据理想变压器的变压比公式，输出电压变大，故电流变大，功率变大，故输入功率变大，故C错误，D正确故选：BD正弦式交流发电机从中性面位置开始计时，其电动势表达式为：e=NBSωsinωt；电压表和电流表读数为有效值本题关键明确交流四值、理想变压器的变压比公式、功率关系，注意求解电量用平均值12. 解：A、由图示图象可知，0时刻磁通量的变化率最大，感应电动势最大，故A正确；B、由图示图象可知，0.05s时刻磁通量的变化率为零，感应电动势为零，故B正确，C错误；D、由法拉第电磁感应定律可知，0～0.05s内平均感电动势：E===0.4V，故D正确；故选：ABD．根据法拉第电磁感应定律知，感应电动势的大小与磁通量的变化率成正比．通过法拉第电磁感应定律求出平均感应电动势的大小．本题关键是掌握好图象的含义，磁通量比时间其物理含义为感应电动势，即图象的斜率表示感应电动势．13. 解：A、由图象知t=0时，电动势为零，穿过线框的磁通量最大，A错误；B、当t=0时，穿过线框的磁通量变化率均为零，B正确；C、由图象知=37.5，=25，所以n1：n2=3：2，C正确；D、由图象知NBS×2πn1=10V，所以，乙的交变电动势的最大值是NBS×2πn2=V，D正确；故选BCD根据图象判断初始时刻电动势为零，所以是从中性面开始计时，磁通量最大，磁通量变化率为零，由图象知道周期，求出转速之比，根据最大值的表达式判断D．本题考查了交流电的产生和原理，能够从图象中获取对我们解决问题有利的物理信息．14. （1）交流发电机产生电动势的最大值E m=nBSω，从线圈通过中性面时开始计时，电动势表达式为e=E m sinωt．（2）交流电压表测量的是路端电压有效值，根据闭合电路欧姆定律和最大值是有效值的倍，进行求解．（3）根据焦耳定律Q=EIt求解整个回路发热量，即可得到外力做功．解决本题的关键掌握正弦式交流电峰值的表达式E m=nBSω，知道从中性面计时，电动势表达式为e=E m sinωt，要注意求电功时必须用有效值求解．15. 从线圈处于中性面开始计时，线圈中感应电动势的瞬时值表达式e=E m s inωt，由E m=NBSω求出E m．根据闭合电路欧姆定律求最大电流I m，通过电阻R的电流有效值I =．本题考查对交流发电机原理的理解能力．对于交流电表，显示的是交流电的有效值．瞬时值表达式要注意计时起点，不同的计时起点表达式的初相位不同．16. （1）由E m= nBSω求得最大值，根据e=E m cosωt求得瞬时表达式；（2）电压表和电流表测量的是有效值，根据闭合电路的欧姆定律即可判断；（3）根据求得最大值；（4）有P=UI求得产生的功率本题考查了求电压表与电流表示数、求电阻消耗的功率问题，求出感应电动势的最大值、掌握最大值与有效值间的关系、应用欧姆定律即可正确解题．第9页，共9页。

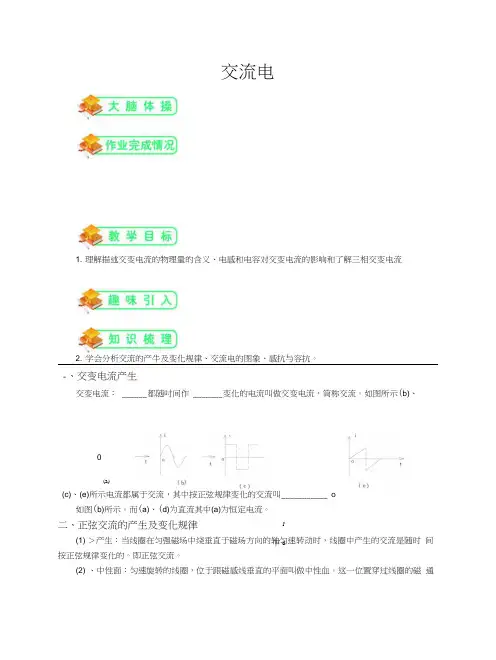

交流电1. 理解描述交变电流的物理量的含义、电感和电容对交变电流的影响和了解三相交变电流2. 学会分析交流的产牛及变化规律、交流电的图象、感抗与容抗。

-、交变电流产生 交变电流： ______ 都随吋间作 _______ 变化的电流叫做交变电流，简称交流。

如图所示(b)、(c)、(e)所示电流都属于交流，其中按正弦规律变化的交流叫 ___________ o如图(b)所示。

而(a)、(d)为直流其中(a)为恒定电流。

二、正弦交流的产生及变化规律(1) ＞产生：当线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生的交流是随时 间按正弦规律变化的。

即正弦交流。

(2) 、中性面：匀速旋转的线圈，位于跟磁感线垂直的平面叫做中性血。

这一位置穿过线圈的磁 通0(a)i' 乍d量最大，但切割边都未切割磁感线，或者说这时线圈的磁通量变化率为零，线圈中无感应电动势。

⑶、规律：从中性面开始计时，则* __________ o用.”表示峰值________ 则* ________ 在纯电阻三、表征交变电流大小物理量(1) 瞬时值：对应某一时刻的交流的值，用小写字母X表示，e i u(2) 峰值：即最大的瞬时值。

大写字母表示，Um I m e m£ m= n S B3 I m= £ m/ R注意：线圈在匀强磁场中绕垂直于磁感线方向的轴匀速转动时，所产生感应电动势的峰值为£讯二NBS3,即仅由匝数N,线圈面积S,磁感强度B和角速度3四个量决定。

与轴的具体位置，线圈的形状及线圈是否闭合都是无关的。

⑶有效值：a、 _____________________________ 意义：描述交流电的物理量b、定义：跟交流热效应相等的恒定电流的值叫做交流的有效值。

c、_____________________________________________ 正弦交流的有效值与峰值Z间的关系是£= 1= U= ________________________________________ ,e、交流用电器的额定电压和额定电流指的是有效值；交流电流表和交流电压表的读数是有效值。

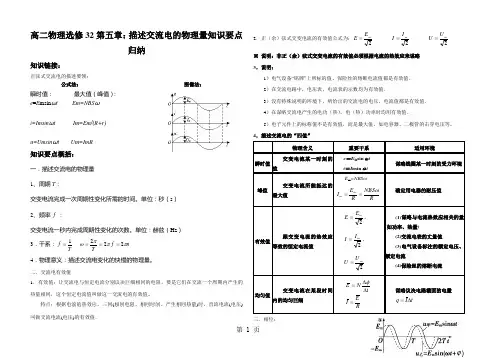

高二物理选修32第五章：描述交流电的物理量知识要点归纳知识链接：正弦式交流电的描述要领：公式法： 图像法：瞬时值： 最大值（峰值）： e =E msin ωt Em=NBS ωi=Imsin ωt Im=Em/(R+r)u=Umsin ωt Um=ImR知识要点概括：一．描述交流电的物理量 1、周期T ：交变电流完成一次周期性变化所需的时间。

单位：秒（s ） 2、频率 f ：交变电流一秒内完成周期性变化的次数。

单位：赫兹（Hz ）3．干系：T f 1= n f Tπππω222===4．物理意义：描述交流电变化的快慢的物理量。

二．交流电有效值1．有效值：让交流电与恒定电流分别议决巨细相同的电阻，要是它们在交流一个周期内产生的热量相同，这个恒定电流值叫做这一交流电的有效值。

特点：根据电流的热效应．．．．．．，三同(相同电阻．．．．、相同时间．．．．、产生相同热量．．．．)时，直流电流(电压)叫做交流电流(电压)的有效值．2．正（余）弦式交变电流的有效值公式为：2m E E =2m I I =2m U U =※ 说明：非正（余）弦式交变电流的有效值必须根据电流的热效应来谋略 3．说明：1）电气设备“铭牌”上所标的值、保险丝的熔断电流值都是有效值． 2）在交流电路中，电压表、电流表的示数均为有效值．3）没有特殊说明的环境下，所给出的交流电的电压、电流值都是有效值． 4）在谋略交流电产生的电功（热），电（热）功率时均用有效值。

5）电子元件上的标称值不是有效值，而是最大值，如电容器、二极管的击穿电压等。

4．描述交流电的“四值”三．相位：e＝E m sin（ωt+φ）此中“ωt＋Φ”叫做交变电流的相位；Φ是t＝0时的相位，叫做交变电流的初相位．同步练习：1．下面关于交变电流的说法中正确的是（）A．交流电器设备上所标的电压和电流值是交流的最大值B．用交流电流表和电压表测定的读数值是交流的瞬时值C．给定的交流数值，在没有特殊说明的环境下都是指有效值D．跟交流有相同的热效应的直流的数值是交流的有效值2．一个照明电灯标有“220 V60 W”字样，现在把它接入最大值为311 V的正弦式交流电路中，则()A．灯的实际功率巨细为60 W B．灯丝将烧断C．只能昏暗发光D．能正常发光3．有一交变电流如图所示，则由此图象可知()A．它的周期是0.8 sB．它的峰值是4 AC．它的有效值是2 2 AD．它的频率是0.8 Hz4．在相同的时间内，某正弦式交变电流议决一阻值为100 Ω的电阻产生的热量，与一电流为3 A的直流电议决联合阻值的电阻产生的热量相等，则()A．此交变电流的有效值为3 A，最大值为3 2 AB．此交变电流的有效值为3 2 A，最大值为6 AC．电阻两真个交流电压的有效值为300 V，最大值为300 2 VD．电阻两真个交流电压的有效值为300 2 V，最大值为600 V5．一个接在恒定直流电源上的电热器所消耗的电功率为P1，若把它接在电压峰值与直流电压相等的正弦式交流电源上，该电热器所消耗的电功率为P2，则P1∶P2为() A．2∶1B．1∶2 C．1∶1 D．1∶ 26．在下图所示电路中，A是熔断电流I0＝2 A的保险丝，R是可变电阻，S是交流电源．交流电源的内电阻不计，其电动势随时间变化的纪律是e＝2202sin314t V．为了不使保险丝熔断，可变电阻的阻值应该大于()A．110 2 ΩB．110 ΩC．220 ΩD．220 2 Ω7．一个矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，周期为T.从中性面开始计时，当t＝112T时，线圈中感应电动势的瞬时值为2 V，则此交变电流的有效值为()A．2 2 V B．2 V C. 2 V D.22V 8．某交变电流表串联一电阻组成交变电压表，总电阻R=2 kΩ，然后将改装的电表接到u=311sin100πt V的交流电源上，则（）A．议决电流表电流的瞬时值为0.11sin100πt AB．作为改装的电压表，其两端电压的瞬时值为311sin100πt VC．电流表的示数为0.11 AD．作为改装的电压表，其示数应为311 V9．一正弦式交变电流的电压随时间变化的纪律如图所示．由图可知()A．该交变电流的电压瞬时值的表达式为u＝100 sin(25t)VB．该交变电流的频率为25 HzC．该交变电流的电压的有效值为100 2 VD．若将该交变电流压加在阻值为R＝100 Ω的电阻两端，则电阻消耗的功率是50 W10．一台小型发电机产生的电动势随时间变化的正弦纪律图像如图①所示．已知发电机线圈内阻为5.0 Ω，若外接一只电阻为95.0 Ω的灯胆，如图②所示，则()A．电压表的示数为220 VB．电路中的电流偏向每秒钟改变50次C．灯胆实际消耗的功率为484 WD．发电机线圈内阻每秒钟产生的焦耳热为24.2 J11．两个相同的电阻，分别通以如图所示的正弦式交变电流和方波式交变电流，两种交变电流的最大值相等，周期相等．则在一个周期内，正弦式交变电流在电阻上产生的焦耳热Q1与方波式交变电流在电阻上产生的焦耳热Q2之比即是()A．3∶1 B．1∶2C．2∶1 D．4∶312．正弦交变电源与电阻R、交流电压表根据图甲所示的方法相连，R＝10 Ω，交流电压表的示数是10 V．图乙是交变电源输出电压u随时间t变化的图象．则()A．议决R的电流i R随时间t变化的纪律是i R＝2cos 100πt AB ．议决R 的电流i R 随时间t 变化的纪律是i R ＝ 2cos 50πt AC ．R 两真个电压u R 随时间t 变化的纪律是u R ＝52cos 100πt VD ．R 两真个电压u R 随时间t 变化的纪律是u R ＝52cos 50πt V13．电阻R 1、R 2与交流电源根据图-1方法相连，R 1＝10 Ω，R 2＝20 Ω.合上开关S 后，议决电阻R 2的正弦式交变电流i 随时间t 变化的环境如图-2所示．则( )A ．议决R 1的电流有效值是1.2 AB ．R 1两真个电压有效值是6 VC ．议决R 2的电流最大值是1.2 2 AD ．R 2两真个电压最大值是6 2 V14．将正弦交流电议决整流器处理后，得到的电流波形刚好去掉半周，如图所示，它的有效值是 （ ）A.2 AB.2 AC.22 AD.1 A15．如图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，议决装置P 使加在电热丝上的电压的波形如右图所示。

《交变电流》检测题一、单选题1．如图，图甲中理想变压器原、副线圈的匝数之比n1：n2=5：1，电阻R= 20Ω，L1、L1为规格相同的两只小灯泡，S1为单刀双掷开关原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S1接l且S2闭合，此时L2正常开光．下列说法正确的是A．输入电压u的表达式u sin(50πt)VB．当S1接1，断开S2时，L1、L2均正常发光C．当S1接1，断开S2时，原线圈的输入功率将增大D．当S1换接到2后，R消耗的电功率为0.8W2．如图所示，a、b 灯分别标有“36V，40W”和“36V，25W”，闭合电键，调节R ，使a 、b 都正常发光．这时断开电键后再次闭合，则下列说法中错误的是（）A．重新闭合瞬间，由于电感线圈对电流增大的阻碍作用，a 将慢慢亮起来，而b 立即变亮B．重新闭合稳定后，两灯都正常发光，a 的额定功率大，所以较亮C．断开瞬间,由于电感线圈对电流减小的阻碍作用,通过a 的电流将逐渐减小, a 渐渐变暗到熄灭D．断开瞬间，b 灯立刻熄灭3．一理想变压器原、副线圈匝数比n1：n2＝11：5，原线圈与正弦交变电源连接，输入电压u 如图所示．副线圈仅接入一个10Ω的电阻，则（）A ．原线圈电流表的示数是22 A B．与电阻并联的电压表的示数是C ．经过1分钟电阻发出的热量是6×103 J D ．变压器的输入功率是1×103 W 4．如图所示，理想变压器原线圈中正弦式交变电源的输出电压和电流分别为和，两个副线圈的输出电压和电流分别为和、和.接在原副线圈中的五个完全相同的灯泡均正常发光．则下列表述正确的是A ．∶∶=1∶2∶1B ．∶∶=1∶1∶2C ．三个线圈匝数之比为5∶2∶1D ．电源电压与原线圈两端电压之比为5∶45．如图所示为一含有理想变压器的电路，U 为正弦交流电源，输出电压的有效值恒定，开关S 闭合前后理想电流表的示数比为1：3，则电阻1R 、2R 的比值12R R 为( )A ．1：1B ．2：1C ．3：1D ．4：16．如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，A 、V 均为理想电表，R 为光敏电阻(其阻值随光强增大而减小)，l L 和2L 是两个完全相同的灯泡.原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是( )A ．电压u 的频率为100HzB ．电压表V 的示数为C ．当照射R 的光强增大时，电流表A 的示数变大D ．当l L 的灯丝烧断后，电压表V 的示数会变大7．如图甲所示，理想变压器原、副线圈匝数分别为1n 、2n ，原线圈回路接有内阻不计的交流电流表A ，副线圈回路接有定值电阻R =2Ω，现在a 、b 间，c 、d 间分别接上示波器，同时监测得a 、b 间，c 、d 间电压随时间变化的图象分别如图乙、丙所示，下列说法正确的是（ ）A ．T =0.01sB ．1n ：2n ≈55：2C ．电流表A 的示数I ≈36.4mAD ．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为08．如图甲所示，一阻值为R 的电阻接在电动势为E 、内阻为r 的直流电源两端，电源的效率为94.1%；如图乙所示，当该阻值为R 的电阻通过理想变压器接在电压有效值为E 、内阻为r 的交流电源上时，变压器原线圈两端的电压为2E，则该变压器的原、副线圈匝数比为A ．4：1B ．1：4C ．16：1D ．1：169．教学用发电机能够产生正弦式交变电流．利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P．若发电机线圈的转速变为原来的2倍，则A．R消耗的功率变为2P B．电压表V的读数变为2UC．电流表A的读数变为4I D．通过R的交变电流频率不变10．矩形金属线圈共10匝，在匀强磁场中绕垂直磁场方向的转轴匀速转动，线圈中产生的电动势e随时间t的变化情况如图所示，下列说法中正确的是A．此交流电的频率是50 Hz B．0.015 s时线圈平面与磁场垂直C．此交流电的电动势有效值是．穿过线圈的磁通量最大值为15Wb11．某交变电流的图象如图所示，则该交变电流的有效值为（）A．2 A B．4A C．3.5 A D．6A二、多选题12．如图甲所示的电路中，电阻R1＝R2＝R，和R1并联的D是理想二极管(正向电阻可视为零，反向电阻为无穷大)，在A、B之间加一个如图乙所示的交变电压(电压为正值时，U AB>0).由此可知( )A ．在A 、B 之间所加的交变电压的周期为2×10－2 sB ．在A 、B 之间所加的交变电压的瞬时值表达式为u ＝220√2sin 50πt (V)C ．加在R 1上电压的有效值为55√2 VD ．加在R 1上电压的有效值为55√10 V13．如图所示，一台理想变压器，要使变压的输入功率增加，可以采取下列哪种方法（其他条件保持不变）（ ）A ．增大R 的阻值B ．减小R 的阻值C ．增加副线圈的匝数n 2D ．减小原线圈的匝数n 114．如图甲所示，理想变压器原、副线圈的匝数比为 4：1，电压表、电流表为理想电表．L 1、L 2、L 3、L 4为四只规格均为“220V，60W”的相同灯泡．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（）A ．电流表的示数为 0.82AB ．电压表的示数为 660 VC ．a 、b 两点的电压是 1100VD ．a 、b 两点的电压是 1045V15．如图，电阻R 、电容C 和电感L 并联后，接人输出电压有效值、频率可调的交流电源.当电路中交流电的频率为f 时，通过R C 、和L 的电流有效值恰好相等.若将频率降低为12f ，分别用12,I I 和3I 表示此时通过R C 、和L 的电流有效值，则（ ）A ．13I I >B ．12I I >C ．32I I >D ．23I I =16．一含有理想变压器的电路如图所示，正弦交流电源电压为U 0，，变压器原副线圈匝数之比为3∶1，电阻关系为R 0= R 1 =R 2 =R 3，为理想交流电压表，示数用U 表示，则下列判断正确的是A ．闭合电键S ，电阻R 0与R 1消耗的功率之比为9∶1B ．闭合电键S ，电阻R 0与R 1消耗的功率之比为1∶1C ．断开S ，U 0∶U =11∶3D ．断开S ，U 0∶U =4∶1 三、实验题17．一个教学用的简易变压器，两线圈的匝数未知，某同学想用所学变压器的知识测定两线圈的匝数。

物理选修3-2第五章交变电流第一节交变电流肥城市第六高级中学汪顺安●教学目标一、知识目标1.使学生理解交变电流的产生原理，知道什么是中性面.2.掌握交变电流的变化规律及表示方法.3.理解交变电流的瞬时值和最大值及中性面的准确含义.二、技能目标1.掌握描述物理量的三种基本方法（文字法、公式法、图象法）.2.培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.3.培养学生运用数学知识解决物理问题的能力.三、情感态度目标培养学生理论联系实际的思想.●教学重点交变电流产生的物理过程的分析.●教学难点交变电流的变化规律及应用.●教学方法演示法、分析法、归纳法.●教学用具手摇单相发电机、小灯泡、示波器、多媒体教学课件、示教用大的电流表.●课时安排1课时●教学过程一、引入新课［师］出示单相交流发电机，引导学生首先观察它的主要构造.［演示］将手摇发电机模型与小灯泡组成闭合电路.当线框快速转动时，观察到什么现象?［生］小灯泡一闪一闪的.［师］再将手摇发电机模型与示教电流表组成闭合电路,当线框缓慢转动(或快速摆动)时,观察到什么?［生］电流表指针左右摆动.［师］线圈里产生的是什么样的电流？请同学们阅读教材后回答.［生］转动的线圈里产生了大小和方向都随时间做周期性变化的交变电流.［师］现代生产和生活中大都使用交流电.交流电有许多优点，今天我们学习交流电的产生和变化规律.二、新课教学1.交变电流的产生［师］为什么矩形线圈在匀强磁场中匀速转动时线圈里能产生交变电流？［生］对这个问题有浓厚的兴趣,讨论热烈.［师］多媒体课件打出下图.当abcd线圈在磁场中绕OO′轴转动时,哪些边切割磁感线?［生］ab与cd.［师］当ab边向右、cd边向左运动时,线圈中感应电流的方向如何?［生］感应电流是沿着a→b→c→d→a方向流动的.［师］当ab边向左、cd边向右运动时,线圈中感应电流的方向如何?［生］感应电流是沿着d→c→b→a→d方向流动的.［师］正是这两种情况交替出现,在线圈中产生了交变电流.当线圈转到什么位置时,产生的感应电动势最大?［生］线圈平面与磁感线平行时,ab边与cd边线速度方向都跟磁感线方向垂直,即两边都垂直切割磁感线,此时产生感应电动势最大.［师］线圈转到什么位置时,产生的感应电动势最小?［生］当线圈平面跟磁感线垂直时,ab边和cd边线速度方向都跟磁感线平行,即不切割磁感线,此时感应电动势为零.［师］利用多媒体课件,屏幕上打出中性面概念:(1)中性面——线框平面与磁感线垂直位置.(2)线圈处于中性面位置时,穿过线圈Φ最大,但=0.(3)线圈越过中性面,线圈中I感方向要改变.线圈转一周,感应电流方向改变两次.2.交变电流的变化规律设线圈平面从中性面开始转动,角速度是ω.经过时间t,线圈转过的角度是ωt,ab边的线速度v的方向跟磁感线方向间的夹角也等于ωt,如右图所示.设ab边长为L1,bc边长L2,磁感应强度为B,这时ab边产生的感应电动势多大?［生］e ab=BL1vsinωt=BL1·ωsinωt=BL1L2sinωt［师］cd边中产生的感应电动势跟ab边中产生的感应电动势大小相同,又是串联在一起,此时整个线框中感应电动势多大?［生］e=e ab+e cd=BL1L2ωsinωt［师］若线圈有N匝时,相当于N个完全相同的电源串联,e=NBL1L2ωsinωt,令E m=NBL1L2ω,叫做感应电动势的最大值,e叫做感应电动势的瞬时值.请同学们阅读教材,了解感应电流的最大值和瞬时值.［生］根据闭合电路欧姆定律,感应电流的最大值I m=,感应电流的瞬时值i=I m s i nωt.［师］电路的某一段上电压的瞬时值与最大值等于什么?［生］根据部分电路欧姆定律,电压的最大值U m=I m R,电压的瞬时值U=U m sinωt.［师］电动势、电流与电压的瞬时值与时间的关系可以用正弦曲线来表示,如下图所示:3.几种常见的交变电波形三、小结本节课主要学习了以下几个问题：1.矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式交变电流.2.从中性面开始计时，感应电动势瞬时值的表达式为e=NBSωs i nω t,感应电动势的最大值为E m=NBSω.3.中性面的特点：磁通量最大为Φm，但e=0.六、本节优化训练设计1.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势E随时间t的变化如图所示，则下列说法中正确的是A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当电动势E变换方向时，通过线圈的磁通量的绝对值都为最大2.一台发电机产生的按正弦规律变化的感应电动势的最大值为311 V，线圈在磁场中转动的角速度是100π rad/s.（1）写出感应电动势的瞬时值表达式.（2）若该发电机只与含电阻的负载组成闭合电路，电路中的总电阻为100 Ω，试写出通过负载的电流强度的瞬时表达式.在t= s时电流强度的瞬时值为多少？3.一个矩形线圈在匀强磁场中转动产生交流电压为u=220s i n100πt V，则A.它的频率是50 HzB.当t=0时，线圈平面与中性面重合C.电压的平均值是220 VD.当t= s时，电压达到最大值4.交流发电机工作时的电动势的变化规律为e=E m s i nωt，如果转子的转速n提高1倍，其他条件不变，则电动势的变化规律将变化为A.e=E m s in2ωtB.e=2E m s in2ωtC.e=2E m s in4ωtD.e=2E m s inωt参考答案：1.D2.解析：因为电动势的最大值E m=311 V，角速度ω=100 π rad/s，所以电动势的瞬时值表达式是e=311s in100πt V.根据欧姆定律，电路中电流强度的最大值为I m= A=3.11 A，所以通过负载的电流强度的瞬时值表达式是i=3.11s in100πt A.当t= s时，电流的瞬时值为i=3.11s in(100π·)=3.11×A=1.55 A.3.ABD4.B四、作业问题与练习第3、4题五、板书设计●教后记注重与电磁感应的联系，重视交变电流产生的原理，多与现实生活和生产联系，并注重知识的灵活应用。

2019备战高考物理选修3-2-第五章交变电流-电能的输送（含解析）一、单选题1.发电厂发电机的输出电压为U1，发电厂至用户的输电导线的总电阻为R ，通过输电导线的电流为I ，输电线末端的电压为U2，下面选项不能表示输电导线上损耗的功率的是( )A. B. C. I2R D. I(U1－U2)2.照明供电线路的路端电压基本上是保持不变的，可是我们在晚上七八点钟用电高峰开灯时电灯比深夜时要显得暗，这说明在用电高峰期（）A. 每个用电器的功率减小了，所以降压变压器的输出功率也减小了B. 总电阻比深夜时大，干路电流小，每一支路的电流就小C. 总电阻比深夜时小，干路电流大，输电线上损失的电压大D. 干路电流一定，支路比深夜时多，分去了一部分电流3.关于减小远距离输电线上的功率损耗，下列说法正确的是（）A. 由功率，应降低输电电压，增大导线电阻B. 由,应采用低电压小电流输电C. 由，应减小导线电阻或减小输电电流D. 上述说法均不对4.照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时（）A. 总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低B. 总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C. 总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D. 总电阻比深夜时小，供电线路上的电流大，每盏灯两端的电压较低5.远距离输电时，如果输送的电功率一定，输电电压升高到原来的n倍，则输电线路上的功率损失将是原来的（）A. B. C. D.6.中央电视台《焦点访谈》多次报道某些边远落后农村电价过高，农民负担过重，其中客观原因是电网陈旧老化，近来进行农村电网改造，为了减少远距离输电的损耗而降低电费价格，可采取的措施有（）A. 提高输送功率B. 增大输送电流C. 提高输电电压D. 增大输电导线电阻7.利用超导材料零电阻的性质可实现无损耗输电.现有一直流电路,输电线的总电阻为0.4 Ω,它提供给用电器的电功率为40 kW、电压为800 V.如果用临界温度以下的超导电缆替代原来的输电线,保持供给用电器的功率和电压不变,那么节约的电功率为（）A. 1 kWB. 1.6×103 kWC. 1.6 kWD. 10 kW8.远距离输电时，若保证电能的输送功率不变，则( )A. 由公式得，输电电压越高，输电导线上的功率损失越大B. 由公式得，输电导线的电阻越大，输电导线上的功率损失越小C. 由公式得，输电电流越大，输电导线上的功率损失越大D. 由公式P＝IU 得，输电导线上的功率损失与电流强度成正比9.如图所示的远距离输电电路，升压变压器和降压变压器均为理想变压器，升压变压器原、副线圈的电压、电流和功率分别为、、、、、，降压变压器原、副线圈的电压、电流和功率分别为、、、、、，输电线上的总电阻为，下列说法中正确的是（）A. B.C. D. 输电线上损耗的功率为10.远距离输电的示意图如图：若发电机的输出电压不变，两变压器之间输电线电阻不变，其余线路电阻不计，则下列叙述中不正确的是（）A. 用电高峰时，输电线上损失的功率与发电机的输出功率之比比用电低谷时大B. 用电高峰时，输电线上电流较小，因此灯光较暗C. 当用户用电器的总电阻减小时，输电线上损失的功率增大D. 发电机输出的功率增大时用户得到的电压反而降低11.某小型发电站的电能输送示意图如图，变压器均为理想变压器并标示了电压和匝数．若电压U1=U4，输电线总电阻为r ，用户端的用电器正常工作，则（）A. U2=U3B. U2<U3C. =D. ＜12.照明供电线路的路端电压基本上是保持不变的，可是我们在晚上七八点钟用电高峰开灯时电灯比深夜时要显得暗，这说明在用电高峰期（）A. 每个用电器的功率减小了，所以降压变压器的输出功率也减小了B. 总电阻比深夜时大，干路电流小，每一支路的电流就小C. 总电阻比深夜时小，干路电流大，输电线上损失的电压大D. 干路电流一定，支路比深夜时多，分去了一部分电流二、多选题13.如图所示为远距离高压输电的示意图．关于远距离输电，下列表述正确的是（）A. 增加输电导线的横截面积有利于减少输电过程中的电能损耗B. 高压输电是通过减小输电电流来减少电路的发热损耗的C. 在输送电压一定时，输送的电功率越大，输电过程中的电能损耗越小D. 高压输电必须综合考虑各种因素，不一定是电压越高越好14.图甲为远距离输电示意图，升压变压器原副线圈匝数比为1：100，降压变压器原副线圈匝数比为100：1，远距离输电线的总电阻为100Ω．若升压变压器的输入电压如图乙所示，输入功率为750kw．下列说法中正确的有（）A. 用户端交流电的频率为50HzB. 用户端电压为250VC. 输电线中的电流为30AD. 输电线路损耗功率为180kW15.图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电．已知输电线的总电阻R=10Ω，降压变压器T2的原、副线圈匝数之比为4：1，副线圈与纯电阻用电器组成闭合电路，用电器电阻R0=11Ω．若T1、T2均为理想变压器，T2的副线圈两端电压表达式为u=220 sin100πtV．下列说法正确的是（）A. 发电机中的电流变化频率为100HzB. 通过用电器的电流有效值为20AC. 升压变压器的输入功率为4650WD. 当用电器的电阻R0减小时，发电机的输出功率减小16.在总电压不变的条件下，黄昏时电灯比深夜暗，是因为黄昏时（）A. 线路中总电阻变大，干路电流变小B. 总电流一定，支路增多分去了电流C. 干路电流变大，线路损失电压增大D. 总电阻变小，每支路电流减小17.某发电厂原来用11kV的交流电压输电，后来改用升压变压器将电压升高到220kV输电，输送的电功率都是P，若输电线路的电阻为R，则下列说法中正确的是（）A. 据公式I= ，提高电压后输电线上的电流降为原来的B. 据公式I= ，提高电压后输电线上的电流增为原来的20倍C. 据公式P=I2R，提高电压后输电线上的功率损耗减为原来的D. 据公式P= ，提高电压后输电线上的功率损耗将增大为原来400倍18.如图甲为远距离输电示意图，变压器均为理想变压器．升压变压器原副线圈匝数比为l：100，其输入电压如图乙所示，远距离输电线的总电阻为100Ω．降压变压器右侧部分为一火警报警系统原理图，其中R1为一定值电阻，R2为用半导体热敏材料制成的传感器，当温度升高时其阻值变小．电压表V显示加在报警器上的电压（报警器未画出）．未出现火警时，升压变压器的输入功率为750kW．下列说法中正确的有（）A. 降压变压器副线圈输出的交流电频率为50HzB. 远距离输电线路损耗功率为180kwC. 当传感器R2所在处出现火警时，电压表V的示数变大D. 当传感器R2所在处出现火警时，输电线上的电流变大三、填空题19.在远距离输电中, 输送电压为220伏, 输送的电功率为44千瓦, 输电线的总电阻为0.2欧, 在使用原副线圈匝数比为1:10的升压变压器升压, 再用10:1的降压变压器降压方式送电时. 输电线上损失的电压为________ V, 损失的电功率为________ W20.远距离输送一定功率的交变电流，若输送电压升高为原来的n倍，则输电线上由电阻造成的电压损耗是原来的________，输电线上的电功率损耗是原来的________。

教学课题：交变电流 一．教学目标 【知识和技能】1、知道正弦交流电是矩形线框在匀强磁场中匀速转动产生的．知道中性面的概念．2、掌握交变电流的变化规律及表示方法，理解描述正弦交流电的物理量的物理含义．3、理解正弦交流电的图像，能从图像中读出所需要的物理量．4、理解交变电流的瞬时值和最大值，能正确表达出正弦交流电的最大值、有效值、瞬时值．5、理解交流电的有效值的概念，能用有效值做有关交流电功率的计算． 【过程和方法】1、掌握描述物理规律的基本方法——文字法、公式法、图像法．2、培养学生观察能力、空间想象能力、立体图转化为平面图进行处理问题的能力．3、培养学生运用数学知识解决处理物理问题的能力．【情感、态度、价值观】培养学生爱国主义精神及为富民强国认真学习的精神．二．教学重点、难点 重点：交变电流产生的物理过程的分析及中性面的特点．难点：交变电流产生的物理过程的分析． 三．教学仪器交流发电机模型、演示电流表 四．教学方法讲授、演示、探究五．教学过程 引入［复习提问］１．感应电动势的大小：基本式：t n ∆∆Φ=ε导出式：⊥=BlV ε２．感应电动势的方向： 基本规律：楞次定律导出规律：右手定则（口诀：“力左电右”） ［教师演示］交变电流产生的实验：模型发电机产生的电流，大小和方向在不断的变化，这种电流叫做交变电流． 新课1、交变电流的产生 演示1：出示手摇发电机模型，并连接演示电流表．当线圈在磁场中转动时，电流表的指针随着线圈的转动而摆动，线圈每转动一周指针左右摆动一次．表明电流强度的大小和方向都做周期性的变化，这种电流叫交流电．2、交变电流的变化规律 投影显示：矩形线圈在匀强磁场中匀速转动的四个过程．分析：线圈bc 、da 始终在平行磁感线方向转动，因而不产生感应电动势，只起导线作用．（1）线圈平面垂直于磁感线（甲图），ab 、cd 边此时速度方向与磁感线平行，线圈中没有感应电动势，没有感应电流．教师强调指出：这时线圈平面所处的位置叫中性面．中性面的特点：线圈平面与磁感线垂直，磁通量最大，感应电动势最小为零，感应电流为零． （2）当线圈平面逆时针转过90° 时（乙图），即线圈平面与磁感线平行时，ab 、cd 边的线速度方向都跟磁感线垂直，即两边都垂直切割磁感线，这时感应电动势最大，线圈中的感应电流也最大． （3）再转过90° 时（丙图），线圈又处于中性面位置，线圈中没有感应电动势．（4）当线圈再转过 90°时，处于图（丁）位置，ab 、cd 边的瞬时速度方向，跟线圈经过图（乙）位置时的速度方向相反，产生的感应电动势方向也跟在（图乙）位置相反． （5）再转过90° 线圈处于起始位置（戊图），与（甲）图位置相同，线圈中没有感应电动势． 在场强为 的匀强磁场中，矩形线圈边长为l 1、l 2，逆时针绕中轴匀速转动，角速度为ω ，从中性面开始计时，经过时间t ．线圈中的感应电动势的大小如何变化呢？线圈转动的线速度为 ω，转过的角度为ωt ，此时ab 边线速度 以磁感线的夹角也等于ωt ，这时ab 边中的感应电动势为：E=(Bl 1l 2ω/2)sin ωt 同理，cd 边切割磁感线的感应电动势为：E=(Bl 1l 2ω/2)sin ωt就整个线圈来看，因ab 、cd 边产生的感应电势方向相同，是串联，所以当线圈平面跟磁感线平行时，即 ，这时感应电动势最大值 ；E m =BS ω． 感应电动势的瞬时表达式为： e= BS ωsin ωt 可见在匀强磁场中，匀速转动的线圈中产生的感应电动势是按正弦规律变化的．即感应电动势的大小和方向是以一定的时间间隔做周期性变化． 当线圈跟外电路组成闭合回路时，设整个回路的电阻为 ，则电路的感应电流的瞬时值为表达式 ． 感应电流瞬时值表达式为 ，这种按正弦规律变化的交变电流叫正弦式电流．3、交流电的图像：交流电的变化规律还可以用图像来表示，在直角坐标系中，横轴表示线圈平面跟中性面的夹角（或者表示线圈转动经过的时间 ），纵坐标表示感应电动势 （感应电流 ）．规律：t Sin m ωεε=t Sin I i m ω=其中：ωεnBS m =，Rr I mm +=ε．4、交流发电机（1）发电机的基本组成①用来产生感应电动势的线圈（叫电枢）． ②用来产生磁场的磁极． （2）发电机的基本种类①旋转电枢式发电机（电枢动磁极不动）． ②旋转磁极式发电机（磁极动电枢不动）． 无论哪种发电机，转动的部分叫转子，不动的部分叫定子． 例题与练习【例1】如图所示各图线中表示交变电流的是 【 】【误解】 选（A ），（B ），（C ），（D ）． 【正确解答】 选（B ），（C ），（D ）．【错因分析与解题指导】 大小、方向随时间作周期性变化的电流为交变电流．【误解】选有（A ），然而（A ）中电流大小虽周期性变化，但方向不变，是直流电流而不是交变电流．【例2】 一线圈中产生的正弦交变电流按i=10sin314tA 变化，求出当线圈从中性面起转过30°、60°、90°、120°所需时间及对应的电流值．【分析】 通过跟正弦交变电流的标准式比较，直接代入计算．【解答】 线圈从中性面开始转动产生的正弦交变电流的标准式是 i=I m sin ωt ．式中ωt 表示线圈平面对中性面的夹角（单位是rad ）． 当线圈平面转过的角度θ1=30°时，由得经历的时间和对应的电流值分别为同理，当θ2=60°时，得当θ3=90°时，得当θ4=120°时，得【说明】 用公式i=I m sin ωt 算出的是线圈在转动过程中某位置或某个时刻的电流值，所以它是一个瞬时值表达式． 【例3】 在匀强磁场中的矩形线圈从中性面开始匀速转动，穿过线圈平面的磁通量与时间t 的图象是 【 】【分析】 设匀强磁场的磁感强度为B ，矩形线圈abcd 的面积为S ，如图2所示从中性面位置开始逆时针方向匀速转动．设经时间t 转过的角度θ=ωt ，转到位置a 1d 1，画出它的正视图如图3所示．积）可知，在时刻t 通过线圈平面的磁通量为【答】 C ．【说明】磁通量是标量．磁通量的正、负表示它穿过平面的方向．根据图3得出的上述表达式，是规定从左向右穿过平面左侧面（用实线表示）的方向为正．当转过θ=90°后，磁感线将从平面的右侧面（用虚线表示）穿过，磁通量为负．线圈转动时，穿过线圈的磁通量，线圈中产生的感应电动势随时间变化的对照关系，如图4所示．练习1．一矩形线圈在匀强磁场中转动，当线圈平面跟中性面重合的瞬间，下列说法正确的是（）A．电流方向改变B．磁通量为零C．圈中磁通量的变化率最大D．线圈没有边切割磁感线2．如图所示，线圈abcd绕ab和cd的中点的连线OO′转动，OO′与匀强磁场垂直，线圈的单位长度的电阻值为定值，为了使线圈中电流值增为原来的2倍，可采用的办法有（）A．使线圈绕cd边转动B．使线圈的面积增为原来的2倍C．使磁感强度和转速增加为原来的2倍D．使磁感强度减为原来的1/2，转速增为原来的4倍小结1、交流电的产生强度和方向都随时间做周期性变化的电流叫做交变电流，简称交流．2、交流电的变化规律感应电动势的瞬时表达式为：．感应电流瞬时值表达式：．3、交流电的图像4、交流发电机（1）发电机的基本组成：①电枢．②磁极．（2）发电机的基本种类:①旋转电枢式发电机．②旋转磁极式发电机．作业六．教学反思：教学课题：描述交变电流有物理量一．教学目标【知识和技能】1.理解交变电流的周期、频率含义，掌握它们相互间关系，知道我国生产和生活用电的周期（频率）的大小．2、理解交变电流的最大值和有效值的意义，知道它们之间的关系，会应用正弦式交变电流有效值公式进行有关计算．3、能利用有效值定义计算某些交变电流的有效值【过程和方法】1、培养学生阅读、理解及自学能力．2、培养学生将知识进行类比、迁移的能力．3、使学生理解如何建立新的物理概念而培养学生处理解决新问题能力．4、培养学生应用数学工具处理解决物理问题的能力．5、训练学生由特殊到一般的归纳、演绎思维能力．6、培养学生的实际动手操作能力．【情感、态度、价值观】1、由用电器铭牌，可介绍我国近几年的经济腾飞，激发学生爱国精神和为建设祖国发奋学习的精神．2、让学生体会对称美．二．教学重点、难点重点：交流电的有效值、最大值、频率、周期的理解难点：1、交变电流有效值概念既是重点又是难点，通过计算特殊形式的交变电流的有效值来体会和掌握它的定义。

高二物理选修32第五章：交变电流制造人：陈合森日期: 【要点导学】交变电流的发生.变化规律和基本物理量：1．交变电流：______和____都随时间做周期性变化的电流为交变电流.2、交变电流的发生：矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动时发生正弦交变电流.假定线圈绕平行于磁感线的轴转动，那么不发生感应电动势.矩形线圈在匀强磁场中匀速转动时，将经过两个特殊位置，其特点区分是：(1)中性面：与匀强磁场磁感线垂直的平面叫中性面.线圈平面处于跟中性面重合的位置时；(a)线圈各边都不切割磁感线，即感应电流等于零；(b)磁感线垂直于该时辰的线圈平面，所以磁通量最大，磁通量的变化率为零.(c)交变电流的方向在中性面的两侧是相反的.(2)线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为零，磁通量的变化率最大，感应电动势、感应电流均最大，电流方向不变.3、交变电流的变化规律：当以线圈经过中性面对为计时终点时，交变电流的函数表达式：e=E m sinωt，其中E m=2NBL v=NBωS；i=I m sinωt，其中I m=E m/R。

当以线圈经过中性面对为计时终点时，交变电流的函数表达式：e=E m sinωt，其中E m=2NBL v=NBωS；i=I m sinωt，其中I m=E m/R。

例1、矩形线圈在匀强磁场中匀速转动，在线圈平面经过中性面瞬间：〔〕A.线圈平面与磁感线平行；B.经过线圈的磁通量最大；C.线圈中的感应电动势最大；D.线圈中感应电动势的方向突变。

例2、一矩形线圈，面积为s，匝数为N，在场强为B的匀强磁场中绕着轴oo’做匀速转动角速度为ω，磁场方向与转轴垂直，当线圈转到中性面位置末尾计时，求：〔1〕线圈中感应电动势的最大值？写出线圈中感应电动势随时间变化的表达式？〔2〕假定线圈中的电阻为R，那么线圈中的电流的最大值为多少？写出线圈中的电流瞬时表达式。

解析：变式训练：一台发电机发生的按正弦规律变化的感应电动势的最大值为311V，线圈在磁场中转动的角速度是100πrad/s。
