5.6 创建爆炸视图
出于制造目的，经常需要分离装配体中的零部件，以形象地分析它们之间的相互关系。
装配体的爆炸视图，可以分离其中的零部件，以便查看装配体。 装配体爆炸后，不能给装配
体添加配合。
建立扩口模装配爆炸图的步骤如下：
（1
）单击屏幕最上方的“打开”图标按钮，弹出打开文件对话框，找到配套光盘中
的“扩口模装配爆炸”装配零件，单击打开，进入装配图界面。单击工具栏中的“爆炸视图”图标按钮，弹出爆炸视图属性管理器，在“爆炸步骤的零部件”输入中输入“气缸-2”，
即在绘图选择“气缸-2”零部件，系统会显示出三坐标轴，单击“Y”轴，系统将三坐标轴
缩成“Y”轴，在“爆炸方向”输入框中自动输入“Y轴”，如果方向不对，可以单击“反向”
图标来改变爆炸方向，在
“爆炸距离”输入框中输入150，先单击“应用”
图标按钮，
观察爆炸效果符合要求了再单击“完成”按钮，结束爆炸步骤1如图5-75所示。
图5-75 爆炸步骤1-气缸爆炸
（2）在
“爆炸步骤的零部件”输入中输入“管子夹紧上模连接座”，即在绘图选择“管
子夹紧上模连接座”零部件，系统会显示出三坐标轴，单击“Y”轴，系统将三坐标轴缩成
一个“Y”轴，在“爆炸方向”输入框中系统自动输入“Y轴”
，在“爆炸距离”输入框
中输入100，先单击“应用”按钮，观察爆炸效果符合要求了单击“完成”按钮，结
束爆炸步骤2如图5-76所示。
图5-76 爆炸步骤2－管子夹紧上模连接座爆炸 148 （3
）在“爆炸步骤的零部件”输入中输入“管子夹紧下模”，即在绘图选择“管子夹
紧下模”零部件，系统会显示出三坐标轴，单击“Y”轴，系统将三坐标轴缩成一个“Y”轴，
在“爆炸方向”输入框中系统自动输入“Y轴”
，在“爆炸距离”输入框中输入30，先单击“应用”按钮，观察爆炸效果符合要求了再单击“完成”按钮，结束爆炸步骤3
如图5-77所示。
图5-77 爆炸步骤3－管子夹紧下模爆炸
（4
）在“爆炸步骤的零部件”输入中输入“气缸-1”，即在绘图选择“气缸-1”零部
Solidworks基础入门教学（一）概述
●单击文件菜单开始或退出零件图，装配图或视图。
●单击视图，工具菜单或在工具条上单击右键来选择显示哪些工具条。视图菜单还可以让你隐藏或显示状态栏。
●单击工具菜单 SolidWorks 的选项，或记录宏。
●单击右上角的最大化按扭使窗口全屏显示。
设计树：设计树对于不同的操作类型（零件设计、工程图、虚拟装配）其内容是不同的。但基本上在这里设计树都真是的记录了我们在操作中做的每一步。（如：添加一个特征、加入一个视图或插入一个零件等）
工作区域：是我们进行零件设计、制作工程图、虚拟装配的主要操作窗口。我们以后提到的草绘等操作均在这个区域中完成。
状态栏：标明了目前操作的状态。
§1.5 solidworks工具栏的个性化定制
工具栏可以根据自己的使用情况进行定制，主要有如下几种操作方法：
1、工具栏显示/隐藏：将鼠标定位于空白的工具栏旁边，点击右键。打对号的工具表示显示，否则隐藏
2、使用菜单：工具-自定义,选择工具栏标签。选中需要显示的工具栏，还可以定义工具栏图标的大小。
3、工具栏的移动：按住工具栏的竖线拖动，可以移动工具栏，可以定位于顶端、底端、左边、右边，或浮动于屏幕上。
4、工具栏内容的增减：使用菜单：工具-自定义，选中命令标签，如下图：
●拖动一图标移动到某工具栏。
●从某工具栏中拖回到按钮栏中，取消在该工具栏的显示
●拖动工具栏中的一图标到前后位置，可以改变图标位置。
Solidworks基础入门教学（一）概述
第一章 概述
§1.1 说明
本教程向你介绍了一些solidworks的最常用的使用方法。其宗旨是为了给solidworks的爱好者一个基础的入门课程。本作者根据对SOLIDWORKS的应用经验，提供了一些技巧性的内容。希望对您有所帮助。
73 例2：建立如图3-16所示的组合体模型。
本例是一个典型的叠加类组合体，可以分为4个部分，建立模型时一个部分一个部分地
做，每个部分都是先确定基准面（如果系统现有基准面不能满足要求，则要另外建立基准面）
→绘制草图→拉伸或切除。本例的目的是使读者学会SW建模的基本思路：如先分解模型;草
图最好与系统的原点重合;在建模过程中经常放大或缩小视图或旋转视图; 对称的模型先做一
半，再镜像另一半等等。
图3-16 组合体模型
（1
）单击菜单“文件”→“新建”
命令，在弹出的新建文件对话框中选择“零件”
文件，单击“确定”图标按钮。从特征管理器中选择“上视基准面”→正视于，进入草图绘制界面。单击“圆”图标按钮，绘制出2个同心圆。单击“智能尺寸”图标按钮标出尺寸，如图3-17所示。
图3-17 绘制2个同心圆
（2
）单击“中心矩形”图标按钮绘制出一个矩形，中心点落在原点上，单击“智能
尺寸” 图标按钮标出尺寸，如图3-18所示。
74
图3-18 绘制矩形
（3）单击“拉伸凸台/
基体”图标按钮，系统弹出“拉伸”属性管理器，在“方向1”
栏的“终止条件”选择框中选择“两侧对称”
，在“深度”输入框中输入32，如图3-19中
①②所示。在“所选轮廓”栏中单击鼠标，然后移动鼠标到图形区域中选择，如图3-19中③
④所示。其他采用默认设置，单击“确定”图标按钮完成拉伸操作。结果如图3-19中⑤所
示。
图3-19 “拉伸1”属性管理器
（4）从特征管理器中选择“上视基准面”→正视于，进入草图绘制界面。单击“中心75 线”图标按钮，绘制出一条右端点在圆心的水平中心线。单击“圆”图标按钮，绘制出
2
个同心圆。单击“转换实体引用”图标按钮将圆柱的外轮廓线转换成草图，单击“智能尺寸”图标按钮标出尺寸，如图3-20所示。
图3-20 绘制中心线和圆
（5
）单击“直线”图标按钮，绘制出一条直线，如图3-21中左图所示。单击“添加几何关系”图标按钮将直线分别与2个圆作“相切”约束。如图3-21中右图所示寸。

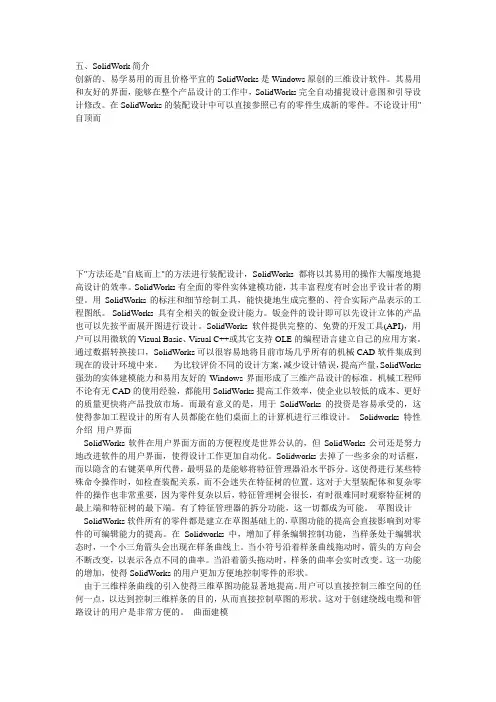

五、SolidWork 简介
创新的、易学易用的而且价格平宜的SolidWorks是Windows原创的三维设计软件。其易用和友好的界面，能够在整个产品设计的工作中，SolidWorks完全自动捕捉设计意图和引导设计修改。在SolidWorks的装配设计中可以直接参照已有的零件生成新的零件。不论设计用"自顶而
下"方法还是"自底而上"的方法进行装配设计，SolidWorks都将以其易用的操作大幅度地提高设计的效率。SolidWorks有全面的零件实体建模功能，其丰富程度有时会出乎设计者的期望。用SolidWorks的标注和细节绘制工具，能快捷地生成完整的、符合实际产品表示的工程图纸。 SolidWorks具有全相关的钣金设计能力。钣金件的设计即可以先设计立体的产品也可以先按平面展开图进行设计。SolidWorks软件提供完整的、免费的开发工具(API)，用户可以用微软的Visual Basic、Visual C++或其它支持OLE的编程语言建立自己的应用方案。通过数据转换接口，SolidWorks可以很容易地将目前市场几乎所有的机械CAD软件集成到现在的设计环境中来。 为比较评价不同的设计方案，减少设计错误，提高产量，SolidWorks强劲的实体建模能力和易用友好的Windows界面形成了三维产品设计的标准。机械工程师不论有无CAD的使用经验，都能用SolidWorks提高工作效率，使企业以较低的成本、更好的质量更快将产品投放市场。而最有意义的是，用于SolidWorks的投资是容易承受的，这使得参加工程设计的所有人员都能在他们桌面上的计算机进行三维设计。 Solidworks特性介绍 用户界面
SolidWorks软件在用户界面方面的方便程度是世界公认的，但SolidWorks公司还是努力地改进软件的用户界面，使得设计工作更加自动化。Solidworks去掉了一些多余的对话框，而以隐含的右键菜单所代替，最明显的是能够将特征管理器沿水平拆分。这使得进行某些特殊命令操作时，如检查装配关系，而不会迷失在特征树的位置。这对于大型装配体和复杂零件的操作也非常重要，因为零件复杂以后，特征管理树会很长，有时很难同时观察特征树的最上端和特征树的最下端。有了特征管理器的拆分功能，这一切都成为可能。 草图设计
