如何进行图纸自审工作总结作为设计师或工程师，我们经常需要在项目中进行图纸设计，而图纸自审是确保设计质量的重要环节。
在进行图纸自审时，我们需要遵循一定的步骤和原则，以确保图纸的准确性和完整性。
以下是我在图纸自审工作中总结的一些经验和教训。
首先，我们需要明确图纸的设计目标和规范要求。
在开始自审之前，我们应该对设计要求和相关标准进行仔细研究，确保自己对项目的需求和要求有清晰的理解。
只有在正确的基础上进行自审，才能更好地发现图纸中的问题和不足。
其次，我们需要进行系统和全面的自审。
在自审时，我们应该仔细检查每个细节，确保图纸中的每一项内容都符合要求。
我们需要检查尺寸、比例、注释、符号和图例等各个方面，确保它们的准确性和一致性。
同时，我们还需要检查图纸的完整性和一致性，确保所有的图纸都齐全、无缺失和重复。
此外，我们应该注重逻辑性和合理性。
在自审过程中，我们需要思考图纸中的每个设计决策是否合理和可行。
我们需要检查图纸中的各个部分是否协调一致，是否符合实际情况和施工要求。
只有在逻辑性和合理性上做到严格要求，才能保证图纸的有效性和可操作性。
最后，我们需要记录和整理自审结果。
在自审过程中，我们应该及时记录发现的问题和需要改进的地方，并与其他团队成员进行讨论和沟通。
同时，我们还应该将自审结果进行整理和总结，形成自审报告或备忘录，以便后续的工作和改进。
总的来说，图纸自审是设计工作中不可或缺的一环。
通过正确的方法和步骤进行自审，我们能够更好地发现图纸中的问题和不足，提高设计质量和效率。
希望以上的经验和教训能够对大家在图纸自审工作中有所帮助，提升自身的专业能力和工作水平。

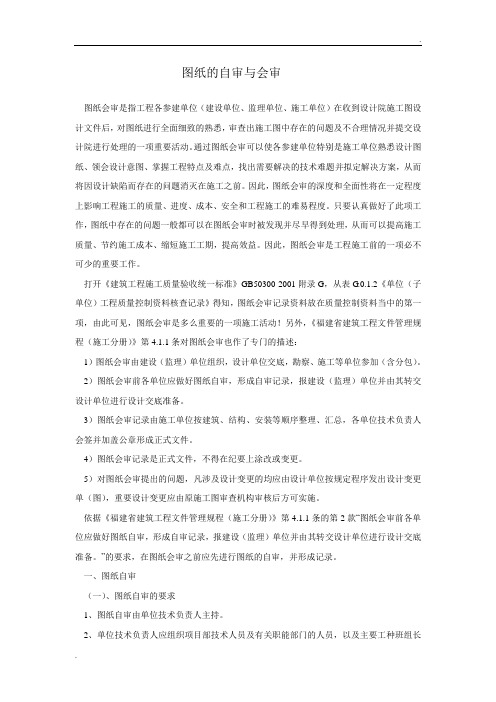

图纸的自审与会审图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。
只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益。
因此，图纸会审是工程施工前的一项必不可少的重要工作。
打开《建筑工程施工质量验收统一标准》GB50300-2001附录G，从表G.0.1.2《单位（子单位）工程质量控制资料核查记录》得知，图纸会审记录资料放在质量控制资料当中的第一项，由此可见，图纸会审是多么重要的一项施工活动！另外，《福建省建筑工程文件管理规程（施工分册）》第4.1.1条对图纸会审也作了专门的描述：1）图纸会审由建设（监理）单位组织，设计单位交底，勘察、施工等单位参加（含分包）。
2）图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
3）图纸会审记录由施工单位按建筑、结构、安装等顺序整理、汇总，各单位技术负责人会签并加盖公章形成正式文件。
4）图纸会审记录是正式文件，不得在纪要上涂改或变更。
5）对图纸会审提出的问题，凡涉及设计变更的均应由设计单位按规定程序发出设计变更单（图），重要设计变更应由原施工图审查机构审核后方可实施。
依据《福建省建筑工程文件管理规程（施工分册）》第4.1.1条的第2款“图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
图纸会审记录表1. 会审信息
会审日期会审地点参与人员记录人
2021年10月
15日公司会议
室A
张三、李四、王五、赵
六、钱七
小明
2. 会审内容
本次会审主要针对项目A的图纸设计进行讨论和审查。
3. 会审记录
序
号问题描述责任
人解决方案
1图纸中缺少标注尺寸张三补充标注尺寸
2设计图纸中未满足项目需
李四与设计师沟通修改求
3图纸中存在不合理的布局王五重新调整布局
4缺少必要的工序图示赵六补充缺失的工序图
示
5图纸中标注错误的材料钱七更正标注的材料名
称
4. 会审结论
经过讨论和审查，与相关人员进行了沟通，得出以下结论：
1.需要补充标注尺寸，以确保施工过程中的精确度。
2.设计图纸需要进一步修改以满足项目的具体需求。
3.图纸中的布局需要重新调整，以提高效率和操作性。
4.需要补充缺失的工序图示，以便施工人员了解工序
顺序。
5.图纸中的材料标注有错误，需要进行更正。
5. 下一步行动
每位责任人应根据自己所负责的问题，按照解决方案进行
相应的修改和调整。
设计师应与项目团队进行沟通，了解项目需求并进行及时修改。
记录人要及时跟进每个问题的解决情况，并记录相应的修改结果。
6. 附件
无
以上为图纸会审记录表，用于记录图纸会审过程中的问题
和解决方案。
通过会审记录，可以确保项目图纸的准确性和可行性，避免在施工阶段出现问题。
以上记录可作为项目资料的一部分，并用于追踪和验证问题的解决情况。
施工图纸自审内容：
（1）、施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的规程规范；
（2）、施工图纸是否与其说明书在内容上是否一致，施工图纸及其各组成部分间有无矛盾和错误；
（3）、建筑图与其相关的结构图，在尺寸、坐标、标高和说明书方面是否是一致，技术要求是否明确；
（4）、熟悉建设、施工、安装目的施工生产工艺流程和技术要求，掌握配套施工的先后次序和相互关系，审查设备安装图纸与其相配合的土建图纸，在坐标和标高尺寸上是否一致，土建施工的质量标准能否满足设备安装的工艺要求；（5）、基础设计或地基处理方案同建造地点的工程地质和水文地质条件是否一致，弄清建筑物与地下构筑物、管线间的相互关系；
（6）、掌握拟建工程的建筑和结构的形成和特点，需要采取那些新技术；（7）、复核主要承重结构或构件的强度、刚度和稳定性能否满足施工和使用要求；（8）、对于工程复杂、施工难度大和技术要求高的分部分项工程，要审查现有施工技术和管理水平能否满足工程质量和工期要求；
（9）、建筑设备和加工定货有何特殊要求；
（10）、防火、消防是否满足；
（11）、材料的来源有无保证，能否代换；
（12）、新材料、新技术的应用有无问题；
（13）、施工安全、环境卫生有无保证；
（14）、地质地勘资料是否齐全；
（15）、图纸是否符合建设单位要求；。
建筑工程施工质量审计表1. 项目信息- 项目名称：- 项目地址：- 建设单位：- 施工单位：- 设计单位：- 审计单位：- 审计日期：2. 审计目的本次审计旨在评估建筑工程施工质量，发现存在的问题，并提出改进意见，确保工程质量符合相关标准和要求。
3. 审计范围本次审计将涵盖以下方面：- 施工合同及相关文件的合规性- 施工过程中质量控制措施的执行情况- 施工期间的施工记录和检验报告- 工程质量验收情况4. 审计内容本次审计将关注以下内容：- 施工计划的编制和执行情况- 材料选择和采购情况- 施工工艺的合理性和实施情况- 人员资质和技术水平的合规性- 施工现场管理的执行情况- 工程质量验收过程的合规性和结果5. 审计方法本次审计将采用以下方法：- 文件审查：审核合同、图纸、施工方案等文件，评估其合规性和实施情况。
- 现场检查：对施工现场进行实地检查，观察施工工艺、材料使用情况等。
- 记录审计：审核施工记录、检验报告等相关文档，评估施工过程中质量控制措施的执行情况。
- 面谈访问：与相关人员进行面谈，了解其工作经验和资质情况。
6. 审计结果根据本次审计的结果，将形成一份审计报告，包括以下内容：- 审计发现的问题和不足- 对存在问题的原因分析- 针对问题提出的改进意见和建议- 审计结论和建议7. 审计报告审计报告将由审计单位编制并提交给建设单位、施工单位和设计单位，以供参考和改进。
---以上为《建筑工程施工质量审计表》的基本框架，具体的审计细节和内容可根据实际情况进行调整和完善。
在审计过程中，务必遵守相关法律法规和标准要求，确保审计工作的独立性和客观性。
施工图纸自审提疑表一、引言在工程建设过程中，施工图纸的审查是至关重要的一环。
它决定了项目的规划、设计、施工以及最后的完成效果。
为了确保施工图纸的准确性和完整性，本文将详细介绍施工图纸自审提疑表及其重要性。
二、施工图纸自审提疑表概述施工图纸自审提疑表是一种用于审查施工图纸的工具，它帮助设计师、工程师和管理员等项目相关人员对图纸进行全面、细致的审查，以确保图纸的准确性和完整性。
该表格包含了各种需要检查的项目，包括设计理念、结构安全、建筑规范、施工工艺等。
三、施工图纸自审提疑表的重要性1、提高图纸准确性：通过使用施工图纸自审提疑表，可以确保图纸中的所有细节都被仔细审查，从而减少错误和疏漏，提高图纸的准确性。
2、提升施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。
3、保障工程质量：施工图纸自审提疑表的使用，可以确保图纸满足所有相关标准和规范，从而保障了工程质量。
四、施工图纸自审提疑表的实施步骤1、组织专业团队：组织由设计师、工程师、技术专家等组成的专业团队，进行图纸审查。
2、制定审查计划：根据项目的实际情况，制定详细的审查计划，包括审查内容、时间、人员等。
3、填写自审提疑表：按照审查计划，使用施工图纸自审提疑表对图纸进行审查，并记录发现的问题和建议。
4、问题反馈与处理：将审查中发现的问题反馈给设计团队，并协商解决方案。
5、完成审查报告：根据审查结果，编写详细的审查报告，包括问题的描述、解决方案和建议等。
五、结论施工图纸自审提疑表是工程建设过程中不可或缺的一部分。
通过使用该工具，我们可以确保施工图纸的准确性和完整性，从而提高施工效率和质量。
因此，我们应该充分认识到施工图纸自审提疑表的重要性，并在实际工作中认真执行。
在任何建筑工程项目中，施工图纸的审查都是至关重要的环节。
这不仅涉及到工程的施工质量，也直接影响到工程的安全与效益。
本文将探讨施工图纸的自审与会审记录的重要性。
在建筑工程行业中，施工图纸自审是指由施工方自行组织的图纸审查活动。
其主要目的是确保施工图纸的完整性、准确性以及合规性。
在自审过程中，施工方需对图纸进行仔细阅读，对比现场实际情况，识别出可能存在的问题，并对其进行记录和上报。
图纸的合规性：检查图纸是否符合国家及地方的相关法规和标准。
图纸的完整性：确认图纸是否涵盖了所有施工阶段的内容，包括设计说明、施工平面图、施工流程图等。
图纸的准确性：核实图纸中的数据和信息是否准确无误，避免因误解或错误导致施工错误。
图纸的可操作性：结合现场实际情况，评估图纸的可行性和可操作性。
施工图纸会审记录是指在施工方自审的基础上，由建设方、设计方、监理方等多方共同参与的图纸审查活动。
其目的是确保各方对图纸的理解一致，提高图纸的可行性和可操作性，并最终形成一致的会审记录。
在会审过程中，各方应就以下问题进行讨论和协商：图纸的理解与解释：各方需就图纸的设计理念、施工方法、质量标准等进行深入交流，确保对图纸的理解准确无误。
施工可行性和可操作性：结合各方的实际经验和技术能力，评估图纸的可行性和可操作性，对可能存在的问题进行讨论并提出解决方案。
工程成本和效益：在确保施工质量的前提下，讨论如何降低施工成本和提高工程效益。
风险管理和安全措施：针对可能出现的风险和安全隐患，制定相应的管理和防范措施。
会审记录应详细记录会议讨论的内容和达成的共识，包括对图纸的理解、修改建议、问题解决方案等。
这不仅是一份重要的技术文件，也是今后施工过程中的指导和依据。
施工图纸的自审与会审记录是建筑工程项目中的重要环节。
通过自审，施工方可以初步评估图纸的完整性和准确性；通过会审，各方可以在深入交流的基础上达成共识，提高图纸的可行性和可操作性。
详细的会审记录还可以为今后的施工提供指导和依据。
因此，我们应该充分认识到施工图纸自审与会审的重要性，确保建筑工程的质量和效益。
建筑行业的图纸自审是一项极其重要的工作，其主要目的是为了确保施工图纸的准确性、完整性和合规性。
通过自审，可以发现图纸中存在的问题，并及时进行修正，以避免施工过程中的错误、漏洞或安全隐患。
同时，自审还可以提高建筑施工的质量和效率，确保项目按时完成。
图纸准确性审核：主要检查施工图纸是否准确地反映了设计意图，是否符合施工实际情况。
例如，图纸中的标注是否清晰、完整，各种数据是否准确无误。
图纸完整性审核：检查施工图纸是否完整，是否存在缺失或遗漏的情况。
例如，建筑平面图、立面图、剖面图等是否齐全，各种设备、材料等的相关说明是否完备。
图纸合规性审核：检查施工图纸是否符合国家及地方的相关法规和标准。
例如，建筑结构、材料等是否符合防火、节能、环保等方面的规定。
图纸技术性审核：对施工图纸中的技术性内容进行审核，如结构稳定性、设备运行安全性等。
确保施工技术的可行性，避免因技术问题导致施工困难或安全隐患。
图纸经济性审核：对施工图纸进行经济性审核，包括材料成本、人工成本、施工周期等方面的评估。
合理控制项目成本，提高项目的经济效益。
图纸协调性审核：检查施工图纸之间是否协调一致，避免出现矛盾或冲突。
例如，给排水、电气、暖通等专业图纸之间是否存在冲突或打架现象。
图纸可行性审核：对施工图纸的可行性进行审核，考虑施工现场的实际情况和施工条件。
例如，建筑物的设计是否符合地质条件、气候条件等因素。
收集和整理：首先收集齐全所有的施工图纸，包括建筑、结构、给排水、电气等专业图纸，并对图纸进行分类整理，以便后续审核工作的进行。
阅读和理解：仔细阅读施工图纸，理解设计意图和相关要求。
对于较为复杂的图纸或技术要求较高的项目，需要请教专业技术人员或咨询相关机构。
检查和核对：对照施工图纸和实际施工条件进行核对，检查图纸中存在的问题和不准确之处。
同时，需要与其他专业人员进行沟通和协调，确保各专业之间的协调性和一致性。
修正和完善：对于发现的问题和不准确之处，及时进行修正和完善。
可以与设计单位或施工单位进行沟通协商，确保修正后的图纸能够满足实际施工要求。
审查和批准：经过自审后，需要对修正后的施工图纸进行审查和批准。
审查可以通过专家评审或相关部门审批的方式进行，以确保图纸的准确性和合规性。
记录和归档：将自审过程中发现的问题及修正情况进行记录，并将相关资料进行归档保存。
这有助于后续施工过程中的参考和查阅。
建筑施工图纸的自审是一项非常重要的工作，需要引起高度重视。
通过自审，可以发现并纠正图纸中存在的问题，确保施工的顺利进行和质量安全。
在自审过程中需要全面细致地检查各项内容，并遵循相应的步骤和方法，以确保审核结果的准确性和有效性。
加强与各专业人员的沟通和协调，确保项目整体质量和进度的控制和管理。
在建筑工程中，施工图纸是指导施工过程的关键文件。
为了确保施工图纸的准确性和合规性，需要进行送审。
本文将介绍施工图纸送审表的内容、重要性及其在建筑工程中的作用。
施工图纸送审表是一份用于提交和审查施工图纸的表格。
该表格通常包括图纸的基本信息、设计说明、图纸内容和图纸附件等。
通过填写送审表，可以向审查机构或部门提交完整的施工图纸，以便对其进行审查和批准。
图纸基本信息：包括图纸名称、编号、版本号、设计单位、设计人员等。
设计说明：对图纸的设计思路、建筑功能、结构形式、材料使用等方面的说明。
图纸内容：包括建筑平面图、立面图、剖面图、各专业施工图等。
图纸附件：包括计算书、设计依据文件、其他相关资料等。
施工图纸送审表在建筑工程中具有以下重要性：确保图纸准确性和合规性：通过送审，可以发现图纸中的错误和不符合规范的地方，并及时进行修正。
提高审查效率：送审表使审查机构或部门能够快速了解图纸内容，提高审查效率。
保证施工质量和安全：经过审查批准的施工图纸可以保证施工质量和安全，减少因设计问题引起的风险。
施工图纸送审表在建筑工程中起着重要的作用：沟通桥梁：送审表是设计单位与审查机构或部门之间沟通的桥梁，确保双方对图纸的理解和意见一致。
合法化依据：经过审查批准的施工图纸可作为建筑工程的合法化依据，确保工程的合规性。
项目管理工具：送审表可以作为项目管理工具，帮助管理人员跟踪和管理工程的进度和质量。
施工图纸送审表是建筑工程中不可或缺的文件。
它不仅保证了施工图纸的准确性和合规性，还提高了审查效率，保证了施工质量和安全。
它也是沟通设计和审查部门的桥梁，是项目管理的工具。
因此，认真填写和审查施工图纸送审表对于确保建筑工程的成功至关重要。
水利工程施工图纸会审是施工前的重要环节，旨在确保施工图纸的准确性和完整性，为后续的施工过程提供有力的支持。
本文将详细介绍水利工程施工图纸会审表的内容、流程和注意事项，以期为相关从业人员提供参考。
水利工程施工图纸会审表的首页应为图纸目录，列出所有的施工图纸和相关文件，以便于查阅。
还应包括工程概述，概述应包括工程名称、地点、规模、设计标准等内容。
水利工程施工图纸会审表的主体部分应为施工图纸的详细内容，包括但不限于以下内容：本文1）施工图纸说明：包括施工图纸的设计理念、技术要求、施工工艺等内容。
本文2）施工图纸：包括平面图、立面图、剖面图等，应清晰地表现出工程的整体结构和细节设计。
本文3）工程量清单：列出施工图纸中涉及的所有工程量，包括材料、人工、机械等。
除了施工图纸外，还应包括其他相关的技术文件和施工方案，如施工组织设计、施工进度计划、安全措施等。
在准备阶段，应收集所有的施工图纸和其他相关文件，并对其进行分类和整理。
同时，还应组织相关技术人员和专家进行预审，确保会审的顺利进行。
在会审阶段，应组织各专业技术人员对施工图纸进行逐一审核。
在审核过程中，应注意以下几点：本文1）审核施工图纸的完整性：检查是否缺少必要的图纸和文件。
本文2）审核施工图纸的准确性：检查图纸是否符合设计标准和规范。
本文3）审核施工图纸的可操作性：检查图纸是否符合实际施工条件和工艺要求。
同时，在会审过程中，还应就发现的问题进行记录和整理，并提出相应的解决方案。
在总结阶段，应将审核结果进行汇总和分析，并形成书面报告。
报告中应包括审核中发现的问题、解决方案和改进建议等内容。
同时，还应将报告提交给相关部门和单位，以便于后续的施工和管理。
确保参与会审的人员具备相应的专业知识和技能，以便于准确地进行审核和评估。
对发现的问题应及时采取措施进行整改，以确保工程的顺利进行。
在会审过程中应注意各专业之间的协调和沟通，避免因专业间的矛盾导致施工出现问题。
在建筑施工的过程中，施工图的自审是一项极其重要的环节。
这不仅是对建筑设计师和工程师专业能力的检验，也是对建筑项目质量的保证。
本文将详细介绍“施工图自审记录表”的内容及其重要性。
施工图自审记录表是一份详细的文件，其中记录了建筑设计师和工程师对施工图的自我审查过程和结果。
通常，这份记录表包含以下内容：施工图的自我审查记录：建筑设计师和工程师需要对施工图的每一个细节进行自我审查。
