施工图纸自审记录 1

图纸及图纸会审记录、设计变更、工程洽商管理制度1.目的为加强和规范本公司对图纸及图纸会审、设计变更、工程洽商的管理，依据国家和地方的规范、规程、标准以及地方政府部门的有关规定，制定本制度。

2.适用范围适用于本公司范围内的所有项目图纸及图纸会审、设计变更、工程洽商的管理工作。

3.职责和权限3.1总工程师：对公司技术管理工作负领导责任。

3.2技术质量部：负责对图纸及图纸会审、设计变更、工程洽商的登记、收发及技术交底工作的监控。

3.3分公司技术副经理：负责对图纸及图纸会审、设计变更、工程洽商的登记、收发及技术交底工作的检查。

3.4项目经理：组织图纸及图纸会审、设计变更、工程洽商内容的实施。

3.5技术负责人：组织图纸审查，参加设计交底、图纸会审，组织办理工程洽商记录，进行有关图纸及图纸会审、设计变更、工程洽商的技术交底，检查交底实施情况。

3.6资料员：负责项目部所需文件的接收、发放和留存，并建立台帐。

4.工作流程（详见附录1）5.图纸收发5.1项目部从建设单位领取图纸并进行核对后，进行登记，填写收图记录。

收图记录包括收图时间、图纸名称、图纸套数、起止图号、图纸提供单位、提供人等；5.2图纸套数应按照合同中规定的数量为准，项目部技术负责人应留取竣工图并将其报至分公司存档，剩余图纸不满足施工实际需要时自行翻晒，不得将竣工图用于施工；5.3领取图纸后，应及时发给技术、生产、质量等其他专业及分承包方等有关部门和人员，并建立发图记录。

6.图纸会审6.1项目部收到图纸后，项目技术负责人应及时组织技术、生产、质量、安全及分包单位等相关人员踏勘现场后进行图纸审查，对于单体面积超过2万平米的大型工程和结构复杂的工程，分公司相关部室参加图纸审查。

6.2图纸会审内容：图纸会审时，一般先由设计单位进行设计交底，交待设计意图，重要及关键部位的作法和要求以及要达到的质量标准，新技术、新结构、新材料等应用情况。

6.2.1审查施工图设计是否符合国家有关技术、经济政策和有关规定。

施工图纸自审提疑表一、引言在工程建设过程中，施工图纸的审查是至关重要的一环。

它决定了项目的规划、设计、施工以及最后的完成效果。

为了确保施工图纸的准确性和完整性，本文将详细介绍施工图纸自审提疑表及其重要性。

二、施工图纸自审提疑表概述施工图纸自审提疑表是一种用于审查施工图纸的工具，它帮助设计师、工程师和管理员等项目相关人员对图纸进行全面、细致的审查，以确保图纸的准确性和完整性。

该表格包含了各种需要检查的项目，包括设计理念、结构安全、建筑规范、施工工艺等。

三、施工图纸自审提疑表的重要性1、提高图纸准确性：通过使用施工图纸自审提疑表，可以确保图纸中的所有细节都被仔细审查，从而减少错误和疏漏，提高图纸的准确性。

2、提升施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。

3、保障工程质量：施工图纸自审提疑表的使用，可以确保图纸满足所有相关标准和规范，从而保障了工程质量。

四、施工图纸自审提疑表的实施步骤1、组织专业团队：组织由设计师、工程师、技术专家等组成的专业团队，进行图纸审查。

2、制定审查计划：根据项目的实际情况，制定详细的审查计划，包括审查内容、时间、人员等。

3、填写自审提疑表：按照审查计划，使用施工图纸自审提疑表对图纸进行审查，并记录发现的问题和建议。

4、问题反馈与处理：将审查中发现的问题反馈给设计团队，并协商解决方案。

5、完成审查报告：根据审查结果，编写详细的审查报告，包括问题的描述、解决方案和建议等。

五、结论施工图纸自审提疑表是工程建设过程中不可或缺的一部分。

通过使用该工具，我们可以确保施工图纸的准确性和完整性，从而提高施工效率和质量。

因此，我们应该充分认识到施工图纸自审提疑表的重要性，并在实际工作中认真执行。

在任何建筑工程项目中，施工图纸的审查都是至关重要的环节。

这不仅涉及到工程的施工质量，也直接影响到工程的安全与效益。

本文将探讨施工图纸的自审与会审记录的重要性。

图纸自审管理制度第一章总则第一条为规范图纸自审工作，提高自审质量，保证建筑工程设计图纸的合法合规性，制定本制度。

第二条本制度适用于公司工程设计部门所有设计人员，包括设计师、工程师、技术人员等。

第三条图纸自审是指设计人员在完成设计图纸后，按照相关规范和标准，对设计图纸进行自我审核、检查、评定和确认的行为。

第四条图纸自审应当遵循科学、严谨、细致、规范的原则，确保设计图纸的质量和可靠性。

第五条图纸自审应当根据工程设计图纸的复杂程度和重要性设置不同的自审级别，并明确各级别的自审内容和要求。

第六条图纸自审不得替代专业评审和审核工作，设计人员应当积极配合专业评审和审核人员进行设计工作。

第七条设计人员应当按照有关规范和标准，对图纸自审进行记录和归档，以备查阅和审核。

第八条公司工程设计部门应当建立健全图纸自审管理制度，配备足够的自审人员，确保自审工作的顺利进行。

第二章自审人员的组成和要求第九条设计人员应当具有相应的技术资格和行业经验，具备良好的设计能力和自审素质。

第十条自审人员应当认真负责，严格执行自审要求，严禁违反规定，造成设计失误和经济损失。

第十一条自审人员应当不断学习和提高自身业务水平，积极参加各类培训和学习活动，不断提升自我审查能力。

第十二条自审人员应当具备团队合作精神，善于与他人沟通合作，共同完成设计图纸的自审工作。

第十三条自审人员应当具备较强的责任心和敬业精神，对设计图纸的准确性和完整性负责，并积极主动发现和解决问题。

第三章自审流程和方法第十四条设计人员应当在完成设计图纸后，根据设计要求和自审级别要求，确定自审范围和内容。

第十五条自审人员应当结合相关规范和标准，对设计图纸进行逐项审核，发现问题及时整改。

第十六条自审人员应当发布自审报告，记录自审过程和结果，形成自审记录，并报送设计主管审核。

第十七条自审人员应当根据设计主管的审核意见，及时修改和完善设计图纸，确保设计质量达到要求。

第十八条自审人员应当及时将自审记录和修改意见反馈给设计主管，以便下一步的设计工作进行。

==================================================================建筑工程内业资料1、图纸自审记录2、图纸会审记录3、单位工程主要施工人员登记表4、开工报告5、地基钎探记录6、地基验槽记录7、施工现场质量管理检查记录8、结构工程验收记录9、分部工程验收汇总表10、单位(子单位)工程质量控制资料核查记录表11、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录12、单位(子单位)工程观感质量检查记录13、施工单位竣工自检记录表14、单位(子单位)工程质量竣工验收记录表15、沉降观测记录16、观测点、水准点布置图17、S、P、T三者关系及沉降量曲线图18、混凝土工程施工记录19、砂浆施工记录20、隐蔽工程验收记录21、一般分项工程隐蔽检查验收记录22、钢筋工程隐蔽检查验收记录表23、砂浆强度检验评定表24、混凝土强度检验评定表(非统计法)25、混凝土强度检验评定表(未知方差统计法)==================================================================26、建筑防水工程施工报批表27、屋面、厕浴间蓄、淋水试验抽检记录表28、厨房卫生间、屋面、墙面试水记录附图29、施工日记30、工序交接班记录31、技术复核记录32、质量技术交底记录33、成品、半成品登记表34、工程质量事故报告表35、职工伤亡事故报表36、质量问题整改通知书37、质量问题整改完成反馈单38、单位工程结构用水泥汇总表39、单位工程钢筋接头汇总表40、单位工程钢材用料汇总表41、单位工程应用新型材料统计表42、施工单位出具的工程质量合格证书43、工程竣工报告44、工程质量保修书45、分部、子分部、分项工程和检验批质量验收记录一、地基与基础分部工程质量验收记录表一、无支护土方子分部工程质量验收记录表1、土方开挖分项工程质量验收记录表1-1、土方开挖检验批质量验收记录表2、土方回填分项工程质量验收记录表2-1、土方回填检验批质量验收记录表四、桩基子分部工程质量验收记录表==================================================================1、静力压桩分项工程质量验收记录表1-1、静力压桩检验批质量验收记录表2、预应力管桩分项工程质量验收记录表2-1、预应力管桩检验批质量验收记录表3、混凝土预制桩钢筋骨架分项工程质量验收记录表3-1、混凝土预制桩钢筋骨架检验批质量验收记录表4、混凝土预制桩分项工程质量验收记录表4-1、混凝土预制桩检验批质量验收记录表5、钢桩成品分项工程质量验收记录表5-1、钢桩成品检验批质量验收记录表6、钢桩施工分项工程质量验收记录表6-1、钢桩施工检验批质量验收记录表7、混凝土灌注桩钢筋笼分项工程质量验收记录表7-1、混凝土灌注桩钢筋笼检验批质量验收记录表8、混凝土灌注桩分项工程质量验收记录表8-1、混凝土灌注桩检验批质量验收记录表五、地下防水子分部工程质量验收记录表1、防水混凝土分项工程质量验收记录表1-1、防水混凝土检验批质量验收记录表2、水泥砂浆防水层分项工程质量验收记录表2-1、水泥砂浆防水层检验批质量验收记录表3、卷材防水层分项工程质量验收记录表3-1、卷材防水层检验批质量验收记录表4、涂料防水层分项工程质量验收记录表4-1、涂料防水层检验批质量验收记录表5、金属板防水层分项工程质量验收记录表5-1、金属板防水层检验批质量验收记录表==================================================================6、塑料板防水层分项工程质量验收记录表6-1、塑料板防水层检验批质量验收记录表7、细部构造分项工程质量验收记录表7-1、细部构造检验批质量验收记录表8、锚喷支护分项工程质量验收记录表8-1、锚喷支护检验批质量验收记录表9、复合式砌筑分项工程质量验收记录表9-1、复合式砌筑检验批质量验收记录表10、地下连续墙分项工程质量验收记录表10-1、地下连续墙检验批质量验收记录表11、盾构法隧道分项工程质量验收记录表11-1、盾构法隧道检验批质量验收记录表12、渗排水、盲沟排水分项工程质量验收记录表12-1、渗排水、盲沟排水检验批质量验收记录表13、隧道、坑道排水分项工程质量验收记录表13-1、隧道、坑道排水检验批质量验收记录表14、预注浆、后注浆分项工程质量验收记录表14-1、预注浆、后注浆检验批质量验收记录表15、衬砌裂缝注浆分项工程质量验收记录表15-1、衬砌裂缝注浆检验批质量验收记录表六、混凝土基础子分部工程质量验收记录表1、模板分项工程质量验收记录表1-1、模板安装检验批质量验收记录表(Ⅰ)1-2、模板拆除检验批质量验收记录表(Ⅲ)2、钢筋分项工程质量验收记录表2-1、钢筋加工检验批质量验收记录表(Ⅰ)2-2、钢筋安装检验批质量验收记录表(Ⅱ)==================================================================3、混凝土分项工程质量验收记录表3-1、砼原材料及配合比检验批质量验收记录表(Ⅰ)3-2、混凝土施工检验批质量验收记录表(Ⅱ)3-3现浇结构外观及尺寸偏差检验批质量验收记录表(Ⅰ)七、砌体基础子分部工程质量验收记录表1、砖砌体分项工程质量验收记录表1-1、砖砌体检验批质量验收记录表2、混凝土砌块砌体分项工程质量验收记录表2-1、混凝土砌块砌体检验批质量验收记录表3、石砌体分项工程质量验收记录表3-1、石砌体检验批质量验收记录表4、配筋砌体分项工程质量验收记录表4-1、配筋砌体检验批质量验收记录表二、主体结构分部工程质量验收记录表一、混凝土结构子分部工程质量验收记录表A、结构实体混凝土强度验收记录B、结构实体钢筋保护层厚度验收记录1、模板分项工程质量验收记录表1-1、模板安装检验批质量验收记录表(Ⅰ)1-2、模板拆除检验批质量验收记录表(Ⅱ)2、预制构件模板分项工程质量验收记录表2-1、预制构件模板安装检验批质量验收记录表(Ⅰ)3、钢筋分项工程质量验收记录表3-1、钢筋加工检验批质量验收记录表(Ⅰ)3-2、钢筋安装检验批质量验收记录表(Ⅱ)4、混凝土分项工程质量验收记录表4-1、砼原材料及配合比检验批质量验收记录表(Ⅰ)==================================================================4-2、混凝土施工检验批质量验收记录表(Ⅱ)5、现浇结构分项工程质量验收记录表5-1、现浇结构外观及尺寸偏差分项工程质量验收记录表二、砌体结构子分部工程质量验收记录表1、砖砌体分项工程质量验收记录表1-1、砖砌体检验批质量验收记录表2、填充墙砌体分项工程质量验收记录表2-1、填充墙砌体检验批质量验收记录表3、混凝土小型空心砌块砌体分项工程质量验收记录表3-1、混凝土小型空心砌块砌体检验批质量验收记录表4、石砌体分项工程质量验收记录表4-1、石砌体检验批质量验收记录表5、配筋砌体分项工程质量验收记录表5-1、配筋砌体检验批质量验收记录表三、建筑装饰装修分部工程质量验收记录表一、地面子分部工程质量验收记录表1、基层分项工程质量验收记录表1-1、基土垫层检验批质量验收记录表(Ⅰ)1-2、灰土垫层检验批质量验收记录表(Ⅰ)1-3、砂和砂石垫层检验批质量验收记录表(Ⅲ)1-4、碎石和碎砖垫层检验批质量验收记录表(Ⅳ)1-5、水泥混凝土垫层检验批质量验收记录表(Ⅶ)1-6、水泥砂浆找平层检验批质量验收记录表(Ⅷ)2、水泥混凝土面层分项工程质量验收记录表(Ⅰ)2-1、水泥混凝土面层检验批质量验收记录表(Ⅰ)3、水泥砂浆面层分项工程质量验收记录表(Ⅱ)3-1、水泥砂浆面层检验批质量验收记录表(Ⅱ)==================================================================4、水磨石面层分项工程质量验收记录表4-1、普通水磨石面层检验批质量验收记录表5、砖面层分项工程质量验收记录表5-1、陶瓷地砖面层检验批质量验收记录表6、大理石和花岗岩面层分项工程质量验收记录表6-1、大理石和花岗岩面层检验批质量验收记录表7、预制板块面层分项工程质量验收记录表7-1、预制水泥混凝土面层检验批质量验收记录表8、卫生间、厨房防水层(隔离层)分项工程质量验收记录表8-1、卫生间、厨房防水层(隔离层)检验批质量验收记录表二、抹灰子分部工程质量验收记录表1、一般抹灰分项工程质量验收记录表1-1、一般抹灰检验批质量验收记录表2、装饰抹灰分项工程质量验收记录表2-1、水刷石检验批质量验收记录表3、清水砌体勾缝分项工程质量验收记录表3-1、清水砌体勾缝检验批质量验收记录表三、门窗子分部工程质量验收记录表1、木门窗制作与安装分项工程质量验收记录表1-1、普通木门窗制作检验批质量验收记录表(Ⅰ)1-2、普通木门窗安装检验批质量验收记录表(Ⅱ)2、金属门窗安装分项工程质量验收记录表2-1、铝合金门窗安装检验批质量验收记录表(Ⅱ)2-2、涂色镀锌钢板门窗安装检验批质量验收记录表(Ⅲ)3、塑料门窗安装分项工程质量验收记录表3-1、塑料门窗检验批质量验收记录表4、特种门安装分项工程质量验收记录表==================================================================4-1、智能防盗门安装检验批质量验收记录表(Ⅰ)4-2、金属框架玻璃旋转门安装检验批质量验收记录表(Ⅱ)5、门窗玻璃安装分项工程质量验收记录表5-1、门窗玻璃安装检验批质量验收记录表二、砌体结构子分部工程质量验收记录表1、砖砌体分项工程质量验收记录表1-1、砖砌体检验批质量验收记录表2、填充墙砌体分项工程质量验收记录表2-1、填充墙砌体检验批质量验收记录表3、混凝土小型空心砌块砌体分项工程质量验收记录表3-1、混凝土小型空心砌块砌体检验批质量验收记录表4、石砌体分项工程质量验收记录表4-1、石砌体检验批质量验收记录表5、配筋砌体分项工程质量验收记录表5-1、配筋砌体检验批质量验收记录表三、建筑装饰装修分部工程质量验收记录表一、地面子分部工程质量验收记录表1、基层分项工程质量验收记录表1-1、基土垫层检验批质量验收记录表(Ⅰ)1-2、灰土垫层检验批质量验收记录表(Ⅰ)1-3、砂和砂石垫层检验批质量验收记录表(Ⅲ)1-4、碎石和碎砖垫层检验批质量验收记录表(Ⅳ)1-5、水泥混凝土垫层检验批质量验收记录表(Ⅶ)1-6、水泥砂浆找平层检验批质量验收记录表(Ⅷ)2、水泥混凝土面层分项工程质量验收记录表(Ⅰ)2-1、水泥混凝土面层检验批质量验收记录表(Ⅰ)3、水泥砂浆面层分项工程质量验收记录表(Ⅱ)==================================================================3-1、水泥砂浆面层检验批质量验收记录表(Ⅱ)4、水磨石面层分项工程质量验收记录表4-1、普通水磨石面层检验批质量验收记录表5、砖面层分项工程质量验收记录表5-1、陶瓷地砖面层检验批质量验收记录表6、大理石和花岗岩面层分项工程质量验收记录表6-1、大理石和花岗岩面层检验批质量验收记录表7、预制板块面层分项工程质量验收记录表7-1、预制水泥混凝土面层检验批质量验收记录表8、卫生间、厨房防水层(隔离层)分项工程质量验收记录表8-1、卫生间、厨房防水层(隔离层)检验批质量验收记录表二、抹灰子分部工程质量验收记录表1、一般抹灰分项工程质量验收记录表1-1、一般抹灰检验批质量验收记录表2、装饰抹灰分项工程质量验收记录表2-1、水刷石检验批质量验收记录表3、清水砌体勾缝分项工程质量验收记录表3-1、清水砌体勾缝检验批质量验收记录表三、门窗子分部工程质量验收记录表1、木门窗制作与安装分项工程质量验收记录表1-1、普通木门窗制作检验批质量验收记录表(Ⅰ)1-2、普通木门窗安装检验批质量验收记录表(Ⅱ)2、金属门窗安装分项工程质量验收记录表2-1、铝合金门窗安装检验批质量验收记录表(Ⅱ)2-2、涂色镀锌钢板门窗安装检验批质量验收记录表(Ⅲ)3、塑料门窗安装分项工程质量验收记录表3-1、塑料门窗检验批质量验收记录表==================================================================4、特种门安装分项工程质量验收记录表4-1、智能防盗门安装检验批质量验收记录表(Ⅰ)4-2、金属框架玻璃旋转门安装检验批质量验收记录表(Ⅱ)5、门窗玻璃安装分项工程质量验收记录表5-1、门窗玻璃安装检验批质量验收记录表四、吊顶子分部工程质量验收记录表1、暗龙骨吊顶分项工程质量验收记录表1-1、暗龙骨吊顶检验批质量验收记录表(Ⅰ)2、明龙骨吊顶分项工程质量验收记录表2-1、暗龙骨吊顶检验批质量验收记录表(Ⅱ)六、饰面板(砖)子分部工程质量验收记录表1、饰面板安装分项工程质量验收记录表1-1、光面石材饰面板安装检验批质量验收记录表2、饰面砖粘贴分项工程质量验收记录表2-1、外墙饰面砖粘贴检验批质量验收记录表七、幕墙子分部工程质量验收记录表1、玻璃幕墙分项工程质量验收记录表1-1-1、明框玻璃幕墙检验批质量验收记录表(主控项目) (Ⅰ)1-1-2、明框玻璃幕墙检验批质量验收记录表(一般项目) (Ⅱ)1-2-1、隐框，半隐框玻璃幕墙检验批质量验收记录表(主控项目) (Ⅰ)1-2-2、隐框，半隐框玻璃幕墙检验批质量验收记录表(一般项目) (Ⅱ)2、金属幕墙分项工程质量验收记录表2-1、金属幕墙检验批质量验收记录表(主控项目) (Ⅰ)2-2、金属幕墙检验批质量验收记录表(一般项目) (Ⅱ)3、石材幕墙分项工程质量验收记录表3-1、石材幕墙检验批质量验收记录表(主控项目) (Ⅰ)3-3、石材幕墙检验批质量验收记录表(一般项目) (Ⅱ)==================================================================八、涂饰子分部工程质量验收记录表1、水性涂料涂饰分项工程质量验收记录表1-1、水性涂料涂饰检验批质量验收记录表2、溶剂型涂料涂饰分项工程质量验收记录表2-1、溶剂型涂料涂饰检验批质量验收记录表3、美术涂饰分项工程质量验收记录表3-1、美术涂饰检验批质量验收记录表十、细部子分部工程质量验收记录表1、护栏和扶手制作与安装分项工程质量验收记录表1-1、楼梯护栏和扶手制作与安装检验批质量验收记录表2、橱柜制作与安装分项工程质量验收记录表2-1、橱柜制作与安装检验批质量验收记录表3、窗帘盒、窗台板和散热器罩制作与安装分项工程质量验收记录表3-1、窗帘盒、窗台板和散热器罩制作与安装检验批质量验收记录表4、门窗套制作与安装分项工程质量验收记录表4-1、门窗套制作与安装检验批质量验收记录表5、花饰制作与安装分项工程质量验收记录表5-1、花饰制作与安装检验批质量验收记录表四、建筑屋面分部工程质量验收记录表一、卷材防水屋面子分部工程质量验收记录表1、保温层分项工程质量验收记录表1-1、整体保温层检验批质量验收记录表2、找平层分项工程质量验收记录表2-1、水泥砂浆找平层检验批质量验收记录表3、卷材防水层分项工程质量验收记录表3-1、卷材防水层检验批质量验收记录表4、细部构造分项工程质量验收记录表==================================================================4-1、细部构造检验批质量验收记录表二、涂膜防水屋面子分部工程质量验收记录表1、保温层分项工程质量验收记录表1-1、整体保温层检验批质量验收记录表2、找平层分项工程质量验收记录表2-1、水泥砂浆找平层检验批质量验收记录表3、涂膜防水层分项工程质量验收记录表3-1、涂膜防水层检验批质量验收记录表4、细部构造分项工程质量验收记录表4-1、细部构造检验批质量验收记录表三、刚性防水屋面子分部工程质量验收记录表1、细石混凝土防水层分项工程质量验收记录表1-1、细石混凝土防水层检验批质量验收记录表2、细部构造分项工程质量验收记录表2-1、细部构造检验批质量验收记录表3、密封材料嵌缝分项工程质量验收记录表3-1、密封材料嵌缝检验批质量验收记录表五、隔热屋面子分部工程质量验收记录表1、架空屋面分项工程质量验收记录表1-1、架空屋面检验批质量验收记录表2、蓄水种植屋面分项工程质量验收记录表2-1、蓄水种植屋面检验批质量验收记录表附录1常用的分项工程、分部子分部工程划分表。

图纸自审记录1、舟山桥段(0+000～0+100),长度为100m,堤顶加高填土并现浇砼路面,而预算清单说明只计(0+000～0+050) ,长度为50m?图示100m×4.5=450m2,而清单中只有225 m2。

答:2、路缘石按图实做有441.74 m3,而清单中只有413.75 m3。

答:3、泥结碎石路面按图实做有7239 m2,而清单中只有7085.86 m2。

答:4、设计图纸中压载平台的干砌条石护坡在招标文件清单中为干砌块石护坡,是否变更设计改为干砌条石护坡?答:5、根据2011年4月30日测量队控制点交底并实地放样,设计在漳溪桥0+000～0+175段7m宽的水泥路面上修建4.5m宽的泥结碎石路面,是否按图施工?答:6、顶口州压载段0+500～0+700处实地为11～13m宽,设计图纸要求16～17m宽,需要增加征地。

答:7、舟山桥压载段0+100～0+300处实地为9～11m宽,设计图纸要求17～19m宽,需要增加征地。

答:CB01 施工技术方案申报表（承包[2011]技案 001号）合同名称:漳州市龙文区龙津溪郭坑镇防洪堤(C标)工程合同编号：说明：本表一式份，由承包人填写。

监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。

漳州市龙文区龙津溪郭坑镇防洪堤（C标段）工程顶口州水闸围堰施工方案编制单位：福建省五洲建设发展有限公司编制时间:二○一一年五月漳州市龙文区龙津溪郭坑镇防洪堤（C标段）工程顶口州水闸围堰施工方案一、工程概况漳州市龙文区龙津溪郭坑镇防洪堤（C标段）工程位于漳州市龙文区郭坑镇,包括防洪堤5段(顶口州堤、舟山桥堤、塔下宫堤、漳溪桥堤、漳滨堤),总长度7.077km,其中顶口州堤1.187km、舟山桥堤1.115km、塔下宫堤0.755km、漳溪桥堤0.660km、漳滨堤3.360km,及新建顶口州水闸一座。

本工程防洪标准为20年一遇(重现期),相应的堤防等级为Ⅳ级,堤上主要建筑物级别为4级,防洪堤水闸等主要建筑物级别为4级,次要建筑物级别为5级,临时建筑物级别为5级。

施工图自审记录表(可以直接使用，可编辑实用优秀文档，欢迎下载）施工图钢筋表示法/钢筋混凝土结构简介一）、施工图钢筋表示法/钢筋混凝土结构简介一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

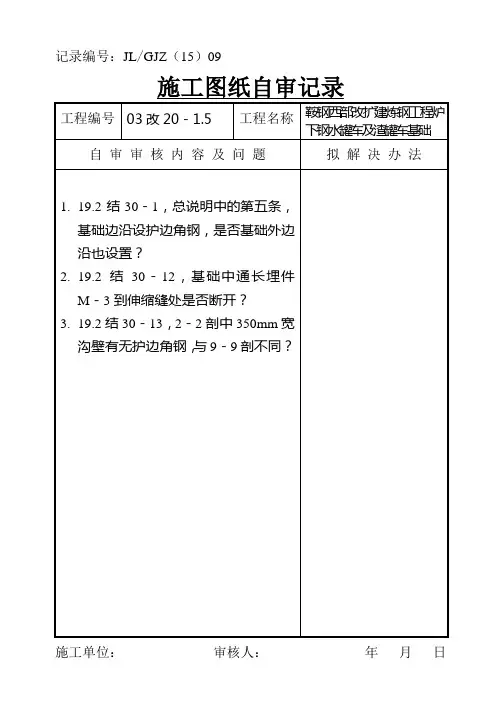

施工图纸自审记录注：表格内容要求用碳素墨水填写。

施工图纸会审记录注：表格内容要求用碳素墨水填写。

．单位工程主要施工人员登记表工程名称：注：表格内容要求用碳素墨水填写。

开工报告表建设单位：施工单位：工程名称：填表日期：年月日项目经理：部门审核人：批准人：地基钎探记录工程名称：施工单位：钎探日期：年月日锤重：落距：直径：工程技术负责人：质量检查员：钎探人：地基验槽记录表工程名称：工程编号：注：表格内容要求用碳素墨水填写。

施工现场质量管理检查记录注：表格内容要求用碳素墨水填写。

结构工程验收记录表工程名称：工程编号：注：表格内容要求用碳素墨水填写。

结构工程验收记录表工程名称：工程编号：注：表格内容要求用碳素墨水填写。

分部工程验收汇总表工程名称：工程编号：注：表格内容要求用碳素墨水填写。

单位（子单位）工程质量控制资料核查记录表第页第2页注：表格内容要求用碳素墨水填写。

单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录单位（子单位）工程观感质量检查记录注：①质量评价差的项目，应进行返修。

施工单位竣工自检记录表施工单位：重庆集才建筑工程有限公司验收日期：注：表格内容要求用碳素墨水填写。

单位（子单位）工程质量竣工验收记录表注：表格内容要求用碳素墨水填写。

沉降观测记录工程名称：水准点（BM）相对标高：注：附观测点、水准点布置图和S、P、T三者关系及沉降量曲线图。

建设单位代表：工程技术负责人：填表人：观测点、水准点布置图工程名称：施工单位：期：日制图人：工程负责人：S、P、T三者关系及沉降量曲线图工程名称：施工单位：工程负责人：制图人：日期：混凝土工程施工记录施工单位：重庆集才建筑工程有限公司项目经理：项目技术负责人：施工员: 混凝土工程施工记录项目经理：项目技术负责人：施工员：混凝土工程施工记录施工单位：重庆集才建筑工程有限公司项目经理：项目技术负责人：施工员：混凝土工程施工记录施工单位：重庆集才建筑工程有限公司项目经理：项目技术负责人：施工员：混凝土工程施工记录施工单位：重庆集才建筑工程有限公司项目经理：项目技术负责人：施工员：混凝土工程施工记录施工单位：重庆集才建筑工程有限公司施工员：项目技术负责人：项目经理：砂浆施工记录施工单位名称：重庆集才建筑工程有限公司年月日注：表格内容要求用碳素墨水填写，字迹端正，签章完整。

图纸会审纪要内容今天，小编给大家介绍的是图纸会审纪要内容，供大家阅读参考。

图纸会审纪要内容11、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。

2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案;二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。

3、图纸会审的内容：(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。

(2)地质勘探资料是否齐全。

(3)设计图纸与说明是否符合当地要求。

(4)设计地震烈度是否符合当地要求。

(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。

(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

(7)防火、消防是否满足。

(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。

(9)施工图中所列各种标准图册施工单位是否具备。

(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。

(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。

(13)施工安全、环境卫生有无保证。

(14)图纸是否符合监理大纲所提出的要求。

4、会审的程序：图纸会审应开工前进行。

如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。

4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。

施工图审查记录在建筑工程中，施工图的审查是一个极其重要的环节。

它不仅关乎到建筑的质量，还涉及到施工过程中的安全以及建成后的使用效果。

因此，对施工图的审查必须严谨、细致，不能有丝毫马虎。

施工图审查记录是记录施工图审查过程中发现的问题及其处理结果的文档。

它主要包括以下内容：审查日期：记录审查的具体日期，以便于跟踪和管理。

审查人员：记录参与审查的人员名单，以保证审查的公正性和权威性。

审查内容：详细记录审查的项目、细节和问题点，以及相关的解决方案和建议。

审查结果：对审查出的问题进行汇总和分析，形成明确的结论和建议。

备注：可以记录其他与审查相关的信息，例如审查过程中的特殊情况、需要特别注意的事项等。

施工图审查记录的重要性体现在以下几个方面：确保建筑质量：通过详细的审查记录，可以发现并纠正施工图中的潜在问题，从而确保建筑的质量和安全性。

提高施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。

保障施工安全：通过对施工图的细致审查，可以发现可能存在的安全隐患，从而采取相应的预防措施，保障施工过程的安全。

方便后期维护和管理：详细的审查记录可以为后期的维护和管理提供有力的参考依据，方便管理人员了解建筑的整体情况和使用状况。

为了确保施工图审查记录的有效性，我们需要从以下几个方面入手：制定合理的审查计划：在审查开始前，需要制定详细的审查计划，包括审查的内容、步骤、时间安排等，以确保审查的有序进行。

选择合适的审查人员：审查人员需要有专业的知识和丰富的经验，能够全面、准确地发现施工图中的问题。

做好现场记录：在审查过程中，需要做好现场记录，包括问题的描述、解决方案的建议等，以确保审查结果的准确性和可追溯性。

及时整理和汇总：在审查结束后，需要及时整理和汇总审查记录，形成完整的文档，以便于后期的查阅和管理。

施工图审查记录是建筑工程中不可或缺的一部分。

通过详细的记录，我们可以发现并解决潜在的问题，确保建筑的质量和安全性。

浅谈图纸的自审与会审！图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。

只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益。

因此，图纸会审是工程施工前的一项必不可少的重要工作。

打开《建筑工程施工质量验收统一标准》GB50300-2001附录G，从表G.0.1.2《单位（子单位）工程质量控制资料核查记录》得知，图纸会审记录资料放在质量控制资料当中的第一项，由此可见，图纸会审是多么重要的一项施工活动！另外，《福建省建筑工程文件管理规程（施工分册）》第4.1.1条对图纸会审也作了专门的描述：1）图纸会审由建设（监理）单位组织，设计单位交底，勘察、施工等单位参加（含分包）。

2）图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。

3）图纸会审记录由施工单位按建筑、结构、安装等顺序整理、汇总，各单位技术负责人会签并加盖公章形成正式文件。

4）图纸会审记录是正式文件，不得在纪要上涂改或变更。

5）对图纸会审提出的问题，凡涉及设计变更的均应由设计单位按规定程序发出设计变更单（图），重要设计变更应由原施工图审查机构审核后方可实施。

依据《福建省建筑工程文件管理规程（施工分册）》第4.1.1条的第2款“图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
