36T系列突跳式温控器突跳式温控器Therm-O-Disc公司生产的36T系列1/2英寸双金属片温控器，其可靠性已得到全球客户的认可，同时它还具有体积小、通用性强、价格低廉等特点。
双层金属片的突跳性所引发的触点快速通断，使温控器在达到15安培、120伏电压，或在10安培、250伏电压下，具有很长的寿命。
36T系列温控器具有各种连接端子和安装结构，使得产品的设计不受任何限制。
它具有高质量、高可靠性、经济性和通用性等优点，并且获得了全球所有权威机构的认证。
因此，该系列的产品在温度控制领域得到了极其广泛的应用。
开关动作36T系列温控器具有三种单刀单掷（SPST）开关动作：自动复位SPST－温度升高时，温控器自动断开或闭合触点。
手动复位SPSTT－温度升高时，温控器断开电触点。
温控器冷却下来之后，用手按下按钮使其复位。
一次性操作SPST－温度升高时，温控器断开电接触片之后，不能自动复位，除非环境温度低于320F（0℃）或－310F（－35℃）。
温控器的典型应用36T系列温控器作为调节控制器或安全限制器得到了广泛的应用。
应用范围包括：自动滴水咖啡壶热水器三明治烤面包机电炉洗碗机电煮锅干燥机电加热器洗衣机办公设备冰箱汽车座位加热器微波炉安装结构36T系列具有多种安装结构：无安装支架－36T系列可不配备任何安装支架。
其中一个常用的型号（36TM或36TMH）配备了特别外壳可供客户用夹子来固定（见图1）。
表面安装支架－双金属片感应部件牢固地安装在安装表面，以便感应安装表面的实际温度（见图2）。
可提供多种表面安装支架－一般为铝制不绣钢制。
36T系列的表面支架可提供松动支架或固定压接支架（陶瓷外壳和不绣钢外壳除外，这些型号只能提供松动支架）。
为了提高灵活性，支架安装孔与接线端子的中心线形成的角度可按要求制造，但必须以顺时针或逆时针方向以15度为单位（见图3）。
气流感应安装支架－双金属片的感应元件穿过安装表面伸入气流管道（见图4.空流感应安装结构可提供多种铝制和不绣钢结构。

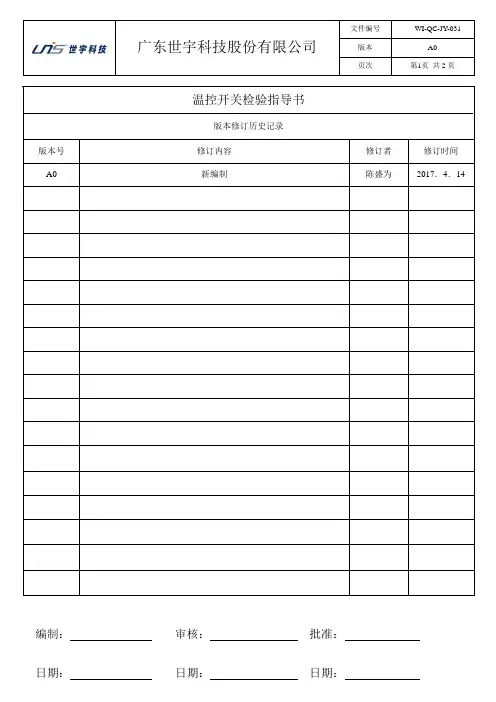

编制：审核：批准：日期：日期：日期：

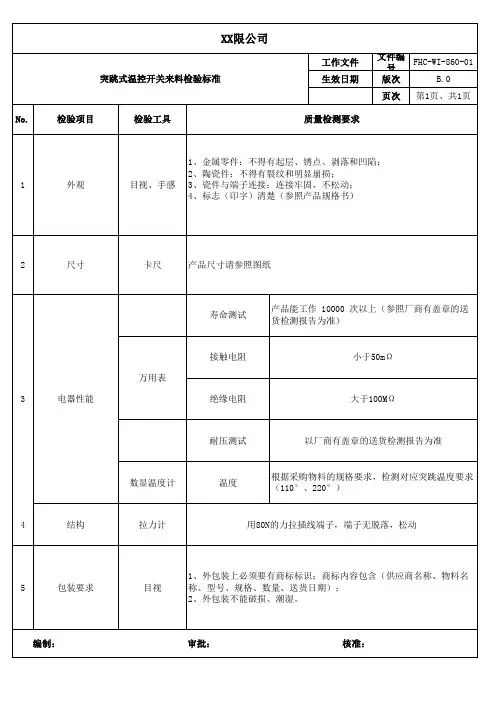

1目的
规范温控开关的检验标准及方法，使检验员清楚检验项目，做好来料管控，防止流入生产线使用。
2 范围
适用于我司在用突跳式温控开关的来料检验。
3检验工具
万用表测温枪耐压测试仪泄漏电流测试仪兆欧表
突跳式温控开关KSD301
额定电压/电流250V/10A
动作温度170度：常温下，两端子用万用表测量应是导通的，当
温控器本体感应到外部温度达170度（允许±5度的偏差）时，用万
用表测量两端子应是断开的。
实际测试时可用风筒对温控器外壳加热，
当红外测温枪显示达170度时，用万用表测量两端子，应是断开的。
产品简介»标称动作温度断开温度复位温度额定电压额定电流TF.Tf (℃) (℃) TH.Th.TC(℃) (V) (A)KSD301 302 303系列KSD304 305系列5555+2、55-2动作温度减5—25±5℃250510166060+2、60-2250510166565+2、65-2250510167575+2、75-2250510168585+2、85-2250510169595+2、95-225051016105105+2、105-225051016115115+2、115-225051016125125+3、125-325051016130130+3、130-325051016140140+5、140-525051016150150+5、150-525051016160160+5、160-525051016170170+5、170-525051016180180+5、180-525051016动作温度及回复温度可根据用户要求设定端子形式：端子尺寸：封盖形式：Q为弯端子 1.为6.3mm端子 0.为光头铝盖 3.为带边铝盖D为平端子 2.为4.8mm端子 1.为30.4mm铝盖 4.为活动支架P为45度端子 3.为非标尺寸端子 2.为32.6mm铝盖 5.为特殊封盖注：KSD301 系列为突跳式塑料为主体，自动复位形式。
KSD302 系列为突跳式陶瓷为主体，自动复位形式。
KSD303 系列为突跳式塑料为主体，手动复位形式。
KSD304 系列为突跳式塑料为主体，16A双触点自动复位形式。
KSD305 系列为突跳式塑料为主体，16A双触点自动复位形式。
技术参数：1、电器额定性能：（KSD301——KSD303）5A系列：AC250V5A、AC120V7A （阻性负载）；10A系列：AC250V10A（阻性负载）；（KSD304、KSD305）AC250V 16A（阻性负载）；2、断开温度：（KSD301——KSD303）–20℃～210℃；（KSD304、KSD305）50℃～145℃；3、断开温度偏差：±2℃、±3℃、±5℃、±10℃；4、通断动作温度差：5℃～25℃（根据用户需要设定）；5、使用寿命：普通型大50000次，手动复位大于10000次；6、绝缘强度：AC50HZ／2000V历时1min无击穿现象；7、耐热性：普通型：最高使用温度≤150℃，安装表面温度≤160℃；高温型：最高使用温度≤210℃，安装表面温度≤220℃；8、接触电阻：不大于50mΩ；9、接地方式：通过温控器金属外壳与器件接地金属相接触。
编制部门编制日期ABC 13C一致性检查《元器件清单》√S-31绝缘耐压耐压测试仪√S-32★爬电距离和电气间隙卡尺√1次/年01★外壳材料/触点报告√1次/年1尺寸卡尺√S-31.01★端子与封盖铆接力推拉力计√1次/年12★单件跌落实操√1次/年13插拔力推拉力计√S-31插片端子应无损坏及影响使用的弯曲，且绝缘物无破坏；不会导致功能性的问题。
使端子承受轴向力10Kg、径向力4Kg、 封盖能承受径向力10Kg，10S，试验后。
无妨碍温控器正常工作的损伤，工作温度偏差：100℃以下为±3℃，100℃以上为（标称值±3%）℃；泄漏电流≤0.5mA，绝缘电阻10M Ω以上，接触电阻小于100m Ω。
将试样从1000mm高处自由下落在水泥地板上， 上下左右前后6面各1次后。
见附表拉力计测量xxxx电器有限公司-测试中心二、安规检查№检查项目判定基准检查方法检查工具缺陷分类抽样水平AQL一、关键元器件一致性检查对照《关键元器件清单》、配件承认样品，检查一致性对照《元器件清单》2000Vac/50Hz/60S,漏电流≤0.5mA且不出现击穿和闪络现象。
用500VDC测量绝缘，非带电部件与带电部件之间绝缘电阻应大于100M Ω。
连接在一起的全部带电零件与铝壳之间触点固定片与上下金属固定板间瓷柱的厚度≥4mm；触点间隙≥0.15 mm。
卡尺测量三、材质检查厂家提供材质证明材料（含签字、盖章）厂家每年度提供一次材质证明四、尺寸检查符合图纸规格要求卡尺测量五、机械强度编制部门编制日期ABC xxxx电器有限公司-测试中心№检查项目判定基准检查方法检查工具缺陷分类抽样水平AQL1★接触电阻低电阻测试仪√1次/年1.02★温度特性恒温油槽√1次/年 1.01适配实操√S-31.01外观目测√II 1.52标示目测√II 1.0应有相认证（CQC、UL、VDE等认证）、产品型号、温度标识、额定电压电流和厂家标识。
標題：跳掣測試標準
1測試項目:
1.1跳掣的動作溫度測試.
注: 有關跳掣的動作溫度在日本規格中的英文名稱為Functioning Temperature,而在UL、CSA 或VDE中,其英文名稱為Opening Temperature.
2測試方法:
2.1跳掣的動作溫度測試步驟:
2.1.1按下圖依次接好線,並將跳掣完全浸沒在32#機油中,記錄下電阻值,然后放入烘箱
加熱,烘箱溫度設置比跳掣動作溫度低10℃左右;當跳掣溫度達到設定之爐溫后,慢
慢調節爐溫,使跳掣溫度約以每分鐘1℃的速度上升.
2.1.2當電阻表顯示跳掣已斷開,溫度表上顯示的溫度為跳掣的動作溫度.
○1溫度表
○2熱偶線
○3跳掣
○432#機油
○5容器
○6烘箱
○7電阻表(數字式)
3合格標準:
3.1跳掣的動作溫度不超過圖紙上要求的範圍;
3.2跳掣的電阻不允許超過50mΩ;
3.3在2.1.1及2.1.3中所測得的電阻值差不能超過4 mΩ.。
宁波通驰电器有限公司检验规程文件进货检验规程文件编号：TC/WI8.2-01-2011受控状态：编制：吴祖辉审核：尹成武批准：赵南迪2011-04-25发布2011-05-05实施宁波通驰电器有限公司发布1.目的为保证本公司产品质量符合国际，国标安全标准及顾客要求，对进货检验的原材料，外购外协件实行检验，特制定本检验规程。
2.适应范围适应于本公司所有主要原材料，外协件的进货检验。
3.检验规程3.1对于原材料的进货检验，除特殊说明外，均按照GB2828.1-2003规定。
进货检验（IQC）采用一般检查水平I，对外购外协件进行抽检。
检查严格度为正常检验一次抽样方案；3.2合格质量水平：除特别说明外，致命缺陷AQL=0，严重缺陷AQL=1.0，轻微缺陷AQL=4.03.3检验内容见下表：3.4当缺陷数不超过合格判定数AC时，应判此批合格；当大于合格判定数AC时，由主管判定收退。
3.5检验员接到仓库报检通知后，应尽快检验完毕。
3.6检验员对检验结果作出判断正确，及时出具《进货检验报告》。
3.7对于认证所要求的关键元器件（温控器、热保护器、开关、线路板、内部导线、电子冰胆、电热管、电机、电源线及电源线插头）供方应至少一年一次提供合格的外部检测机构的检测报告，以确认采购产品的持续稳定的能力。
确认检验的内容应该符合《电气电子产品强制性认证实施规则》中所对应的检测标准。
1.目的为使公司自制塑件质量保证符合顾客要求，对生产过程的塑件质量把关，特制定本检验规程。
2.适用范围适用于本公司所有自制塑件检验。
3.检验规程3.1巡回检验3.1.1 在塑件加工过程中，质检员应经常在塑件操作区做巡回检验，并填写巡检记录表。
3.1.2在巡检中，检验员应仔细观察操作者的作业方法，工装设备，工艺要求等方面情况。
如发现问题应及时指导操作者（或联系有关部门）加以纠正，避免发生不合格品。
3.2首检3.2.1更换模具，检验员必须进行首检并封样，首件由检验员确认合格后并填写首检报告，才可生产。
控制器产品检验标准随着科技的不断发展，控制器在工业生产和日常生活中的应用越来越广泛。
为了确保控制器的质量和性能达到标准要求，制定和执行严格的检验标准变得至关重要。
本文将介绍控制器产品的检验标准以及与其相关的内容。
1.外观检验控制器产品的外观检验主要是确保其外观无明显瑕疵，表面光洁度符合要求，并且标识和标志清晰可辨。
外观检验包括以下几个方面：1.1 外观缺陷检查检查控制器产品表面是否有划痕、凹槽、氧化、色差、斑点等明显缺陷。
1.2 外观尺寸检查测量控制器产品的长度、宽度、厚度等尺寸，与标准数值进行比对，确保尺寸符合要求。
1.3 表面光洁度检查使用光洁度仪器对控制器产品表面进行测试，确保表面光洁度符合标准要求。
1.4 标识和标志检查检查控制器产品的标识和标志是否清晰可辨，包括产品型号、生产日期、安全认证标识等。
2.性能检验控制器产品的性能检验是为了验证其技术指标是否符合标准要求。
性能检验主要包括以下几个方面：2.1 运行稳定性检查对控制器产品进行长时间运行测试，观察其在不同工作条件下的运行稳定性和可靠性。
2.2 控制精度检验通过设定控制参数，测试控制器的控制精度，确保其在不同控制条件下达到预期的控制效果。
2.3 响应速度检测测试控制器的响应速度，包括信号输入后的反应时间以及动作执行的时间，确保其能够及时响应并快速执行操作。
2.4 电气性能检查测量控制器产品的电气参数，如输入电压、工作电流、功耗等，确保其符合安全标准和能够正常工作。
3.耐久性检验耐久性检验是为了验证控制器产品在长期使用过程中的可靠性和耐久性。
耐久性检验包括以下几个方面：3.1 温度循环测试将控制器产品置于不同温度环境中进行循环测试，观察其在温度变化下的性能和可靠性。
3.2 湿度测试将控制器产品置于高湿度环境中，测试其在潮湿条件下的工作效果和耐用性。
3.3 振动和冲击测试对控制器产品进行振动和冲击测试，模拟在运输过程中可能遇到的外力，以及产品长期使用中可能遇到的振动情况。
Q/NSW 02—2019前言温度控制器是我公司根据市场和用户需要而精心设计和开发的专为家用和类似用途的电热水壶配套使用的元器配件，它是由限温器和热切断器两部分组成，它是采用双金属片为感温材料，具有工作稳定、可靠、反应灵敏，水沸能自动切断，防干烧和最终熔断保险等多种功能。
为了贯彻执行《中华人民共和国标准化法》，确保和提高产品质量，特制定本企业标准。
本标准编制格式按照GB/1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》和GB1.3-87《标准化工作导则产品标准编写规定》所采用的计量单位均为法定计量单位。
本标准的要求、试验方法主要参考了GB14536.1-98《家用和类似用途电自动控制器通用要求》GB14536.10-96《家用和类似用途电自动控制器温度敏感控制器的特殊要求》等标准的规定，出厂检验采用GB2828-87《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》进行抽样。
本标准由宁波市鑫洋电器有限公司提出本标准起草单位为：宁波市鑫洋电器有限公司本标准主要起草人：宁波市鑫洋电器有限公司企业标准Q/NXY 02—2019JXB温度控制器1范围本标准规定了温度控制器的要求、试验方法、检验规则、标志及包装、运输、储存。
本标准适用于本企业电热水壶使用的温控开关、热断路器、无绳连接器。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨,使用下列标准最新版本的可能性。
GB2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB14536.1-2019 家用和类似用途电自动控制器通用要求GB14536.10-1996 家用和类似用途电自动控制器温度敏感控制器的特殊要求3要求3.1产品的基本参数，额定交流电压230V，电流10A，频率50/60Hz。
文件编号：JY/QC-0063/4 页序号检验方法检验频率工序质量目标记录表格1、操作工要戴指套作业，不得直接触摸银触头表面,保持零件清洁；目 测2、静触片无变形凹陷现象；目 测3、静触头表面无脏污划花凹陷变形；目 测4、银触头铆接牢固,触头肩胛不得离银有间隙,银脚撞开尺寸≥0.3mm， 用专用测力仪装夹沿轴线顶银脚，银触头在3N作用力下不可脱落；1、操作工要戴指套作业，不得直接触摸银触头表面,保持零件清洁；目 测2、动触片无变形凹陷现象；目 测3、动触头表面无脏污划花凹陷变形；目 测4、银触头铆接牢固,触头肩胛不得离银有间隙,银脚撞开尺寸≥0.3mm， 用专用测力仪装夹沿轴线顶银脚，银触头在3N作用力下不可脱落；1、操作工要戴指套作业,保持零组件清洁；目 测2、瓷座与静触片组合紧固，在3N作用力下不可松动位移；拉力计检测3、静触片无凹陷变形，铆接痕对中，均匀美观；目 测4、瓷座无任何细小裂纹；用放大镜检测5、瓷座无任何污渍、崩角缺料、披锋多料、变形等外观不良缺陷。
目 测1、操作工要戴指套作业,保持零组件清洁；目 测2、瓷座与各组件组合紧固，在3N作用力下不可松动位移；拉力计检测3、各五金件无凹陷变形，铆接痕对中，均匀美观；目 测4、瓷座无任何细小裂纹；用放大镜检测5、瓷座无任何污渍、崩角缺料、披锋多料、变形等外观不良缺陷。
目 测1、操作工要戴指套作业,保持零组件清洁；目 测2、此工位为全检工位，严格监控操作员工要按作业指导书要求操作， 装置产品的方法要正确，不能造成成各零组件松动和变形；3、产品在升温过程中断开及复位时上下银触头与双金属片的动作要同 步进行， 不同步的产品有分开放在不良品标识盒内。
4、对全检合格的产品进行温度抽检，抽检样本数≥30PCS/每批次。
同步测试仪1、操作员工要戴手套作业,保持产品表面清洁；目 测2、此工位为全检工位，严格监控操作员工要按作业指导书要求操作，JY-A-002制程检验记录表JY-A-014设备点检记录表JY-A-005纠正预防联络单JY-A-002制程检验记录表JY-A-014JY-A-002制程检验记录表JY-A-002制程检验记录表对于全检后的产品抽检合格率要求100%，员工全检不良率≥1%立即上报并开出纠正预防联络单对于全检后的产品抽检合格率要求100%，员工全测试仪器点检合格后才可以正式检测，巡检2小时内至少一次不良率≥0.5%，立即停产并查清原因，不良率≥2%立即上报不良率≥0.5%，立即停产并查清原因，不良率≥2%立即上报不良率≥0.5%，立即停产并查清原因，不良率≥2%立即上报不良率≥0.5%，立即停产并查清原因，不良率≥2%立即上报首10件产品交首检，合格才可以正式生产，巡检2小时内至少一次。
