电压源与电流源实际电源有电池、发电机、信号源等。
电压源和电流源是从实际电源抽象得到的电路模型，它们是有源二端元件。
一、电压源电池是人们日常使用的一种电源，它有时可以近似地用一个理想电压源来表示。
理想电压源简称电压源，它是这样一种理想二端元件：它的端电压总可以按照给定的规律变化而与通过它的电流无关。
常见的电压源有交流电压源和直流电压源。
电压源的图形符号如图1-16所示。
图1-16（a）既可表示交流电压源又可表示直流电压源，图1-16（b）仅表示直流电压源符号。
电压源具有以下两个特点：①电压源对外提供的电压总保持定值US 或者是给定的时间函数us（t），不会因所接的外电路不同而改变。
②通过电压源的电流的大小由外电路决定，随外接电路的不同而不同。
图1-17给出了直流电压源的伏安特性，它是一条与横轴平行的直线，表明其端电压与电流的大小无关。
由于实际电源的功率有限，而且存在内阻，因此恒压源是不存在的，它只是理想化模型，只有理论上的意义。
需要说明的是，将端电压不相等的电压源并联，是没有意义的。
将端电压不为零的电压源短路，也是没有意义的。
图1-16 电压源的图形符号图1-17 直流电压源的伏安特性二、电流源理想电流源简称为电流源。
电流源是这样一种理想二端元件：电流源发出的电流总可以按照给定的规律变化而与其端电压无关。
电流源的图形符号如图1-18（a）所示，直流伏安特性如图1-18（b）所示。
图1-18 电流源的图形符号及其伏安特性电流源有以下两个特点：①电流源向外电路提供的电流总保持定值IS 或者是给定的时间函数is（t），不会因所接的外电路不同而改变。
②电流源的端电压的大小由外电路决定，随外接电路的不同而不同。
恒流源是理想化模型，现实中并不存在。
实际的恒流源一定有内阻，且功率总是有限的，因而产生的电流不可能完全输出给外电路。
需要说明的是，将电流不相等的电流源串联，是没有意义的。
将电流不为零的电流源开路，也是没有意义的。

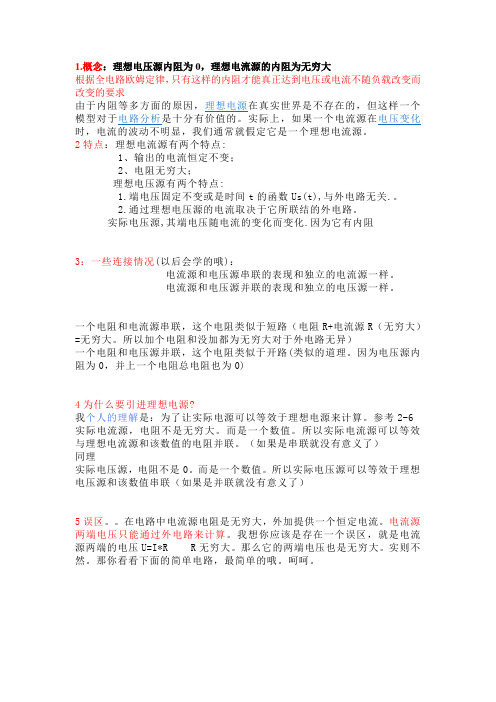

1.概念：理想电压源内阻为0，理想电流源的内阻为无穷大根据全电路欧姆定律，只有这样的内阻才能真正达到电压或电流不随负载改变而改变的要求由于内阻等多方面的原因，理想电源在真实世界是不存在的，但这样一个模型对于电路分析是十分有价值的。
实际上，如果一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个理想电流源。
2特点：理想电流源有两个特点:1、输出的电流恒定不变；2、电阻无穷大；理想电压源有两个特点:1.端电压固定不变或是时间t的函数Us(t),与外电路无关.。
2.通过理想电压源的电流取决于它所联结的外电路。
实际电压源,其端电压随电流的变化而变化.因为它有内阻3：一些连接情况(以后会学的哦)：电流源和电压源串联的表现和独立的电流源一样。
电流源和电压源并联的表现和独立的电压源一样。
一个电阻和电流源串联，这个电阻类似于短路（电阻R+电流源R（无穷大）=无穷大。
所以加个电阻和没加都为无穷大对于外电路无异）一个电阻和电压源并联，这个电阻类似于开路(类似的道理。
因为电压源内阻为0，并上一个电阻总电阻也为0)4为什么要引进理想电源?我个人的理解是：为了让实际电源可以等效于理想电源来计算。
参考2-6 实际电流源，电阻不是无穷大。
而是一个数值。
所以实际电流源可以等效与理想电流源和该数值的电阻并联。
（如果是串联就没有意义了）同理实际电压源，电阻不是0。
而是一个数值。
所以实际电压源可以等效于理想电压源和该数值串联（如果是并联就没有意义了）5误区。
在电路中电流源电阻是无穷大，外加提供一个恒定电流。
电流源两端电压只能通过外电路来计算。
我想你应该是存在一个误区，就是电流源两端的电压U=I*R R无穷大。
那么它的两端电压也是无穷大。
实则不然。
那你看看下面的简单电路，最简单的哦。
呵呵。
当计算Uab(即电流源两端电压时)，Uab=I*R 这个R是外电路的R，并不是电流源的R。
这只是一个例子，其它类似。
千万不要把电源当成电路中的一个电阻来用欧姆定律。
电压源与电流源的等效变换实验报告总结电压源与电流源的等效变换实验报告总结电压源与电流源的等效变换实验报告总结篇一:实验一电压源与电流源的等效变换实验一电压源与电流源的等效变换学号: 132021520 姓名:XXX 班级:13通信X班指导老师:X老师实验组号:5 实验地点:1实203 实验日期:201X年5月18日一、实验目的和要求:1(掌握电源外特性的测试方法;2(验证电压源与电流源等效变换的条件。
二、实验仪器:一、可调直流稳压电源 1台二、直流恒流源 1台三、直流数字电压表 1只四、直流数字毫安表 1只五、电阻器 1个三、实验原理:1、一个直流稳压电源在一定的电流范围内，具有很小的内阻，故在实用中，常将它视为一个理想的电压源，即其输出电压不随负载电流而变，其外特性，即其伏安特性U=f(I)是一条平行于I轴的直线。
一个恒流源在使用中，在一定的电压范围内，可视为一个理想的电流源，即其输出电流不随负载的改变而改变。
2(一个实际的电压源(或电流源)，其端电压(或输出电压)不可能不随负载而变，因它具有一定的内组值。
故在实验中，用一个小阻值的电阻(或大电阻)与稳压源(或恒流源)相串联(或并联)来模拟一个电压源(或电流源)的情况。
3(一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。
若视为电压源，则可用一个理想的电压源ES与一个电导g相并联的组合来表示，若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。
一个电压源与一个电流源等效变换条件为第 1 页共 4 页Is? 或 Es1 g= RR Es? 如下图6-1所示:Is1 R= g0g0四、实验内容:1(测定电压源的外特性(1)按图6-2(a)接线，ES为+6V直流稳压电源，调节R，令其阻值由大至小变化，记录两表的读数图6-2(a) 图6-2(b)(2)按图6-2(b)接线，虚线框可模拟为一个实际的电压源，调节R阻值，记录两表读数。

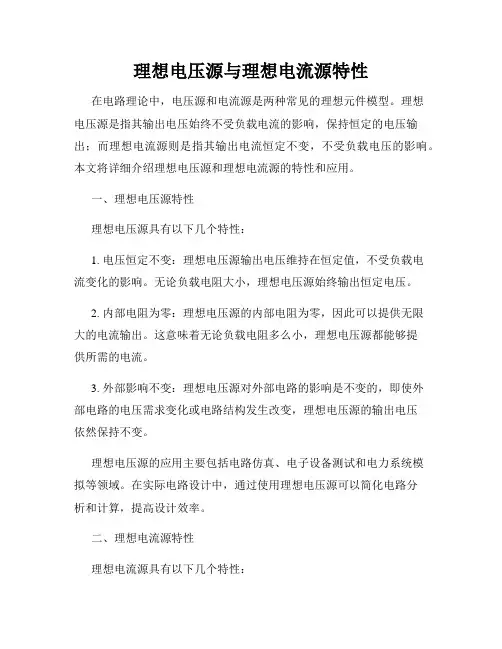

理想电压源与理想电流源特性在电路理论中，电压源和电流源是两种常见的理想元件模型。
理想电压源是指其输出电压始终不受负载电流的影响，保持恒定的电压输出；而理想电流源则是指其输出电流恒定不变，不受负载电压的影响。
本文将详细介绍理想电压源和理想电流源的特性和应用。
一、理想电压源特性理想电压源具有以下几个特性：1. 电压恒定不变：理想电压源输出电压维持在恒定值，不受负载电流变化的影响。
无论负载电阻大小，理想电压源始终输出恒定电压。
2. 内部电阻为零：理想电压源的内部电阻为零，因此可以提供无限大的电流输出。
这意味着无论负载电阻多么小，理想电压源都能够提供所需的电流。
3. 外部影响不变：理想电压源对外部电路的影响是不变的，即使外部电路的电压需求变化或电路结构发生改变，理想电压源的输出电压依然保持不变。
理想电压源的应用主要包括电路仿真、电子设备测试和电力系统模拟等领域。
在实际电路设计中，通过使用理想电压源可以简化电路分析和计算，提高设计效率。
二、理想电流源特性理想电流源具有以下几个特性：1. 电流恒定不变：理想电流源输出电流始终保持恒定，不受负载电压变化的影响。
不论负载电压如何变化，理想电流源都能提供恒定的电流输出。
2. 内部电阻为无穷大：理想电流源的内部电阻为无穷大，因此不会产生电压降。
无论负载电压多高，理想电流源都能提供所需的电流。
3. 外部影响不变：理想电流源对外部电路的影响不变，即使负载电阻发生改变或电路结构发生变化，理想电流源的输出电流保持不变。
理想电流源的应用主要涉及电流测量、直流稳定源和电阻网络分析等领域。
在实际电路设计和电子设备测试中，使用理想电流源可以简化电路分析过程，提高设计准确性和可靠性。
三、理想电源的局限性尽管理想电压源和理想电流源在电路分析和设计中具有许多优点，但也存在一些局限性。
1. 理想性假设：理想电源是基于一些理想性假设建立的，并不完全符合实际电路中电源的特性。
实际电源往往受到内部电阻、电压漂移和噪声等因素的影响。

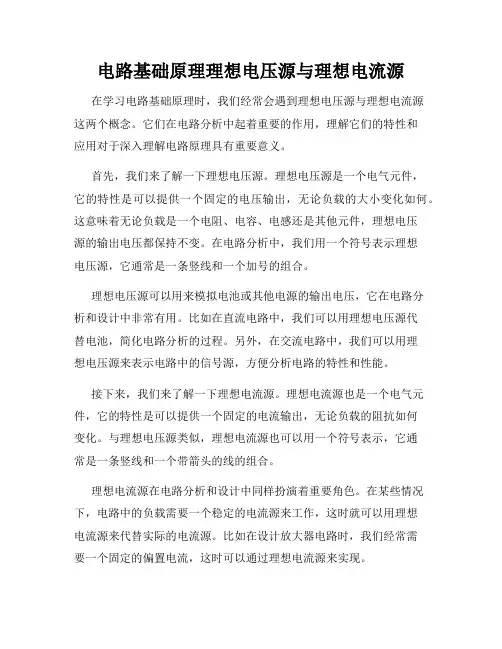

电路基础原理理想电压源与理想电流源在学习电路基础原理时，我们经常会遇到理想电压源与理想电流源这两个概念。
它们在电路分析中起着重要的作用，理解它们的特性和应用对于深入理解电路原理具有重要意义。
首先，我们来了解一下理想电压源。
理想电压源是一个电气元件，它的特性是可以提供一个固定的电压输出，无论负载的大小变化如何。
这意味着无论负载是一个电阻、电容、电感还是其他元件，理想电压源的输出电压都保持不变。
在电路分析中，我们用一个符号表示理想电压源，它通常是一条竖线和一个加号的组合。
理想电压源可以用来模拟电池或其他电源的输出电压，它在电路分析和设计中非常有用。
比如在直流电路中，我们可以用理想电压源代替电池，简化电路分析的过程。
另外，在交流电路中，我们可以用理想电压源来表示电路中的信号源，方便分析电路的特性和性能。
接下来，我们来了解一下理想电流源。
理想电流源也是一个电气元件，它的特性是可以提供一个固定的电流输出，无论负载的阻抗如何变化。
与理想电压源类似，理想电流源也可以用一个符号表示，它通常是一条竖线和一个带箭头的线的组合。
理想电流源在电路分析和设计中同样扮演着重要角色。
在某些情况下，电路中的负载需要一个稳定的电流源来工作，这时就可以用理想电流源来代替实际的电流源。
比如在设计放大器电路时，我们经常需要一个固定的偏置电流，这时可以通过理想电流源来实现。
理想电压源和理想电流源是电路分析中的理论模型，它们的特性简化了复杂的电路分析过程，使我们能够更方便地理解和设计电路。
但需要注意的是，在实际电路中，我们很难找到真正的理想电压源和理想电流源，因为电源和负载之间总会存在一定的内阻或等效电阻。
因此，在实际电路分析和设计中，我们需要考虑这些因素，并对电源和负载的特性进行合理的建模和分析。
总结一下，理想电压源和理想电流源是电路分析和设计中常用的理论模型，它们可以简化电路分析的过程，方便我们理解和设计电路。
然而，在实际电路中，我们需要考虑电源和负载的实际特性，并进行合理的建模和分析。
直流电路（）1、理想电压源和理想的电流源是可以进行等效变换的。
（）2、基尔霍夫电流定律是指沿任意回路绕行一周，各段电压的代数和一定等于零。
（）3、在稳定的直流电路中，电感元件相当于短路，电容元件相当于开路。
（）4、几个不等值的电阻串联，每个电阻中通过的电流也不相等。
（）5、电路中任意两点之间的电压与参考点的选择有关。
（）6、某点电位高低与参考点有关，两点之间的电压就是两点的电位差。
因此，电压也与参考点有关。
（）7、当理想电流源的端电压增加时,其电流将增大。
（）8、电路中的电压、电流和功率的计算都可以应用叠加定理。
（）9．电路中两点的电位都很高，这两点间的电压也一定很大。
（）10．当流经理想电压源的电流增加时,其电压将增大。
（）11、电压源和电流源等效变换前后电源内部是不等效的。
（）12、流经电感的电流为0时，其两端电压也必为0。
（）10．电容两端电压为0时，其电流也必定为零。
（）1、电路中某两点的电压具有相对性，当参考点变化时，电压随着变化。
（）2、使用直流电流表时，必须把电流表和被测电路串联，正接线柱（表的“+”端）接电流流出端，负接线柱接电流的流入端。
（）3、电流、电压的参考方向可以任意指定，指定的方向不同也不影响问题的最后结论。
（）8、叠加定理既适用于线性元件组成的电路，也适用于其他非线性电路。
（）9、在集总参数电路中，KCL不仅适用于任何节点，也适用于任意封闭面。
（）10、理想电压源的内阻为无穷大，理想电流源的内阻为零。
（）1.由理想电压源与电阻R S串联构成的实际电压源模型中，若电阻R S越大，则该模型的开路电压就越小。
（）2.使用直流电压表时，必须把电压表和被测电路并联，正接线柱（表的“+”端）接在高电位处，负接线柱接在低电位处。
（）6.在直流电路中，可以通过电阻的并联达到分流的目的，电阻越大，分到的电流越大。
（）1、短路元件的电压为零，其电流不一定为零。
开路元件的电流为零，其电压不一定为零。
电路基础原理简介理想电压源和理想电流源的特性电路基础原理简介: 理想电压源和理想电流源的特性电路是现代科技领域的基础，它负责控制和传输电子信号。
而要理解电路的工作原理，我们需要先了解电路中两个重要的理念，即理想电压源和理想电流源。
理想电压源是指一个可以提供恒定电压输出的元件，它是电路分析和设计中常用的一种模型。
理想电压源的特点是具有无限大的内部电阻，这意味着在任何电阻变化的情况下，它的输出电压都可以保持不变。
这种特性使得理想电压源在电路设计中非常有用，因为我们可以将其看作是一个不会受到外界因素干扰的恒定电压能源。
在实际电路中，我们无法得到完全符合理想电压源特性的元件，但可以通过使用高稳定性的电压源来近似模拟理想电压源的行为。
这些高稳定性的电压源能够在一定范围内保持稳定的输出电压，使得电路的工作更加可靠。
除了理想电压源之外，还有理想电流源。
理想电流源是指一个可以提供恒定电流输出的元件，同样是电路分析和设计中常用的模型。
与理想电压源相似，理想电流源的特点是具有无限大的内部电阻。
这意味着无论电路中存在什么样的电阻，理想电流源都能提供相同的输出电流。
理想电流源也是一种近似模拟的元件，实际中我们可以使用高稳定性的电流源来替代。
高稳定性的电流源能够提供稳定的输出电流，从而使电路的工作更加可靠。
理想电压源和理想电流源的特性在电路分析和设计中有着广泛的应用。
它们不仅可以用于简化电路的运算，还可以帮助我们理解更复杂的电路结构。
然而，值得注意的是，理想电压源和理想电流源只是理论模型，实际中不存在完美的元件。
实际电压源和电流源都会受到外界条件的影响，比如温度变化、供电电压波动等因素。
在电路设计中，我们需要根据实际情况选择适当的电压源和电流源，并考虑它们的实际特性。
例如，对于特定的应用场景，我们可能需要选择具有较低内部电阻的电压源，以确保电路在负载变化时仍能提供稳定的输出电压。
总而言之，理想电压源和理想电流源是电路分析和设计中的重要概念。
理想电压源和理想电流源的关系
理想电压源和理想电流源是电路中常见的两种理想电源模型。
理想电压源是指在电路中提供一个恒定电压的电源，其内阻为零，可以提供任意大小的电流。
理想电流源则是指在电路中提供一个恒定电流的电源，其内阻为零，可以提供任意大小的电压。
在电路分析中，理想电压源和理想电流源是非常重要的理论模型。
它们可以帮助我们更好地理解电路中的电压和电流关系，从而更好地设计和优化电路。
理想电压源和理想电流源之间存在一定的关系。
在电路分析中，我们可以将理想电压源和理想电流源相互转换，从而更好地分析电路。
具体来说，我们可以将理想电压源转换为等效的理想电流源，或将理想电流源转换为等效的理想电压源。
将理想电压源转换为等效的理想电流源时，我们需要将电压源的电压除以其内阻，从而得到等效的电流源。
这个等效的电流源的电流大小为电压源电压除以其内阻，方向与电压源正极相连的方向相同。
将理想电流源转换为等效的理想电压源时，我们需要将电流源的电流乘以其内阻，从而得到等效的电压源。
这个等效的电压源的电压大小
为电流源电流乘以其内阻，方向与电流源电流方向相同。
在实际电路中，理想电压源和理想电流源并不存在。
实际电源都有一定的内阻，因此在电路分析中需要考虑电源的内阻对电路的影响。
此外，电路中的元器件也都有一定的内阻和电容电感等特性，因此在电路分析中需要综合考虑电源和元器件的特性。
总之，理想电压源和理想电流源是电路分析中非常重要的理论模型。
它们之间存在一定的关系，可以相互转换，从而更好地分析电路。
在实际电路中，需要考虑电源和元器件的特性，综合分析电路的特性。
理想电压源和理想电流源可以等效互换吗? 不能。
电压源与电流源等效变换是指电源对负载（外电路）的作用等效，只适用于带内阻的电源。
电源内阻为零时：
负载电压等于电压源输出电压，与负载的电阻值无关：UL = Us ，而电源是电流源时，负载电压与电流源输出电流有关：UL = Is * RL ，二者无法等效。
1、抱负电压源
定义对外供应恒定的或随时间变化的电压,而与流过它的电流无关。
特点任意时刻输出电压恒定或仅是时间的函数。
而与流经它的电流方向、大小无关。
伏安关系平行于i轴的一条直线。
抱负电压源上的功率计算：P发=－UI P吸=UI
抱负电压源的串联与并联：
2、抱负电流源
定义对外供应恒定的或随时间变化的电流，而与加在它两端的电压无关。
特点任意时刻输出电流恒定或仅是时间的函数。
而与加在它两端的电压方向、大小无关。
伏安关系平行于Ｕ轴的一条直线。
抱负电流源上的功率计算：P发=－ISU P吸=ISU
抱负电流源的串联与并联：
串联电流相同的抱负电流源才能串联，且每个恒流源的端电压均由它本身及外电路共同打算。
在电路等效的过程中，与抱负电流源相串联的电压源不起作用；与抱负电压源并联的电流源不起作用。
理想电压源和理想电流源间的关系
理想电压源和理想电流源是两种基本的电路模型，它们在电路中的作
用和特性都有很大的差别。
但是它们之间也存在一些联系和相互影响。
首先，理想电压源和理想电流源在电路中的位置和接法是不同的。
理
想电压源通常被连接在电路中的两个节点之间，它的输出电压保持不变，
可以为电路提供稳定的电压；而理想电流源通常被连接在电路中的一条支
路上，它的输出电流保持不变，可以为电路提供恒定的电流。
其次，理想电压源和理想电流源的输出特性也是不同的。
理想电压源
的输出电压不受外界负载的影响，可以保持不变；而理想电流源的输出电
流也不受外界负载的影响，可以保持恒定。
最后，理想电压源和理想电流源之间存在一定的关系。
根据欧姆定律，电路中的电压和电流是互相影响的，它们之间存在着一定的数学关系。
在
某些特定的情况下，可以把一个理想电压源和一个理想电流源等效地转换
成另一种电源，从而使得电路的分析和计算更加方便。
具体的等效转换方
法和条件可以在电路分析和设计中学习和应用。
理想电压源与理想电流源
1. 抱负电压源
1）定义：其两端电压总能保持定值或肯定的时间函数，且电压值与流过它的电流i 无关的元件叫抱负电压源。
2）电路符号3）抱负电压源的电压、电流关系
(1)电源两端电压由电源本身打算，与外电路无关；与流经它的电流方向、大小无关。
(2)通过电压源的电流由电源及外电路共同打算。
伏安关系曲线如右图示：实际电流源可由稳流电子设备产生，如晶体管的集电极电流与负载无关；光电池在肯定光线照耀下光电池被激发产生肯定值的电流等。
4）电压源的功率（1）电压、电流的参考方向非关联；物理意义：
电流（正电荷）由低电位向高电位移动，外力克服电场力作功电源发出功率。
（2）电压、电流的参考方向关联物理意义：电流（正电荷）由高电位向低电位移动，电场力作功，电源汲取功率，充当负载。
5）实际电压源
（1）实际电压源模型考虑实际电压源有损耗，其电路模型用抱负电压源和电阻的串联组合表示，这个电阻称为电压源的内阻。
（2）实际电压源的电压、电流关系实际电压源的端电压在肯定范围内随着输出电流的增大而渐渐下降。
因此,一个好的电压
源的内阻
注：实际电压源也不允许短路。
因其内阻小，若短路，电流很大，可能烧毁电源。
2. 抱负电流源
1）定义不管外部电路如何，其输出电流总能保持定值或肯定的时间函数，其值与它的两端电压u 无关的元件定义为抱负电流源。
2）电路符号3）抱负电流源的电压、电流关系
（1）电流源的输出电流由电源本身打算，与外电路无关；与它两端电压方向、大小无关
（2）电流源两端的电压由其本身输出电流及外部电路共同打算。
伏安关系曲线如右图示实际电流源可由稳流电子设备产生，如晶体管的集电极电流与负载无关；光电池在肯定光线照耀下光电池被激发产生肯定值的电流等。
（用图片展现）
4）电流源的功率物理意义：
(1)电压、电流的参考方向非关联；
表示电流（正电荷）由低电位向高电位移动，外力克服电场力作功，电源发出功率，起电源作用。
(2)电压、电流的参考方向关联；
表示电流（正电荷）由高电位向低电位移动，电场力作功，电源汲取功率，充当负载。
抱负电流源两端的电压可以有不同的极性，它可以向外电路供应电能，亦可以从外电路接受电能。
5）实际电流源
（1）实际电流源模型
考虑实际电流源有损耗，其电路模型用抱负电流源和电阻的并联组合表示，这个电阻称为电流源的内阻。
（2）实际电流源的电压、电流关系
即：实际电流源的输出电流在肯定范围内随着端电压的增大而渐渐下降。
因此,一个好的电流源的内阻
注：实际电流源也不允许开路路。
因其内阻很大，若开路，端电压很大，可能烧毁电源。
