CTRL20-V101(小机房) 现场施工文件目录序 号 图 号 图 纸 名 称 版本号备注 一、敷线图及各接线图 1 C21X0030P01 系统敷线图（机房） B增加曳引断绳开关2 C21X0030P02 系统敷线图（轿厢） B 替换A 版3 C21X0030P03 系统敷线图（井道） A4 C21X0030P04 控制柜外围接线图 B 增加曳引断绳开关5 C21X0030P05 机房接线图 B 替换A 版6 C21X0030P06 轿顶检修箱外围接线图 B 替换A 版7 C21X0030P07 井道电缆接线图 B 替换A 版8 C21X0030P08 井道换速开关接线图 A 9 C21X0030P09 门锁分支电缆及安全回路接线图 A 10 C21X0030P10 外呼通讯 A 11 C21X0030P11 底坑照明及警铃接线图 A 12 C21X0030P12 平层感应接线图 A二、井道开关及电缆安装图 1 C21X0031P01 井道开关安装图 A 2 C21X0031P02 井道电缆安装示意图A12345678ABCDDCBA设计Design审核Check 批准Approve图名Title 图号Drawing No.页码Page/Total版本Ver.MOVING & SERVING机房开关盒M03M01外电网三相五线制电源用户电源箱R S TPER S T 501ZK01ZK02ZK03TK01TK02TK0317位13位11位TK089位ZK08C01井道照明端子端子主机编码器屏蔽电缆抱闸M07M02U V W02 99变频器U V W控制柜W03M06CTRL20-V101(小机房)系统敷线图（机房）C21X0030P011/12B132456789X1P1见图C21X0030P02W01502 601 602 0299+N -L M02R ARDR S T ZK06TK0611位M10TK0421位ZK04U V WM02主电缆配置表电梯速度载重量630kg以下750-800kg800-1000kg 1500-2000kg 1.0RVV 4×6mm m/s 电缆规格2RVV 4×6mm 2RVV 4×6mm2RVV 4×10mm 21.5-1.75RVV 4×6mm2RVV 4×10mm 2RVV 4×10mm2RVV 4×16mm2载荷控制仪传感器M11PG-X2卡V101主控板M12TK055位ZK05见图C21X0030P03KCF KCF1KCFKCF1KCF 消防中心M09其他设备共用电源。

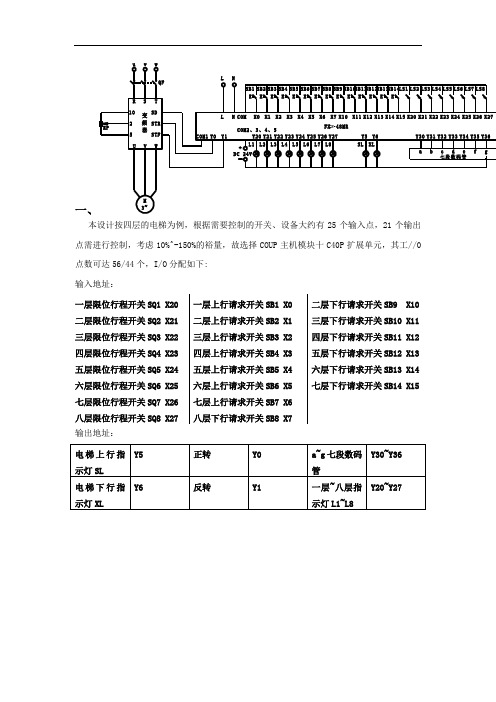

本设计按四层的电梯为例，根据需要控制的开关、设备大约有25个输入点，21个输出点需进行控制，考虑10%^-150%的裕量，故选择COUP 主机模块十C40P 扩展单元，其工//0点数可达56/44个，I/O 分配如下: 输入地址：
一层限位行程开关SQ1 X20 二层限位行程开关SQ2 X21 三层限位行程开关SQ3 X22 四层限位行程开关SQ4 X23 五层限位行程开关SQ5 X24 六层限位行程开关SQ6 X25 七层限位行程开关SQ7 X26 八层限位行程开关SQ8 X27 一层上行请求开关SB1 X0 二层上行请求开关SB2 X1 三层上行请求开关SB3 X2 四层上行请求开关SB4 X3 五层上行请求开关SB5 X4 六层上行请求开关SB6 X5 七层上行请求开关SB7 X6 八层下行请求开关SB8 X7
二层下行请求开关SB9 X10 三层下行请求开关SB10 X11 四层下行请求开关SB11 X12 五层下行请求开关SB12 X13 六层下行请求开关SB13 X14 七层下行请求开关SB14 X15
输出地址：。
1. 一梯两户型的首层刷卡接线：（1）将刷卡器的1脚接适配器P5端子的1脚。
（2）将刷卡器的2脚接适配器P5端子的2脚。
（3）将刷卡器的3脚接适配器P5端子的3脚。
（4）将刷卡器的4脚接适配器P5端子的4脚。
如图所示：2．一梯两户型的-1层刷卡接线：（1）将刷卡器的1脚接适配器P9端子的1脚。
（2）将刷卡器的2脚接适配器P9端子的2脚。
（3）将刷卡器的3脚接适配器P9端子的3脚。
（4）将刷卡器的4脚接适配器P9端子的4脚。
如下图所示：；3．一梯四户型的首层刷卡接线：（1）将刷卡器的1脚接适配器P5端子的1脚。
（2）将刷卡器的2脚接适配器P5端子的2脚。
（3）将适配器P5端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的3脚接适配器P7端子的1脚。
（5）将刷卡器的4脚接适配器P7端子的2脚。
（6）将适配器P7端子的1脚和4脚短接，2脚和3脚短接。
如下图所示：4．一梯四户型的-1层刷卡接线：（1）将刷卡器的1脚接适配器P9端子的1脚。
（2）将刷卡器的2脚接适配器P9端子的2脚。
（3）将适配器P9端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的3脚接适配器P11端子的1脚。
（5）将刷卡器的4脚接适配器P11端子的2脚。
（6）将适配器P11端子的1脚和4脚短接，2脚和3脚短接。
如下图所示：5．一户两梯的首层刷卡接线：（1）将刷卡器的1脚接适配器P5端子的1脚。
（2）将刷卡器的2脚接适配器P5端子的2脚。
（3）将适配器P5端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的1脚和4脚短接，2脚和3脚短接。
6. 一户两梯的-1层刷卡接线：（1）将刷卡器的1脚接适配器P9端子的1脚。
（2）将刷卡器的2脚接适配器P9端子的2脚。
（3）将适配器P9端子的1脚和4脚短接，2脚和3脚短接。
（4）将刷卡器的1脚和4脚短接，2脚和3脚短接。
7．呼叫时的接线：门口机扩展器与电梯接口适配器的接线：门口机扩展器JP7端子1，2，3，4脚分别与适配器JP3端子的1，2，3，4脚连接。
电梯五方通话布线原理图
经常有朋友问到关于五方通话方面的问题，这个在弱电vip群里面前段时间也经常讨论到，今天我们就来了解五方通话的原理。
五方通话指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房、电梯顶部、电梯底部这五方之间进行的通话。
注：
1、图中机房对讲主机及监控中心对讲主机由卖方提供；
2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。
3、敷线线缆为：PVC护套屏蔽软电缆0.75mm2的2芯电缆，型号为RVVP2×0.75。
4、此图适用于整个项目仅有6台或6台以下电梯的情况。
5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。
6、电梯机房到监控中心的最远布线距离不能超过2km。
7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。
8、通讯线路单根内阻平均每百米不高于4Ω。
9、布线必需达到以下检测要求
绝缘表500V档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02MΩ以上。
万用表交流电压档测量黑、白线与接地线间的感应电压在48V以内（电梯系统带电时测量）
直流电压档测量黑、白线与接地线间及黑白两线间电压应为零
短接各机房对讲主机通讯总线，在监控中心测量黑线、白线间阻值，应在120Ω之内
10、如客户负责的布线部分需委托卖方完成，具体方案及价格需根据客户的实际要求，另行协商确定。
弱电工程经验总结最全资料（分享）。
1—电梯下货到工地2—这是轨道
3-电梯要安装到这十八楼里
4-空空的井道
5-安装一节轨道后安装下梁
6—安装立柱
7-安装底板
8—安装上梁和滑轮
9-再安装临时用的跳板,便于安装轨道
10—机房开孔1
10—机房开孔2
10-机房开孔3
11—安装主机1 11—安装主机2
12—安装控制柜
13-吊装配重架
14—安装钢丝
15—主机钢丝安装完毕1
15—主机钢丝安装完毕2
16-井道多了钢丝和随行电缆
17—操作盘安装就可以开动电梯了
18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用2
19—主轨安装先打孔（安置房井道土建比较粗糙）
20—安装底码
21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）
22-最后焊接主轨就校好了
23-安装上一节主轨
24-副轨打孔
25-副轨底码安装
26-副轨支架安装
27—校准并焊牢
28-辛辛苦苦总算主副轨道顶1 28—辛辛苦苦总算主副轨道顶2
29-到顶把随行电缆卡安装
30-安装好轨道的井道
31-对重架1 31-对重架2
32—门和框组装完毕1
32-门和框组装完毕2
33-安装好的门
34-开呼梯孔
35-安装呼梯板1 35—安装呼梯板2
35-安装呼梯板3
36—轿厢安装,第一步把轿定吊起1 36-轿厢安装,第一步把轿定吊起2
36-轿厢安装，第一步把轿定吊起3
37—井道外拼轿壁
38—移到轿底组装好轿壁1
38-移到轿底组装好轿壁2。
电梯走线说明
电梯监控中使用双绞线传输最重要的是布线，最好从井道中部出线。
网线在井道中布设需要和随行电缆捆扎在一起，首先将随行电缆用宽扎带捆扎一遍，再从扎带中串小扎带固定扎网线。
20～30CM捆扎一次，每段预留3CM的余地（以可以容纳一根手指为准），不过双绞线在轿厢顶部需要预留、固定好。
如图：
如果中部无法出线，那么在随行电缆上捆扎至电梯机房（从井道中段往上的捆扎可以不用预留3CM），从电梯机房出线时注意不要走强电线槽，和电梯电机保持一定的距离，做好隔离再引到监控中心即可。
还有一种方法是直接利用随行电缆内提供的视频线出电梯井道后（也可以在井道中部时将线缆沿井道壁走线至井道底部再出来）然后使用有源传输器通过双绞线传输到监控中心。
注意，由于电梯轿厢、变频电机、钢缆绞盘等设备都进行过相应的接地，传输器或视频线缆不要与其接地系统共用。
摄像机和有源传输器的供电可以直接连接在轿厢顶部的专用电源接口处。
当然，这几种方法都是需要根据您现场施工环境来选择，最好的是第一种方式了。
以
下是简单的系统示意图，我相信如果做到这些处理的话，图像就应该很满意了。
防雷接地保护属于建筑电气设计与安装方面的内容，建筑物的防雷接地系统是为了引泄雷电能量，以保证建筑物及设备的安全。
随着建筑科技的进一步发展，防雷体系进一步完善，加上电梯这一具有特殊结构层次性质的设备，将建筑物的防雷与电梯联系起来，如国际电工委员会标准IEC1204--1:1990 在1.2.18条就明确提到电梯导轨可以构成雷电流通路的金属装置。
电梯设备的安全接地保护采用等电位联结措施之后，对建筑物防雷及耐雷击的能力均会有不同程度的提高，对裸露建筑物外的观光电梯必须具备相应的防雷措施。
在实际工程中，以上各种接地都采用独立的接地装置往往是很难实现的，通常采用共用接地装置。
一般要求共用接地装置的接地电阻不大于1Ω。
接地线可采用一根截面积不小于16平方毫米的铜芯电线(PE线)首端与楼宇配电室内的PE线相连接，并可与电梯电源电缆同路敷设，接地线的末端与电梯机房内的辅助等电位板相连接。
